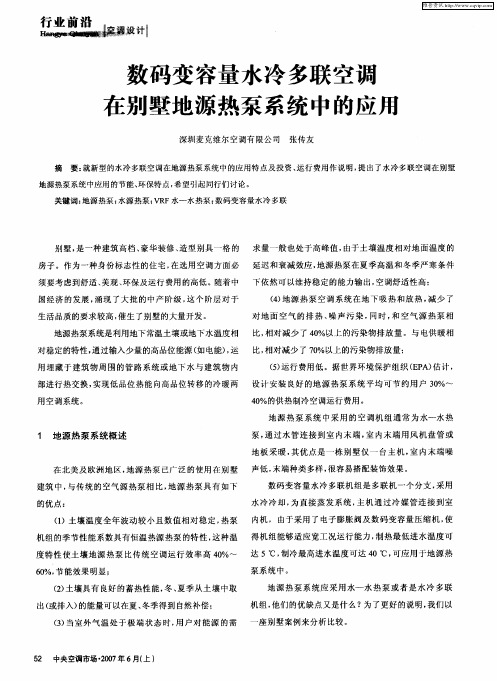

数码变容量多联式中央空调系统

三星户式数码中央空调的特点及应用研究北京建工建筑设计研究院邵宗义数码多联户式中央空调系统 (简称 DVM )，该机组集约化程度高，既可制冷又可制热，安装维护简便、灵活性强，适用于多种场所。

特别是数码涡旋技术能让压缩机在 10％至 100％的容量范围下实现无级调节运行，能耗低于普通压缩机综合能源损耗 40％以上，是值得推广的技术。

由于北方地区冬季气温较低，既要求房间供暖，又要求管道防冻，因此，对机组的制热性能要求较高，本文重点介绍该空调技术和在北方地区的应用特点。

关键词：户式空调、数码涡旋、应用、研究0. 引言户式中央空调一般指可满足 60~600 ㎡之间的各种户型多个房间的要求，带有集中冷热源的空调形式。

现被广泛应用于各种别墅、大面积住宅、各类区域分隔式办公建筑以及较小建筑面积的办公建筑。

目前，经济发达国家的户式中央空调的普及率已达到 50％以上，而我国普及率还不到 1％，从发展趋势上看，户式中央空调将成为住宅、办公室空调的主流产品，因此，中国市场发展前景非常诱人。

由于目前中国仍存在用电紧张现象，因此国人更加关注节能，使数码涡旋压缩技术受到推崇的主要原因，就是它节能的技术优势。

1. 数码中央空调系统的技术特点户式数码多联中央空调系统，是指由采用了数码宽度脉冲调节控制技术的变容量涡旋压缩机的空调室外机与多台可单独控制调节的空调室内机组成,简称 DVM，是新一代多联机系统。

由于其安装维护的简便性、灵活性使其更能满足空调市场的需求。

该空调的最大冷媒配管长度可达 100~150 米，高低差可达 30~50 米，完全可以满足相当大范围分散空间的空气调节。

来自于“谷轮”的宽度脉冲调节式数码涡旋压缩机技术（PWM），利用变容量控制原理，创造性地通过压缩机的动静涡旋盘的离合来控制系统的制冷剂流量，从而达到控制系统的能量输出，使整个系统更加节能、更加可靠。

该技术的精华在于压缩机本身具有“轴向柔性”的特点：当电磁阀打开时，定涡旋盘向上移动，压缩机容量为零，无制冷剂流量通过，压缩机不对制冷剂做功，这个过程，称为“卸载状态”；当电磁阀闭合，定涡旋盘恢复原位啮合，此时就是普通涡旋压缩机运行时的状态，压缩机容量为 100％，制冷剂全部通过压缩机，压缩机对制冷剂做功，这个过程，被称为“负载状态”。

变容量多联机系统与风冷热泵中央空调系统比较分析（仅相对于20000m2以内的办公建筑）1、变容量多联机采用冷媒直接蒸发式对室内空气进行冷却，在室内避免了水的跑、冒、滴、漏现象，从而使吊顶不会受到破坏。

2、在中央空调的实际使用中，往往并不处于满负荷工作状况下。

变容量多联机在使用时非常独立自由，当室内机部分使用时，室外机相应的作出调整，以低功率运转。

而在传统中央空调中，当内机部分使用时，主机始终处于运转状态，即使可以通过卸载的方式降低主机运转功率,但实际操作和控制极不方便。

相比较而言，变容量多联机不仅降低了运行成本，还减少了运行管理费用。

根据实验和实际使用结果，在较大使用范围内，变容量多联机系统与中央空调系统相比，消耗电力减少25%~40%。

3、制冷室外温度：-5~54℃DB；制暖室外温度：-15~21℃DB比风冷热泵中央空调运行范围广。

4、不用设机房，室外机可放置于屋顶或地面，节省了大量建筑面积，可省出地下室用来做停车场，而且不需要冷却塔、水泵、软化水等繁琐的附属设备，设备管理及维修量大大减少，使设备后期投资大大降低。

5、变容量多联机属于电制冷范围，比其它电制冷中央空调形式省掉了水泵、冷却塔及附属设备，在系统规模上显得更加简单，且设备运行时不用专人管理，室内外机微电脑进行控制。

6、具有很高的设计自由度，室内外机的配管长度可达150m，所以室外机可根据现场情况灵活安排。

室内机的外型尺寸非常精巧，而且连接铜管也很细，室内机自身附带冷凝排水泵，可提高冷凝水管的安装高度，这样就可大大节省吊顶空间，使大楼的层高降低，节省土建的基本投资，和水系统中央空调相比可节省300mm的吊顶高度。

7、安装极为方便，因不需要机房及大量的附属设备，所以安装周期较短。

真正做到每个房间独立控制，不像其它中央空调，即使有一个房间使用空调，其冷水机组、循环水泵及辅助设备都要投入使用，且能做到电费独立计算。

8、由于变容量多联机是一种模块化中央空调，能根据用户投资及装潢分期安装及使用，针对本项目局部房间后期装潢，使用本系统可以分别分期安装空调，且不会影响先前以投入使用的空调的正常使用。

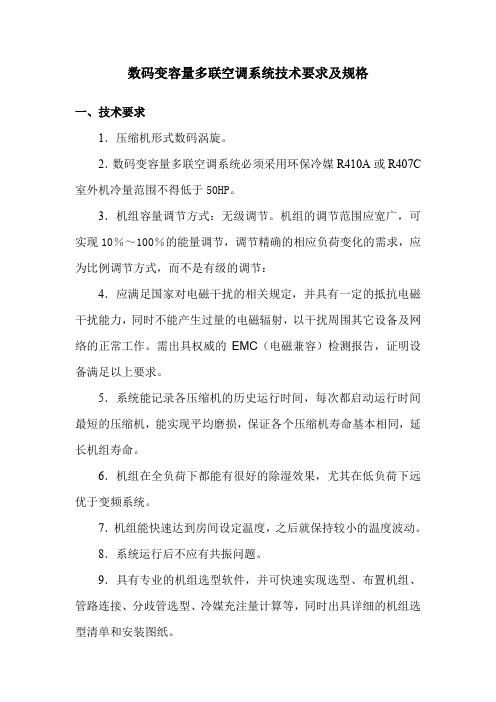

数码变容量多联空调系统技术要求及规格一、技术要求1．压缩机形式数码涡旋。

2．数码变容量多联空调系统必须采用环保冷媒R410A或R407C 室外机冷量范围不得低于50HP。

3．机组容量调节方式：无级调节。

机组的调节范围应宽广，可实现10％～100％的能量调节，调节精确的相应负荷变化的需求，应为比例调节方式，而不是有级的调节：4．应满足国家对电磁干扰的相关规定，并具有一定的抵抗电磁干扰能力，同时不能产生过量的电磁辐射，以干扰周围其它设备及网络的正常工作。

需出具权威的EMC（电磁兼容）检测报告，证明设备满足以上要求。

5．系统能记录各压缩机的历史运行时间，每次都启动运行时间最短的压缩机，能实现平均磨损，保证各个压缩机寿命基本相同，延长机组寿命。

6．机组在全负荷下都能有很好的除湿效果，尤其在低负荷下远优于变频系统。

7．机组能快速达到房间设定温度，之后就保持较小的温度波动。

8．系统运行后不应有共振问题。

9．具有专业的机组选型软件，并可快速实现选型、布置机组、管路连接、分歧管选型、冷媒充注量计算等，同时出具详细的机组选型清单和安装图纸。

10．室外机为模块组合时，室外机控制模块应具备调节模块机间循环启动的功能，从而均衡不同模块的运转时间，以延长整机寿命。

过冷技术，采用过冷回路进行二次过冷，不同负荷下过冷度可达10-30℃。

11．机组不存在回油问题；系统无特定耗能的回油循环。

12．机组系统管路简洁，控制简单。

13．室外机组安装摆放无间隙并排安装。

14．室外机组夜间静音模式，噪音比白天正常模式低6 dB。

15．数码变容量多联空调为风冷冷媒直接蒸发式冷暖型空调机，室内、室外机必须是同一品牌的配套产品，包含新风换气机、热回收新风机组。

16．外机最多可连接的内机数量要求≥48台。

17．天花嵌入式室内机需配置冷凝水提升泵，其他管道式室内机如有需要也必须配置冷凝水提升泵扬程。

18．冷凝水提升泵的扬程应满足现场冷凝水排水要求。

、空调系统的选型1、多联机系统的分类多联机式空调系统根据其制冷剂配管实际连接形式大体可分为室外直接分支方式和室外总管、室内分支的连接方式两大类。

室内分支形式采用室内分支形式的多联机式空调系统，其室外机组的所连接的制冷剂配管由一组气管和液管构成（一般称为主配管，对于部分品牌的热回收式系统则由两根气管和一根液管构成）。

制冷剂主配管根据室内机组的分布情况，在合适的位置进行再分支，最终与各个室内机组相连接。

室外分支形式采用室外分支的多联机式空调系统，其室外机组连接复数组制冷剂配管，数量根据实际连接的室内机组的数量和形式来确定。

本系统形式相对而言，采用室内分支的系统，由于流量调节机构设置在各室内机组中，能较为迅速地对应室内负荷的变化，且可达到较长的配管长度以对应较为大的空调空间；而室外分支的多联机空调系统由于流量控制机构设置在室外机组，为减小管路的输送损耗，一般不宜安装较长的制冷剂配管，多用于三房至四房的家庭场合。

本系统选用室内分支形式。

室内机的精确选型的几个修正变频多联机系统的设计流程如下:首先是系统设计规划，进行空调分区的划分，拟定新风解决方案和控制解决方案。

根据设计要求、气候条件、建筑状况、发热设备等进行负荷计算，由负荷计算结果初步确定室内机容量、形式、设计位置。

因为在设计时有多个影响因素需要考虑，其中包括温度因素、连接率因素、管长因素等，综合考虑这些因素的修正系数可提高选型的准确性，同负荷计算更匹配，设计更完美，能有效减少设备的浪费。

2.1.1 温度修正能力修正的第一个要点是温度的修正。

不同的温度条件下，机组的能力也不尽相同。

可以根据具体设计条件，查询不同温度条件下机组的容量表来获得这一步的修正。

2.1.2 连接率修正室内机容量总和超过室外机所提供的实际能力时，室外机的能力不再同室内机容量总和呈线性变化，室内机的容量会有所衰减，连接率较大时必须考虑这个因素的影响。

2.1.3 管长修正变频多联机系统管长较长时会产生衰减，一般只需对制冷情况进行管长修正。

中央空调市场·２００６年７月（上）特点：更高性能采用新型环保制冷剂Ｒ４１０Ａ及创新的过冷回路设计，机组性能显著提高。

以ＭＤＳ１００ＢＲ（１０ＨＰ）为例，Ｒ２２系列机组的ＩＰＬＶ（Ｃ）为３．５６，Ｒ４１０Ａ系列机组的ＩＰＬＶ（Ｃ）可以达到３．８２。

更环保麦克维尔以竭尽全力保护地球生态环境为己任，开发出采用新型环保制冷剂Ｒ４１０Ａ的数码变容量多联中央空调。

Ｒ４１０Ａ环保制冷剂无氯元素，不会破坏臭氧层（ＯＤＰ＝Ｏ）。

更低噪室外机采用新型螺旋气流扇叶，吸风构造流畅，大幅减少紊流，气流噪声更低；更优化的换热器设计，风量比Ｒ２２同种规格机型最大减少１０％，进一步降低了室外机噪声；独特的压缩机隔音设计，使静音效果更显著；创新的夜间静音模式，室外最高温度的时间被存入控制板记忆，夜间静音模式将在白天温度达到最高峰８ｈ（可设置）之后启动，并在维持９ｈ（可设置）之后之后，将自动推出。

更易安装机组制冷剂管路大大缩小，减少了铜管的耗用量和制冷剂补充量。

不仅方便了配管安装，还节省了配管安装空间；可提供导风罩及５０Ｐａ机外静压机组可选，增强了室外机组的安装灵活性。

更长连管最长连管达到１７５ｍ，连管总长可达到３５０ｍ，室外机和室内机的安放位置选择更灵活，增强了设计自由度。

更灵活的控制全新的集中控制器对室内机组自由灵活的分组，通过集中线控器上的直接操作可实现对组内全部机组集中控制，也可实现对组内每一台室内机组单独控制，同时还有锁定及故障提示等功能，满足客户的不同需求；全新的控制系统，控制功能更加灵活，可实现多台内机用一个线控器进行控制、单台内机用一个线控器控制、单台内机用多个线控器进行控制。

ＭＤＳ系列多联机组产品介绍麦克维尔ＭＤＳＲ４１０Ａ系列数码变容量多联机组麦克维尔麦克维尔ＭＤＳＲ４１０Ａ系列数码变容量多联机组是在ＭＤＳⅠ和ＭＤＳⅡＲ２２系列的成功基础上，将新一代数码尖端科技与环保技术完美融合，推出的新一代多联机组，并以更高性能、更大容量、更环保、更低噪声、更易安装、更强大的系统管理功能等众多优势，引领市场发展潮流。

VRV VAV VWV MRV KRV等等有什么区别VAV（Variable Air Volume System）,变风量空调系统，与定风量空调系统一样，变风量空调系统也是全空气系统的一种空调方式，它是通过改变送风量，而不是送风温度来控制和调节某一空调区域的温度，从而与空调区负荷的变化相适应。

其工作原理是当空调区负荷发生变化时，系统末端装置自动调节送入房间的送风量，确保室内温度保持在设计范围内，从而使得空气处理机组在低负荷时的送风量下降，空气处理机组的送风机转速也随之而降低，达到节能的目的。

变风量系统通常由空气处理设备、送（回）风系统、末端装置（变风量箱）及送风口和自动控制仪表等组成。

一般在下列系统宜采用VAV系统：1）同一个空气调节风系统中，各空调区的冷热、负荷差异和变化大、低负荷运行时间较长，且需要分别控制个空调区温度。

2）建筑内区全年需要送冷风——摘自《空调工程》黄翔主编VRV（Variable Refrigerant Volume System），变制冷剂流量系统，系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机（一般可达16台）。

控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。

VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能。

正是由于这些特点，其更适合那些需经常独立加班使用的办公楼建筑工程项目。

VRV空调系统的设计包含两个部分：空调设备选型及空调管路设计；空调系统控制设计，前一部分内容由设计院的暖通工程师设计，后一部分内容通常由提供全套产品的系统工程承包商配套设计。

——相关的原理图纸参照大金VRV技术资料VWV(Variable Water Volume System)，这个现在的资料比较少，我只能凭自己的理解给你讲讲了，顾名思义，VWV即变水流量系统，它是以恒定的水温供应空调处理设备，当空调区负荷发生变化时，则利用变频水泵来改变冷水的水量而以特殊的水泵来改变送水量，从而确保室内温度保持在设计范围内，在这个过程中降低了水泵的频率，达到了节能的目的。

麦克维尔空调 .数码变容量多联中央空调1.3.4.2 配管尺寸计算数码变容量多联机的管道系统中，连接铜管分为主配管和支配管。

主配管是指室外机和分支部分或者分支部分之间的连接管；支配管是指分支部分与室内机之间的连接管。

多联中央空调系统室内外机连接配管的尺寸，以及系统配管材质和厚度要求可查询下面的规格表。

■ 等效长度指弯头等部位在考虑了管内的压力损失后的换算长度。

■ 当室外机在室内机的上方时,需在气管中每隔6~8m 垂直落差设置一个存油弯MDS-A R22系列配管规格表单位φ mm注：1. C代表该配管所连接的室内机容量总和2. 配管的材质及厚度等具体内容请参看第14页《R22系统配管材质直径及壁厚表》MDS-B R22系列配管规格表单位φ mm注：1. C代表该配管所连接的室内机容量总和2. 配管的材质及厚度等具体内容请参看第14页《R22系统配管材质直径及壁厚表》麦克维尔空调 . 数码变容量多联中央空调注：■ C 代表该配管所连接的室内机容量总和■ 配管的材质及厚度等具体内容请参看第14页《R410A 系统配管材质直径及壁厚表》MDS-B R410A 系列配管规格表单位φ mmR410A 系统配管材质直径及壁厚表R22系统配管材质直径及壁厚表注：■本说明书中表示的配管最小厚度是以中华人民共和国《铜及铜合金拉制管国家标准》（GB/T1527-1997）为基准的值，TP2M （软\态2号脱 氧铜）和TP2Y2（半硬态2号脱氧铜）是管材牌号和状态的材质标记。

■使用配管的厚度、材质必须根据各国的法规来选择能耐设计压力4.15MPa 的厚度、材质。

■如果机组用于腐蚀严重的环境，厚度必须要加0.2mm 。

此表的值为配管的最小厚度，如配管需弯曲拉伸，造成厚度减薄，请适当增加配管壁厚。

注：■本说明书中表示的配管最小厚度是以中华人民共和国《铜及铜合金拉制管国家标准》（GB/T1527-1997）为基准的值，TP2M （软\ 态2号 脱氧铜）和TP2Y2（半硬态2号脱氧铜）是管材牌号和状态的材质标记。

第二章产品说明和生产体系介绍一、格力数码多联空调机组及系统特点1.1数码技术在空调器上的应用随着科技的进步和社会的发展，人们对生活和工作环境质量的要求越来越高。

据相关文献报道：2002年世界上主要用于家庭的房间空调器、窗式和分体挂壁式和落地式房间空调器和用于大型商务机构及大型建筑的空调设备的销售量比2001年猛增了三倍，世界各国对各类空调器的需求量也在大幅增加。

与此同时，人类对空调器的需求也从简单的制冷和制热而转向高效、节能、舒适、高IAQ[Indoor Air Quality(室内空气品质)]方面。

这样市场就要求企业提供既节能又舒适的空调产品，这促进了空调行业中各专业领域的新技术、新材料应用和重大革新。

学者们的研究重点从单一提高整机的能效比，到提高整体系统的季节能效比等方面不断地探索和深入发展。

所有这些努力都在一定程度上降低了空调器的能耗。

近20多年来由于电器电子技术的发展及PWM (Pulse Width Modulation) 脉宽调制式数码压缩机的开发和应用，人们开始把数码技术与传统的空调技术相结合，制造出了效率更高、节能潜力更好的数码空调器。

过去，传统的交流电动机调速总是一件罗嗦的事情。

从理论上讲，三相交流感应式异步电动机可以通过改变所输入交流电的频率来调节电机的转速，但在电子技术出现之前，只能望“频”兴叹。

若机器必须调速，这个任务只好由机械设计师采用机械或液压的方式来解决，在空调上调速更是一件困难的事情。

变频控制技术是20世纪80年代问世的一种电子技术，日本DAIKIN公司最早将其成功的用于家用空调上。

其中变频控制器是变频空调器的核心部件，它通过电源逆变技术对电流的频率转换来实现电动机运转快慢的自动调节，把50Hz 的固定电网频率改为30~130Hz的变化频率；同时，还使电源电压范围扩宽到142V~270V，解决了机械调速方法的缺陷和由于电网电压不稳而造成空调器不能工作的难题，使空调器完成了一个划时代变革。
