浅谈基于高精度DOM、DSM制作1：1000地形图方法摘要：随着低空摄影技术的发展，获取高精度航空影像资料变得很方便快捷，加上地面高精度的定位测量，通过先进的影像处理技术生成高精度的DOM、DSM 已成为现实，基于高精度的DOM、DSM制作1：1000地形图值得探讨。
关键词：高精度 DOM DSM 1：1000地形图1 前言传统测量1：1000地形图的测量方法有大平板、全站仪、GPSRTK等测图法，工序复杂，投入的技术人员多，而且外业工作量大。
随着低空摄影技术、测绘技术、影像处理技术的发展创新，获得到高精度的DOM、DSM已不是难事。
基于高精度的DOM、DSM制作1：1000地形图，外业工作量小，效率高，精度有保证，值得我们共同研究探讨。
2 高精度DOM、DSM数据获取2.1什么是DOM数字正射影像图（Digital Orthophoto Map，缩写DOM）是利用数字高程模型（DEM）对航空航天影像进行正射纠正、接边、色彩调整、镶嵌，并按照一定范围裁切生成的数字正射影像数据集。
2.2什么是DSM数字地表模型（Digital Surface Model，缩写DSM）是指包含了地表建筑物、桥梁和树木等高度的地面高程模型。
2.3高精度DOM、DSM数据获取2.3.1航空影像采集利用低空摄影技术采集优于10厘米分辨率的影像资料；影像资料要求清晰、色彩均匀，饱和度良好，无去影和划痕，层次丰富，色差适中，能够表达真实的地物信息；像片重叠度要求航向重叠度不小于80%，旁向重叠一般不小于60%，像片倾角不大于5度，旋偏角不大于15度。
2.3.2高精度DOM、DSM数据生产高精度DOM、DSM数据采用Pix4Dmapper2.0影像处理软件生成，生产流程如下图：3 基于高精度DOM、DSM制作1：1000地形图方案利用高精度DOM、DSM制作1：1000地形图主要分地物要素绘制、地形要素绘制、外业调绘补测、整饰成图四大部分。
利用 IRS-P5卫星影像生成 DEM 和DOM 试验及精度评价何仲太【期刊名称】《遥感信息》【年(卷),期】2014(000)004【摘要】以内蒙古大青山地区的 IRS-P5全色立体像对为例，从已有的大比例尺地形图上选取控制点，利用PixelGrid 软件生成5m 格网间距的 DEM 和2．5m 分辨率的 DOM。
用检查点法对 DEM、DOM 的精度进行评价，认为 IRS-P5立体像对生成的 DEM 满足国家1∶50000地形图制图要求，高程精度能达到1∶10000地形图山地和高山地测图中误差要求，DOM 平面精度符合1∶10000地形图精度要求，在活动断裂定量地貌研究中具有广泛的应用前景。
%Taking the IRS-P5 stereo images of Daqingshan area as an example,this research obtained the DEM and DOM products with the resolution of 2.0m and 2.5m respectively,based on the GCPs extracted from existing large scale topographic maps.The PixelGrid software was utilized.Point-checking method was introduced to inspect accuracy of the DEM and DOM. The result indicates that DEM product extracted from IRS-P5 stereo images meets accuracy of 1∶50000 topographic mapping in China.The vertical accuracy of the DEM can satisfy 1∶10000 topographic mapping in hilly area and mountainous region,while the horizontal accuracy of DOM can meet 1∶10000 topographic mapping.Both DEM a nd DOM extracted from IRS-P5 stereo images will have widely application prospect in quantitative research of morphotectonics and active tectonics.【总页数】5页(P80-84)【作者】何仲太【作者单位】北京大学地球与空间科学学院，北京 100871; 中国地震局地壳应力研究所地壳动力学重点实验室，北京 100085【正文语种】中文【中图分类】P231【相关文献】1.基于IRS-P5卫星影像的DEM制作与方法研究 [J], 党军宏;孙美萍2.基于IRS-P5卫星影像生成DEM及其精度评价 [J], 牛云璞;冀占伟;赵晓光3.利用IRS-P5卫星影像生产1:1万地形图的探讨 [J], 李学菊4.IRS-P5卫星影像提取DEM及其地学应用 [J], 何仲太5.基于已有DOM/DEM的卫星影像快速处理与应用 [J], 岳淑英;张求喜因版权原因，仅展示原文概要，查看原文内容请购买。

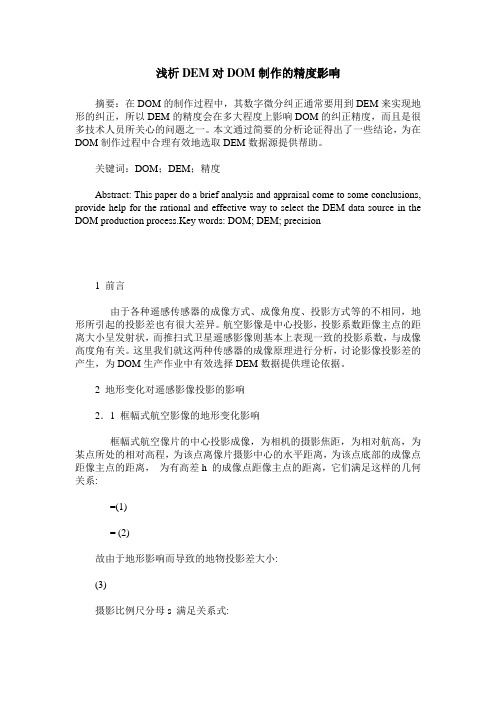

浅析DEM对DOM制作的精度影响摘要：在DOM的制作过程中，其数字微分纠正通常要用到DEM来实现地形的纠正，所以DEM的精度会在多大程度上影响DOM的纠正精度，而且是很多技术人员所关心的问题之一。
本文通过简要的分析论证得出了一些结论，为在DOM制作过程中合理有效地选取DEM数据源提供帮助。
关键词：DOM；DEM；精度Abstract: This paper do a brief analysis and appraisal come to some conclusions, provide help for the rational and effective way to select the DEM data source in the DOM production process.Key words: DOM; DEM; precision1 前言由于各种遥感传感器的成像方式、成像角度、投影方式等的不相同，地形所引起的投影差也有很大差异。
航空影像是中心投影，投影系数距像主点的距离大小呈发射状，而推扫式卫星遥感影像则基本上表现一致的投影系数，与成像高度角有关。
这里我们就这两种传感器的成像原理进行分析，讨论影像投影差的产生，为DOM生产作业中有效选择DEM数据提供理论依据。
2 地形变化对遥感影像投影的影响2．1 框幅式航空影像的地形变化影响框幅式航空像片的中心投影成像，为相机的摄影焦距，为相对航高，为某点所处的相对高程，为该点离像片摄影中心的水平距离，为该点底部的成像点距像主点的距离，为有高差h 的成像点距像主点的距离，它们满足这样的几何关系:=(1)= (2)故由于地形影响而导致的地物投影差大小:(3)摄影比例尺分母s 满足关系式:(4)故式(3) 可写为:(5)经整理，得:(6)可以看出，航空像片的地物投影差不但与地物本身的高度有关，还根地物在像片上的位置不同而有所变化，离像主点越近，投影差越小，反之越大。
城乡规划与园林景观71大比例尺地形图数据更新技术方法的分析张圆圆（南京永涟测绘科技有限公司）摘要：随着城市的大力发展与建设，大比例尺地形图的作用越来越明显，对地形图的现势性要求也越来越高，不仅要能满足各部门、企业的实际应用，在建设重点地区还需要做到实时动态维护。
大比例尺地形图数据的更新周期越来越短，范围也越来越大，为满足地区的管理者对规划、管理的用图需求，大比例尺地形图的更新方法的研究非常有必要。
关键词：大比例尺地形图；数据更新一、1引言大比例尺地形图数据的更新应当结合地形地貌的特点、建设程度、变化量以及更新范围选择适合的生产更新方法。
现在各地方的地形图数据标准日益成熟，除了对分层、颜色、注记、属性都有要求外，对要素的属性和完整性都有要求，生产任务越来越重，质量要求也越来越高。
各生产部门急迫的需要能提高作业效率的方法。
二、更新内容的分析（一）城市新建的房屋城市新建的房屋可使用规划监督测量成果里的竣工资料来更新，这就要求作业人员对竣工成果的数据格式、标注类型要熟悉。
由于竣工测量成果相对更细化，地形图上图的时候可适当的取舍。
没有竣工资料的情况下，建筑物数量较多的时候可采用无人机倾斜模型的方法。
无人机倾斜模型采集要注意精度的控制，相控点的精度、布设位置、数量以及采集人员的水平都是影响精度的重要因素。
成图后亦需要外业人员实地调绘，核实精准度以及是否有错误丢漏，补充名称、门牌号等熟悉信息。
（二）施工区或拆迁区施工区比较封闭，人员无法进入，如果有规划监督测量成果里的验线测量成果就可以直接上在建房屋。
没有验线测量成果的时候，如确有需要，可采用无人机倾斜模型的方法，对在建房和地面高都可完善。
拆迁区可采用全野外实测拆迁区的范围，适当的补充高程即可。
施工区和拆迁区相对于其他要素的更新较简单，要求也较低，更新重点在施工区或拆迁区范围上。
（三）设施配套成熟的建成区的更新对于配套成熟的建成区变化相对较小，变化量分布也相对零散，维护的频率较高，是事业、企业用图的重点区域，对图的质量要求也更高。
面向第三次国土调查的DOM制作研究第三次国土调查是指国家对土地资源、土地利用情况、土地所有权等进行全面调查的活动。
国土调查是国家基础地理信息系统的重要组成部分，对于统筹国土资源、优化土地利用、保障国家安全具有重要意义。
而在进行国土调查时，面向DOM（数字正射影像）的制作研究是其中重要的部分之一。
DOM（Digital Orthophoto Map），即数字正射影像地图，是一种通过数字影像处理技术制作的地图产品，它具有真实性好、变换性低、分辨率高、信息量大等特点，广泛应用于各种领域。
而在国土调查中，DOM的制作是绘制精准的地图、进行地貌分析、进行土地利用调查等方面至关重要的。
就国土调查中面向DOM制作研究而言，首先需要科学合理的影像获取。
在现代地理信息技术的应用中，一般采用航空摄影和遥感卫星等手段获取高分辨率、高精度的影像数据。
在进行国土调查DOM制作时，需要考虑到获取的影像数据的清晰度、分辨率、拍摄时间等因素，以保证制作出的DOM地图能够满足调查需要。
在DOM制作研究中，地面控制点的布设和测量是至关重要的一步。
地面控制点是将影像投影到地理坐标系中的关键，决定了DOM的精度和准确度。
需要严格按照国家规范和标准对地面控制点进行布设和测量，确保地面控制点的位置精准，以提高DOM地图的准确性。
影像配准和纠正是DOM制作的关键技术之一。
在面向第三次国土调查的DOM制作研究中，需要通过遥感影像处理软件对获取的影像数据进行配准和纠正，校正影像中的扭曲、倾斜等问题，使其符合地理坐标系，并保留原有的真实地物信息。
只有经过配准和纠正的影像才能作为DOM的基础数据，从而制作出符合调查要求的地图产品。
影像融合和数据处理也是DOM制作研究的重要内容之一。
在调查中可能会涉及多源多时相的影像数据，需要将这些数据进行融合，制作出单一时相、高精度的DOM地图。
而在数据处理方面，需要对影像数据进行预处理、分幅处理、镶嵌拼接等工作，以保证DOM地图的完整性和一致性。
大比例尺地面数字测图测量精度分析一、前言随着电子全站仪及计算机的普及，数字成图软件功能的不断完善，以及经济飞速发展的需求，地形图的成图方法已经全面由白纸测图向地面数字测图转变。
地面数字测图也可称作内外业一体化数字测图。
该方法的最大特点是所得地形图精度高，成图周期短，易于长期保存和修改等。
是目前各测绘单位用得最多的成图方法。
由于规范中关于数字测图中大比例尺测图的测量精度的相关规定与传统的白纸测图没有多大变化，而实际测量过程中又存在一些差异。
下面，笔者结合多年的测量经验和大比例尺地面数字测图的作业方法，就大比例尺地面数字测图的精度问题进行探讨。
二、大比例尺地面数字测图中的误差来源大比例尺地面数字测图一般可分为如下两个步骤。
第一，野外数据的采集。
包括控制测量和碎部点测量。
第二，野外数据的整理及计算机成图。
测量误差的来源主要也就来自上面的两个过程。
众所周知，传统的大比例尺白纸测图中，地面点平面位置的误差主要来自下面几个误差的影响：1、图根点的测量误差2、图根点的展绘误差3、测定地物点的距离误差4、测定地物点的方向误差5、地形图上地物点的刺点误差6、地形图清绘时所造成的误差在计算机成图的过程中，由于所有点都是计算机自动展点，图根点与地物点的展、刺、绘误差可忽略不计，所以传统的误差中就只剩下图根点的坐标测量误差（）、地物点的距离测量误差（）和方向测量误差（）这三项能影响地面数字测图的精度。
三、地面数字测图的误差分析传统的地形图上地物点平面位置的误差（）主要来自上面所述的六个方面。
根据误差传递公式可得到：以1：1000的比例尺地形图，最大视距100米为例，根据规范的规定和传统白纸测图中经纬仪测量数据得出的误差统计情况如下表：而在大比例尺数字测图中使用计算机成图后，图根点与地物点的展、刺、绘误差可忽略不计，看作0，则剩下的为、、。
现在各测绘单位所使用的电子全站仪的测角精度一般都优于6″、测距精度在3＋5ppm以下。
关于大比例尺数字测图精度的探讨摘要：当前，大比例数字化测图技术已成为地形测图的主流。
本文结合多年来从事测绘工作的实践经验，就大比例尺地面数字测图的精度做粗浅探讨。
关键词：大比例尺；数字测图；精度大比例尺数字测图是指以外联输入输出设备，包括软件和硬件为支持，以计算机技术为核心，对空间地形数据进行收集、键入、初步成图、绘制图形、管理测图系统。
因其自动化特点即实行野外自动化记录、自动的解算和处理、自动成图，并能向看图者和使用者提供能执行处理的数字地图相关软件，为更新、储存、传输数据提供了方便。
然而，在实际工作中，以上所述仪器难免会产生各种误差，降低测图的精度。
而随着人们对工程质量要求的不断提高，对大比例尺地形图精度的要求也提到了一个新的高度。
因此，如何在现有仪器设备和人员配置的基础上，使测绘精度提高一个新的台阶，是需要研究的一个课题，本文就此进行探讨。
1影响精度的因素1.1控制点引起的误差大比例数字测图的方法包括原图数字化、野外数字采集和摄像测量，无论采用那种方法，误差都在所难免。
控制点引起的误差通常出现在野外数字收集，不管是用GPS或者全站仪进行碎部测量，都要在控制点上设站，再对碎部测量要素进行观测，最后，依据控制点坐标来解算这些碎部点坐标。
因此可见，碎部点坐标是由控制点的坐标来决定高低的。
而在原图数字测图中，主要影响因素是定向控制点和格网点，格网点是用来扫描和纠正数据的，它们直接影响数字测图的精度。
1.2图纸的变形引起的误差不管是矢量数字化或扫描数字化，都会因为图纸的伸缩产生一种比例误差，由于图纸的变形使采集得到的数据含有一个系统误差，因此，在数据采集过程中只需要通过线形变换，对图纸变形加以改正。
1.3人为因素和观测条件引起的误差在测量过程中，个人的学识、技术等都会影响数字测量的精确度，这就要求必须由专门的技术人员从事该项工作，以此把误差降到最小值。
而就具体的客观观测条件而言，温度、湿度、光线、透明度等都会对测量造成影响，尤其是在野外数据采集中，这种影响更为突出，如，大气垂直折光差对高程测量的影响，水平折光差对平面位置的影响以及气候的变化对全站仪测距信号的影响和对GPS接收机信号的影响，都会直接影响观测成果的精度。
DOM+DEM+DLG+DRG以下有不同的说法，但是意思都很相近。
一、DOM (数字正射影像图)：利用航空相片、遥感影像，经像元纠正，按图幅范围裁切生成的影像接提取自然地理和社会经济信息。
DEM (数字高程模型) ：通过等高线、或航空航天影像建立以表达地面高程起伏形态的数字DRG (数字栅格地图) ：数字栅格地图是纸制地形图的栅格形式的数字化产品，可与DOM、新的可视信息。
DLG (数字线划地图) ：利用航空航天影像通过对影像进行识别和矢量化，建立基础地理要素分层存储的矢量数据集，既包括空间信息也包括属性信息，可用于各专业信息系统的空间定位基础。
二、数字高程模型（Digital Elevation Model，缩写DEM）是在某一投影平面（如高斯投影平面）上规则格网点的平面坐标（X，Y）及高程（Z）的数据集。
DEM的格网间隔应与其高程精度相适配，并形成有规则的格网系列。
根据不同的高程精度，可分为不同类型。
为完整反映地表形态，还可增加离散高程点数据。
数字线划地图（Digital Line Graphic，缩写DLG）是现有地形图要素的矢量数据集，保存各要素间的空间关系和相关的属性信息，全面地描述地表目标。
数字栅格地图（Digital Raster Graphic，缩写DRG）是现有纸质地形图经计算机处理后得到的栅格数据文件。
每一幅地形图在扫描数字化后，经几何纠正，并进行内容更新和数据压缩处理，彩色地形图还应经色彩校正，使每幅图像的色彩基本一致。
数字栅格地图在内容上、几何精度和色彩上与国家基本比例尺地形图保持一致。
数字正射影像图（Digital Orthophoto Map，缩写DOM）是利用数字高程模型（DEM）对经扫描处理的数字化航空像片，经逐像元进行投影差改正、镶嵌，按国家基本比例尺地形图图幅范围剪裁生成的数字正射影像数据集。
它是同时具有地图几何精度和影像特征的图像，具有精度高、信息丰富、直观真实等优点。
