加工中心切削参数表CNC加工切削刀具参数⑴一般大小的钢料开粗时尽量选用Φ30R5，较大型的钢料尽量选用Φ63R6；⑶铜公2D外形光刀，高度50mm以下选用M12刀具；高度在50-70mm 之间，选用M16刀具；高度在70-85mm之间，选用M20；高度在85-120mm 之间，选用M25；超过120mm以上用Φ25R0.8、Φ32R0.8飞刀把加工；⑷较平坦的曲面或较高的外形曲面尽量选用Φ20R4、Φ25R5、Φ40R6作为光刀刀具；5. 钢料开粗时，Z下刀量0.5-0.7mm。

铜料开粗时Z下刀量1.0-1.5mm(内部开粗1.0mm，基准边开粗1.5mm)6. 平行式精铣时，ma×imum stepover按“精加工平行式最佳等高参数表”来设定。

精铣前余留量尽量留小点，钢料0.10—0.2mm。

铜料0.2--0.5mm。

不要使用R刀精锣面积大的平面8. 快速下刀至3mm高度使用F速下刀(相对加工深度)正常下刀F 速一律300mm/m，有螺旋下刀和外部进刀的Z下刀F速一律是900 mm/ m，有踩刀地方的Z下刀F速一律150mm/m，内部快速移动F 速一律是6500mm/m（必须走G01）。

9. 使用Φ63R6、Φ40R6、Φ30R5飞刀开粗时，余量留单边0.8mm，不能出现踩刀现象，不能使用Φ63R6加工范围较小的内型框。

挖槽开完粗后，要使用同一把刀具，将较大的平面再加工，保证底部留0.2mm余量，方便下一把刀具可以直接精加工工件底部。

10. 精铣前必须先用较小直径的刀将角位的余量粗清角，无法清角的地方，必须做曲面挡住，避免精铣时角位余量过多导致刀具损坏2、在二次开组选用参考刀具易造成过切或撞刀" R; _, b2 g q0 ^& f解决方法﹕在选用参考刀具时我们应当设置参考的刀具S" w+ N: m$ h) g! 比实际上一把刀具的直径大2~~3MM 牛鼻刀9 @( k* |/ z# q0 L/ S的话也要比之前的R角设置大点。

CNC加工编程参数编程参数参照表此表仅用作参考，本公司基本上跟下面所设差不多，在不同的情况下要有此段为铜料加工参数刀具大小材质刃数开粗下刀量大斜面光刀下刀量开粗进给1MM白刚两刃0.030.023001MM合金两刃0.050.034002MM白刚四刃0.080.036002MM合金两刃0.10.038002.5MM白刚四刃0.10.037002.5MM合金两刃0.10.038003MM白刚四刃0.130.038003MM合金两刃0.150.0312004MM白刚四刃0.20.0310004MM合金两刃0.30.0312005MM白刚四刃0.250.0310005MM合金两刃0.30.0312006MM白刚四刃0.30.0610006MM合金两刃0.50.0612008MM白刚四刃0.50.0610008MM合金两刃0.70.06120010MM白刚四刃0.80.06150010MM合金两刃10.06150012MM白刚四刃10.06150012MM合金两刃 1.20.06150016MM白刚四刃 1.20.06150016MM合金两刃 1.50.06150020MM白刚四刃 1.50.06150020MM合金两刃 1.50.06150025MM白刚四刃 1.50.06150025MM合金两刃 1.50.061500飞刀刀具刀具大小材质刃数开粗下刀量大斜面光刀下刀量开粗进给R6合金刀粒两刃0.450.151500R8合金刀粒两刃0.50.21500R10合金刀粒两刃0.60.2150012R0.4合金刀粒一刃0.70.1120016R0.4合金刀粒两刃0.70.1150020R0.4合金刀粒两刃0.70.1150025R0.8合金刀粒两刃10.1150030R5合金刀粒两刃0.60.31600球刀刀具刀具大小直径材质刃数开粗下刀量斜面光刀下刀量R0.51MM合金两刃0.020.02R11MM合金两刃0.040.05R1.53MM合金两刃0.060.07R24MM合金两刃0.150.1R2.55MM合金两刃0.20.1R36MM合金两刃0.30.12R48MM合金两刃0.30.12R510MM合金两刃0.50.15R612MM合金两刃0.50.15R816MM合金两刃0.60.2R1020MM合金两刃0.60.2编程参数参照表此表仅用作参考，本公司基本上跟下面所设差不多，在不同的情况下要有此段为钢料加工参数刀具大小材质刃数开粗下刀量大斜面光刀下刀量开粗进给2MM白刚四刃0.020.034002MM合金两刃0.040.035002.5MM白刚四刃0.020.034002.5MM合金两刃0.040.035003MM白刚四刃0.030.034003MM合金两刃0.050.036004MM白刚四刃0.050.036004MM合金两刃0.050.036005MM白刚四刃0.050.036005MM合金两刃0.050.038006MM白刚四刃0.060.066006MM合金两刃0.060.068008MM白刚四刃0.080.068008MM合金两刃0.10.06110010MM白刚四刃0.10.0680010MM合金两刃0.150.06110012MM白刚四刃0.130.07120012MM合金两刃0.150.07130016MM白刚四刃0.150.11300 16MM合金两刃0.20.11300 20MM白刚四刃0.20.11200 20MM合金两刃0.250.11200 25MM白刚四刃0.20.11200 25MM合金两刃0.250.131200飞刀刀具刀具大小材质刃数开粗下刀量大斜面光刀下刀量开粗进给R6合金刀粒两刃0.40.151500 R8合金刀粒两刃0.40.21500 R10合金刀粒两刃0.50.21500 12R0.4合金刀粒一刃0.20.11200 16R0.4合金刀粒两刃0.250.11500 20R0.4合金刀粒两刃0.30.11500 25R0.8合金刀粒两刃0.30.21500 30R5合金刀粒两刃0.50.31600 40R6合金刀粒两刃0.50.31500 63R5合金刀粒六刃0.60.31300球刀刀具刀具大小直径材质刃数开粗下刀量斜面光刀下刀量R11MM合金两刃0.030.03 R1.53MM合金两刃0.060.07R24MM合金两刃0.150.1 R2.55MM合金两刃0.20.1 R36MM合金两刃0.30.12 R48MM合金两刃0.30.12 R510MM合金两刃0.50.15 R612MM合金两刃0.50.15 R816MM合金两刃0.60.2 R1020MM合金两刃0.60.2下要有不同的改变光平面进给光斜面进给开粗转数光刀转数15030050006000150400550060002005004000450020050042005000200600350040002006004000450020060035004000200650400045002506003000350025065035004000250600300035003006503500400025060028003200300700300040002506002200250030080022003000300600220025004008002200300030060022002500400800220030004008001200120045010001200150040080010001000450100012001200400800800-100800450100010001000光平面进给光斜面进给开粗转数光刀转数150025003000150021002500150020002500500110022003000600120018003000600120018003000600130018002800700120016002000开粗进给光斜面进给开粗转数光刀转数300350550060006005004500450070060042004500110090040004500120080040004200150012003000380015001300300035001700150026003000180015002500300018001500250030001800150025002800下要有不同的改变光平面进给光斜面进给开粗转数光刀转数光侧面进给斜面转速2004503000320025050032003500200450300032002505003200350020045025002800250500260030002004502200250025050025003000250500180025003006502200280025050015002200300600200025002506001300230030080030080018002300300800300600120020002508004008001800200025080030080012001600250800400800150018002508004008007001200230400450100080012002504004008006001000200300450100060010002003004008005008002002504501000500800200250光平面进给光斜面进给开粗转数光刀转数15002500300015002100250015002000250050011002200300060012001800300060012001800300060013001800280070012001600200080012001600200010001200700-10001500开粗进给光斜面进给开粗转数光刀转数40040035004500 70060035004000 110090035004000 120080035004000 1500120025003000 1500130025003000 1700130022002800 1800150022002800 1800150020002600 1800150018002300。

CNC各种材料选用刀具与转速参数表
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

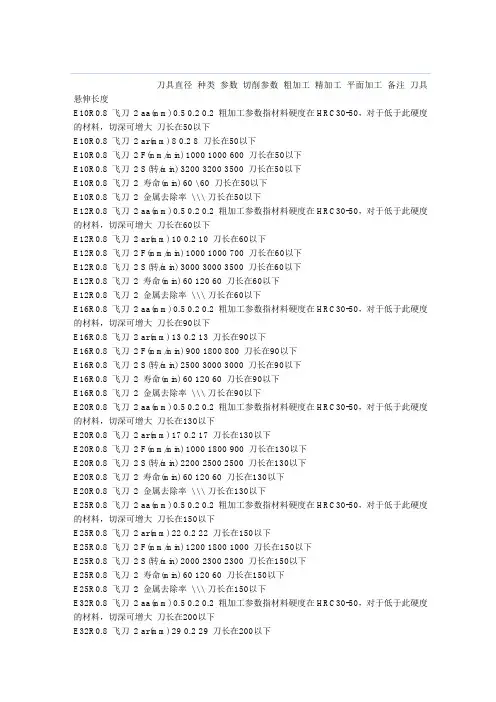

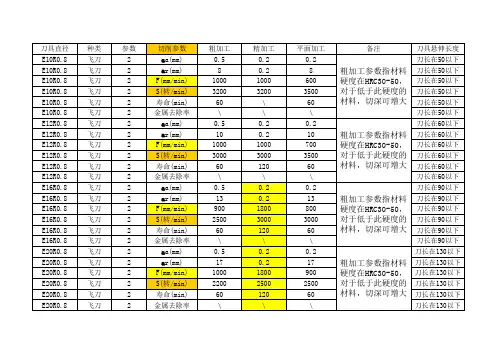

刀具直径种类参数切削参数粗加工精加工平面加工备注刀具悬伸长度E10R0.8 飞刀2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50，对于低于此硬度的材料，切深可增大刀长在50以下E10R0.8 飞刀2 ar(mm) 8 0.2 8 刀长在50以下E10R0.8 飞刀2 F(mm/min) 1000 1000 600 刀长在50以下E10R0.8 飞刀2 S(转/min) 3200 3200 3500 刀长在50以下E10R0.8 飞刀2 寿命(min) 60 \ 60 刀长在50以下E10R0.8 飞刀2 金属去除率\ \ \ 刀长在50以下E12R0.8 飞刀2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50，对于低于此硬度的材料，切深可增大刀长在60以下E12R0.8 飞刀2 ar(mm) 10 0.2 10 刀长在60以下E12R0.8 飞刀2 F(mm/min) 1000 1000 700 刀长在60以下E12R0.8 飞刀2 S(转/min) 3000 3000 3500 刀长在60以下E12R0.8 飞刀2 寿命(min) 60 120 60 刀长在60以下E12R0.8 飞刀2 金属去除率\ \ \ 刀长在60以下E16R0.8 飞刀2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50，对于低于此硬度的材料，切深可增大刀长在90以下E16R0.8 飞刀2 ar(mm) 13 0.2 13 刀长在90以下E16R0.8 飞刀2 F(mm/min) 900 1800 800 刀长在90以下E16R0.8 飞刀2 S(转/min) 2500 3000 3000 刀长在90以下E16R0.8 飞刀2 寿命(min) 60 120 60 刀长在90以下E16R0.8 飞刀2 金属去除率\ \ \ 刀长在90以下E20R0.8 飞刀2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50，对于低于此硬度的材料，切深可增大刀长在130以下E20R0.8 飞刀2 ar(mm) 17 0.2 17 刀长在130以下E20R0.8 飞刀2 F(mm/min) 1000 1800 900 刀长在130以下E20R0.8 飞刀2 S(转/min) 2200 2500 2500 刀长在130以下E20R0.8 飞刀2 寿命(min) 60 120 60 刀长在130以下E20R0.8 飞刀2 金属去除率\ \ \ 刀长在130以下E25R0.8 飞刀2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50，对于低于此硬度的材料，切深可增大刀长在150以下E25R0.8 飞刀2 ar(mm) 22 0.2 22 刀长在150以下E25R0.8 飞刀2 F(mm/min) 1200 1800 1000 刀长在150以下E25R0.8 飞刀2 S(转/min) 2000 2300 2300 刀长在150以下E25R0.8 飞刀2 寿命(min) 60 120 60 刀长在150以下E25R0.8 飞刀2 金属去除率\ \ \ 刀长在150以下E32R0.8 飞刀2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50，对于低于此硬度的材料，切深可增大刀长在200以下E32R0.8 飞刀2 ar(mm) 29 0.2 29 刀长在200以下E32R0.8 飞刀2 F(mm/min) 1500 2000 1000 刀长在200以下E32R0.8 飞刀2 S(转/min) 2000 2200 2200 刀长在200以下E32R0.8 飞刀2 寿命(min) 60 120 60 刀长在200以下E32R0.8 飞刀2 金属去除率\ \ \ 刀长在200以下E25R5 飞刀2 aa(mm) 0.4 0.25 0.2 粗加工参数指材料硬度在HRC30-86，对于低于此硬度的材料，切深可增大刀长在100以下E25R5 飞刀2 ar(mm) 14 0.3 14 刀长在100以下E25R5 飞刀2 F(mm/min) 2000 2000 500 刀长在100以下E25R5 飞刀2 S(转/min) 2000 2200 2000 刀长在100以下E25R5 飞刀2 寿命(min) 240 \ 刀长在100以下E25R5 飞刀2 金属去除率11.2 \ \ 刀长在100以下E32R6 飞刀普通aa(mm) 0.8 0.1-0.5 0.2 粗加工参数指材料硬度在HRC30-50，对于低于此硬度的材料，切深可增大刀长在150以下E32R6 飞刀普通ar(mm) 25 0.1-0.5 25 刀长在150以下E32R6 飞刀普通F(mm/min) 2000 2000 700 刀长在150以下E32R6 飞刀普通S(转/min) 2000 2200 2000 刀长在150以下E32R6 飞刀普通寿命(min) 480 \ 刀长在150以下E32R6 飞刀普通金属去除率64 0.21 \ 刀长在150以下。

加工中心刀具切削参数标准化管理部编码-[99968T-6889628-J68568-1689N]
加工中心刀具切削参数
CNC加工应分为低速加工和高速加工两大类，普通机是指机床转数8000转以内的机床，高速机是指转数能超过12000转的机床，介于8000—12000之间的机床叫准高速机，此参数只针对普通机。

CNC加工工艺习惯上分三类，开粗，中光(半精)，光刀(精铣)，一般以为开粗宜用较大刀具(飞刀和端铣刀)并用较大的切削深度和步距(重切削)，以求快速大量的去除材料。

光刀则以轻切削(小切深,，小步距)配合较高转数和进给运行，以求得完美的表面精度。

光平面用端铣刀(或圆角刀)和飞刀，光垂直壁用端铣刀，光曲面用球刀(或圆角刀)。

在加工过程中，应根据被加工零件的材料硬度，选用适当的刀具，如塑胶，木料等可选用国产的白钢刀。

铜，铝材以及硬度在洛氏38度以内的钢材(如45号钢,王牌料)应选用进口的钢刀及国产优质的钢刀。

硬度较大的材料(如淬硬模具钢)应优先选用合金刀，镀钛刀或钨钢刀。

本参数针对普通CNC机床，针对开粗和光刀分别对各种刀具加以说明(飞刀，白钢，端铣刀，钨钢平铣刀，白钢球刀，钨钢球刀)。

因加工素材繁多，本表仅以富有代表性的铝合金，45号钢，不锈钢加以说明。

表一（飞刀开粗以45号钢为例）
表二（进口白钢平刀开粗铝合金 45号钢）
表三（白钢球刀光刀铝合金 45号钢）
表四（钨钢球刀光面 45号钢不锈钢）
表五（钨钢平刀光刀 45号钢不锈钢）
表六（白钢平刀光刀铝合金
45号钢）。

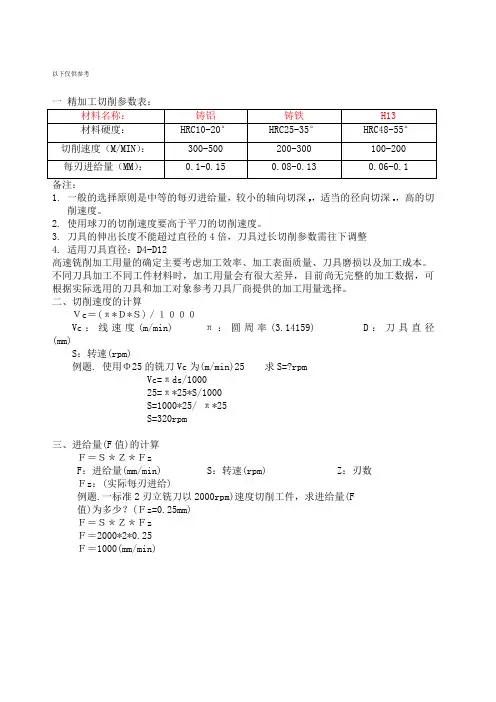

以下仅供参考
1.一般的选择原则是中等的每刃进给量，较小的轴向切深
p ，适当的径向切深
e
，高的切
削速度。

2.使用球刀的切削速度要高于平刀的切削速度。

3.刀具的伸出长度不能超过直径的4倍，刀具过长切削参数需往下调整
4.适用刀具直径：D4-D12
高速铣削加工用量的确定主要考虑加工效率、加工表面质量、刀具磨损以及加工成本。

不同刀具加工不同工件材料时，加工用量会有很大差异，目前尚无完整的加工数据，可根据实际选用的刀具和加工对象参考刀具厂商提供的加工用量选择。

二、切削速度的计算
Ｖc＝(π*Ｄ*Ｓ)／１０００
Vc：线速度(m/min) π：圆周率(3.14159) D：刀具直径(mm)
S：转速(rpm)
例题. 使用Φ25的铣刀Vc为(m/min)25 求S=?rpm
Vc=πds/1000
25=π*25*S/1000
S=1000*25/ π*25
S=320rpm
三、进给量(F值)的计算
Ｆ＝Ｓ＊Ｚ＊Ｆz
F：进给量(mm/min) S：转速(rpm) Z：刃数
Ｆz：(实际每刃进给)
例题.一标准2刃立铣刀以2000rpm)速度切削工件，求进给量(F
值)为多少？(Ｆz=0.25mm)
Ｆ＝Ｓ＊Ｚ＊Ｆz
Ｆ＝2000*2*0.25
Ｆ＝1000(mm/min)。
