建筑构造《建筑构造》第三章 墙体

建筑构造教案(墙体部分)本节主要介绍墙体的类型和设计要求。

根据位置和方向，墙体可以分为内墙、外墙、横墙和纵墙。

根据结构受力情况和所用材料的不同，墙体可以分为承重墙和非承重墙，砖墙、石墙、土墙和砼墙等。

此外，墙体还可以分为实体墙、板筑墙和装配式板材墙。

墙体的设计要求主要包括强度和稳定性、保温隔热性能、防火防潮防水和隔声要求。

墙体的强度与所用材料有关，稳定性与墙的长度、高度、厚度以及纵、横向墙体间的距离有关。

墙体的保温和隔热可以通过增加墙体厚度、增设墙垛、壁柱、圈梁等方式来实现。

墙体还需要满足防火、防潮、防水等要求，并具备隔声功能，可以通过隔空气传声和撞击声的措施来实现。

密缝：在砌筑墙体时，要求砂浆饱满，砖缝密实，并通过墙面抹灰来解决缝隙问题。

墙体厚度：不同厚度的墙体具有不同的隔声能力，例如240mm的墙体可隔绝49dB的噪声。

取消粘土砖为主的墙体材料：采用混凝土墙和机械化施工的板材墙，以降低劳动强度并提高施工效率。

防火、防水防潮、建筑工业化都是建筑设计中需要考虑的要求。

砖墙的材料是砖和砂浆，其中砖可分为粘土砖、炉渣砖和灰砂砖，形状有实心砖、空心砖和多孔砖。

砂浆可分为水泥砂浆、石灰砂浆和混合砂浆，其强度等级分为七个级别。

实体砖墙的尺度为240×115×53mm，砖的长、宽、厚之比为4：2：1，1平方米砖墙体所用砖的数量为128块。

砖墙的叠砌方式应遵循内外搭接、上下错缝的原则，并便于砌筑和少砍砖。

常见的叠砌方式有全顺式、一顺一丁式和每皮一顺一丁式。

钢筋砖圈梁通常用于非抗震地区，它结合了钢筋砖过梁的设计，使其沿外墙兜圈而成。

在寒冷地区，由于钢筋砼导热较大，为避免“热桥现象”，局部应做保温处理。

圈梁的高度一般不小于120mm，常见的高度为180mm、240mm、300mm。

当遇到门窗洞口使圈梁不能闭合时，应在洞口上部设置一道不小于圈梁截面的附加圈梁。

附加圈梁与圈梁的搭接长度应不小于2h，亦不小于1000mm。

《建筑构造》第3章《墙体》测试题一、判断：1、提高砌墙砖的强度等级是提高砖墙砌体强度的主要途径()2、圈梁是均匀地卧在墙体上的闭和的带状的梁()3、设有暖气槽的窗台至少应有240mm厚外围护墙()4、伸缩缝和沉降缝的基础可以不必断开()5、散水施工应先于勒脚施工()6、毛石墙灰缝应控制在20-40mm之间。

7、适合建筑墙体的石材有石灰岩、花岗岩、砂岩、玄武岩等。

8、圈梁的混泥土强度等级不低于C15。

9、横向轴线之间的距离是进深。

（）10、横向轴线之间的距离是开间。

（）11、纵向轴线之间的距离是进深。

（）12、砖砌体的强度一般为砖的强度与砂浆强度的平均值。

（）13、普通粘土砖的强度必定大于砖砌体的强度。

（）14、隔墙也起到承重作用。

15、沉降缝可替代伸缩缝。

16、钢筋混凝土过梁的断面尺寸是由荷载的计算来确定的。

（）17、墙既是建筑物的承重构件，又是围护构件。

18、较大空间的阅览室建筑一般可采用横墙承重的构造做法。

19、水泥砂浆属于气硬性材料，强度高，适合砌筑处于潮湿环境下的砌体。

20、石灰砂浆属于水硬性材料，强度不高，多用于砌筑次要地面以上的砌体。

21、基础圈梁可用于代替防潮层。

22、外窗台应设置排水构造，并采用不透水的面层。

23、按构造要求，过梁必须是连续闭合的。

二、选择：24、檐墙是指（）A、纵墙B、横墙C、纵外墙D、横外墙25、和易性好的是（）A、水泥砂浆B、水泥石灰砂浆C、石灰砂浆D、粘土砂26、在墙面靠近地面处、高度仅100～150mm的装饰构造叫（）。

A．勒脚 B．泛水C．墙裙 D．踢脚27、下列选项中不属于整体类地面构造做法的选项是（）。

A．水泥砂浆地面 B．天然石板地面 C．水磨石地面 D．细石混凝土地面28、用标准砖砌筑墙体时，其洞口宽度尺寸应是（）。

A．（125n+10）mm B．（125n-10）mm C．（115n+10）mm D．（115n-10）mm29、散水的宽度通常不小于（）mm。

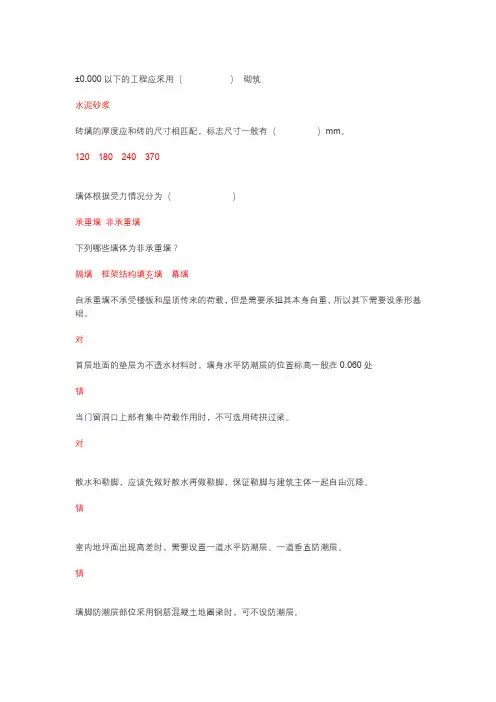

±0.000以下的工程应采用（）砌筑水泥砂浆砖墙的厚度应和砖的尺寸相匹配，标志尺寸一般有（）mm。

120 180 240 370墙体根据受力情况分为（）承重墙非承重墙下列哪些墙体为非承重墙？隔墙框架结构填充墙幕墙自承重墙不承受楼板和屋顶传来的荷载，但是需要承担其本身自重，所以其下需要设条形基础。

对首层地面的垫层为不透水材料时，墙身水平防潮层的位置标高一般在0.060处错当门窗洞口上部有集中荷载作用时，不可选用砖拱过梁。

对散水和勒脚，应该先做好散水再做勒脚，保证勒脚与建筑主体一起自由沉降。

错室内地坪面出现高差时，需要设置一道水平防潮层、一道垂直防潮层。

错墙脚防潮层部位采用钢筋混凝土地圈梁时，可不设防潮层。

墙脚采用（）等材料，可不设防潮层。

①粘土砖②砌块③条石④混凝土34墙体勒脚部位的水平防潮层一般设于（）底层地坪混凝土层之间的砖缝中首层地面的垫层为不透水材料时，墙身水平防潮层的位置标高一般在（）处。

-0.060±0.000以下的工程应采用（）砌筑。

水泥砂浆后砌墙体与原有结构之间应设拉结钢筋，其直径、根数和间距为（）2Φ6@500下列哪种做法不是墙体的加固做法（）在墙体适当位置用砌块砌筑提高建筑整体性的措施有（）设置圈梁设置墙体和主体之间的拉结筋设置门垛或壁柱圈梁可以增加墙体的整体性，为保证圈梁的承受荷载，其配筋需要按照框架梁来设计错《建筑设计防火规范》GB50016-2014中规定：住宅建筑高度超过（）米为一类高层住宅？54圈梁是保证砖混结构建筑整体性的有效措施，其按照构造配筋，不需要按照结构梁设计。

对框架结构的建筑，由于有框架柱的存在而不必再设构造柱。

错构造柱截面尺寸应不小于120*240mm错圈梁必须是内墙和外墙上全部设置，而且必须连续封闭。

错圈梁的截面高度最小为120mm。

对圈梁可以增加墙体的整体性，为保证圈梁的承受荷载，其配筋需要按照框架梁来设计错增加构造柱的作用是为使墙体墙角挺直。

《建筑构造一》试题及答案精华第一章绪论一、填空题1、建筑物的耐火等级分为（）级。

2、砖混结构是承重墙为（），楼板和屋顶为（）的建筑。

3、建筑按使用功能分为（）、（）、（）三大类。

4、模数分为（）和（），基本模数的数值为（），1M=（）。

5、一般民用建筑由（）、（）、( )、( )、( )、（）和门窗组成。

6、耐火等级标准主要根据房屋主要构件的( )和它的( )来确定。

7、新的建筑方针：（）、（）、（）、（）（简称八字方针）。

8、地震的强弱程度用（）和（）。

国家规定（）地区必须抗震设防。

9、横向定位轴线之间的距离称为（），一般是按（）的模数数列选定的；纵向定位轴线之间的距离称为（），一般是按（）的模数数列选定的。

10、（）是实现建筑工业化的前提。

11、楼房的层高是指该层楼面上表面至（）的垂直距离。

12、7～9层为（）建筑。

二、判断题1、内骨架结构、外墙为承重墙，不需设构造和圈梁。

（）2、建筑物的二级耐久年限为100年以上。

（）3、标志尺寸应符合模数、数列的规定，用以标注建筑物定位轴线之间的距离。

（）4、地面竖向定位轴线应与楼地面面层上表面重合。

（）5、建筑物的模数系列中“3M”数列常用于确定民用建筑中开间、进深、门窗洞口的尺寸（）6、标志尺寸等于构造尺寸加减允许偏差。

（）7、构造尺寸是指建筑构配件的设计尺寸，它符合模数。

（）8、震级越大，烈度越大；距震中越远，烈度越小。

（）三、选择题1、建筑物最下面的部分是（）Ａ首层地面Ｂ首层墙或柱Ｃ基础Ｄ地基2、符合模数数列规定的尺寸为（）Ａ构造尺寸Ｂ标志尺寸Ｃ实际尺寸Ｄ允许偏差值3、按建筑物主体结构的耐久年限，二级建筑物为（）Ａ25～50年Ｂ40～80年Ｃ50～100年Ｄ100年以上4、多层住宅一般选用的结构形式为（）Ａ砖木结构Ｂ钢筋混凝土结构Ｃ砖混结构Ｄ钢结构5、下列（）组数字符合建筑模数统一制的要求。

Ⅰ3000mm Ⅱ3330mm Ⅲ50mm Ⅳ1560mmＡⅠⅡＢⅠⅢＣⅡⅢＤⅠⅣ6、民用建筑中的开间，进深等其他模数尺寸是选用（）Ａ1／2ＭＢ1ＭＣ3ＭＤ6Ｍ7、民用建筑按其用途分为（）Ａ居住建筑及公共建筑Ｂ居住建筑Ｃ大型建筑Ｄ大量民用建筑8、下列说法正确的是（）Ａ标志尺寸=构造尺寸Ｂ标志尺寸=构造尺寸+缝隙尺寸Ｃ实际尺寸=构造尺寸Ｄ实际尺寸=构造尺寸+误差9、模数系列主要用于缝隙、构造节点，属于（）Ａ基本模数Ｂ扩大模数Ｃ分模数Ｄ标准模数10、高层建筑中常见的结构类型主要有（）Ａ砖混结构Ｂ框架架构Ｃ木结构Ｄ砌体结构四、名词解释1、模数：2、构造尺寸：3、耐火等级：4、剪力墙结构：五、简答题1、影响建筑构造的因素，包括哪三个方面？2、民用建筑主要由那几个部分组成的？3、对剪力墙的要求？第二章基础与地下室一、填空题1、人工地基加固方法有三大类，即( )、( )、( )。

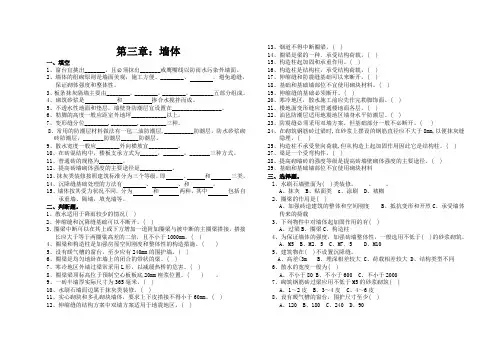

第三章：墙体一、填空l、窗台宜挑出_______，且必须抹出_______或鹰嘴线以防雨水污染外墙面。

2、墙体的组砌原则是墙面美观，施工方便、________、，避免通缝，保证砌体强度和整体性。

3、板条抹灰隔墙主要由________，________，________，________五部分组成。

4、砌筑砂浆是和掺合水搅拌而成。

5、不透水性地面和垫层，墙壁身防潮层宜设置在_________________。

6、勒脚的高度一般应距室外地坪____________以上。

7、变形缝分位________,_________,_________三种。

8、常用的防潮层材料做法有一毡二油防潮层,__________防潮层，防水砂浆砌砖防潮层，_______防潮层______防潮层。

9、散水宽度一般应________外向横坡宜__________。

10、在砖混结构中，楼板支承方式为______，_______，_______三种方式。

11、普通砖的规格为________。

12、提高砖墙砌体强度的主要途径是___________。

13、抹灰类装修按照建筑标准分为三个等级，即、和三类。

14、沉降缝基础处理的方法有、、和。

15、墙体按其受力状况不同，分为和两种，其中包括自承重墙、隔墙，填充墙等。

二、判断题。

1、散水适用于降雨较少的情况( )2、伸缩缝和沉降缝基础可以不断开。

( )3、圈梁中断可以在其上或下方增加一道附加圈梁与被中断的主圈梁搭接，搭接长应大于等于两圈粱高差的二倍，且不小于1000mm。

( )4、圈梁和构造柱是加强房屋空间刚度和整体性的构造措施。

( )5、设有暖气槽的窗台，至少应有240mm的围护墙。

( )6、圈梁是均匀地卧在墙上的闭合的带状的梁。

( )7、寒冷地区外墙过梁常采用L形，以减缓热桥的危害。

( )8、圈梁梁顶标高位于预制空心板板底20mm痤浆位置。

( ) 。

9、一砖半墙厚实际尺寸为365毫米。

史上最全《房屋建筑构造》教案x r y整理(总124页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除史上最全《房屋建筑构造》教案----XRY整理目录课题：民用建筑绪论目的要求：通过本节内容的学习，使学生掌握什么是建筑，建筑的类型、建筑的分级、建筑模数的类型教学重点：建筑含义、建筑分类、建筑分级、建筑模数教学难点：（1）建筑模数（2）建筑分级教学课时：2课时教学方法：课堂黑板板书教学内容和步骤绪论第一节建筑的分类与等级和模数协调统一标准一、建筑含义建筑：是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律和美学法则创造的人工环境。

是人们从事生产、生活和活动的房屋和场所。

建筑学——专门研究建筑物的设计与建造的一门科学。

建筑设计——确定建筑物的建筑风格、建筑功能及空间尺度，决定建筑物的使用价值。

建筑物：供人们在其中生产、生活或进行其他活动的房屋或场所，即直接供人们使用的建筑称为建筑物。

例如：住宅、办公楼等。

是工程技术产物，是科学技术和文化艺术的综合体。

构筑物：间接供人们使用的建筑称为构筑物。

如水塔、蓄水池、烟囱、贮油罐等。

建筑三要素1.建筑功能：是指建筑的使用要求。

（1）满足人体尺度和人体活动所需的空间尺度。

（2）满足人的生理要求。

要求建筑应具有良好的朝向、保温、隔声、防潮、防水、采光及通风的性能，这也是人们进行生产和生活活动所必须的条件。

（3）满足不同建筑有不同使用特点的要求。

不同性质的建筑物在使用上有不同的特点，例如火车站要求人流、货流畅通；影剧院要求听得清、看得见和疏散快；工业厂房要求符合产品的生产工艺流程；某些实验室对温度、湿度的要求等等，都直接影响着建筑物的使用功能。

2.建筑技术建筑的物质技术条件是指建造房屋的手段。

包括建筑材料及制品技术、结构技术、施工技术和设备技术等，所以建筑是多门技术科学的综合产物，是建筑发展的重要因素。

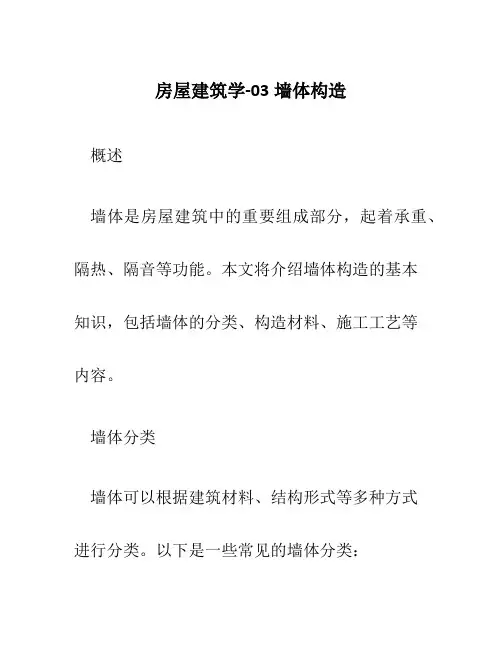

房屋建筑学-03墙体构造概述墙体是房屋建筑中的重要组成部分，起着承重、隔热、隔音等功能。

本文将介绍墙体构造的基本知识，包括墙体的分类、构造材料、施工工艺等内容。

墙体分类墙体可以根据建筑材料、结构形式等多种方式进行分类。

以下是一些常见的墙体分类：1.砖墙2.石墙3.混凝土墙4.钢筋混凝土墙5.干挂石材墙6.钢结构墙构造材料墙体的构造材料因不同类型的墙体而有所不同。

常见的墙体构造材料包括：•砖•石材•混凝土•钢筋混凝土•木材墙体建造过程墙体的建造过程可以分为以下几个步骤：1.基础施工：墙体建造开始前，需要先进行地基基础的施工。

这包括挖土、浇筑混凝土、加固地基等工作。

2.墙体布局：根据设计图纸，确定墙体的位置和尺寸，并进行墙板的定位和标记。

3.材料准备：根据墙体类型选择相应的构造材料，并准备好所需的施工工具和设备。

4.墙体搭建：根据墙体构造材料的特性，进行相应的墙体搭建工作。

比如，砖墙可以使用砖块进行砌筑，混凝土墙可以采用浇筑的方式进行施工。

5.抹灰和粉饰：墙体搭建完成后，需要进行抹灰和粉饰工作，以平整墙面，并提高墙体的美观度。

6.防水处理：根据需要，对墙体进行防水处理，以增加墙体的防潮性能。

7.粉刷和涂装：最后，对墙体进行粉刷和涂装，以增加墙体的装饰效果和保护性能。

墙体施工工艺墙体施工的工艺方法因不同类型的墙体而有所不同。

以下是一些常见的墙体施工工艺：1.砖墙施工工艺：墙体砖块的选材和搭建，砌筑工艺和接缝处理等。

2.混凝土墙施工工艺：混凝土的配制与浇筑技术，模板的搭建和拆除，墙体厚度的控制等。

3.干挂石材墙施工工艺：石材选择和加工，墙体的支撑和固定方式，干挂工艺和接缝处理等。

4.钢结构墙施工工艺：钢结构的组装和焊接技术，墙体的固定和支撑方式，防腐处理和涂装等。

墙体的特点和注意事项•墙体具有承重、隔热、隔音等功能，需要根据不同的功能需求选择合适的墙体类型和构造材料。

•墙体的施工需要严格按照设计要求和规范进行，以确保墙体的稳定性和安全性。

第三章墙体一、单项填空题1、墙身水平防潮层应在（ A ）中连续设置。

A、所有的内外墙体B、外墙C、所有的内墙D、均可解析：水平防潮层的设置位置。

2、钢筋砖过梁的最大跨度为（ B ）。

A、1.8mB、1.5mC、1.2mD、1.0m解析：钢筋砖过梁的最大跨度为1.5m。

3、沉降缝要求基础（ C ）。

A、不断开B、可以断开也可以不断开C、必须断开D、按设计要求解析：三种变形缝的基础是否要断开是考点。

4、构造柱的最小截面尺寸为（ C ）。

A、240mm×240mmB、240mm×370mmC、240mm×180mmD、180mm×180mm 解析：构造柱的最小截面尺寸为240mm×180mm。

5、自承重墙是（ B ）。

A、承重墙B、非承重墙C、隔墙D、均可解析：自承重墙是非承重墙。

6、勒脚是墙身接近室外地面的部分，常用的材料为（ B ）。

A、混合砂浆B、水泥砂浆C、纸筋灰D、膨胀珍珠岩解析：水泥砂浆是勒脚常用的构造材料。

7、对于有抗震要求的建筑，其墙身水平防潮层不宜采用（ C ）。

A、防水砂浆B、细石混凝土（配3φ6）C、油毡防潮层D、圈梁解析：有抗震设防要求的建筑中禁止使用油毡防潮层。

8、当室内地面垫层为碎砖或灰土材料时，其水平防潮层的位置应设在（ D ）。

A．垫层高度范围内 B.室内地面以下-0.06mm处C. 垫层标高以下D.平齐或高于室内地面面层解析：碎砖、灰土属于透水材料。

9、圈梁遇洞口中断，所设的附加圈梁与原圈梁的搭接长度应满足（ C ）。

A．≤2h 且≤ 1000mm B. ≤4h 且≤1500mmC. ≥2h 且≥1000mmD. ≥4h 且≥1500mm解析：圈梁的构造要求。

10、下列哪种做法不是墙体的加固做法（ D ）。

A.当墙体长度超过一定限度时，在墙体局部位置增设壁柱B.设置圈梁C.设置钢筋混凝土构造柱D.在墙体适当位置用砌块砌筑解析：墙体的加固做法有设置壁柱和门垛、圈梁和构造柱。
