《建筑构造》第三章楼底层解析

第三章墙墙是房屋的一个重要组成部分。

在一般民用建筑中，墙的工程量占有相当大的比重，墙和楼板被称为房屋的主体工程。

墙的造价约占工程造价的30％一40%，墙的重量约占建筑物总重量的40％一65％。

选择墙体材料和构造方法，将直接影响建筑物的使用质量、自重、造价、施工工期和材料消耗。

故在确定墙的构造时，必须全面考虑使用、结构、施工、经济等方面的因素。

第一节墙体类型及作用一、墙体的分类在房屋中，按墙在平面上的位置和作用区分，可以分为外墙、内墙和隔墙。

外墙指房屋四周与室外接触的墙体，遮挡风雨和阻隔外界气温及噪声等对室内的影响；内墙是位于房屋内部的墙体；隔墙分隔室内空间，减少相互干扰。

按墙的布置方向可以分为纵墙和横墙，即与建筑物短轴方向一致的墙称为横墙；与建筑物长轴方向一致的墙称为纵墙。

外横墙习惯上称山墙；外纵墙称檐墙。

在一片墙上，窗与窗或窗与门之间的墙称窗间墙；窗洞下部的墙称窗下墙。

墙体按其受力状态区分，可以分为承重墙、承自重墙和非承重墙。

承重墙是指承受楼面、屋面等上部结构传来的荷载及自重的墙体。

承自重墙是指只承担自身重量，不承受外来荷载的墙体。

非承重墙是指不承重的墙体，例如框架填充墙、幕墙等。

墙体按材料和构造方式分为：砖墙（实砌墙、空斗墙、复合墙）；地方材料墙体（石墙、土墙、篱笆墙等）；预制砌块墙；幕墙（悬挂墙、玻璃幕墙）；轻质隔墙、隔断；现浇混凝土、钢筋混凝土墙；大型墙板等。

二、墙的作用民用建筑中的墙一般有三个作用。

首先，它承受房屋的屋顶、楼层、人和设备的使用荷载、本身的自重荷载和风荷载，所以它具有承重作用。

第二，由于墙隔住了自然界风、雪、雨的侵袭，防止太阳辐射、噪声的干扰等的影响，起保温、隔热、御寒、隔声的作用，这些作用称围护作用。

第三，墙可以把房屋大空间划分成适用的小空间，叫做分隔作用。

并不是所有的墙都同时具有这三个方面的作用，如一般承重的外墙具有承重和围护作用，非承重外墙只起围护作用；承重内墙只有承重和分隔作用；非承重内墙则只起分隔作用。

第3章楼地层1．楼盖层与地坪层有什么相同和不同之处？答：楼盖层与地坪层的异同之处具体如下：（1）楼地层包括楼盖层和地坪层，是水平方向分隔房屋空间的承重构件，楼盖层分隔上下楼层空间，地坪层分隔大地与底层空间。

（2）由于楼盖层和地坪层均是供人们在上面活动的，因而有相同的面层；但由于其所处位置不同、受力不同，因而结构层有所不同。

（3）楼盖层的结构层为楼板，楼板将所承受的上部荷载及自重传递给墙或柱，并由墙柱传给基础。

楼盖层有隔声等功能要求。

（4）地坪层的结构层为垫层，垫层将所承受的荷载及自重均匀地传给夯实的地基。

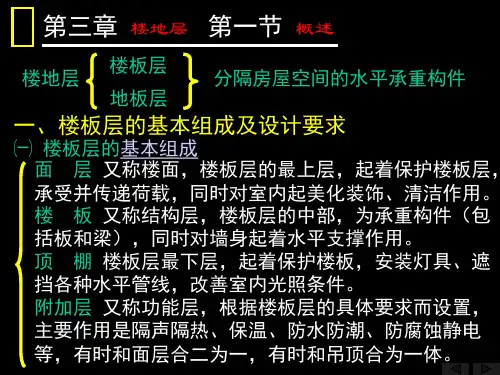

2．楼盖层的基本组成及设计要求有哪些？答：（1）楼盖层的基本组成楼盖层由面层、楼板、顶棚三部分组成。

①面层又称楼面或地面，起着保护楼板、承受并传递荷载的作用，同时对室内有很重要的清洁及装饰作用。

②楼板它是楼盖层的结构层，一般包括梁和板。

③顶棚是楼盖层的下面部分。

据其构造不同，有抹灰顶棚、粘贴类顶棚和吊顶棚三种。

（2）楼盖层的设计要求应满足建筑的使用、结构、施工以及经济等多方面的要求。

①楼板具有足够的承载力和刚度。

②满足隔声、防火、热工等方面的要求。

③满足建筑经济的要求。

3．楼板隔绝固体声的方法有哪三种？绘图说明。

答：（1）在楼盖面铺设弹性面层，以减弱撞击楼板时所产生的声能，减弱楼板的振动（如图3-1a）。

（2）设置片状、条状或块状的弹性垫层，其上做面层形成浮筑式楼板（如图3-1b）。

（3）结合室内空间的要求，在楼板下设置吊顶棚（吊顶），使撞击楼板产生的振动不能直接传入下层空间（如图3-1c）。

图3-1 楼板隔绝固体传声构造（a）弹性面层隔声构造；（b）浮筑式楼板隔声构造；（c）吊顶棚隔声构造4．常用的装配式钢筋混凝土楼板的类型及其特点和适用范围。

答：常用的预制钢筋混凝土板，根据其截面形式可分为平板、槽形板和空心板三种类型：（1）平板实心平板一般用于小跨度，板的厚度为60mm。

平板板面上下平整，制作简单，但自重较大，隔声效果差，常用作走道板、卫生间楼板、阳台板、雨篷板、管沟盖板等处。

国开网《建筑构造》第3章本章测试答案1.能直接承受建筑荷载的土层称为（）。

答案：天然地基2.在建筑工程中，把建筑物与土壤直接接触的部分称为（）。

答案：基础3.下列不是建筑物的组成部分的是（）。

答案：地基4.承受着建筑物全部荷载的构件是（）。

答案：基础5.基础工程造价约占建筑工程总造价的（）。

答案：20%~40%6.从设计室外地面至基础底面的垂直距离称为基础的埋置深度，简称（）。

答案：基础的净高7.从经济和施工的角度考虑，在保证结构稳定和安全使用的前提下，应优先选（）。

答案：浅基础8.浅基础的基础埋深不超过（）。

答案：5m9.下列关于刚性基础说法有误的一项是（）。

答案：刚性基础抗压强度低而抗拉、抗剪强度高10.条形基础也称为（）。

答案：片筏基础11.下列关于桩基础说法错误的一项是（）。

答案：端承桩的桩顶荷载主要由桩侧摩擦力和桩端阻力共同承担或主要由桩侧摩擦力承担12.桩基础的类型很多，按照桩的受力方式可分为（）。

答案：端承桩和摩擦桩13.桩基础的类型很多，按照所使用的材料可分为（）。

答案：钢筋混凝土桩和钢管桩14.桩基础一般由两部分组成，分别是（）。

答案：桩身和平台15.下列基础形式属于单独基础的是（）。

答案：杯口基础16.常将柱下钢筋混凝土条形基础沿纵横两个方向用基础梁相互连接成一体形成井格基础，故此种基础又称（）。

答案：十字带形基础17.通常将建筑物首层下面的房间称为（）。

答案：地下室18.地下室按使用功能分有（）。

答案：普通地下室和防空地下室19.防空地下室的顶板必须采用（）。

答案：现浇板20.地下室的外墙采用砖墙时，厚度不应小于（）。

答案：370mm21.地下室的外墙不仅承受垂直荷载，还承受土、地下水和土壤冻胀的侧压力，因此地下室的外墙应按（）。

答案：挡土墙设计22.通常地下室窗外应设（）。

答案：采光井23.地下室防水等级为一级时，其要求是（）。

答案：不允许渗水，结构表面无湿渍24.地基基础设计必须坚持因地制宜、就地取材、保护环境和节约资源的原则。

附图3-1 勒脚与散水节点处构造2.面砖、瓷砖贴面，见附图3-3。

附图3-3 面砖、瓷砖贴面(a)瓷砖贴面 (b)面砖贴面3.墙身水平防潮层的作用是阻断毛细水，保持墙身干燥。

水平防潮层在所有设有基础的墙中设置，其位置确定主要有以下几种情况，见图3-6。

附图3-6 墙身防潮层的位置(a)地面垫层为密实材料 (b)地面垫层为透水材料 (c)室内地面有高差勒脚的构造做法，参见附图3-12。

附图3-12 勒脚的构造做法(a)抹灰面勒脚 (b)饰面砖勒脚 (c)石材面勒脚第三章楼地层一、试题（一）填空题(a) (b)附图3-2 楼地层的组成(a)楼板层 (b)地坪层2.阳台栏杆扶手与墙体的两种连接方式，参见附图4-6。

附图3-2 扶手与墙体的连接第四章楼梯电梯台阶一、试题（一）填空题1.楼梯主要由、和三部分组成。

2.每个楼梯段的踏步数量一般不应超过级，也不应少于级。

3.楼梯平台按位置不同分平台和平台。

（三）简答题1.楼梯主要由梯段、平台和栏杆扶手组成。

每个梯段的踏步数量一般不应超过18级，也不应少于3级；平台的主要作用是减少疲劳、连接梯段或楼板层及转换梯段方向；栏杆起围护作用，扶手作依扶用。

2.以梯段中各级踏步前缘的假定连线与水平面形成的夹角表示或以夹角的正切值表示。

楼梯的坡度应考虑攀登效率、便于通行、节省面积等方面来确定。

楼梯的坡度范围为23°～45°，适宜的坡度为30°，不宜超过38°。

3.当楼梯底层中间平台下做通道而平台净高不满足要求时，常采取以下办法解决：①降低中间平台下的地面标高；②增加底层第一个梯段的踏步数量；③将上述两种方法结合。

4.现浇钢筋混凝土楼梯有板式楼梯和梁式楼梯两种。

板式楼梯底面平整，外形简洁，便于施工，但梯段跨度较大时，钢材和混凝土用量较多，不经济。

梁式楼梯的钢材和混凝土用量较少、自重较轻，荷载或梯段跨度较大时使用较经济，但支模和施工较复杂。

国家开放大学最新《建筑构造》重点概念解析构造组成1.基础基础与地基直接接触，是建筑物最下部的承重构件，其作用是承受建筑物的全部荷载，并将这些荷载传给它下面的土层地基。

因此, 基础必须坚固稳定、安全可靠，并能抵御地下各种有害因素的侵蚀。

2.墙或柱墙是建筑物的承重构件和围护构件。

作为承重构件，墙承受着建筑物由屋顶和楼板层传来的荷载，并将这些荷载传给基础。

当以柱代墙起承重作用时，柱间的填充墙只起围护作用。

作为围护构件，外墙起着抵御自然界各种因素对室内侵袭的作用；内墙起分隔房间和创造室内舒适环境的作用。

为此，要求墙体要有足够的强度、稳定性、隔热保温、隔声、防水及防潮、防火、耐久等性能。

柱是框架或排架结构的主要承重构件。

和承重墙一样承受着屋顶和楼板层及吊车传来的荷载，它必须具有足够的强度、刚度和稳定性。

3.楼板层楼板层是建筑水平方向的承重和分隔构件，它承受着家具、设备和人体荷载及本身的自重，并将这些荷载传给墙或柱。

同时，楼板层将建筑物分为若干层，并对墙体起着水平支撑的作用。

楼板层应有足够的强度、刚度、隔声、防水、防潮、防火等能力。

地坪层是底层房间与土壤层相接触的部分，它承受着底层房问内部的荷载。

地坪层应具有坚固、耐磨、防潮、防水和保温等性能。

4.楼梯楼梯是建筑的垂直交通构件，供人们上下楼层和紧急疏散之用。

楼梯应有足够的通行能力以及防水、防滑的功能。

5.屋顶屋顶是建筑物最上部的外围护构件和承重构件。

作为外围护构件，屋顶抵御着各种自然因素（风、雨、雪霜、冰雹、太阳辐射热、低温）对顶层房间的侵袭；作为承重构件，屋顶又承受风雪荷载及施工、检修等屋顶荷载，并将这些荷载传给墙和柱。

因此，屋顶应有足够的强度、刚度及隔热、防水、保温等性能。

此外，屋顶对建筑立面造型有重要的作用。

6,门窗门与窗均属非承重构件，门的主要作用是交通，同时还兼有采光、通风及分隔房间的作用；窗的主要作用是采光和通风，在立面造型中也占有较重要的地位。

第1章 绪论建筑物按使用功能分类1〕居住建筑：住宅、宿舍、公寓等。

2〕公共建筑：教育建筑、托幼建筑、医疗建筑、观演建筑、体育建筑、办公建筑、商业建筑3〕工业建筑 4〕农业建筑建筑物主要组成局部1〕根底 建筑底部与地基接触的承重构件。

作用：把建筑上部的荷载传给地基。

必须巩固稳定可靠。

2〕墙或柱 ① 支承荷载及自重；② 分隔空间〔墙体〕； ③ 围合与保护〔墙体〕。

1．承重：承受建筑物由屋顶或楼板层等水平构件传来的荷载，并将这些荷载传给根底；2．围护：外墙起着抵御自然界各种因素对室内的侵袭的作用；3．分隔：内墙起着分隔房间、创造室内舒适环境的作用。

设计要求：根据墙体功能的不同，分别具有足够的强度、稳定性、保温、隔热、隔声、防水、防火等能力，并具有一定的耐久性和经济性。

3〕楼盖层和地平层楼板层和地坪〔楼地层〕是楼房建筑中水平方向的承重构件和分隔构件。

作用：1．承重：承受楼板层本身自重及外加荷载〔家具、设备、人体的荷载〕，并将这些荷载传给墙〔或柱〕；2．分隔楼层：按房间层高将整栋建筑物沿水平方向分为假设干层；3．对墙身起着水平支撑的作用。

设计要求：1．具有足够的强度、刚度和隔声能力；2．具有防潮、防水、防火能力。

地坪是建筑底层房间与下部土层相接触的局部，它承当着底层房间的地面荷载。

由于地坪下面往往是夯实的土壤，所以强度要求比楼板低。

不同地坪，要求具有耐磨、防潮、防水和保温等不同的性能。

① 提供使用者在建筑物中活动的各种平面；② 将荷载传递到支承它们的垂直构件上去。

③ 包括：楼板，梁，设备管道，顶棚4〕饰面装修 作用：美化建筑外表、保护结构构件、改善建筑物理性能。

应满足美观、巩固、热工、声学、光学、卫生等要求。

建筑构造组成5〕楼梯电梯建筑物上下楼层之间联系的交通枢纽。

作用：1．供人们上下楼层的垂直交通联系和紧急疏散；2．起着重要的装饰作用。

设计要求：1．具有足够的通行能力；2．具有足够的强度；3．防火、防水和防滑。
