识图与构造 第三章 建筑构造概述

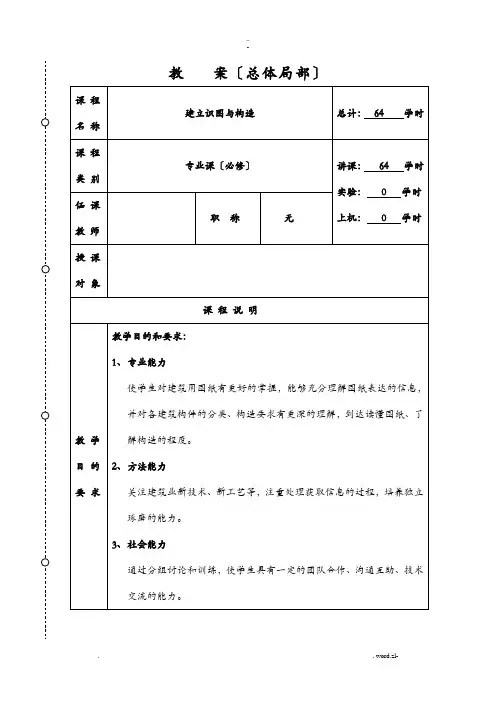

教案〔总体局部〕注：课程类别：公共课〔必修、选修〕、学科根底课、专业课〔必修、选修〕、专业拓展课〔必修、选修〕 建立识图与构造课程教案建立识图与构造课程教案建立识图与构造课程教案建立识图与构造课程教案建立识图与构造课程教案教学基本容一、根底和地基概述根底是位于建筑物最下部的重要组成构件，它承受建筑物的全部荷载，并将荷载传给地基。

根底是建筑物的一局部，地基那么不是建筑物的组成局部。

地基按照土层性质的不同，分为天然地基和人工地基两大类。

二、根底的埋置深度根底的埋置深度是指从室外设计地坪到根底底面〔简称基底〕的距离，简称埋深，如下图。

影响根底埋置深度的因素很多，其主要影响因素有：〔1〕构造不同〔2〕建筑物上部荷载的大小和性质〔3〕工程地质和水温地质条件〔4〕土的冻结深度的影响〔5〕相邻建筑物根底的影响建立识图与构造课程教案建立识图与构造课程教案建立识图与构造课程教案建立识图与构造课程教案建立识图与构造课程教案建立识图与构造课程教案建立识图与构造课程教案难点：1.预制装配式钢筋混凝土楼板的特点和适用围教学基本容一、楼地层的组成与构造楼地层是楼板层与底层地坪层的统称。

楼板层：底层地坪层是指建筑物中与土壤直接接触的水平构件，承受来自上部的各种荷载，并将荷载传给地基。

楼地层的设计要求：二、钢筋混凝土楼板〔1〕现浇式钢筋混凝土楼板现浇钢筋混凝土楼板根据受力和传力情况不同，又可分为板式楼板、梁板式楼板、无梁楼板和压型钢板组合楼板。

板式楼板、梁板式楼板、无梁楼板、压型钢板组合楼板。

〔2〕预制装配式钢筋混凝土楼板预制装配式钢筋混凝土楼板常用类型有：实心平板、槽形板和空心板三种。

楼板的支承方式有两种：一种为板式构造布置，即预制楼板直接搁置在墙上；另一种是梁板式构造布置，先搁梁，再将板搁置在梁上。

教学过程设计：一、开场白和导入新课〔10分钟〕建立识图与构造课程教案按照所用的材料和施工方式的不同，楼地面可分为整体式地面、块料地面、卷材地面和涂料地面等。

建筑识图与构造知识点一、建筑识图基础知识1. 图纸分类- 施工图：包括平面图、立面图、剖面图、详图等，用于指导施工。

- 结构图：展示建筑结构的布置、类型、尺寸和连接方式。

- 设备图：涉及给排水、暖通空调、电气等设备布局和连接方式。

2. 图纸符号与图例- 通用符号：用于表示建筑元素，如墙体、门窗、楼梯等。

- 专用符号：针对特定专业，如电气元件、管道配件等。

- 图例：解释图纸中的符号和标记，帮助理解图纸内容。

3. 尺寸标注- 线性尺寸：表示长度、宽度、高度等。

- 角度尺寸：表示转角和斜边长度。

- 半径/直径尺寸：用于圆形或弧形元素。

4. 比例尺- 表示图纸与实际尺寸的比例关系，如1:100、1:200等。

二、建筑构造知识1. 基础构造- 浅基础：如条形基础、板式基础。

- 深基础：如桩基础、井基础。

2. 墙体构造- 承重墙：承担建筑重量和传递荷载。

- 非承重墙：分隔空间，不承担重量。

- 墙体材料：砖、混凝土、石材、玻璃等。

3. 楼板与地面构造- 楼板类型：钢筋混凝土楼板、预应力混凝土楼板等。

- 地面处理：找平层、保温层、防水层、面层。

4. 屋顶构造- 平屋顶：通常设有防水层和保温层。

- 坡屋顶：利用屋架或桁架支撑，有利于排水。

5. 楼梯构造- 直梯：简单直接，占地小。

- 螺旋梯：节省空间，造型美观。

- 电梯：用于高层建筑的垂直运输。

6. 门窗构造- 门窗类型：固定窗、推拉窗、平开窗等。

- 门窗材料：木材、金属、塑料或复合材料。

7. 结构系统- 框架结构：由梁、柱构成，适用于多层建筑。

- 剪力墙结构：墙体承重，适用于高层建筑。

- 框剪结构：框架与剪力墙结合，提高抗震性能。

三、建筑识图与构造实践1. 图纸阅读与分析- 识别图纸中的各个元素和符号。

- 分析构造要求和材料规格。

- 理解图纸中的尺寸和比例。

2. 施工准备- 根据图纸准备所需材料和设备。

- 制定施工计划和进度安排。

3. 现场施工- 按照图纸和规范进行施工。

建筑识图与构造摘要:建筑识图与构造是一门重要的建筑学科，它关注建筑设计与建筑施工的相关技术和知识。

本文将介绍建筑识图与构造的基本概念、原理和应用，以帮助读者更好地了解和应用这一领域的知识。

1. 引言建筑识图与构造是建筑学科中非常重要的一个领域。

它关注建筑设计与建筑施工的相关技术和知识，是建筑师和建筑工程师必备的基础知识和技能之一。

本文将从建筑识图和建筑构造两个方面来介绍这一学科的基本概念和原理。

2. 建筑识图建筑识图是指通过图纸和图像来表达建筑设计的过程。

它是建筑设计师与建筑施工者之间沟通的桥梁，也是建筑设计师表达自己设计意图的重要手段。

建筑识图包括平面图、立面图、剖面图、细部图等。

平面图用于展示建筑设计在平面方向的布局和构造，立面图用于展示建筑设计在立面方向的外观和构造，剖面图用于展示建筑设计在剖面方向的构造和材料使用，细部图用来展示建筑设计中的细节构造和材料组合。

建筑识图的准确与否直接影响到建筑设计的实施和施工的顺利进行。

3. 建筑构造建筑构造是指建筑物各构件之间的连接和组合方式。

建筑构造包括结构构造、外墙构造、屋面构造等。

结构构造是建筑物的骨架，主要包括梁、柱、墙等。

外墙构造是建筑物外部的墙体构造，主要包括砖墙、石墙、玻璃幕墙等。

屋面构造是建筑物的顶部构造，主要包括瓦片屋面、金属屋面、混凝土屋面等。

建筑构造的选择和设计要考虑到力学原理和结构安全，以及建筑外观的美观和功能的实现。

4. 建筑识图与构造的应用建筑识图与构造的应用非常广泛。

它可以应用于建筑设计中，帮助建筑师更好地表达自己的设计意图。

它也可以应用于建筑施工中，帮助施工人员理解和实施建筑设计。

此外，建筑识图与构造还可以应用于建筑改造与维修中，帮助维修人员理解和实施维修工作。

建筑识图与构造在建筑学科中的地位和作用不可忽视。

5. 建筑识图与构造的发展趋势随着科技的不断进步，建筑识图与构造也在不断发展和创新。

虚拟现实技术和三维建模技术的应用使得建筑识图更加直观和具体。

建筑工程识图与构造建筑工程识图与构造是建筑学领域中一项重要的技术，它涉及到建筑设计、施工和实施过程中所需的图纸和构造技术。

本文将探讨建筑工程识图与构造的基本概念、图纸种类以及构造技术的应用。

一、建筑工程识图建筑工程识图是指通过图纸的方式来表达建筑设计的工程细节和要求，使建筑师、工程师和施工人员能够理解并按照设计意图完成建筑工程。

在建筑识图中，常用的绘图方法包括平面图、立面图、剖面图和细部图等。

1. 平面图平面图是建筑设计中最基本的图纸之一，它以俯视的方式展示建筑物在水平方向上的布局和分布。

平面图通常包括建筑的地面平面、楼层平面和屋顶平面等，通过平面图可以清楚地看到建筑的整体布局和各个功能区域的位置。

2. 立面图立面图是建筑设计中展示建筑物外立面的图纸，它以垂直视角来表达建筑物的形态和外观特征。

立面图能够展示建筑物的立面构造、窗户和门的位置以及建筑物的整体风格与风格元素。

3. 剖面图剖面图是通过沿着建筑物的某一垂直线切割并展示建筑物内部结构的图纸。

剖面图提供了建筑物内部构造、各个楼层之间的关系以及管线、电线等设施的位置。

它对于了解建筑物的垂直结构和内部布局非常重要。

4. 细部图细部图是对建筑物中特定细节进行放大和详细展示的图纸。

比如门窗细部图、楼梯细部图等。

细部图通常包括尺寸标注和材料说明，它能够提供建筑物细节部分的施工要求和技术细节。

二、建筑工程构造建筑工程构造是指建筑物结构、材料和组织形式的安排和组合。

它直接关系到建筑物的稳定性、强度和实用性。

在建筑工程构造中，需要考虑屋面结构、墙体结构、结构连接等。

1. 屋面结构屋面结构是建筑物顶部的覆盖层，它起到了保护建筑物和排水的作用。

常见的屋面结构包括平屋面、坡屋面和拱顶等。

在屋面结构的设计中，需要考虑到材料的耐候性、重量和安装方法等因素。

2. 墙体结构墙体结构是建筑物的支撑结构，它承受着外部荷载和内部荷载的力作用。

墙体结构可以分为承重墙和非承重墙。

承重墙是建筑物的主要支撑结构，它需要具备足够的抗压和抗震能力。

建筑识图与构造引言建筑识图与构造是建筑设计和建筑施工过程中非常重要的一部分。

建筑识图指的是通过图纸等媒介来传达建筑设计师的意图，以便施工人员能够理解并按照设计师的意图进行施工。

而建筑构造则是指建筑物在力学和结构上的组织和构筑方式。

本文将介绍建筑识图与构造的基本概念、常用方法和注意事项。

一、建筑识图1.1 建筑图纸种类建筑图纸是建筑识图的基本工具，它包括平面图、立面图、剖面图和细部图等。

平面图用来表达建筑物的平面布局和空间结构，立面图用来表达建筑物的外立面和立面构造，剖面图用来表达建筑物的纵向构造和内部空间布局，细部图用来表达建筑物的细节构造和连接方法。

1.2 图纸标注与符号为了更好地传达设计师的意图，建筑图纸中使用了丰富的标注和符号。

常见的标注和符号包括尺寸标注、符号代号、阴影、箭头、剖面线等。

这些标注和符号都有着明确的含义和用途，施工人员需要详细了解它们的意义和使用方法。

1.3 工程量的计算与控制在建筑施工过程中，需要对各种材料和施工工艺进行合理的计算和控制。

建筑图纸中通常会给出相关的工程量计算方法和控制要求，施工人员需要准确地进行工程量的计算和控制，以确保施工进度和质量的符合设计要求。

二、建筑构造2.1 结构体系建筑物的结构体系是指建筑物各构件之间的相互关系和组织方式。

常见的结构体系有框架结构、剪力墙结构、桁架结构等。

不同的结构体系适用于不同的建筑类型和功能要求，设计师需要根据具体情况选择合适的结构体系。

2.2 结构构件结构构件是指构成建筑物结构的各个部件，如柱子、梁、墙体等。

结构构件需要具备足够的强度和刚度，以承受和传递加载作用。

设计师需要合理地选择和安排结构构件，以确保建筑物具有足够的稳定性和安全性。

2.3 结构连接方式结构连接方式是指结构构件之间的连接方法和技术。

常见的结构连接方式有焊接、螺栓连接、榫卯连接等。

不同的连接方式适用于不同的结构构件和施工要求，施工人员需要掌握各种连接方式的操作技巧和注意事项。

大一下学期构造与识图知识总概括建筑识图与构造总结1、中心投影：投影中心在有限的距离内发出放射状的投影线，用这些投影线作出的投影。

2、平行投影：当投影中心移至无限远处时，投影线将依一—定的投影方向平行地投射下来。

用平行投影线作出的投影。

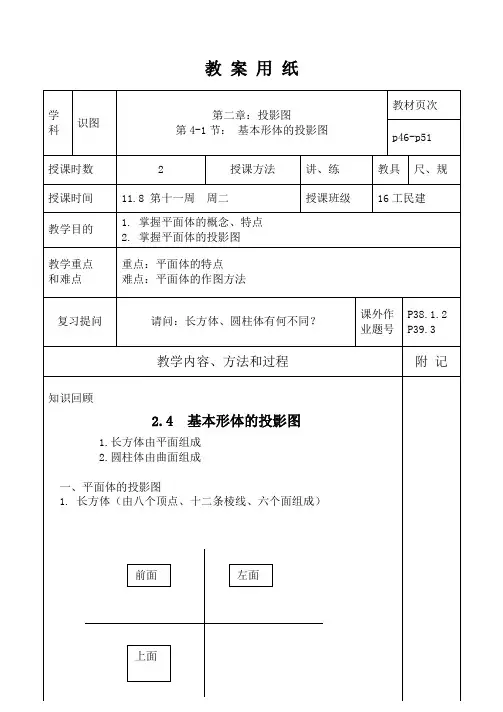

3、正投影的特性：全等性、积聚性、类似性。

4、组合体的组合方式有叠加式、切割式、综合式。

5、剖面图的种类：全剖面图、阶梯剖面图、展开剖面图、半剖面图、分层剖面图、局部剖面图。

6、断面图与剖面图的区别：断面图只需画出物体被剖切后断面的图形；而剖面图除了画出断面图形外，还应画出投影方向所能看到的部分。

断面图与剖面图的剖切符号不同，断面图的剖切符号只画剖切位置线，其长度约6—10mm的粗实线，不画剖视方向线，编号写在投7、断面图的表示形式有移出断面图、重合断面图、中断断面图。

8、房屋的设计一般分为：初步设计和施工设计两个阶段。

9、定位轴线是确定建筑物或建筑物主要承重构建平面位置的重要依10、绝对标高：我国是以青岛附近的黄海平均海平面为零点，以此为基准而设置的标高11、相对标高：标高的基础面（即+—0.000水平面）是根据工程需要而选定的，这类标高称为相对标高。

在一般建筑中，通常取底层室内主要地面作为相对标高的基准面。

建筑平面图的用途：主要反映房屋的平面形状、大小和房间的布置，墙的位置、厚度和材料，门窗的类型和位置等情况。

13、建筑剖面图的用途主要反映房屋内部垂直方向的高度、分层情况、楼地面和屋顶的构造以及各构配件在垂直方向的相互关系等。

它与平面图、立面图相配合，是建筑施工图的重要图样，是施工中的主要依据之14、民用建筑通常是由基础、墙或柱、楼地面、楼梯、屋面、门窗15、建筑构件的耐火极限是指对任一建筑构件按时间——温度标准曲线进行耐火实验，从受到火的作用时起，到失去支持能力，或完整性破坏，或失去隔火作用时为止的这段时间，用小时表示16、影响建筑构造的因素：外力的影响、自然气候的影响、人为因素的影响17、建筑构造的设计原则：坚固实用、技术先进、经济合理、美观大18、建筑模数是选定的标准尺度单位，作为建筑物、建筑构配件、建筑制品以及建筑设备尺寸互相协调中的增值单位19、基础是建筑物的墙或柱深入土中的扩大部分，是建筑物的一部分，它承受建筑物上部结构传来的全部荷载，并将这些荷载连同本身的自重—起传到地基上，地基因此而产生应力和应变。
