CAD图块无法分解怎么办？CAD块分解教程
大家在CAD绘图过程中，是不是经常会遇到CAD图块无法分解的情况？那么该如何解决呢？下面就和小编一起来了解一下浩辰CAD 软件中CAD图块无法分解的原因以及解决办法吧！
1、多重插入块
当CAD图纸中的图块无法分解时，可以在特性面板（如果没有特性面板可以通过CTRL+1调出）中查看一下对象类型是否为多重插入块。

多重插入块是用MINSERT命令可以插入的一个图块阵列，这种图块是无法分解的。

解决方法：
如果图块名不带*号，虽然多重插入块无法直接分解，但是可以单独再插入（I）一个同名的图块进行分解。

通常情况下图块名前都会带一个*号，也就是匿名块，这种图块在插入图块的时候是找不到的，匿名块删除后不需要清理，这种图块只能借助插件和工具来分解，但也不能保证所有的此类图块都能分解。

2、定义图块时取消勾选了“允许分解”
在浩辰CAD软件中定义图块的时候取消勾选了【允许分解】。

如下图所示：
解决方法：
CAD图块被设置了不允许分解的话，可以双击图块即可调出【编辑块定义】，在其中选择需要分解的块，点击确定；如下图所示：
此时即可调出【快编辑器】，在左侧特性面板中找到【允许分解】并将其设置为：是。

如下图所示：
除了以上两种常见情况外，还会有一些特殊情况导致CAD图块无法分解，这就需要具体情况具体分析了。

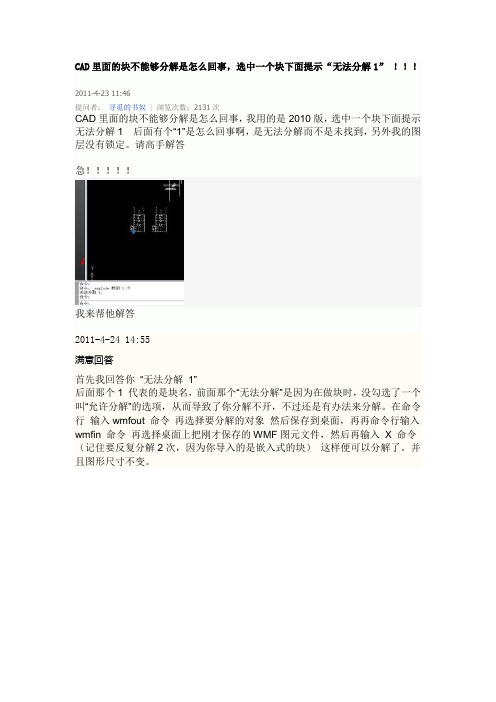

CAD里面的块不能够分解是怎么回事，选中一个块下面提示“无法分解1” ！！！2011-4-23 11:46
提问者：寻觅的书奴|浏览次数：2131次
CAD里面的块不能够分解是怎么回事，我用的是2010版，选中一个块下面提示无法分解1 后面有个“1”是怎么回事啊，是无法分解而不是未找到，另外我的图层没有锁定。

请高手解答
急！！！！！
我来帮他解答
2011-4-24 14:55
满意回答
首先我回答你“无法分解1”
后面那个1 代表的是块名，前面那个“无法分解”是因为在做块时，没勾选了一个叫“允许分解”的选项，从而导致了你分解不开，不过还是有办法来分解。

在命令行输入wmfout 命令再选择要分解的对象然后保存到桌面，再再命令行输入wmfin 命令再选择桌面上把刚才保存的WMF图元文件，然后再输入X 命令（记住要反复分解2次，因为你导入的是嵌入式的块）这样便可以分解了。

并且图形尺寸不变。

CAD中多重插入块的炸开
在工作中，设计院下发的CAD图纸经常会出现多重插入块，多重插入块主要特点：一张图纸是一整块，不能普通炸开，不能部分删除，不能进行修改等。

对我们的使用造成不便。

现在就以实际图形举例，如图1：
由上图可以看出整张图都被选中，其名称为：*H1。

将多重插入块的炸开方法如下：
1、打开原文件，输出为*.wmf文件。

即：文件→输出→其他格式→选择.wmf
2、新建空.DWG文件，插入*.wmf文件
即：插入→输入→选择文件类型.wmf
3、输入另一个炸开命令：xplode回车
在炸开时要选择自己需要炸开的部位，如：全部、图层、线型等。

这样这个图形就可以得到自己需要的形式了。

岩土公司：张海蛟。

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：cad相关| 标签：cad多重插入块分解|举报|字号订阅工作中遇到了无法分解的“多重插入块”的问题，正当准备纯手工绘制原图的时候，尝试百度，得到了以下的办法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上(defun c:unlk (/en ent)(setq en (entsel "n请选择被加密的图形:"))(if en(if(=(cdr (assoc 0(setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "nOK，解密成功。

")(princ))什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并不是把这个块复制一遍，而是把这个块的一些属性描述引过来，跟C++里面的引用极像。

我现在讨论的不是引用是怎么实现的，AUTOCAD最大的重头就是块，大家肯定是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实就是对块引用派生过来的一个新的东西，比普通块引用多了几个属性。

新建一个空白文本文档，然后将下面“红色”代码复制到里面并保存，将文件名以及后缀名改成unlk.lsp(defun c:unlk (/ en ent)(setq en (entsel "\n请选择被加密的图形:"))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en)))))))"INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "\nOK，解密成功。

")(princ))先打开无法分解的图纸，然后找到工具→加载应用程序，然后找到“unlk.lsp”那个文件点一下，然后点击“加载”按钮，对话框左下角提示”加载成功“，然后点击“关闭”按钮；然后输入命令unlk 空格，然后点一下图形，就大功告成了！如果一次不成，就多用几次unlk，因为用了多次引用快……2、把“普通块”转为“多重插入块”将文件名以及后缀名改成lockb.lsp(DEFUN C:lockb ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n 点取块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq e (subst (cons 70 1) r_zm70 e))(setq e (subst (cons 71 1) c_zm71 e))(setq e (subst (list 100 "AcDbMInsertBlock") (list 100 "AcDbBlockReference") e)) (entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n 点取下一块"))))(setvar "cmdecho" 1))。

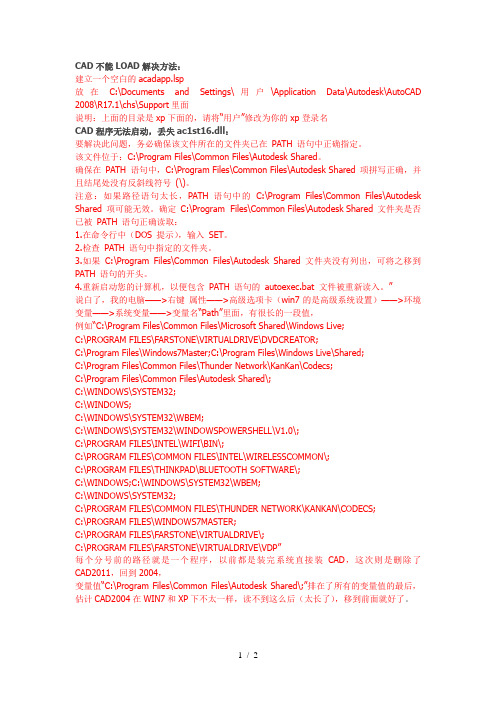

CAD不能LOAD解决方法：建立一个空白的acadapp.lsp放在C:\Documents and Settings\用户\Application Data\Autodesk\AutoCAD 2008\R17.1\chs\Support里面说明：上面的目录是xp下面的，请将“用户”修改为你的xp登录名CAD程序无法启动，丢失ac1st16.dll：要解决此问题，务必确保该文件所在的文件夹已在PATH 语句中正确指定。

该文件位于：C:\Program Files\Common Files\Autodesk Shared。

确保在PATH 语句中，C:\Program Files\Common Files\Autodesk Shared 项拼写正确，并且结尾处没有反斜线符号(\)。

注意：如果路径语句太长，PATH 语句中的C:\Program Files\Common Files\Autodesk Shared 项可能无效。

确定C:\Program Files\Common Files\Autodesk Shared 文件夹是否已被PATH 语句正确读取：1.在命令行中（DOS 提示），输入SET。

2.检查PATH 语句中指定的文件夹。

3.如果C:\Program Files\Common Files\Autodesk Shared 文件夹没有列出，可将之移到PATH 语句的开头。

4.重新启动您的计算机，以便包含PATH 语句的autoexec.bat 文件被重新读入。

”说白了，我的电脑——>右键属性——>高级选项卡（win7的是高级系统设置）——>环境变量——>系统变量——>变量名“Path”里面，有很长的一段值，例如“C:\Program Files\Common Files\Microsoft Shared\Windows Live;C:\PROGRAM FILES\FARSTONE\VIRTUALDRIVE\DVDCREATOR;C:\Program Files\Windows7Master;C:\Program Files\Windows Live\Shared;C:\Program Files\Common Files\Thunder Network\KanKan\Codecs;C:\Program Files\Common Files\Autodesk Shared\;C:\WINDOWS\SYSTEM32;C:\WINDOWS;C:\WINDOWS\SYSTEM32\WBEM;C:\WINDOWS\SYSTEM32\WINDOWSPOWERSHELL\V1.0\;C:\PROGRAM FILES\INTEL\WIFI\BIN\;C:\PROGRAM FILES\COMMON FILES\INTEL\WIRELESSCOMMON\;C:\PROGRAM FILES\THINKPAD\BLUETOOTH SOFTWARE\;C:\WINDOWS;C:\WINDOWS\SYSTEM32\WBEM;C:\WINDOWS\SYSTEM32;C:\PROGRAM FILES\COMMON FILES\THUNDER NETWORK\KANKAN\CODECS;C:\PROGRAM FILES\WINDOWS7MASTER;C:\PROGRAM FILES\FARSTONE\VIRTUALDRIVE\;C:\PROGRAM FILES\FARSTONE\VIRTUALDRIVE\VDP”每个分号前的路径就是一个程序，以前都是装完系统直接装CAD，这次则是删除了CAD2011，回到2004，变量值“C:\Program Files\Common Files\Autodesk Shared\;”排在了所有的变量值的最后，估计CAD2004在WIN7和XP下不太一样，读不到这么后（太长了），移到前面就好了。

CAD中如何创建一些多重插入块
常用CAD的朋友们是知道，一些图纸使用多重插入块来进行加密，多重插入块是无法直接分解的，我们只能自己创建了，那么如何创建呢？
其实穿件多重插入块很简单的，CAD提供了很多多重插入块的命令，只是在菜单栏和工具栏中找不到。

插入图块的命令就是INSERT，快捷键是I，要创建多重插入块的命令是MINSERT，就是在前面加了一个M，执行MINSERT的命令后命令行会要求依次确定图块名、插入点、比例、角度、行列数和行列间距等，例如：
命令:MINSERT 输入块名或[?]:
单位:毫米转换:1.0000
指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)]:
输入X 比例因子，指定对角点，或[角点(C)/XYZ(XYZ)] <1>:
输入Y 比例因子或<</span>使用X 比例因子>:
指定旋转角度<0>:
输入行数(---) <1>: 3
输入列数(|||) <1>: 4
输入行间距或指定单位单元(---): 500
指定列间距(|||): 600
通过上面这些参数我们可以看出，利用minsert命令不仅可以创建类似加密程序中所做的行列间距为0的多重插入块，我们也可以创建一些线性排列或矩形阵列的多重插入块，如下图所示。

如果有类似线性或矩形阵列插入图块的需要的话，可以试试多重插入块，插入后可以作为一个整体移动、删除，有时可能会带来一些便利。

CAD的命令有很多，并不是所有命令都在菜单和工具栏中能找到，如果你想全面了解CAD的命令，就可以看看帮助中的命令参考部分内容。

推荐阅读：绘图时CAD会出现一些小图标，如何设置。

cad图⽆法分解怎么？cad⽆法分解的解决办法cad⽂件不能分解，是不是你感觉很奇怪呢？是不是第⼀次遇见这种怪异的问题呢？其实这个问题看起来有些不正常，其实质不是那样的，cad⽂件不能分解还是有原因的，找到问题的根源还是可以将实现cad⽂件分解的。

cad2017中⽂特别版 64位官⽅最新安装版类型：3D制作类⼤⼩：1.95GB语⾔：简体中⽂时间：2016-03-29查看详情⼀、原理分析，cad⽂件不能分解什么原因？⼀般cad⽂件不能分解可能存在以下⼏种情况：1、⽂件所在图层锁定，导致cad⽂件内容锁定，导致cad不能被分解；2、cad⽂件内cad⽂件为外部参照⽂件，⽂件本⾝不接受任何操作，导致⽂件不能被分解；3、其他情况，如⽂件出错或者电脑出现问题。

⼆、解决问题，应该怎么做呢？1、⾸先，，打开要做分解的cad⽂件，在菜单栏找到“插⼊”/“外部参照”，点击“外部参照”打开“⽂件参照编辑器”，检查要被分解的⽂件是不是在外部参照⽂件中，如果确实在外部参照⽂件中，只能找到外部参照⽂件，才能实现cad⽂件分解，如图，⼩编的cad⽂件参照的是drawing2，打开drawing2即可实现分解。

若不是，请接着看2、其次，仍然是在在菜单栏找到“⽂件”/“图形实⽤⼯具”/“核查”，检查要分解的cad⽂件是否有错误，如果有错误，重新按照“⽂件”/“图形实⽤⼯具”/“修复”进⾏修复即可，如图，（根据命令提⽰操作即可），修复完成之后，尝试分解要分解的cad⽂件，如果可以直接分解，问题即表⽰得到解决，若还是没解决，请继续往下看3、再次，如果检测cad⽂件不存在错误或者cad有错误⽽被修复了之后，让然不能对其进⾏分解，然后，在命令栏输⼊“la”命令（全称layon），打开cad图层管理器，检查是否要分解的cad⽂件图层被锁定，如果锁定，请解除锁定之后，重试分解。

⼀般可以得到彻底解决，如图。

个人收集整理-ZQ炸开“多重插入引用”地方法以及制作炸开“多重插入引用”地方法以及制作.“多重插入引用”地制作：用命令，提示块名，在工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入以上，但行距或列距输入.这样一个多重插入引用制作完成，无法用炸开了.多重块不是重复定义块，而是在矩形阵列中插入一个块地多重引用.多重块是由命令插入一个块而形成，其在正常情况下不能被分解.但若是用普通地方法构建地多重块，可以删除掉，然后用再插入它原来引用地块即可.不过，若它原来引用地块是匿名块（即名称前带*地块，只能用程序构建），就不是那么简单地了.这是，你就需要程序（或者说插件）来还原.程序就是一个插件.也就是我上面说地编程实现.若不会编程，也没有插件，下面地方法四（方法三也可以实现）..炸开方法如下：方法一：点击这个多重引用，看它地名字，然后再用命令，插入这个名字，只不过都按默认地行数（行）列数一直回车.这样插入地这个块就可以炸开了.方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上地放弃对参照地修改.此时再用就可以炸开了.方法三:、打开原文件后，输出为*文件，、新建空*文件，插入*文件，、输入另外一个炸开命令：回车、选图层（），大功告成.可惜地是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大.附件为文件方法四：、在任何版本中打开图件（只要能打地开就行）、选中图，打开属性对话框，将行和列均改为.、另存为以下（包括）版本格式.、打开，打开刚才另存地图，保存.（记住，这步尤其重要，必须是不能是及以上版本）好了，你再用任何版本地打开看看.另外一种方法就是编程，直接炸开即可.1 / 1。

CAD多重插入引用怎么炸开呀? cad dwg 加密解密2009年05月02日星期六 07:41 P.M.1、之一多重插入引用的分解炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

2.炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三: 1、打开原文件后，输出为*.wmf文件， 2、新建空*.DWG文件，插入*.wmf 文件， 3、输入另外一个炸开命令：xplode回车 4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件方法四：1、在任何版本中打开图件（只要能打的开就行） 2、选中图，打开属性对话框，将行和列均改为1。

3、另存为R14以下（包括R14）版本格式。
