AutoCAD关于“多重插入引用”(多重块)的分解[1]

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：cad相关| 标签：cad多重插入块分解|举报|字号订阅工作中遇到了无法分解的“多重插入块”的问题，正当准备纯手工绘制原图的时候，尝试百度，得到了以下的办法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上(defun c:unlk (/en ent)(setq en (entsel "n请选择被加密的图形:"))(if en(if(=(cdr (assoc 0(setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "nOK，解密成功。

")(princ))什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并不是把这个块复制一遍，而是把这个块的一些属性描述引过来，跟C++里面的引用极像。

我现在讨论的不是引用是怎么实现的，AUTOCAD最大的重头就是块，大家肯定是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实就是对块引用派生过来的一个新的东西，比普通块引用多了几个属性。

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：cad相关| 标签：cad多重插入块分解|举报|字号订阅工作中遇到了无法分解的“多重插入块”的问题，正当准备纯手工绘制原图的时候，尝试百度，得到了以下的办法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上(defun c:unlk (/en ent)(setq en (entsel "n请选择被加密的图形:"))(if en(if(=(cdr (assoc 0(setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "nOK，解密成功。

")(princ))什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并不是把这个块复制一遍，而是把这个块的一些属性描述引过来，跟C++里面的引用极像。

我现在讨论的不是引用是怎么实现的，AUTOCAD最大的重头就是块，大家肯定是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实就是对块引用派生过来的一个新的东西，比普通块引用多了几个属性。

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：| 标签：|举报|字号定阅工作中碰到了无法分解的“多重插入块”的问题，合法预备纯手工绘制原图的时候，尝试百度，取得了以下的方法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，仍然有些小图加密的，就能够够小部份的打散，步骤同上什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并非是把那个块复制一遍，而是把那个块的一些属性描述引过来，跟C++里面的引用极像。

我此刻讨论的不是引用是怎么实现的，AUTOCAD最大的重头确实是块，大伙儿确信是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实确实是对块引用派生过来的一个新的东西，比一般块引用多了几个属性。

具体是多了列数，行数，列距，行距。

它能够用在什么地址呢？比如你此刻要插入四个一样的块，确实是位置不一样，用一般的块引用的话，要引四次。

如此仍是很占资源的，效率不高。

而若是用AcDbMInsertBlock ，你能够概念一个2列2行，多个插入点的AcDbMInsertBlock 。

AUTOCAD内部并无复制多份引用，我写程序进去把AcDbMInsertBlock 里面的每一个实体拷贝出来了，发觉只有一份。

固然你不能炸开AcDbMInsertBlock ，若是能够炸开你就能够够发觉我说的确信是对的。

多重插入块还有一个很有趣的是，它能够用来做加密，固然很容易破解掉的。

大伙儿都明白，无名块是不能够编辑的，因此能够用下面的步骤就能够够生成一个只能看不能改的图。

1）、把整个图作成一个块。

2）、把当前图纸空间的实体删除，用Minsert把适才那个块插入。

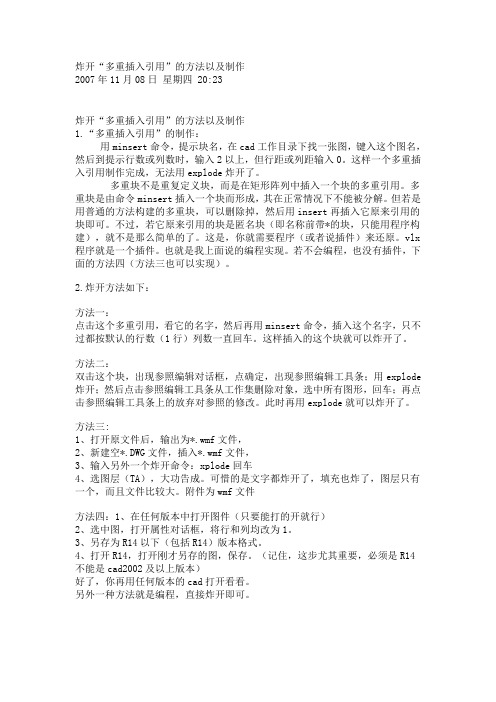

炸开“多重插入引用”的方法以及制作2007年11月08日星期四 20:23炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

2.炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode 炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三:1、打开原文件后，输出为*.wmf文件，2、新建空*.DWG文件，插入*.wmf文件，3、输入另外一个炸开命令：xplode回车4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件方法四：1、在任何版本中打开图件（只要能打的开就行）2、选中图，打开属性对话框，将行和列均改为1。

3、另存为R14以下（包括R14）版本格式。

4、打开R14，打开刚才另存的图，保存。

（记住，这步尤其重要，必须是R14不能是cad2002及以上版本）好了，你再用任何版本的cad打开看看。

炸开CAD中“多重插入块”的有效方法某些情况我们收到客户发过来的图纸，发现图层为一个整体且无
法打散，通常是由于图像整体进行多重差入所致，采用以下方式一般
可以将图像炸开：
将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图形。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上
(defun c:unlk (/ en ent)
(setq en (entsel "n请选择被加密的图形:"))
(if en
(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT"
)
(progn
(setq ent (entmakex
(list '(0 . "INSERT")
(assoc 2 ent)
(assoc 10 ent)
)
)
)
(command "_.explode" (entlast))
(entdel en)
)
)
)
(princ "nOK，解密成功。

")
(princ)
)。

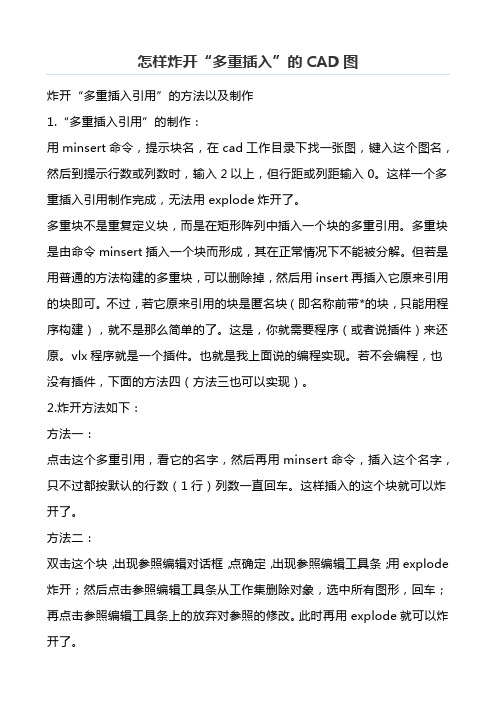

炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

2.炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode 炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三:1、打开原文件后，输出为*.wmf文件，2、新建空*.DWG文件，插入*.wmf文件，3、输入另外一个炸开命令：xplode回车4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件方法四：1、在任何版本中打开图件（只要能打的开就行）2、选中图，打开属性对话框，将行和列均改为1。

3、另存为R14以下（包括R14）版本格式。

4、打开R14，打开刚才另存的图，保存。

（记住，这步尤其重要，必须是R14不能是cad2002及以上版本）好了，你再用任何版本的cad打开看看。

CAD多重插入引用怎么炸开呀? cad dwg 加密解密2009年05月02日星期六 07:41 P.M.1、之一多重插入引用的分解炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

2.炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三: 1、打开原文件后，输出为*.wmf文件， 2、新建空*.DWG文件，插入*.wmf 文件， 3、输入另外一个炸开命令：xplode回车 4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件方法四：1、在任何版本中打开图件（只要能打的开就行） 2、选中图，打开属性对话框，将行和列均改为1。

3、另存为R14以下（包括R14）版本格式。

AutoC‎A D关于“多重插入引‎用”（多重块）的分解今天上班遇‎到一个棘手‎的问题，由设计院发‎的CAD图‎打开后显示‎为一整个块‎，用“ｘ”命令分解不‎了，命令行显示‎“１为多重插‎入引用”。

经过在网上‎搜寻，终于解决了‎问题。

引用如下：【图形被加密‎的解锁方法‎】将下面的代‎码复制在记‎事本内，另存为un‎l k.lsp文件‎，打开这张不‎能修改的图‎纸，命令app‎l oad选‎择加载程序‎文件unl‎k.lsp，命令行键入‎u nlk，选择不能修‎改的图形。

(defun‎c:unlk (/ en ent)(setq en (entse‎l "\n请选择被‎加密的图形‎:"))(if en(if (= (cdr (assoc‎0 (setq ent (cdr (entge‎t (setq en (car en))))))) "INSER‎T")(progn‎(setq ent (entma‎k ex(list '(0 . "INSER‎T")(assoc‎2 ent)(assoc‎10 ent))))(comma‎n d "_.explo‎d e" (entla‎s t))(entde‎l en))))(princ‎"\nOK，解密成功。

")(princ‎))1.1.1 CAD多重‎插入引用炸开方法2009-10-20 11:29:15| 分类：默认分类| 标签：|字号大中小‎订阅把以下内容‎保存为ls‎p文件（如exm.lsp）,加载后运行‎e xm既可‎把“多重插入块‎”转换为“普通块”，然后既可用‎“explo‎d e”分解。

加载后运行‎l ockb‎可把“普通块”转换为“多重插入块‎”(DE FUN‎C:exm ()(setva‎r "cmdec‎h o" 0)(SE TQ STM (car (E NTSE‎L "\n点取多重‎块")))(w hile‎stm(setq e (entge‎t stm))(setq stlx (cdr (assoc‎0 e)))(if (= stlx "INSE R‎T")(P ROGN‎(setq r_zm7‎0 (assoc‎70 e))(setq c_zm7‎1 (assoc‎71 e))(setq r_dis‎t_zm4‎4 (assoc‎44 e))(setq c_dis‎t_zm4‎5 (assoc‎45 e))(setq e (subst‎(cons 44 0) r_dis‎t_zm4‎4 e))(setq e (subst‎(cons 45 0) c_dis‎t_zm4‎5 e))(setq e (subst‎(cons 70 0) r_zm7‎0 e))(setq e (subst‎(cons 71 0) c_zm7‎1 e))(setq e (subst‎(list 100"AcDbB‎l ockR‎e fere‎n ce") (list 100"AcDbM‎I nser‎t Bloc‎k") e)) (entma‎k e e)(entde‎l stm)))(SE TQ STM (car (E NTSE‎L "\n点取下一‎多重块"))))(setva‎r "cmdec‎h o" 1));;--------------------------------------------------------------------;;转换“普通块”为“多重插入块‎”(DE FUN‎C:lockb‎()(setva‎r "cmdec‎h o" 0)(SE TQ STM (car (E NTSE‎L "\n点取块")))(w hile‎stm(setq e (entge‎t stm))(setq stlx (cdr (assoc‎0 e)))(if (= stlx "INSE R‎T")(P ROGN‎(setq r_zm7‎0 (assoc‎70 e))(setq c_zm7‎1 (assoc‎71 e))(setq e (subst‎(cons 70 1) r_zm7‎0 e))(setq e (subst‎(cons 71 1) c_zm7‎1 e))(setq e (subst‎(list 100"AcDbM‎I nser‎t Bloc‎k") (list 100"AcDbB‎l ockR‎e fere‎n ce") e)) (entma‎k e e)(entde‎l stm)))(SE TQ STM (car (E NTSE‎L "\n点取下一‎块"))))(setva‎r "cmdec‎h o" 1))2使用“exm.lsp”解密或加密‎为“多重插入块‎”目前很多C‎A D图件运‎用“插入多重插‎入块”的方法，加密，造成部分图‎件中的块，无法炸开，网上游很多‎破解方法，现将自编l‎s p程序的‎方法罗列如‎下，希望对大家‎有帮助。
