CAD多重插入引用的块破解编辑,CAD图层解密

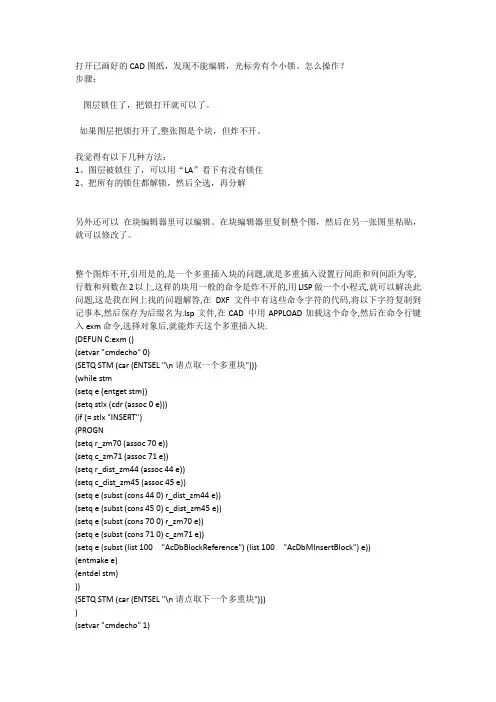

打开已画好的CAD图纸，发现不能编辑，光标旁有个小锁。

怎么操作？步骤：图层锁住了，把锁打开就可以了。

如果图层把锁打开了,整张图是个块，但炸不开。

我觉得有以下几种方法：1、图层被锁住了，可以用“LA”看下有没有锁住2、把所有的锁住都解锁，然后全选，再分解另外还可以在块编辑器里可以编辑。

在块编辑器里复制整个图，然后在另一张图里粘贴，就可以修改了。

整个图炸不开,引用是的,是一个多重插入块的问题,就是多重插入设置行间距和列间距为零, 行数和列数在2以上,这样的块用一般的命令是炸不开的,用LISP做一个小程式,就可以解决此问题,这是我在网上找的问题解答,在DXF文件中有这些命令字符的代码,将以下字符复制到记事本,然后保存为后缀名为.lsp文件,在CAD 中用APPLOAD加载这个命令,然后在命令行键入exm命令,选择对象后,就能炸天这个多重插入块.(DEFUN C:exm ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n请点取一个多重块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq r_dist_zm44 (assoc 44 e))(setq c_dist_zm45 (assoc 45 e))(setq e (subst (cons 44 0) r_dist_zm44 e))(setq e (subst (cons 45 0) c_dist_zm45 e))(setq e (subst (cons 70 0) r_zm70 e))(setq e (subst (cons 71 0) c_zm71 e))(setq e (subst (list 100 "AcDbBlockReference") (list 100 "AcDbMInsertBlock") e)) (entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n请点取下一个多重块"))))(setvar "cmdecho" 1)。

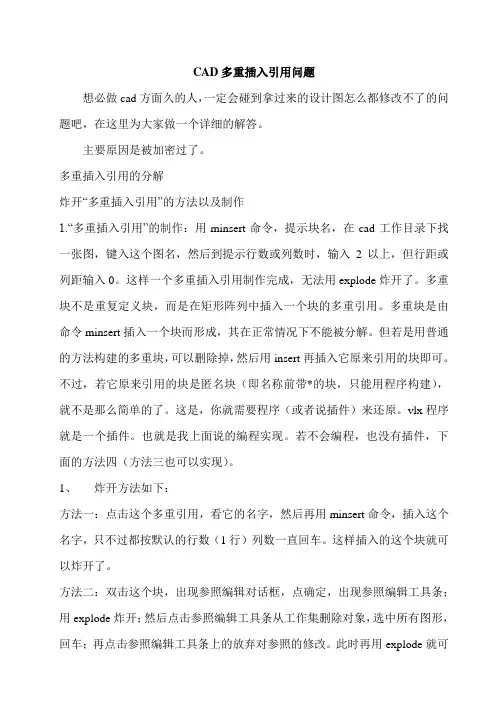

CAD多重插入引用问题想必做cad方面久的人，一定会碰到拿过来的设计图怎么都修改不了的问题吧，在这里为大家做一个详细的解答。

主要原因是被加密过了。

多重插入引用的分解炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

1、炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三: 1、打开原文件后，输出为*.wmf文件，2、新建空*.DWG文件，插入*.wmf文件，3、输入另外一个炸开命令：xplode回车4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件（自己试过这种方法）方法四：1、在任何版本中打开图件（只要能打的开就行）2、选中图，打开属性对话框，将行和列均改为1。

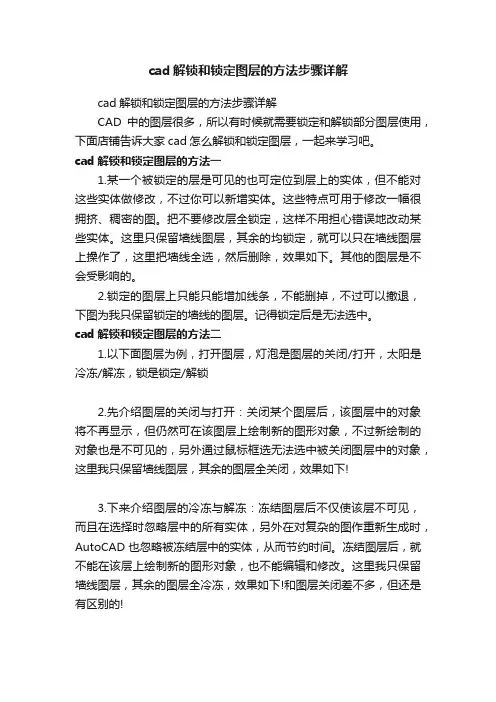

cad解锁和锁定图层的方法步骤详解cad解锁和锁定图层的方法步骤详解CAD中的图层很多，所以有时候就需要锁定和解锁部分图层使用，下面店铺告诉大家cad怎么解锁和锁定图层，一起来学习吧。

cad解锁和锁定图层的方法一1.某一个被锁定的层是可见的也可定位到层上的实体，但不能对这些实体做修改，不过你可以新增实体。

这些特点可用于修改一幅很拥挤、稠密的图。

把不要修改层全锁定，这样不用担心错误地改动某些实体。

这里只保留墙线图层，其余的均锁定，就可以只在墙线图层上操作了，这里把墙线全选，然后删除，效果如下。

其他的图层是不会受影响的。

2.锁定的图层上只能只能增加线条，不能删掉，不过可以撤退，下图为我只保留锁定的墙线的图层。

记得锁定后是无法选中。

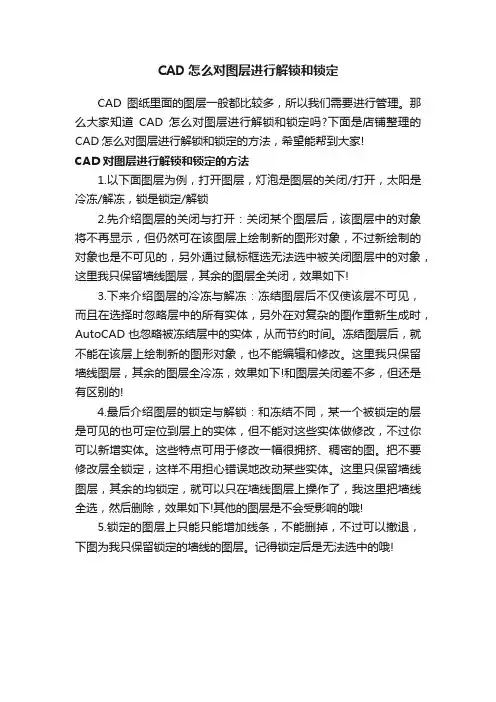

cad解锁和锁定图层的方法二1.以下面图层为例，打开图层，灯泡是图层的关闭/打开，太阳是冷冻/解冻，锁是锁定/解锁2.先介绍图层的关闭与打开：关闭某个图层后，该图层中的对象将不再显示，但仍然可在该图层上绘制新的图形对象，不过新绘制的对象也是不可见的，另外通过鼠标框选无法选中被关闭图层中的对象，这里我只保留墙线图层，其余的图层全关闭，效果如下!3.下来介绍图层的冷冻与解冻：冻结图层后不仅使该层不可见，而且在选择时忽略层中的所有实体，另外在对复杂的图作重新生成时，AutoCAD也忽略被冻结层中的实体，从而节约时间。

冻结图层后，就不能在该层上绘制新的图形对象，也不能编辑和修改。

这里我只保留墙线图层，其余的图层全冷冻，效果如下!和图层关闭差不多，但还是有区别的!4.最后介绍图层的锁定与解锁：和冻结不同，某一个被锁定的层是可见的也可定位到层上的实体，但不能对这些实体做修改，不过你可以新增实体。

这些特点可用于修改一幅很拥挤、稠密的图。

把不要修改层全锁定，这样不用担心错误地改动某些实体。

这里只保留墙线图层，其余的均锁定，就可以只在墙线图层上操作了，我这里把墙线全选，然后删除，效果如下!其他的图层是不会受影响的哦!5.锁定的图层上只能只能增加线条，不能删掉，不过可以撤退，下图为我只保留锁定的墙线的图层。

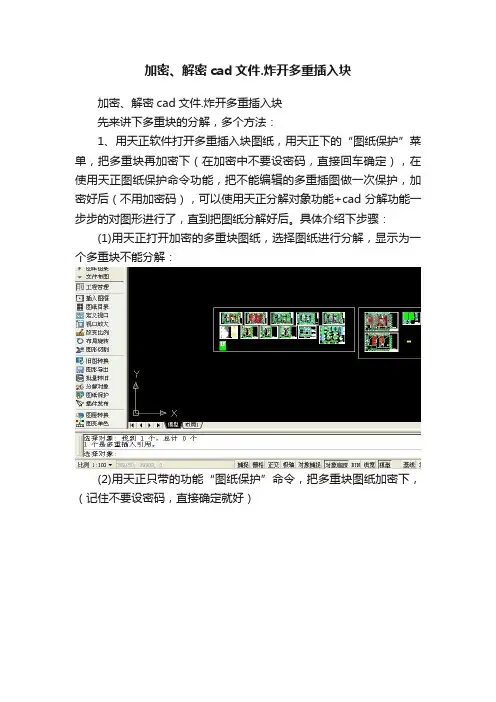

加密、解密cad文件.炸开多重插入块加密、解密cad文件.炸开多重插入块先来讲下多重块的分解，多个方法：1、用天正软件打开多重插入块图纸，用天正下的“图纸保护”菜单，把多重块再加密下（在加密中不要设密码，直接回车确定），在使用天正图纸保护命令功能，把不能编辑的多重插图做一次保护，加密好后（不用加密码），可以使用天正分解对象功能+cad分解功能一步步的对图形进行了，直到把图纸分解好后。

具体介绍下步骤：(1)用天正打开加密的多重块图纸，选择图纸进行分解，显示为一个多重块不能分解：(2)用天正只带的功能“图纸保护”命令，把多重块图纸加密下，（记住不要设密码，直接确定就好）2、输入“CYN-”，将多重插入块转换为普通快，然后可以一步一步的炸开编辑！3、把以下内容保存为lsp文件（如exm.lsp）,加载后运行exm既可把“多重插入块”转换为“普通块”，然后既可用“explode”分解。

加载后运行lockb可把“普通块”转换为“多重插入块”;;-------------------------------------------------------------;;转换“多重插入块”为“普通块”。

(DEFUN C:exm ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n点取多重块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq r_dist_zm44 (assoc 44 e))(setq c_dist_zm45 (assoc 45 e))(setq e (subst (cons 44 0) r_dist_zm44 e))(setq e (subst (cons 45 0) c_dist_zm45 e))(setq e (subst (cons 70 0) r_zm70 e))(setq e (subst (cons 71 0) c_zm71 e))(setq e (subst (list 100"AcDbBlockReference") (list 100"AcDbMInsertBlock") e))(entmake e)(entdel stm)(SETQ STM (car (ENTSEL "\n点取下一多重块"))))(setvar "cmdecho" 1))4、有两个好工具，可以轻松炸开。

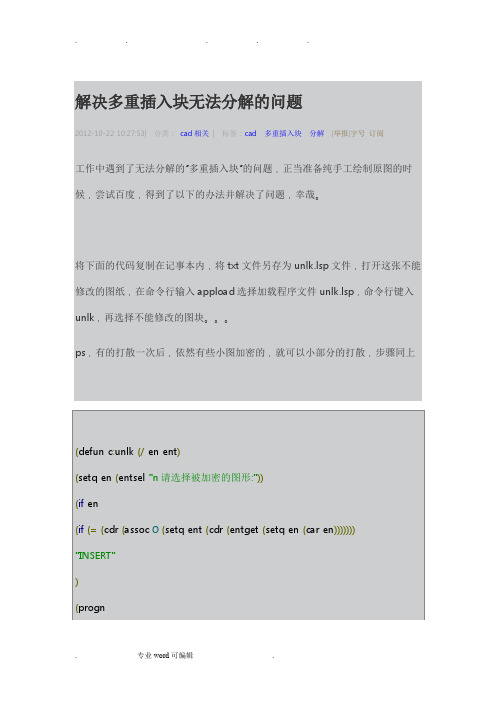

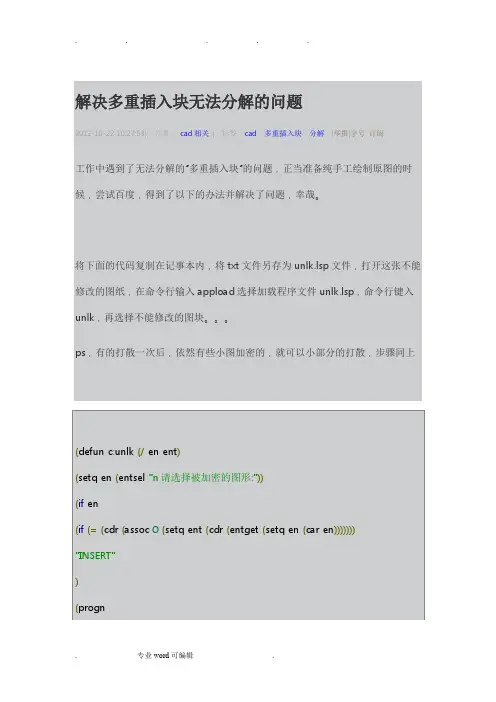

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：cad相关| 标签：cad多重插入块分解|举报|字号订阅工作中遇到了无法分解的“多重插入块”的问题，正当准备纯手工绘制原图的时候，尝试百度，得到了以下的办法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上(defun c:unlk (/en ent)(setq en (entsel "n请选择被加密的图形:"))(if en(if(=(cdr (assoc 0(setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "nOK，解密成功。

")(princ))什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并不是把这个块复制一遍，而是把这个块的一些属性描述引过来，跟C++里面的引用极像。

我现在讨论的不是引用是怎么实现的，AUTOCAD最大的重头就是块，大家肯定是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实就是对块引用派生过来的一个新的东西，比普通块引用多了几个属性。

加密、解密cad文件，炸开多重插入块”CAD图纸加密和解密程序”用法：(2012.10.8日炸开)””1,在autocad中,打开加密的cad图纸.2,点击autocad菜单→> “工具”栏，→> “加载应用程序”，找到解压后的minser.lsp 程序双击，加载成功后，cad命令行显示“已成功加载加密、解密cad文件3, 加载后会出现提示对话框,点确定。

4，在autocad中，在命令行输入xxi,回车，选择要解密的图形，回车。

5，在autocad中，在命令行输入tt2,回车，选择要解密的图形，回车。

6,选择“炸开”工具，回车，选择要解密的图形，回车。

7，重复第6条，即可炸开。

(defun c:xxi (/ a ent elst el nm pt xsc ysc zsc ang xi yi xd yd i ii eli)(setq a (car(entsel)));;块.(setq ent (entget a)elst '(100 66 0 2 10 41 42 43 50 210 330 8 -3)el (vl-remove-if-not '(lambda(x)(member (car x) elst)) ent)el (mapcar '(lambda(x)(if (equal x '(100 . "AcDbInsertBlock")) '(100 . "AcDbBlockReference") x))el))(mapcar '(lambda(x y)(set x (cdr(assoc y ent))))'(nm pt xsc ysc zsc ang xi yi xd yd)'(2 10 41 42 43 50 70 71 44 45));;返回实例:("*U1" (0.0 0.0 0.0) 1.0 1.0 1.0 0.0 2 2 0.0 0.0)(vl-cmdf ".ucs" "_ob" a)(cond((and (equal xd 0. 1e-4)(equal yd 0. 1e-4))(entmake el))((not(= 0 xi yi))(setq i 0 ii 0)(repeat yi(repeat xi(entmake(subst (cons 10 (trans (list (* i xd)(* ii yd) 0.) 1 0))(assoc 10 el)el))(setq i (1+ i)))(setq i 0 ii (1+ ii))))(T nil))(entdel a)(vl-cmdf ".ucs" "p")(princ))(defun c:tt2 (/ a ent elst el nm pt xsc ysc zsc ang xi yi xd yd i ii eli)(setq a (car(entsel)));;块.(setq ent (entget a)elst '(100 66 0 2 10 41 42 43 50 210 330 8 -3)el (vl-remove-if-not '(lambda(x)(member (car x) elst)) ent)el (mapcar '(lambda(x)(if (equal x '(100 . "AcDbInsertBlock")) '(100 . "AcDbBlockReference") x)) el))(mapcar '(lambda(x y)(set x (cdr(assoc y ent))))'(nm pt xsc ysc zsc ang xi yi xd yd)'(2 10 41 42 43 50 70 71 44 45));;返回实例:("*U1" (0.0 0.0 0.0) 1.0 1.0 1.0 0.0 2 2 0.0 0.0);(vl-cmdf ".ucs" "_ob" a)(cond((and (equal xd 0. 1e-4)(equal yd 0. 1e-4))(entmake el))((not(= 0 xi yi))(setq i 0 ii 0)(repeat yi(repeat xi(entmake(subst (cons 10 (trans(list (* i xd)(* ii yd) 0.) a 0))(assoc 10 el)el))(setq i (1+ i)))(setq i 0 ii (1+ ii))))(T nil))(entdel a);(vl-cmdf ".ucs" "p")(princ))。

CAD多重插入引用问题想必做cad方面久的人，一定会碰到拿过来的设计图怎么都修改不了的问题吧，在这里为大家做一个详细的解答。

主要原因是被加密过了。

多重插入引用的分解炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

1、炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三: 1、打开原文件后，输出为*.wmf文件，2、新建空*.DWG文件，插入*.wmf文件，3、输入另外一个炸开命令：xplode回车4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件（自己试过这种方法）方法四：1、在任何版本中打开图件（只要能打的开就行）2、选中图，打开属性对话框，将行和列均改为1。

CAD中的图层锁定和解锁技巧图层是CAD软件中非常重要的一个概念，它能够帮助我们对绘图内容进行组织和管理。

在CAD软件中，我们通常会遇到需要锁定或解锁某个图层的情况。

本文将介绍一些图层锁定和解锁的常用技巧，帮助读者更加高效地使用CAD软件。

首先，图层的锁定功能可以帮助我们保护一些重要的图层，防止在编辑过程中对其进行误操作。

当我们需要锁定某个图层时，可以按下图中的锁定按钮：（插入图1：锁定按钮图标）点击该按钮后，该图层将被锁定，我们将无法对其进行编辑、移动或删除等操作。

这在涉及到一些已经完成的图层或者需要维持不变的底图时特别有用。

但是，在某些情况下，我们可能需要对锁定的图层进行一些修改或操作。

这时，我们就需要使用解锁功能。

解锁某个图层非常简单，只需要按下图中的解锁按钮：（插入图2：解锁按钮图标）点击解锁按钮后，我们将可以对该图层进行编辑、移动或删除等操作。

这对于我们需要修改已锁定图层上的特定元素时非常有用。

除了整个图层的锁定和解锁，CAD软件还提供了图层中具体对象的锁定和解锁功能。

这在我们希望保护某个特定对象免受误操作影响时非常有用。

要锁定特定对象，我们可以选中该对象，然后使用右键菜单中的锁定选项进行操作。

同样，要解锁某个已锁定的对象，我们只需要选中它，然后使用右键菜单中的解锁选项即可。

（插入图3：右键菜单锁定和解锁选项）图层锁定和解锁功能对于多人协同项目的进行非常重要。

因为当多个人同时编辑一个绘图文件时，很容易造成对方的修改互相覆盖。

使用图层锁定功能，我们可以将绘图内容分为不同的图层，并为每个人分配一个特定的图层。

当某人需要编辑自己的图层时，只需要锁定其他人的图层，这样就可以避免互相修改的冲突。

此外，图层锁定和解锁功能还能够帮助我们在进行复杂绘图时更好地组织绘图内容。

我们可以将不同类型的图元放置在不同的图层中，并通过图层的锁定和解锁来控制其显示和编辑。

总之，图层锁定和解锁是CAD软件中非常实用的功能。

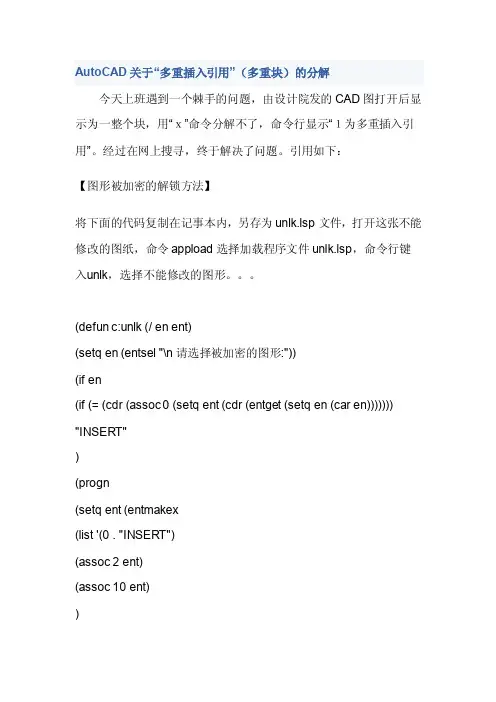

AutoC‎A D关于“多重插入引‎用”（多重块）的分解今天上班遇‎到一个棘手‎的问题，由设计院发‎的CAD图‎打开后显示‎为一整个块‎，用“ｘ”命令分解不‎了，命令行显示‎“１为多重插‎入引用”。
