CAD多重引用插入分解及制作

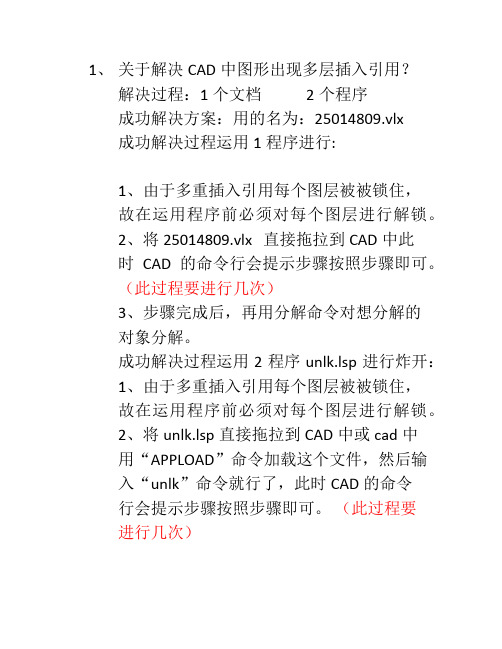

1、关于解决CAD中图形出现多层插入引用？
解决过程：1个文档 2个程序
成功解决方案：用的名为：25014809.vlx
成功解决过程运用1程序进行:
1、由于多重插入引用每个图层被被锁住，
故在运用程序前必须对每个图层进行解锁。

2、将25014809.vlx 直接拖拉到CAD中此
时CAD的命令行会提示步骤按照步骤即可。

（此过程要进行几次）
3、步骤完成后，再用分解命令对想分解的
对象分解。

成功解决过程运用2程序unlk.lsp进行炸开：
1、由于多重插入引用每个图层被被锁住，
故在运用程序前必须对每个图层进行解锁。

2、将unlk.lsp直接拖拉到CAD中或cad中
用“APPLOAD”命令加载这个文件，然后输
入“unlk”命令就行了，此时CAD的命令
行会提示步骤按照步骤即可。

（此过程要
进行几次）
3、步骤完成后，再用分解命令对想分解的对象分解。

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：cad相关| 标签：cad多重插入块分解|举报|字号订阅工作中遇到了无法分解的“多重插入块”的问题，正当准备纯手工绘制原图的时候，尝试百度，得到了以下的办法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上(defun c:unlk (/en ent)(setq en (entsel "n请选择被加密的图形:"))(if en(if(=(cdr (assoc 0(setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "nOK，解密成功。

")(princ))什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并不是把这个块复制一遍，而是把这个块的一些属性描述引过来，跟C++里面的引用极像。

我现在讨论的不是引用是怎么实现的，AUTOCAD最大的重头就是块，大家肯定是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实就是对块引用派生过来的一个新的东西，比普通块引用多了几个属性。

CAD多重插入引用的块破解编辑,CAD图层解密
CAD多重插入引用的块破解编辑，CAD图层解密
将下面的代码复制在记事本内，另存为unlk.lsp文件，打开这张不能修改的图纸，命令appload选择加载程序文件unlk.lsp，命令行键入unlk，选择不能修改的图形。

然后“分解”、“保存”。

立即可以想干嘛干嘛了。

自己做个吧
在记事本中复制以下内容：
(defun c:unlk (/ en ent)
(setq en (entsel "\n请选择被加密的图形:"))
(if en
(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT"
)
(progn
(setq ent (entmakex
(list '(0 . "INSERT")
(assoc 2 ent)
(assoc 10 ent)
)
)
)
(command "_.explode" (entlast))
(entdel en)
)
)
)
(princ "\nOK，解密成功。

")
(princ)
)
保存为“unlk.lsp”文件
cad中用“APPLOAD”命令加载这个文件，然后输入“unlk”命令就行了。

⽤多重插⼊块加密的CAD图纸如何分解？
⽤多重插⼊块加密的CAD图纸如何分解？
有时候打开⼀些图纸时，发现图纸是⼀个完整的多重插⼊块，这种块⽆法炸开和编辑。

这种图纸怎么解开呢？
如果我们在属性框（CTRL+1）中看多重插⼊块的块名前没有星(*)号，也就是⼀个普通块的多重插⼊块，这种情况就⽐较好办了，处理的⽅法有很多种。

⽅法：先在属性框中看⼀下并记住此图块的名称，然后直接将此图块删除，重新⽤I(插⼊)命令插⼊⼀个此图块，直接将插⼊的图块炸开即可。

假设在属性框中看到图块的名称带星(*)号，那这种图块通常是⽤程序⽣成的匿名块，这种图块⽆法再插⼊，即使将⾏列数改成1，也是⽆法炸开的，如下图所⽰。

遇到这种情况怎么办呢？⽅法也有两种：
⽅法1：将图形输出成⽮量格式的其他图形，然后再导⼊，例如打印成PLT，再导⼊PLT⽂件，或者输出成WMF（WMFOUT），再输⼊成WMF⽂件(WMFIN)，然后炸开。

这种⽅式虽然适⽤于各种情况的图形，但由于这些⽂件格式⽀持的图形类型⽐较少，因此标注、⽂字等图形都会被打散，会给后⾯的编辑带来很多⿇烦，显然不是⼤家希望使⽤的⽅法。

⽅法2：⽤插件，⽹上有专门对付这种图块的插件，叫做LOCKDWG.VLX，在此处分享给⼤家，使⽤⽅法如下：
1、输⼊AP命令，打开加载对话框，加载lockdwg.vlx。

2、输⼊unlockdwg命令，回车，会确认是否已备份⽂件，输⼊Y后回车，你的图纸就会被炸开了。

下载地址：
⽅法1，会改变图形⽐例，插件不会改变
以上技巧适⽤于AUTOCAD、浩⾠CAD等类似的CAD软件。

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：| 标签：|举报|字号定阅工作中碰到了无法分解的“多重插入块”的问题，合法预备纯手工绘制原图的时候，尝试百度，取得了以下的方法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，仍然有些小图加密的，就能够够小部份的打散，步骤同上什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并非是把那个块复制一遍，而是把那个块的一些属性描述引过来，跟C++里面的引用极像。

我此刻讨论的不是引用是怎么实现的，AUTOCAD最大的重头确实是块，大伙儿确信是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实确实是对块引用派生过来的一个新的东西，比一般块引用多了几个属性。

具体是多了列数，行数，列距，行距。

它能够用在什么地址呢？比如你此刻要插入四个一样的块，确实是位置不一样，用一般的块引用的话，要引四次。

如此仍是很占资源的，效率不高。

而若是用AcDbMInsertBlock ，你能够概念一个2列2行，多个插入点的AcDbMInsertBlock 。

AUTOCAD内部并无复制多份引用，我写程序进去把AcDbMInsertBlock 里面的每一个实体拷贝出来了，发觉只有一份。

固然你不能炸开AcDbMInsertBlock ，若是能够炸开你就能够够发觉我说的确信是对的。

多重插入块还有一个很有趣的是，它能够用来做加密，固然很容易破解掉的。

大伙儿都明白，无名块是不能够编辑的，因此能够用下面的步骤就能够够生成一个只能看不能改的图。

1）、把整个图作成一个块。

2）、把当前图纸空间的实体删除，用Minsert把适才那个块插入。

C A D不能炸开-“1为多重插入引
用”解决(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
CAD不能炸开，“１为多重插入引用”解决
最近天上班遇到一个棘手的问题，由设计院发的CAD图打开后显示为一整个块，用“ｘ”命令分解不了，命令行显示“１为多重插入引用”。

经过在网上搜寻，终于解决了问题。

引用如下：
将下面的代码复制在记事本内，另存为文件，打开这张不能修改的图纸，命令appload选择加载程序文件，命令行键入unlk，选择不能修改的图形。

(defun c:unlk (/ en ent)
(setq en (entsel "\n请选择图形:"))
(if en
(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT"
)
(progn
(setq ent (entmakex
(list '(0 . "INSERT")
(assoc 2 ent)
(assoc 10 ent)
)
)
)
(command "" (entlast))
(entdel en)
)
)
)
(princ "\nOK")
(princ)
)
22。

CAD中如何创建一些多重插入块
常用CAD的朋友们是知道，一些图纸使用多重插入块来进行加密，多重插入块是无法直接分解的，我们只能自己创建了，那么如何创建呢？
其实穿件多重插入块很简单的，CAD提供了很多多重插入块的命令，只是在菜单栏和工具栏中找不到。

插入图块的命令就是INSERT，快捷键是I，要创建多重插入块的命令是MINSERT，就是在前面加了一个M，执行MINSERT的命令后命令行会要求依次确定图块名、插入点、比例、角度、行列数和行列间距等，例如：
命令:MINSERT 输入块名或[?]:
单位:毫米转换:1.0000
指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)]:
输入X 比例因子，指定对角点，或[角点(C)/XYZ(XYZ)] <1>:
输入Y 比例因子或<</span>使用X 比例因子>:
指定旋转角度<0>:
输入行数(---) <1>: 3
输入列数(|||) <1>: 4
输入行间距或指定单位单元(---): 500
指定列间距(|||): 600
通过上面这些参数我们可以看出，利用minsert命令不仅可以创建类似加密程序中所做的行列间距为0的多重插入块，我们也可以创建一些线性排列或矩形阵列的多重插入块，如下图所示。

如果有类似线性或矩形阵列插入图块的需要的话，可以试试多重插入块，插入后可以作为一个整体移动、删除，有时可能会带来一些便利。

CAD的命令有很多，并不是所有命令都在菜单和工具栏中能找到，如果你想全面了解CAD的命令，就可以看看帮助中的命令参考部分内容。

推荐阅读：绘图时CAD会出现一些小图标，如何设置。

cad打散多重插入块的方法一个自编的LISP文件,把以下红色部分文字复制在记事本,然后另存为后缀名为.LSP格式的文件.然后在CAD中,APPLOAD加载这个小程式后--命令行键入EXM123.按命令行提示,然后就能用REFEDIT和EXPLODE命令了(DEFUN C:exm123 ()(setvar "cmdecho" 0);;;保存系统变量.(SETQ STM (car (ENTSEL "\n点取多重块")));;;选择(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT");;;条件判断(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq r_dist_zm44 (assoc 44 e))(setq c_dist_zm45 (assoc 45 e))(setq e (subst (cons 44 0) r_dist_zm44 e))(setq e (subst (cons 45 0) c_dist_zm45 e))(setq e (subst (cons 70 0) r_zm70 e))(setq e (subst (cons 71 0) c_zm71 e))(setq e (subst (list 100 "AcDbBlockReference") (list 100 "AcDbMInsertBlock") e)) (entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n点取下一多重块"))))(setvar "cmdecho" 1))打开cad输入APPLOAD加载编辑好的lsp文件即可，有的计算机系统可能会丢失元素，打散后须与原图比对一下，最好使用新版cad。

CAD多重引用与链接的使用方法CAD（计算机辅助设计）软件是工程师、建筑师和设计师们必不可少的工具。

其中一个重要的功能是多重引用与链接，它可以帮助用户快速创建和管理复杂的设计项目。

本文将介绍CAD软件中多重引用与链接功能的使用方法。

1. 什么是多重引用与链接？多重引用与链接是CAD软件中的一种功能，它可以将不同的图纸或模型相互关联起来。

通过多重引用与链接，用户可以在一个主要图纸中引用其他图纸或模型的内容，从而实现在不同图纸间共享和同步更新设计数据的目的。

这种关联关系可以保持设计的一致性，并节省用户的时间和精力。

2. 创建多重引用在CAD软件中，使用多重引用功能可以将其他图纸或模型嵌入到当前的主要图纸中。

以下是创建多重引用的步骤：首先，打开主要图纸，在需要插入其他图纸或模型的位置，执行插入命令（通常是通过菜单或快捷键）。

接下来，在弹出的插入对话框中，选择需要插入的文件，然后点击“确定”按钮。

在插入的选项中，选择“嵌入”选项，以确保被插入的图纸或模型与主要图纸关联。

最后，根据需要设置插入的位置和缩放比例，然后点击“确定”按钮完成插入操作。

通过以上步骤，您成功地在主要图纸中创建了多重引用。

3. 更新和管理多重引用一旦多重引用创建完成，如果被引用的图纸或模型发生了更新，CAD软件可以自动检测到该变化并提示用户是否更新。

以下是更新和管理多重引用的方法：首先，打开主要图纸，点击“编辑”菜单中的“外部参照管理器”选项。

在外部参照管理器对话框中，可以看到所有被引用的图纸或模型的列表。

选中需要更新的引用项，点击“更新”按钮。

根据需要选择更新的方式，可以选择从原始文件更新或者选择指定的文件进行更新。

点击“确定”按钮进行更新，CAD软件将自动将被引用的图纸或模型的最新内容更新到主要图纸中。

通过以上步骤，您可以轻松地更新和管理多重引用，确保设计数据的同步和一致性。

4. 链接外部文件除了多重引用外，CAD软件还提供了链接外部文件的功能。

CAD加密解密多重插入引用炸开方法【亲测】现在越来越多的人喜欢加密图了。

多重插入引用就是经常会使用的图纸加密技术，永远无法解开的死锁。

方法一：有两个好工具，可以轻松炸开。

一个是AutoCAD 快速加载AutoLISP 文件：wjjm；另一个cad加密插件，请大家使用。

具体方法：AutoCAD 快速加载AutoLISP 文件wjjm的使用：用cad打开需要炸开的文件，将wjjm直接拖入cad窗口，命令行输入wjmm，回车后按提示操作即可。

操作步骤：①于CAD中，选择：“工具”菜单→“加载应用程序”选项。

②于对话框中选择文件“wjjm”，进行应用程序加载。

③于CAD命令行中，输入“wjjm”命令，然后选择需要保护的图块，随便点击即可取消保护。

方法二：输入“CYN-”，将多重插入块转换为普通快，然后可以炸开编辑方法三：把以下内容保存为lsp文件（如exm.lsp）,加载后运行exm既可把“多重插入块”转换为“普通块”，然后既可用“explode”分解。

加载后运行lockb可把“普通块”转换为“多重插入块”;;-------------------------------------------------------------;;转换“多重插入块”为“普通块”。

(DEFUN C:exm ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n点取多重块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq r_dist_zm44 (assoc 44 e))(setq c_dist_zm45 (assoc 45 e))(setq e (subst (cons 44 0) r_dist_zm44 e))(setq e (subst (cons 45 0) c_dist_zm45 e))(setq e (subst (cons 70 0) r_zm70 e))(setq e (subst (cons 71 0) c_zm71 e))(setq e (subst (list 100"AcDbBlockReference") (list 100"AcDbMInsertBlock") e)) (entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n点取下一多重块"))))(setvar "cmdecho" 1));;--------------------------------------------------------------------;;转换“普通块”为“多重插入块”(DEFUN C:lockb ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n点取块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq e (subst (cons 70 1) r_zm70 e))(setq e (subst (cons 71 1) c_zm71 e))(setq e (subst (list 100"AcDbMInsertBlock") (list 100"AcDbBlockReference") e)) (entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n点取下一块"))) )(setvar "cmdecho" 1))。
