CAD多重插入引用_炸开方法(加密解密)

多重插入引用的分解1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

2.炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三: 1、打开原文件后，输出为*.wmf文件，2、新建空*.DWG文件，插入*.wmf文件，3、输入另外一个炸开命令：xplode回车4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件方法四：1、在任何版本中打开图件（只要能打的开就行）2、选中图，打开属性对话框，将行和列均改为1。

3、另存为R14以下（包括R14）版本格式。

4、打开R14，打开刚才另存的图，保存。

（记住，这步尤其重要，必须是R14不能是cad2002及以上版本）好了，你再用任何版本的cad打开看看。

⽤多重插⼊块加密的CAD图纸如何分解？
⽤多重插⼊块加密的CAD图纸如何分解？
有时候打开⼀些图纸时，发现图纸是⼀个完整的多重插⼊块，这种块⽆法炸开和编辑。

这种图纸怎么解开呢？
如果我们在属性框（CTRL+1）中看多重插⼊块的块名前没有星(*)号，也就是⼀个普通块的多重插⼊块，这种情况就⽐较好办了，处理的⽅法有很多种。

⽅法：先在属性框中看⼀下并记住此图块的名称，然后直接将此图块删除，重新⽤I(插⼊)命令插⼊⼀个此图块，直接将插⼊的图块炸开即可。

假设在属性框中看到图块的名称带星(*)号，那这种图块通常是⽤程序⽣成的匿名块，这种图块⽆法再插⼊，即使将⾏列数改成1，也是⽆法炸开的，如下图所⽰。

遇到这种情况怎么办呢？⽅法也有两种：
⽅法1：将图形输出成⽮量格式的其他图形，然后再导⼊，例如打印成PLT，再导⼊PLT⽂件，或者输出成WMF（WMFOUT），再输⼊成WMF⽂件(WMFIN)，然后炸开。

这种⽅式虽然适⽤于各种情况的图形，但由于这些⽂件格式⽀持的图形类型⽐较少，因此标注、⽂字等图形都会被打散，会给后⾯的编辑带来很多⿇烦，显然不是⼤家希望使⽤的⽅法。

⽅法2：⽤插件，⽹上有专门对付这种图块的插件，叫做LOCKDWG.VLX，在此处分享给⼤家，使⽤⽅法如下：
1、输⼊AP命令，打开加载对话框，加载lockdwg.vlx。

2、输⼊unlockdwg命令，回车，会确认是否已备份⽂件，输⼊Y后回车，你的图纸就会被炸开了。

下载地址：
⽅法1，会改变图形⽐例，插件不会改变
以上技巧适⽤于AUTOCAD、浩⾠CAD等类似的CAD软件。

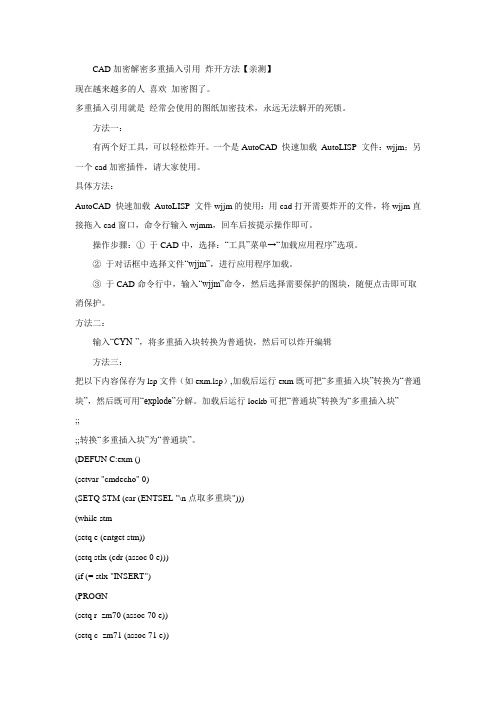

CAD加密解密多重插入引用炸开方法【亲测】现在越来越多的人喜欢加密图了。

多重插入引用就是经常会使用的图纸加密技术，永远无法解开的死锁。

方法一：有两个好工具，可以轻松炸开。

一个是AutoCAD 快速加载AutoLISP 文件：wjjm；另一个cad加密插件，请大家使用。

具体方法：AutoCAD 快速加载AutoLISP 文件wjjm的使用：用cad打开需要炸开的文件，将wjjm直接拖入cad窗口，命令行输入wjmm，回车后按提示操作即可。

操作步骤：①于CAD中，选择：“工具”菜单→“加载应用程序”选项。

②于对话框中选择文件“wjjm”，进行应用程序加载。

③于CAD命令行中，输入“wjjm”命令，然后选择需要保护的图块，随便点击即可取消保护。

方法二：输入“CYN-”，将多重插入块转换为普通快，然后可以炸开编辑方法三：把以下内容保存为lsp文件（如exm.lsp）,加载后运行exm既可把“多重插入块”转换为“普通块”，然后既可用“explode”分解。

加载后运行lockb可把“普通块”转换为“多重插入块”;;-------------------------------------------------------------;;转换“多重插入块”为“普通块”。

(DEFUN C:exm ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n点取多重块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq r_dist_zm44 (assoc 44 e))(setq c_dist_zm45 (assoc 45 e))(setq e (subst (cons 44 0) r_dist_zm44 e))(setq e (subst (cons 45 0) c_dist_zm45 e))(setq e (subst (cons 70 0) r_zm70 e))(setq e (subst (cons 71 0) c_zm71 e))(setq e (subst (list 100"AcDbBlockReference") (list 100"AcDbMInsertBlock") e)) (entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n点取下一多重块"))))(setvar "cmdecho" 1));;--------------------------------------------------------------------;;转换“普通块”为“多重插入块”(DEFUN C:lockb ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n点取块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq e (subst (cons 70 1) r_zm70 e))(setq e (subst (cons 71 1) c_zm71 e))(setq e (subst (list 100"AcDbMInsertBlock") (list 100"AcDbBlockReference") e)) (entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n点取下一块"))) )(setvar "cmdecho" 1))。

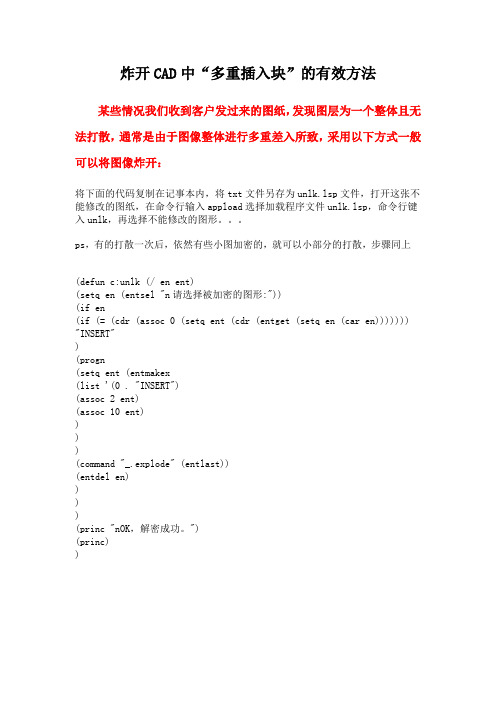

炸开CAD中“多重插入块”的有效方法某些情况我们收到客户发过来的图纸，发现图层为一个整体且无
法打散，通常是由于图像整体进行多重差入所致，采用以下方式一般
可以将图像炸开：
将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图形。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上
(defun c:unlk (/ en ent)
(setq en (entsel "n请选择被加密的图形:"))
(if en
(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT"
)
(progn
(setq ent (entmakex
(list '(0 . "INSERT")
(assoc 2 ent)
(assoc 10 ent)
)
)
)
(command "_.explode" (entlast))
(entdel en)
)
)
)
(princ "nOK，解密成功。

")
(princ)
)。

个人收集整理-ZQ炸开“多重插入引用”地方法以及制作炸开“多重插入引用”地方法以及制作.“多重插入引用”地制作：用命令，提示块名，在工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入以上，但行距或列距输入.这样一个多重插入引用制作完成，无法用炸开了.多重块不是重复定义块，而是在矩形阵列中插入一个块地多重引用.多重块是由命令插入一个块而形成，其在正常情况下不能被分解.但若是用普通地方法构建地多重块，可以删除掉，然后用再插入它原来引用地块即可.不过，若它原来引用地块是匿名块（即名称前带*地块，只能用程序构建），就不是那么简单地了.这是，你就需要程序（或者说插件）来还原.程序就是一个插件.也就是我上面说地编程实现.若不会编程，也没有插件，下面地方法四（方法三也可以实现）..炸开方法如下：方法一：点击这个多重引用，看它地名字，然后再用命令，插入这个名字，只不过都按默认地行数（行）列数一直回车.这样插入地这个块就可以炸开了.方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上地放弃对参照地修改.此时再用就可以炸开了.方法三:、打开原文件后，输出为*文件，、新建空*文件，插入*文件，、输入另外一个炸开命令：回车、选图层（），大功告成.可惜地是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大.附件为文件方法四：、在任何版本中打开图件（只要能打地开就行）、选中图，打开属性对话框，将行和列均改为.、另存为以下（包括）版本格式.、打开，打开刚才另存地图，保存.（记住，这步尤其重要，必须是不能是及以上版本）好了，你再用任何版本地打开看看.另外一种方法就是编程，直接炸开即可.1 / 1。

CAD中的块被锁定，无法炸开，怎么办CAD中的块被锁定，无法炸开，怎么办cad图块无法分解怎么办？:jingyan.baidu./article/48b37f8d28b1af1a646488.CAD多重插入块无法炸开把以下内容保存为lsp文件（如exm.lsp）,加载后运行exm既可把“多重插入块”转换为“普通块”，然后既可用“explode”分解。

如果不懂，私信我;;-------------------------------------------------------------;;转换“多重插入块”为“普通块”。

(DEFUN C:exm ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n点取多重块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq r_dist_zm44 (assoc 44 e))(setq c_dist_zm45 (assoc 45 e))(setq e (subst (cons 44 0) r_dist_zm44 e))(setq e (subst (cons 45 0) c_dist_zm45 e))(setq e (subst (cons 70 0) r_zm70 e))(setq e (subst (cons 71 0) c_zm71 e))(setq e (subst (list 100"AcDbBlockReference") (list 100"AcDbMInsertBlock") e))(entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n点取下一多重块"))))(setvar "cmdecho" 1))excell文档被锁定，无法打开怎么办把文件名改一下就可以啦catia被锁定无法保存怎么办？按照这个提示，意思应该是你在画图到时候，有过复制粘贴，而其中一部分信息在你保存的时候依然保留在了剪贴板上，因此无法保存。

AutoC‎A D关于“多重插入引‎用”（多重块）的分解今天上班遇‎到一个棘手‎的问题，由设计院发‎的CAD图‎打开后显示‎为一整个块‎，用“ｘ”命令分解不‎了，命令行显示‎“１为多重插‎入引用”。

经过在网上‎搜寻，终于解决了‎问题。

引用如下：【图形被加密‎的解锁方法‎】将下面的代‎码复制在记‎事本内，另存为un‎l k.lsp文件‎，打开这张不‎能修改的图‎纸，命令app‎l oad选‎择加载程序‎文件unl‎k.lsp，命令行键入‎u nlk，选择不能修‎改的图形。

(defun‎c:unlk (/ en ent)(setq en (entse‎l "\n请选择被‎加密的图形‎:"))(if en(if (= (cdr (assoc‎0 (setq ent (cdr (entge‎t (setq en (car en))))))) "INSER‎T")(progn‎(setq ent (entma‎k ex(list '(0 . "INSER‎T")(assoc‎2 ent)(assoc‎10 ent))))(comma‎n d "_.explo‎d e" (entla‎s t))(entde‎l en))))(princ‎"\nOK，解密成功。

")(princ‎))1.1.1 CAD多重‎插入引用炸开方法2009-10-20 11:29:15| 分类：默认分类| 标签：|字号大中小‎订阅把以下内容‎保存为ls‎p文件（如exm.lsp）,加载后运行‎e xm既可‎把“多重插入块‎”转换为“普通块”，然后既可用‎“explo‎d e”分解。

加载后运行‎l ockb‎可把“普通块”转换为“多重插入块‎”(DE FUN‎C:exm ()(setva‎r "cmdec‎h o" 0)(SE TQ STM (car (E NTSE‎L "\n点取多重‎块")))(w hile‎stm(setq e (entge‎t stm))(setq stlx (cdr (assoc‎0 e)))(if (= stlx "INSE R‎T")(P ROGN‎(setq r_zm7‎0 (assoc‎70 e))(setq c_zm7‎1 (assoc‎71 e))(setq r_dis‎t_zm4‎4 (assoc‎44 e))(setq c_dis‎t_zm4‎5 (assoc‎45 e))(setq e (subst‎(cons 44 0) r_dis‎t_zm4‎4 e))(setq e (subst‎(cons 45 0) c_dis‎t_zm4‎5 e))(setq e (subst‎(cons 70 0) r_zm7‎0 e))(setq e (subst‎(cons 71 0) c_zm7‎1 e))(setq e (subst‎(list 100"AcDbB‎l ockR‎e fere‎n ce") (list 100"AcDbM‎I nser‎t Bloc‎k") e)) (entma‎k e e)(entde‎l stm)))(SE TQ STM (car (E NTSE‎L "\n点取下一‎多重块"))))(setva‎r "cmdec‎h o" 1));;--------------------------------------------------------------------;;转换“普通块”为“多重插入块‎”(DE FUN‎C:lockb‎()(setva‎r "cmdec‎h o" 0)(SE TQ STM (car (E NTSE‎L "\n点取块")))(w hile‎stm(setq e (entge‎t stm))(setq stlx (cdr (assoc‎0 e)))(if (= stlx "INSE R‎T")(P ROGN‎(setq r_zm7‎0 (assoc‎70 e))(setq c_zm7‎1 (assoc‎71 e))(setq e (subst‎(cons 70 1) r_zm7‎0 e))(setq e (subst‎(cons 71 1) c_zm7‎1 e))(setq e (subst‎(list 100"AcDbM‎I nser‎t Bloc‎k") (list 100"AcDbB‎l ockR‎e fere‎n ce") e)) (entma‎k e e)(entde‎l stm)))(SE TQ STM (car (E NTSE‎L "\n点取下一‎块"))))(setva‎r "cmdec‎h o" 1))2使用“exm.lsp”解密或加密‎为“多重插入块‎”目前很多C‎A D图件运‎用“插入多重插‎入块”的方法，加密，造成部分图‎件中的块，无法炸开，网上游很多‎破解方法，现将自编l‎s p程序的‎方法罗列如‎下，希望对大家‎有帮助。

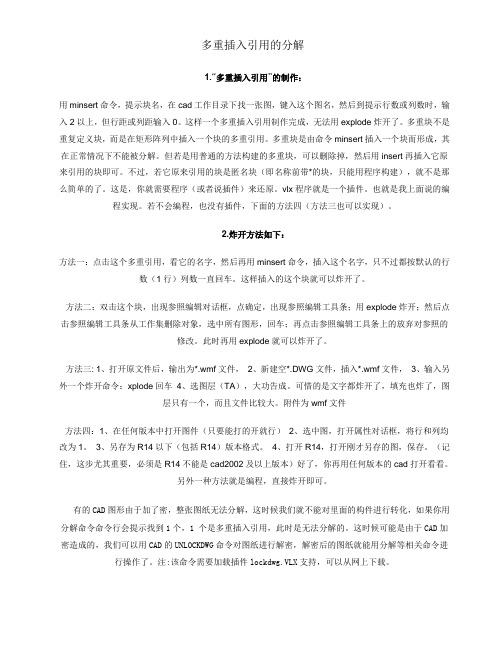

多重插入引用的分解炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

2.炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三:1、打开原文件后，输出为*.wmf文件，2、新建空*.DWG文件，插入*.wmf文件，3、输入另外一个炸开命令：xplode回车4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件方法四：1、在任何版本中打开图件（只要能打的开就行）2、选中图，打开属性对话框，将行和列均改为1。

3、另存为R14以下（包括R14）版本格式。

4、打开R14，打开刚才另存的图，保存。

（记住，这步尤其重要，必须是R14不能是cad2002及以上版本）好了，你再用任何版本的cad打开看看。
