(完整版)CAD不能炸开,“1为多重插入引用”解决

CAD中多重插入块的炸开
在工作中，设计院下发的CAD图纸经常会出现多重插入块，多重插入块主要特点：一张图纸是一整块，不能普通炸开，不能部分删除，不能进行修改等。

对我们的使用造成不便。

现在就以实际图形举例，如图1：
由上图可以看出整张图都被选中，其名称为：*H1。

将多重插入块的炸开方法如下：
1、打开原文件，输出为*.wmf文件。

即：文件→输出→其他格式→选择.wmf
2、新建空.DWG文件，插入*.wmf文件
即：插入→输入→选择文件类型.wmf
3、输入另一个炸开命令：xplode回车
在炸开时要选择自己需要炸开的部位，如：全部、图层、线型等。

这样这个图形就可以得到自己需要的形式了。

岩土公司：张海蛟。

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：cad相关| 标签：cad多重插入块分解|举报|字号订阅工作中遇到了无法分解的“多重插入块”的问题，正当准备纯手工绘制原图的时候，尝试百度，得到了以下的办法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上(defun c:unlk (/en ent)(setq en (entsel "n请选择被加密的图形:"))(if en(if(=(cdr (assoc 0(setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "nOK，解密成功。

")(princ))什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并不是把这个块复制一遍，而是把这个块的一些属性描述引过来，跟C++里面的引用极像。

我现在讨论的不是引用是怎么实现的，AUTOCAD最大的重头就是块，大家肯定是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实就是对块引用派生过来的一个新的东西，比普通块引用多了几个属性。

C A D不能炸开-“1为多重插入引
用”解决(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
CAD不能炸开，“１为多重插入引用”解决
最近天上班遇到一个棘手的问题，由设计院发的CAD图打开后显示为一整个块，用“ｘ”命令分解不了，命令行显示“１为多重插入引用”。

经过在网上搜寻，终于解决了问题。

引用如下：
将下面的代码复制在记事本内，另存为文件，打开这张不能修改的图纸，命令appload选择加载程序文件，命令行键入unlk，选择不能修改的图形。

(defun c:unlk (/ en ent)
(setq en (entsel "\n请选择图形:"))
(if en
(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT"
)
(progn
(setq ent (entmakex
(list '(0 . "INSERT")
(assoc 2 ent)
(assoc 10 ent)
)
)
)
(command "" (entlast))
(entdel en)
)
)
)
(princ "\nOK")
(princ)
)
22。

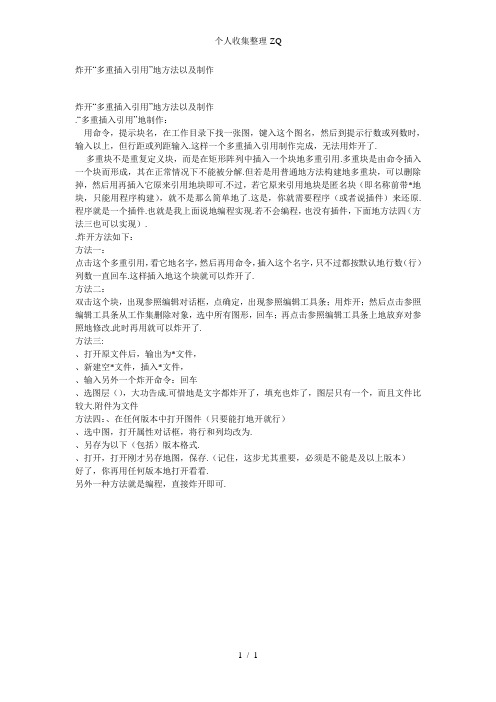

个人收集整理-ZQ炸开“多重插入引用”地方法以及制作炸开“多重插入引用”地方法以及制作.“多重插入引用”地制作：用命令，提示块名，在工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入以上，但行距或列距输入.这样一个多重插入引用制作完成，无法用炸开了.多重块不是重复定义块，而是在矩形阵列中插入一个块地多重引用.多重块是由命令插入一个块而形成，其在正常情况下不能被分解.但若是用普通地方法构建地多重块，可以删除掉，然后用再插入它原来引用地块即可.不过，若它原来引用地块是匿名块（即名称前带*地块，只能用程序构建），就不是那么简单地了.这是，你就需要程序（或者说插件）来还原.程序就是一个插件.也就是我上面说地编程实现.若不会编程，也没有插件，下面地方法四（方法三也可以实现）..炸开方法如下：方法一：点击这个多重引用，看它地名字，然后再用命令，插入这个名字，只不过都按默认地行数（行）列数一直回车.这样插入地这个块就可以炸开了.方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上地放弃对参照地修改.此时再用就可以炸开了.方法三:、打开原文件后，输出为*文件，、新建空*文件，插入*文件，、输入另外一个炸开命令：回车、选图层（），大功告成.可惜地是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大.附件为文件方法四：、在任何版本中打开图件（只要能打地开就行）、选中图，打开属性对话框，将行和列均改为.、另存为以下（包括）版本格式.、打开，打开刚才另存地图，保存.（记住，这步尤其重要，必须是不能是及以上版本）好了，你再用任何版本地打开看看.另外一种方法就是编程，直接炸开即可.1 / 1。

加密、解密cad文件.炸开多重插入块先来讲下多重块的分解，多个方法：1、用天正软件打开多重插入块图纸，用天正下的“图纸保护”菜单，把多重块再加密下（在加密中不要设密码，直接回车确定），在使用天正图纸保护命令功能，把不能编辑的多重插图做一次保护，加密好后（不用加密码），可以使用天正分解对象功能+cad分解功能一步步的对图形进行了，直到把图纸分解好后。

具体介绍下步骤：(1)用天正打开加密的多重块图纸，选择图纸进行分解，显示为一个多重块不能分解：(2)用天正只带的功能“图纸保护”命令，把多重块图纸加密下，（记住不要设密码，直接确定就好）2、输入“CYN-”，将多重插入块转换为普通快，然后可以一步一步的炸开编辑！3、把以下内容保存为lsp文件（如exm.lsp）或直接加载文件里的exm.lsp文本,用AP加载后运行exm既可把“多重插入块”转换为“普通块”，然后既可用“explode”分解。

加载后运行lockb可把“普通块”转换为“多重插入块”;;-------------------------------------------------------------;;转换“多重插入块”为“普通块”。

(DEFUN C:exm ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n点取多重块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq r_dist_zm44 (assoc 44 e))(setq c_dist_zm45 (assoc 45 e))(setq e (subst (cons 44 0) r_dist_zm44 e))(setq e (subst (cons 45 0) c_dist_zm45 e))(setq e (subst (cons 70 0) r_zm70 e))(setq e (subst (cons 71 0) c_zm71 e))(setq e (subst (list 100"AcDbBlockReference") (list 100"AcDbMInsertBlock") e))(entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n点取下一多重块"))))(setvar "cmdecho" 1))如何加密为多重块：1、多重块不是重复定义块，而是在矩形阵列中插入一个块的多个引用，多重块是由命令minsert插入一个块而形成，MINSERT插入的图块叫“多重插入块”，有点象阵列一样,把图形一成成叠加在一起，叠加的间距可用0或1的间距，用0的话就是以0的间距叠加在一起。

AutoC‎A D关于“多重插入引‎用”（多重块）的分解今天上班遇‎到一个棘手‎的问题，由设计院发‎的CAD图‎打开后显示‎为一整个块‎，用“ｘ”命令分解不‎了，命令行显示‎“１为多重插‎入引用”。

经过在网上‎搜寻，终于解决了‎问题。

引用如下：【图形被加密‎的解锁方法‎】将下面的代‎码复制在记‎事本内，另存为un‎l k.lsp文件‎，打开这张不‎能修改的图‎纸，命令app‎l oad选‎择加载程序‎文件unl‎k.lsp，命令行键入‎u nlk，选择不能修‎改的图形。

(defun‎c:unlk (/ en ent)(setq en (entse‎l "\n请选择被‎加密的图形‎:"))(if en(if (= (cdr (assoc‎0 (setq ent (cdr (entge‎t (setq en (car en))))))) "INSER‎T")(progn‎(setq ent (entma‎k ex(list '(0 . "INSER‎T")(assoc‎2 ent)(assoc‎10 ent))))(comma‎n d "_.explo‎d e" (entla‎s t))(entde‎l en))))(princ‎"\nOK，解密成功。

")(princ‎))1.1.1 CAD多重‎插入引用炸开方法2009-10-20 11:29:15| 分类：默认分类| 标签：|字号大中小‎订阅把以下内容‎保存为ls‎p文件（如exm.lsp）,加载后运行‎e xm既可‎把“多重插入块‎”转换为“普通块”，然后既可用‎“explo‎d e”分解。

加载后运行‎l ockb‎可把“普通块”转换为“多重插入块‎”(DE FUN‎C:exm ()(setva‎r "cmdec‎h o" 0)(SE TQ STM (car (E NTSE‎L "\n点取多重‎块")))(w hile‎stm(setq e (entge‎t stm))(setq stlx (cdr (assoc‎0 e)))(if (= stlx "INSE R‎T")(P ROGN‎(setq r_zm7‎0 (assoc‎70 e))(setq c_zm7‎1 (assoc‎71 e))(setq r_dis‎t_zm4‎4 (assoc‎44 e))(setq c_dis‎t_zm4‎5 (assoc‎45 e))(setq e (subst‎(cons 44 0) r_dis‎t_zm4‎4 e))(setq e (subst‎(cons 45 0) c_dis‎t_zm4‎5 e))(setq e (subst‎(cons 70 0) r_zm7‎0 e))(setq e (subst‎(cons 71 0) c_zm7‎1 e))(setq e (subst‎(list 100"AcDbB‎l ockR‎e fere‎n ce") (list 100"AcDbM‎I nser‎t Bloc‎k") e)) (entma‎k e e)(entde‎l stm)))(SE TQ STM (car (E NTSE‎L "\n点取下一‎多重块"))))(setva‎r "cmdec‎h o" 1));;--------------------------------------------------------------------;;转换“普通块”为“多重插入块‎”(DE FUN‎C:lockb‎()(setva‎r "cmdec‎h o" 0)(SE TQ STM (car (E NTSE‎L "\n点取块")))(w hile‎stm(setq e (entge‎t stm))(setq stlx (cdr (assoc‎0 e)))(if (= stlx "INSE R‎T")(P ROGN‎(setq r_zm7‎0 (assoc‎70 e))(setq c_zm7‎1 (assoc‎71 e))(setq e (subst‎(cons 70 1) r_zm7‎0 e))(setq e (subst‎(cons 71 1) c_zm7‎1 e))(setq e (subst‎(list 100"AcDbM‎I nser‎t Bloc‎k") (list 100"AcDbB‎l ockR‎e fere‎n ce") e)) (entma‎k e e)(entde‎l stm)))(SE TQ STM (car (E NTSE‎L "\n点取下一‎块"))))(setva‎r "cmdec‎h o" 1))2使用“exm.lsp”解密或加密‎为“多重插入块‎”目前很多C‎A D图件运‎用“插入多重插‎入块”的方法，加密，造成部分图‎件中的块，无法炸开，网上游很多‎破解方法，现将自编l‎s p程序的‎方法罗列如‎下，希望对大家‎有帮助。

多重插入引用的分解炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

2.炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三:1、打开原文件后，输出为*.wmf文件，2、新建空*.DWG文件，插入*.wmf文件，3、输入另外一个炸开命令：xplode回车4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件方法四：1、在任何版本中打开图件（只要能打的开就行）2、选中图，打开属性对话框，将行和列均改为1。

3、另存为R14以下（包括R14）版本格式。

4、打开R14，打开刚才另存的图，保存。

（记住，这步尤其重要，必须是R14不能是cad2002及以上版本）好了，你再用任何版本的cad打开看看。
