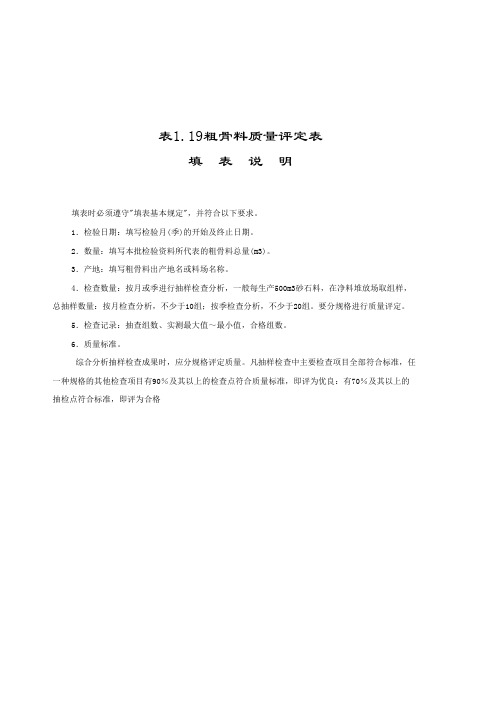

表1.19粗骨料质量评定表填表说明

表1.19粗骨料质量评定表
填 表 说 明
填表时必须遵守"填表基本规定"，并符合以下要求。

1．检验日期：填写检验月(季)的开始及终止日期。

2．数量：填写本批检验资料所代表的粗骨料总量(m3)。

3．产地：填写粗骨料出产地名或料场名称。

4．检查数量：按月或季进行抽样检查分析，一般每生产500m3砂石料，在净料堆放场取组样，总抽样数量：按月检查分析，不少于10组；按季检查分析，不少于20组。

要分规格进行质量评定。

5．检查记录：抽查组数、实测最大值～最小值，合格组数。

6．质量标准。

综合分析抽样检查成果时，应分规格评定质量。

凡抽样检查中主要检查项目全部符合标准，任一种规格的其他检查项目有90％及其以上的检查点符合质量标准，即评为优良：有70％及其以上的抽检点符合标准，即评为合格。

水利水电工程
表1.19粗骨料质量评定表
技案表1.19－004号
说明：水工建筑工程质量评定参照《水利水电工程施工质量评定表》,项次按《水工建筑工程施工质量评定表与验收规程》(试行),《水工建筑工程施工规范》执行
水利水电工程
表1.19粗骨料质量评定表
技案表1.19－003号
说明：水工建筑工程质量评定参照《水利水电工程施工质量评定表》,项次按《水工建筑工程施工质量评定表与验收规程》(试行),《水工建筑工程施工规范》执行
水利水电工程
表1.19粗骨料质量评定表
技案表1.19－002号
说明：水工建筑工程质量评定参照《水利水电工程施工质量评定表》,项次按《水工建筑工程施工质量评定表与验收规程》(试行),《水工建筑工程施工规范》执行
水利水电工程
表1.19粗骨料质量评定表
技案表1.19－001号
表与验收规程》(试行),《水工建筑工程施工规范》执行
世上没有一件工作不辛苦，没有一处人事不复杂。

不要随意发脾气，谁都不欠你的。

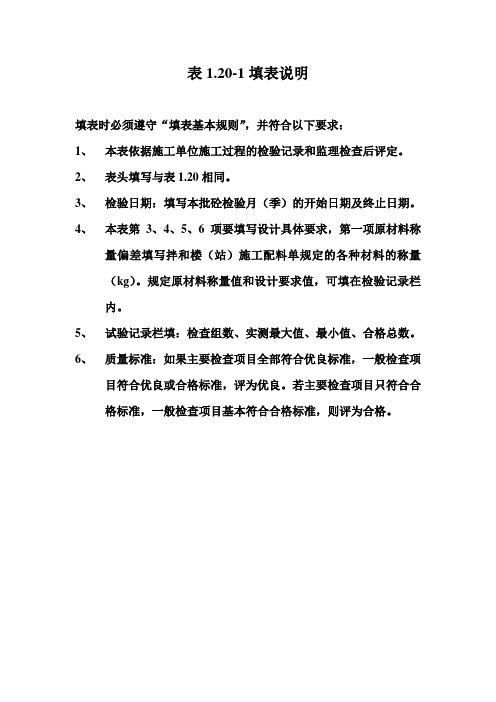

表1.20-1填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、本表依据施工单位施工过程的检验记录和监理检查后评定。

2、表头填写与表1.20相同。

3、检验日期：填写本批砼检验月（季）的开始日期及终止日期。

4、本表第3、4、
5、6项要填写设计具体要求，第一项原材料称
量偏差填写拌和楼（站）施工配料单规定的各种材料的称量（kg）。

规定原材料称量值和设计要求值，可填在检验记录栏内。

5、试验记录栏填：检查组数、实测最大值、最小值、合格总数。

6、质量标准：如果主要检查项目全部符合优良标准，一般检查项
目符合优良或合格标准，评为优良。

若主要检查项目只符合合格标准，一般检查项目基本符合合格标准，则评为合格。

混凝土工程填表说明1.本章表格适用于大中型水利水电工程混凝土工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。

２．划分工序的单元工程，其施工质量验收评定在各工序验收评定合格和施工项目实体质量检验合格的基础上进行．不划分工序的单元工程，其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。

３.工序施工质量具备下列条件后进行验收评定:①工序中所有施工项目(或施工内容)已完成,现场具备验收条件;②工序中所包含的施工质量检验项目经施工单位自检全部合格.４.工序施工质量按下列程序进行验收评定：①施工单位首先对已经完成的工序施工质量按《水利水电工程单元工程施工质量验收评定标准-—混凝土工程》(SＬ６３2—20１２)进行自检,并做好检验记录;②自检合格后,填写工序施工质量验收评定表,质量责任人履行相应签认手续后，向监理单位申请复核;③监理单位收到申请后,应在4h内进行复核。

５.监理复核包括下列内容:①核查施工。

单位报验资料是否真实、齐全;②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合SL6３2—2０12标准的要求,在工序施工质量验收评定表中填写复核记录,并签署工序施工质量评定意见,核定工序施工质量等级,相关责任人履行相应签认手续。

6.单元工程施工质量具备下列条件后验收评定：①单元工程所含工序（或所有施工项目)已完成，施工现场具备验收条件；②已完工序施工质量经验收评定全部合格,有关质量缺陷已处理完毕或有监理单位批准的处理意见。

７.单元工程施工质量按下列程序进行验收评定:①施工单位首先对已经完成的单元工程施工质量进行自检,并填写检验记录；②自检合格后,填写单元工程施工质量验收评定表,向监理单位申请复核;③监理单位收到申报后，应在一个工作日内进行复核。

8．监理复核包括下列内容:①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等,复核单元工程质量是否达到SＬ632—２0１2的要求;③检查已完单元工程遗留问题的处理情况,在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见,核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。

目录第一部分水利水电工程施工质量评定表填表说明与示例 (1)编写说明 (3)填表基本规定 (5)编制说明 (6)一、工程项目施工质量评工定表(共有6个表) (7)表01 水工建筑物外观质量评定表 (9)表01 水工建筑物外观质量评定表(例表) (11)表02 房屋建筑安装工程观感质量评定表 (13)表02 房屋建筑安装工程观感质量评定表(例表) (15)表03 分部工程质量评定表 (18)表03 分部工程质量评定表(例表) (19)表04 单位工程施工质量检验与评定资料核查表 (21)表04 单位工程施工质量检验与评定资料核查表(例表) (23)表05 单位工程施工质量评定表 (26)表05 单位工程施工质量评定表（例表） (27)表06 工程项目施工质量评定表 (29)表06 工程项目施工质量评定表（例表） (30)二、水工建筑工程单元工程施工质量评定表(共有3 O个表) (31)表1.1 岩石边坡开挖单元工程质量评定表 (33)表1．1 岩石边坡开挖单元工程质量评定表（例表） (34)表1.2 岩石地基开挖单元工程质量评定表 (36)表1．2 岩石地基开挖单元工程质量评定表(例表) (37)表1.3岩石洞室开挖单元工程质量评定表 (39)表1．3 岩石洞室开挖单元工程质量评定表(例表) (40)表1.4软基和岸坡开挖单元工程质量评定表 (42)表1.4 软基和岸坡开挖单元工程质量评定表(例表) (43)表1.5混凝土单元工程质量评定表 (45)表1．5 混凝土单元工程质量评定表(例表) (46)表1.5-1基础面或混凝土施工缝处理工序质量评定表 (48)表1．5—1 基础面或混凝土施工缝处理工序质量评定表(例表) (49)表1.5-2 混凝土模板工序质量评定表 (51)表1．5—2 混凝土模板工序质量评定表(例表) (52)表1.5-3 混凝土钢筋工序质量评定表 (54)表1．5—3 混凝土钢筋工序质量评定表(例表) (56)表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表 (59)表1．5—4 混凝土止水、伸缩缝和排水管安装工序质量评定表(例表) (60)表1.5-5 混凝土浇筑工序质量评定表 (62)表1．5—5混凝土浇筑工序质量评定表(例表) (63)表1.6混凝土预制件安装单元工程质量评定表 (65)表1．6 混凝土预制构件安装单元工程质量评定表(例表) (66)表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表 (68)表1．7 混凝土坝坝体接缝灌浆单元工程质量评定表(例表) (69)表1.9岩石地基固结灌浆单元工程质量评定表 (74)表1．9 岩石地基固结灌浆单元工程质量评定表(例表) (75)表1.10 水工隧洞回填灌浆单元工程质量评定表 (77)表1．10 水工隧洞回填灌浆单元工程质量评定表(例表) (78)表1.11 高压喷射灌浆单元工程质量评定表 (80)表1．11 高压喷射灌浆单元工程质量评定表(例表) (81)表1.12 基础排水单元工程质量评定表 (83)表1．12 基础排水单元工程质量评定表(例表) (84)表1.13 锚喷支护单元工程质量评定表 (86)表1．13 锚喷支护单元工程质量评定表(例表) (87)表1.13-1 锚喷支护锚杆、钢筋网工序质量评定表 (89)表1．13—1 锚喷支护锚杆、钢筋网工序质量评定表(例表) (90)表1.13-2 锚喷支护喷射混凝土质量工序评定表 (92)表1．13—2 锚喷支护喷射混凝土质量工序评定表(例表) (93)表1.14 混凝土防渗墙单元工程质量评定表 (95)表1．14 混凝土防渗墙单元工程质量评定表(例表) (96)表1.15 振冲地基加固单元工程质量评定表 (98)表1．15振冲地基加固单元工程质量评定表(例表) (99)表1.16 造孔灌注桩基础单元工程质量评定表 (101)表1．16 造孔灌注桩基础单元工程质量评定表(例表) (102)表1.17 河道疏浚单元工程质量评定表 (104)表1．17 河道疏浚单元工程质量评定表(例表) (105)表1.18 砂料质量评定表 (107)表1．18 砂料质量评定表(例表) (108)表1.19 粗骨料质量评定表 (110)表1．19 粗骨料质量评定表(例表) (111)表1.20 混凝土拌和质量评定表 (113)表1．20 混凝土拌和质量评定表(例表) (114)表1.20-1 混凝土拌和物质量评定表 (116)表1．20—1 混凝土拌和物质量评定表(例表) (117)表1.20-2 混凝土试块质量评定表 (119)表1．20—2 混凝土试块质量评定表(例表) (120)表1.21 混凝土预制构件制作质量评定表 (122)表1．21 混凝土预制构件制作质量评定表(例表) (124)三、金属结构及启闭机安装工程单元工程质量评定表(共有5 9个表) (126)表2.1 压力钢管制作单元工程质量评定表 (129)表2．1 压力钢管制作单元工程质量评定表(例表) (131)H=150 (131)表2.2 压力钢管伸缩节制造单元工程质量评定表 (134)表2．2 压力钢管伸缩节制造单元工程质量评定表(例表) (136)表2.3 压力钢管岔管制造单元工程质量评定表 (139)表2．3 压力钢管岔管制造单元工程质量评定表(例表) (140)主要项目优良个数+³100％ (141)6．优良项目占全部项目的百分数=一般项目优良数表2.4-1 压力钢管埋管管口中心、里程、园度、纵缝、环缝 (145)表2．4—1 压力钢管埋管管口中心、里程、圆度、纵缝、 (146)表2.4-2焊缝外观质量评定表 (148)表2．4—2 焊缝外观质量评定表(例表) (149)表2.4-3 一、二类焊缝内部焊接、表面清除及局部凹坑 (151)表2．4—3一、二类焊缝内部质量、表面清除及局部凹坑焊补质量评定表(例表) (152)表2.4-4 压力钢管埋管内壁防腐蚀表面 (154)表2．4—4 压力钢管埋管内壁防腐蚀表面处理、 (155)表2.5 压力钢管明管安装单元工程质量评定表 (157)表2．5 压力钢管明管安装单元工程质量评定表(例表) (158)表2.5-1 压力钢管明管安装工程管口 (160)表2．5—1 压力钢管明管安装工程管口中心、 (161)表2.5-2 压力钢管明管防腐蚀 (163)表2．5-2 压力钢管明管防腐蚀表面处理、 (164)涂料涂装质量评定表(例表) (164)表2.6 平面闸门埋件安装单元工程质量评定表 (166)表2．6 平面闸门埋件安装单元工程质量评定表(例表) (167)表2.6-1 平面闸门底槛、门楣安装质量评定表 (169)表2．6—1 平面闸门底槛、门楣安装质量评定表(例表) (170)表2.6-2 平面闸门主轨、侧轨安装质量评定表 (172)表2．6—2 平面闸门主轨、侧轨安装质量评定表(例表) (173)表2.6-3 平面闸门侧止水座板、反轨安装质量评定表 (175)表2．6—3 平面闸门侧止水座板、反轨安装质量评定表(例表) (176)表2.6-4 平面闸门胸墙、护角安装质量评定表 (178)表2．6—4 平面闸门胸墙、护角安装质量评定表(例表) (179)表2.6-5 平面闸门工作范围内各埋件距离及金属 (181)表2．6—5 平面闸门工作范围内各埋件距离(例表) (182)表2.7 平面闸门门体安装单元工程质量评定表 (184)表2．7 平面闸门门体安装单元工程质量评定表(例表) (185)表2.7-1 平面闸门门体止水橡皮、反向滑块 (187)表2．7-1 平面闸门门体止水橡皮、反向滑块 (188)表2.8 弧形闸门埋件安装单元工程质量评定表 (190)表2．8 弧形闸门埋件安装单元工程质量评定表(例表) (191)表2.8—1 弧形闸门底槛、门楣安装质量评定表 (192)表2.8-1 弧形闸门底槛、门楣安装质量评定表 (194)表2．8—l 弧形闸门底槛、门楣安装质量评定表(例表) (195)表2.8-2 弧形闸门侧止水座板、侧轮导板安装质量评定表 (197)表2．8—2弧形闸门侧止水座板、侧轮导板安装质量评定表(例表) (198)表2．8-3 弧形闸门工作范围内各埋件距离质量评定表 (200)表2．8—3 弧形闸门工作范围内各埋件距离质量评定表(例表) (201)表2.8-4 弧形闸门铰座钢梁、铰座基础 (203)表2．8—4 弧形闸门铰座钢梁、铰座基础螺栓中心及 (204)表2.9 弧形闸门门体安装单元工程质量评定表 (206)表2.9-1弧形闸门门体铰座安装质量评定表 (209)表2．9—1 弧形闸门门体铰座安装质量评定表(例表) (210)表2.9-2 弧形闸门门体铰轴、支臂安装质量评定表 (212)表2．9—2 弧形闸门门体铰轴、支臂安装质量评定表(例表) (213)表2.9-3弧形闸门门体支臂两端连接板和抗剪板及止水安装 (215)表2．9—3 弧形闸门门体支臂两端连接板和 (216)表2.10人字闸门埋件安装单元工程质量评定表 (218)表2．10 人字闸门埋件安装单元工程质量评定表(例表) (219)表2.10-1 人字闸门埋件底枢装置安装质量评定表 (221)表2．10—1 人字闸门埋件底枢装置安装质量评定表(例表) (222)表2.10-2 人字闸门埋件顶枢装置及枕座安装 (224)表2．10—2 人字闸门埋件顶枢装置及枕座 (225)表2.11 人字闸门门体安装单元工程质量评定表 (227)表2．11 人字闸门门体安装单元工程质量评定表(例表) (228)表2.11-1 人字闸门门体顶、底枢轴线安装质量评定表 (230)表2．11—1 人字闸门门体顶、底枢轴线安装质量评定表(例表) (231)表2．11—2 人字闸门门体止水橡皮安装质量评定表(例表) (234)表2.12 活动式栏污栅安装单元工程质量评定表 (236)表2．12 活动式拦污栅安装单元工程质量评定表(例表) (237)表2.12-1 活动式拦污栅埋件安装质量评定表 (239)表2．12-l 活动式拦污栅埋件安装质量评定表(例表) (240)表2.12-2 活动式栏污栅孔口部位各埋件 (242)表2．12—2 活动式拦污栅孔口部位各埋件 (243)表2.12-3 活动式拦污栅栅体安装质量评定表 (245)表2．12—3 活动式拦污栅栅体安装质量评定表(例表) (246)表2.13 启闭机械轨道安装单元工程 (248)表2．13 启闭机械轨道安装单元工程质量评定表(例表) (249)表2.14 桥式启闭机（或起重机）安装单元工程 (251)表2。
