第十三部分软起动器产品选型指南A T S 48 软起动器选型表例如:A T S 48-75代表A T S 48 Q 系列产品应用于400V 75K W 标准负载电机/--标准负载应用电机 起动器 230/415V-50/60Hz电机功率 额定电流 出厂设置 额定负载下 产品型号 重量(2) (IcL) 电流 的耗散功率(3) (5)230 V 400 V kW kW A A Wkg4 7.5 17 14.8 59 ATS-48D17Q 4.9005.5 11 22 21 74 ATS-48D22Q 4.9007.5 15 32 28.5 104 ATS-48D32Q 4.9009 18.5 38 35 116 ATS-48D38Q 4.90011 22 47 42 142 ATS-48D47Q 4.90015 30 62 57 201 ATS-48D62Q 8.30018.5 37 75 69 245 ATS-48D75Q 8.30022 45 88 81 290 ATS-48D88Q 8.30030 55 110 100 322 ATS-48C11Q 8.30037 75 140 131 391 ATS-48C14Q 12.40045 90 170 162 479 ATS-48C17Q 12.40055 110 210 195 580 ATS-48C21Q 18.20075 132 250 233 695 ATS-48C25Q 18.20090 160 320 285 902 ATS-48C32Q 18.200110 220 410 388 1339 ATS-48C41Q 51.400132 250 480 437 1386 ATS-48C48Q 51.400160 315 590 560 1731 ATS-48C59Q 51.400- 355 660 605 1958 ATS-48C66Q 51.400220 400 790 6752537 ATS-48C79Q 115.000250 500 1000855 2865 ATS-48M10Q 115.0003556301200 10453497ATS-48M12Q115.000重型负载应用电机 起动器 230/415V-50/60Hz电机功率 额定电流 出厂设置 额定负载下 产品型号重量(2) (4) 电流 的耗散功率(5)230 V 400 V kW kW A A Wkg 3 5.5 12 14.8 46 ATS-48D17Q 4.9004 7.5 17 21 59 ATS-48D22Q 4.9005.5 11 22 28.5 74 ATS-48D32Q 4.9007.5 15 32 35 99 ATS-48D38Q 4.9009 18.5 38 42 116 ATS-48D47Q 4.90011 22 47 57 153 ATS-48D62Q 8.30015 30 62 69 201 ATS-48D75Q 8.30018.5 37 75 81 245 ATS-48D88Q 8.30022 45 88 100 252 ATS-48C11Q 8.30030 55 110 131 306 ATS-48C14Q 12.40037 75 140 162 391 ATS-48C17Q 12.40045 90 170 195 468 ATS-48C21Q 18.20055 110 210 233 580 ATS-48C25Q 18.20075 132 250 285 695 ATS-48C32Q 18.20090 160 320 388 1017 ATS-48C41Q 51.400110 220 410 437 1172 ATS-48C48Q 51.400132 250 480 560 1386 ATS-48C59Q 51.400160 315 590 605 1731 ATS-48C66Q 51.400- 355 660 675 2073 ATS-48C79Q 115.000220 400 790 855 2225 ATS-48M10Q 115.0002505001000 10452865ATS-48M12Q115.000(1) 其它电压等级产品型号请参见相关产品目录。

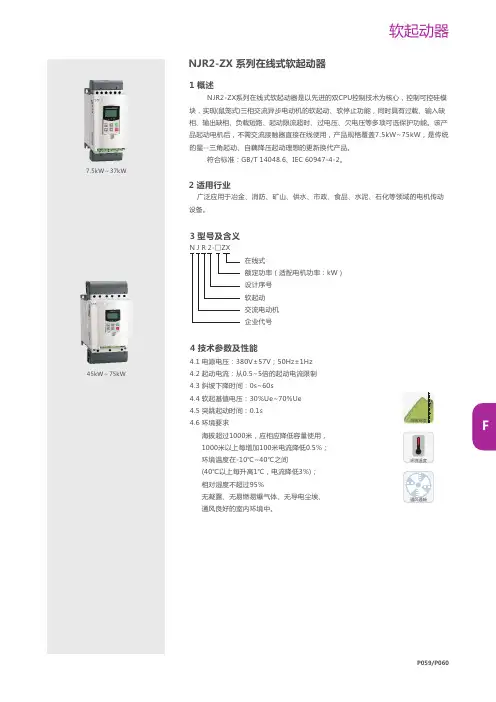

F7.5kW～37kW45kW～75kW1 概述NJR2-ZX系列在线式软起动器是以先进的双CPU控制技术为核心，控制可控硅模块，实现(鼠笼式)三相交流异步电动机的软起动、软停止功能，同时具有过载、输入缺相、输出缺相、负载短路、起动限流超时、过电压、欠电压等多项可选保护功能。
该产品起动电机后，不需交流接触器直接在线使用，产品规格覆盖7.5kW~75kW，是传统的星--三角起动、自藕降压起动理想的更新换代产品。
符合标准：GB/T 14048.6、IEC 60947-4-2。
3 型号及含义N J R 2-□ZX在线式额定功率（适配电机功率：kW ）设计序号软起动交流电动机企业代号NJR2-ZX 系列在线式软起动器4 技术参数及性能4.1 电源电压：380V±57V ；50Hz±1Hz4.2 起动电流：从0.5~5倍的起动电流限制4.3 斜坡下降时间：0s~60s4.4 软起基值电压：30%Ue~70%Ue4.5 突跳起动时间：0.1s 4.6 环境要求海拔超过1000米，应相应降低容量使用， 1000米以上每增加100米电流降低0.5%； 环境温度在-10℃~40℃之间(40℃以上每升高1℃，电流降低3%)； 相对湿度不超过95%无凝露、无易燃易爆气体、无导电尘埃、 通风良好的室内环境中。
2 适用行业广泛应用于冶金、消防、矿山、供水、市政、食品、水泥、石化等领域的电机传动 设备。
5 基本接线原理图5.1 基本接线原理图5.2 外部端子接线说明F6 产品特点6.1 无需旁路接触器长时间在线运行，节省安装空间。
6.2 智能化的数字式双单片机优化控制6.3 先进多样化的软起动方式6.3.1 电压起动模式6.3.2 限流起动模式6.3.3 突跳电压+限流起动模式6.3.4 突跳电压+电压起动模式6.3.5 电流斜坡起动模式6.3.6 双闭环起动模式6.4 内置过载、输入缺相、输出缺相、负载短路、起动限流超时、过电压、欠电压过热等多项保护功能。

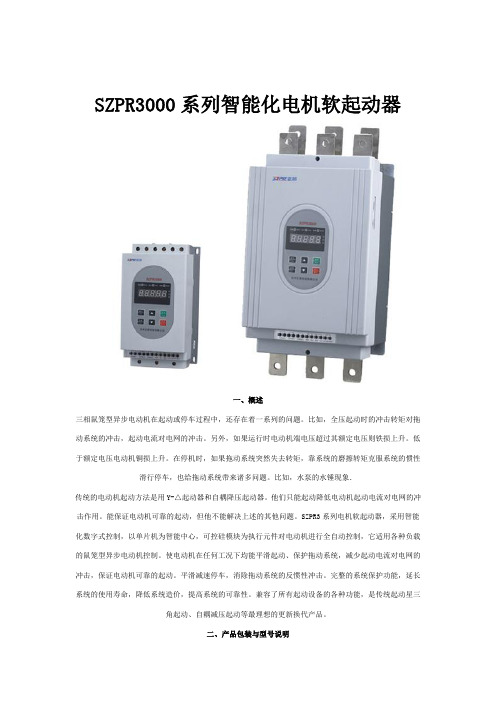

SZPR3000系列智能化电机软起动器一、概述三相鼠笼型异步电动机在起动或停车过程中，还存在着一系列的问题。
比如，全压起动时的冲击转矩对拖动系统的冲击，起动电流对电网的冲击。
另外，如果运行时电动机端电压超过其额定电压则铁损上升。
低于额定电压电动机铜损上升。
在停机时，如果拖动系统突然失去转矩，靠系统的磨擦转矩克服系统的惯性滑行停车，也给拖动系统带来诸多问题。
比如，水泵的水锤现象．传统的电动机起动方法是用Y-△起动器和自耦降压起动器。
他们只能起动降低电动机起动电流对电网的冲击作用。
能保证电动机可靠的起动，但他不能解决上述的其他问题。
SZPR3系列电机软起动器，采用智能化数字式控制，以单片机为智能中心，可控硅模块为执行元件对电动机进行全自动控制，它适用各种负载的鼠笼型异步电动机控制。
使电动机在任何工况下均能平滑起动、保护拖动系统，减少起动电流对电网的冲击，保证电动机可靠的起动。
平滑减速停车，消除拖动系统的反惯性冲击。
完整的系统保护功能，延长系统的使用寿命，降低系统造价，提高系统的可靠性。
兼容了所有起动设备的各种功能，是传统起动星三角起动、自耦减压起动等最理想的更新换代产品。
二、产品包装与型号说明○SZPR3000系列软起动器在出厂前均进行了严格的检验和性能测试。
○SZPR3000系列软起动器产品包装箱内含产品一台，产品检验合格证及操作说明各一份。
●SZPR3000系列软起动器产品的侧面贴有规格型号标签，其样式及说明如下：三、主要功能与性能指标1、主要功能：●智能化电机软起动器功能。
●智能电机保护器功能。
●可编程继电输出功能：○可编程时序输出功能。
○可编程状态指示功能。
●其它附属功能：○数字电流表、电压表、功率计功能。
○故障信息存储(掉电不丢失)功能。
○起动时间记忆、起动次数统计功能。
○运行状态记忆，失电且再来电后自动恢复功能。
○0~20mA 实时电流(不受 CPU干预)输出功能。
○内置 RS232及 RS485通讯接口。

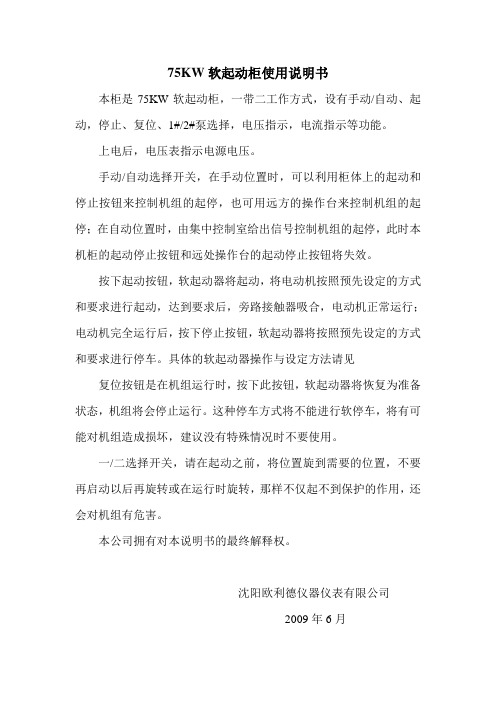

75KW软起动柜使用说明书
本柜是75KW软起动柜，一带二工作方式，设有手动/自动、起动，停止、复位、1#/2#泵选择，电压指示，电流指示等功能。
上电后，电压表指示电源电压。
手动/自动选择开关，在手动位置时，可以利用柜体上的起动和停止按钮来控制机组的起停，也可用远方的操作台来控制机组的起停；在自动位置时，由集中控制室给出信号控制机组的起停，此时本机柜的起动停止按钮和远处操作台的起动停止按钮将失效。
按下起动按钮，软起动器将起动，将电动机按照预先设定的方式和要求进行起动，达到要求后，旁路接触器吸合，电动机正常运行；电动机完全运行后，按下停止按钮，软起动器将按照预先设定的方式和要求进行停车。
具体的软起动器操作与设定方法请见
复位按钮是在机组运行时，按下此按钮，软起动器将恢复为准备状态，机组将会停止运行。
这种停车方式将不能进行软停车，将有可能对机组造成损坏，建议没有特殊情况时不要使用。
一/二选择开关，请在起动之前，将位置旋到需要的位置，不要再启动以后再旋转或在运行时旋转，那样不仅起不到保护的作用，还会对机组有危害。
本公司拥有对本说明书的最终解释权。
沈阳欧利德仪器仪表有限公司
2009年6月。

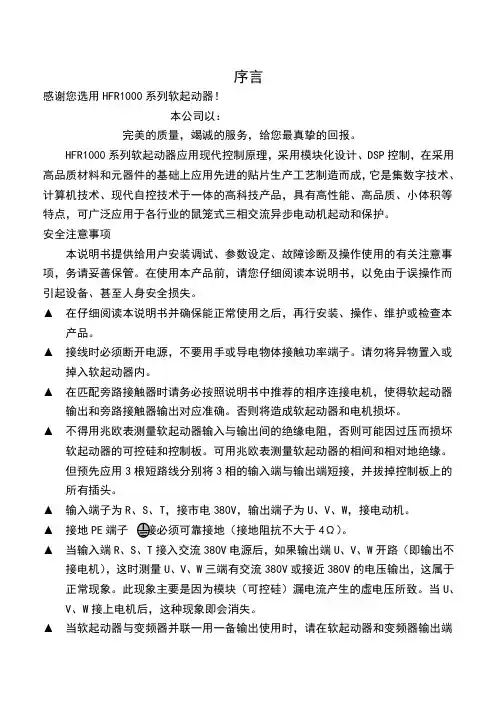

序言感谢您选用HFR1000系列软起动器！本公司以：完美的质量，竭诚的服务，给您最真挚的回报。
HFR1000系列软起动器应用现代控制原理，采用模块化设计、DSP控制，在采用高品质材料和元器件的基础上应用先进的贴片生产工艺制造而成，它是集数字技术、计算机技术、现代自控技术于一体的高科技产品，具有高性能、高品质、小体积等特点，可广泛应用于各行业的鼠笼式三相交流异步电动机起动和保护。
安全注意事项本说明书提供给用户安装调试、参数设定、故障诊断及操作使用的有关注意事项，务请妥善保管。
在使用本产品前，请您仔细阅读本说明书，以免由于误操作而引起设备、甚至人身安全损失。
▲在仔细阅读本说明书并确保能正常使用之后，再行安装、操作、维护或检查本产品。
▲接线时必须断开电源，不要用手或导电物体接触功率端子。
请勿将异物置入或掉入软起动器内。
▲在匹配旁路接触器时请务必按照说明书中推荐的相序连接电机，使得软起动器输出和旁路接触器输出对应准确。
否则将造成软起动器和电机损坏。
▲不得用兆欧表测量软起动器输入与输出间的绝缘电阻，否则可能因过压而损坏软起动器的可控硅和控制板。
可用兆欧表测量软起动器的相间和相对地绝缘。
但预先应用3根短路线分别将3相的输入端与输出端短接，并拔掉控制板上的所有插头。
▲输入端子为R、S、T，接市电380V，输出端子为U、V、W，接电动机。
▲接地PE端子4Ω）。
▲当输入端R、S、T接入交流380V电源后，如果输出端U、V、W开路（即输出不接电机），这时测量U、V、W三端有交流380V或接近380V的电压输出，这属于正常现象。
此现象主要是因为模块（可控硅）漏电流产生的虚电压所致。
当U、V、W接上电机后，这种现象即会消失。
▲当软起动器与变频器并联一用一备输出使用时，请在软起动器和变频器输出端各加一个接触器并互锁，以防止变频器和软起动器的输出相互干扰造成损坏。
▲软起动器输出端不能接改善功率因数的电容，如果要接可以接在输入端。
目录前言 (2)1．产品简介 (3)2．产品型号及收货检查 (4)3．安装 (5)4．接线 (6)&4.1 主回路接线 (6)&4.2 控制回路接线 (6)&4.3 控制端子说明 (7)5．显示 (9)&5.1 功能特点 (9)&5.2 键盘说明 (10)&5.3 显示状态说明 (10)6．设定及操作 (11)&6.1 编程操作 (11)&6.2 参数设定及说明 (11)7．维护 (12)8．故障分析 (13)9．技术参数 (15)&9.1 一般参数 (15)&9.2 基本接线图 (16)10．不同应用的基本设置 (17)安全注意事项警告！主回路电源得电后即存在危险电压。
！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。
！CMC—L软起动器停止后，继电器端子上（6、7、8、9）依然存在危险电压。
！不允许软起动器输出端（2L1、4L2、6L3）接补偿电容器或压敏电阻。
！电机综合保护器应接于软起动器输入端（1L1、3L2、5L3），不允许接于输出端。
！软起动器与变频器混用时，二者输出端要彼此隔离。
！不要试图修理损坏的器件，请与供货商联系。
！散热器的温度可能较高（在线运行方式下）。
！严禁在软起动输出端反送电。
！软起动器在起动或停止状态时，输出侧都存在高压。
1CMC-L软起动器用户手册前言感谢您选用西安西驰电气有限责任公司生产的CMC-L系列电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《用户手册》。
当您在使用中发现疑难问题而本手册无法提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将竭诚为您服务。
注：产品出厂后依据保修卡对产品实行保修。
请您在收到货物后，认真填写保修卡并将保修卡寄回西安西驰电气有限责任公司或供货单位。

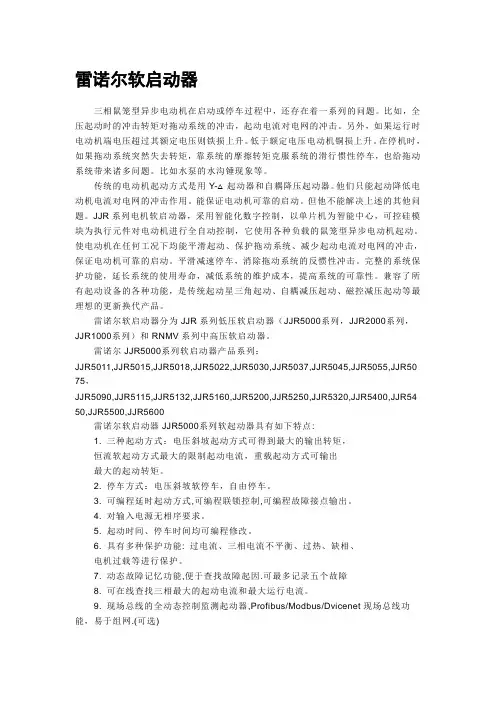

雷诺尔软启动器三相鼠笼型异步电动机在启动或停车过程中，还存在着一系列的问题。
比如，全压起动时的冲击转矩对拖动系统的冲击，起动电流对电网的冲击。
另外，如果运行时电动机端电压超过其额定电压则铁损上升。
低于额定电压电动机铜损上升。
在停机时，如果拖动系统突然失去转矩，靠系统的摩擦转矩克服系统的滑行惯性停车，也给拖动系统带来诸多问题。
比如水泵的水沟锤现象等。
传统的电动机起动方式是用Y-△起动器和自耦降压起动器。
他们只能起动降低电动机电流对电网的冲击作用。
能保证电动机可靠的启动。
但他不能解决上述的其他问题。
JJR系列电机软启动器，采用智能化数字控制，以单片机为智能中心，可控硅模块为执行元件对电动机进行全自动控制，它使用各种负载的鼠笼型异步电动机起动。
使电动机在任何工况下均能平滑起动、保护拖动系统、减少起动电流对电网的冲击，保证电动机可靠的启动。
平滑减速停车，消除拖动系统的反惯性冲击。
完整的系统保护功能，延长系统的使用寿命，减低系统的维护成本，提高系统的可靠性。
兼容了所有起动设备的各种功能，是传统起动星三角起动、自耦减压起动、磁控减压起动等最理想的更新换代产品。
雷诺尔软启动器分为JJR系列低压软启动器（JJR5000系列，JJR2000系列，JJR1000系列）和RNMV系列中高压软启动器。
雷诺尔JJR5000系列软启动器产品系列：JJR5011,JJR5015,JJR5018,JJR5022,JJR5030,JJR5037,JJR5045,JJR5055,JJR50 75，JJR5090,JJR5115,JJR5132,JJR5160,JJR5200,JJR5250,JJR5320,JJR5400,JJR54 50,JJR5500,JJR5600雷诺尔软启动器JJR5000系列软起动器具有如下特点:1. 三种起动方式：电压斜坡起动方式可得到最大的输出转矩，恒流软起动方式最大的限制起动电流，重载起动方式可输出最大的起动转矩。
