软起动器的选型ABB、西门子、施耐德

新编B施耐德西门子各元器件对比表公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-一、ABB、施耐德、西门子各元器件型号对比表二、ABB塑壳T系列的特点应用领域广ABB Tmax 塑壳断路器除了可用于常规的工业、建筑领域，亦可用于如煤矿、铁路隧道、太阳能、港口等特殊应用领域。

体积小巧Tmax 塑壳断路器具有比市场上同类产品都高的性能尺寸比，可为用户提供更多的空间来进行电缆布线。

Tmax T2 为同类产品中体积最小的电子式塑壳断路器，额定电流从4A开始，过载和短路电流曲线亦可精确整定。

适用于长距离配电的短路保护Tmax T4-T5 塑壳断路器在690V的电压下，依然可以达到80kA的分断能力。

电子脱扣器短路保护电流值，可在1－12倍额定电流区间内连续可调，并确保不同类型负载长距离配电的短路保护。

RC漏电和接地保护Tmax一体化的RC 漏电和接地保护功能，解决了诊断远端单相对地短路故障和小电流不脱扣的问题，具有一体化安装方式、体积紧凑、零序互感器内置、安装简便、测量精准等特点。

一体化无缝连接保护电动机可选用 Tmax PR221MP / PR222MP + A 接触器，改变了传统的使用断路器 + 接触器 + 热继电器的模式，实现了断路器和接触器一体化无缝连接，无需接继电器就可实现过载保护，省却电缆布线步骤，节省安装时间。

提供起动电流时间整定、相不平衡、触头热记忆等功能三、ABB框架E系列的特点性能优异，体积紧凑Emax框架断路器秉承ABB产品一贯的优良传统，性能卓越、外形更紧凑，节约了开关柜的空间。

断路器采用模块化的设计，安装更方便。

全系列采用相同的高度及深度，更容易在低压开关柜上整合，大幅度减少了安装的尺寸。

Emax 空气断路器全钢结构设计，外壳采用特殊聚酯材料，耐腐蚀、隔热、绝缘能力强且具备很高的阻燃特性，即使在火焰中也不易燃烧，有效的防止了电气火灾的进一步扩散。

限流型开关选用多重分断和独特灭弧室设计等限流技术，提高了断路器的极限分断能力，减少了短路发生时电网的允通能量，可大幅度地降低预期故障电流的峰值，降低电动应力和热应力，减少电缆及母排的尺寸规格。

一、ABB、施耐德、西门子各元器件型号对比表二、ABB塑壳T系列的特点应用领域广ABB Tmax 塑壳断路器除了可用于常规的工业、建筑领域，亦可用于如煤矿、铁路隧道、太阳能、港口等特殊应用领域。

体积小巧Tmax 塑壳断路器具有比市场上同类产品都高的性能尺寸比，可为用户提供更多的空间来进行电缆布线。

Tmax T2 为同类产品中体积最小的电子式塑壳断路器，额定电流从4A开始，过载和短路电流曲线亦可精确整定。

适用于长距离配电的短路保护Tmax T4-T5 塑壳断路器在690V的电压下，依然可以达到80kA的分断能力。

电子脱扣器短路保护电流值，可在1－12倍额定电流区间内连续可调，并确保不同类型负载长距离配电的短路保护。

RC漏电和接地保护Tmax一体化的RC 漏电和接地保护功能，解决了诊断远端单相对地短路故障和小电流不脱扣的问题，具有一体化安装方式、体积紧凑、零序互感器内置、安装简便、测量精准等特点。

一体化无缝连接保护电动机可选用 Tmax PR221MP / PR222MP + A 接触器，改变了传统的使用断路器 + 接触器 + 热继电器的模式，实现了断路器和接触器一体化无缝连接，无需接继电器就可实现过载保护，省却电缆布线步骤，节省安装时间。

提供起动电流时间整定、相不平衡、触头热记忆等功能三、ABB框架E系列的特点性能优异，体积紧凑Emax框架断路器秉承ABB产品一贯的优良传统，性能卓越、外形更紧凑，节约了开关柜的空间。

断路器采用模块化的设计，安装更方便。

全系列采用相同的高度及深度，更容易在低压开关柜上整合，大幅度减少了安装的尺寸。

Emax 空气断路器全钢结构设计，外壳采用特殊聚酯材料，耐腐蚀、隔热、绝缘能力强且具备很高的阻燃特性，即使在火焰中也不易燃烧，有效的防止了电气火灾的进一步扩散。

限流型开关选用多重分断和独特灭弧室设计等限流技术，提高了断路器的极限分断能力，减少了短路发生时电网的允通能量，可大幅度地降低预期故障电流的峰值，降低电动应力和热应力，减少电缆及母排的尺寸规格。

电机软启动器选型在实际工作当中还要考虑具体产品品牌的功能和技术参数以及产品的可考性，根据实际使用情况进行选择。

在此有必要区分的是频繁启动和不频繁启动，对于软启动器来讲，一般情况下如果启动间隔时间不超过2分钟每小时不超过30次，即可定为不频繁启动。

小于此数应按频繁启动考虑。

风机泵类负荷一般都属于不频繁启动。

机械传动有频繁启动的也有不频繁启动的，象皮带机、球磨机等可按不频繁启动考虑，如果是起动机或大型机械设备所配的电动机需要可逆功能的多属于频繁启动。

在频繁工作的场所选取软启动器要按电动机的起动电流选取，因为软启动器生产厂家一般选取的可控硅电流是电动机额电流的2.5倍。

限制最大电动机启动电流是额定电流的4.5倍，在不频繁操作下充分利用可控硅短时过载能力，所以在频繁启动的条件下，应加大选取软启动器的容量，根据频繁度的不同取在1.2~1.5倍即可。

同时由于可控硅频繁工作，为了排除可控硅散发的大量的热量，软启动器必需带有机械风冷。

对于机械风冷的软启动装置，一台开关柜最好放一台软启动装置，而且开关柜也要设置机械通风。

选型注意事项为：1、首先要确认电机是多少V的，一般是380V，当然也有600V的，不过少。

电机是否是异步鼠笼电机，现在的电机大部分为异步鼠笼电机，也有绕线的。

软启动多适用于异步鼠笼电机。

2、要知道电机的功率为多少，负载是什么。

3、软启动多装在柜子上，可以了解下软启动的尺寸，旁路是否为内置。

4、一般上面的几个问题提供下就可以知道如何选型了。

选型一般是针对厂家来选型，我们利亿达的就是这样。

5、软启动判别好坏有一个很简单的方法就是谁家的软启动越重，质量一般就越好，当然这只是一般的方法，呵呵。

一般的软启动的好坏，是要看所需软启动的功能，对现场坏境的适用性，ABB，施耐德的也会出现问题。

ACB断路器技术条件1)选用国际知名品牌，如ABB Emax，施耐德MT，西门子3WL等。

注意施耐德MTE品牌的价格很低，技术等级，脱扣能力能差）2)额定工作电压：≥690V AC ；额定绝缘电压：≥ 1000V AC，50Hz（但是施耐德MTE，只有其Ue＝440Vac）3)整定电流：按低压配电系统图规定4)额定极限短路分断能力（Icu）：按照Emax技术参数，并结合实际需求。

5)额定短时耐受电流能力（Icw）：≥42kA /1s（此处需要参考实际情况，结合Emax技术参数）6)固有分闸时间：≤30ms (注意此处不可以为25ms)7)固有合闸时间：≤80ms （参考Emax参数）8)额定运行短路分断能力(Ics):100%Icu （Emax满足）9)极数：参见系统图；断路器为单极模数化结构，整体为数个单极模块组成。

10)安装方式：抽出式11)操作方式：手动及电动12)操作机构形式：弹簧储能(手动及电动)13)额定操作电压：220V AC （视控制回路情况而定）14)开关操作频率：1次/1min15)寿命(不低于下列操作次数)：（以下参数参考Emax技术资料）操作显示功能：1)装有计数器，对操作次数记忆。

2)断路器开断及闭合状态的机械显示。

3)电动机储能状态的机械显示，可显示储能与否。

4)电动机储能，面板上按钮操作。

5)面板上装有机械跳闸按钮。

6)带有远距离释放装置。

7)抽出式断路器位置显示。

8)标配4对辅助触点。

（Emax标配4对辅助触头）9)主触头磨损指示器。

ACB断路器的控制单元1)采用电子微处理器脱扣器2)电子微处理器性能a)保护功能（以下参数皆为Emax参数）•过载保护（具有反时限长延时脱扣特性）：脱扣电流整定范围(0.4～1)×I n 可多点设定，脱扣延时时间可调节（3～144s）•选择性短路保护（具有反时限短延时脱扣特性）：脱扣电流整定范围(1～10)×I n可调节，脱扣时间可调节（0.05～0.8s）注：保护脱扣器为PR121是，脱口时间可调节（0.1～0.8s）•瞬时短路保护：瞬时脱扣电流可调（1.5～15）×I n•接地故障可调延时保护：脱扣电流可调，脱扣时间可调b)信号显示LED指示灯显示故障状态（过载、短路、接地等）并可手动复位并带有历史故障记录（最后20次）。

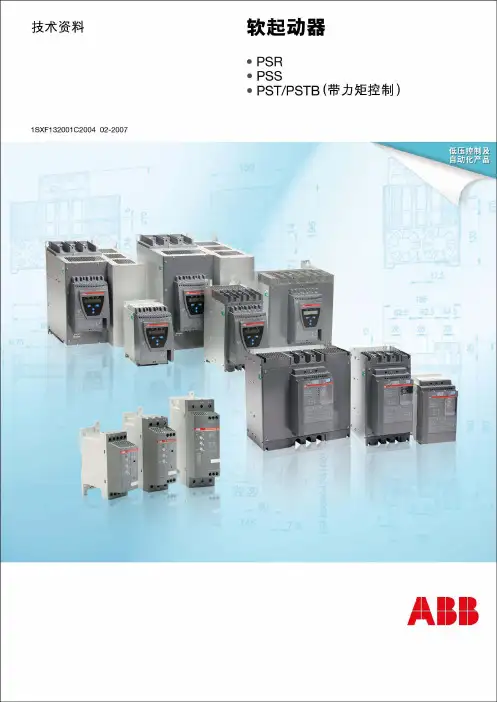

技术资料控制产品－软起动器PSR•PSS••PST/PSTB（带力矩控制）Softstarter电压 Ｖ100 %电流 /力矩 /时间电动机转速电动机转速图中所示的是直接起动、星/三角起动和软起动在电动机电压 (V)、电动机电流 (I) 和电动机力矩 (T) 时的不同表现。

58 %70 %30 %电动机电压直接起动直接起动直接起动软起动软起动星 / 三角起动软起动可调节的起动斜坡曲线星 / 三角起动星 / 三角起动电动机电流电动机力矩软起动器当第一台电动机出现时，工程师就一直在寻找一种方法，避免在使用直接起动和星三角起动时出现的电气和机械问题。

自20世纪80年代初，ABB 就一直生产软起动器，并且拥有宝贵的经验。

如今这些经验也融入到产品系列的设计中。

最新推出的PST 系列是 ABB 在软起动技术上的一次重大进步。

应用了现代电力电子学中的智能电路和软件，ABB 开发出的软起动器可以出色地使用电子元件来控制电动机起动和停止时的电流和电压，同时还添加了几种设计特性。

机械和电气问题的解决方案交流电动机 — 被称做 "工业的驮马"，用于驱动风扇、压碎机、搅拌机、水泵、输送带等设备。

在全世界的生产中，它经常引发不必要的负荷高峰。

这些不良的起动方式造成多方面的损坏，其中包括：电气问题，在直接起动或星三角起动中产生的电压和电•流突变，带来了大量的电气问题。

这些突变现象可能使得本地电网过载，并产生不可接受的电压波动，从而影响与电网连接的其他设备。

机械问题，整条传动链 (从电动机到受驱动的设备) 都会•受到剧烈的应力。

运行问题，例如管道的压力、损坏输送带上的产品，以•及引起乘坐升降机的不舒适。

经济损失也应当受关注的：每个技术问题和故障后，以及因需要维修及停产所造成的大量损失。

解决这些问题的简单方法是安装ABB 的PSR 、PSS 或PST 型的软起动器。

有了ABB 软起动器，就可以顺畅地起动和停止，最大程度地减少机械上和电气上的冲击。

Softstarter2/1软起动器PSS 选型表PSS18/30PSS30/52 PSS37/64 PSS44/767.5 15 18.5 22 A 18 30 37 44 10 20 25 30 18283440PSS18/30...PSS44/76PSS 142/245-500L控制回路电压L : 220-240V AC F : 110-120V AC 主回路工作电压500V AC 或 690V AC 额定工作电流 (内接)额定工作电流 (外接)通用型型号说明P S S2常规起动 型号 外接 (400V) kW额定电流 I e A 外接 (480V) hp 额定电流 I eASoftstarter2/2使用下面的指南，对于大多数应用场合您都可以快速地选择合适的软起动器。

如需更精确的选择，你可以使用Prosoft 的选择软件，此软件可于ABB 网站(/lowvoltage) 下载。

Softstarter2/3P S S2PSS18/30 ... PSS300/515应用说明设定值应用Softstarter2/4P S S2*)在型号后增加一个字母代码代表所选择控制电源电压 : U S ■ F = 110-120 V , 50/60 Hz L = 220-240 V , 50/60 Hz故障信号继电器■ 无字母代码 = NO C = NC **)在订货号后增加一个数字代码代表所选择 控制电源电压 : U S▼ 1 = 110-120 V , 50/60 Hz 2 = 220-240 V , 50/60 Hz故障信号继电器▼ 1 = NO 2 = NC➤➤Softstarter2/5PSS18/30 ... PSS300/515订货资料 (适用于常规起动，脱扣级别10，内接)*)在型号后增加一个字母代码代表所选择控制电源电压 : U S ■ F = 110-120 V , 50/60 Hz L = 220-240 V , 50/60 Hz故障信号继电器■ 无字母代码 = NO C = NC **)在订货号后增加一个数字代码代表所选择 控制电源电压 : U S▼ 1 = 110-120 V , 50/60 Hz 2 = 220-240 V , 50/60 Hz故障信号继电器▼ 1 = NO2 = NC➤➤P S S2Softstarter1S F T 98800-0042/6*)在型号后增加一个字母代码代表所选择控制电源电压 : U S ■ F = 110-120 V , 50/60 HzL = 220-240 V , 50/60 Hz故障信号继电器■ 无字母代码 = NO C = NC**)在订货号后增加一个数字代码代表所选择控制电源电压 : U S▼ 1 = 110-120 V , 50/60 Hz 2 = 220-240 V , 50/60 Hz故障信号继电器▼ 1 = NO2 = NC➤➤P S S2Softstarter1S F T 98800-0042/7*)在型号后增加一个字母代码代表所选择控制电源电压 : U S ■ F = 110-120 V , 50/60 HzL = 220-240 V , 50/60 Hz故障信号继电器■ 无字母代码 = NO C = NC**)在订货号后增加一个数字代码代表所选择控制电源电压 : U S▼ 1 = 110-120 V , 50/60 Hz 2 = 220-240 V , 50/60 Hz故障信号继电器▼ 1 = NO2 = NC➤➤P S S2Softstarter2/8PSS18/30 ... PSS300/515订货数据 (附件)PSCT..用于限流功能的电流互感器• 连接到软起动器的11和12号端子。
