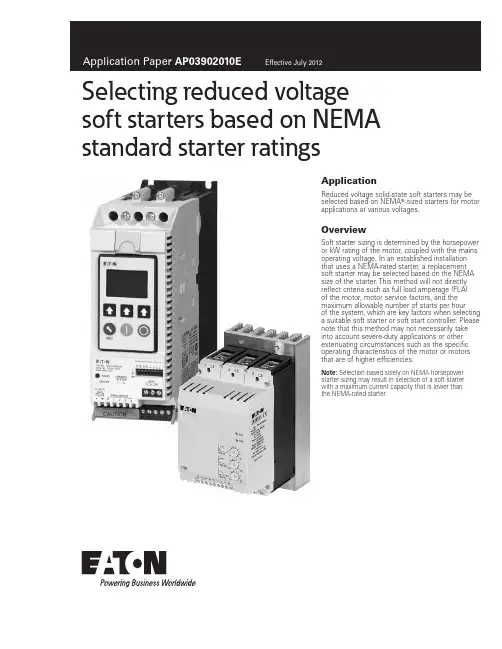

Selecting reduced voltagesoft starters based on NEMA standard starter ratingsApplicationReduced voltage solid-state soft starters may beselected based on NEMA T-sized starters for motorapplications at various voltages.OverviewSoft starter sizing is determined by the horsepoweror kW rating of the motor, coupled with the mainsoperating voltage. In an established installationthat uses a NEMA-rated starter, a replacementsoft starter may be selected based on the NEMAsize of the starter. This method will not directlyreflect criteria such as full load amperage (FLA)of the motor, motor service factors, and themaximum allowable number of starts per hourof the system, which are key factors when selectinga suitable soft starter or soft start controller. Pleasenote that this method may not necessarily takeinto account severe-duty applications or otherextenuating circumstances such as the specificoperating characteristics of the motor or motorsthat are of higher efficiencies.N Selection based solely on NEMA horsepowerNote:starter sizing may result in selection of a soft starterwith a maximum current capacity that is lower thanthe NEMA-rated starter.Application Paper AP03902010E Effective July 2012Selecting reduced voltage soft starters based on NEMA standard starter ratingsEaoNn CNrpNraoiNn Electrical Sector1111 Superior Avenue Cleveland, OH 44114 USA © 2012 Eaton CorporationAll Rights ReservedPrinted in USAPublication No. AP03902010E / Z12533 July 2012Eaton is a registered trademark of Eaton Corporation.All other trademarks are property of their respective owners.T ablt 1. 200V SNfo Soarotr Nr SNfo Soaro CNnorNlltr StltcoiNnNEMA Size NEMAContinuousAmp RatingMax. hpFull VoltageStarter S811+ Series DS6 Series009 1.5Not Available DS6-34DSX041NO-N 0183S811+N37xxx DS6-34DSX041NO-N 1277.5S811+N37xxx DS6-34DSX041NO-N 24510S811+N37xxx DS6-34DSX041NO-N 39025S811+R10xxx DS6-34DSX081NO-N 413540S811+T18xxx DS6-34DSX134NO-N 527075S811+T30xxx Not Available 6540150S811+V50xxx Not Available Note:N Conversion chart is based on a motor service factor of 1.15.T ablt 2. 230V SNfo Soarotr Nr SNfo Soaro CNnorNlltr StltcoiNnNEMA Size NEMAContinuousAmp RatingMax. hpFull VoltageStarter S811+ Series DS6 Series009 1.5Not Available DS6-34DSX041NO-N 0183Not Available DS6-34DSX041NO-N 1277.5S811+N37xxx DS6-34DSX041NO-N 24515S811+N66xxx DS6-34DSX068NO-N 39030S811+R10xxx DS6-34DSX099NO-N 413550S811+T18xxx DS6-34DSX134NO-N 5270100S811+T30xxx Not Available 6540200S811+V65xxx Not Available 7810300S811+V85xxx Not Available Note:N Conversion chart is based on a motor service factor of 1.15.T ablt 3. 460V SNfo Soarotr Nr SNfo Soaro CNnorNlltr StltcoiNnNEMA Size NEMAContinuousAmp RatingMax. hpFull VoltageStarter S811+ Series DS6 Series0092Not Available DS6-34DSX041NO-N 0185Not Available DS6-34DSX041NO-N 12710S811+N37xxx DS6-34DSX041NO-N 24525S811+N66xxx DS6-34DSX041NO-N 39050S811+R10xxx DS6-34DSX068NO-N 4135100S811+T18xxx DS6-34DSX134NO-N 5270200S811+T30xxx Not Available 6540400S811+V65xxx Not Available 7810600S811+V85xxx Not Available Note:N Conversion chart is based on a motor service factor of 1.15.T ablt 4. SuppNroing DNcumtnoaoiNnManuals Reference NumberS811+ User Manual MN03900001EDS6 Catalog CA03901001EDS6 Instructional Leaflet IL03901001EProgram files NoneOutline drawings NoneAdditional HelpIn the event that additional help is needed, please contact the Technical Resource Center at 1-877-ETN-CARE, Option 2, Sub Option 2.。

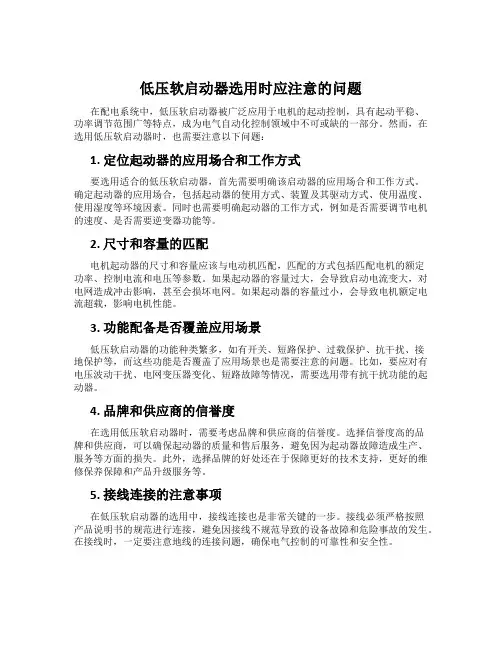

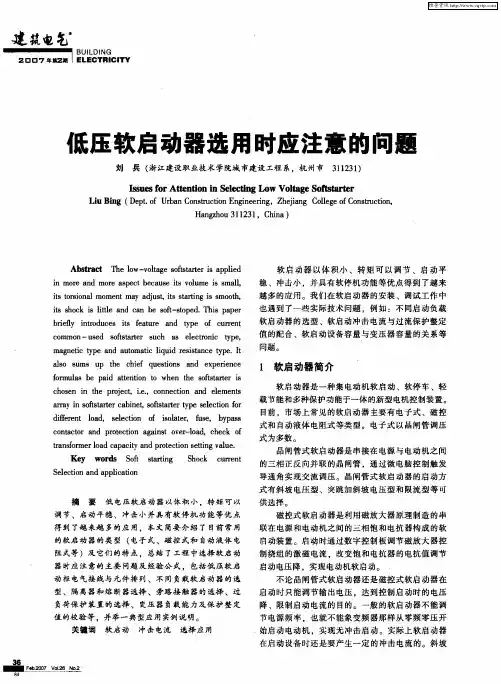

低压软启动器选用时应注意的问题在配电系统中，低压软启动器被广泛应用于电机的起动控制，具有起动平稳、功率调节范围广等特点，成为电气自动化控制领域中不可或缺的一部分。
然而，在选用低压软启动器时，也需要注意以下问题：1. 定位起动器的应用场合和工作方式要选用适合的低压软启动器，首先需要明确该启动器的应用场合和工作方式。
确定起动器的应用场合，包括起动器的使用方式、装置及其驱动方式、使用温度、使用湿度等环境因素。
同时也需要明确起动器的工作方式，例如是否需要调节电机的速度、是否需要逆变器功能等。
2. 尺寸和容量的匹配电机起动器的尺寸和容量应该与电动机匹配，匹配的方式包括匹配电机的额定功率、控制电流和电压等参数。
如果起动器的容量过大，会导致启动电流变大，对电网造成冲击影响，甚至会损坏电网。
如果起动器的容量过小，会导致电机额定电流超载，影响电机性能。
3. 功能配备是否覆盖应用场景低压软启动器的功能种类繁多，如有开关、短路保护、过载保护、抗干扰、接地保护等，而这些功能是否覆盖了应用场景也是需要注意的问题。
比如，要应对有电压波动干扰、电网变压器变化、短路故障等情况，需要选用带有抗干扰功能的起动器。
4. 品牌和供应商的信誉度在选用低压软启动器时，需要考虑品牌和供应商的信誉度。
选择信誉度高的品牌和供应商，可以确保起动器的质量和售后服务，避免因为起动器故障造成生产、服务等方面的损失。
此外，选择品牌的好处还在于保障更好的技术支持，更好的维修保养保障和产品升级服务等。
5. 接线连接的注意事项在低压软启动器的选用中，接线连接也是非常关键的一步。
接线必须严格按照产品说明书的规范进行连接，避免因接线不规范导致的设备故障和危险事故的发生。
在接线时，一定要注意地线的连接问题，确保电气控制的可靠性和安全性。
结论选用低压软启动器时需要考虑多个因素，包括应用场合和工作方式、尺寸和容量的匹配、功能配备是否覆盖应用场景、品牌和供应商的信誉度以及接线连接的注意事项等。

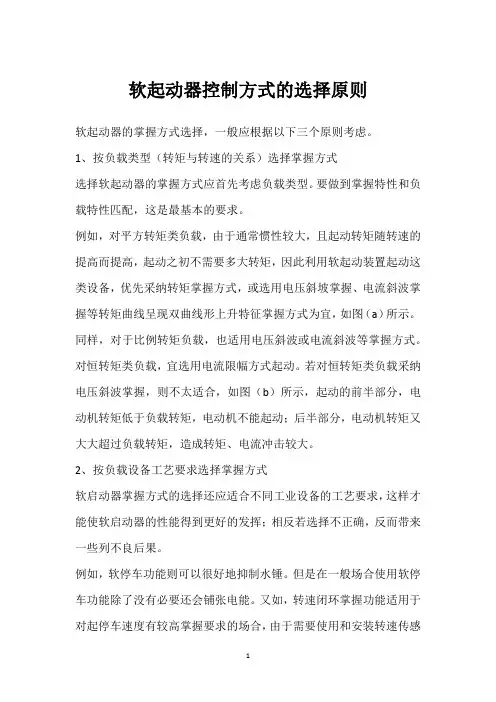

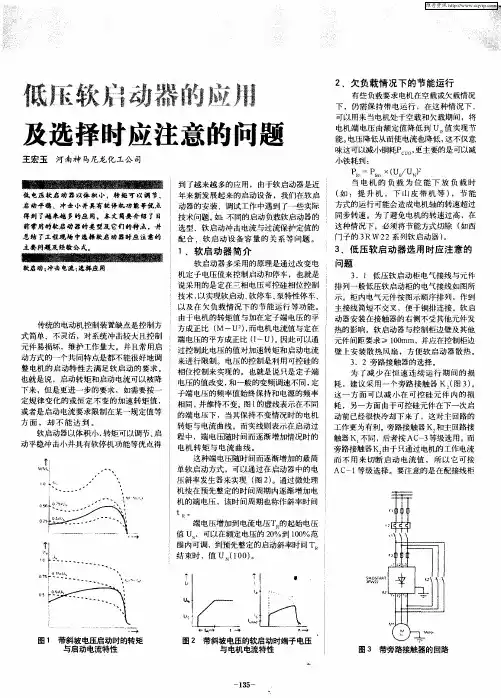

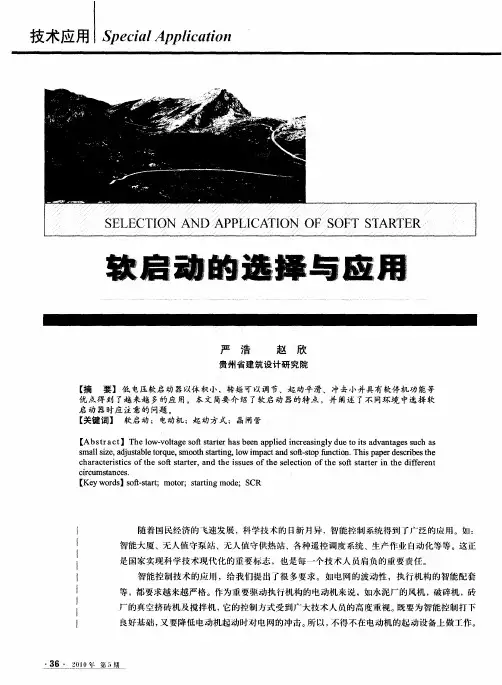

软起动器控制方式的选择原则软起动器的掌握方式选择，一般应根据以下三个原则考虑。
1、按负载类型（转矩与转速的关系）选择掌握方式选择软起动器的掌握方式应首先考虑负载类型。
要做到掌握特性和负载特性匹配，这是最基本的要求。
例如，对平方转矩类负载，由于通常惯性较大，且起动转矩随转速的提高而提高，起动之初不需要多大转矩，因此利用软起动装置起动这类设备，优先采纳转矩掌握方式，或选用电压斜坡掌握、电流斜波掌握等转矩曲线呈现双曲线形上升特征掌握方式为宜，如图（a）所示。
同样，对于比例转矩负载，也适用电压斜波或电流斜波等掌握方式。
对恒转矩类负载，宜选用电流限幅方式起动。
若对恒转矩类负载采纳电压斜波掌握，则不太适合，如图（b）所示，起动的前半部分，电动机转矩低于负载转矩，电动机不能起动；后半部分，电动机转矩又大大超过负载转矩，造成转矩、电流冲击较大。
2、按负载设备工艺要求选择掌握方式软启动器掌握方式的选择还应适合不同工业设备的工艺要求，这样才能使软启动器的性能得到更好的发挥；相反若选择不正确，反而带来一些列不良后果。
例如，软停车功能则可以很好地抑制水锤。
但是在一般场合使用软停车功能除了没有必要还会铺张电能。
又如，转速闭环掌握功能适用于对起停车速度有较高掌握要求的场合，由于需要使用和安装转速传感器，因此一般场合应用只会带来成本的提高和施工作业的麻烦。
3、按负载工作状况选择掌握方式有的掌握功能还需要考虑负载工作状况。
例如，轻载节能功能就不能随便使用。
软起动器只有在变转矩负载（风机、水泵等）且低负载率运行的条件下才有较好的节电效果，不能不分对象的使用。
对于恒转矩负载工作于较高负载率状况下，不仅无轻载节能效果，还增加了功耗，转子发热，寿命降低，同时对电网产生持续的谐波干扰。
2/16低压产品简明选用手册工业连接器接线端子装置按钮指示断路器空气用接触器切换电容器接触器建筑用中间继电器软起动器继电器插拔式接口监视继电器电子测量和转换器模拟信号继电器电子时间起动器电动机断路器塑壳接触器通用型继电器热过载开关电源继电器电子过载软起动器 - PST / PSTB型号说明及型号速查表型号速查表，具有更强的抗腐蚀性气体的能力，适合在污水处理、化工、造纸等行业应用PSTB ：智能型系列（带内置旁路接触器）2/17低压产品简明选用手册断路器空气用接触器切换电容器接触器建筑用中间继电器软起动器继电器插拔式接口监视继电器电子测量和转换器模拟信号继电器电子时间起动器电动机断路器塑壳接触器通用型继电器热过载开关电源继电器电子过载工业连接器接线端子装置按钮指示软起动器 - PST / PSTB配合选型表塑壳断路器若只使用塑壳断路器，则可达到类型1的要求。
（类型1：要求接触器和软起动器在短路条件下，不应对人及设备引起危害，在未修复和更换零件前，不允许继续使用。
）快速熔断器保护如要达到类型2要求，需使用快速熔断器。
（类型2：要求接触器和软起动器在短路条件下，不应对人及设备引起危害，且能够继续使用，允许触头熔焊，但制造厂应指明关于设备维修所采用的方法。
）隔离开关熔断器组用于所推荐的快速熔断器。
主回路接触器非必选元件，一般用于过载跳闸。
热过载继电器一般用于保护电动机。
电流互感器全系列已内置电流互感器。
旁路接触器使用旁路接触器，可减少软起动器功耗，同时也可增加每小时的起动次数。
所有软起动器可不带旁路接触器也能正常运行。
2/18低压产品简明选用手册断路器空气用接触器切换电容器接触器建筑用中间继电器软起动器继电器插拔式接口监视继电器电子测量和转换器模拟信号继电器电子时间起动器电动机断路器塑壳接触器通用型继电器热过载开关电源继电器电子过载工业连接器接线端子装置按钮指示PSTB570PSTB7201) 无开关熔断丝，可使用熔断丝支座。
电动机软启动器和断路器的选择三相电流=功率/1.7321*电压*功率因素（按0.8~0.9）电流=功率/1.7321*电压*功率因素,电机一般取0.85. 即22/(0.38*1.732*0.85)≈39.33A,如果考虑效率(即电动机实际输出功率有22kW),一般再取0.9的系数,即39.33/0.9=43.7A。
所以在没有太准确要求的场合，一般电机电流即按2倍功率数。
软启动和功率没有必然关系，软启动主要是体现设备运行环境的优劣。
电机的启动方法比较；1、用变频器软起最好，启动电流最小，运行中根据需要调速，启动和运行中都节约电能，可以延长设备的使用寿命，是现代提倡的启动方法。
缺点是维护复杂，技术含量高，一次性投资大。
2、用星三角启动次之，启动电流中等，运行不节约电能，是以前和现在都是常用的方法。
3、直接启动没有维修量，不花经济，但需要一定的条件：1.由于电动机直接启动电流是正常运行的5倍，供应这台电动机的变压器容量必须要有电动机容量的5倍以上，变压器小了，强大的启动电流将使变压器电压严重下降影响它人使用，自己的电动机加长启动时间，使电动机发热烧毁或不能启动。
2.供应这台电动机的线路不能偏长、导线截面积不能偏小，否则，强大的启动电流导线电压严重下降加长电动机启动时间，使电动机发热烧毁或不能启动。
3、启动必须用接触器、空气开关、铁壳开关等有储能功能的开关，不能使用胶木闸刀等直接用人力开合的开关，速度慢了容易引起弧光短路。
满足以上三个条件，可以直接控制。
恩···这个原理是控制降压启动器，就是设定电流或者电压，到达设定电压或电流后，然后旁路吸合，启动器断开····全压运行···在选型上可以随便点，在功率选择上，要稍高，楼上那个1.2-1.5倍还是可以的，你的37KW选择45左右就好··也不用太高··在星三角起动中30KW的电动应选多大的主接触器,星点用的又是多大,是CJ20-100A的好还是CJ20-160A的好.前题是经济实会耐用.30KW动力满负荷大约60A电流，至少也得100A接触器。

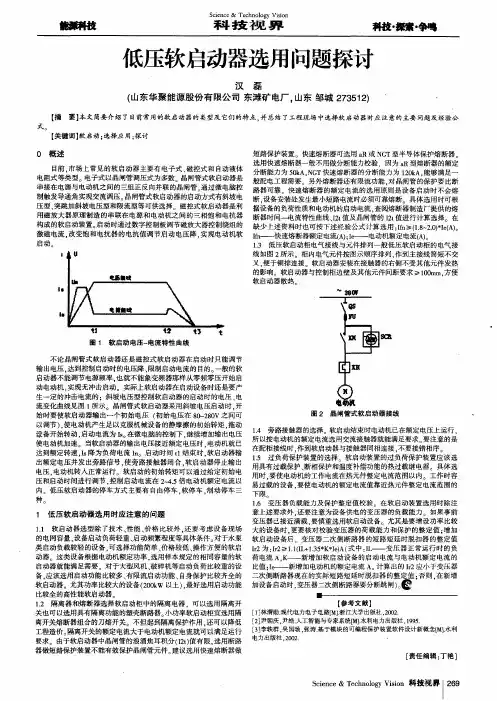

对水电站设计中选用低压软启动器时的探讨通江县地电力管理办公室冯顺刚【主题词】：电站设计选用低压软启动器探讨【摘要】：我在水电站设计中发现，过去水电站设计中选用的水泵、闸门、行车等设备配套的电动机的容量越来越大，电机起动时产生的瞬时电流已影响到厂用设备的安全及稳定。
而软启动器体积小，转矩可以调节、启动平稳冲击小，并具有软停机功能等优点，在电站设计中得到了越来越多的应用。
由于软启动器是近年来才发展起来的启动设备，在设计、安装、调试和使用方面还缺少指导性的规范与规程。
在选型、调试工作中又遇到了一些技术问题。
如：启动器的选型、软启动冲击电流与过流保护整定值的确定、软启动器容量与厂用变压器容量的之间的关系。
现就对这些问题进行探讨。
一、软启动器的分类现在常用的软启动器主要有三种：电子式、磁控式和自动液体电阻式。
电子式以晶闸管调压式为多数。
变频器在某种意义上也是一种软启动器，而且是能够真正地实现软启动的启动器，但设备较贵，为降低水电站单位千瓦造价，目前很少采用。
晶闸管式软启动器是串接在电源与电动机之间的三组正反向并联的晶闸管，通过微电脑控制触发导通角实现交流调压。
晶闸管式软启动器的启动方式有斜坡电压型、突跳加斜坡电压型和限流型等可供选择。
磁控式软启动器是利用磁放大器原理制造的串联在电源和电动机之间的三相饱和电抗器构成的软启动装置。
启动时通过数字控制板调节磁放大器控制绕组的激磁电流，改变饱和电抗器的电抗值调节启动电压降，实现电动机软启动。
但不管是晶闸管式软启动器还是磁控式软启动器，在启动时都只能调节输出电压，达到控制启动时的电压降、限制启动电流的目的。
一般的软启动器不能调节电源频率，也就不能象变频器那样从零频零压开始启动电动机，实现无冲击启动。
实际上软启动器在启动设备时还是要产生一定的冲击电流的。
晶闸管式软启动器采用斜坡电压启动时，开始时要使软启动器输出一个初始电压（初始电压在80~280V 之间可以调节），使电动机产生足以克服机械设备的静摩擦的初始转矩，拖动设备开始转动，启动电流为Is。
