QB-5系列交流电机软起动器选型手册

8 紧急起动 ....................................................................... １８
PDF 文件使用 "pdfFactory Pro" 试用版本创建
长沙奥托自动化技术有限公司
QB-H 系列中高压电动机固态软起动装置
1 规格型号 1.1 型号说明
QB-H10 /1500
软起动装置功率规格
2500
2500kW
4000
4000kW
……
10000
10000kW
32000
32000kW
额定工作电压
03
3.3kV
06
6kV~6.9kV10Fra bibliotek10kV
11
11kV
15
15kV
型号
中高压电动机固态软起动装置
（简称高压软起动装置）
5 操作使用说明 ..................................................................... ７
5.1 软起操作过程 .................................................................... ７ 5.2 键盘/操作界面 ................................................................... ８ 5.3 五种工作状态 .................................................................... ８ 5.4 参数设定的方法 ................................................................ １０ 5.5 起动参数介绍 .................................................................. １４

1、设计要求电动机起动时，不得使母线电压低于额定电压的90%，电机端电压约为额定电压的50％，在80%额定转速下，电机端电压不低于65%。

采用直、软起动控制方式。

软起动器应内置旁路接触器。

电动机起动电流和起动时间：起动电流控制在1.5～2.5倍额定电流，起动时间控制在 10～60s(现场可调)以内，起动力矩可以达到额定力矩的80%。

起动控制技术采用有级变频起动，可以输出12.5Hz和50Hz两种起动频率。

电动机连续起动次数：不低于6次/小时。

软起动器所用元器件及内部板件经过抗腐蚀和阻燃等特殊方式处理，可以适应各种高灰尘、高腐蚀的环境下。

应设置RC吸收网络提供瞬间电压保护电路，以减少dv/dt冲击电压，防止SCR模块的损坏。

低压控制部分应包括数字微处理机、控制器和液晶显示器、操作接口和其它低压元件，并与高压部分隔离。

2、功能正常起动为软起动，但在软起动器故障情况下应能直接起动电机且对软起动器及电机的各项保护依然有效。

电源部分与控制部分采用光纤作为传输介质。

有针对各种泵类负载控制特性的专业泵控制程序。

应具有用低压电机预调试的功能，测试内容包括触发试验和模拟试验。

具备软停车功能，防止水击现象造成管道、阀门的损坏。

显示仪表、操作装置、按键和指示灯的安装要适于读数和操作。

软起动柜主回路各元器件之间采用母线铜排方式连接。

采用电子式电压互感器进行高压测量。

软起动器可以“干”测试，允许晶闸管触发、继电器、指示灯及接触器在不接通主回路电源的情况下进行全功能测试。

2.3技术性能指标详见附表2.4 软起动型式软起动器采用电子软起动器，应具备有级变频起动模式和软停车功能。

利用可控硅调压来实现电动机软起动，即所谓的固态软起动。

电子软起动器一般都是采用智能化控制，在软起动过程中，各相晶闸管顺序导通，并按一定规律移相改变电机的输入电压和频率，在电机最初起动时输出频率为12.5Hz在电机速达到1/4额定转速后，输出频率变为50Hz并当电机到额定电压后，软起动过程结束，闭合旁路接触器，切除晶闸管阀组。

5、维护、检查和元件更换
注意
●不要用兆欧表测试软起动主回路,与控制回路。
6、报废后的处理
注意
●请作为工业废物处理。
7、其它注意事项
注意
●当搬运产品时，请使用正确的升降工具以防止损伤。
●软起动器包装箱堆叠层数不要高于5层以上。
●确认安装位置和物体能经得起软起动器的重量，以防运行中出现晃动。
●请不要在产品上乘坐或堆放重物。
ห้องสมุดไป่ตู้1、防止触电
危险
●当软起动器的输入端接通电源后，即使在停止状态,其输出端仍然会带有相当高的感应电压。禁止接触软起动器的输出端，否则会有触电危险。
●软起动器的控制电路板上带有３80V电压，调试时不得接触电路板、可控硅、散热器等导电部件，否则有触电危险。
●软起动器请务必接地。
●包括布线或检查在内的工作都应由专业技术人员进行。
●请不要用湿手操作软起动器,以防止触电。
●请勿在通电中进行器件检查与更换,否则会发生危险。
2、防止损伤
注意
●各个端子上加的电压只能是使用手册上所规定的电压,以防止元件爆裂,损坏等等。
●用于提高功率因数的无功功率补偿电容器必须连接在软起动器的输入端，不得连接在输出端,否则将损坏软起动器中的内部功率器件。
湖南长沙奥托ＱB软启动器选型手册
———————————————————————————————— 作者:
———————————————————————————————— 日期:
ﻩ

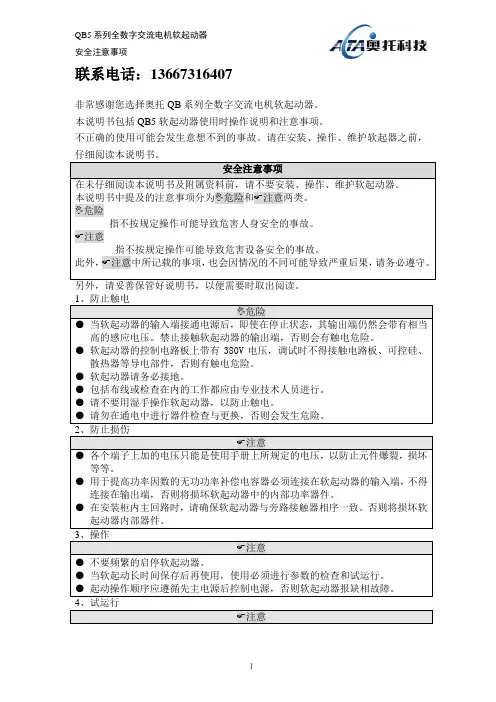

非常感谢您选择奥托QB系列全数字交流电机软起动器。
本说明书包括QB５软起动器使用时操作说明和注意事项。
不正确的使用可能会发生意想不到的事故。请在安装、操作、维护软起器之前,仔细阅读本说明书。

按下本机停止按钮 TA1，先导插件、继电器 ZJ1、接触器 CKJ1 失电，先导插件 A7、 B7 断开、ZJ1-1k 断开、接触器 CKJ1-3k 断开、接触器真空管 ZN1-ZN3 断开，电动机停 止运行；同时 ZJ1 继电器 ZJ1-2k、ZJ1-3k 常闭节点接通，SJ1 得电 SJ1-1k 接通，漏电闭 锁接入主回路继续对负荷侧进行绝缘检测。
执行标准：Q/JXK010-2011 GB3836-2010、MT111-2011
使用前请仔细阅读说明书
QJZ5-80、120/1140（660） 矿用隔爆兼本质安全型真空电磁起动器
QJZ5-80、120/1140（660）N 矿用隔爆兼本质安全型可逆真空电磁起动器
使用说明书
河南省济源市鑫科矿山电器有限公司
上选、下选：对显示项目进行选择，对参数进行调整。被选中的项目与参数显示背
景为深色。
4、保护器得电后初始化，屏幕滚动显示如下信息：三项电流 IA、IB、IC，实时电压 U、 电能、漏电阻值等。
5、按下确认键，即进入功能菜单，功能菜单详见表 7： 表7
一级菜单 二级菜单 三级菜单 四级菜单 五级菜单
说明
六、起动器工作原理（参看电气原理图）
l QJZ5-120、80/1140(660)矿用隔爆兼本质安全型真空电磁起动器
1、送电 换向器 GHK 打到送电位置电源变压器得电，保护器得电工作，对负荷侧电网进行
绝缘监测，当负荷侧电网绝缘阻值达到行标（《MT111—2011》）的要求（1140V，≥40KΩ； 660V，≥22KΩ；）时，保护器保护接点闭合，为起动做好准备。二极管按图接好，方向 不得接反。 2、起动
按下远控按钮 QA1，先导插件 A7、B7 接通 ZJ1 吸合，CKJ1 吸合，CKJ1 接触器的 ZN1-ZN3 真空管接通，D1-D3 得电，电动机起动运行；同时 CKJ1 常开辅助接点 CKJ1-3

5.1.2电源线必须与接线柱是否可靠固定，并保持规定的电气间隙与爬电距离。
5.2
5.2.1按电气原理图或接线腔接线图连接好电源线、控制线以及相关配件。
5.2.2 按电气原理图或接线腔接线图检查连接线是否正确，确保无误后可送电。
5.2.3 给起动器送电后，再合上外壳右侧中部的隔离开关，合上隔离开关后观察窗就有相应的显示，如没有故障显示，就可以进行起动、停止操作；若有故障见故障分析表，排除故障后再进行起动、停止操作。
6.1.4软起动器两次软起动时间间隔不能小于5分钟，一小时内起动次数不大于12次。
6.1.5试验中严禁带电拔插电子插件，以免损坏电路。
6.1.6起动器接线腔两侧的进、出线引入装置及控制回路进、出线引入装置，暂不使用的均应用压盘、金属堵板和密封圈进行可靠密封；防爆接合面在使用中严禁碰伤，注意表面清洁，定期薄薄地涂上一层204-1型防锈油。
电源馈电开关 软起动器 电动机
2.2.5使用前必须核对出厂电压与电源等级是否相同，出厂电压见出线腔盖标识 (注意：当断电切换电压时，电压接线端子接到相应的接线端子上，还需要将漏电插件打到相对应的档位)；X1、X2、X3为电源进线，D1、D2、D3接电动机，KM-1和KM-2为开关工作状态触点；KA3-1和KA3-2为抱闸信号触点。
2.2.7.2 “近控”方式：将主腔的控制方式置于“近控”，当隔离换向开关闭合后，将由面板上“起动”按钮和“停止”按钮操作。
2.2.8 软起动器的起动方式有两种：软起动、直接起动。
2.2.8.1 “软起动”：将主腔的起动方式置于“软起”，当隔离换向开关闭合后，将由软起动器“起动”按钮和“软停止”兼复位按钮直接进行操作，此时，软起动功能起作用。
2.2.2软起动器的电磁起动部分是由隔离换相开关、接触器组成；当软起动有故障时，将芯架上的旋钮置于直接起动位置，它就具有完备的电磁起动器功能。

目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------63 技术特性-------------------------------------------------------------------------------------------73.1 主要性能--------------------------------------------------------------------------------------73.2 主要参数---------------------------------------------------------------------------------------84 尺寸、重量-----------------------------------------------------------------------------------------84.1 外形尺寸---------------------------------------------------------------------------------------84.2 重量---------------------------------------------------------------------------------------------85 安装、调试----------------------------------------------------------------------------------------85.1安装--------------------------------------------------------------------------------------------85.2调试--------------------------------------------------------------------------------------------86 操作使用-------------------------------------------------------------------------------------------156.1 起停控制--------------------------------------------------------------------------------------156.2 安全使用须知--------------------------------------------------------------------------------157 故障分析与排除----------------------------------------------------------------------------------158 安全保护装置与处理----------------------------------------------------------------------------169 保养、维修----------------------------------------------------------------------------------------1610 运输、贮存---------------------------------------------------------------------------------------1611 开箱及检查---------------------------------------------------------------------------------------1612 定货规范------------------------------------------------------------------------------------------1613 其他事项------------------------------------------------------------------------------------------1614 附表和附录--------------------------------------------------------------------------------------16附表：主要部件选配表15 附图--------------------------------------------------------------------------------------------20附图1：QJR-2×315/1140(660)软起动器外形图附图2：QJR-2×315/1140(660)软动器电气原理图1 概述1.1 产品特点QJR－2×315/1140(660)矿用隔爆兼本质安全型真空电磁软起动器（以下简称起动器）采用了先进的微处理器在线控制和电力电子控制技术，其核心部件由固态软起动器（以下简称控制器）和S7-200可编程序控制器(以下简称PLC)组成，产品具有软起动、软停止、直接起动、工作状态显示和记忆等功能。

软起动的介绍及应用张红启【摘要】从软起动的定义着手，指出了电机直接起动的要求及危害，介绍了软起动的工作原理、控制方式及技术特点，结合软起动的应用条件，通过计算验证了起动过程电压下降满足设计规范的要求，阐述了软起动的调试及同步电机软起的起动过程。

总结列出了常见故障现象及处理方法，最后从运行的角度分析了应用效果及注意事项。

%From the definition of soft starting, requirements and harm of direct starting motor were pointed out; the working principle, control mode and technical characteristics of soft starting were introduced; combined with the application condition of soft start, calculating result proved that the starting voltage drop could meet the design requirements;the debugging process of soft start was introduced as well as the soft starting process of the synchronous motor. Common faults and treatment methods were listed, finally application effect was analyzed and the matters needing attention were put forward.【期刊名称】《当代化工》【年(卷),期】2014(000)006【总页数】4页(P969-972)【关键词】软起动;软停车;斜坡电压起动;恒流起动;恒压起动;同步电机;电压损失【作者】张红启【作者单位】中国石油抚顺石化公司石油二厂，辽宁抚顺 113008【正文语种】中文【中图分类】TM301软起动装置是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter,在使用时将其接入电源和电机电枢之间。

一、产品特点BAMG5000型微机全中文显示交流电机软起动器,系采用先进的单片微型计算机、半导体电力电子器件及现代控制技术所综合构成的电机新型起动、控制和运行保护的产品。

BAMG5000系列软启动器，除了优良的起动性能外，与其它同类产品比较，本产品还具有良好的显示功能和完善的电动机运行综合保护功能，可以确保电机及机械传动设备的安全运行。

更具有以下明显的优点，并且是传统产品的理想换代产品。

1 降低电机的起动电流，降低了对电网容量的要求，可节省有关投资。

2 降低电机本身和传动机械的冲击应力，可延长电机和传动设备的寿命。

3 起动电压、时间和停止减速时间可根据负载的要求任意设置，以满足设备运行的工艺要求。

4 多种起动模式(降压起动和恒流起动)控制方式以满足用户的各种需求。

5 十分完善的电机运行保护功能，可以确保设备安全运行，保护功能有输入电源相序错误、输入电源缺相、１电机单相运行、电机三相电流不平衡、电机过载运行保护、功率器件（电动机、可控硅）、启动超时等等保护。

6 产品在工作中显示电机三相工作电流、电动机的电压，并显示累计的电动机运行时间，且不受停电影响，便于了解设备的运行累计时间,便于进行定期保养和维护。

7 各项运行参数的显示均为全中文汉字显示，设置参数非常直观简便。

二、面板所显示的各项中文参数功能说明：0电机运行累计：0-9999小时，该计数值为历次运行的时间累计，并且不受停电的影响，计满9999秒小时后自动又回零开始。

此项不可设置。

1起动时间：单位为秒；电动机开始起动时到运行时间。

根据现场情况设置，设定范围 0.1-299秒2停车时间：单位为秒；电动机开始停机时到停止时间。

根据现场情况设置，设定范围 0.1-299秒出厂设置为03过载电流：单位为A；一般为电机铭牌额定电流的1.1２倍左右。

当电机在运行的时候（不包括起动过程电流），如果达到或超过该项数值，控制器将进行过载计时，当达到过载时间所设定的时间时，控制器将停止工作并产生过载报警信号提示。

在软起动器的上方和下方应留有200mm以上的空间，以保证冷却空气能顺利地流过软起动器内的散热器。
表3-1为QB5软起动器在额定电流下的功率消耗(近似值，按可控硅导通压降1.5V计算)，如果运行电流低于额定值，功率消耗将相应降低。
表3-1 QB5软起动器的额定功率消耗
功率规格
kW
7.5
15
22
30
37
(10)主回路设有阻容滤波回路，对可控硅进行保护。
(11)对输入三相电源无相序要求。
(12)产品结构由冷扎镀锌板封装，钢性好，静电屏蔽性能佳，具有很强的抗外界电磁干扰的能力，可有力保证内部器件稳定高效运作。
2.1
QB52–110
功率规格
87.5kW
1515kW
2222kW
……
400400kW
500500kW
QB5软起动器可以安装在机柜内使用，但机柜内的空气温度应保持在表1-3规定的范围内。
功耗和发热
QB5软起动器长时间持续运行时，会产生相应的功耗(见表2-1)，这些功耗所产生的热量可能会影响软起动器或其它设备的正常工作，并会缩短这些设备的寿命，严重时可能会引起故障。
旁路接触器
QB5软起动器应配套使用旁路接触器，软起动器在起动完成后，将可控硅将不承担负载电流，不会产生因功耗而引起的温升，但负载电流仍先经过软起动直通旁路接触器至电机。QB5软起动器在输出旁路信号完成起动后，将延时60s，然后关闭可控硅，软起动器继续在线监控电机运行状态。
●请在下述环境下使用，以免引起软起动器故障。
环境
运行温度
-5~+40℃
储存温度
-25~+55℃
相对湿度
20~90%，不结露
海拔高度

浅谈软启动器的选择及应用摘要：低电压软启动器体积小、转矩可以调节、启动平滑、冲击小并具有软停机功能等优点得到越来越多的应用。

本文简要介绍了软启动器的特点，并阐述了不同环境中选择软启动器时应注意的问题。

关键词：软启动电动机启动方式晶闸管随着科学技术的飞速发展，智能控制系统得到广泛的应用。

如：无人值守变电站、无人值守泵站、无人值守供热站、智能大厦、各种遥控调度系统、生产作业自动化等等。

这正是国家实现科学技术现代化的重要标志，也是每个技术人员肩负的重要责任。

智能控制技术的应用，给电力工作人员提出了很多要求。

如电网的波动性，执行机构的智能配套等，都要求越来越严格。

对重要驱动执行机构的电动机来说，如石油炼化厂的空压机、主风机、增压机、原油进料泵等，它的控制方式受到广大技术人员的高度重视。

既要为智能控制打下良好基础，又要降低电动机启动时对电网的冲击。

所以，不得不在电动机的启动设备上做工作。

鼠笼型异步电机电子软启动器的诞生给技术人员解决了这个问题。

它既能改变电动机的启动特性保护拖动系统，保证电动机可靠启动，又降低了启动冲击，而且配有计算机通讯接口实现智能控制。

1、电动机启动方式的选择作为应用最广泛的电动机，鼠笼型异步电动机采用降压启动条件。

一是电动机启动时，机械不能承受全压启动的冲击转矩；二是电动机启动时，其端电压不能满足规范要求；三是电动机启动时，影响其他负荷正常运行。

对于降压启动目前有两种方式，一种是降压启动，一种是软启动。

他们经过三个发展阶段，一是“Y—△”启动器和自耦降压启动器，二是磁控式软启动器，三是目前最先进最流行的电子软启动器。

电子软启动器一般都采用16位单片机进行智能化控制，它既能保证电动机在负载要求的启动特性下平滑启动，又能降低对电网的冲击，同时还能实现直接计算机通讯控制，为自动化智能控制打下良好基础。

他们的造价比较是：“Y—△”启动器需六根出线而且故障率太高，维修费也高，不常采用；自耦和磁控降压启动器的体积较大且故障率较高，维修费较高。

新疆化肥厂软起动装置技术规格书2012年3月目录1 概述 (3)1.1 概述 (3)1.2 标准及规范 (3)1.3 范围............................................................................................. 错误！未定义书签。

2 现场条件及电机参数 (4)3 软起动器技术要求 (5)3.1 设备要求 (5)3.2 技术特点及功能 (5)3.3 柜体 (7)3.4 附件 (8)4 包装与标识 (9)5 技术服务与设计联络 (9)5.1 现场安装调试指导 (9)5.2 技术培训 (9)5.3 设计联络会 (10)6 资料图纸 (10)6.1 通则 (10)6.2 文件提交 (10)7 卖方的责任 (12)8 售后服务 (13)1概述1.1概述1.1.1本规格书为新疆化肥厂软启动项目的6kV高压电机固态软起动装置的基本技术要求。

1.1.2本技术规范书仅提出了最低条件的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供货方应保证提供符合技术规范书和国家工业企业标准要求的优质产品及其相应服务。

1.1.3供方产品须严格执行现行国家标准和企业行业标准，有矛盾时，按技术要求较高的标准执行。

1.1.4如果卖方没有以书面形式对本技术规范的条文提出异议，则买方认为卖方提供的设备完全符合本技术规范的要求。

如有异议，不管差异大小，都应在报价书中以“投标差异表”为标题的专门章节中加以详细描述。

1.1.5本技术规范经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.1.6本技术规范未尽事宜，由买、卖双方协商确定。

1.2标准及规范供货商应满足或超过下列最新规范和标准的要求。

有矛盾时，按技术要求较高的标准执行。

IEC-71000《电磁兼容性(EMC)》IEC-70747《半导体器件》IEC-70191《半导体器件的机械标准化》IEC-70148《半导体器件和集成微电子电路的字母符号》IEC-70147《半导体器件的额定值和特性及测量方法基本原理》IEC-70147《工业和运输上应用的半导体功率变换器》IEC 72271《高压开关设备和控制设备》IEC 70947 《低压开关设备和控制设备》IEC 70794 《高压开关设备和控制设备标准的通用条款》IEC 70717 《制图用图形符号》IEC 70529《外壳防护等级（IP 代码）》IEC 70477《高压绝缘封闭开关设备的控制设备》IEC 70447-1999《人机接口标记和鉴别的安全和基本规则.用颜色和数字对导体的鉴别》IEC 70445-1999《人机接口、作标记和识别的基本与安全原则.电器端子和用相应符号标志的接线端子的识别方法（包括字母数字标志识别通则）》IEC 70439《低压开关设备和控制设备组件》IEC 70420-1990《高压交流开关熔断器》IEC 70298《额定电压1kV 以上52kV及以下交流金属封闭开关设备和控制设备》IEC 70279 《低压熔断器》IEC 70255 《电气继电器》IEC 70147 《半导体变流器》IEC 70073 《人机接口、标记和识别的基础和安全原理.指示设备和调节器用编码原理》IEC 70057 《交流高压断路器》GB/T 14549-1993《电能质量公用电网谐波》供货厂商的产品技术性能如与本技术规格书的要求不同或有偏差，则必须在得到业主/设计方的书面确认后，方可开始这些有偏差的工作。

软启动器说明书1 软启动工作原理软启动器电动机的应用 1 软启动器工作原理与主电路软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。

这种电路如三相全控桥式整流电路，主电路图见图1。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。

软启动与软停车的电压曲线见2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。

根据负载性质选择不同型号的软启动器。

旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。

也可以用一台软启动器去启动多台电动机。

无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。

节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。

（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。

3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。

转矩斜坡上升更快速，损耗更低。

具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。

软启动器使用说明书
一、用途
1.1 QJR系列矿用隔爆型真空交流软启动器适用于含有爆炸性气体（甲烷）和煤层的矿井中。

主要用于额定电压至1140V、660V，频率为50HZ的鼠笼型三相异步电动机的软启动、限流启动、双斜坡启动、全压启动、节能运行、软启动等功能。

是21世纪国家推荐使用的电子智能型新产品并于国际惯例接轨的国际项目。

启动器具有过载、过流、缺相、漏电闭锁、过电压、欠电压、温度保护等。

二，线路工作原理
2.1系统连接
参照电气原理图(以远控为例说明)：接上远控按钮，合上隔离换相开关GHK，控制变压器KB1得电，控制与保护器QJ 及漏电闭锁组件K投入工作，若电源和负载都正常工作，即可开启启动器。

此时按下启动按钮，本安先导XD的固态继电器XJ1闭合，从而XJ2闭合，延时头继电器ZJ1和时间继电器SJ1\SJ2得电吸合，导线41与42通过ZJ1闭合而进入软启动状态，可控制按预先设定的模式结合现场条件，触发导通。

当软启动过程完毕后，切换触电闭合，中间继电器ZJ2 吸合，CJ吸合，旁路真空接触器投入运行，此时自保出点由ZJ1切换到CJ,整个启动过程完毕。

二、按键说明
三、菜单功能说明
七、指示灯说明
注：当A、V和%三个指示灯全灭时，当前显示内容为温度值。

软启动器出现故障时，RNU和STOP指示灯同时进行闪烁。

八、电气原件明细表。

主腔内有软起动器组件、综合保护器、控制变压器、控制继电器板和旁路接触器，这些部件均安装在抽屉式机架上，以便现场维护使用。隔离换相开关及测试开关均固定在主腔体的右侧。松开机芯底座上的2个固定螺钉，拔下接线板上的航空插头插接件及相关接插连接件（恢复时注意不要接、插错）后，整个机芯可从主腔内拉出，便于维护。
软起动器接线腔中的L1、L2、L3为进线端，与前一级开关相连；U、V、W为出线端，与电机连接(接线端子见图3)。
开 关 电磁软起动器 M
图 2
图 3
7.1.4本装置出厂时工作电压设置为1140V（除用户在订货时特别说明外），用户在使用中可以根据需要将工作电压调整到660V。操作步骤为：
a、将控制板上的电压跨接片1140V转接至660V端子；
2.2 该设备有多种起动方式供用户选择，如：电压斜坡、电流斜坡、转矩斜坡、功率斜坡等。能满足风机、水泵、胶带输送机、刮板输送机、离心机、压碎机、球磨机等不同负载对象的控制要求。设备默认的起动方式为“电流斜坡”起动（该方式能更好的限制起动电流，克服过高的起动转矩），一方面使供电系统免受过大起动电流的冲击，另一方面可以使工作机械不受电机起动过程中过大的加速转矩作用。大大减轻了作用在被传送物体上的机械应力，减小了工作机械和传动装置的零部件磨损，从而达到了减少维护工作量、提高工作安全性能和延长设备的使用寿命等功效。
解锁动作值(kΩ)
660
22±20％
不大于1.5倍闭锁动作值
1140
40±20％
不大于1.5倍闭锁动作值
6.2.2相间不平衡（包括断相）保护
当主回路发生断相或相间不平衡达到一定程度时，保护器动作，切断起动回路。只有在排除故障后，设备才能再次起动。动作特性见表3。
表3 相不平衡保护特性

北京斯达森电气有限公司Beijing Electric Co.,Ltd.低压电子软起动器选 型 手 册部分业绩北京奥运会网球馆华北油田首都钢铁公司神东煤炭集团一汽大众上海世博会世博轴北京故宫博物院内蒙古伊和乌素风力发电场BEIJING ELECTRIC CO.,LTD.ISO 9000 认证证书CE 认证证书专利证书高压软起型试报告高压软起软著证书智能电表软著证书CCC 认证证书CCC 认证证书国网计量检验报告计量校准证书产品概述..................................................................................................................1工作原理..................................................................................................................2功能说明..................................................................................................................3保护..........................................................................................................................4产品特性..................................................................................................................5产品型号 (6690V)软起动器........................................................................................................71140V 软起动器 .......................................................................................................8外形规格..................................................................................................................9外形规格(续) .........................................................................................................10接线说明................................................................................................................11标准接线图............................................................................................................12一拖多主回路接线图............................................................................................13一拖多控制回路接线图........................................................................................14使用说明................................................................................................................15网络通信................................................................................................................16内置旁路式软起动器............................................................................................17内置旁路软起外形规格.......................................................................................18目录产品概述三相异步电动机在直接起动时, 会产生很大的起动电流,通常电流能达到额定运行电流的5 ~ 9倍。

35
0~30s （按电机的功率整定）
5
突跳时间
0~3s
0
用户 参数
本机地址 漏电保护 语言选择
漏电使能、漏电关闭 简体中文、英文
0 漏电使能
参数 调入缺省值
选择 故障查询
高级 电流互感器变比 菜单 系统电压
10~2000（按电机的功率整定）
90
380V、660V、1140V（电机额定电压） 380V
目录
一、概述……………………………………………………………………1 二、型号说明………………………………………………………………1 三、使用条件………………………………………………………………1 四、技术参数………………………………………………………………1 五、结构特点………………………………………………………………2 六、工作原理………………………………………………………………2 七、起动和停止模式………………………………………………………3 八、安装和使用 … … … … … … … … … … … … … … … … … … … … … … 4 九、参数设定……………………………………………………………4 十、维护保养……………………………………………………………6 十一、运输与储存…………………………………………………………6 十二、注意事项……………………………………………………………6 十三、订货须知 … … … … … … … … … … … … … … … … … … … … … … 7 十四、售后服务……………………………………………………………7
配接电机功率
0～590KW
工作制
断续
最大电流过载倍数 6 倍以下可调
冷却方式 自然冷却

QBZ系列矿用隔爆型真空电磁起动器使用说明书执行标准：MT111-1998Q/BD19-2006八达电气有限公司目录一、概述...................................... 错误!未定义书签。

二、结构特征与工作原理........................ 错误!未定义书签。

三、技术特性.................................. 错误!未定义书签。

四、安装、调试................................ 错误!未定义书签。

五、使用操作.................................. 错误!未定义书签。

六、故障原因分析与排除方法.................... 错误!未定义书签。

八、运输贮存.................................. 错误!未定义书签。

九、开箱及检查................................ 错误!未定义书签。

十、订货须知.................................. 错误!未定义书签。

十一、图纸.................................... 错误!未定义书签。

一、概述产品特点QBZ系列矿用隔爆型真空电磁起动器用于三相鼠笼型异步电动机进行直接或远距离起动、停止和反转控制。
