低压软启动器选用低压软启动器选用摘要：低电压软启动器以体积小，转矩可以调节、启动平稳、冲击小并具有软停机功能等优点得到了越来越多的应用，本文简要介绍了目前常用的软启动器的类型及它们的特点，并总结了工程现场中选择软启动器时应注意的主要问题及经验公式。
关键词：软启动冲击电流选择应用样本内容软启动器以体积小，转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多的应用，大有取代传统的自耦减压、星－角等启动器的趋势。
由于软启动器是近年来新发展起来的启动设备，在设计、安装、调试和使用方面还缺少指导性的规范与规程。
我们在软启动器的安装、调试工作中也遇到了一些实际技术问题。
例如：不同启动负载软启动器的选型、软启动冲击电流与过流保护定值的配合、软启动设备容量与变压器容量的关系等问题。
1、软启动器简介目前，市场上常见的软启动器主要有电子式、磁控式和自动液体电阻式等类型。
电子式以晶闸管调压式为多数。
变频器在某种意义上也是一种软启动器，而且是能够真正地实现软启动的启动器，只是造价要高些。
晶闸管式软启动器是串接在电源与电动机之间的三组正反向并联的晶闸管，通过微电脑控制触发导通角实现交流调压。
晶闸管式软启动器的启动方式有斜坡电压型、突跳加斜坡电压型和限流型等可供选择。
磁控式软启动器是利用磁放大器原理制造的串联在电源和电动机之间的三相饱和电抗器构成的软启动装置。
启动时通过数字控制板调节磁放大器控制绕组的激磁电流，改变饱和电抗器的电抗值调节启动电压降，实现电动机软启动。
不论晶闸管式软启动器还是磁控式软启动器在启动时只能调节输出电压，达到控制启动时的电压降、限制启动电流的目的。
一般的软启动器不能调节电源频率，也就不能象变频器那样从零频零压开始启动电动机，实现无冲击启动。
实际上软启动器在启动设备时还是要产生一定的冲击电流的；斜坡电压型控制软启动器的启动时的电压、电流变化曲线见图1所示。
晶闸管式软启动器采用斜坡电压启动时，开始时要使软启动器输出一个初始电压（初始电压在80~280V之间可以调节），使电动机产生足以克服机械设备的静摩擦的初始转矩，拖动设备开始转动，启动电流为Is。
低压软启动器选用时应注意的问题在配电系统中，低压软启动器被广泛应用于电机的起动控制，具有起动平稳、功率调节范围广等特点，成为电气自动化控制领域中不可或缺的一部分。
然而，在选用低压软启动器时，也需要注意以下问题：1. 定位起动器的应用场合和工作方式要选用适合的低压软启动器，首先需要明确该启动器的应用场合和工作方式。
确定起动器的应用场合，包括起动器的使用方式、装置及其驱动方式、使用温度、使用湿度等环境因素。
同时也需要明确起动器的工作方式，例如是否需要调节电机的速度、是否需要逆变器功能等。
2. 尺寸和容量的匹配电机起动器的尺寸和容量应该与电动机匹配，匹配的方式包括匹配电机的额定功率、控制电流和电压等参数。
如果起动器的容量过大，会导致启动电流变大，对电网造成冲击影响，甚至会损坏电网。
如果起动器的容量过小，会导致电机额定电流超载，影响电机性能。
3. 功能配备是否覆盖应用场景低压软启动器的功能种类繁多，如有开关、短路保护、过载保护、抗干扰、接地保护等，而这些功能是否覆盖了应用场景也是需要注意的问题。
比如，要应对有电压波动干扰、电网变压器变化、短路故障等情况，需要选用带有抗干扰功能的起动器。
4. 品牌和供应商的信誉度在选用低压软启动器时，需要考虑品牌和供应商的信誉度。
选择信誉度高的品牌和供应商，可以确保起动器的质量和售后服务，避免因为起动器故障造成生产、服务等方面的损失。
此外，选择品牌的好处还在于保障更好的技术支持，更好的维修保养保障和产品升级服务等。
5. 接线连接的注意事项在低压软启动器的选用中，接线连接也是非常关键的一步。
接线必须严格按照产品说明书的规范进行连接，避免因接线不规范导致的设备故障和危险事故的发生。
在接线时，一定要注意地线的连接问题，确保电气控制的可靠性和安全性。
结论选用低压软启动器时需要考虑多个因素，包括应用场合和工作方式、尺寸和容量的匹配、功能配备是否覆盖应用场景、品牌和供应商的信誉度以及接线连接的注意事项等。
低压软启动器选用时应注意的问题软启动器以体积小，转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多的应用，大有取代传统的自耦减压、星－角等启动器的趋势。
由于软启动器是近年来新发展起来的启动设备，在设计、安装、调试和使用方面还缺少指导性的规范与规程。
我们在软启动器的安装、调试工作中也遇到了一些实际技术问题。
例如：不同启动负载软启动器的选型、软启动冲击电流与过流保护定值的配合、软启动设备容量与变压器容量的关系等问题。
1、软启动器简介目前，市场上常见的软启动器主要有电子式、磁控式和自动液体电阻式等类型。
电子式以晶闸管调压式为多数。
变频器在某种意义上也是一种软启动器，而且是能够真正地实现软启动的启动器，只是造价要高些。
晶闸管式软启动器是串接在电源与电动机之间的三组正反向并联的晶闸管，通过微电脑控制触发导通角实现交流调压。
晶闸管式软启动器的启动方式有斜坡电压型、突跳加斜坡电压型和限流型等可供选择。
磁控式软启动器是利用磁放大器原理制造的串联在电源和电动机之间的三相饱和电抗器构成的软启动装置。
启动时通过数字控制板调节磁放大器控制绕组的激磁电流，改变饱和电抗器的电抗值调节启动电压降，实现电动机软启动。
不论晶闸管式软启动器还是磁控式软启动器在启动时只能调节输出电压，达到控制启动时的电压降、限制启动电流的目的。
一般的软启动器不能调节电源频率，也就不能象变频器那样从零频零压开始启动电动机，实现无冲击启动。
实际上软启动器在启动设备时还是要产生一定的冲击电流的；斜坡电压型控制软启动器的启动时的电压、电流变化曲线见图1所示。
晶闸管式软启动器采用斜坡电压启动时，开始时要使软启动器输出一个初始电压（初始电压在80~280V之间可以调节），使电动机产生足以克服机械设备的静摩擦的初始转矩，拖动设备开始转动，启动电流为I s。
在微电脑的控制下，继续增加输出电压使电动机加速。
当软启动器的输出电压接近额定电压时，电动机就已达到额定转速，I s降为负荷电流I n。

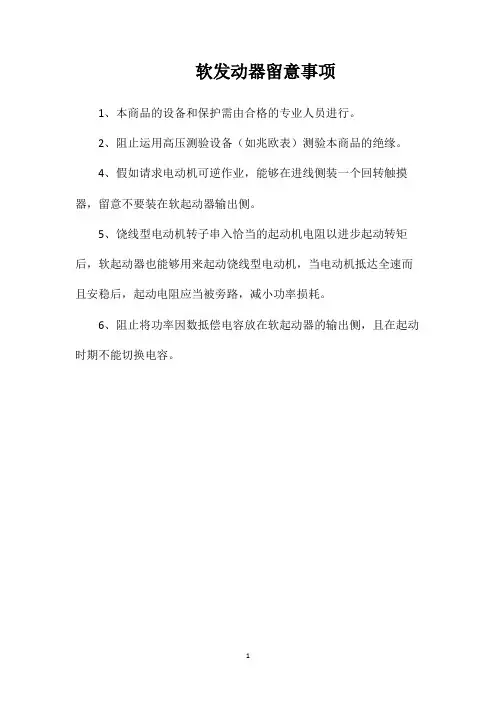

软发动器留意事项
1、本商品的设备和保护需由合格的专业人员进行。
2、阻止运用高压测验设备（如兆欧表）测验本商品的绝缘。
4、假如请求电动机可逆作业，能够在进线侧装一个回转触摸器，留意不要装在软起动器输出侧。
5、饶线型电动机转子串入恰当的起动机电阻以进步起动转矩后，软起动器也能够用来起动饶线型电动机，当电动机抵达全速而且安稳后，起动电阻应当被旁路，减小功率损耗。
6、阻止将功率因数抵偿电容放在软起动器的输出侧，且在起动时期不能切换电容。
1。
浅谈软启动器的选择及应用摘要：低电压软启动器体积小、转矩可以调节、启动平滑、冲击小并具有软停机功能等优点得到越来越多的应用。
本文简要介绍了软启动器的特点，并阐述了不同环境中选择软启动器时应注意的问题。
关键词：软启动电动机启动方式晶闸管随着科学技术的飞速发展，智能控制系统得到广泛的应用。
如：无人值守变电站、无人值守泵站、无人值守供热站、智能大厦、各种遥控调度系统、生产作业自动化等等。
这正是国家实现科学技术现代化的重要标志，也是每个技术人员肩负的重要责任。
智能控制技术的应用，给电力工作人员提出了很多要求。
如电网的波动性，执行机构的智能配套等，都要求越来越严格。
对重要驱动执行机构的电动机来说，如石油炼化厂的空压机、主风机、增压机、原油进料泵等，它的控制方式受到广大技术人员的高度重视。
既要为智能控制打下良好基础，又要降低电动机启动时对电网的冲击。
所以，不得不在电动机的启动设备上做工作。
鼠笼型异步电机电子软启动器的诞生给技术人员解决了这个问题。
它既能改变电动机的启动特性保护拖动系统，保证电动机可靠启动，又降低了启动冲击，而且配有计算机通讯接口实现智能控制。
1、电动机启动方式的选择作为应用最广泛的电动机，鼠笼型异步电动机采用降压启动条件。
一是电动机启动时，机械不能承受全压启动的冲击转矩；二是电动机启动时，其端电压不能满足规范要求；三是电动机启动时，影响其他负荷正常运行。
对于降压启动目前有两种方式，一种是降压启动，一种是软启动。
他们经过三个发展阶段，一是“Y—△”启动器和自耦降压启动器，二是磁控式软启动器，三是目前最先进最流行的电子软启动器。
电子软启动器一般都采用16位单片机进行智能化控制，它既能保证电动机在负载要求的启动特性下平滑启动，又能降低对电网的冲击，同时还能实现直接计算机通讯控制，为自动化智能控制打下良好基础。
他们的造价比较是：“Y—△”启动器需六根出线而且故障率太高，维修费也高，不常采用；自耦和磁控降压启动器的体积较大且故障率较高，维修费较高。
低压软启动器选用注意事项
软启动器以体积小，转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多的应用，大有取代传统的自耦减压、星－角等启动器的趋势。
由于软启动器是近年来新发展起来的启动设备，在设计、安装、调试和使用方面还缺少指导性的规范与规程。
我们在软启动器的安装、调试工作中也遇到了一些实际技术问题。
例如：不同启动负载软启动器的选型、软启动冲击电流与过流保护定值的配合、软启动设备容量与变压器容量的关系等问题。
1、软启动器简介
目前，市场上常见的软启动器主要有电子式、磁控式和自动液体电阻式等类型。
电子式以晶闸管调压式为多数。
变频器在某种意义上也是一种软启动器，而且是能够真正地实现软启动的启动器，只是造价要高些。
晶闸管式软启动器是串接在电源与电动机之间的三组正反向并联的晶闸管，通过微电脑控制触发导通角实现交流调压。
晶闸管式软启动器的启动方式有斜坡电压型、突跳加斜坡电压型和限流型等可供选择。
磁控式软启动器是利用磁放大器原理制造的串联在电源和电动机之间的三相饱和电抗器构成的
软启动装置。
启动时通过数字控制板调节磁放大器控制绕组的激磁电流，改变饱和电抗器的电抗值调节启动电压降，实现电动机软启动。
不论晶闸管式软启动器还是磁控式软启动器在启动
时只能调节输出电压，达到控制启动时的电压降、限制启动
电流的目的。
一般的软启动器不能调节电源频率，也就不能
象变频器那样从零频零压开始启动电动机，实现无冲击启动。
实际上软启动器在启动设备时还是要产生一定的冲击电流的；
斜坡电压型控制软启动器的启动时的电压、电流变化曲线见
图1所示。
晶闸管式软启动器采用斜坡电压启动时，开始时要使软启动器输出一个初始电压（初始电压在80~280V之间可以调节），使电动机产生足以克服机械设备的静摩擦的初始转矩，拖动设备开始转动，启动电流为I s。
在微电脑的控制下，继续增加输出电压使电动机加速。
当软启动器的输出电压接近额定电压时，电动机就已达到额定转速，I s降为负荷电流I n。
启动时间t1结束时，软启动器输出额定电压并发出旁
路信号，使旁路接触器闭合，软启动器停止输出电压，电动机转入正常运行。
软启动的初始转矩可以通过给定初始电压和启动时间进行调节，控制启动电流在2~4.5倍电动机额定电流以内。
低压软启动器的停车方式主要有自由停车，软停车，制动停车三种。
传统的电动机停车方式常用自由停车，但有许多应用场合，自由停车会产生很大问题，如高层建筑的水泵系统，如果采用自由停车，会产生巨大的“水锤”效应，使管道、水泵损坏。
因此利用软停车可以消除自由停车带来的这种反惯性冲击。
在停车时刻t2发出停车指令，电动机的端子电压从U n缓慢下降，在电压下降瞬间电动机电流会有一个小
的电流冲击，然后电动机电流会随电压的下降而下降，直至电动机停下来。
2、低压软启动器选用时应注意的问题
2．1低压软启动柜电气接线与元件排列
一般低压软启动柜的电气接线如图2所示。
柜内电气元件按图示顺序排列，作到主接线简短不交叉，便于铜排连接。
软启动器安装在接触器的右侧不受其他元件发热的影响。
软启动器与控制柜边壁及其他元件间距要求≥100mm，方便软启动器散热。
2．2软启动器选型
除了技术、性能、价格比较外，还要考虑设备现场的电网容量、设备启动负荷轻重、启动频繁程度等具体条件。
对于水泵类启动负载较轻的设备，可选择功能简单、价格较低、操
作方便的软启动器。
这类设备根据电动机额定功率，选用样本规定的相同容
量的软启动器就能满足需要。
对于大型风机、破碎机等启动负荷比较重的设
备，应该选用启动功能比较多、有限流启动功能、自身保护比较齐全的软启
动器。
尤其功率比较大的设备（200KW以上），最好选用启动功能比较全的
高性能软启动器。
2．3隔离器和熔断器选择
软启动柜中的隔离电器，可以选用隔离开关也可以选用具有隔离功
能的塑壳断路器。
小功率软启动柜宜选用隔离开关熔断器组合的刀熔开关。
不但起到隔离保护作用，还可以降低工程造价。
隔离开关的额定电流大于电动机额定电流就可以满足运行要求。
由于软启动器中晶闸管的浪涌焦耳积分（I2t）值有限，选用断路器做短路保护装置不能有效保护晶闸管元件。
建议选用快速熔断器做短路保护装置。
快速熔断器可选用aR或NGT型半导体保护熔断器。
选用快速熔断器一般不用做分断能力校验，因为aR型熔断器的额定分断能力为50KA，NGT快速熔断器的分断能力为120KA，能够满足一般配电工程需要。
另外熔断器还有限流功能，对晶闸管的保护要比断路器可靠。
快速熔断器的额定电流的选用原则是设备启动时不会熔断，设备安装处发生最小短路电流时必须可靠熔断。
具体选用时可根据设备的负荷性质和电动机的启动电流，查阅熔断器制造厂提供的熔断器时间—电流特性曲线、I2t值及晶闸管的I2t值进行计算选择。
在缺少上述资料时也可按下述经验公式计算选用：
I fn≥(1.8~2.0)*I e(A)
I fn—快速熔断器额定电流(A)
I e—电动机额定电流(A)
2．4旁路接触器的选择
软启动结束时电动机已在额定电压上运行，所以按电动机的额定电流选用交流接触器就能满足要求。
要注意的是在配柜接线时，作到软启动器与接触器同相连接，不要接错相序。
2．5过负荷保护装置的选择
软启动控制柜安装完成后要进行认真地检查。
按设计图纸核对接线是否正确，连接是否可靠。
因为晶闸管等电子器件不允许做绝缘电阻测试，所以只能用数字万用表高阻档检查软启动器中晶闸管的绝缘情况。
新的软启动器（冷态时）每组晶闸管输入输出端子间测量电阻值应指示1.3MΩ左右，相间（相间未接控制回路时）、相对地测量电阻值应该指示无穷大。
检查确认无误后，在软启动器输出端接上一台小功率电动机并设定启动方式、初始电压、启动时间和停机时间等技术参数。
在电动机与软启动器连接前，必须用500V绝缘电阻测试器检查电动机和电缆的绝缘状态。
只有绝缘电阻符合有关规定，才准许将电动机连接到软启动器输出端进行启动试验。
第一次软启动前要对机械进行人力盘车，检查机械有无“卡堵”现象，然后进行设备启动试验并调节好启动参数后，就可以交付使用了。
总之，软启动器启动转矩大而且可以调节、设备启动时间短、有软停机功能、元件少维修量小，能够完成比较困难的设备的启动，是性能比较好的电动机启动控制设备，应该得到推广应用。
