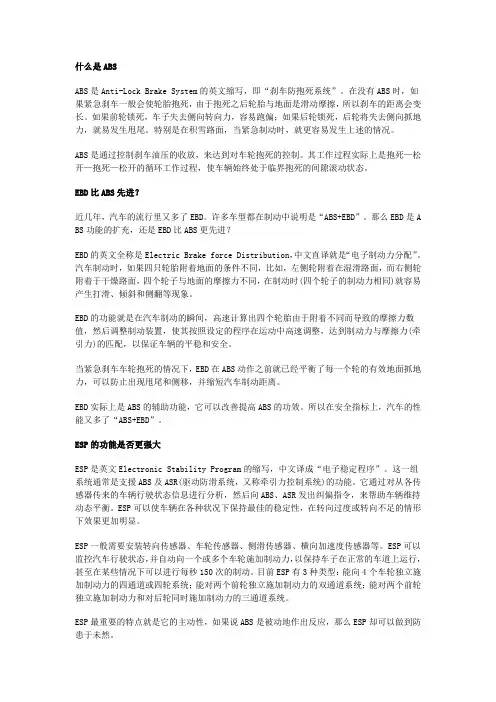

什么是ABSABS是Anti-Lock Brake System的英文缩写，即“刹车防抱死系统”。
在没有ABS时，如果紧急刹车一般会使轮胎抱死，由于抱死之后轮胎与地面是滑动摩擦，所以刹车的距离会变长。
如果前轮锁死，车子失去侧向转向力，容易跑偏；如果后轮锁死，后轮将失去侧向抓地力，就易发生甩尾。
特别是在积雪路面，当紧急制动时，就更容易发生上述的情况。
ABS是通过控制刹车油压的收放，来达到对车轮抱死的控制。
其工作过程实际上是抱死—松开—抱死—松开的循环工作过程，使车辆始终处于临界抱死的间隙滚动状态。
EBD比ABS先进？近几年，汽车的流行里又多了EBD。
许多车型都在制动中说明是“ABS+EBD”。
那么EBD是A BS功能的扩充，还是EBD比ABS更先进？EBD的英文全称是Electric Brake force Distribution，中文直译就是“电子制动力分配”。
汽车制动时，如果四只轮胎附着地面的条件不同，比如，左侧轮附着在湿滑路面，而右侧轮附着于干燥路面，四个轮子与地面的摩擦力不同，在制动时(四个轮子的制动力相同)就容易产生打滑、倾斜和侧翻等现象。
EBD的功能就是在汽车制动的瞬间，高速计算出四个轮胎由于附着不同而导致的摩擦力数值，然后调整制动装置，使其按照设定的程序在运动中高速调整，达到制动力与摩擦力(牵引力)的匹配，以保证车辆的平稳和安全。
当紧急刹车车轮抱死的情况下，EBD在ABS动作之前就已经平衡了每一个轮的有效地面抓地力，可以防止出现甩尾和侧移，并缩短汽车制动距离。
EBD实际上是ABS的辅助功能，它可以改善提高ABS的功效。
所以在安全指标上，汽车的性能又多了“ABS+EBD”。
ESP的功能是否更强大ESP是英文Electronic Stability Program的缩写，中文译成“电子稳定程序”。
这一组系统通常是支援ABS及ASR(驱动防滑系统，又称牵引力控制系统)的功能。
它通过对从各传感器传来的车辆行驶状态信息进行分析，然后向ABS、ASR发出纠偏指令，来帮助车辆维持动态平衡。

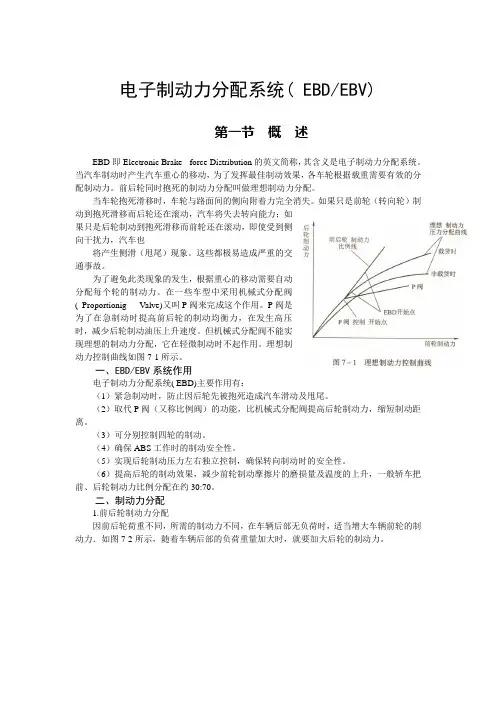

电子制动力分配系统( EBD/EBV)第一节概述EBD即Electronic Brake - force Distribution的英文简称，其含义是电子制动力分配系统。
当汽车制动时产生汽车重心的移动，为了发挥最佳制动效果，各车轮根据载重需要有效的分配制动力。
前后轮同时抱死的制动力分配叫做理想制动力分配。
当车轮抱死滑移时，车轮与路面间的侧向附着力完全消失。
如果只是前轮（转向轮）制动到抱死滑移而后轮还在滚动，汽车将失去转向能力；如果只是后轮制动到抱死滑移而前轮还在滚动，即使受到侧向干扰力，汽车也将产生侧滑（甩尾）现象。
这些都极易造成严重的交通事故。
为了避免此类现象的发生，根据重心的移动需要自动分配每个轮的制动力。
在一些车型中采用机械式分配阀( Proportionig V alve)又叫P阀来完成这个作用。
P阀是为了在急制动时提高前后轮的制动均衡力，在发生高压时，减少后轮制动油压上升速度。
但机械式分配阀不能实现理想的制动力分配，它在轻微制动时不起作用。
理想制动力控制曲线如图7-1所示。
一、EBD/EBV系统作用电子制动力分配系统( EBD)主要作用有：（1）紧急制动时，防止因后轮先被抱死造成汽车滑动及甩尾。
（2）取代P阀（又称比例阀）的功能，比机械式分配阀提高后轮制动力，缩短制动距离。
（3）可分别控制四轮的制动。
（4）确保ABS工作时的制动安全性。
（5）实现后轮制动压力左右独立控制，确保转向制动时的安全性。
（6）提高后轮的制动效果，减少前轮制动摩擦片的磨损量及温度的上升，一般轿车把前、后轮制动力比例分配在约30:70。
二、制动力分配1.前后轮制动力分配因前后轮荷重不同，所需的制动力不同，在车辆后部无负荷时，适当增大车辆前轮的制动力．如图7-2所示，随着车辆后部的负荷重量加大时，就要加大后轮的制动力。
2．左右轮制动力分配转弯时车辆重心外移，为减少外侧车轮的侧滑（如图7-3所示），制动时外侧车轮要篪加较大的制动力。

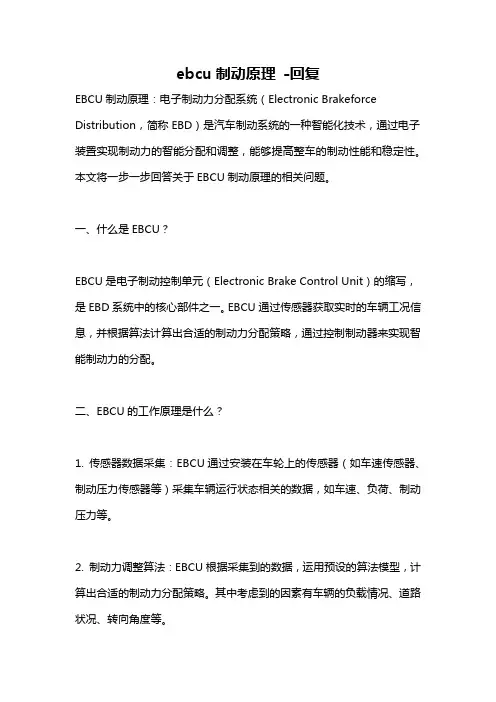

ebcu制动原理-回复EBCU制动原理：电子制动力分配系统（Electronic Brakeforce Distribution，简称EBD）是汽车制动系统的一种智能化技术，通过电子装置实现制动力的智能分配和调整，能够提高整车的制动性能和稳定性。
本文将一步一步回答关于EBCU制动原理的相关问题。
一、什么是EBCU？EBCU是电子制动控制单元（Electronic Brake Control Unit）的缩写，是EBD系统中的核心部件之一。
EBCU通过传感器获取实时的车辆工况信息，并根据算法计算出合适的制动力分配策略，通过控制制动器来实现智能制动力的分配。
二、EBCU的工作原理是什么？1. 传感器数据采集：EBCU通过安装在车轮上的传感器（如车速传感器、制动压力传感器等）采集车辆运行状态相关的数据，如车速、负荷、制动压力等。
2. 制动力调整算法：EBCU根据采集到的数据，运用预设的算法模型，计算出合适的制动力分配策略。
其中考虑到的因素有车辆的负载情况、道路状况、转向角度等。
3. 控制制动器：EBCU通过对控制阀的控制，调整每个车轮制动器的制动力大小。
通过控制阀的开关状态，调节液压设备上的压力分配，实现制动力的精确调整。
4. 动态调整：EBCU实时监测车辆运行状态，不断调整制动力分配策略。
在紧急制动、转向或不平坦路面等特殊情况下，EBCU能够根据传感器数据动态调整制动力的分配，提供更好的车辆稳定性和制动性能。
三、EBCU的优势和作用是什么？1. 提高制动性能：EBD系统通过动态调整制动力分配，使得每个车轮的制动力均匀分配，减少因制动力分配过多或过少而导致的制动性能不佳的问题。
2. 提高驾驶稳定性：EBD系统能够根据不同的道路状况和驾驶方式，智能调整制动力分配策略，提供更好的车辆稳定性。
尤其在急刹车或转弯等特殊情况下，EBD系统能够稳定控制车辆的制动力分配，减少侧滑和打滑的风险。
3. 增加制动系统寿命：EBD系统能够根据每个车轮的实际制动需求，减少某些车轮过度制动而造成的磨损，提高制动系统的寿命。

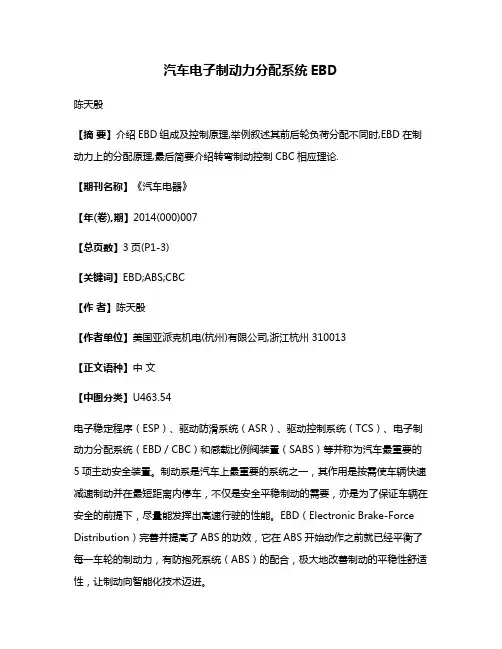

汽车电子制动力分配系统EBD陈天殷【摘要】介绍EBD组成及控制原理,举例叙述其前后轮负荷分配不同时,EBD在制动力上的分配原理,最后简要介绍转弯制动控制CBC相应理论.【期刊名称】《汽车电器》【年(卷),期】2014(000)007【总页数】3页(P1-3)【关键词】EBD;ABS;CBC【作者】陈天殷【作者单位】美国亚派克机电(杭州)有限公司,浙江杭州 310013【正文语种】中文【中图分类】U463.54电子稳定程序（ESP）、驱动防滑系统（ASR）、驱动控制系统（TCS）、电子制动力分配系统（EBD／CBC）和感载比例阀装置（SABS）等并称为汽车最重要的5项主动安全装置。
制动系是汽车上最重要的系统之一，其作用是按需使车辆快速减速制动并在最短距离内停车，不仅是安全平稳制动的需要，亦是为了保证车辆在安全的前提下，尽量能发挥出高速行驶的性能。
EBD（Electronic Brake-Force Distribution）完善并提高了ABS的功效，它在ABS开始动作之前就已经平衡了每一车轮的制动力，有防抱死系统（ABS）的配合，极大地改善制动的平稳性舒适性，让制动向智能化技术迈进。
前后轮能同时抱死的制动力分配是理想的制动力分配。
一辆汽车在制动时，其4个轮胎接触地面的状态条件，摩擦系数等参数往往相差甚大。
比如右前轮和左后轮接触的是正常的渣油路面，而左前轮或右后轮接触处是一个低洼的水潭或泥沼，就会导致4个轮子与地面的摩擦力差异，易造成制动时打滑颠簸倾斜，且车辆减速重心又会前移，尤其在弯道行驶时的制动操作，严重时造成车辆甩尾或侧翻事故。
EBD系统在维持车辆稳定、确保安全的功能尤为突出（图1）。
目前，已装置EBD的车型有：奥迪A3、奥迪A6、一汽大众宝来、高尔夫、一汽马自达睿翼（Mazda 6）、2013款雪佛兰景程、东风雪铁龙，等。
图1中EDS是指电子差速制动或差速锁，英文全称Electronic Differential System，它是ABS的一种控制功能，用于鉴别汽车的车轮是否出现着地摩擦力，从而对汽车的加速打滑加速度进行控制。
汽车电子制动力分配系统EBD汽车电子制动力分配系统EBD，是一种先进的汽车安全系统，该系统可以实时监测车辆行驶状况，根据车速、方向、重量等因素，自动调整车辆制动力分配，并给予最佳的制动效果。
这种制动力分配系统，可以大大提高车辆的制动性能，提高驾驶员的驾驶安全，减少交通事故的发生。
EBD的原理是根据车辆负载的差异，自动调整车轮的制动力分配，从而达到更佳的制动效果。
在制动力分配中，一些车轮会被赋予更大的刹车力，而其他车轮的制动力则会相应减小，以保证车轮的制动力分配更加合理，防止车轮锁死。
EBD系统通过车辆内的传感器，可以实时监测车辆的各种数据，用来判断车辆的状况和行驶情况。
这些数据包括车速、方向、重量等因素，可以帮助系统分析车辆负荷情况。
同时，系统还通过分析车辆负荷情况，来决定哪些车轮需要更多压力，从而实现优化的制动力分配。
在实际驾驶中，EBD系统可以启动后根据车辆情况自动进行制动力分配。
例如，当车辆发生刹车时，系统可以根据车辆行驶情况和重心位置调整车辆制动力分配。
此时，前后轴的制动力分配也将根据车辆负荷情况自动调整。
EBD系统在实际驾驶情况中的重要性不容忽视。
因为每当车辆在高速行驶时，需要快速刹车时，EBD系统可以通过自动调整车轮制动力分配来保证更高的驾驶安全性。
此外，当车辆在某些特殊路况下，如湿滑路面，制动力分配系统能够更好地控制车辆方向，从而增强驾驶员的控制能力。
但是，EBD系统在驾驶时同样需要注意一些问题。
首先，驾驶员需要理解EBD系统的工作原理，并逐渐适应其自动调节的方式。
另外，在实际驾驶中，需要注意车辆的负荷情况，避免在高负荷情况下频繁刹车，以保证EBD系统的工作效果。
总之，汽车电子制动力分配系统EBD，是一种尖端的汽车安全系统，能够在驾驶时提供优异的制动效果，从而提高驾驶的安全性。
同时，驾驶员需要逐渐适应，配合EBD系统的工作，才能真正发挥其优势，提高自身的驾驶技能和安全意识。
汽车电子制动力分配系统EBD作为一种重要的汽车安全系统，也具有一定的局限性和问题。

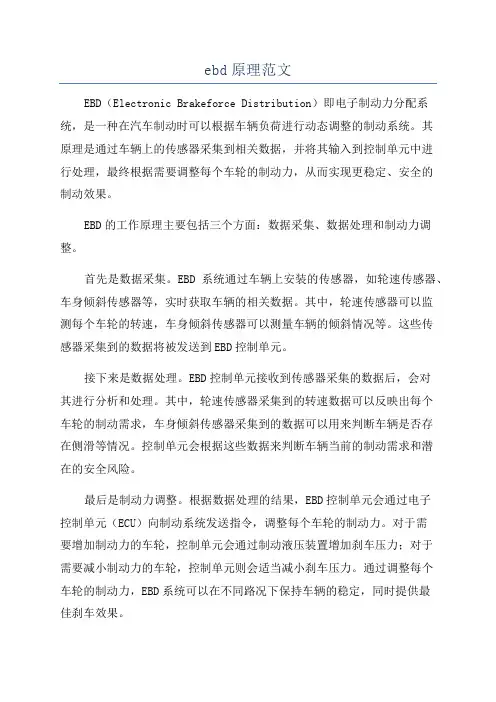

ebd原理范文EBD（Electronic Brakeforce Distribution）即电子制动力分配系统，是一种在汽车制动时可以根据车辆负荷进行动态调整的制动系统。
其原理是通过车辆上的传感器采集到相关数据，并将其输入到控制单元中进行处理，最终根据需要调整每个车轮的制动力，从而实现更稳定、安全的制动效果。
EBD的工作原理主要包括三个方面：数据采集、数据处理和制动力调整。
首先是数据采集。
EBD系统通过车辆上安装的传感器，如轮速传感器、车身倾斜传感器等，实时获取车辆的相关数据。
其中，轮速传感器可以监测每个车轮的转速，车身倾斜传感器可以测量车辆的倾斜情况等。
这些传感器采集到的数据将被发送到EBD控制单元。
接下来是数据处理。
EBD控制单元接收到传感器采集的数据后，会对其进行分析和处理。
其中，轮速传感器采集到的转速数据可以反映出每个车轮的制动需求，车身倾斜传感器采集到的数据可以用来判断车辆是否存在侧滑等情况。
控制单元会根据这些数据来判断车辆当前的制动需求和潜在的安全风险。
最后是制动力调整。
根据数据处理的结果，EBD控制单元会通过电子控制单元（ECU）向制动系统发送指令，调整每个车轮的制动力。
对于需要增加制动力的车轮，控制单元会通过制动液压装置增加刹车压力；对于需要减小制动力的车轮，控制单元则会适当减小刹车压力。
通过调整每个车轮的制动力，EBD系统可以在不同路况下保持车辆的稳定，同时提供最佳刹车效果。
EBD系统的优势主要体现在以下几个方面：1.提高制动效果：EBD系统可以根据车辆的实际制动需求，调整每个车轮的制动力分配，从而实现更均匀、稳定的制动效果。
这不仅可以提升制动性能，还可以减少制动距离，提高车辆的安全性。
2.减少制动失灵风险：由于每个车轮的负荷情况不同，传统制动系统在制动力分配上存在一定的局限性。
而EBD系统可以根据实时数据进行动态调整，避免了过剩或不足的制动力，有效降低了制动失灵的风险。
3.优化车辆稳定性：在紧急制动或转弯等情况下，EBD系统可以根据车身倾斜情况和车轮转速等数据，及时调整每个车轮的制动力。
EBD-EBL电子制动力分配及限制技术解析electronic brake force distributionThe theoretical basis and principle of EBD: during brake, rear axle sideslip is the main factor causing the vehicle not stable, by lots of experiments, the rear axle when braking if than the front axle is locked first sliping, may occur for the plant to prevent rear axle sideslip, locking the rear wheel and a dangerous side slip, the actual front and rear brake force distribution curve of automobile brake system (knife line) should always be in the ideal braking force distribution line (I curve) below, for plants to reduce the wheel to lose steering ability opportunity and improve the braking efficiency, knife line should be more close to the I curve is better, the EBD function can be achieved today, has a fixed proportion of the front and rear axle braking force the car has a bigger superiority. The EBD function is the balance function of slip ratio, by modifying the program of ECU in ABS system to achieve, ABS system does not need to install additional components, the ABS system is the wheel speed sensor is calculated based on the rear axle of slip rate and reducing vehicle speed exceeds the set range in the braking process, the EBD start function, the output pressure of the rear axle will change with the different loads,such as shown in Figure 4 curve.EBD的理论基础和原理:在汽车制动过程中，后轴侧滑是造成车辆不稳定的主要因素，经大量的试验，在制动时若后轴比前轴先抱死拖滑，就可能发生后轴侧滑，为厂防止后轮抱死而发生危险的侧滑，汽车制动系的实际前后制动力分配曲线(刀线)总应在理想制动力分配线(I曲线)下方，为厂减少前轮失去转向能力的机会和提高制动效率，刀线应越接近I曲线越好，EBD功能可以实现此日的，比前后桥制动器制动力具有固定的比例的汽车具有更大的优越性。

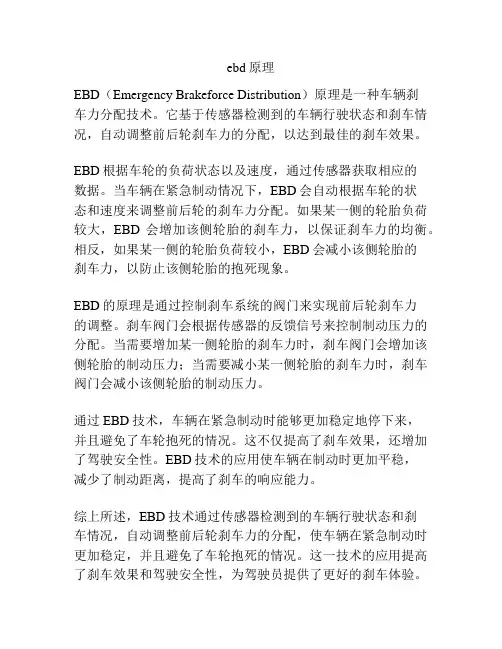

ebd原理
EBD（Emergency Brakeforce Distribution）原理是一种车辆刹
车力分配技术。
它基于传感器检测到的车辆行驶状态和刹车情况，自动调整前后轮刹车力的分配，以达到最佳的刹车效果。
EBD根据车轮的负荷状态以及速度，通过传感器获取相应的
数据。
当车辆在紧急制动情况下，EBD会自动根据车轮的状
态和速度来调整前后轮的刹车力分配。
如果某一侧的轮胎负荷较大，EBD会增加该侧轮胎的刹车力，以保证刹车力的均衡。
相反，如果某一侧的轮胎负荷较小，EBD会减小该侧轮胎的
刹车力，以防止该侧轮胎的抱死现象。
EBD的原理是通过控制刹车系统的阀门来实现前后轮刹车力
的调整。
刹车阀门会根据传感器的反馈信号来控制制动压力的分配。
当需要增加某一侧轮胎的刹车力时，刹车阀门会增加该侧轮胎的制动压力；当需要减小某一侧轮胎的刹车力时，刹车阀门会减小该侧轮胎的制动压力。
通过EBD技术，车辆在紧急制动时能够更加稳定地停下来，
并且避免了车轮抱死的情况。
这不仅提高了刹车效果，还增加了驾驶安全性。
EBD技术的应用使车辆在制动时更加平稳，
减少了制动距离，提高了刹车的响应能力。
综上所述，EBD技术通过传感器检测到的车辆行驶状态和刹
车情况，自动调整前后轮刹车力的分配，使车辆在紧急制动时更加稳定，并且避免了车轮抱死的情况。
这一技术的应用提高了刹车效果和驾驶安全性，为驾驶员提供了更好的刹车体验。
汽车制动力分配系统（EBD）电子控制制动力分配系统（EBD）功用是根据制动减速度和车轮载荷的变化，自动改变车轮制动器制动力的分配比例，从而缩短制动距离和提高行驶稳定性。
本文介绍了EBD组成及控制原理，举例叙述其前后轮负荷分配不同时，EBD 在制动力上的分配原理，最后简要介绍转弯制动控制CBC相应理论。
标签：制动力，EBD，制动力数据MAP汽车获得良好制动效能的前提条件是具有足够的制动器制动力，同时地面又能提供较大的附着力。
制动距离、转向控制能力和行驶稳定性不仅与车轮制动力的大小有关，而且还与制动力的分配比例有关。
EBD实现车辆平稳安全制动，借助传感器微处理器，对4个轮胎附着的地面进行电子感应测量、计算，得出不同的摩擦力数值，使4个轮胎的制动装置根据不同的参数，自动调节前、后轴的制动力分配比例，用不同的方式和力量制动，并在运动过程中不断高速自动调整，使制动力与车轮地面实时的摩擦力相匹配，1 制动力分配系统的功用当汽车紧急制动时，整车轴荷前移，后轮制动力占总制动力的比重较小，特别是小轿车，其后轮制动力通常只占总制动力的30%左右，后轮附着力未能充分利用。
此外，当轴荷前移时，地面对前轮的法向反作用力增大，在道路附着系数不变的情况下，前轮附着力将增大，也需要增大制动力来充分利用前轮的附着力。
电子控制制动力分配系统（Electronic Control Brakeforce System，EBD）功用是根据制动减速度和车轮载荷的变化，精确分配各车轮的制动力，提高了制动效率，有效预防事故发生，保证了安全和制动过程的平稳性[1]。
2 制动力分配系统的组成汽车电子控制制动力分配系统（EBD）是由减速度传感器（制动减速度也可由轮速传感器提供的轮速变化率求得）、电控单元（EBD ECU）和制动压力调节器组成。
因为EBD都是在ABS的基础上拓展开发的主动安全控制系统，其减速度传感器（或轮速传感器）、EBD ECU和制动压力调节器均可与ABS公用，在汽车已经装备ABS的基础上，无需增加任何硬件，只需增设与编制制动力分配软件程序，就能实现制动力分配控制功能，所以又称为电子控制制动力分配程序（Electronic Control Brakeforce Distribution Programs），相应的电控单元称为防抱死与制动力分配电控单元（ABS/EBD ECU），执行器是ABS制动压力调节器的电磁阀[2]。
ebd功能原理EBD（Electronic Brakeforce Distribution）是一种车辆制动系统的功能，旨在提高车辆制动的效能和稳定性。
本文将介绍EBD功能的原理及其作用。
EBD是一种智能的制动力分配系统，通过传感器和电子控制单元（ECU）来监测车辆的行驶状态和制动需求，根据这些信息自动调整前后轮制动力的分配。
其主要原理是根据车辆的负载（即车上乘客和货物的重量）、车速、加速度和制动力等参数，实现前后轮制动力的合理分配，以保持车辆在制动过程中的稳定性和平衡性。
在传统的制动系统中，前后轮制动力的分配是固定的，无法根据具体的行驶状态进行调整。
这样可能会导致制动时前轮或后轮的制动力过大或过小，造成车辆制动时的不稳定性。
而EBD功能的引入，则可以根据车辆实际情况，自动调整前后轮制动力的分配，以达到最佳的制动效果。
EBD功能的作用主要体现在以下几个方面：1. 提高制动效能：EBD功能可以根据车辆负载的变化，合理分配前后轮的制动力，使得制动效果更加均衡。
这样可以减少制动时车轮的抱死现象，保持车辆的稳定性，提高制动效能。
2. 提高制动稳定性：EBD功能可以根据车辆的行驶状态，调整前后轮的制动力分配，使得制动力更加平衡。
这样可以避免制动时车辆的侧滑或失控现象，提高制动稳定性。
3. 延长制动系统寿命：EBD功能可以根据车辆的制动需求，自动调整前后轮的制动力分配，避免某一侧的制动器长时间过热，从而延长制动系统的使用寿命。
4. 适应不同路况：EBD功能可以根据车辆行驶的路况，自动调整前后轮的制动力分配。
在紧急制动或者在湿滑路面上制动时，EBD功能可以增加后轮的制动力，提高制动的效果。
总的来说，EBD功能通过智能的制动力分配，提高了车辆制动的效能和稳定性。
它可以根据车辆的实际情况，自动调整前后轮的制动力分配，以达到最佳的制动效果。
EBD功能的引入，不仅提高了驾驶的安全性，也增加了车辆的制动寿命，为驾驶者带来更好的驾乘体验。
电子制动力分配系统( EBD/EBV)第一节概述EBD即Electronic Brake - force Distribution的英文简称，其含义是电子制动力分配系统。
当汽车制动时产生汽车重心的移动，为了发挥最佳制动效果，各车轮根据载重需要有效的分配制动力。
前后轮同时抱死的制动力分配叫做理想制动力分配。
当车轮抱死滑移时，车轮与路面间的侧向附着力完全消失。
如果只是前轮（转向轮）制动到抱死滑移而后轮还在滚动，汽车将失去转向能力；如果只是后轮制动到抱死滑移而前轮还在滚动，即使受到侧向干扰力，汽车也将产生侧滑（甩尾）现象。
这些都极易造成严重的交通事故。
为了避免此类现象的发生，根据重心的移动需要自动分配每个轮的制动力。
在一些车型中采用机械式分配阀( Proportionig Valve)又叫P阀来完成这个作用。
P阀是为了在急制动时提高前后轮的制动均衡力，在发生高压时，减少后轮制动油压上升速度。
但机械式分配阀不能实现理想的制动力分配，它在轻微制动时不起作用。
理想制动力控制曲线如图7-1所示。
一、EBD/EBV系统作用电子制动力分配系统( EBD)主要作用有：（1）紧急制动时，防止因后轮先被抱死造成汽车滑动及甩尾。
（2）取代P阀（又称比例阀）的功能，比机械式分配阀提高后轮制动力，缩短制动距离。
（3）可分别控制四轮的制动。
（4）确保ABS工作时的制动安全性。
（5）实现后轮制动压力左右独立控制，确保转向制动时的安全性。
（6）提高后轮的制动效果，减少前轮制动摩擦片的磨损量及温度的上升，一般轿车把前、后轮制动力比例分配在约30:70。
二、制动力分配1.前后轮制动力分配因前后轮荷重不同，所需的制动力不同，在车辆后部无负荷时，适当增大车辆前轮的制动力．如图7-2所示，随着车辆后部的负荷重量加大时，就要加大后轮的制动力。
2．左右轮制动力分配转弯时车辆重心外移，为减少外侧车轮的侧滑（如图7-3所示），制动时外侧车轮要篪加较大的制动力。
汽车电子制动力分配工作机制分析于海【摘要】文章首先介绍了汽车电子制动力分配系统(EBD)的产生背景;其次阐述了其组成及控制原理,并举例叙述了当前后轮负荷不同时,EBD系统在制动力分配上的工作机制;最后对EBD系统的常见故障诊断方法进行了概要性说明.【期刊名称】《汽车实用技术》【年(卷),期】2018(000)022【总页数】3页(P149-151)【关键词】EBD系统;ABS;制动力分配;故障诊断【作者】于海【作者单位】长安大学汽车学院,陕西西安 710064【正文语种】中文【中图分类】U463.5汽车在制动过程中，各个车轮附着的地面条件有时是不完全相同的。
例如，左侧车轮附着在干燥的水泥路面上，而右侧车轮却附着在湿滑的泥水路面上。
在这种情况下，汽车制动时因各个车轮与地面的附着力不同，极易发生打滑、跑偏和侧翻事故。
汽车电子制动力分配装置，就是为了有效地避免这种现象而产生的。
汽车电子制动力分配系统(Electronic Braking Distribute，EBD)的功能，就是在进行制动操作时，高速计算出各个车轮因地面状况不同造成的附着力大小的差异，然后相应地调整制动力的大小，即按照设定的程序在制动过程中实施高速调整，达到制动力与附着力的最佳配合，从而保证汽车的制动稳定性和行驶安全性。
EBD系统根据车辆载荷、路面状况和制动压力的变化，实时地对制动过程中前后车轮及左右车轮的制动压力进行分配控制，能够有效地预防因不同轮胎间附着条件差异引发的打滑、跑偏和侧翻事故，显著提高了汽车的制动稳定性，同时配合了ABS系统的工作。
另一方面，EBD系统能够使汽车在转弯行驶过程进行制动操作时，维持车辆的行驶稳定性，如图1所示。
综合来看，EBD系统的作用主要如下：（1）汽车突然制动时，避免后轮先于前轮抱死导致甩尾和侧滑。
（2）替代机械式分配比例阀的功能，明显地提高后轮的制动力，有效地缩短汽车的制动距离。
（3）对各个车轮的制动过程实施分别单独的控制。
商用车电子制动力分配系统(EBL)
郝永明
【期刊名称】《汽车与配件》
【年(卷),期】2006(000)026
【摘要】电子制动力分配系统（Electronic Brake force Limitation，简称EBL）是在汽车防抱制动系统（Antilock Braking System）的基础上增加的制动力分配功能。
此功能能替代传统的感载比例阀装置，并且优化了车辆的制动性能。
在装有EBL功能的制动系统中，原有的ABS所有的部件都能为EBL所利用，为车辆的制动稳定性提供了更可靠的保障。
【总页数】2页(P46-47)
【作者】郝永明
【作者单位】威伯科汽车控制系统(中国)有限公司
【正文语种】中文
【中图分类】U463.5
【相关文献】
1.汽车电子制动力分配系统EBD [J], 陈天殷
2.赛纳轿车的电子制动力分配系统结构与检修 [J], 徐朝春
3.基于CAN总线的汽车电子制动力分配系统 [J], 汤锴杰;栗灿;高远;杨健伟;邱鑫
4.新商用车基地为南汽跃进商用车技术品质提升加速——南汽跃进商用车基地落成一周年庆典、凌野重卡创业基金和新品投放发布会隆重举行 [J], 朱利闽;周爱高
5.3D打印、PBL与EBL教学在骨科教学中的应用 [J], 王策
因版权原因，仅展示原文概要，查看原文内容请购买。
EBD-EBL电子制动力分配及限制技术解析electronic brake force distribution
The theoretical basis and principle of EBD: during brake, rear axle sideslip is the main factor causing the vehicle not stable, by lots of experiments, the rear axle when braking if than the front axle is locked first sliping, may occur for the plant to prevent rear axle sideslip, locking the rear wheel and a dangerous side slip, the actual front and rear brake force distribution curve of automobile brake system (knife line) should always be in the ideal braking force distribution line (I curve) below, for plants to reduce the wheel to lose steering ability opportunity and improve the braking efficiency, knife line should be more close to the I curve is better, the EBD function can be achieved today, has a fixed proportion of the front and rear axle braking force the car has a bigger superiority. The EBD function is the balance function of slip ratio, by modifying the program of ECU in ABS system to achieve, ABS system does not need to install additional components, the ABS system is the wheel speed sensor is calculated based on the rear axle of slip rate and reducing vehicle speed exceeds the set range in the braking process, the EBD start function, the output pressure of the rear axle will change with the different loads,
such as shown in Figure 4 curve.
EBD的理论基础和原理:在汽车制动过程中，后轴侧滑是造成车辆不稳定的主要因素，经大量的试验，在制动时若后轴比前轴先抱死拖滑，就可能发生后轴侧滑，为厂防止后轮抱死而发生危险的侧滑，汽车制动系的实际前后制动力分配曲线(刀线)总应在理想制动力分配线(I曲线)下方，为厂减少前轮失去转向能力的机会和提高制动效率，刀线应越接近I曲线越好，EBD功能可以实现此日的，比前后桥制动器制动力具有固定的比例的汽车具有更大的优越性。
EBD功能是滑移率平衡功能，是在ABS系统中通过修改ECU内部的程序来实现的，ABS系统中不需要安装额外的零部件，就是基于ABS系统的轮速传感器计算出后桥的滑移率和车辆减速度在制动过程中超过设定的范围，EBD开始起作用，后桥的输出压力会随着载荷的不同而变化，如图4曲线所示。
带EBD的车辆制动压力关系曲线
The working principle of the ABCO company EBL recently on the basis of ABS electronic brake force integration limit EBL (Elec-
Ironic Brake our force Litnilalio function and the EBD function is similar, in the process of brake to brake pressure wheel speed
and rear axle as input parameters, in order to slip steering axle and driving bridge rate difference reference value to adjust the brake pressure of the rear axle. EBL can replace the load sensing valve, and EBD doesn't really replace the load sensing valve, because the vehicle in the braking process of vehicle deceleration rate of 90% is less than 0 25g, while the traditional EBD function only in reducing vehicle began working speed is greater than 0 25g. The EBL function is provided with a pressure sensor, a vehicle in the braking process of ABS can monitor brake pressure of the rear axle, can make the EBL function in the lower pressure reducing vehicle to realize speed adjustment, reduce speed and minimum allows the vehicle to work at 0 LG, as shown in Figure 5, so almost all in the braking process in effect, EBL can, so the EBL function is a function of a more optimized.
EBL的工作原理ABCO公司日前在ABS基础上集成的电子制动力限制EBL (Elec-
ironic Brake force Litnilalio司功能与EBD功能相似，是在制动过程中以车轮速度和后桥的制动压力为输人参数，以转向桥和驭动桥的滑移率差值为参考值来调整后桥的制动压力。
EBL可以替代感载阀，而EBD并不能真正地替代感载阀，因为车辆在制动过程中90%的车辆减速度小于0. 25g，
而传统的EBD功能只有在车辆减速度大于0. 25g时才开始工作。
EBL功能安装有压力传感器，车辆在制动过程中ABS 能监测出后桥的制动压力，能使EBL功能在更低的车辆减速度下实现压力的调整，最低允许车辆的减速度在0. lg时工作，如图5所示，这样儿乎在所有的制动过程中，EBL都可以作用，因此EBL功能是更加优化的一种功能。
