2018 中职 电子电路装调与应用 EDM302 四种音乐电路

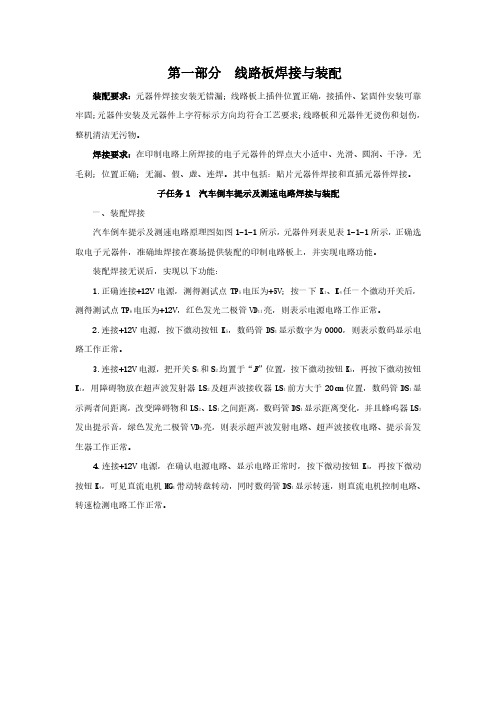

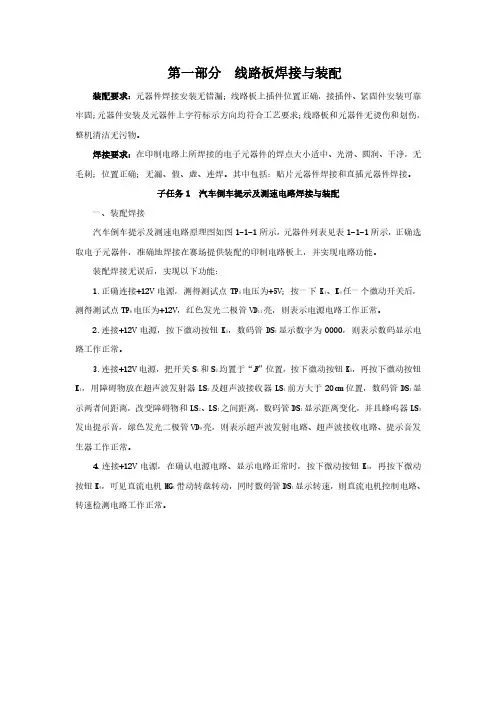

第一部分线路板焊接与装配装配要求：元器件焊接安装无错漏；线路板上插件位置正确，接插件、紧固件安装可靠牢固；元器件安装及元器件上字符标示方向均符合工艺要求；线路板和元器件无烫伤和划伤，整机清洁无污物。

焊接要求：在印制电路上所焊接的电子元器件的焊点大小适中、光滑、圆润、干净，无毛刺；位置正确；无漏、假、虚、连焊。

其中包括：贴片元器件焊接和直插元器件焊接。

子任务1 汽车倒车提示及测速电路焊接与装配一、装配焊接汽车倒车提示及测速电路原理图如图1-1-1所示，元器件列表见表1-1-1所示，正确选取电子元器件，准确地焊接在赛场提供装配的印制电路板上，并实现电路功能。

装配焊接无误后，实现以下功能：1.正确连接+12V电源，测得测试点TP5电压为+5V；按一下K1、K4任一个微动开关后，测得测试点TP6电压为+12V，红色发光二极管VD11亮，则表示电源电路工作正常。

2.连接+12V电源，按下微动按钮K5，数码管DS1显示数字为0000，则表示数码显示电路工作正常。

3.连接+12V电源，把开关S1和S2均置于“B”位置，按下微动按钮K5，再按下微动按钮K1，用障碍物放在超声波发射器LS2及超声波接收器LS1前方大于20cm位置，数码管DS1显示两者间距离，改变障碍物和LS2、LS1之间距离，数码管DS1显示距离变化，并且蜂呜器LS3发出提示音，绿色发光二极管VD9亮，则表示超声波发射电路、超声波接收电路、提示音发生器工作正常。

4.连接+12V电源，在确认电源电路、显示电路正常时，按下微动按钮K5，再按下微动按钮K4，可见直流电机MG1带动转盘转动，同时数码管DS1显示转速，则直流电机控制电路、转速检测电路工作正常。

图1-1-1汽车倒车提示及测速电路原理图表1-1-1车倒车提示及测速电路元器件列表注：带※的为贴片元件二、电路调试与测量接上电源，把开关S1和S2均置于“B”位置，按下微动按钮K5，再按下微动按钮K1，用示波器测量TP4波形，把波形截图粘贴在相应位置上。

1.亚龙YL-291单元电子电路模块技（全国职业职业技能大赛调试指定用模块）将实际应用中单元电路模块化。

学生通过模块间的搭接，很方便就能搭建成各种实际产品，模块搭成产品的范围涉及家电，工业，无线等方面内容。

单元模块电路包括传感器，信号处理，显示，执行本体，接口电路，微处理器等模块。

模块都采用透明盒装配，模块间采用排插和接线柱连接，使实训模块能够灵活按教学要求或竞赛要求搭建成各种实际产品。

同时可满足2010年全国电子技能竞赛的要求(1)单元电子电路模块共51种;外形尺寸：长×宽×高=186×146×57 mm或146×124×57 mm或124×58×57 mm或58×58×57 mm。

(2)要求透明盒面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损;元件盒面板通过四颗螺丝与盒体连接，透明元件盒应该可以很方便地打开，更换面板和内部器件，以延长模块的使用寿命，节约成本；(3)透明元件盒上的实验导线插孔采用高质量铜材制造，实验导线装有弹性插头可在实验模块上面插接，以保证可靠连接进行各种实验；实验时可根据实验内容和技能训练的需要，可方便的任意组合实验线路，以完成不同的实验项目，如课程设计等。

(4)电学线路实验固定板由工程塑料注塑而成，用于对透明元件盒的定位；每个透明元件盒底部装有4个可拆卸的弹性插脚，可以非常方便地固定在电学线路实验固定板上。

单元电子电路模块（共51种，61个）可以搭建：1. 空调电路2. 出租车计价器3. 综合报警器4. 超声波测距5. 电子称6. 电子语音播放万年历7. 64*32点阵广告屏8. 酒精测试仪9. 频率计等10几种实际工业产品。

用模块搭成的产品实例;配置：1、EDM001-MCS51主机1个（124*146*40MM）；2 、EDM002-AVR主机1个（124*146*40MM）；3、EDM101-声光控制1个（58*58*40MM）；4、EDM102-温度传感器LM351个（58*58*40MM）；5、EDM103-温度传感器18B201个（58*58*40MM）；6、EDM104-称重传感器1个（58*124*40MM）；7、EDM105-空气质量传感器1个（58*58*40MM）；8、EDM106-烟雾传感器1个（58*58*40MM）；9、EDM107-热释电红外传感器1个（58*58*40MM）；10、EDM108-酒精传感器1个（58*58*40MM）；11、EDM109-PT100传感器1个12、EDM110-红外测温1个（58*58*40MM）；13、EDM111-超声波发射接收1个（58*124*40MM）；14、EDM112-红外反射1个（58*58*40MM）；15、EDM201-触摸按键1个（124*146*40MM）；16、EDM202-音频功放1个（58*124*40MM）；17、EDM203-ICL713518 1个（58*124*40MM）；18、EDM204-反相器2个（58*124*40MM）；19、EDM301-倒车音乐1个（58*58*40MM）；20、EDM302-四种音乐1个（58*58*40MM）；21、EDM303-三位计数器2个（58*124*40MM）；22、EDM304-FM接收1个（58*58*40MM）；23、EDM305-单稳态电路2个（58*58*40MM）；等51种及配套单片机连线，排线(彩色)，集成，砝码，ISP下载器，网孔板305mm*435mm，电源适配器12V/5A(DC-00819)，EDMISP软件，培训资料，模块位置图等1套。

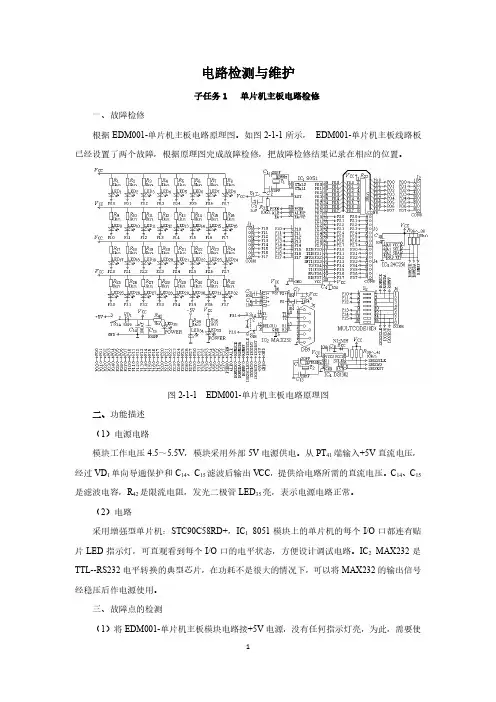

电路检测与维护子任务1 单片机主板电路检修一、故障检修根据EDM001-单片机主板电路原理图。

如图2-1-1所示，EDM001-单片机主板线路板已经设置了两个故障，根据原理图完成故障检修，把故障检修结果记录在相应的位置。

图2-1-1 EDM001-单片机主板电路原理图二、功能描述（1）电源电路模块工作电压4.5～5.5V，模块采用外部5V电源供电。

从PT41端输入+5V直流电压，经过VD1单向导通保护和C14、C15滤波后输出VCC，提供给电路所需的直流电压。

C14、C15是滤波电容，R42是限流电阻，发光二极管LED35亮，表示电源电路正常。

（2）电路采用增强型单片机：STC90C58RD+，IC18051模块上的单片机的每个I/O口都连有贴片LED指示灯，可直观看到每个I/O口的电平状态，方便设计调试电路。

IC2MAX232是TTL--RS232电平转换的典型芯片，在功耗不是很大的情况下，可以将MAX232的输出信号经稳压后作电源使用。

三、故障点的检测（1）将EDM001-单片机主板模块电路接+5V电源，没有任何指示灯亮，为此，需要使用仪器对+5V输入端进行检测（如图2-1-2所示）有+5V电压，再进一步检测V cc没有电压（如图2-1-3所示），故，确定元件VD1损坏。

更换后接通+5V电源，模块电路板电源指示正常。

图2-1-2 +5V电压图2-1-3 V cc电压（2）将EDM001-单片机主板模块电路接+5V电源，模块电路板电源指示正常。

但是，搭建好电路，不能工作，为此，需要再进一步检测单片机工作条件，用示波器测晶振振荡频率信号（如图2-1-4所示），没有工作频率，经进一步检测发现电容C2损坏。

更换后接通+5V 电源，振荡频率正常。

图2-1-4 振荡频率子任务2 AVR单片机主板电路检修一、故障检修EDM002－A VR单片机主板电路原理图如图2-2-1所示，EDM002-单片机主板线路板已经设置了两个故障，根据原理图完成故障检修，把故障检修结果记录在相应的位置。

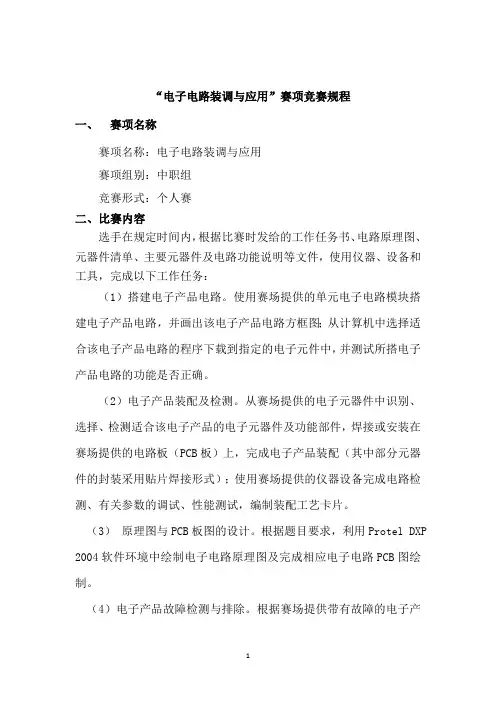

“电子电路装调与应用”赛项竞赛规程一、赛项名称赛项名称：电子电路装调与应用赛项组别：中职组竞赛形式：个人赛二、比赛内容选手在规定时间内，根据比赛时发给的工作任务书、电路原理图、元器件清单、主要元器件及电路功能说明等文件，使用仪器、设备和工具，完成以下工作任务：（1）搭建电子产品电路。

使用赛场提供的单元电子电路模块搭建电子产品电路，并画出该电子产品电路方框图；从计算机中选择适合该电子产品电路的程序下载到指定的电子元件中，并测试所搭电子产品电路的功能是否正确。

（2）电子产品装配及检测。

从赛场提供的电子元器件中识别、选择、检测适合该电子产品的电子元器件及功能部件，焊接或安装在赛场提供的电路板（PCB板）上，完成电子产品装配（其中部分元器件的封装采用贴片焊接形式）；使用赛场提供的仪器设备完成电路检测、有关参数的调试、性能测试，编制装配工艺卡片。

（3）原理图与PCB板图的设计。

根据题目要求，利用Protel DXP 2004软件环境中绘制电子电路原理图及完成相应电子电路PCB图绘制。

（4）电子产品故障检测与排除。

根据赛场提供带有故障的电子产品功能说明及电路原理图，排除该电子产品的故障并实现电路功能；使用赛场提供的仪器设备对该产品电路相关数据进行测量。

（5）书面解答与上述实际操作相关的理论知识和工作过程知识。

三、完成时间完成比赛规定的全部工作任务的时间为4小时。

四、赛场提供的设备和器材1. 主要设备亚龙YL-135型电子工艺实训考核装置，主要配置有：(1)YL-238A函数信号发生器；(2)20MHz双踪示波器，型号：GOS-620；或数字示波器，型号：UNI-T UT2025C/UT2062CE(3)数字毫伏表，型号：DF1931；(4)数字频率计，型号：GFC-8010H；(5)计算机，安装Protel DXP 2004软件；(6)YL-291单元电子电路模块（模块清单如下表）。

单元电子电路模块表：类别编号模块名称类别编号模块名称EDM001 MCS51主机EDM309 无线发射单片机电路EDM002 AVR主机EDM310 录放音EDM101 声控EDM311 红外发射EDM102温度传感器LM35 EDM312 红外接收传感器电EDM103 温度传感器接口及其他电路EDM313 AK040语音18B20 EDM104 称重传感器 EDM401 电机驱动 EDM105空气质量传感器EDM402 继电器驱动 EDM106 烟雾传感器 EDM403 8按键 EDM107 热释电 EDM404 NPN 三极管驱动 EDM108 酒精传感器 EDM405 PNP 三极管驱动 EDM109 PT100 开 关和驱 动 电 路 EDM4064*4键盘 EDM110 红外测温 EDM501 风扇 EDM111 超声波收发 EDM502 直流电机 路EDM112 红外反射 EDM503 喇叭 EDM201触摸按键 EDM504 蜂鸣器 EDM202音频功放 EDM505 步进电机 EDM203 ICL7135模数转换EDM506电阻加热 信号采样处理 电路EDM204 反相器 执 行 器 件 电路EDM507 半导体制冷片 EDM301 倒车音乐 EDM601 64*32点阵LED EDM302 4种音乐 EDM602 交通灯显示 EDM303 3位计数器 EDM603 十进制计数器 EDM304 FM 接收 EDM604 直流灯泡 EDM305 单稳态触发器 EDM605四位数码管 接 口 及 其 他 电EDM306双稳态触发器显 示 电 路 EDM60612864LCD 屏路EDM307 脉冲信号发生EDM607 综合显示EDM308 无线接收2.器材（1）工作任务书设定电子产品和功能电路所需元器件和指定电路的单元电子电路模块。

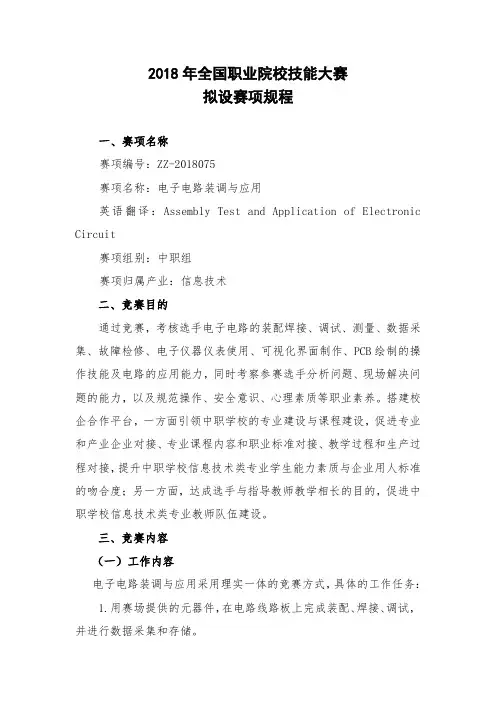

2018年全国职业院校技能大赛拟设赛项规程一、赛项名称赛项编号：ZZ-2018075赛项名称：电子电路装调与应用英语翻译：Assembly Test and Application of Electronic Circuit赛项组别：中职组赛项归属产业：信息技术二、竞赛目的通过竞赛，考核选手电子电路的装配焊接、调试、测量、数据采集、故障检修、电子仪器仪表使用、可视化界面制作、PCB绘制的操作技能及电路的应用能力，同时考察参赛选手分析问题、现场解决问题的能力，以及规范操作、安全意识、心理素质等职业素养。

搭建校企合作平台，一方面引领中职学校的专业建设与课程建设，促进专业和产业企业对接、专业课程内容和职业标准对接、教学过程和生产过程对接，提升中职学校信息技术类专业学生能力素质与企业用人标准的吻合度；另一方面，达成选手与指导教师教学相长的目的，促进中职学校信息技术类专业教师队伍建设。

三、竞赛内容（一）工作内容电子电路装调与应用采用理实一体的竞赛方式，具体的工作任务：1.用赛场提供的元器件，在电路线路板上完成装配、焊接、调试，并进行数据采集和存储。

2.按赛场提供的电子线路板及功能说明，完成电路的故障检修。

3.按电子电路应用系统原理图及功能说明，搭建电子电路应用系统，完成功能调试，并进行数据采集和存储。

4.根据电子电路应用系统的工作说明，制作可视化控制界面，完成电子电路应用系统的功能控制。

5.应用相关的理论知识和工作过程知识，完成装配、排故、调试、控制相关工艺及过程记录。

6.完成指定电子电路印刷线路板绘制。

（二）竞赛时间完成电子电路装调与应用赛项所有指定工作任务的时间为4小时。

（三）成绩比例根据电子电路装调与应用实际工作中的权重比例，本赛项成绩配比如表1所示：表1 成绩比例权重分配表四、竞赛方式电子电路装调与应用赛项为个人赛，由参赛选手单独完成书面解答与实际操作一体的工作任务。

所有参赛选手在同一赛场，同一时间段，在同样的技术平台上完成同样的工作任务。

任务三电路搭建与采集控制界面制作子任务1 空调电路搭建一、电路搭建空调电路原理图如图3-1-1所示，从YL－291、292单元电子电路模块中选择所需模块搭建电路，完成搭建后进行调试，实现电路功能。

1.空调遥控器的功能按下微动按钮接通电源后，空调遥控器便可进行操作。

此时按下任何一个按键后，微处理器把地址码与功能指令进行编码、调制，把信号从微处理器输出端送出，经控制电路把已经编码的地址码和按键功能指令变成红外光线发射出去。

2.空调主机温控电路的功能主机红外接收头接收到红外光线后进行转换成电信号，并进行放大、选频、解调，还原出含有地址码和功能指令的电信号送到微处理器的输入端，微处理器把该信号与本机地址码进行比较，如果完全一致，则根据本机传感器（温度传感器、空气质量传感器）检测到的数据值，与接收到的功能指令的电信号进行比较，然后由微处理器根据比较的结果，发出执行指令。

二、电路调试与测量为了使接收和发射频率相对应，使接收更加灵敏，需要调整相关元器件使红外发射频率为38kHZ。

要调整的元器件是。

发射频率可用频率计或示波器直接读取。

1.空调器遥控器接通电源，按下S1~S8任何一按键，可以完成温度、风量大小的设定等操作，通过红外发射二极管把需要的控制信号发送出去。

2.上电后，红外发射对准接收模块按“F2”后开机，数码管显示温度，LED 灯显示空气质量和直流风机速度。

按上下键可设置温度，按左右键调节直流风机速度。

3.直流风机速度调至SPEED++时，测试PD4的波形并存储波形到相应位置。

4.调整遥控器，当设置温度低于室内温度时，测试PD5的波形并存储波形到相应位置。

5.根据原理图，画出电路的方框原理图。

图3-1-1 空调电路原理图子任务2 DDS信号发生器电路搭建一、电路搭建DDS信号发生器电路原理图如图3-2-1所示，从YL－291、292单元电子电路模块中选择所需模块搭建电路，完成搭建后进行调试，实现电路功能。

2018年全国职业院校技能大赛电子电路装调与应用赛项(中职组)工作任务书2018·6 重庆赛位号：工作任务与要求请您在4小时内，根据任务书的相关说明和工作要求，完成赛场提供的矿井环境侦测应用系统中相关电路的装配焊接、调试、排故、系统搭建、功能控制；并完成指定电路的PCB绘制，具体工作任务和要求如下：1.根据装配与焊接要求，完成大气压力检测电路和温度测量电路的装配、焊接，按要求进行调试，使用自带的万用表、赛场提供的双踪示波器YLDS1102D、函数发生器YL-238A和数据采集卡myDAQ，按任务书要求完成相关数据测量、采集，并把结果记录在相关位置。

2.根据赛场提供的灯光与电机控制电路故障板，完成电路故障检修和功能仿真验证，把检修结果及仿真结果记录在相关位置。

3.根据矿井环境侦测应用系统的电路原理图，从赛场提供的YL-292单元电子电路模块中选取相关模块，与大气压力检测电路、温度测量电路、灯光与电机控制电路完成矿井环境侦测应用系统搭建、调试；根据任务要求制作控制界面，实现应用系统的功能控制，根据要求编写系统操作说明书。

4.使用Altium Designer10软件建立温湿度控制电路工程文件和元器件封装库，并完成PCB图的绘制。

注意：1.赛场提供的资料全部存放在赛场提供的“U盘:\赛场资料”文件夹中。

2.选手在D盘建立“×××提交资料”文件夹（×××为赛位号），所有上交资料都必须保存到“D:\×××提交资料”文件夹中，同时把“×××提交资料”备份到赛场提供的U盘内，在比赛结束后一并提交。

3.各任务的截图必须按照要求粘贴到“答题卡”指定位置。

4.截图使用windows自带“截图工具”。

5.所有记录均以答题卡结论为准，写在任务书上无效。

6.答题卡转换成PDF格式后保存到“D:\ ×××提交资料”。

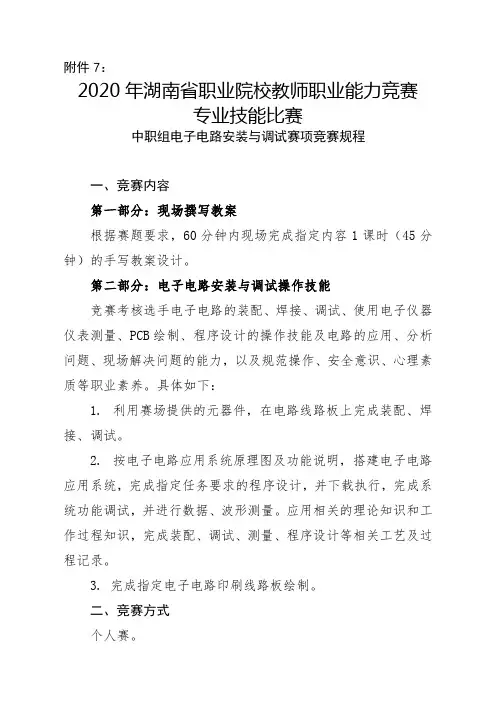

附件7：2020年湖南省职业院校教师职业能力竞赛专业技能比赛中职组电子电路安装与调试赛项竞赛规程一、竞赛内容第一部分：现场撰写教案根据赛题要求，60分钟内现场完成指定内容1课时（45分钟）的手写教案设计。

第二部分：电子电路安装与调试操作技能竞赛考核选手电子电路的装配、焊接、调试、使用电子仪器仪表测量、PCB绘制、程序设计的操作技能及电路的应用、分析问题、现场解决问题的能力，以及规范操作、安全意识、心理素质等职业素养。

具体如下：1. 利用赛场提供的元器件，在电路线路板上完成装配、焊接、调试。

2. 按电子电路应用系统原理图及功能说明，搭建电子电路应用系统，完成指定任务要求的程序设计，并下载执行，完成系统功能调试，并进行数据、波形测量。

应用相关的理论知识和工作过程知识，完成装配、调试、测量、程序设计等相关工艺及过程记录。

3. 完成指定电子电路印刷线路板绘制。

二、竞赛方式个人赛。

三、竞赛时量60+240分钟。

四、名次确定办法竞赛总成绩=现场教案撰写竞赛得分×10%+电子电路安装与调试操作技能得分×90%。

保留小数点后两位。

根据竞赛总成绩高低排列比赛名次，不设并列名次，竞赛成绩高的名次在前；竞赛成绩相同，依次按照电子电路应用系统调试与控制，电子电路装配、焊接、调试，印制线路板绘制，职业素养，教案设计得分高低依次排名。

五、评分标准与评分细则（一）现场撰写教案1．评分标准满分100分。

从教学目标、教学重难点、教学方法与手段、教学过程、板书设计、教学反思等方面进行综合评价。

2．评分细则（二）电子电路安装与调试操作技能1.评分标准及分值按电子电路安装与调试赛项评分标准的二级评价项目，制定评分标准及评分细则，如表1和表2所示。

其评分细则配分一列所配分值根据具体的工作任务，命题专家可以做微调。

表1电子电路安装与调试评分标准2.评分细则表2 电子电路安装与调试评分细则注：专家命制赛题时，各模块总分不变，根据最终竞赛任务要求，个别子功能得分可能会做适当微调。

2019年山东省职业院校技能大赛中职组“电子电路装调与应用”赛项规程一、赛项名称赛项名称：电子电路装调与应用赛项组别：中职组二、竞赛目的通过竞赛，考核选手电子电路的装配焊接、调试、测量、数据采集、故障检修、电子仪器仪表使用、可视化界面制作、PCB绘制的操作技能及电路的应用能力，同时考察参赛选手分析问题、现场解决问题的能力，以及规范操作、安全意识、心理素质等职业素养。

搭建校企合作平台，一方面引领中职学校的专业建设与课程建设，促进专业和产业企业对接、专业课程内容和职业标准对接、教学过程和生产过程对接，提升中职学校信息技术类专业学生能力素质与企业用人标准的吻合度；另一方面，达成选手与指导教师教学相长的目的，促进中职学校信息技术类专业教师队伍建设。

三、竞赛内容（一）工作内容电子电路装调与应用采用理实一体的竞赛方式，具体的工作任务：1.用赛场提供的元器件，在电路线路板上完成装配、焊接、调试，并进行数据采集和存储。

2.按赛场提供的电子线路板及功能说明，完成电路的故障检修。

3.按电子电路应用系统原理图及功能说明，搭建电子电路应用系统，完成功能调试，并进行数据采集和存储。

4.根据电子电路应用系统的工作说明，制作可视化控制界面，完成电子电路应用系统的功能控制。

5.应用相关的理论知识和工作过程知识，完成装配、排故、调试、控制相关工艺及过程记录。

6.完成指定电子电路印刷线路板绘制。

（二）竞赛时间完成电子电路装调与应用赛项所有指定工作任务的时间为4小时。

表1竞赛时间安排与流程（三）成绩比例根据电子电路装配与调试实际工作中的权重比例，本赛项成绩配比如表2所示：表2成绩比例权重分配表四、竞赛方式电子电路装调与应用赛项为个人赛，由参赛选手单独完成书面解答与实际操作一体的工作任务。

所有参赛选手在同一赛场，在同样的技术平台上完成同样的工作任务。

选手需抽签确定工位号以及场次，由地市领队在比赛前一天抽取场次，原则上同一地市放到一场比赛，第一场次比赛的同时第二场次参赛选手在备考室待考。
