2020年电子电路装调与应用项目样题试卷

注意：只填写工位号，否则比赛成绩作废电子组装与调试技能比赛试题本试卷共6道大题，总分100分，比赛时间4小时。

题号一二三四五六总分配分100得分一、元件知识（识别、筛选与测试）（10分）仔细清点和检查全套装配材料，进行元器件的识别、检测等，在此过程中填写下表。

元器件识别及检测内容配分评分标准热释放传感器（人体探头）代号1、3间电阻（3脚接数字表黑表笔）2、3间电阻（3脚接数字表黑表笔）1分检测错不得分Y1答案：无穷大答案：无穷大三极管1支代号标出（b、c、e）分识别错不得分Q16答案：光敏电阻代号两管脚电阻值1分检测错不得分RG无光电阻有光（赛场光线）电阻答案：1～5M答案：6～15K电机代号正向电阻（数字表R×1挡）反向电阻（数字表R×1挡）1分检测错不得分答案：9～13欧答案：9～13欧继电器1支（“遥控接收与控制板”上的JK1）代号JK2画出继电器外形俯视示意图，在图上标出公共端、线圈和常开、常闭管脚答案：分（公共端、常开、常闭管脚各1分，线圈分）检测错不得分红外发射管VTX1两管脚电阻值1分检测错不得分正向电阻(R×200M) 反向电阻∞二、电路板焊接（10分）根据电路原理图和PCB焊接。

要求焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。

焊接不符合工艺要求：少于5处扣1分；5~10处扣3分；10~20处扣5分；20处以上扣10分。

三、产品调试及检测（40分）根据题目要求，完成以下任务。

1.对照原理图，在PCB板上用导线将C28的正极与VTX1正极、R26相连处接12V电源。

（1分）2．在冲厕电路中VRX1两端的电压在感应到人体时为约V，未感应到人体时为约V。

从理论上说VRX1感应到人体时其两端电阻会变小（变大/变小）。

（共3分，每空1分）3．在热释电传感电路中，C2起滤高频干扰的作用；U1A组成同相（同相/反相/比例/微分/积分）放大电路；U1C、U1D组成的是比较电路；Q1和R10组成射随器，实际上是共集（共集/共发/共基）放大电路。

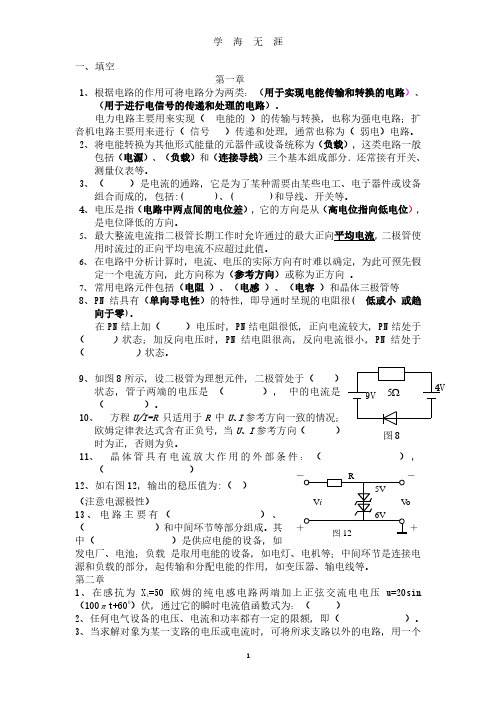

一、填空第一章1、根据电路的作用可将电路分为两类：（用于实现电能传输和转换的电路）、（用于进行电信号的传递和处理的电路）。

电力电路主要用来实现（ 电能的 ）的传输与转换，也称为强电电路；扩音机电路主要用来进行（ 信号 ）传递和处理，通常也称为（ 弱电）电路。

2、将电能转换为其他形式能量的元器件或设备统称为（负载），这类电路一般包括（电源）、（负载）和（连接导线）三个基本组成部分．还常接有开关、测量仪表等。

3、（ ）是电流的通路，它是为了某种需要由某些电工、电子器件或设备组合而成的，包括:( )、( )和导线、开关等。

4、电压是指（电路中两点间的电位差），它的方向是从（高电位指向低电位），是电位降低的方向。

5、 最大整流电流指二极管长期工作时允许通过的最大正向平均电流，二极管使用时流过的正向平均电流不应超过此值。

6、 在电路中分析计算时，电流、电压的实际方向有时难以确定，为此可预先假定一个电流方向，此方向称为（参考方向）或称为正方向 。

7、 常用电路元件包括（电阻 ）、（电感 ）、（电容 ）和晶体三极管等8、PN 结具有（单向导电性）的特性，即导通时呈现的电阻很( 低或小 或趋向于零)。

在PN 结上加（ ）电压时，PN 结电阻很低，正向电流较大，PN 结处于（ ）状态；加反向电压时，PN 结电阻很高，反向电流很小，PN 结处于（ ）状态。

9、如图8所示，设二极管为理想元件，二极管处于（ ）状态，管子两端的电压是 （ ）， 中的电流是 （ ）。

10、 方程U/I=R 只适用于R 中U 、I 参考方向一致的情况；欧姆定律表达式含有正负号，当U 、I 参考方向（ ）时为正，否则为负。

11、 晶体管具有电流放大作用的外部条件：（ ），（ ）12、如右图12，输出的稳压值为:（ ）（注意电源极性）13、电路主要有（ ）、（ ）和中间环节等部分组成。

其中（ ）是供应电能的设备，如发电厂、电池；负载 是取用电能的设备，如电灯、电机等；中间环节是连接电源和负载的部分，起传输和分配电能的作用，如变压器、输电线等。

湖北省2020年电子电气技能高考模拟试题电子（电气）类（理论部分）一、判断题 (本大题共24小题，每小题2分，共48分）请判断下列试题表述的正误，正确的请在题号前的括号中填入“√”，错误的请在题干前的括号中填入“×”，填错、不填或填写不规范均不得分 ( )1.任何电路中，电流所做的功都转化成了电热( )2.在线性电路中，电流通过电阻所做的功与它产生的热量是相等的 ( )3.电动势是衡量电源将非电能转换成电能本领的物理量( )4.测量阻值较小的电阻时，用伏安法比惠斯通电桥法测得的结果更精确 ( )5.闭合电路欧姆定律实际上就是基尔霍夫第二定律的一种体现 ( )6.我们把那种不能用串并联方法进行简化的电路称为“复杂电路”( )7.电容器充电时电流与电压方向一致，电容器放电时电流和电压的方向相反 ( )8.磁感线总是始于磁体的N 级，终于磁极S 级( )9.在电磁感应中，感应电流和感应电动势是同时存在的；没有感应电流,也就没有感应电动势( )10.RLC 串联电路中，u L 与u C 不一定是反相关系 ( )11.三相电路的总有功功率ϕcos 3l l I U P =( )12.在瞬态电路分析中，换路定律适用于整个瞬态过程的分析( )13.硅稳压二极管的动态电阻愈大，说明其反向特性曲线愈陡，稳压性能愈好 ( )14.选择放大电路中的晶体管时，应选用β值较大、I CEO 值较小的晶体管( )15.功率放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用( )16.射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大 ( )17.直流电源是一种将正弦信号转换为直流信号的波形变换电路 ( )18.基本逻辑运算有：逻辑与非、逻辑或非和逻辑非运算( )19.接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得 串联连接( )20.潮湿暗装的插座安装高度距地面不小于0.3m ，同一室内插座安装高度一致 ( )21.我国工厂动力所用的电是380V 交流电，家庭照明所用的电是220 V 交流电 ( )22.选择熔断器时，熔断器的额定电压应大于或等于线路的额定电压，熔断器的额定电流应大于或等于熔体的额定电流( )23.电气原理图是表示电气的工作原理和相互之间的作用 ( )24.导线敷设应尽可能避开热源二、单选题 (本大题共34小题，每小题3分，共102分）下列每小题给出的备选项中有一个最符合题目要求，请将其选出，未选、错选或填写不规范均不得分25.用国家规定的标准图形符号表示电路连接情况的图称（）A.电路模型B.电路图C.电路元件D.电路符号26.任何一个电路都可能具有（）三种状态A.通路、断路和短路B.高压、低压和无线C.正常工作、不正常工作D.低频、高频和短波27.将一个2欧姆的电阻与电源组成闭合回路，若再串接一只4欧姆的电阻，回路电流将减到原电流的一半，则电源内阻为（）A.1ΩB.2ΩC.3ΩD.4Ω28.下列关于全电路欧姆定律的描述，正确的是（）A.由I=(E-V)/R可知，全电路欧姆定律只适用于E>V的情况B.当R=r0，负载R上获得最大功率大于内阻上消耗的功率C.由I=E/(R+r0)可知，电路中的电流不仅与负载有关，也和电源有关D.电源的电动势就是负载的端电压29.下图电路中,已知电位器滑片C在AB的中点,则电路中电阻R两端的电压是（）A.1/2U ABB.大于1/2U ABC.小于1/2U ABD.U AB30.下图中，所示电流I1、I2分别是（）A.I1=1A，I2=2AB.I1=2A，I2=1AC.I1=I2=-1AD.I1=I2=3A31.有两个电容器，C1为200V、20μF，C2为250V、2μF，串联后接人400V直流电路中，可能出现的情况是（）A.C1和C2都被击穿B.C1损坏C.C1和C2都正常工作D.C2损坏32.为减小剩磁、电磁线圈的铁心应采用（）A.硬磁性材料B.非铁磁性材料C.软磁性材料D.矩磁性材料33.法拉第电磁感应定律可以表述为：闭合电路中感应电动势的大小（）A.与穿过这一闭合电路的磁通变化率成正比B.与穿过这一闭合电路的磁通成正比C.与穿过这一闭合电路的磁感应强度成正比D.与穿过这一闭合电路的磁通变化量成正比34.大小和方向随时间（）的电流称正弦交流电。

电路检测与维护子任务1 单片机主板电路检修一、故障检修根据EDM001-单片机主板电路原理图。

如图2-1-1所示，EDM001-单片机主板线路板已经设置了两个故障，根据原理图完成故障检修，把故障检修结果记录在相应的位置。

图2-1-1 EDM001-单片机主板电路原理图二、功能描述（1）电源电路模块工作电压4.5～5.5V，模块采用外部5V电源供电。

从PT41端输入+5V直流电压，经过VD1单向导通保护和C14、C15滤波后输出VCC，提供给电路所需的直流电压。

C14、C15是滤波电容，R42是限流电阻，发光二极管LED35亮，表示电源电路正常。

（2）电路采用增强型单片机：STC90C58RD+，IC18051模块上的单片机的每个I/O口都连有贴片LED指示灯，可直观看到每个I/O口的电平状态，方便设计调试电路。

IC2MAX232是TTL--RS232电平转换的典型芯片，在功耗不是很大的情况下，可以将MAX232的输出信号经稳压后作电源使用。

三、故障点的检测（1）将EDM001-单片机主板模块电路接+5V电源，没有任何指示灯亮，为此，需要使用仪器对+5V输入端进行检测（如图2-1-2所示）有+5V电压，再进一步检测V cc没有电压（如图2-1-3所示），故，确定元件VD1损坏。

更换后接通+5V电源，模块电路板电源指示正常。

图2-1-2 +5V电压图2-1-3 V cc电压（2）将EDM001-单片机主板模块电路接+5V电源，模块电路板电源指示正常。

但是，搭建好电路，不能工作，为此，需要再进一步检测单片机工作条件，用示波器测晶振振荡频率信号（如图2-1-4所示），没有工作频率，经进一步检测发现电容C2损坏。

更换后接通+5V 电源，振荡频率正常。

图2-1-4 振荡频率子任务2 AVR单片机主板电路检修一、故障检修EDM002－A VR单片机主板电路原理图如图2-2-1所示，EDM002-单片机主板线路板已经设置了两个故障，根据原理图完成故障检修，把故障检修结果记录在相应的位置。

2020年山东省春季高考技能考试电工电子类专业样题（考试时间60分钟，总分230分）现场编号测试序号印制电路板编号注意事项1.严禁考生私自送电，严禁带电操作（通电调试除外）。

2.考生要服从监考人员安排，遵守考场纪律，身着工装且不能带有显示考生和学校信息的标志。

3.考生自备工具包括：电烙铁、烙铁架、吸锡器、一字型螺丝刀（Ф2mm）1把、尖嘴钳、斜口钳、镊子、万用表、文具（签字笔、铅笔、直尺和橡皮）等，考生可自备焊锡丝和松香。

考场提供备用工具、焊锡和松香。

禁止考生携带电动工具进入考场，禁止考生携带元器件及印制电路板进入考场。

在考试正式开始前，先清点和检查工具，不允许做考题范围内的工作。

4.在考试开始后，考生接通实验台电源检查仪器仪表、接通电烙铁电源前，无须举手示意考评员。

5.考生在对电路板进行通电测试前需注意：实验台上方设有提示牌，若提示牌为绿色的“允许通电测试”状态，考生可以进行电路通电测试。

若提示牌为红色的“禁止通电测试” 状态，考生进行电路通电测试前必须举手示意考评员，在考评员检查同意后方可进行。

6.视力较差的考生建议携带放大镜，以便辨认元器件标号、参数。

7.元器件标号及极性以电路原理图、印制电路板图为准。

8.考试时间结束，考生须停止一切操作，在考评员记录完毕后，由监考人员安排有序退场。

项目名称：两位数码显示电路的组装与测试使用电烙铁、焊锡丝、松香等工具和材料，焊接一套由单片机控制的两位数码显示电路。

考场提供已经烧录完整控制程序的单片机芯片，要求根据试题给出的部分C语言控制程序对电路进行调试，实现试题指定的电路功能。

焊接完成后，正确使用直流稳压电源、万用表、示波器测试电路性能，并按要求在答题纸上做好记录。

一、安装焊接操作1．清点元器件、检查仪器仪表开考15分钟内，根据元器件材料清单（略）从元器件袋中选择合适的元器件。

清点元器件数量，目测元器件有无缺陷，并按要求做好标记。

通电检查工作台直流稳压电源、示波器是否完好，检查两根电源连接线是否完好，检查工作台上配备的单片机芯片外观是否完好。

2020年省职业院校技能大赛电子电路装调与应用项目任务书（样题）选手工位号_________________________________________________________________________ 工作任务与要求请您在4小时，完成四个部分工作任务，具体工作任务和要求如下：1.完成平板姿态传感电路的装配、检测与调试。

2.依托multisim 14和参考文档，完成指定电路板的故障分析和检修。

3.使用装配电路、MyDAQ连接成平板姿态感知系统；利用Labview2015完成系统控制界面制作，实现对电路的功能验证和参数测试记录。

4.利用Altium Designer10软件完成指定电路的印制电路板设计。

以上任务，除现场作品以外，请其余记录在计算机D盘根目录下，“Z+工位号作品”文件夹，包括答题卡文档，并请复制到赛场发放的U盘中，裁判将依据现场电路板作品和上交的U盘文档进行评分。

空白的答题卡文档在赛场发放的U盘参考文件夹。

任务一平板姿态传感电路的装配与调试(20分) 根据图8所示原理图、图7所示装配图和表1所示元器件表，正确选取元器件，准确地焊接在赛场提供的印制线路板上。

（中职组10分）（教师组6分）焊接要求：在印制电路板上所焊接的电子元器件的焊点大小适中、光滑、圆润、干净，无毛刺；位置正确；无漏、假、虚、连焊。

引脚加工尺寸及成形符合工艺要求，导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。

其中包括：贴片元器件焊接和直插元器件焊接。

装配要求：元器件焊接安装无错漏；线路板上插件位置正确，接插件、紧固件安装可靠牢固；元器件、导线安装及元器件上字符标示方向均应符合工艺要求；线路板和元器件无烫伤和划伤，整机清洁无污物。

平板姿态传感，当前常见的方案是采购专用加速度传感器芯片，体积小，应用也成熟了。

比如自控飞行器的飞行控制等等。

DZ181206电路采用的方案，也是部分集成加速度传感器采用的原理，只是材料工艺结构等方面的技术成果，使得集成芯片体积小功耗小，使用方便。

电子产品装配与调试竞赛项目操作试题（教师组）选手编号：成绩注意：技能考试时间240分钟，总分100分。

一、元器件识别、筛选、检测（10分）要求：根据给出的《红外探测雷达电路原理图》（附图1）和《红外探测雷达电路元器件清单表》（附表1），正确无误地从赛场提供的元、器件中选取所需的元、器件及功能部件，二、整机的焊接与装配（20分）根据给出的《红外探测计数器电路原理图》（附图1），将选择的元器件准确地焊接在赛场提供的印制电路板上。

要求：在印制电路板上所焊接的元器件的焊点大小适中、光滑、圆润、干净，无毛刺；无漏、假、虚、连焊，引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。

元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。

焊接包括贴片焊接和非贴片焊接。

三、整机的调试与检测（30分）1．实现基本功能（15分）上电后电机不转动，计数器清零。

按动按键S2时电机转动，再次按动S2时电机停止（电机开关功能循环开关）。

按动按键S3时计数功能开始计数，再次按动S3时计数功能停止（计数功能循环开关）。

S1为单片机手动复位端。

检测电路发出红外线使整个电路形成一个光电门。

当转片进入收发管之间时会使检测电路输出一个高电平。

从而触发单片机进行计数并触发声光电路动作。

蜂鸣器U4响一声，指示灯D4闪烁一下，数码管显示加一，满99回到00循环。

注：U4，D4动作时间小于马达旋转周期。

要求选手编写并烧录程序实现上述功能。

整机产品必须完成以下功能：（1）数码计数：00-99-00。

（5分）(2) 马达每转一周指示灯点亮一次。

（5分）(3) 马达每转一周蜂鸣一次。

（5分）2．调试测量(15分)根据《红外探测计数器电路原理图》（附图1），对电路进行调试与检测。

使用提供的仪器设备对电路相关部分进行测量，并作相应记录。
