2019 年全国职业院校技能大赛电子电路装调与应用赛项赛题库任务三

2019年江苏省职业学校技能大赛电子电路装调与应用（中职组）答题卡选手工位号注意：请选手按照任务书要求在现场的计算机上填写答题卡，并转换成pdf格式文档保存在硬盘的指定位置。

并最终复制到现场下发的U 盘中上交文档文件夹中，用于裁判评分。

任务一，电路装配与调试1.装配焊接（10分）（不用填写答题卡）2.电路板电性能完整（10分）（不用填写答题卡）3.波形测量记录(10分)在进行测量时，应在电路板上装上尼龙柱，以保证反射距离，其测试物选用现场提供的白纸，使用1号面。

（1）光反射观察电路工作在模式9，使用双踪示波器，测量记录U10-12和U10-13引脚信号电压前6—8个波形。

（2）光反射观察电路工作在模式4，使用示波器，测量记录R22对地电压信号。

（3），设置工作模式8，使用示波器，测量记录U17-4引脚波形。

任务二1.根据任务书要求，在multisim仿真环境进行部分电路的仿真，其设计文件按照工位号命名，并存放在指定位置(D盘根目录下“Z+工位号”文件夹下子文件夹“NI+工位号”中，最终复制到U盘上交)。

按照要求，截图表示其结果。

图2-1 电池电压为3.5伏时仿真电路及显示结果截图（2分）图2-2 电池电压为4.2伏时仿真电路及显示结果截图（2分）2.现场提供的简单移动电源电路，有两个故障，这两个故障不一定是前面仿真电路所完全展示的。

排除故障后记录下表。

表2-1 故障排除记录(6分)任务三按照任务书要求，将相关文件存放在指定位置(D盘根目录下“Z+工位号”文件夹下子文件夹“NI+工位号”中，最终复制到U盘上交)。

(35分)1.设计界面，并截图（10分）图3-1 光反射观察电路系统控制界面截图2.操作控制过程截图（15分）图3-2 单独红外发射时的控制界面截图（5分）图3-3 单独蓝光发射时的控制界面截图（5分）图3-4 单独紫外发射时的控制界面截图（5分）3.使用仪表板截图（5分）使用MYDAQ采集卡和仪表板，测量电路板参数，并截图。

2019年全国职业院校技能大赛（高职组）GZ-2019021嵌入式技术应用开发赛项赛卷本赛卷包括硬件装调和赛道任务两部分。

要求参赛选手在规定时间内焊接、调试一套比赛现场下发的功能电路板，并安装在主竞赛平台（简称为主车；同时，在后文中，我们将从竞赛平台简称为从车）上。

同时，完成嵌入式应用程序的编写和测试，使之能够自动控制竞赛平台（主车、从车）完成相应赛道任务。

第一部分硬件装调赛题一、比赛要求比赛现场下发功能电路板焊接套件（含带故障的PCB空板与元器件）和相关技术资料（电路原理图、器件位置图、物料清单）。

参赛选手需在规定时间内，按照安全操作规范与电子产品制作工艺，焊接、调试该功能电路板，使其功能正常，并安装到主车上。

二、比赛内容（一）元器件检测参赛选手须参照物料清单进行元器件的辨识、清点和检测。

本赛题所涉及的元器件种类仅限于：电阻、电容、电感、二极管、三极管、MOS管、电位器、LED发光二极管、555芯片、595芯片、晶振、CMOS逻辑门、集成稳压块、光强度传感器、光敏电阻、超声波传感器、红外传感器、射频识别单元、语音识别单元、解调芯片、数码管、蜂鸣器、扬声器、模拟开关、USB转串口芯片、USB座。

（二）电路板焊接参赛选手须依据电路原理图、器件位置图、物料清单，在规定时间内完成电路板焊接与调试并安装到主车上，在完成所有比赛后上交该电路板进行焊接工艺评分。

本赛题所涉及的贴片元器件封装仅限于： TSSOP-6、SIP-8、SOP-8、TSSOP-8、SOP-14、TSSOP-14、SOP-16、TSSOP-16、SOT-23、SOT-223、0603、0805、1206、3528、QFN-28、贴片电容6.5*6.5、贴片电容8*10、CD43、邮票孔。

（三）功能验证、故障排除参赛选手须根据正确的电路原理图，分析各电路功能，并使用示波器、万用表等仪表进行故障排除，使现场下发的功能电路板功能正常。

本赛题所涉及的电路故障仅限于：断线、短路、丝印错误、器件封装错误。

2019年全国职业院校技能大赛（高职组）GZ-2019021嵌入式技术应用开发赛项赛卷本赛卷包括硬件装调和赛道任务两部分。

要求参赛选手在规定时间内焊接、调试一套比赛现场下发的功能电路板，并安装在主竞赛平台（简称为主车；同时，在后文中，我们将从竞赛平台简称为从车）上。

同时，完成嵌入式应用程序的编写和测试，使之能够自动控制竞赛平台（主车、从车）完成相应赛道任务。

第一部分硬件装调赛题一、比赛要求比赛现场下发功能电路板焊接套件（含带故障的PCB空板与元器件）和相关技术资料（电路原理图、器件位置图、物料清单）。

参赛选手需在规定时间内，按照安全操作规范与电子产品制作工艺，焊接、调试该功能电路板，使其功能正常，并安装到主车上。

二、比赛内容（一）元器件检测参赛选手须参照物料清单进行元器件的辨识、清点和检测。

本赛题所涉及的元器件种类仅限于：电阻、电容、电感、二极管、三极管、MOS管、电位器、LED发光二极管、555芯片、595芯片、晶振、CMOS逻辑门、集成稳压块、光强度传感器、光敏电阻、超声波传感器、红外传感器、射频识别单元、语音识别单元、解调芯片、数码管、蜂鸣器、扬声器、模拟开关、USB转串口芯片、USB座。

（二）电路板焊接参赛选手须依据电路原理图、器件位置图、物料清单，在规定时间内完成电路板焊接与调试并安装到主车上，在完成所有比赛后上交该电路板进行焊接工艺评分。

本赛题所涉及的贴片元器件封装仅限于： TSSOP-6、SIP-8、SOP-8、TSSOP-8、SOP-14、TSSOP-14、SOP-16、TSSOP-16、SOT-23、SOT-223、0603、0805、1206、3528、QFN-28、贴片电容6.5*6.5、贴片电容8*10、CD43、邮票孔。

（三）功能验证、故障排除参赛选手须根据正确的电路原理图，分析各电路功能，并使用示波器、万用表等仪表进行故障排除，使现场下发的功能电路板功能正常。

本赛题所涉及的电路故障仅限于：断线、短路、丝印错误、器件封装错误。

《电子产品装配与调试》试题题目：智能楼宇呼叫系统完成时间：4小时工位号：日期：______________________________智能楼宇呼叫系统第一部分电路说明部分一、电路功能概述为适应现代智能化社会，本系统详细的模拟了现代小区楼宇对讲智能化控制系统工作形式，让学生能更直观地了解到楼宇智能化工作流程及原理。

学习自动化控制技术功能。

本系统包含：驻极体拾音电路、LM386音频功放电路、电机正反转控制电路、音乐发生电路、红外对管电路、555振荡电路、LM358比较器电路、键盘控制电路、Nokia5110屏显示电路等，构建一个比较完整的系统。

模块功能介绍：嵌入式程序控制：系统选用STC公司的10系列单片机为主控芯片，用它强大的处理功能操控整个系统的运作流程。

驻极体拾音电路：系统选用驻极体话筒搭建经典拾音电路，将音频信号转为电信号。

LM386音频功放电路：本系统介绍LM386典型功放电路，在用户接通过程中音频放大实现对讲。

电机驱动电路：本系统选用分立元件搭建经典H桥电路，驱动门控电机的正（开门）、反转（开门）动作。

音乐发生电路：系统选用px088a音乐芯片发出24和弦音作为门铃，提示户主客人来访。

红外检测模块：门控电机在开门状态下，利用红外对管检测人已通过后，安全关门动作。

555振荡电路：系统选用NE555方波发生电路驱动发光二极管发光闪烁，提示当前系统工作模式。

LM358模拟硬件开锁电路：系统利用LM358集成运放芯片搭建比较器功能，调试系统工作于不同的模式。

让学生学会比较器的工作原理及其应用。

键盘控制电路：系统选用数字矩阵键盘为输入设备，输入密码或访问房号。

显示模块：系统选用Nokia5110显示屏实现人机通讯，显示当前工作状态。

二、电路原理图及PCB图（见附录）三、元件清单（见附录）四、主要元件功能介绍1.LM386功放：LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。

2019年全国职业院校技能大赛现代电气控制系统安装与调试（总时间：240分钟）工作任务书场次号工位号注意事项一、本任务书共24页，含维修工作票及排故机床图纸2页、I/O分配表2页和A3版空白图纸2页等。

如出现缺页、字迹不清等问题，请及时向裁判示意，进行任务书的更换。

二、在完成工作任务的全过程中，严格遵守电气安装和电气维修的安全操作规程。

电气安装中，低压电器安装按《电气装置安装工程低压电器施工及验收规范（GB50254-96）》验收。

三、不得擅自更改设备已有器件位置和线路，若现场设备安装调试有疑问，须经设计人员（赛场评委）同意后方可修改。

四、竞赛过程中，参赛选手认定竞赛设备的器件有故障，可提出更换，器件经现场裁判测定完好属参赛选手误判时，每次扣参赛队1分；若因人为操作损坏器件，酌情扣5-10分；后果严重者（如导致PLC、变频器、伺服等烧坏），本次竞赛成绩计0分。

五、所编PLC、触摸屏等程序必须保存到计算机的“D: \场次号-工位号”文件夹下，场次号和工位号以现场抽签为准。

六、参赛选手在完成工作任务的过程中，不得在任何地方标注学校名称、选手姓名等信息。

七、比赛结束后，参赛选手需要将任务书以及现场发放的图纸、资料、草稿纸等材料一并上交，不得带离考场。

请按要求在4个小时内完成以下工作任务：一、按“制药包衣系统控制要求”，设计电气控制原理图，制定相应的I/O分配表，并按图完成器件选型计算、器件安装、电路连接（含主电路）和相关元件参数设置。

二、按“制药包衣系统控制要求”，编写PLC程序及触摸屏程序，完成后下载至设备PLC及触摸屏，并调试该电气控制系统达到控制要求。

三、根据赛场设备上所提供的故障考核装置，参考T68镗床电气原理图，排除机床电气控制电路板上所设置的故障，使该电路能正常工作，同时完成维修工作票。

本次工作任务请在YL-158GA1型现代电气控制系统安装与调试实训考核装置上完成，该装置的结构介绍及使用方法请参考用户说明书。

任务三电路搭建与采集控制界面制作子任务1 空调电路搭建一、电路搭建空调电路原理图如图3-1-1所示，从YL－291、292单元电子电路模块中选择所需模块搭建电路，完成搭建后进行调试，实现电路功能。

1.空调遥控器的功能按下微动按钮接通电源后，空调遥控器便可进行操作。

此时按下任何一个按键后，微处理器把地址码与功能指令进行编码、调制，把信号从微处理器输出端送出，经控制电路把已经编码的地址码和按键功能指令变成红外光线发射出去。

2.空调主机温控电路的功能主机红外接收头接收到红外光线后进行转换成电信号，并进行放大、选频、解调，还原出含有地址码和功能指令的电信号送到微处理器的输入端，微处理器把该信号与本机地址码进行比较，如果完全一致，则根据本机传感器（温度传感器、空气质量传感器）检测到的数据值，与接收到的功能指令的电信号进行比较，然后由微处理器根据比较的结果，发出执行指令。

二、电路调试与测量为了使接收和发射频率相对应，使接收更加灵敏，需要调整相关元器件使红外发射频率为38kHZ。

要调整的元器件是。

发射频率可用频率计或示波器直接读取。

1.空调器遥控器接通电源，按下S1~S8任何一按键，可以完成温度、风量大小的设定等操作，通过红外发射二极管把需要的控制信号发送出去。

2.上电后，红外发射对准接收模块按“F2”后开机，数码管显示温度，LED 灯显示空气质量和直流风机速度。

按上下键可设置温度，按左右键调节直流风机速度。

3.直流风机速度调至SPEED++时，测试PD4的波形并存储波形到相应位置。

4.调整遥控器，当设置温度低于室内温度时，测试PD5的波形并存储波形到相应位置。

5.根据原理图，画出电路的方框原理图。

图3-1-1 空调电路原理图子任务2 DDS信号发生器电路搭建一、电路搭建DDS信号发生器电路原理图如图3-2-1所示，从YL－291、292单元电子电路模块中选择所需模块搭建电路，完成搭建后进行调试，实现电路功能。

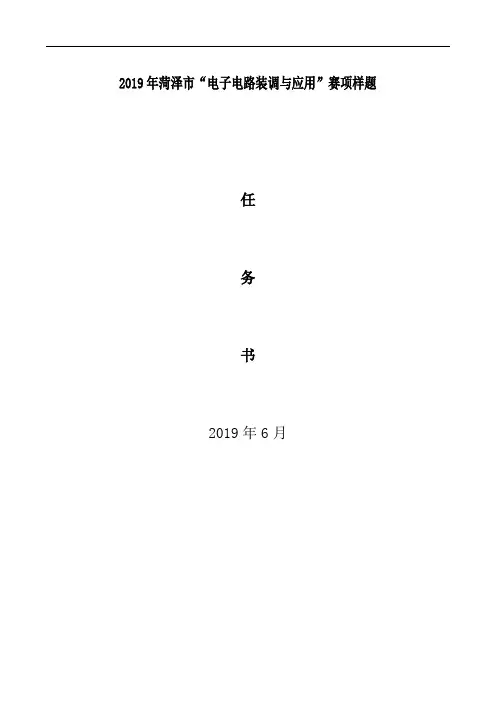

2019年菏泽市“电子电路装调与应用”赛项样题任务书2019年6月说明：本次比赛装配“模拟三相交流电机正反转控制电路”，完成工作任务的时间为180分钟。

按完成工作任务的情况和在完成工作任务进程中的职业与安全意识，评定成绩，满分为100分。

在对你完成工作任务情况的评价时，职业与安全意识方面有10%的比重。

请你注意安全操作、展示你的职业素养：1．完成工作任务的过程中，所有操作都应符合安全操作规程,仪器、仪表使用规范、安全。

2．工具摆放整齐，符合职业岗位要求，使用规范，符合安全要求。

3．包装物品、导线线头等的处理要符合职业岗位的要求。

4．保持工位的整洁，处理好任务完成过程中的垃圾。

5．遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材。

本试题共分四个任务(任务一电子产品装配部分共30分，任务二电子产品调试部分共15分，任务三印刷线路板绘制30分，任务四界面制作共15分）任务一元器件选择和电路板焊接（30分）根据给出的“模拟三相交流电机正反转控制电路”电路原理图（见附图），选择正确的元器件并且准确地焊接在赛场提供的印制电路板上。

要求：在印制电路板上所焊接的元器件的焊点大小适中、光滑、圆润、干净、无毛刺，无漏、假、虚、连焊，引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。

任务二模拟三相交流电机正反转控制电路故障检修和调试（共15分）1.模拟三相交流电机正反转控制电路已经设置了两个故障，根据原理图及功能介绍完成故障检修，把故障检修结果记录在检修报告中。

（10分）2.“模拟三相交流电机正反转控制电路”电路板电路调试。

（共5分）要求：已经焊接、装配和检查后的“模拟三相交流电机正反转控制电路”电路板，可实现电路工作正常。

本板可采用5-12V直流供电，请根据赛场条件选用。

任务三绘画电路图和绘制元器件PCB封装图（共30分）说明：选手在E盘根目录上以工位号为名建立文件夹（××为选手工位号，与装配的电路板输入考号一致），选手竞赛所得的所有文件均存入该文件夹中。

电子电路装调与应用竞赛试题考题名称：多功能电子密码锁完成时间：4小时一、功能简介电路说明部分二、电路所需器件介绍三、装配及调试说明一、元件筛选与测试（10分）考题目录考题答卷部分二、电路焊接与组装（35分）三、电路调试（40分）电路设计软件PROTEL应用部分（15分）学校：姓名：考号：工位号：电路相关说明部分一、功能简介多功能电子密码锁只有输入正确的密码后（即按要求按下按键），NE555电路才能正常工作，继电器吸合，发光二极管发光。

它的组成原理图如图1所示。

通过对电路的理解，同学们需要完成以下任务：1、完成电路板的装配和调试工作；2、分析电路原理，找到正确密码，并完成试题部分；3、完成绘制电路图和设计PCB板。

二、电路所需器件介绍1、十进制计数器/脉冲分配器CD4017CD4017 是5 位Johnson 计数器，具有10 个译码输出端，CP、CR、INH 输入端。

时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。

INH 为低电平时，计数器在时钟上升沿计数；反之，计数功能无效。

CR 为高电平时，计数器清零。

Johnson 计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。

防锁选通，保证了正确的计数顺序。

译码输出一般为低电平，只有在对应时钟周期内保持高电平。

在每10 个时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。

CD4017提供了16引线多层陶瓷双列直插（D）、熔封陶瓷双列直插(J)、塑料双列直插(P)和陶瓷片状载体（C）4种封装形式。

其内部框图和引脚图如下。

图2 CD4017内部结构图CD4017各脚功能和真值表如下：12脚：CO进位脉冲输出14脚：CP时钟输入端15脚：CR清除端13脚：INH禁止端1~7、10脚、11脚：Q0-~Q9计数脉冲输出端16脚：VDD正电源8脚：VSS地2、集成电路LM567LM567是一块锁相环音频译码器，工作频率＜500KHZ。

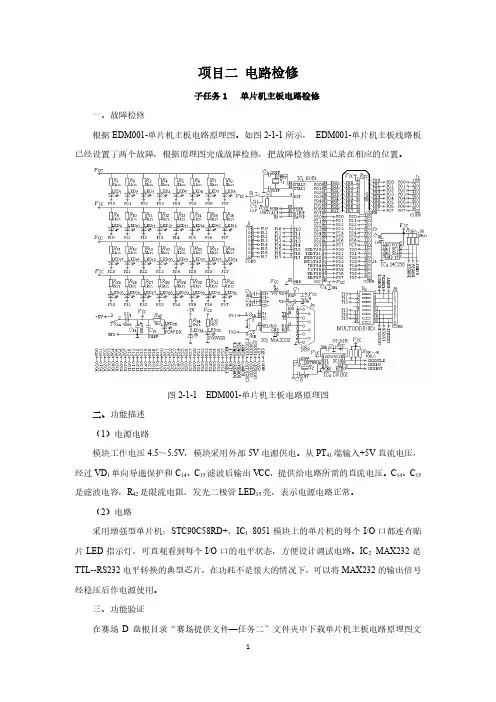

项目二电路检修子任务1 单片机主板电路检修一、故障检修根据EDM001-单片机主板电路原理图。

如图2-1-1所示，EDM001-单片机主板线路板已经设置了两个故障，根据原理图完成故障检修，把故障检修结果记录在相应的位置。

图2-1-1 EDM001-单片机主板电路原理图二、功能描述（1）电源电路模块工作电压4.5～5.5V，模块采用外部5V电源供电。

从PT41端输入+5V直流电压，经过VD1单向导通保护和C14、C15滤波后输出VCC，提供给电路所需的直流电压。

C14、C15是滤波电容，R42是限流电阻，发光二极管LED35亮，表示电源电路正常。

（2）电路采用增强型单片机：STC90C58RD+，IC18051模块上的单片机的每个I/O口都连有贴片LED指示灯，可直观看到每个I/O口的电平状态，方便设计调试电路。

IC2MAX232是TTL--RS232电平转换的典型芯片，在功耗不是很大的情况下，可以将MAX232的输出信号经稳压后作电源使用。

三、功能验证在赛场D盘根目录“赛场提供文件—任务二”文件夹中下载单片机主板电路原理图文件，根据故障检修结果，使用Multisim软件完成EDM001-单片机主板电路原理图的绘画，验证主板电路功能，用软件中的虚拟万用表测量检修后电路故障点的电压，并把仿真电路与测量结果保存记录在相应的位置。

四、故障点的检测（1）将EDM001-单片机主板模块电路接+5V电源，没有任何指示灯亮，为此，需要使用仪器对+5V输入端进行检测（如图2-1-2所示）有+5V电压，再进一步检测V cc没有电压（如图2-1-3所示），故，确定元件VD1损坏。

更换后接通+5V电源，模块电路板电源指示正常。

图2-1-2 +5V电压图2-1-3 V cc电压（2）将EDM001-单片机主板模块电路接+5V电源，模块电路板电源指示正常。

但是，搭建好电路，不能工作，为此，需要再进一步检测单片机工作条件，用示波器测晶振振荡频率信号（如图2-1-4所示），没有工作频率，经进一步检测发现电容C2损坏。

第三部分集成电路测试一、比赛要求比赛现场下发比赛所需的集成电路芯片、配套的焊接套件及相关技术资料（芯片资料手册、焊接套件清单等）。

参赛选手在规定时间内，按照相关电路原理与电子装接工艺，设计、焊接、调试集成电路功能测试工装板，借助于测试平台完成相应测试任务。

二、比赛内容1.元器件核查参赛选手按照赛题所提供的焊接套件清单进行元器件的辨识、清点和焊接。

赛题所涉及的元器件种类可能包括：电阻、电容、电感、二极管、三极管、电位器、LED发光二极管、MCU、晶振、74系列芯片、CMOS系列芯片、运算放大器芯片等，包含DIP、SOP 等常见集成电路封装形式，具体涉及到的元器件以现场下发为准。

2.测试工装焊接调试参赛选手针对现场下发的芯片，按照给定的芯片资料和现场下发的测试工装DUT板、Mini转换板及综合应用电路板上焊接测试工装并调试，完成测试工装与测试平台之间的信号接入。

测试工装电路板焊接调试完成后，必须用万用表测试测试工装板VCC及GND之间是否存在短路，若存在短路现象，必须排除后方可使用测试平台进行测试，以免造成设备损坏。

为便于测试中使用不同要求的测试电压，DUT板中设置了输出正电压调节电位器RW2和输出负电压调节电位器RW1，分别可以实现+1.25V~+11.5V，-1.25V~-11.5V的输出调节。

可调的正电压输出端子为DUT板P1及P2中的+V端子，可调的负电压输出端子为DUT板P1及P2中的-V端子，选手使用前必须使用万用表调节好输出电压，方可接入电路，因选手未合理操作引起的后果由选手自行承担。

注意：每个测试任务所需的工装仅装配在一个Mini转换板及DUT板中，选手演示测试结果供裁判评判时不得再次进行接线操作，仅允许选手更换测试程序接受测试。

选手需要重新接线的测试任务，裁判不予以测试，该任务以0分计入总成绩。

3.集成电路测试程序的编写参赛选手在Windows XP/WIN7（32 位）操作系统的Visual Studio 6.0 开发环境下编写基于C 语言的测试程序，赛题提供测试所用的相应函数，在提供的参考程序基础上按照任务书的要求编写测试程序并完成调试及测试任务。

2019年全国职业院校技能大赛赛项规程（电子电路装调与应用）一、赛项名称赛项编号：赛项名称：电子电路装调与应用英文名称：Assembly Test and Application of Electronic Circuit 赛项组别：中职组赛项归属：信息技术类二、竞赛目的通过竞赛，考核选手电子电路的装配、焊接、调试、使用电子仪器仪表测量、故障检修、数据采集、可视化界面制作、PCB绘制的操作技能及电路的应用能力，同时考察参赛选手分析问题、现场解决问题的能力，以及规范操作、安全意识、心理素质等职业素养。

搭建校企合作平台，一方面引领中职学校的专业建设与课程建设，促进专业和产业企业对接、专业课程内容和职业标准对接、教学过程和生产过程对接，提升中职学校信息技术类专业学生能力素质与企业用人标准的吻合度；另一方面，达成选手与指导教师教学相长的目的，促进中职学校信息技术类专业教师队伍建设。

三、竞赛内容（一）工作内容电子电路装调与应用采用理实一体的竞赛方式，具体的工作任务：1.用赛场提供的元器件，在电子线路板上完成装配、焊接、调试，并进行数据测量和存储。

2.按赛场提供的电子线路板及功能说明，完成电路的故障检修与仿真。

3.按电子电路应用系统原理图及功能说明，搭建电子电路应用系统，完成功能调试，并进行数据采集和存储。

4.根据电子电路应用系统的工作说明，制作可视化控制界面，完成电子电路应用系统的功能控制。

5.应用相关的理论知识和工作过程知识，完成装配、排故、调试、控制相关工艺及过程记录。

6.完成指定电子电路印刷线路板绘制。

（二）竞赛时间完成电子电路装调与应用赛项所有指定工作任务的时间为240分钟（4小时）。

（三）成绩比例根据电子电路装调与应用实际工作中的权重比例，本赛项各任务分值配比如表1所示：表1 各任务分值比例权重分配表四、竞赛方式电子电路装调与应用赛项为个人赛，由参赛选手单独完成书面解答与实际操作一体的工作任务。

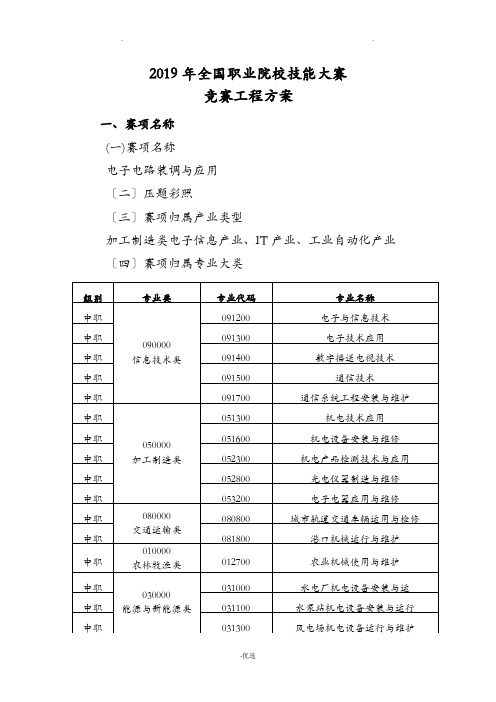

2019年全国职业院校技能大赛竞赛工程方案一、赛项名称(一)赛项名称电子电路装调与应用〔二〕压题彩照〔三〕赛项归属产业类型加工制造类电子信息产业、IT产业、工业自动化产业〔四〕赛项归属专业大类二、赛项申报专家组三、赛工程的本赛项接轨世界技能大赛，紧跟"中国制造2025〞开展战略，对接产业、行业技术升级的需求，以在众多机电设备、家用电器、智能家居、汽车工业和工业控制中广泛应用的电子产品及应用模块作为载体，通过竞赛，到达四个主要目的：1.通过电子电路装调与应用工程竞赛，向社会展示中等职业学校积极响应十九大提出的"建立知识型、技能型、创新型劳动者大军，弘扬劳模精神和工匠精神，营造劳动荣耀的社会风气和精益求精的敬业风气〞的要求；展示职业教育紧跟中国制造2025的战略目标，围绕产业、行业产品更新换代和生产设备升级改造对中级技术技能人才的需求。

2.检验参赛选手在电子电路装配、调试和应用的技术技能和职业素质，包括对赛场提供的电子电路仪器工具的使用、电子电路的装配、测量、检修技能，电路硬件调试、电子工艺的操作和印刷电路板组装技能，现场问题的分析与处理能力、平安、规、环保意识等。

3.引导中等职业教育更加关注现代电子行业的开展趋势和技术应用方向，推动课程体系、教学容和教学方法等教学资源的改革和转化，提升信息技术类、加工制造类、交通运输类相关专业技术技能型人才的培养质量。

4.选手与教练教学相长，使得竞赛指导教师的技术技能获得更大提升，并带动电子技术相关专业教师在产教融合、专业实践、根底创新、课程开发、教学实施与评价方面的专业成长，从而促进职业学校专业教师队伍建立。

四、赛项设计原那么〔一〕公平、公正、公开原那么严格遵守大赛的各项制度规定，做到赛题，赛项过程层层加密，裁判评判背靠背的原那么，主要表达在以下几个方面：1.由赛项执委会在赛前委托命题人员，并签署协议，命题人员严格按照竞赛规程给出的知识点、技能点及其相关要求命题；严格根据大赛制度"赛题管理方法"执行。
