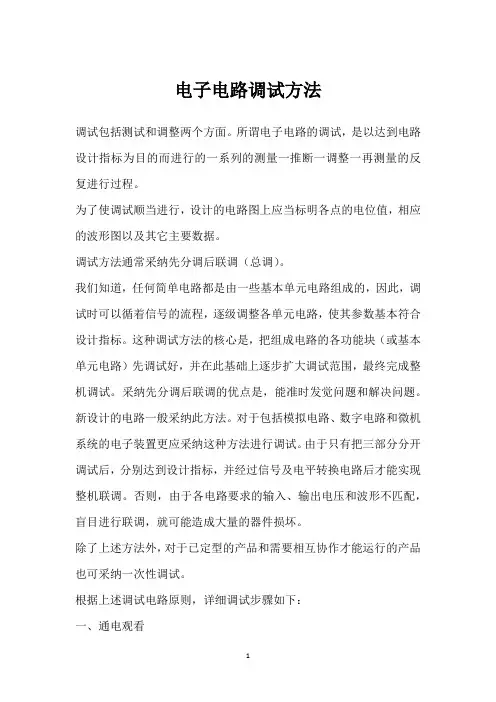

电子电路调试方法调试包括测试和调整两个方面。
所谓电子电路的调试，是以达到电路设计指标为目的而进行的一系列的测量一推断一调整一再测量的反复进行过程。
为了使调试顺当进行，设计的电路图上应当标明各点的电位值，相应的波形图以及其它主要数据。
调试方法通常采纳先分调后联调（总调）。
我们知道，任何简单电路都是由一些基本单元电路组成的，因此，调试时可以循着信号的流程，逐级调整各单元电路，使其参数基本符合设计指标。
这种调试方法的核心是，把组成电路的各功能块（或基本单元电路）先调试好，并在此基础上逐步扩大调试范围，最终完成整机调试。
采纳先分调后联调的优点是，能准时发觉问题和解决问题。
新设计的电路一般采纳此方法。
对于包括模拟电路、数字电路和微机系统的电子装置更应采纳这种方法进行调试。
由于只有把三部分分开调试后，分别达到设计指标，并经过信号及电平转换电路后才能实现整机联调。
否则，由于各电路要求的输入、输出电压和波形不匹配，盲目进行联调，就可能造成大量的器件损坏。
除了上述方法外，对于已定型的产品和需要相互协作才能运行的产品也可采纳一次性调试。
根据上述调试电路原则，详细调试步骤如下：一、通电观看把经过精确测量的电源接入电路。
观看有无特别现象，包括有无冒烟，是否有特别气味，手摸元器件是否发烫，电源是否有短路现象等。
假如消失特别，应马上切断电源，待排解故障后才能再通电。
然后测量各路总电源电压和各器件的引脚的电源电压，以保证元器件正常工作。
通过通电观看，认为电路初步工作正常，就可转入正常调试。
二、静态调试沟通、直流并存是电子电路工作的一个重要特点。
一般状况下，直流为沟通服务，直流是电路工作的基础。
因此，电子电路的调试有静态调试和动态调试之分。
静态调试一般是指在没有外加信号的条件下所进行的直流测试和调整过程。
例如，通过静态测试模拟电路的静态的工作点，数字电路的各输入端和输出端的高、低电平值及规律关系等，可以准时发觉已经损坏的元器件，推断电路工作状况，并准时调整电路参数，使电路工作状态符合设计要求。

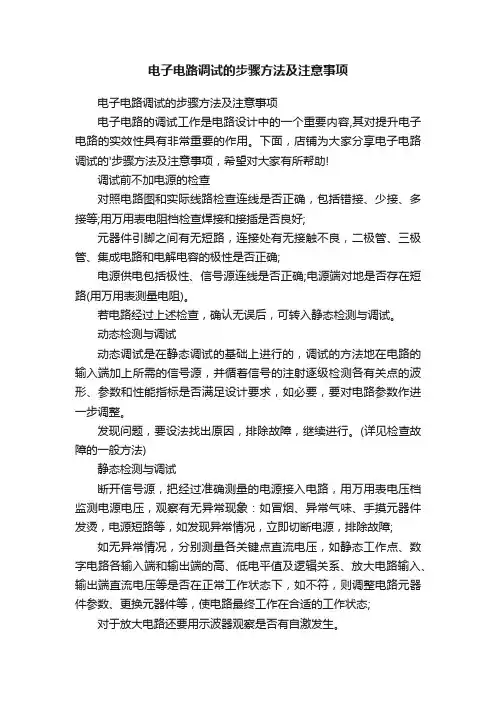

电子电路调试的步骤方法及注意事项电子电路调试的步骤方法及注意事项电子电路的调试工作是电路设计中的一个重要内容,其对提升电子电路的实效性具有非常重要的作用。
下面，店铺为大家分享电子电路调试的'步骤方法及注意事项，希望对大家有所帮助!调试前不加电源的检查对照电路图和实际线路检查连线是否正确，包括错接、少接、多接等;用万用表电阻档检查焊接和接插是否良好;元器件引脚之间有无短路，连接处有无接触不良，二极管、三极管、集成电路和电解电容的极性是否正确;电源供电包括极性、信号源连线是否正确;电源端对地是否存在短路(用万用表测量电阻)。
若电路经过上述检查，确认无误后，可转入静态检测与调试。
动态检测与调试动态调试是在静态调试的基础上进行的，调试的方法地在电路的输入端加上所需的信号源，并循着信号的注射逐级检测各有关点的波形、参数和性能指标是否满足设计要求，如必要，要对电路参数作进一步调整。
发现问题，要设法找出原因，排除故障，继续进行。
(详见检查故障的一般方法)静态检测与调试断开信号源，把经过准确测量的电源接入电路，用万用表电压档监测电源电压，观察有无异常现象：如冒烟、异常气味、手摸元器件发烫，电源短路等，如发现异常情况，立即切断电源，排除故障;如无异常情况，分别测量各关键点直流电压，如静态工作点、数字电路各输入端和输出端的高、低电平值及逻辑关系、放大电路输入、输出端直流电压等是否在正常工作状态下，如不符，则调整电路元器件参数、更换元器件等，使电路最终工作在合适的工作状态;对于放大电路还要用示波器观察是否有自激发生。
调试注意事项(1)正确使用测量仪器的接地端，仪器的接地端与电路的接地端要可靠连接;(2)在信号较弱的输入端，尽可能使用屏蔽线连线，屏蔽线的外屏蔽层要接到公共地线上，在频率较高时要设法隔离连接线分布电容的影响，例如用示波器测量时应该使用示波器探头连接，以减少分布电容的影响。
(3)测量电压所用仪器的输入阻抗必须远大于被测处的等效阻抗。
电子电路设计制作常用调试方法与步骤摘要：电子电路设计与调试是理论与实践相结合的重要阶段。
即使根据电路的理论参数进行设计，电子设备的最佳性能也难以达到预期的性能。
由于人们在设计中不能综合考虑各种复杂的客观因素（如元件的误差值、设备参数的离散性、分布参数的影响等），必须通过安装调试，找出并纠正方案设计中的不足，并采取相应的改进措施，以达到预期的技术目标。
关键词：电子电路；调试设计；方法步骤一、引言在社会发展中，电子设备得到了广泛的应用。
在电子电路的设计中，必须根据电子电路的设计原则进行调试。
在调试中，我们需要掌握相关的调试方法，了解一些调试方法，并在实际的电子电路设计中做好工作，以满足实际生产的需要。
本文介绍了电子电路的设计调试步骤和具体的调试方法，以帮助提高电子电路的设计质量。
二、电子电路设计制作中调试方法介绍电子电路设计是电子工业中的重要课题之一。
在使用电子技术时，人们需要做出合理的布局，以便将理论与实践相结合，有效地安排电路安装的整个过程。
在这种情况下，员工可以将他们的想象力转化为目标，可以实现合理的电路设计和实现过程。
这种变化也是员工在日常生活中发现电子技术无限潜力的原因。
在理论和实践的基础上，可以验证概念设计的有效性，优化概念设计的内容，不断完善指标体系。
电子电路的调试主要是为了达到初步规划的目的，以便我们能够进行合理的分析、判断和测量，确保这一系列操作的安全。
电子电路设计的调试过程可以使工作人员及时了解系统的内部问题。
电子电路设计与调试是电子设备的关键部分。
它可以使设备按照预定的目标进行调试后达到最佳的调试效果。
三、电子电路设计常用调试方法电子产品的正常运行与电子电路设计的质量密切相关。
为了充分发挥电子产品的价值和优势，我们必须重视电子电路的设计和调试，以确保电子电路设计的质量和电子产品的正常运行。
电子电路的设计和调试需要使用万用表、示波器和逻辑分析仪等专业设备，以有效提高调试精度和工作效率。
学术论坛62 2015年21期浅析电子电路设计制作常用调试方法与步骤熊谊棱重庆鹰谷光电有限公司，重庆 400060摘要：调试方法是电子电路设计过程中的关键环节，调试时理论与实践的重要桥梁，我们有必要对其方法加以重视以此提升设计制作水平。
关键词：电子电路；调试步骤；方法中图分类号：TN702 文献标识码：A 文章编号：1671-5780(2015)21-0062-021 电子电路设计的基本原则为保证电子电路调试的科学性，我们需掌握整体性、功能性、优化性、可靠稳定性与最大的性价比等几个原则。
1.1 整体性原则设计电子电路的时应从宏观的角度出发，对电子电路设计中所涉及的元件及其相互关系入手，综合考虑线路布局等要素，以此确定最佳设计方案。
1.2 功能性原则任何电子电路设备都都是由若干子系统构成的，完整的系统是建立在完好的子系统基础之上的。
任何一个小系统都具备相对独立的功能，如各个小系统功能完备则可确保整个系统的完好性。
1.3 最优化原则电子电路中的各元件要具备很好地协调配合性，为减少元件配合过程中的缝隙，我们应尽可能的对其整体进行优化，以此保证产品设计的科学合理性。
1.4 可靠性、稳定性原则作为及其的核心部分，电子电路的稳定性与超强的可靠性直接影响着机器的运转。
设计时应注意电子线路的简洁化，在保证性能稳定的前提下，减少模拟线路的使用。
此外，设计时要采取必要的措施保护薄弱环节，以此保证系统受到干扰时的稳定性。
1.5 性价比最大的原则与其他商品一样，电子元件在保证质量的同时还需追求最佳的性价比，在质量与价格之间找到相对完美的结合点，以此提升企业的竞争能力。
2 电子电路设计的基本步骤2.1 明确电子电路的功能要求为保证产品符合顾客学需要，我们进行设计时需认真研究课题，在确定课题的重心后进行深入研究。
同时要兼顾众多细节，保证电路功能的完整性。
2.2 确定核心功能器件和总体设计方案根据电子电路的具体功能确定所需要的功能器件，设计方案的最好有多重备选，从中查漏补缺，做到优中选优。
电子电路设计常用调试方法与步骤汇报人：日期:•电子电路设计概述•常用调试方法•调试步骤与技巧目录•常见问题分析与解决方法•调试工具与设备使用指南•调试安全注意事项与规范要求01电子电路设计概述由电子元器件、导线、接口等组成的电路，用于实现特定功能或系统。
电子电路根据需求分析、电路原理图设计、布局布线、仿真验证等步骤，完成电子电路的设计。
设计流程电子电路设计基本概念明确设计目标、功能要求、性能指标等，为后续设计提供依据。
需求分析根据需求分析，使用电路原理图软件绘制电路原理图，包括元器件的选择、连接方式等。
电路原理图设计将电路原理图转化为实际电路板，进行元器件的布局和布线，确保电路板的可制造性和可靠性。
布局布线使用仿真软件对电路进行模拟验证，确保电路功能和性能符合设计要求。
仿真验证电子电路设计流程电路原理图设计软件如Altium Designer、Eagle等，用于绘制电路原理图和进行元器件的选型。
布局布线软件如Cadence OrCAD、MentorGraphics等，用于将电路原理图转化为实际电路板，进行元器件的布局和布线。
仿真软件如Multisim、Proteus等，用于对电路进行模拟验证，确保电路功能和性能符合设计要求。
电子电路设计常用工具02常用调试方法通过观察电路板、元器件、连接线等是否有异常，初步判断故障可能的位置。
直观检查法电压测量法电阻测量法使用万用表测量电路中关键点的电压，与正常值进行比较，判断是否存在电压异常。
通过测量电路中关键点的电阻值，判断是否存在开路、短路或阻值异常。
030201根据数字电路的逻辑关系，通过逻辑分析仪等工具，对电路进行逐级排查。
逻辑分析法使用示波器观察数字信号的波形，判断信号是否正常。
波形观察法通过观察电路的状态，如触发器的状态、寄存器的状态等，判断电路的工作状态是否正常。
状态分析法将混合电路按照模拟和数字部分分成不同的模块，分别进行调试。
在混合电路中，将模拟和数字部分集成在一起进行调试，通过观察整体性能来判断故障位置。
电子电路调试的步骤方法及注意事项一、电子电路调试的步骤方法：1.准备工作：在开始调试之前，需要进行一些准备工作。
首先，理清电路原理图和PCB布局，确保电路布线正确。
其次，准备工作台和测量工具，如数字万用表、示波器等。
2.确认电源供电：接通电源，并测量电源电压，确保电压在设计范围内。
确定电源极性正确，并检查电源连接是否牢固。
3.确认元器件安装正确：检查电路板上的元器件安装是否正确，特别注意极性元器件（如二极管、LED等）的极性是否正确连接。
4.逐部分测试：按照电路的功能模块，逐部分进行测试。
首先测试电源模块，检查电源输出电压是否正常。
然后测试信号输入模块，检查输入信号是否正确传递给后续模块。
最后测试信号输出模块，检查输出信号是否满足设计要求。
5.故障排除：如有发现电路不正常或故障现象，应根据实际情况进行故障排除。
可以采用逐个部分排除的方法，从容易发生问题的部分开始排查。
可以通过测量电压、电流等参数，或使用调试工具进行故障定位。
6.优化调整：根据测试结果和故障排除情况，对电路进行优化调整。
可以调整电位器、更换元器件值等，以达到理想的电路性能。
7.最终测试：当整个电路调试完毕后，进行整体测试。
检查输入与输出的相应关系、波形是否正常、功耗是否满足要求等。
8.记录与整理：将调试过程中的测试数据、故障排除过程和结果进行记录与整理，以备后续参考使用。
二、电子电路调试的注意事项：1.对于高频电路或复杂电路，需要尽量采用模块化调试的方法，逐个模块进行测试和调整，确保每个模块的功能是正确的。
2.在调试过程中，要注意保护电路和仪器的安全。
尽量避免短路、接错电源和过压等情况的发生。
3.在测试电流时，要选择恰当的电流档位，避免超过量程引发测量误差或烧坏万用表。
4.测试信号应该小心处理，避免对其他设备或电路产生干扰。
可以使用屏蔽线、滤波器等措施来减小干扰。
5.对于模拟电路的调试，可以使用示波器来观察信号波形，以判断电路是否正常工作。
• 7•本文分析电子电路设计制作中的常用调试方法和调试步骤。
目前电子电路在实际设计过程中需要工作人员对调试环节给予一定的重视，电子电路设计中合理的调试能够为设计质量的提升起到辅助作用。
只有电子电路设计内部具有正确的调试步骤才可以促使电子电路设计满足预期需求。
近几年我国社会经济的发展和进步使社会对于电子电路设计的要求不断提升，为了使电子电路设计满足当下社会需求，就需要采取正确的调试方法，提升电子电路设计质量。
在电子电路设计调试过程中，工作人员应该按照标准调试步骤操作，避免由于调试方法错误降低调试质量，影响电子电路设计制作。
1 电子电路设计制作中调试方法及工具介绍1.1 电子电路设计制作中调试方法电子电路设计作为电子工业中较为重要的专业之一，需要工作人员在使用电子技术的时候对电子电路设计进行合理的规划，使其能够有效安排各个电路安装过程，促使理论与实践相结合。
在这种情况下，工作人员会使其主观想象转变为客观，这时就实现了合理的电路设计过程，将其想象转变为现实。
也正是因为这一转变使工作人员发现电子技术在日常生活中存在的无限可能。
基于理论实践，工作人员可以对其展开理论设计验证，进一步完善理论设计内容，对其不断优化，更好的完善相关系统指标。
电子电路的调试主要是为了满足前期计划目标，因此这时可以在满足目标的情况下对其展开合理的分析、判断、测量，保证此系列操作的完整性。
电子电路设计内部调试可以使工作人员及时找出系统内部存在的问题，便于其采取合理的技术对其不断完善。
电子电路设计调试属于电子设备内部的关键环节，可以在接受调试后使装置达到最佳效果，符合预设目标。
辽宁经济职业技术学院 英 玉电子电路设计制作常用调试方法与步骤1.2 电子电路设计制作中调试工具介绍目前工作人员在开展电路调试的过程中需要选择正确的调试工具，其中主要分为万用表，示波器，信号发生器。
首先，工作人员在开展电子电路设计调试的时候可以使用万用表测量交流、直流电流，电阻，电容，半导体，二极管，三极管数据参数，并合理判断引脚。

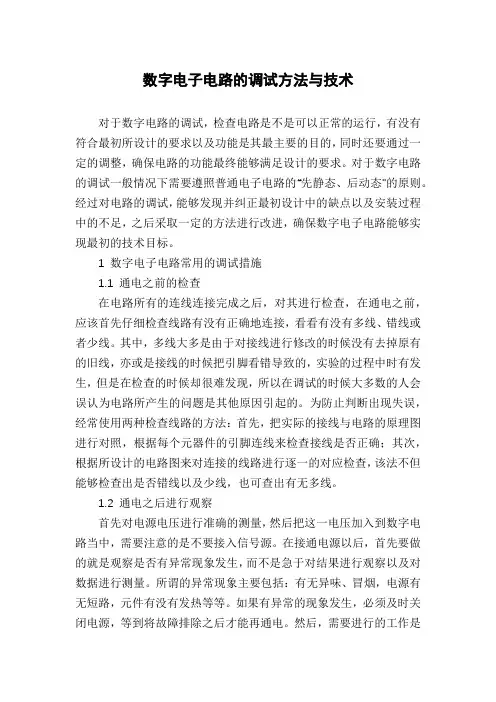

数字电子电路的调试方法与技术对于数字电路的调试，检查电路是不是可以正常的运行，有没有符合最初所设计的要求以及功能是其最主要的目的，同时还要通过一定的调整，确保电路的功能最终能够满足设计的要求。
对于数字电路的调试一般情况下需要遵照普通电子电路的“先静态、后动态”的原则。
经过对电路的调试，能够发现并纠正最初设计中的缺点以及安装过程中的不足，之后采取一定的方法进行改进，确保数字电子电路能够实现最初的技术目标。
1 数字电子电路常用的调试措施1.1 通电之前的检查在电路所有的连线连接完成之后，对其进行检查，在通电之前，应该首先仔细检查线路有没有正确地连接，看看有没有多线、错线或者少线。
其中，多线大多是由于对接线进行修改的时候没有去掉原有的旧线，亦或是接线的时候把引脚看错导致的，实验的过程中时有发生，但是在检查的时候却很难发现，所以在调试的时候大多数的人会误认为电路所产生的问题是其他原因引起的。
为防止判断出现失误，经常使用两种检查线路的方法：首先，把实际的接线与电路的原理图进行对照，根据每个元器件的引脚连线来检查接线是否正确；其次，根据所设计的电路图来对连接的线路进行逐一的对应检查，该法不但能够检查出是否错线以及少线，也可查出有无多线。
1.2 通电之后进行观察首先对电源电压进行准确的测量，然后把这一电压加入到数字电路当中，需要注意的是不要接入信号源。
在接通电源以后，首先要做的就是观察是否有异常现象发生，而不是急于对结果进行观察以及对数据进行测量。
所谓的异常现象主要包括：有无异味、冒烟，电源有无短路，元件有没有发热等等。
如果有异常的现象发生，必须及时关闭电源，等到将故障排除之后才能再通电。
然后，需要进行的工作是测量各元件的电压，以确保元器件能够正常工作。
1.3 分块调试所谓调试主要包含两方面，即测试以及调整。
测试指的是在连接好线路后测量电路中的各个参数及其工作情况，而调整指的是在测试的条件下，修正电路的各项参数，确保其能够达到设计的要求。
电子电路中的放大器设计与调试方法放大器是电子电路中非常重要的器件之一，它能够将输入信号放大，并输出到外部设备或驱动其他器件。
在电子设备、通信系统等领域中，放大器的设计和调试是一个常见的任务。
本文将详细介绍电子电路中放大器的设计和调试步骤，帮助读者更好地掌握这一技术。
一、放大器设计的基本原理1. 放大器的分类：放大器可分为分立元件放大器和集成电路放大器。
前者通常由晶体管、电阻、电容等离散器件组成，后者则集成在单个芯片中。
2. 放大器的工作原理：放大器主要依靠电流、电压或功率的增加来放大信号。
其中，共集、共基、共射三种基本放大电路是最常见的。
二、放大器设计的步骤1. 确定需求：首先，我们需要明确自己的需求，包括输出信号的幅值范围、带宽、失真要求等。
这一步对放大器设计至关重要，因为不同的需求将影响到放大器的电路设计。
2. 选择放大器的类型：基于对需求的了解，选择适合的放大器类型，如晶体管放大器、运算放大器等。
根据需求和电路复杂度的考量，可以选择分立元件放大器或集成电路放大器。
3. 确定放大器的工作状态：根据需求和放大器类型，确定放大器的工作状态，如放大器的偏置状态、电源电压等。
4. 电路设计：根据前面的确定，开始进行电路设计。
首先，绘制电路原理图，包括输入端、输出端、电源等部分。
然后，根据放大器的工作状态和性质，选择合适的电阻、电容等元件值，并进行电路计算。
5. 电路仿真：利用电子电路仿真软件，对设计的电路进行仿真。
通过仿真结果，可以分析电路的工作情况，如电压增益、频率响应、相位延迟等。
6. PCB设计：根据电路设计和仿真结果，进行PCB（Printed Circuit Board）设计。
这一步主要包括布线、焊接等工作。
7. 制作和组装：根据PCB设计，制作电路板，并进行元件的焊接和检查。
三、放大器调试的步骤1. 功率限制：在放大器调试之前，需要保证功率限制在安全范围内。
尤其是高功率放大器，过大的功率可能会损坏元件或导致其他问题。

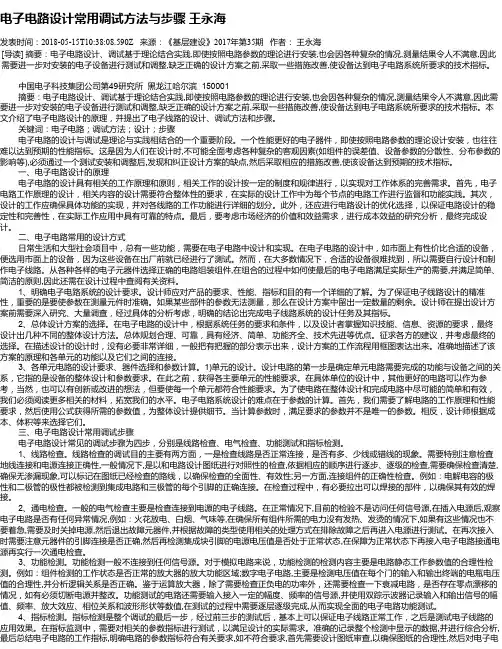

电子电路设计常用调试方法与步骤王永海发表时间：2018-05-15T10:38:08.590Z 来源：《基层建设》2017年第35期作者：王永海[导读] 摘要：电子电路设计、调试基于理论结合实践,即使按照电路参数的理论进行安装,也会因各种复杂的情况,测量结果令人不满意,因此需要进一步对安装的电子设备进行测试和调整,缺乏正确的设计方案之前,采取一些措施改善,使设备达到电子电路系统所要求的技术指标。
中国电子科技集团公司第49研究所黑龙江哈尔滨 150001摘要：电子电路设计、调试基于理论结合实践,即使按照电路参数的理论进行安装,也会因各种复杂的情况,测量结果令人不满意,因此需要进一步对安装的电子设备进行测试和调整,缺乏正确的设计方案之前,采取一些措施改善,使设备达到电子电路系统所要求的技术指标。
本文介绍了电子电路设计的原理，并提出了电子线路的设计、调试方法和步骤。
关键词：电子电路；调试方法；设计；步骤电子电路的设计与调试是理论与实践相结合的一个重要阶段。
一个性能更好的电子器件，即使按照电路参数的理论设计安装，也往往难以达到预期的性能指标。
这是因为人们在设计时,不可能全面考虑各种复杂的客观因素(如组件的误差值、设备参数的分散性、分布参数的影响等),必须通过一个测试安装和调整后,发现和纠正设计方案的缺点,然后采取相应的措施改善,使该设备达到预期的技术指标。
一、电子电路设计的原理电子电路的设计具有相关的工作原理和原则，相关工作的设计按一定的制度和规律进行，以实现对工作体系的完善需求。
首先，电子电路工作原理的设计，相关内容的设计需要符合整体性的要求，在实际的设计工作中为每个节点的电路工作进行监督和功能实践。
其次，设计的工作应确保具体功能的实现，并对各线路的工作功能进行详细的划分。
此外，还应进行电路设计的优化选择，以保证电路设计的稳定性和完善性，在实际工作应用中具有可靠的特点。
最后，要考虑市场经济的价值和效益需求，进行成本效益的研究分析，最终完成设计。
电子电路的常用测试与调试方法电子电路是现代科技的基础，其正常运行对各种电子设备的可靠性和性能起着至关重要的作用。
为了保证电子电路的正常工作，我们需要进行测试和调试。
本文将介绍电子电路的常用测试和调试方法，并分步骤详细介绍。
一、常用测试方法1. 电压测试：使用万用表或示波器测量电路中的各个节点的电压，以确保其在正常范围内。
测试时需要保证设备的电源电压稳定，将测试笔正确插入电路节点并选择合适的量程。
2. 电流测试：使用电流表或示波器测量电路中的电流流动情况。
测试时需要将电流表直接连接在电路的通路上，选择合适的量程以避免过载损坏测试仪器。
3. 频率测试：使用频率计或示波器测量电路中的信号频率。
测试时需要将频率计或示波器的探头正确接触到电路上，选择合适的量程和耦合方式以获取准确的频率值。
4. 信号测试：使用示波器测量电路中的信号波形。
测试时需要将示波器的探头正确接触到电路上，选择合适的量程和耦合方式以观察波形的形状和幅值。
5. 故障测试：通过对电路中各个部件和连接处进行逐个排查，使用测试仪器进行测量和比较，以确定问题所在。
故障测试需要有一定的电子电路知识和经验。
二、调试方法1. 逻辑分析器：使用逻辑分析仪对数字电路进行调试，可以观察和分析信号的时序关系。
调试时需要根据电路的工作原理和信号波形来判断问题所在，并根据需要修改电路设计。
2. 频谱分析仪：使用频谱分析仪对混叠等问题进行调试，可以观察信号的频谱分布情况。
调试时需要将频谱分析仪与电路正确连接，并根据频谱分布情况来判断和解决问题。
3. 示波器：使用示波器对模拟电路进行调试，可以观察信号波形和电路的动态响应。
调试时需要根据电路的工作原理和信号波形来判断问题所在，并通过改变电路参数或元件来解决问题。
4. 特殊测试仪器：根据不同的电路类型和应用场景，还可以使用特殊的测试仪器进行调试，如频率计、信号发生器、电磁兼容测试仪等。
调试时需要根据具体情况选择合适的仪器，并正确使用。
应用技术0 引言随着社会的发展和科技的进步，我国的电子设备市场在不断扩大，电子电路的研发和设计也在不断更新，好的产品不仅设计精巧，功能明确，更加注重的是安全性、实用性和稳定性。
如何设计出能用于生产实际的电子电路，这需要经过严格的检测，使得理论能够联系实际，这就是电子电路的调试步骤。
1 电子电路设计的基本原则和步骤了解电子电路设计的基本原则是进行调试的前提，同时，对于一个成功的电子电路元件，进行调试也是一个验证的过程。
因此，在对其调试方法和步骤研讨之前，有必要对其设计的原则和步骤进行介绍。
■1.1 基本原则电子电路设计的思路应该满足从整体到具体的思维框架，即从宏观角度了解设计元件所要达到的目标或功能，再对所能实现其功能的组成部分逐个分析达到的条件和组装依据，从而完成其设计方案。
在这一系列过程中需要满足一些通用的原则。
第一，需要满足功能性原则。
不论如何复杂的电子电路设备，具备的所有功能其实是每一个单独元件的功能集合，也即将复杂的整体电路单独拆分后，每一个元件都要满足各自独立的功能，因此，在对电子电路分析的过程中，首先要认识和发现每一个组成元件的功能，确认功能完善，才能进行下一步的整体连接形成系统。
第二，满足整体性原则。
上文已述，一个电子电路要实现某种功能，必然是单独电子元器件的功能集合，但每一个电子元器件所实现的功能有限，因此，将所有电子元器件系统的连接在一起，实现某种功能的拓展和集合，才是一个完整的电子电路。
第三，满足可靠性原则。
电子电路是一台设备的核心部件，其作用关系到整台机器的正常运行。
因此，设计出的电子电路必须是具备一定的可靠性，即在一个寿命周期内在正常运行的条件下故障率要达标。
因此，在设计电子电路时，不仅要实现目标功能，还要满足诸如材料要求、工艺要求、型号匹配程度、保护设置等，另外，还要考虑软件运行的可靠性，最终，实现电子电路可靠性的原则。
第四，满足最优化原则。
越是可靠性高的电子电路，其构成很可能十分紧凑和协调，甚至其构成可能十分简单，这与设计人员的设计思维紧密相关。
关键词：电子电路设计；调试方法；调试步骤1电子电路设计基本原则1.1整体性原则在进行电子电路设计时，应当基于宏观角度进行系统设计。
具体而言，将设计重点聚焦于各个元件之间的关系，并兼顾线路布局，对整体设计方案进行综合考虑。
基于整体性原则指导，再深入分析不同部分。
基本要点如下：首先，综合电子电路是为了深入分析各个部分，只有在整体性原则下进行分析，才能使分析过程有的放矢；其次，分析也是为了之后更好的综合，基于透彻分析，更好把握不同要素的性质；最后，无论是分析还是综合，两者相结合是为了在整体把握的基础上，对部分进行兼顾，保证电子电路设计较高的完善程度[1]。
1.2功能性原则无论是何种复杂性较强的电子电路设备，都可以将电路整体分解成不同系统。
若系统完整程度较高，则各个系统功能也应保证完好，微小系统同样应保证功能可以单独实现。
基于这个原则，就可以将整体分解成小系统，并严格排查不同系统的功能，判断系统功能是否存在一定问题，这样就能够保证系统整体功能不受影响。
1.3最优化原则即使单个元件无懈可击，但是相互组合的成品也未必相对完美。
电子电路应当格外重视元件之间相互的配合，保证较高的协调性，这样才能提高系统运行的效率。
因此，在组合元件的问题上，应当重视最优化原则，保证电子电路设计成品达到要求[2]。
1.4稳定性原则机器的正常运行，应当重视电子电路的核心地位，也会对机器正常运转产生较大影响，因此，电子电路应当具备一定可靠性和稳定性。
在设计阶段，应当对电子线路性能问题引起足够重视，不能仅仅看重线路的复杂化，应利用数字线路代替模拟线路，提高软件和硬件搭配的合理性。
除此之外，还应当在设计阶段为薄弱环节提供一定保障，这样在电子电路运行受到干扰时，可以维持较高的稳定性。
2电子电路设计基本步骤2.1明确功能需求设计课题之初，应当对课题进行认真研究，明确课题中心，围绕课题进行深入研究，兼顾课题各个方面细节，最后确定电路整体功能，以及所需要的各个元件，强化电子电路的性能。
电子电路设计调试方法与步骤提纲：1.电子电路设计步骤和流程2.电子电路调试方法3.电子电路测试工具和设备4.常见电子电路故障分析与处理方法5.电子电路设计实例及优化方法【提纲一】电子电路设计步骤和流程电子电路设计是综合计算机、通信、控制、信息等多个方面的知识，是当今电子工程领域的一个非常重要的领域之一。
电子电路设计的实质就是按照事先规定的要求和功能需求，选择合适的电路元件和器件，在保证电路稳定性和可靠性的前提下，设计出能够满足用户需求的电路方案。
电子电路设计的步骤和流程如下：1.需求分析和功能规划：首先需要进行需求分析，明确用户的具体需求和电路实现的功能，以此为基础进行电路设计。
2.电路原理分析：根据要实现的功能，进行电路原理分析，确定所需的电路类型和元件结构。
3.电路细节设计：进入电路细节设计阶段，考虑到电路本身的一些机械和物理特性，进一步优化设计方案，细化元器件选型、整体电路布局等方面。
4.电路模拟软件仿真：使用各种电路仿真软件对电路进行进一步的仿真和测试，保证设计的稳定性和可靠性。
5.电路板制作：根据细节设计的方案，制作符合性能和功能需求的电路板。
6.电路测试及调试：电路制作完成后，进行电路测试及调试，对电路进行进一步的验证和稳定性检验。
7.电路最终实现：在满足所有需求和稳定性要求的前提下，对电路进行最终实现和优化。
【提纲二】电子电路调试方法电子电路调试是指完成电子电路设计之后，通过测试和实验，对电路进行检验、校正和调优，使之符合预定的设计要求。
电子电路调试的方法主要包括以下几个方面：1.符号表法：根据电路所使用的符号表，对电路中的各种器件进行标注，检查电路电压和电流的分布情况。
2.替换法：在维护电路的可靠性和安全性的前提下，采用对电路器件进行替换的方法，进行电路短路和开路的排除，以确保电路质量和可靠性。
3.电路分区法：根据电路的不同部分和组件进行电路分区，根据每一组件的输入和输出情况，检测和排除电路中存在的问题和故障。
电子电路的设计和调试方法电子电路的设计和调试是电子工程师在实际工作中非常重要的一部分。
本文将详细介绍电子电路的设计和调试方法，包括步骤和注意事项。
一、电子电路设计方法：1. 确定需求：在开始设计电路之前，首先要明确电路的功能和需求。
包括电路的输入输出特性、功耗要求等。
2. 选择器件和元器件：根据需求选择适当的器件和元器件，比如电容、电感、晶体管等。
可以根据厂家提供的数据手册进行选择，考虑元器件的参数和性能。
3. 绘制原理图：利用专业软件或手绘，绘制电路的原理图。
将各个器件和元器件按照电路功能逐一连接起来，形成完整的电路图。
4. 确定电路拓扑结构：根据原理图，确定电路的拓扑结构。
包括串联、并联、反向等连接方式。
5. 进行电路仿真：利用仿真软件对电路进行仿真分析。
可以分析电路的各种特性，如频率响应、电压波形等。
6. 优化电路设计：根据仿真结果，对电路进行优化设计。
可以调整元器件参数、改变电路结构等方式来提高电路性能。
二、电子电路调试方法：1. 准备必要的工具和设备：包括示波器、多用表、电源等。
确保这些设备的正常工作。
2. 检查元器件的焊接和连接：检查电路的焊接和连接是否正确。
查看元器件是否有损坏或错误。
3. 找到电路的故障点：根据电路的输入输出特性，逐步检查电路的各个部分，找到可能的故障点。
可以利用示波器等设备进行测量和观察。
4. 利用排除法排查故障：根据电路的工作原理和故障现象，逐步排除可能的故障点。
可通过更换元器件、调整电路参数等方式。
5. 高频电路调试注意事项：对于高频电路，需要注意信号的传输和阻抗匹配问题。
可以利用特殊的高频设备进行调试，如频谱分析仪等。
6. 检测电路的稳定性和可靠性：在调试完成后，需要对电路进行长时间的运行测试，检测电路的稳定性和可靠性。
三、电子电路设计和调试的注意事项：1. 熟悉器件和元器件的特性和参数：在选择器件和元器件时，要充分了解其特性和参数，以确保电路的正常工作。
浅析电子电路设计常用调试方法与步骤
摘要：在电子电路的设计过程中，电路的调试占有重要地位，这是理论联系实际的重要环节。
电路只有通过调试，各项性能都达到预期要求，才是一个合格的设计，因此我们应该重视电路的调试工作，使之更为完善，这样才能设计出更符合实际生产要求的电子装置。
关键词：电子电路；调试步骤；调试方法
高校电子类专业通常都会有电子技术课程设计的学习要求，这是一个对学习效果进行检验的有效方式。
但是往往理论设计的结果进行实际线路连接的时候达不到预期的性能要求，这主要包括线路连接的正确性和元件参数的误差，因此在安装后要经过一些测试和调整，来发现理论设计的不足，采取相应的改进措施，使电路达到预期指标。
因此，调试电路是设计过程中必不可少的重要步骤。
在进行电路调试的时候，常用的调试仪器有万用表、示波器和信号发生器，应当对这些仪器的性能有所了解，才能更有效的使用它们完成调试工作。
（1）万用表。
它可以用于测量交、直流电压，交、直流电流，电阻，电容及半导体二极管和三极管的参数，判断引脚。
常用的万用表有数字式和指针式，前者的测量精度和输入阻抗高于后者，尽管价格相对较高，但还是得到了广泛的应用。
（2）示波器。
它可以对电路中的各点信号幅度、频率进行测量和观察波形。
示波器具有高灵敏度、高交流输入阻抗、对负载影响
小的优点，但精确度一般比较低，而且所使用的示波器的频带必须大于被测信号的频率，否则，显示出的波形会产生严重失真，影响测试。
（3）信号发生器。
因为在测试时常需要加入一定波形的交流信号，可以使用函数信号发生器，它可以产生正弦波、三角波、方波等波形。
下面具体分析调试的步骤和方法。
首先，调试步骤主要分四步：线路检查、通电观察、功能测试和指标测试。
（1）线路检查主要包括两个方面：
一是检查线路连接是否正确，有无错线、少线、多线，特别注意检查电源、地线连接是否正确，可以通过对照设计电路图进行核查，按照一定的顺序逐级对应检查，思路要清晰，避免漏查，可以在图上将检查过的线路进行标记。
二是要注意一些元器件的连接是否正确，例如二极管和电解电容的极性是否接对，三极管和集成电路各引脚是否接对，还可以轻拔元器件，看焊点是否牢固等。
（2）通电观察：
将经过准确测量的电源电压接入电路，但先不接入信号源，观察电路是否出现一些异常现象，比如冒烟、放电打火、闻到异味、轻触元器件是否发烫等等，若有也切记不可惊慌，应该立即切断电源，找出故障元器件，采用相关措施排除故障后再接入电源。
然后再测
试集成块的电源引脚电压值是否正常，确保电路可以正常通电。
（3）功能测试：
先不接入信号源，对于模拟电路，主要测试电路的静态工作点参数是否正常，比如放大器件能否正常工作在放大区；对于数字电路，主要测试各门电路输入、输出端的电平电压值是否正常，以及逻辑关系是否正常；对于运算放大器，除了检查正、负电源外，还要检查调零电路，能否消除零点漂移的影响。
然后在电路输入端接入适当频率和幅度的信号源，可以通过双踪示波器观察输入、输出信号的波形形状、信号幅值、相位关系、频率、放大增益等相关参数，逐级进行测试。
（4）指标测试：
经过前几个步骤的检测，可以确定电路能够正常工作，然后根据设计要求对相关技术指标进行测试。
准确记录测试数据，进行分析，得出结论，确定电路的技术参数是否合格，如果有需要，再进一步对电路参数做出合理的修正。
其次，调试方法主要有两种：分块调试法和整体调试法。
（1）分块调试法：
这种方法是把整体电路按照每部分的不同功能分成若干个模块，然后对每个模块的性能单独进行调试。
为了确保模块分拆合理，调试顺利，必须先熟悉电路工作原理，然后调试的时候最好按照信号的流向展开，一级一级的进行，逐步扩大调试范围，最后将所有模块的调试结果进行综合测试，完成总调。
另外，分块调试可以是边安装边调试，即每安装完一个模块就调试一个模块，也可以将电路整体安装完毕后，再进行分块调试。
分块调试因为是在较小的模块内进行，所以比较容易发现问题，也便于解决，因此，这种方法比较适合新设计的电路。
（2）整体调试法：
这种方法是把电路整体安装完毕后，进行一次性总调，不单独分块调试。
它适合于结构比较简单的电路，或者一些不能分块调试的以及定型的产品。
最后，在调试过程中要注意的一些问题：
（1）在调试之前，应当先确定所用仪器的完好，并且熟悉它们的功能和使用方法，调试时应注意仪器的地线与被测试电路的地线是否连接好，避免因为仪器使用不当而做出错误的判断。
（2）对于所使用的信号发生器、直流稳压电源、时钟信号产生电路等等，要单独进行调试，只有它们是可靠的才能保证电路的正常工作。
（3）调试发现问题需要更换元件，或者更改线路连接，切记一定要先切断电源，虽然一些电源电压值不足以对人体造成伤害，但不能保证连接过程中由于电路结构改变可能对元件造成的损害，要确定连接无误后再接入电源。
电子电路的调试，是一个“测量→判断→调整→再测量”反复进行的过程，最终实现设计的要求。
在调试过程中难免会遇到一些难题，小则需要更改元件参数，更换元件，大则需要更改部分电路的
设计甚至全部重新设计，而调试本身也是一个枯燥但又需要发散性思维的工作，因此要求调试人员首先要有足够的耐心和信心，认真检查，仔细分析，灵活的寻找解决方案，争取用最合理的措施解决问题。
当电路出现故障时，不要急于拆掉线路，或者轻易更换元器件，要仔细检查故障原因，作出分析判断，这个过程其实就是一个锻炼分析和解决问题的机会，所以，重视电路的调试不仅仅是为了一个电路设计，更是设计能力的培养与提高。
参考文献
[1]何其贵.低频电子线路分析基础[m].北京.北京理工大学出版社，2010.
[2]刘晓莉.电子产品装接工艺[m].北京.电子工业出版社，2010.
[3]杨清学.电子产品组装工艺与设备[m].北京.人民邮电出版社，2008.
[4]王慧玲.电子技术实验低频、高频、数字、集成[m].北京.机械工业出版社，2004.。
