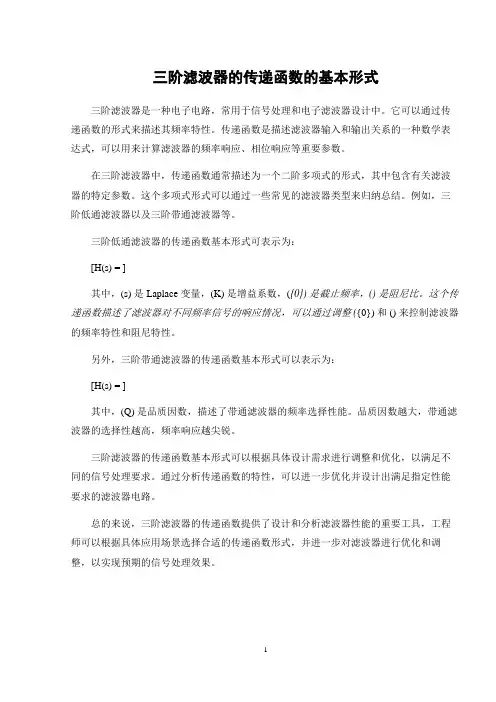

滤波器传递函数

三阶滤波器的传递函数的基本形式
三阶滤波器是一种电子电路，常用于信号处理和电子滤波器设计中。

它可以通过传递函数的形式来描述其频率特性。

传递函数是描述滤波器输入和输出关系的一种数学表达式，可以用来计算滤波器的频率响应、相位响应等重要参数。

在三阶滤波器中，传递函数通常描述为一个二阶多项式的形式，其中包含有关滤波器的特定参数。

这个多项式形式可以通过一些常见的滤波器类型来归纳总结。

例如，三阶低通滤波器以及三阶带通滤波器等。

三阶低通滤波器的传递函数基本形式可表示为：
[H(s) = ]
其中，(s) 是 Laplace 变量，(K) 是增益系数，({0}) 是截止频率，() 是阻尼比。

这个传递函数描述了滤波器对不同频率信号的响应情况，可以通过调整 ({0}) 和 () 来控制滤波器的频率特性和阻尼特性。

另外，三阶带通滤波器的传递函数基本形式可以表示为：
[H(s) = ]
其中，(Q) 是品质因数，描述了带通滤波器的频率选择性能。

品质因数越大，带通滤波器的选择性越高，频率响应越尖锐。

三阶滤波器的传递函数基本形式可以根据具体设计需求进行调整和优化，以满足不同的信号处理要求。

通过分析传递函数的特性，可以进一步优化并设计出满足指定性能要求的滤波器电路。

总的来说，三阶滤波器的传递函数提供了设计和分析滤波器性能的重要工具，工程师可以根据具体应用场景选择合适的传递函数形式，并进一步对滤波器进行优化和调整，以实现预期的信号处理效果。

1。

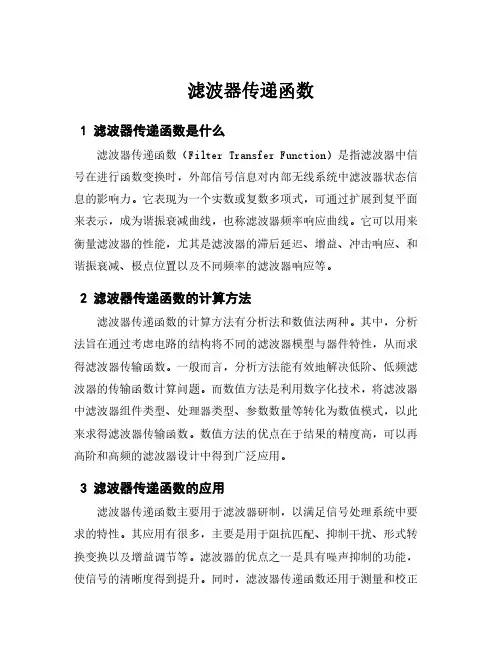

滤波器传递函数
1滤波器传递函数是什么
滤波器传递函数（Filter Transfer Function）是指滤波器中信号在进行函数变换时，外部信号信息对内部无线系统中滤波器状态信息的影响力。

它表现为一个实数或复数多项式，可通过扩展到复平面来表示，成为谐振衰减曲线，也称滤波器频率响应曲线。

它可以用来衡量滤波器的性能，尤其是滤波器的滞后延迟、增益、冲击响应、和谐振衰减、极点位置以及不同频率的滤波器响应等。

2滤波器传递函数的计算方法
滤波器传递函数的计算方法有分析法和数值法两种。

其中，分析法旨在通过考虑电路的结构将不同的滤波器模型与器件特性，从而求得滤波器传输函数。

一般而言，分析方法能有效地解决低阶、低频滤波器的传输函数计算问题。

而数值方法是利用数字化技术，将滤波器中滤波器组件类型、处理器类型、参数数量等转化为数值模式，以此来求得滤波器传输函数。

数值方法的优点在于结果的精度高，可以再高阶和高频的滤波器设计中得到广泛应用。

3滤波器传递函数的应用
滤波器传递函数主要用于滤波器研制，以满足信号处理系统中要求的特性。

其应用有很多，主要是用于阻抗匹配、抑制干扰、形式转换变换以及增益调节等。

滤波器的优点之一是具有噪声抑制的功能，使信号的清晰度得到提升。

同时，滤波器传递函数还用于测量和校正
滤波器的性能参数，如极点的位置、模态的响应和衰减谐振的大小等，以确保系统的可靠性。

有源滤波器的传递函数有源滤波器的传递函数可以通过不同的方法来推导，其中一种常用的方法是通过分析电路的放大器和反馈网络的连接方式和元件参数来得到。

下面以最常见的两种有源滤波器类型，低通滤波器和高通滤波器为例，分别推导它们的传递函数。

1. 低通滤波器（Low pass filter）：为了推导低通滤波器的传递函数，我们可以以反馈放大器为基础。

假设输入信号为Vin，输出信号为Vout，放大器的放大倍数为A，反馈网络由电阻Rf和电容Cf组成。

首先，考虑放大器的输入和输出关系，我们有：Vout = A * Vin接下来，考虑反馈网络，根据电容器的性质，我们有：I = C * dVout/dt其中，I是电容器上的电流，C是电容器的容值。

根据欧姆定律，我们有：I = Vout / Rf根据上面两个方程，可以得到：C * dVout/dt = Vout / Rf经过简化和变形，可以得到：dVout/Vout = 1 / (A * Rf * C) * dt对上式两边进行积分，可得到：ln(Vout) = 1 / (A * Rf * C) * t + ln(C)取指数，可得到：Vout = e^(1 / (A * Rf * C) * t) * C其中，e是自然对数的底数。

上述方程描述了低通滤波器的传递函数，可以看到其形式为指数函数。

通过调节放大倍数A和反馈网络的参数Rf和Cf，可以实现不同的滤波效果。

2. 高通滤波器（High pass filter）：高通滤波器的传递函数也可以通过类似的方法推导。

在这里，我们同样以反馈放大器为基础，输入信号为Vin，输出信号为Vout，放大倍数为A，反馈网络由电阻Rf和电容Cf组成。

首先，考虑输出和输入关系，我们有：Vout = A * Vin然后，考虑反馈网络，根据电容器的性质I = C * dVin/dt其中，I是电容器的电流，C是电容器的容值。

根据欧姆定律，我们有：I = Vin / Rf结合上述两个方程，可以得到：C * dVin/dt = Vin / Rf经过简化和变形，可得到：dVin/Vin = 1 / (A * Rf * C) * dt对上式两边进行积分，可得到：ln(Vin) = 1 / (A * Rf * C) * t + ln(C)取指数，可得到：Vin = e^(1 / (A * Rf * C) * t) * C上述方程描述了高通滤波器的传递函数，同样是一个指数函数。

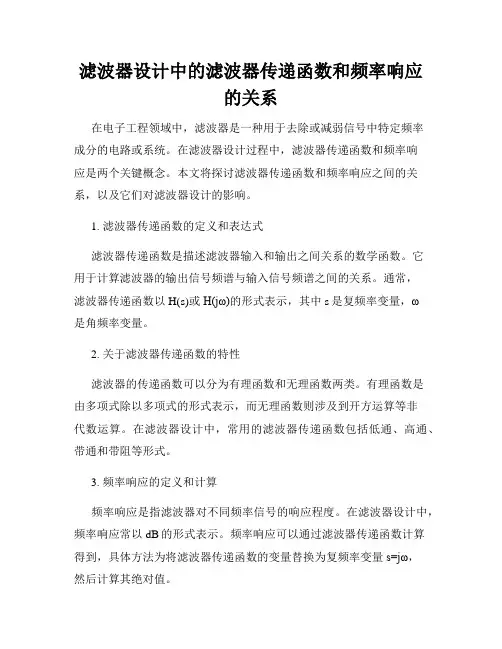

滤波器设计中的滤波器传递函数和频率响应的关系在电子工程领域中，滤波器是一种用于去除或减弱信号中特定频率成分的电路或系统。

在滤波器设计过程中，滤波器传递函数和频率响应是两个关键概念。

本文将探讨滤波器传递函数和频率响应之间的关系，以及它们对滤波器设计的影响。

1. 滤波器传递函数的定义和表达式滤波器传递函数是描述滤波器输入和输出之间关系的数学函数。

它用于计算滤波器的输出信号频谱与输入信号频谱之间的关系。

通常，滤波器传递函数以H(s)或H(jω)的形式表示，其中s是复频率变量，ω是角频率变量。

2. 关于滤波器传递函数的特性滤波器的传递函数可以分为有理函数和无理函数两类。

有理函数是由多项式除以多项式的形式表示，而无理函数则涉及到开方运算等非代数运算。

在滤波器设计中，常用的滤波器传递函数包括低通、高通、带通和带阻等形式。

3. 频率响应的定义和计算频率响应是指滤波器对不同频率信号的响应程度。

在滤波器设计中，频率响应常以dB的形式表示。

频率响应可以通过滤波器传递函数计算得到，具体方法为将滤波器传递函数的变量替换为复频率变量s=jω，然后计算其绝对值。

4. 滤波器传递函数与频率响应的关系滤波器传递函数和频率响应之间存在着密切的关系。

通过滤波器传递函数，我们可以计算出滤波器在不同频率上的输出信号强度。

而频率响应则展示了滤波器在整个频率范围内的衰减或增益情况。

5. 滤波器设计中的应用滤波器传递函数和频率响应的关系在滤波器设计中具有重要的作用。

通过调整滤波器传递函数的参数，我们可以控制滤波器对于不同频率的响应效果。

同时，频率响应的曲线形状也可以反映出滤波器的性能，如陡峭的截止频率和平缓的过渡区域。

6. 滤波器设计的挑战和解决方案滤波器设计中最大的挑战之一是在满足特定频率响应需求的同时，保持滤波器的稳定性和实用性。

为了解决这个问题，工程师们需要对滤波器传递函数的参数进行适当的选择和调整，以实现滤波器设计的最佳性能。

总结：滤波器传递函数和频率响应在滤波器设计中起着重要的作用。

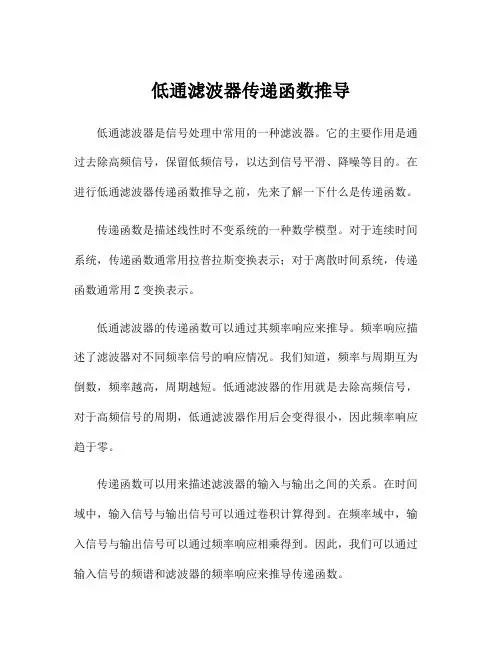

低通滤波器传递函数推导低通滤波器是信号处理中常用的一种滤波器。

它的主要作用是通过去除高频信号，保留低频信号，以达到信号平滑、降噪等目的。

在进行低通滤波器传递函数推导之前，先来了解一下什么是传递函数。

传递函数是描述线性时不变系统的一种数学模型。

对于连续时间系统，传递函数通常用拉普拉斯变换表示；对于离散时间系统，传递函数通常用Z变换表示。

低通滤波器的传递函数可以通过其频率响应来推导。

频率响应描述了滤波器对不同频率信号的响应情况。

我们知道，频率与周期互为倒数，频率越高，周期越短。

低通滤波器的作用就是去除高频信号，对于高频信号的周期，低通滤波器作用后会变得很小，因此频率响应趋于零。

传递函数可以用来描述滤波器的输入与输出之间的关系。

在时间域中，输入信号与输出信号可以通过卷积计算得到。

在频率域中，输入信号与输出信号可以通过频率响应相乘得到。

因此，我们可以通过输入信号的频谱和滤波器的频率响应来推导传递函数。

假设输入信号的频谱为X(f)，滤波器的频率响应为H(f)，输出信号的频谱为Y(f)。

根据频率域的卷积定理，Y(f) = X(f) * H(f)。

其中*表示频谱相乘的操作。

我们知道，频率响应趋于零的频率对应的幅值趋于零，对应的相位会发生变化。

因此，我们可以将频率响应表示为幅频响应和相频响应的乘积，即H(f) = A(f) * e^(j*θ(f))。

其中A(f)表示幅频响应，θ(f)表示相频响应。

接下来，我们将A(f) * e^(j*θ(f))代入Y(f) = X(f) * H(f)中得到：Y(f) = X(f) * (A(f) * e^(j*θ(f)))。

将频谱表示为信号和频率的乘积形式，即X(f) = x(t) * e^(-j*2πft)，Y(f) = y(t) * e^(-j*2πft)。

将X(f)和Y(f)代入上式，得到：y(t) * e^(-j*2πft) = x(t) * e^(-j*2πft) * (A(f) *e^(j*θ(f)))。

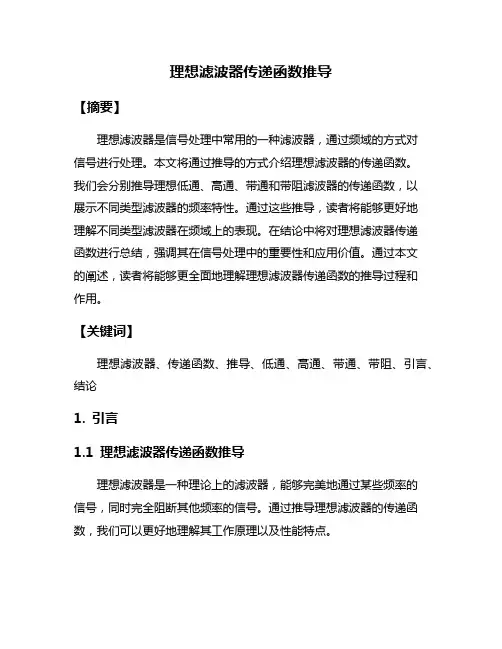

理想滤波器传递函数推导【摘要】理想滤波器是信号处理中常用的一种滤波器，通过频域的方式对信号进行处理。

本文将通过推导的方式介绍理想滤波器的传递函数。

我们会分别推导理想低通、高通、带通和带阻滤波器的传递函数，以展示不同类型滤波器的频率特性。

通过这些推导，读者将能够更好地理解不同类型滤波器在频域上的表现。

在结论中将对理想滤波器传递函数进行总结，强调其在信号处理中的重要性和应用价值。

通过本文的阐述，读者将能够更全面地理解理想滤波器传递函数的推导过程和作用。

【关键词】理想滤波器、传递函数、推导、低通、高通、带通、带阻、引言、结论1. 引言1.1 理想滤波器传递函数推导理想滤波器是一种理论上的滤波器，能够完美地通过某些频率的信号，同时完全阻断其他频率的信号。

通过推导理想滤波器的传递函数，我们可以更好地理解其工作原理以及性能特点。

传统上，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

对于理想滤波器，其传递函数的推导也分别对应着这四种类型的滤波器。

在推导理想滤波器传递函数时，我们首先要给出该滤波器的频率响应特性。

对于理想低通滤波器，频率响应在截止频率之前完全透过信号，在截止频率之后完全阻断信号。

这种频率响应可以用数学表示进行推导。

通过推导理想滤波器的传递函数，我们可以深入理解滤波器的工作原理，为实际滤波器设计提供参考，并通过理论分析优化滤波器性能。

理想滤波器传递函数的推导是滤波器理论研究中的重要一步，为滤波器设计与应用提供了重要基础。

2. 正文2.1 理想低通滤波器传递函数推导理想低通滤波器是一种在频域上将低频信号通过，高频信号截断的滤波器。

其传递函数推导过程如下：设理想低通滤波器的频率响应为H(f)，滤波器的输入信号为x(t)，输出信号为y(t)，则有：\[ H(f) =\begin{cases}1, & \text{if } |f| \leq f_c\\0, & \text{otherwise}\end{cases}\]\(f_c\)为滤波器的截止频率。

MATLAB中陷波滤波器是一种常用的数字滤波器类型，它可以在频率响应中实现零点和极点的传递函数形式。

在MATLAB中，我们可以通过不同的方法来表示陷波滤波器的传递函数，下面将详细介绍这些方法和表达形式。

一、传递函数的标准形式表示在MATLAB中，陷波滤波器的传递函数通常使用标准的二阶形式表示。

其传递函数表达形式如下所示：H(z) = (1 - a*exp(j*theta))/(1 - a*exp(-j*theta))其中，a是零点的半径，theta是零点的角度。

这种形式的传递函数可以很方便地在MATLAB中进行表达和处理。

二、传递函数的分子-分母形式表示除了标准形式之外，我们还可以使用传递函数的分子-分母形式来表示陷波滤波器的传递函数。

这种形式的传递函数可以更直观地表达零点和极点的位置，有助于分析滤波器的性能。

其表达形式如下：H(z) = b(z)/a(z)其中，b(z)表示传递函数的分子多项式，a(z)表示传递函数的分母多项式。

通过这种形式，我们可以方便地对滤波器进行频域和时域的分析。

三、传递函数的零极点形式表示另外，我们还可以使用传递函数的零极点形式来表示陷波滤波器的传递函数。

这种形式可以更直观地展示滤波器的零点和极点位置，方便我们对滤波器进行分析和设计。

其表达形式如下：[z, p, k] = tf2zp(b, a)其中，b和a分别表示传递函数的分子多项式和分母多项式，而[z, p, k]则分别表示滤波器的零点、极点和增益。

通过这种形式，我们可以清晰地了解滤波器在频域中的性能。

在MATLAB中，我们可以通过标准形式、分子-分母形式和零极点形式来表达陷波滤波器的传递函数，每种形式都有其特点和适用范围。

在实际应用中，我们可以根据需要选择合适的表达形式来分析和设计滤波器，以满足不同的工程需求。

希望本文介绍的内容能够帮助读者更好地理解和运用MATLAB中陷波滤波器的传递函数表达形式。

四、MATLAB中陷波滤波器的频域分析在MATLAB中，我们可以利用陷波滤波器的传递函数来进行频域分析。

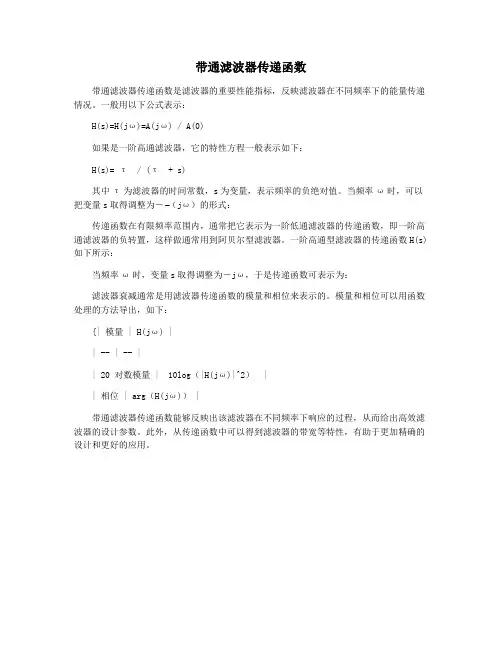

带通滤波器传递函数
带通滤波器传递函数是滤波器的重要性能指标，反映滤波器在不同频率下的能量传递情况。

一般用以下公式表示：
H(s)=H(jω)=A(jω) / A(0)
如果是一阶高通滤波器，它的特性方程一般表示如下：
H(s)= τ / (τ + s)
其中τ为滤波器的时间常数，s为变量，表示频率的负绝对值。

当频率ω时，可以把变量s取得调整为―−（jω）的形式：
传递函数在有限频率范围内，通常把它表示为一阶低通滤波器的传递函数，即一阶高通滤波器的负转置，这样做通常用到阿贝尔型滤波器。

一阶高通型滤波器的传递函数H(s)如下所示：
当频率ω时，变量s取得调整为―jω，于是传递函数可表示为：
滤波器衰减通常是用滤波器传递函数的模量和相位来表示的。

模量和相位可以用函数处理的方法导出，如下：
{| 模量| H(jω) |
| -- | -- |
| 20 对数模量 | 10log（|H(jω)|^2） |
| 相位 | arg（H(jω)） |
带通滤波器传递函数能够反映出该滤波器在不同频率下响应的过程，从而给出高效滤波器的设计参数。

此外，从传递函数中可以得到滤波器的带宽等特性，有助于更加精确的设计和更好的应用。

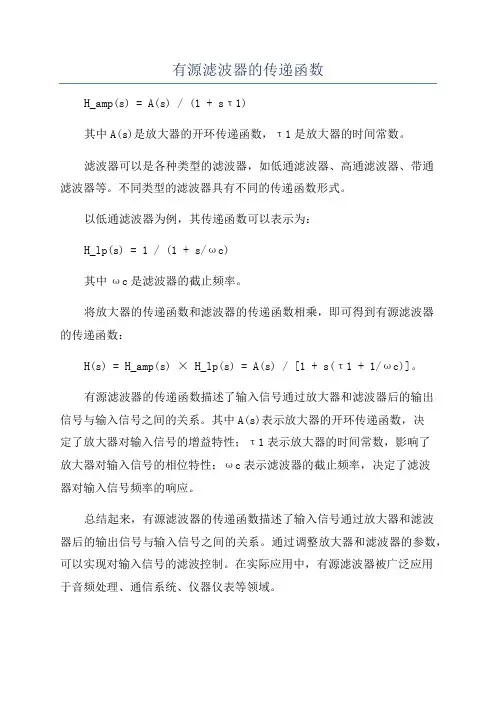

有源滤波器的传递函数
H_amp(s) = A(s) / (1 + sτ1)
其中A(s)是放大器的开环传递函数，τ1是放大器的时间常数。

滤波器可以是各种类型的滤波器，如低通滤波器、高通滤波器、带通
滤波器等。

不同类型的滤波器具有不同的传递函数形式。

以低通滤波器为例，其传递函数可以表示为：
H_lp(s) = 1 / (1 + s/ωc)
其中ωc是滤波器的截止频率。

将放大器的传递函数和滤波器的传递函数相乘，即可得到有源滤波器
的传递函数：
H(s) = H_amp(s) × H_lp(s) = A(s) / [1 + s(τ1 + 1/ωc)]。

有源滤波器的传递函数描述了输入信号通过放大器和滤波器后的输出
信号与输入信号之间的关系。

其中A(s)表示放大器的开环传递函数，决
定了放大器对输入信号的增益特性；τ1表示放大器的时间常数，影响了
放大器对输入信号的相位特性；ωc表示滤波器的截止频率，决定了滤波
器对输入信号频率的响应。

总结起来，有源滤波器的传递函数描述了输入信号通过放大器和滤波
器后的输出信号与输入信号之间的关系。

通过调整放大器和滤波器的参数，可以实现对输入信号的滤波控制。

在实际应用中，有源滤波器被广泛应用
于音频处理、通信系统、仪器仪表等领域。

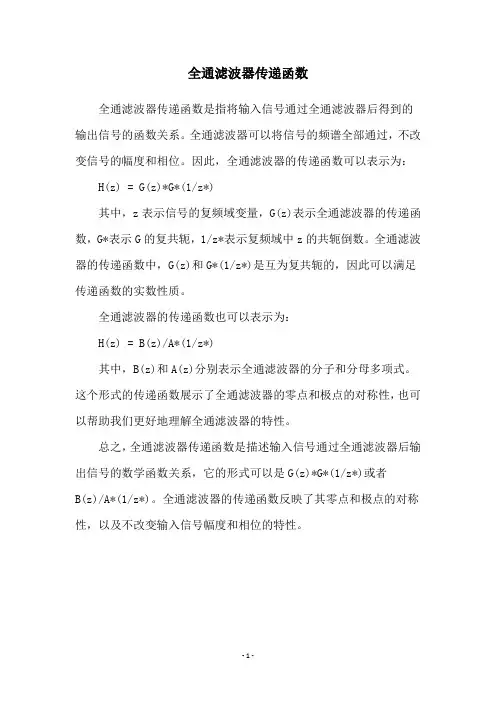

全通滤波器传递函数
全通滤波器传递函数是指将输入信号通过全通滤波器后得到的输出信号的函数关系。

全通滤波器可以将信号的频谱全部通过，不改变信号的幅度和相位。

因此，全通滤波器的传递函数可以表示为： H(z) = G(z)*G*(1/z*)
其中，z表示信号的复频域变量，G(z)表示全通滤波器的传递函数，G*表示G的复共轭，1/z*表示复频域中z的共轭倒数。

全通滤波器的传递函数中，G(z)和G*(1/z*)是互为复共轭的，因此可以满足传递函数的实数性质。

全通滤波器的传递函数也可以表示为：
H(z) = B(z)/A*(1/z*)
其中，B(z)和A(z)分别表示全通滤波器的分子和分母多项式。

这个形式的传递函数展示了全通滤波器的零点和极点的对称性，也可以帮助我们更好地理解全通滤波器的特性。

总之，全通滤波器传递函数是描述输入信号通过全通滤波器后输出信号的数学函数关系，它的形式可以是G(z)*G*(1/z*)或者
B(z)/A*(1/z*)。

全通滤波器的传递函数反映了其零点和极点的对称性，以及不改变输入信号幅度和相位的特性。

- 1 -。

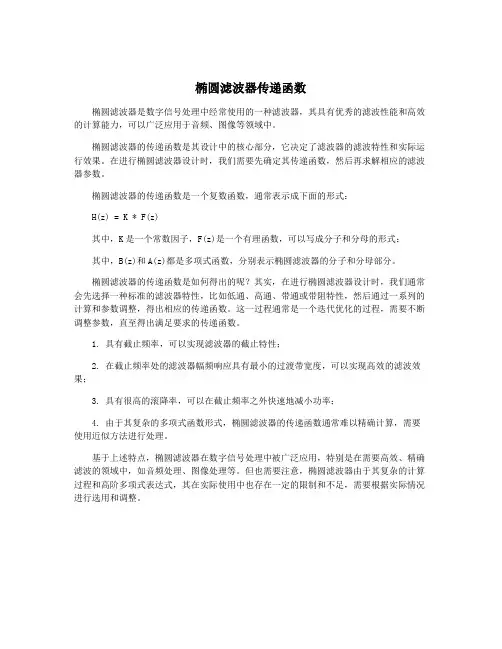

椭圆滤波器传递函数
椭圆滤波器是数字信号处理中经常使用的一种滤波器，其具有优秀的滤波性能和高效的计算能力，可以广泛应用于音频、图像等领域中。

椭圆滤波器的传递函数是其设计中的核心部分，它决定了滤波器的滤波特性和实际运行效果。

在进行椭圆滤波器设计时，我们需要先确定其传递函数，然后再求解相应的滤波器参数。

椭圆滤波器的传递函数是一个复数函数，通常表示成下面的形式：
H(z) = K * F(z)
其中，K是一个常数因子，F(z)是一个有理函数，可以写成分子和分母的形式：
其中，B(z)和A(z)都是多项式函数，分别表示椭圆滤波器的分子和分母部分。

椭圆滤波器的传递函数是如何得出的呢？其实，在进行椭圆滤波器设计时，我们通常会先选择一种标准的滤波器特性，比如低通、高通、带通或带阻特性，然后通过一系列的计算和参数调整，得出相应的传递函数。

这一过程通常是一个迭代优化的过程，需要不断调整参数，直至得出满足要求的传递函数。

1. 具有截止频率，可以实现滤波器的截止特性；
2. 在截止频率处的滤波器幅频响应具有最小的过渡带宽度，可以实现高效的滤波效果；
3. 具有很高的滚降率，可以在截止频率之外快速地减小功率；
4. 由于其复杂的多项式函数形式，椭圆滤波器的传递函数通常难以精确计算，需要使用近似方法进行处理。

基于上述特点，椭圆滤波器在数字信号处理中被广泛应用，特别是在需要高效、精确滤波的领域中，如音频处理、图像处理等。

但也需要注意，椭圆滤波器由于其复杂的计算过程和高阶多项式表达式，其在实际使用中也存在一定的限制和不足，需要根据实际情况进行选用和调整。

滤波器设计中的滤波器阻带和通带的滤波器传递函数和频率响应的关系分析在滤波器设计中，滤波器的阻带和通带是两个重要的概念，它们与滤波器的传递函数和频率响应有着密切的关系。

本文将对滤波器阻带和通带以及其与传递函数和频率响应之间的关系进行分析。

一、滤波器阻带和通带的定义滤波器是一种可以选择特定频率范围信号的电路或系统。

在滤波器中，通带是指滤波器能够传递的频率范围，而阻带则是指滤波器能够阻止通过的频率范围。

具体来说，通带是指在该频率范围内，信号的衰减量小于某个特定的阈值，信号可以近似地通过滤波器。

通带中的信号可以保持其原有的特性，如幅度、相位等。

通带一般分为低频通带和高频通带，取决于滤波器的种类和设计要求。

而阻带则是指在该频率范围内，信号的衰减量大于或等于某个特定的阈值，滤波器对阻带中的信号起到了抑制的作用，该频率范围内的信号被滤波器所削弱或抵消。

二、滤波器传递函数与频率响应滤波器的传递函数是描述滤波器输入和输出之间关系的函数，通常用H(ω)表示，其中ω是角频率。

传递函数H(ω)可以通过滤波器的电路结构和元件参数来确定。

它包含了滤波器的幅度和相位响应信息。

幅度响应描述了滤波器对不同频率信号的衰减或增益程度，相位响应描述了滤波器对不同频率信号的相位差。

频率响应是指传递函数在频域中的表示，它将传递函数H(ω)的幅度响应和相位响应综合起来，将滤波器对不同频率信号的响应以图形的方式展示出来。

三、滤波器阻带与频率响应的关系滤波器的频率响应图中可以清楚地展示出滤波器的阻带和通带。

阻带通常为滤波器响应图中的衰减区域，而通带则是响应图中的放大区域。

具体来说，阻带在频率响应图中表现为幅度响应较低的区域，即该频率范围内的信号被滤波器削弱或抵消。

阻带的宽度和衰减程度取决于滤波器的设计和型号。

通带在频率响应图中表现为幅度响应较高的区域，即该频率范围内的信号可以通过滤波器近似保持原有的特性。

通带的宽度和增益程度也是根据滤波器的设计和型号来确定的。

频域滤波器是信号处理中常用的一种滤波器，它利用信号的频域特性来进行滤波处理。

在Matlab中，我们可以使用频域滤波器进行信号处理，并且可以通过求解传递函数来设计和优化滤波器。

传递函数是描述线性系统输入和输出之间关系的函数，对于频域滤波器来说，传递函数可以帮助我们理解滤波器对信号频谱的影响，进而设计出合适的滤波器结构。

下面我们将介绍在Matlab中如何求取频域滤波器的传递函数。

1. 频域滤波器基本概念我们需要了解频域滤波器的基本概念。

频域滤波器主要分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器能够使信号中低频成分通过而抑制高频成分，高通滤波器则相反，带通滤波器和带阻滤波器则能够选择性地通过或者抑制某一特定频段的信号成分。

2. Matlab中求解频域滤波器传递函数在Matlab中，我们可以利用频域滤波器的传递函数来进行滤波器设计和优化。

求解传递函数的基本步骤如下：（1）我们需要构建频域滤波器的频率响应。

这可以通过设计频域滤波器的幅度响应和相位响应来实现。

常见的频域滤波器包括巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。

（2）我们将频域滤波器的频率响应转换为传递函数。

这可以通过使用Matlab中的相关函数来实现，例如freqz、tf等。

（3）通过传递函数来分析频域滤波器对信号频谱的影响。

我们可以利用传递函数来进行频率域的滤波器设计和优化，从而得到理想的滤波效果。

3. 频域滤波器传递函数的应用频域滤波器的传递函数在信号处理中有着广泛的应用。

通过传递函数，我们可以实现对信号频率特性的精确控制，满足不同应用场景的需求。

在通信系统中，我们可以利用传递函数来设计滤波器，实现信号的解调和调制；在音频处理中，我们可以利用传递函数来设计均衡器，实现音频信号的均衡处理。

频域滤波器的传递函数是频域滤波器设计和分析的重要工具，它能够帮助我们理解滤波器的频率特性，优化滤波器结构，满足不同应用场景的需求。

通过Matlab求解频域滤波器的传递函数，我们能够更加方便、快捷地进行频域滤波器的设计和优化。

低通滤波器离散传递函数
低通滤波器是一种信号处理器件，用于从信号中去除高频噪声并保留低频信号。

离散传递函数是一种数学表达式，用于描述滤波器输入和输出之间的关系。

低通滤波器的离散传递函数可以表示为：
H(z) = (1 - z^-1) / (1 - a*z^-1)
其中，z是复数变量，a是常数，z^-1表示z的逆。

这个式子表示了滤波器的输入信号与输出信号的离散传递函数之间的关系。

具体来说，对于一个输入信号序列x[n]，低通滤波器的输出信号序列y[n]可以用以下公式计算：
y[n] = (1 - a)*x[n] + a*y[n-1]
这个公式表示了输入信号与输出信号之间的线性关系，其中的a是一个常数，决定了滤波器的截止频率，即在该频率之上的信号会被过滤掉。

低通滤波器的离散传递函数是重要的数学工具，用于设计和优化滤波器，以满足不同应用的要求。

滤波器的传递函数
滤波器的传递函数是指输入信号和输出信号之间的转换函数，通常表现为复数函数或复数表达式。

它描述了信号通过滤波器后的频率响应特性，即输入信号谐波分量经过滤波器后的增益或衰减量以及相位延迟。

在数字信号处理中，传递函数通常用离散时间复数函数表示，而在模拟信号处理中，传递函数通常用连续时间复数函数表示。

滤波器的传递函数可以用各种数学工具来计算和描述，如傅里叶变换、拉普拉斯变换、离散时间傅里叶变换等。

传递函数的复数模表示了输入信号的谐波分量经过滤波器后的增益或衰减程度，而相位表示了信号经过滤波器后的相位延迟程度。

因此，通过分析传递函数，我们可以了解滤波器的滤波特性，例如截止频率、带宽、相位延迟等特性。

在滤波器设计和应用中，传递函数是一个非常重要的概念，可以帮助我们更好地理解和掌握滤波器的工作原理和应用技巧。

rc滤波器传递函数RC滤波器是最常见的模拟滤波器之一，可用于信号的滤波和信号调制等领域，它是由电容和电阻组成的一种滤波电路，通过这两个元件实现对信号的滤波作用。

这篇文章将重点介绍RC滤波器的传递函数，其基本原理和设计方法。

1. RC滤波器的基本原理RC滤波器的基本原理是利用电容的低通滤波特性，将高频信号滤去，只通过低频信号。

当一个信号经过RC滤波器后，其幅值随频率的变化而变化。

具体而言，当频率较低时，电容器的电磁场能够被容纳起来，导致电容器的电压趋于稳定，此时信号得以传递；而在高频率下，电容器的电磁场难以容纳，电容器电压变化很快，不足以容纳信号，从而将高频信号滤除。

2. RC滤波器的传递函数RC滤波器的传递函数是指输入信号与输出信号之间的函数关系，可以用一般形式表示为：H (Jw) = Vout / Vin其中，Jw表示复频率，Vout表示输出信号的幅值，Vin表示输入信号的幅值，H (Jw)则表示RC滤波器的传递函数。

对于RC滤波器，其传递函数通常是一个一阶低通滤波器，因此可以采用以下公式表示：H (Jw) = 1 / (1 + JwRC)其中，JwRC是一个无数量级的参数，也称为滤波器的截止频率，其值越小，滤波器的截止频率越低，即通过滤波器的信号频率越低。

因此，当需要计算滤波器的截止频率时，可以采用以下公式：f_c = 1 / (2 x pi x RC)其中，f_c表示滤波器的截止频率，RC则是滤波器的电容和电阻的乘积。

3. RC滤波器的设计方法在设计RC滤波器时，首先需要确定其截止频率，即希望滤波器滤除多少高频信号。

其次，需要选择合适的电容和电阻，使得它们的乘积等于截止频率的倒数。

例如，假设我们需要设计一个截止频率为10kHz的RC滤波器，可以采用以下方法进行设计：（1）选择合适的电容和电阻：在RC滤波器中，通常采用1%以上的电阻和电容，可以在电子元件市场上购买到。

在该例中，可以选择电容为0.01μF，电阻为15.92 kΩ。

典型滤波器的传递函数
n阶滤波器传递函数的一般表达式为
若将传递函数分解为因子式，则上式变为
式中，s ao，s a1，…，s as咖为传递函数的极点；s bo，s b1执，…,s bm为传递函数的零点。

在设计滤波器的电路时，直接实现3阶以上传递函数的电路是很难的。

当需要设计大于或等于3阶的滤波器时，一般采取将高阶传递函数分解为几个低阶传递函数乘积的形式。

如
G n(s)=G1(S).G2(S)… G k(s)
式中，k≤n。

例如，设计一个5阶滤波器，可用两个2阶滤波器和一个1阶滤波器级联得到。

将k个低阶传递函数的滤波器的基本节级联起来，可构成n阶滤波器。

因为用集成运放构成的低阶滤波器，其输出阻抗很低9所以不必考虑各基本节级联时的负载效应，保证了各基本节传递函数设计的独立性。

一阶滤波器和二阶滤波器是设计集成有源滤波器的基础，表列出了常用的一阶、二阶滤波器的传递函数和幅频特性。

在设计滤波器时，可直接查表得到其传递函数，这样就避免了在设计滤波器时求解传递函数的麻烦。

表中，G（s）为滤波器的传递函数，c（ω）为滤波器的幅频特性，G0为滤波器的通带增益或零频增益，ωc 为一阶滤波器的截止角频率，ωn为二阶滤波器的自然角频率，ω0为带通或带阻滤波器的中心频率，ε为2阶滤波器的阻尼系数。

陷波滤波器的传递函数陷波滤波器是一种常用的电子滤波器，它可以选择性地抑制或放大特定的频率分量。

它的传递函数描述了输入信号与输出信号之间的关系，是设计和分析陷波滤波器的重要工具。

传递函数是描述系统输入与输出之间关系的数学表达式。

对于陷波滤波器，传递函数可以表示为：H(s) = Ks / (s^2 + s/Q + 1)其中，s是复变量，表示频域的复数变量，K是增益系数，Q是质量因子。

传递函数的分子项Ks表示输入信号的放大倍数，分母项(s^2 + s/Q + 1)描述了系统对不同频率分量的响应。

陷波滤波器的传递函数可以分解为两个一阶低通滤波器的乘积形式，这两个一阶低通滤波器的传递函数分别为：H1(s) = K / (s + 1/Q)H2(s) = Ks / (s + 1)这种分解形式可以使我们更好地理解陷波滤波器的工作原理。

第一个一阶低通滤波器H1(s)的作用是将输入信号的高频成分滤除，而第二个一阶低通滤波器H2(s)则起到了放大输入信号的作用。

陷波滤波器的传递函数中的质量因子Q是一个非常重要的参数，它决定了滤波器的性能。

质量因子越大，滤波器的带宽越窄，对特定频率的抑制效果越好；质量因子越小，滤波器的带宽越宽，对特定频率的抑制效果越差。

在实际的应用中，陷波滤波器常常用于抑制特定频率的干扰信号。

例如，在无线通信系统中，陷波滤波器可以用来抑制由其他无线设备引起的干扰信号，从而提高系统的抗干扰能力。

陷波滤波器还常用于音频处理和音响系统中。

在音响系统中，陷波滤波器可以用来去除音频信号中的杂音，提升音质；在音频处理中，陷波滤波器可以用来去除特定频率的噪声或谐波分量。

除了抑制特定频率的干扰信号外，陷波滤波器还可以用于特定频率信号的放大。

例如，在无线电调谐中，陷波滤波器可以用来选择性地放大特定频率的调谐信号，提高调谐的灵敏度。

陷波滤波器的传递函数描述了输入信号与输出信号之间的关系，是设计和分析陷波滤波器的重要工具。

rc滤波传递函数
RC滤波器是一种常见的电路，其通过电容与电阻的组合，将输入信号进行滤波，并输出经过滤波后的信号。

RC滤波器的传递函数可以用数学公式表示出来。

传递函数是指输入信号与输出信号之间的关系，可以用于分析和设计电路。

对于RC滤波器，其传递函数为： H(jω) = 1 / [1 + jωRC]
其中，j为虚数单位，ω为角频率，R为电阻值，C为电容值。

通过这个传递函数，我们可以计算出在不同频率下，RC滤波器对输入信号的响应情况。

例如，当ω=0时，传递函数为1，表示输入信号完全通过滤波器，没有发生任何衰减；当ω趋近于无穷大时，传递函数趋近于0，表示输入信号完全被滤波器滤掉了。

在电路设计中，我们可以根据需要选择合适的RC值，以达到所需的滤波效果。

例如，如果需要高通滤波效果（即只让高频信号通过），可以采用较小的电容和较大的电阻；如果需要低通滤波效果（即只让低频信号通过），则应采用较大的电容和较小的电阻。

总之，RC滤波器的传递函数是理解和设计该电路的重要基础，通过传递函数的计算和分析，可以更好地掌握该电路的滤波特性，从而实现更加精确的电路设计。

- 1 -。
