滤波器原理与结构

声表面波滤波器原理及应用1.声表面波滤波器（SAWF）的结构和工作原理声表面波滤波器（SAWF）是利用压电材料的压电效应和声特性来工作的。

具有压电效应的材料能起到换能器的作用，它可以将电能转换成机械能，反之亦然。

压电效应包括正压电效应和反压电效应。

所谓正压电效应是指压电材料受力变形产生电荷，因而产生电场的效应，即由机械能转换为电能，反压电效应是指压电材料在外加电场的作用下，产生机械形变的效应，也即由电能转换为机械能。

声表面波滤波器（SAWF）的结构如图2—12所示。

这种滤波器的基片是由压电材料（如铌酸锂或石英晶体）制成，在基片上蒸镀两组“叉指电极”，一般由金属薄膜用光刻工艺刻成。

左侧接信号源的一组称为发送换能器，右侧接负载的一组称为接收换能器，图中a、b分别为电极宽度和极间距离，W为相邻叉指对的重叠长度，称为“叉指孔径”。

当交变的电信号u s 加到发送换能器的两个电极上时，通过反压电效应，基片材料就会产生弹性形变，这个随信号变化的弹性波，即“声表面波”，它将沿着垂直于电极轴向（图中x方向）向两个方向传播，一个方向的声表面波被左侧的吸声材料吸收，另一方向的声表面波则传送到接收换能器，由正压电效应产生了电信号，再送到负载R L。

但叉指换能器的形状不同时，滤波器对不同频率信号的传送与衰减能力就会不一样。

图2—12 声表面波滤波器结构示意图为了简便起见，仅分析“均匀”型叉指换能器的频率特性。

所谓“均匀”型就是指图2—12中各叉指对的参数a、b、W 都相同，设换能器有n+1个电极，并把换能器分为n节或N个周期（N=n/2），各电极将激发出相同数量的声表面波，声表面波的波长由指装点基的宽度a和间隔b决定，声表面波的频率与传播速度有关，其自然谐振频率（或机械谐振频率）为v是声表面波的传播速度，约为3×103m/s，比光速小很多，比声速高9倍多。

在f0一定，速度v低时（a+b）就可以小，所以声表面波器件的尺寸可以做得很小，但f0很低，则（a+b）就增大，SAWF的尺寸就增大，因此它适合工作在高频或超高频段。

陶瓷滤波器及它的三类原理陶瓷滤波器近几年的市场前景看好，因为部分工艺还不成熟，还没有到资本竞争的时候。

明年预计会有一个大爆发。

近5年是陶瓷滤波器发展的黄金期，但是工序长，为保证一致性，自动化水平需要提高，设备的投入将在工艺成熟后，大批量增加。

今天小编来讲讲陶瓷滤波器及其陶瓷滤波器原理。

一，什么是陶瓷滤波器，陶瓷滤波器有什么用什么是陶瓷滤波器陶瓷滤波器是由锆钛酸铅陶瓷材料制成的，把这种陶瓷材料制成片状,两面涂银作为电极，经过直流高压极化后就具有压电效应。

陶瓷滤波器的作用起滤波的作用,具有稳定,抗干扰性能良好的特点，广泛应用于电视机、录像机、收音机等各种电子产品中作选频元件。

它具有性能稳定、无需调整、价格低等优点，取代了传统的LC滤波网络。

陶瓷滤波器的结构陶瓷滤波器的结构有二端和三端两大类。

彩电中的带通滤波器常用型号有LT5.5M、LT6.5M、LT6.5MA、LT6.5MB陶瓷滤波器；调频立体声收录机、收音机常用的10.7MHz中频滤波器有LT10.7MA、LT10.7 MB、LT10.7MC等，调幅收音机的中频滤波器有LT455、LT465等。

彩电中的带阻滤波器（陷波器）常用型号有XT4.43M、XT5.5MA、XT5.5MB、XT6.0MA、XT6.0MB、XT6.5MA、XT6.5MB等。

陶瓷滤波器的种类电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。

二，陶瓷滤波器的原理是什么？1.单向脉动性直流电压的特点如图1(a)所示。

是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

但根据波形分解原理可知，这一电压可以分解一个直流电压和一组频率不同的交流电压，如图1(b)所示。

在图1(b)中，虚线部分是单向脉动性直流电压U。

中的直流成分，实线部分是UO中的交流成分。

有源电力滤波器原理有源电力滤波器是一种电力滤波器，与被动电力滤波器相比具有更好的滤波性能和灵活性。

其原理是通过外部激励电路的引入，使滤波器能够主动对输入信号进行调节和滤波。

有源电力滤波器主要由滤波器部分和激励电路部分组成。

滤波器部分一般采用电容、电感和电阻等元器件组成，用于对输入信号进行滤波处理。

根据滤波器部分的组成以及滤波器的工作原理不同，有源电力滤波器可以分为多种类型，比如自适应滤波器、谐波滤波器等。

激励电路部分是有源电力滤波器的关键部分，它通过激励信号对滤波器进行调节。

在有源电力滤波器中，激励电路通常由一组放大器和控制电路组成。

放大器的作用是将激励信号放大到适当的幅值，使其能够有效地调节滤波器的工作状态。

控制电路主要用于对放大器进行控制，使其能够根据输入信号的频率和幅值变化而调节。

激励电路的引入可以使有源电力滤波器具有更好的频率响应和动态性能。

有源电力滤波器的工作原理可以通过如下步骤进行描述：1. 输入信号通过滤波器部分，被电容、电感和电阻等元器件滤波和衰减。

滤波器部分的设计和参数选择决定了滤波器的频率响应和滤波特性。

2. 激励信号通过激励电路部分，被放大器放大到适当的幅值。

放大器的增益可以根据需要进行调节，以满足不同的滤波器工作要求。

3. 放大后的激励信号通过控制电路，对滤波器的工作状态进行调节。

控制电路可以根据输入信号的频率和幅值变化，动态地调整滤波器的参数和工作模式。

4. 调节后的滤波器输出信号经过放大器的逆变输出，得到最终的滤波器输出信号。

有源电力滤波器具有很多优点，比如滤波精度高、滤波范围宽、动态性能好等。

它可以有效地抑制输入信号中的谐波和噪声，提高电力系统的稳定性和可靠性。

同时，有源电力滤波器还可以根据需要进行调节和优化，适应不同的电力系统和工作环境。

总之，有源电力滤波器通过外部激励电路的引入，使滤波器能够主动对输入信号进行调节和滤波，从而实现更好的滤波效果和灵活性。

它是电力滤波器中一种重要的类型，广泛应用于电力系统和工业控制等领域。

rc 元器件组成的无源滤波器和有源滤波器的工作原理无源滤波器和有源滤波器是电子电路中常见的两种滤波器，它们利用不同的元器件和工作原理来实现对特定频率信号的滤波。

其中，无源滤波器是由无源元件（如电阻和电容）组成的滤波器，而有源滤波器则是由有源元件（如放大器）与无源元件组成的滤波器。

本文将从深度和广度两个方面探讨这两种滤波器的工作原理，以帮助读者更好地理解它们在电子电路中的应用。

一、无源滤波器的工作原理1. 无源滤波器的基本结构无源滤波器由电容和电感组成，通常包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

其中，电容和电感分别对应频率响应的不同特性，通过它们的组合可以实现对不同频率信号的滤波。

2. 无源滤波器的工作原理在无源滤波器中，由于没有放大器或其他有源元件来提供能量，因此滤波器的输出信号不能比输入信号的幅度更大。

它们的工作原理是基于电容和电感的频率特性，利用不同频率信号在电容和电感上的响应来实现滤波效果。

在低通滤波器中，高频信号通过电容而被阻断，而低频信号可以通过电感并输出。

3. 无源滤波器的优点和局限性无源滤波器可以实现简单的电路结构和低成本的滤波效果，但也存在着频率范围受限、无法增益信号和难以调节的局限性。

二、有源滤波器的工作原理1. 有源滤波器的基本结构有源滤波器在无源滤波器的基础上加入了放大器或其他有源元件，使得滤波器不仅能够对信号进行滤波，还能够对信号进行放大或衰减。

常见的有源滤波器包括运算放大器滤波器、晶体管滤波器和集成电路滤波器等。

2. 有源滤波器的工作原理有源滤波器利用放大器的放大和反馈作用来实现对信号的滤波效果。

在有源滤波器中，放大器提供了增益，并利用反馈网络来调节放大器的频率响应，从而实现对特定频率信号的滤波。

3. 有源滤波器的优点和局限性有源滤波器具有灵活的频率范围、可调的增益和滤波效果好等优点，但也存在着电路结构复杂、成本较高和对放大器性能要求较高的局限性。

总结回顾通过本文的介绍，我们可以更全面、深刻地理解无源滤波器和有源滤波器的工作原理。

低通滤波器的工作原理与性能分析低通滤波器是一种常用的信号处理器件，它的主要功能是削弱或消除输入信号中高频成分，并保留低频成分。

低通滤波器在各种通信系统、音频处理、图像处理等领域有着广泛的应用。

本文将介绍低通滤波器的工作原理，并从性能方面进行分析。

一、低通滤波器的工作原理低通滤波器的工作原理基于频域的概念，在时域上看，它就是一个对信号进行平滑处理的装置。

通过将高频成分的能量逐渐减小，低频成分的能量保持较大，从而达到滤波的目的。

低通滤波器的主要构成部分是滤波器核心，常见的有RC低通滤波器、LC低通滤波器和数字低通滤波器等。

这些滤波器核心根据具体的应用需求，采用不同的电路结构和滤波算法来实现。

以RC低通滤波器为例，它由一个电阻和一个电容组成。

当输入信号经过电阻和电容的串联时，高频成分的能量会被电容器电阻消耗，因此输出信号中的高频成分就会被削弱或消除。

而低频成分则会通过电容器并在输出端保留较大的能量。

LC低通滤波器则利用电感元件和电容元件的组合，通过改变电感元件和电容元件的参数，可以调整低通滤波器的截止频率。

通过适当的设计和参数选择，可以实现在所需频率范围内对高频成分的有效滤除。

数字低通滤波器则是基于数字信号处理技术实现，其核心是一组滤波器系数和数字滤波算法。

通过输入信号的采样和离散操作，数字低通滤波器可以对输入信号进行有效滤波。

在实际应用中，数字低通滤波器因其设计灵活性和性能优势而得到了广泛的应用。

二、低通滤波器的性能分析低通滤波器的性能主要通过以下几个指标来评估：1. 截止频率：低通滤波器的截止频率是指滤波器在输入信号频率高于该频率时，输出信号能量下降到指定比例的频率。

截止频率越低，滤波效果越好，对高频成分的衰减也越大。

2. 幅频特性：低通滤波器的幅频特性描述了滤波器在不同频率下对输入信号幅度的影响。

通过绘制滤波器的幅频响应曲线，可以清晰地了解滤波器的频率响应特性。

3. 相频特性：低通滤波器的相频特性描述了滤波器输出信号相位与输入信号相位之间的关系。

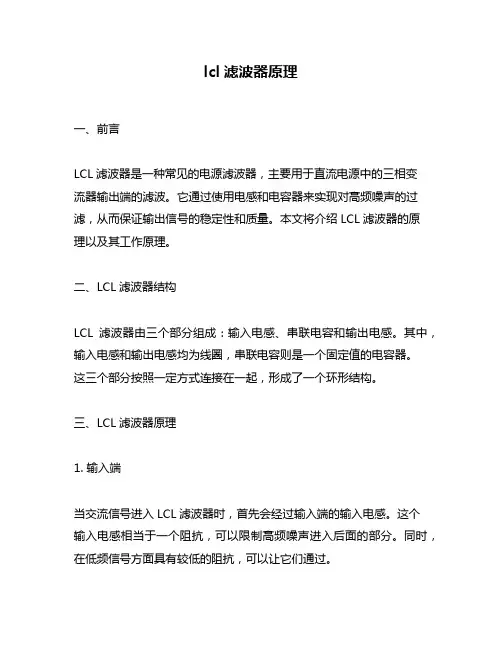

lcl滤波器原理一、前言LCL滤波器是一种常见的电源滤波器，主要用于直流电源中的三相变流器输出端的滤波。

它通过使用电感和电容器来实现对高频噪声的过滤，从而保证输出信号的稳定性和质量。

本文将介绍LCL滤波器的原理以及其工作原理。

二、LCL滤波器结构LCL滤波器由三个部分组成：输入电感、串联电容和输出电感。

其中，输入电感和输出电感均为线圈，串联电容则是一个固定值的电容器。

这三个部分按照一定方式连接在一起，形成了一个环形结构。

三、LCL滤波器原理1. 输入端当交流信号进入LCL滤波器时，首先会经过输入端的输入电感。

这个输入电感相当于一个阻抗，可以限制高频噪声进入后面的部分。

同时，在低频信号方面具有较低的阻抗，可以让它们通过。

2. 中间串联电容接下来，交流信号会经过中间串联电容。

这个固定值的电容可以将高频噪声短路到地上，从而达到过滤效果。

3. 输出端最后，交流信号进入输出端的输出电感。

这个输出电感可以将高频噪声滤掉，同时让低频信号通过。

这样，最终输出的信号就是一个稳定、干净的直流信号。

四、LCL滤波器工作原理LCL滤波器的工作原理可以分为两个阶段：电源阶段和负载阶段。

1. 电源阶段在电源阶段，直流电源会经过一个三相变流器，然后进入LCL滤波器。

在这里，LCL滤波器会对直流信号进行过滤，并将其转换为一个稳定的直流信号。

2. 负载阶段在负载阶段，稳定的直流信号会进入负载。

在这里，LCL滤波器会继续过滤任何残留的高频噪声，并确保输出的信号是干净、稳定和可靠的。

五、总结LCL滤波器是一种常见的电源滤波器，在直流电源中发挥着重要作用。

它通过使用输入电感、串联电容和输出电感来实现对高频噪声的过滤，并确保输出信号是稳定和可靠的。

了解LCL滤波器原理和工作原理对于电源设计和维护非常重要。

滤波器原理滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。

在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。

因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。

因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。

本文所述内容属于模拟滤波范围。

主要介绍模拟滤波器原理、种类、数学模型、主要参数、ＲＣ滤波器设计。

尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。

带通滤波器二、滤波器分类⒈根据滤波器的选频作用分类⑴低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。

⑵高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。

它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。

⑶带通滤波器它的通频带在f1～f2之间。

它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。

⑷带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。

它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。

低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。

低通滤波器与高通滤波器的串联低通滤波器与高通滤波器的并联⒉根据“最佳逼近特性”标准分类⑴巴特沃斯滤波器从幅频特性提出要求，而不考虑相频特性。

巴特沃斯滤波器具有最大平坦幅度特性，其幅频响应表达式为：⑵切比雪夫滤波器切贝雪夫滤波器也是从幅频特性方面提出逼近要求的，其幅频响应表达式为：ε是决定通带波纹大小的系数，波纹的产生是由于实际滤波网络中含有电抗元件；T n是第一类切贝雪夫多项式。

模拟滤波器的原理和设计方法模拟滤波器是电子工程领域中常用的一种电路设备，它能够对电信号进行滤波和频率选择处理。

本文将介绍模拟滤波器的基本原理和常见的设计方法。

一、模拟滤波器的原理模拟滤波器是一种对连续信号进行频域处理的电路，其基本原理是利用电容、电感和电阻等元件对不同频率的信号进行衰减或放大，从而实现对特定频率范围内信号的选择性传输。

常见的模拟滤波器有两种类型：低通滤波器和高通滤波器。

低通滤波器能够传递低频信号而阻断高频信号，而高通滤波器则相反，可以传递高频信号而阻断低频信号。

在电路设计中，模拟滤波器通常由放大器、电容和电感等元件组成。

其中，放大器承担信号放大的功能，电容和电感则分别对应着电路的频率选择和衰减作用。

通过合理选择元件的数值和连接方式，可以实现不同频率范围内的信号滤波。

二、模拟滤波器的设计方法1. 确定滤波器类型在进行滤波器设计时，首先需要明确所需的滤波器类型，是需要低通滤波器还是高通滤波器，还是其他类型的滤波器。

2. 确定滤波器的频率响应根据滤波器的应用需求，确定所需的频率响应，即确定需要传递的频率范围。

3. 选择滤波器的拓扑结构根据滤波器类型和频率响应的要求，选择合适的滤波器拓扑结构。

常见的滤波器结构有活性滤波器和无源滤波器两种，其中活性滤波器较为常用。

4. 设计滤波器的元件数值根据所选的滤波器结构，确定电容和电感的数值。

这可以通过使用合适的设计软件或公式进行计算得出。

5. 进行滤波器的电路分析和模拟使用仿真软件对设计的滤波器电路进行分析和模拟，以验证其性能和满足设计需求。

6. 选择合适的元器件根据电路分析和模拟的结果，选择合适的元器件进行实际搭建和测试。

在选择元器件时，需考虑到其性能参数、可获得性以及成本等因素。

7. 进行滤波器的实际测试和调整搭建完成滤波器电路后，进行实际的测试和调整，以进一步优化滤波器的性能。

三、总结模拟滤波器是一种常用的电路设备，其原理基于电容、电感和电阻等元件对信号进行频率选择性传输。

从电气工程上,所有的元件可以归纳为三类最基本的元件,即电阻,电感和电容.电阻的阻值与交流电的频率无关.电感的阻值(称为感抗)Xl=2πfL,即与交流电的频率成正比.频率越高,感抗越大.电容元件则与电感元件相反,它的容抗Xc=1/2πfC,即与交流电频率反比.因此,电气工程上,常利用LC元件对不同频率交流电量的电抗不同,对交流电量进行分流,称为滤波.按不同功能,滤波器通常分三类:低通,高通,带通.它们在电气电路及电子电路中都有着广泛的应用.最简单和最典型的一个例子就是我们常用的直流稳压电源中,整流电路后面接入的电容,就是为了减小交流脉动而设置的.它是一个低通滤波器.上面学习的整流电路,它们的输出电压都含有较大的脉动成分,只在一些特殊的场合使用,一般的直流电路都需要较理想的一条直线似的的直流电压,这就要平滑脉动的电压使其达到,这种措施就是滤波.滤波器一般由电感或电容以及电阻等元件组成.电容滤波，简单的说，滤波是利用电容对特定频率的等效容抗小，近似短路来实现的（与谐振无关）。

容抗Xc=1/(ωC)=1/(2πfC)，滤高频用0.1uF陶瓷电容---它对1MHz信号的等效容抗只有1.6欧姆，而对50Hz的工频信号等效容抗有近似32千欧，所以只能滤高频；而要滤工频，2000uF电容的等效容抗才能与0.1uF对1MHz信号的等效容抗相当。

利用电容两端电压不能突变只能充放电的特性来达到平滑脉冲的电压的目的.在正半周D导通时分两个电流:一是电流IL向负载供电,二是IC向电容充电;如忽略D的压降则在电容上的电压等于U2,当U2达到最大的峰值后开始下降, 此时电容C上的电压UC也将由于放电而逐渐下降,当U2<UC时,二极管被反偏而截止,于是UC向负载供电且电压继续下降,直到下一个正半周 U2>UC时二极管再导通,再次循环下去.但半波整流滤波的输出的电压还是带有锯齿装的成分现在多用桥式整流滤波电路;原理同上.根据上面的分析可知,采用电容滤波后,有如下特点:1、负载电压中的脉动的成分降低了许多；2、负载电压的平均值有所提高。

ltcc滤波器原理LTCC滤波器是一种利用厚膜陶瓷技术制作的电子元件，具有滤波器功能。

它的原理是基于陶瓷材料的特性和电路设计的原理，通过选择合适的电路结构和参数，实现对特定频率范围的信号进行滤波。

LTCC滤波器的核心是陶瓷材料。

陶瓷材料具有良好的介电性能和热性能，能够在高频率和高温环境下工作。

在制作LTCC滤波器时，首先需要选择适合的陶瓷材料，通常采用氧化铝作为基底材料，然后通过压制、切割和烧结等工艺制成陶瓷片。

在陶瓷片上，通过厚膜工艺将金属电极和电路线路印刷上去，形成滤波器的电路结构。

厚膜工艺是一种将金属粘结剂和金属粉末混合形成浆料，然后通过印刷、烘干和烧结等工艺形成导电层的技术。

通过厚膜工艺，可以实现复杂的电路结构和高精度的电路参数。

LTCC滤波器的电路结构通常采用谐振腔、阻抗匹配网络和耦合电容等组成。

谐振腔是用来选择特定频率的信号的，其共振频率由谐振腔的尺寸和电性能决定。

阻抗匹配网络用来调整输入输出的阻抗，以实现最大功率传输。

耦合电容用来实现滤波器的频率响应特性，并实现不同频率的信号的传递或阻断。

LTCC滤波器的工作原理是基于电路的谐振和阻抗匹配原理。

当输入信号的频率等于滤波器的谐振频率时，滤波器的输出达到最大值，传输功率最大。

当输入信号的频率不等于谐振频率时，滤波器的输出会被衰减，传输功率减小。

通过调整谐振腔的尺寸和电性能，可以实现对特定频率范围的信号进行滤波。

由于LTCC滤波器制作工艺的优势，可以实现复杂的电路结构和高精度的电路参数，因此在无线通信、雷达、卫星通信等领域得到广泛应用。

LTCC滤波器具有体积小、重量轻、工作稳定等特点，适用于集成电路和微型电子器件中，可以实现对高频信号的滤波和干扰的抑制，提高系统的性能和可靠性。

LTCC滤波器是一种利用厚膜陶瓷技术制作的电子元件，通过选择合适的电路结构和参数，实现对特定频率范围的信号进行滤波。

它的工作原理是基于电路的谐振和阻抗匹配原理，通过调整谐振腔的尺寸和电性能，可以实现对特定频率范围的信号进行滤波。

认证部物料培训滤波器主讲人：邹一鸣一、滤波器的定义滤波器是一种对信号有处理作用的器件或电路。

主要作用是：让有用信号尽可能无衰减的通过，对无用信号尽可能大的衰减。

滤波器，顾名思义，是对波进行过滤的器件。

“波”是一个非常广泛的物理概念，在电子技术领域，“波”被狭义地局限于特指描述各种物理量的取值随时间起伏变化的过程。

该过程通过各类传感器的作用，被转换为电压或电流的时间函数，称之为各种物理量的时间波形，或者称之为信号。

因为自变量时间‘是连续取值的，所以称之为连续时间信号，又习惯地称之为模拟信号(Analog Signal)。

随着数字式电子计算机(一般简称计算机)技术的产生和飞速发展，为了便于计算机对信号进行处理，产生了在抽样定理指导下将连续时间信号变换成离散时间信号的完整的理论和方法。

也就是说，可以只用原模拟信号在一系列离散时间坐标点上的样本值表达原始信号而不丢失任何信息，波、波形、信号这些概念既然表达的是客观世界中各种物理量的变化，自然就是现代社会赖以生存的各种信息的载体。

信息需要传播，靠的就是波形信号的传递。

信号在它的产生、转换、传输的每一个环节都可能由于环境和干扰的存在而畸变，有时，甚至是在相当多的情况下，这种畸变还很严重，以致于信号及其所携带的信息被深深地埋在噪声当中了。

滤波，本质上是从被噪声畸变和污染了的信号中提取原始信号所携带的信息的过程。

二、滤波器的分类滤波器按所处理的信号分为模拟滤波器和数字滤波器模拟滤波器可以分为声表滤波器和介质滤波器三、声表滤波器的原理及特点声表面波滤波器是利用石英、铌酸锂、钛酸钡晶体具有压电效应做成的。

所谓压电效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。

具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。

由于这种声波只在晶体表面传播，故称为声表面波。

声表面波滤波器的英文缩写为SAWF，声表面波滤波器具有体积小，重量轻、性能可靠、不需要复杂调整。

有源模拟带通滤波器的设计滤波器是一种具有频率选择功能的电路，它能使有用的频率信号通过。

而同时抑制(或衰减)不需要传送频率范围内的信号。

实际工程上常用它来进行信号处理、数据传送和抑制干扰等，目前在通讯、声纳、测控、仪器仪表等领域中有着广泛的应用。

1滤波器的结构及分类以往这种滤波电路主要采用无源元件R、L和C组成，60年代以来，集成运放获得迅速发展，由它和R、C组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。

此外，由于集成运放的开环电压增益和输入阻抗都很高，输出阻抗比较低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。

通常用频率响应来描述滤波器的特性。

对于滤波器的幅频响应，常把能够通过信号的频率范围定义为通带，而把受阻或衰减信号的频率范围称为阻带，通带和阻带的界限频率叫做截止频率。

滤波器在通带内应具有零衰减的幅频响应和线性的相位响应，而在阻带内应具有无限大的幅度衰减。

按照通带和阻带的位置分布，滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

文中结合实例，介绍了设计一个工作在低频段的二阶有源模拟带通滤波器应该注意的一些问题。

2二阶有源模拟带通滤波器的设计2.1基本参数的设定二阶有源模拟带通滤波器电路，如图1所示。

图中R1、C2组成低通网络，R3、C1组成高通网络，A、Ra、Rb组成了同相比例放大电路，三者共同组成了具有放大作用的二阶有源模拟带通滤波器，以下均简称为二阶带通滤波器。

根据图l可导出带通滤波器的传递函数为令s=jω，代入式(4)，可得带通滤波器的频率响应特性为波器的通频带宽度为BW0.7=ω0／(2πQ)=f0／Q，显然Q值越高，则通频带越窄。

通频带越窄，说明其对频率的选择性就越好，抑制能力也就越强。

理想的幅频特性应该是宽度为BW0.7的矩形曲线，如图3(a)所示。

在通频带内A(f)是平坦的，而通带外的各种干扰信号却具有无限抑制能力。

各种带通滤波器总是力求趋近理想矩形特性。

中频滤波器工作原理中频滤波器是一种用于滤除特定频率信号的电子设备。

它广泛应用于通信系统、音频设备、无线电设备等领域，用于滤除不需要的频率分量，以提高系统性能和信号质量。

中频滤波器的工作原理基于频率选择性。

它通过设计合适的电路结构和元件参数，使得特定频率范围内的信号被放大或抑制，从而实现对信号频谱的调整和过滤。

中频滤波器通常由电容、电感和电阻等元件组成，通过这些元件的组合和电路设计来实现对特定频率信号的处理。

中频滤波器的核心是电路结构。

常见的中频滤波器电路包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

低通滤波器能够通过滤除高频信号而保留低频信号，高通滤波器则相反，能够滤除低频信号而保留高频信号。

带通滤波器则能够只通过特定频率范围内的信号，而带阻滤波器则相反，能够只滤除特定频率范围内的信号。

中频滤波器的工作原理可以通过阻抗匹配和频率选择两方面来解释。

阻抗匹配是指中频滤波器的输入和输出端的阻抗能够适配信号源和负载的阻抗，以实现信号的最大传递和最小反射。

频率选择是指中频滤波器能够针对特定频率范围内的信号进行放大或抑制，而对其他频率范围的信号几乎没有影响。

在中频滤波器的设计中，需要考虑到滤波器的通带范围、衰减范围、通带波动和群延迟等指标。

通带范围是指滤波器能够通过的频率范围，衰减范围是指滤波器对于不需要的频率范围的抑制程度。

通带波动是指滤波器在通带内的增益变化情况。

群延迟是指滤波器对于不同频率的信号在传输过程中引起的延迟差异。

中频滤波器的设计需要考虑到以上指标的平衡。

通常情况下，需要根据具体的应用需求来选择合适的滤波器类型和参数。

例如，在音频设备中，需要考虑音频信号的频率范围和保真度，因此可以选择带通滤波器来滤除不需要的低频和高频信号。

在通信系统中，可能需要选择带阻滤波器来滤除干扰信号和噪声。

中频滤波器是一种能够根据设计要求对特定频率信号进行处理和过滤的电子设备。

它通过合适的电路结构和元件参数，实现对信号频谱的调整和过滤，从而提高系统性能和信号质量。

EMI滤波器的设计原理1 电磁干扰滤波器的构造原理及应用1.1 构造原理1.2 基本电路及其典型应用电磁干扰滤波器的基本电路如图1所示。

电磁干扰的屏蔽方法EMC问题常常是制约中国电子产品出口的一个原因，本文主要论述EMI的来源及一些非常具体的抑制方法。

电磁兼容性(EMC)是指“一种器件、设备或系统的性能，它可以使其在自身环境下正常工作并且同时不会对此环境中任何其他设备产生强烈电磁干扰(IEEE C63.12-1987)。

”对于无线收发设备来说，采用非连续频谱可部分实现EMC性能，但是很多有关的例子也表明EMC并不总是能够做到。

例如在笔记本电脑和测试设备之间、打印机和台式电脑之间以及蜂窝电话和医疗仪器之间等都具有高频干扰，我们把这种干扰称为电磁干扰(EMI)。

EMC问题来源所有电器和电子设备工作时都会有间歇或连续性电压电流变化，有时变化速率还相当快，这样会导致在不同频率内或一个频带间产生电磁能量，而相应的电路则会将这种能量发射到周围的环境中。

EMI有两条途径离开或进入一个电路：辐射和传导。

信号辐射是通过外壳的缝、槽、开孔或其他缺口泄漏出去；而信号传导则通过耦合到电源 .... .、信号和控制线上离开外壳，在开放的空间中自由辐射，从而产生干扰。

很多EMI抑制都采用外壳屏蔽和缝隙屏蔽结合的方式来实现，大多数时候下面这些简单原则可以有助于实现EMI屏蔽：从源头处降低干扰；通过屏蔽、过滤或接地将干扰产生电路隔离以及增强敏感电路的抗干扰能力等。

EMI抑制性、隔离性和低敏感性应该作为所有电路设计人员的目标，这些性能在设计阶段的早期就应完成。

对设计工程师而言，采用屏蔽材料是一种有效降低EMI的方法。

如今已有多种外壳屏蔽材料得到广泛使用，从金属罐、薄金属片和箔带到在导电织物或卷带上喷射涂层及镀层(如导电漆及锌线喷涂等)。

无论是金属还是涂有导电层的塑料，一旦设计人员确定作为外壳材料之后，就可着手开始选择衬垫。

金属屏蔽效率可用屏蔽效率(SE)对屏蔽罩的适用性进行评估，其单位是分贝，计算公式为SE dB=A+R+B其中A：吸收损耗(dB) R：反射损耗(dB) B：校正因子(dB)(适用于薄屏蔽罩内存在多个反射的情况)一个简单的屏蔽罩会使所产生的电磁场强度降至最初的十分之一，即SE等于20dB；而有些场合可能会要求将场强降至为最初的十万分之一，即SE 要等于100dB。

sk型低通滤波器工作原理
sk型低通滤波器的工作原理是：其实sk型低通滤波器是一种二阶低通滤波器，它由两个RLC结构组成。

滤波器的模型如下：它由一个首先连接的串联的电容
和电感以及一个并联的电容元件组成。

它有两个支路，一个串联支路和一个并联支路，其中并联支路包含一个电阻，而串联支路包含一个电容，由此形成两个
RLC结构，最终形成sk型低通滤波器。

电路中串联支路的阻抗低，而并联支路的阻抗高，两个支路合起来形成一个平衡电路，当频率变化时，在变化中改变两个电路支路的阻抗比，从而实现减少输入信号的振幅，从而实现低通滤波的效果。

特点：
1.具有良好的抗谐波性能，可以过滤驱动电路产生的高频信号；
2.低通滤波器的带宽宽，频率可以调节，可以满足不同的应用需求；
3.可以去除由驱动电路产生的高频杂散电磁波，改善电路的信号完整性和稳定性；
4.过滤器设计简单，具有易于操作性和可靠性。
