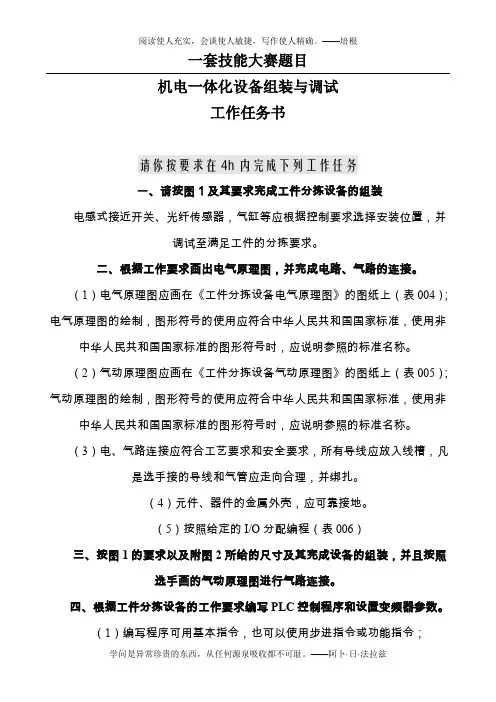

2017年XX市技能大赛--光机电一体化试题

一套技能大赛题目机电一体化设备组装与调试工作任务书请你按要求在4h内完成下列工作任务一、请按图1及其要求完成工件分拣设备的组装电感式接近开关、光纤传感器，气缸等应根据控制要求选择安装位置，并调试至满足工件的分拣要求。

二、根据工作要求画出电气原理图，并完成电路、气路的连接。

（1）电气原理图应画在《工件分拣设备电气原理图》的图纸上（表004）；电气原理图的绘制，图形符号的使用应符合中华人民共和国国家标准，使用非中华人民共和国国家标准的图形符号时，应说明参照的标准名称。

（2）气动原理图应画在《工件分拣设备气动原理图》的图纸上（表005）；气动原理图的绘制，图形符号的使用应符合中华人民共和国国家标准，使用非中华人民共和国国家标准的图形符号时，应说明参照的标准名称。

（3）电、气路连接应符合工艺要求和安全要求，所有导线应放入线槽，凡是选手接的导线和气管应走向合理，并绑扎。

（4）元件、器件的金属外壳，应可靠接地。

（5）按照给定的I/O分配编程（表006）三、按图1的要求以及附图2所给的尺寸及其完成设备的组装，并且按照选手画的气动原理图进行气路连接。

四、根据工件分拣设备的工作要求编写PLC控制程序和设置变频器参数。

（1）编写程序可用基本指令，也可以使用步进指令或功能指令；（2）可用GX软件编程，也可用FX软件编程。

（3）变频器正转频率为25HZ，反转频率为30HZ，加减速时间小于1S。

五、设备调试。

（1）机械部件、传感器等元件的安装位置及其PLC的控制程序应相互配合，协调动作，保证分拣的准确。

（2）机械部件、传感器等元件的安装位置及其PLC的控制程序应保证皮带输送机启动和停止的位置和时间的准确。

（3）调节气路中的流量调节阀，使气缸活塞杆伸出和缩回的速度适中。

（4）机械手运行协调，夹持传送工件可靠（请将机械手的工件传送速度调试到满足设备控制要求）。

请你仔细阅读工件分拣设备的相关说明，避免完成工作任务时出错一、工件分拣设备的部件与器件工件分拣设备主要部件、器件和元件的名称和安装位置如图1所示：1．供料部件由供料盘和供料架组成。

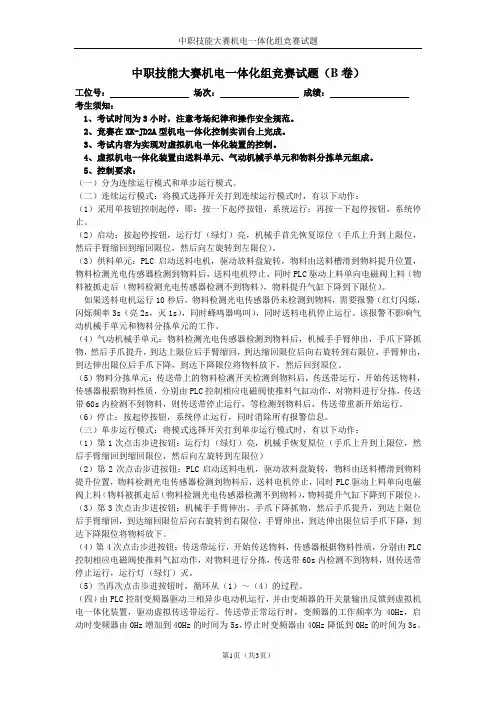

中职技能大赛机电一体化组竞赛试题（B卷）工位号：场次：成绩：考生须知：1、考试时间为3小时，注意考场纪律和操作安全规范。

2、竞赛在XK-JD2A型机电一体化控制实训台上完成。

3、考试内容为实现对虚拟机电一体化装置的控制。

4、虚拟机电一体化装置由送料单元、气动机械手单元和物料分拣单元组成。

5、控制要求：（一）分为连续运行模式和单步运行模式。

（二）连续运行模式：将模式选择开关打到连续运行模式时，有以下动作：（1）采用单按钮控制起停，即：按一下起停按钮，系统运行；再按一下起停按钮，系统停止。

（2）启动：按起停按钮，运行灯（绿灯）亮，机械手首先恢复原位（手爪上升到上限位，然后手臂缩回到缩回限位，然后向左旋转到左限位）。

（3）供料单元：PLC启动送料电机，驱动放料盘旋转，物料由送料槽滑到物料提升位置，物料检测光电传感器检测到物料后，送料电机停止，同时PLC驱动上料单向电磁阀上料（物料被抓走后（物料检测光电传感器检测不到物料），物料提升气缸下降到下限位）。

如果送料电机运行10秒后，物料检测光电传感器仍未检测到物料，需要报警（红灯闪烁，闪烁频率3s（亮2s，灭1s），同时蜂鸣器鸣叫），同时送料电机停止运行。

该报警不影响气动机械手单元和物料分拣单元的工作。

（4）气动机械手单元：物料检测光电传感器检测到物料后，机械手手臂伸出，手爪下降抓物，然后手爪提升，到达上限位后手臂缩回，到达缩回限位后向右旋转到右限位，手臂伸出，到达伸出限位后手爪下降，到达下降限位将物料放下，然后回到原位。

（5）物料分拣单元：传送带上的物料检测开关检测到物料后，传送带运行，开始传送物料，传感器根据物料性质，分别由PLC控制相应电磁阀使推料气缸动作，对物料进行分拣，传送带60s内检测不到物料，则传送带停止运行，等检测到物料后，传送带重新开始运行。

（6）停止：按起停按钮，系统停止运行，同时消除所有报警信息。

（三）单步运行模式：将模式选择开关打到单步运行模式时，有以下动作：（1）第1次点击步进按钮：运行灯（绿灯）亮，机械手恢复原位（手爪上升到上限位，然后手臂缩回到缩回限位，然后向左旋转到左限位）（2）第2次点击步进按钮：PLC启动送料电机，驱动放料盘旋转，物料由送料槽滑到物料提升位置，物料检测光电传感器检测到物料后，送料电机停止，同时PLC驱动上料单向电磁阀上料（物料被抓走后（物料检测光电传感器检测不到物料），物料提升气缸下降到下限位）。

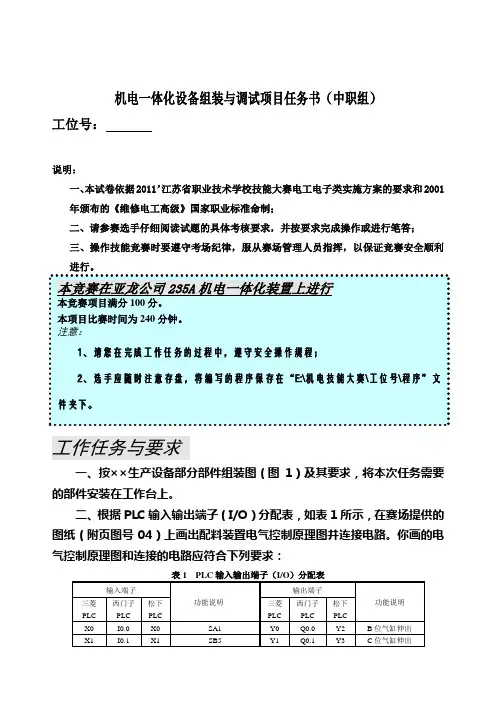

机电一体化设备组装与调试项目任务书（中职组）工位号：说明：一、本试卷依据2011’江苏省职业技术学校技能大赛电工电子类实施方案的要求和2001年颁布的《维修电工高级》国家职业标准命制；二、请参赛选手仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答；三、操作技能竞赛时要遵守考场纪律，服从赛场管理人员指挥，以保证竞赛安全顺利进行。

工作任务与要求一、按××生产设备部分部件组装图（图1）及其要求，将本次任务需要的部件安装在工作台上。

二、根据PLC输入输出端子（I/O）分配表，如表1所示，在赛场提供的图纸（附页图号04）上画出配料装置电气控制原理图并连接电路。

你画的电气控制原理图和连接的电路应符合下列要求：表1 PLC输入输出端子（I/O）分配表1. 电气控制原理图的绘制，按现行国家标准：GB/T 6988.1-2008（电气技术用文件编制第1部分：规则）和机械行业标准JB/T 2739-2008（工业机械电气图用图形符号），JB/T 2740-2008（工业机械电气设备电气图、图解和表的绘制）以及GB/T 4728 （电气简图用图形符号）的有关规定。

文字符号的使用符合JB/T2740-2008的规定。

2. 凡是你连接的导线，必须套上写有编号的编号管。

交流电机金属外壳与变频器的接地极必须可靠接地。

3. 工作台上各传感器、电磁阀控制线圈、送料直流电机、警示灯的连接线，必须放入线槽内；为减小对控制信号的干扰，工作台上交流电机的连接线不能放入线槽。

三、根据气动系统图及其要求和说明，连接××生产设备的气路。

四、根据触摸屏的要求编写触摸屏画面，并能按要求正确操作和显示。

五、请你正确理解设备的正常工作过程和故障状态的处理方式，编写××生产设备的PLC控制程序和设置变频器的参数。

六、请你调整传感器的位置和灵敏度，调整机械部件的位置，完成××生图2悬臂手臂手指气动马达立柱右限止位置左限止位置产设备部分部件整体调试，使该设备能按要求完成各工序的规定任务。

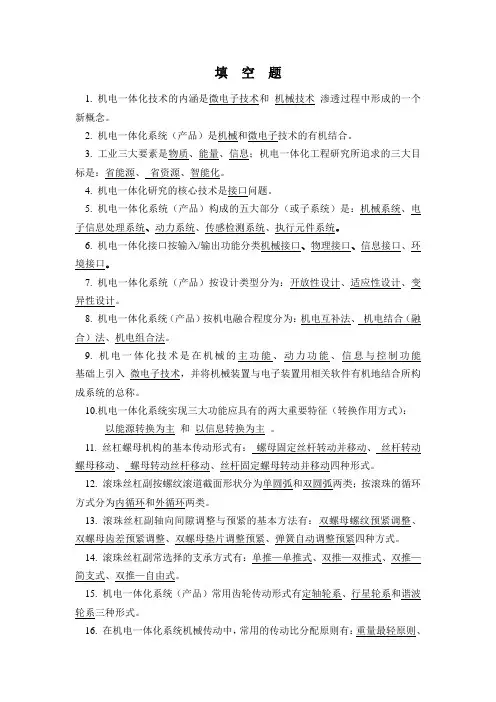

填空题1. 机电一体化技术的内涵是微电子技术和机械技术渗透过程中形成的一个新概念。

2. 机电一体化系统（产品）是机械和微电子技术的有机结合。

3. 工业三大要素是物质、能量、信息；机电一体化工程研究所追求的三大目标是：省能源、省资源、智能化。

4. 机电一体化研究的核心技术是接口问题。

5. 机电一体化系统（产品）构成的五大部分（或子系统）是：机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统。

6. 机电一体化接口按输入/输出功能分类机械接口、物理接口、信息接口、环境接口。

7. 机电一体化系统（产品）按设计类型分为：开放性设计、适应性设计、变异性设计。

8. 机电一体化系统（产品）按机电融合程度分为：机电互补法、机电结合（融合）法、机电组合法。

9. 机电一体化技术是在机械的主功能、动力功能、信息与控制功能基础上引入微电子技术，并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。

10.机电一体化系统实现三大功能应具有的两大重要特征（转换作用方式）：以能源转换为主和以信息转换为主。

11. 丝杠螺母机构的基本传动形式有：螺母固定丝杆转动并移动、丝杆转动螺母移动、螺母转动丝杆移动、丝杆固定螺母转动并移动四种形式。

12. 滚珠丝杠副按螺纹滚道截面形状分为单圆弧和双圆弧两类；按滚珠的循环方式分为内循环和外循环两类。

13. 滚珠丝杠副轴向间隙调整与预紧的基本方法有：双螺母螺纹预紧调整、双螺母齿差预紧调整、双螺母垫片调整预紧、弹簧自动调整预紧四种方式。

14. 滚珠丝杠副常选择的支承方式有：单推—单推式、双推—双推式、双推—简支式、双推—自由式。

15. 机电一体化系统（产品）常用齿轮传动形式有定轴轮系、行星轮系和谐波轮系三种形式。

16. 在机电一体化系统机械传动中，常用的传动比分配原则有：重量最轻原则、转动惯量最小原则、传动精度最优原则等。

17. 常用导轨副的截面形式有：三角形导轨、矩形导轨、燕尾形导轨、圆形导轨四种形式。

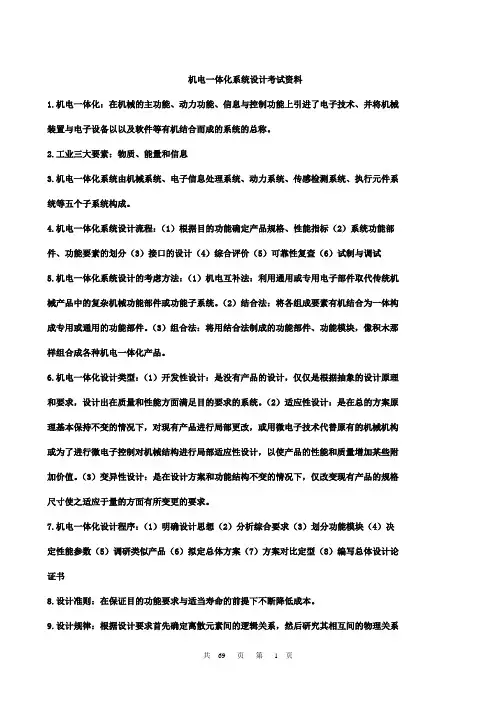

机电一体化系统设计考试资料1.机电一体化：在机械的主功能、动力功能、信息与控制功能上引进了电子技术、并将机械装置与电子设备以以及软件等有机结合而成的系统的总称。

2.工业三大要素：物质、能量和信息3.机电一体化系统由机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统等五个子系统构成。

4.机电一体化系统设计流程：（1）根据目的功能确定产品规格、性能指标（2）系统功能部件、功能要素的划分（3）接口的设计（4）综合评价（5）可靠性复查（6）试制与调试5.机电一体化系统设计的考虑方法：（1）机电互补法：利用通用或专用电子部件取代传统机械产品中的复杂机械功能部件或功能子系统。

（2）结合法：将各组成要素有机结合为一体构成专用或通用的功能部件。

（3）组合法：将用结合法制成的功能部件、功能模块，像积木那样组合成各种机电一体化产品。

6.机电一体化设计类型：（1）开发性设计：是没有产品的设计，仅仅是根据抽象的设计原理和要求，设计出在质量和性能方面满足目的要求的系统。

（2）适应性设计：是在总的方案原理基本保持不变的情况下，对现有产品进行局部更改，或用微电子技术代替原有的机械机构或为了进行微电子控制对机械结构进行局部适应性设计，以使产品的性能和质量增加某些附加价值。

（3）变异性设计：是在设计方案和功能结构不变的情况下，仅改变现有产品的规格尺寸使之适应于量的方面有所变更的要求。

7.机电一体化设计程序：（1）明确设计思想（2）分析综合要求（3）划分功能模块（4）决定性能参数（5）调研类似产品（6）拟定总体方案（7）方案对比定型（8）编写总体设计论证书8.设计准则：在保证目的功能要求与适当寿命的前提下不断降低成本。

9.设计规律：根据设计要求首先确定离散元素间的逻辑关系，然后研究其相互间的物理关系这样就可根据设计要求和手册确定其结构关系，最终完成全部设计工作。

10.绿色设计：在新产品的开发阶段，就考虑其整个生命周期内对环境的影响，从而减少对环境的污染、资源的浪费、使用安全和人类健康等所产生的副作用。

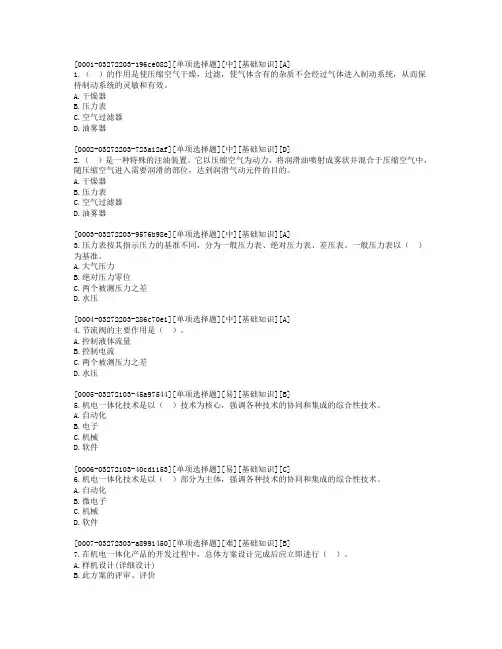

[0001-03272203-196ce082][单项选择题][中][基础知识][A]1.（）的作用是使压缩空气干燥，过滤，使气体含有的杂质不会经过气体进入制动系统，从而保持制动系统的灵敏和有效。

A.干燥器B.压力表C.空气过滤器D.油雾器[0002-03272203-723a12af][单项选择题][中][基础知识][D]2.（）是一种特殊的注油装置。

它以压缩空气为动力，将润滑油喷射成雾状并混合于压缩空气中，随压缩空气进入需要润滑的部位，达到润滑气动元件的目的。

A.干燥器B.压力表C.空气过滤器D.油雾器[0003-03272203-9576b98e][单项选择题][中][基础知识][A]3.压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。

一般压力表以（）为基准。

A.大气压力B.绝对压力零位C.两个被测压力之差D.水压[0004-03272203-286c70e1][单项选择题][中][基础知识][A]4.节流阀的主要作用是（）。

A.控制液体流量B.控制电流C.两个被测压力之差D.水压[0005-03272103-45a97544][单项选择题][易][基础知识][B]5.机电一体化技术是以（）技术为核心，强调各种技术的协同和集成的综合性技术。

A.自动化B.电子C.机械D.软件[0006-03272103-40cd1153][单项选择题][易][基础知识][C]6.机电一体化技术是以（）部分为主体，强调各种技术的协同和集成的综合性技术。

A.自动化B.微电子C.机械D.软件[0007-03272303-a8991450][单项选择题][难][基础知识][B]7.在机电一体化产品的开发过程中，总体方案设计完成后应立即进行（）。

A.样机设计(详细设计)B.此方案的评审、评价C.理论分析(数学模2)D.可行性与技术经济分析[0008-03272303-602d2841][单项选择题][难][基础知识][A]8.在机电一体化系统中，机械传动要满足伺服控制的基本要求足（）。

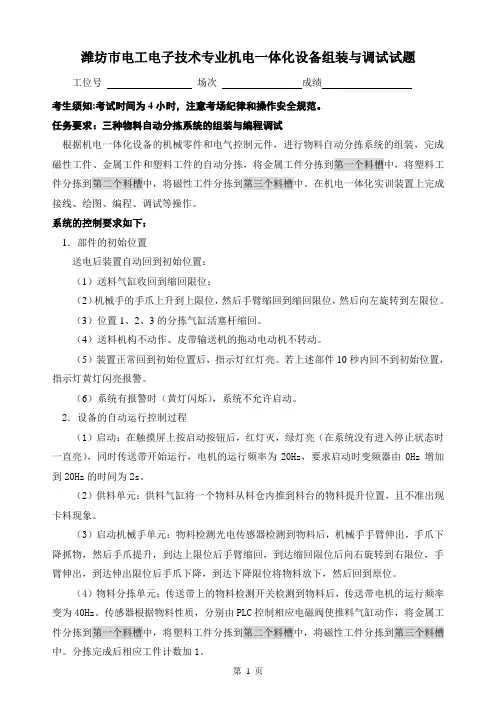

潍坊市电工电子技术专业机电一体化设备组装与调试试题工位号场次成绩考生须知:考试时间为4小时，注意考场纪律和操作安全规范。

任务要求：三种物料自动分拣系统的组装与编程调试根据机电一体化设备的机械零件和电气控制元件，进行物料自动分拣系统的组装，完成磁性工件、金属工件和塑料工件的自动分拣，将金属工件分拣到第一个料槽中，将塑料工件分拣到第二个料槽中，将磁性工件分拣到第三个料槽中。

在机电一体化实训装置上完成接线、绘图、编程、调试等操作。

系统的控制要求如下：1．部件的初始位置送电后装置自动回到初始位置：（1）送料气缸收回到缩回限位；（2）机械手的手爪上升到上限位，然后手臂缩回到缩回限位，然后向左旋转到左限位。

（3）位置1、2、3的分拣气缸活塞杆缩回。

（4）送料机构不动作、皮带输送机的拖动电动机不转动。

（5）装置正常回到初始位置后，指示灯红灯亮。

若上述部件10秒内回不到初始位置，指示灯黄灯闪亮报警。

（6）系统有报警时（黄灯闪烁），系统不允许启动。

2．设备的自动运行控制过程（1）启动：在触摸屏上按启动按钮后，红灯灭，绿灯亮（在系统没有进入停止状态时一直亮），同时传送带开始运行，电机的运行频率为20Hz，要求启动时变频器由0Hz增加到20Hz的时间为2s。

（2）供料单元：供料气缸将一个物料从料仓内推到料台的物料提升位置，且不准出现卡料现象。

（3）启动机械手单元：物料检测光电传感器检测到物料后，机械手手臂伸出，手爪下降抓物，然后手爪提升，到达上限位后手臂缩回，到达缩回限位后向右旋转到右限位，手臂伸出，到达伸出限位后手爪下降，到达下降限位将物料放下，然后回到原位。

（4）物料分拣单元：传送带上的物料检测开关检测到物料后，传送带电机的运行频率变为40Hz。

传感器根据物料性质，分别由PLC控制相应电磁阀使推料气缸动作，将金属工件分拣到第一个料槽中，将塑料工件分拣到第二个料槽中，将磁性工件分拣到第三个料槽中。

分拣完成后相应工件计数加1。

机电一体化设备安装与调试任务书2009重庆市中等职业学校机电一体化设备组装与调试技能竞赛组委会你需要完成的工作任务一、画出电气原理图（包括PLC的I/O接线图、变频器主回路与控制回路接线图）任务：请你在图2处，完成PLC的I/O分配及与外围设备的连接图。

要求：1. 用HB和B型铅笔绘图；2. 用规定的图形符号和文字符号；3. 按图1的示例，在图形符号的前面标注该元件的文字符号，并作相应的文字说明，并作相应的文字说明，在连接导线上标注该导线的线号。

示例：图1二、电路连接任务：请你根据设备的动作与控制、保护要求，按照你所画的电气原理图，连接该控制系统的所有电气设备，组成使生产机械能按要求工作的电路。

要求：1. 所有导线与接线端子的连接应牢固、可靠；每个接线端子上连接的导线不超过2条，接线端子上连接导线的露铜长度不超过2 mm；2. 元件板上的元件与元件板外的设备或元件必须通过接线端子排连接，不能直接连接；3. 所有细导线与接线端子排连接时，接头处必须用接线针，并将细导线放入线槽内，用线槽盖子盖上。

图2PLC外部接线图三、气路连接任务：根据系统的组成和工作情况，安装好设备，并连接好气路。

要求：1．设备组装位置正确，设备器材要固定在工作台上，能保证机构到位；2．气路安装正确，能保证机械设备正常动作；3．安装操作规范，保证设备安全。

四、根据所拖动电机规格和工作要求完成变频调速器参数设定五、PLC程序的设计与编写任务：根据生产机械的动作顺序、保护要求，在电脑上绘出PLC 控制程序的梯形图，梯形图文件取名为“机电技能竞赛XX”(其中“XX”为选手参加竞赛的工位号)，并将此文件保存在“D:\”。

六、完成设备机械部件的位置调试和程序调试，达到设备的工作要求任务：将编写的控制程序输入PLC，完成设备机械部件的位置调试和程序调试。

要求：满足控制要求。

调试成功后，请举手向监考老师报告，由评委计时和检查。

填写：考号，工位号。

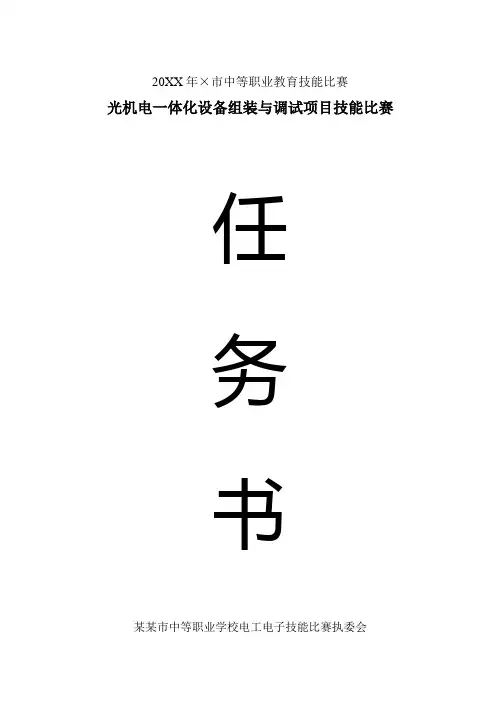

20XX年×市中等职业教育技能比赛光机电一体化设备组装与调试项目技能比赛任务书某某市中等职业学校电工电子技能比赛执委会20XX年3月20XX年某某市中等职业教育技能比赛暨广西某某市中职选拔赛《光机电一体化设备组装与调试》比赛试题比赛日期：2011-3-5比赛用时：240分钟开考时间：选手工号：选手姓名：一、设备情况简介光机电一体化设备组装与调试是采用亚龙YL235A装置进行，设备是将物料用机械手搬运到传送带上，再由传送带送到加工位置进行加工然后进行分拣的装置。

该分拣设备由物料放置台，气动机械手，皮带输送机等部件组成，各部件和一些主要元件的名称、安装位置请参照设备指导书。

二、设备的动作和控制要求1．接通电源后，工作台上电源指示红灯亮，系统回到初始状态(①急停按钮复位；②机械手气爪松开，机械手手臂、悬臂气缸活塞杆缩回，机械手停止在左侧的极限位置；③皮带输送机拖动电动机停转，三个单出杆气缸活塞杆缩回)。

按启动按钮（非自锁按钮）后，工作台上的运行指示绿灯亮，电源指示红灯灭；送料电机（直流24V电动机）驱动放料盘旋转，物料由送料槽滑到物料放置台，如果送料电机运行20秒钟后，物料检测传感器仍未检测到物料，则说明送料机构已经无物料，这时送料电机停止，蜂鸣器发出间歇报警（响0.1秒，停0.9秒），持续6秒后停止报警。

物料送到传送带上后，才能自动启动送料电机。

下一个物料每次送到物料平台时，送料电机自行停止。

2．在物料放置台的光电传感器检测到有物料时，气动机械手悬臂伸出→手臂下降→气爪将工件夹紧。

夹紧1s后，手臂上升→悬臂缩回→转动至右侧极限位置→然后悬臂伸出→手臂下降→气爪放松，通过进料孔将工件放到皮带输送机的传送带上。

机械手放下夹持的工件1s 后，手臂上升→悬臂缩回→转动至左侧极限位置。

3．当皮带输送机进料孔位置的传感器检测到工件后，拖动皮带输送机的交流电动机以要求的频率起动传送物料，未经机械手搬运而放到落料孔的物料，经过传送带时，三个推料气缸不允许动作；正对设备从左到右，要求第一个料槽为金属料槽，第二个料槽为白色塑料料槽，第三个料槽为黑色塑料料槽。

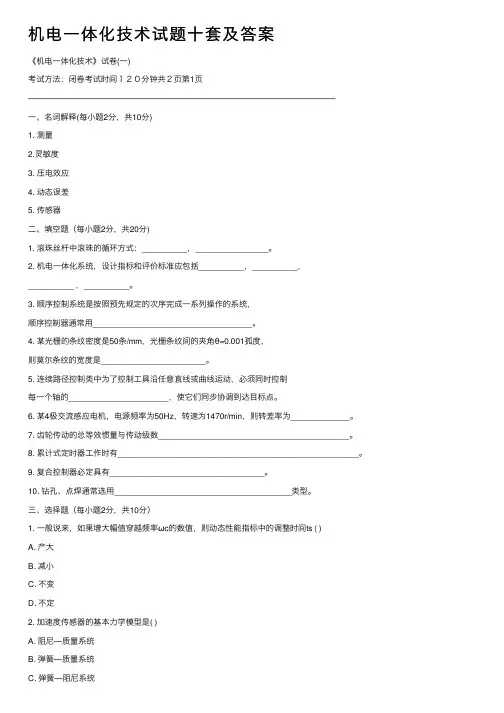

机电⼀体化技术试题⼗套及答案《机电⼀体化技术》试卷(⼀)考试⽅法：闭卷考试时间１２０分钟共２页第1页——————————————————————————————————————⼀、名词解释(每⼩题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器⼆、填空题（每⼩题2分，共20分)1. 滚珠丝杆中滚珠的循环⽅式：__________，________________。

2. 机电⼀体化系统，设计指标和评价标准应包括__________，__________，__________ ，__________。

3. 顺序控制系统是按照预先规定的次序完成⼀系列操作的系统，顺序控制器通常⽤___________________________________。

4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹⾓θ=0.001孤度，则莫尔条纹的宽度是_______________________。

5. 连续路径控制类中为了控制⼯具沿任意直线或曲线运动，必须同时控制每⼀个轴的______________________，使它们同步协调到达⽬标点。

6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。

7. 齿轮传动的总等效惯量与传动级数__________________________________________。

8. 累计式定时器⼯作时有_____________________________________________________。

9. 复合控制器必定具有__________________________________。

10. 钻孔、点焊通常选⽤_______________________________________类型。

三、选择题（每⼩题2分，共10分）1. ⼀般说来，如果增⼤幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产⼤B. 减⼩C. 不变D. 不定2. 加速度传感器的基本⼒学模型是( )A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. ⽆关C. 在⼀定级数内有关D. 在⼀定级数内⽆关4. 顺序控制系统是按照预先规定的次序完成⼀系列操作的系统，顺序控制器通常⽤( )A. 单⽚机B. 2051C. PLCD. DSP5、伺服控制系统⼀般包括控制器、被控对象、执⾏环节、⽐较环节和（）等个五部分。

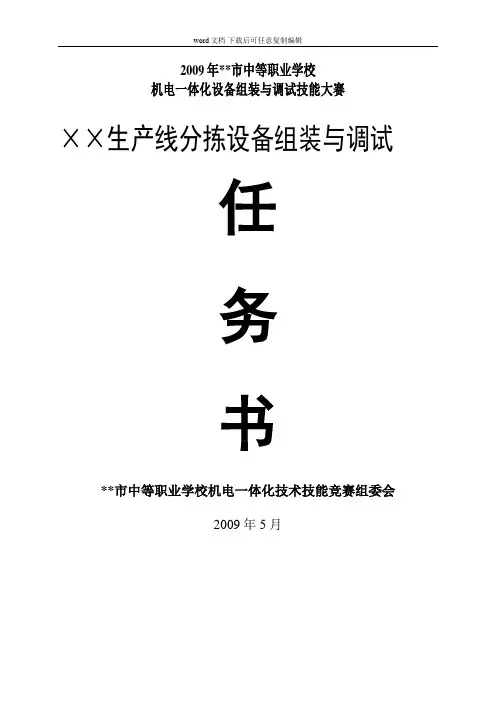

2009年**市中等职业学校机电一体化设备组装与调试技能大赛××生产线分拣设备组装与调试任务书**市中等职业学校机电一体化技术技能竞赛组委会2009年5月请你在4h内，按要求完成下列工作任务一、按分拣设备部件组装图（见附页，图号为001）及其要求和说明，在铝合金工作台上组装××生产线分拣设备。

二、按分拣设备气动系统图（见附页，图号为002）及其要求和说明，连接××生产线分拣设备的气路。

三、请你仔细阅读××生产线分拣设备的有关说明，然后根据你对设备及其工作过程的理解，在赛场提供的图纸（见附页，图号为003）上，画出××生产线分拣设备的电气原理图，并在标题栏的“设计”和“制图”行填写自己的工位号。

四、根据你画出的电气原理图，连接××生产线分拣设备的电路。

电路的导线必须放入线槽，凡是你连接的导线，必须套上写有编号的编号管。

五、请你正确理解设备的正常工作过程和故障状态的处理方式，编写××生产线分拣设备的PLC控制程序和设置变频器的参数。

六、请你调整传感器和位置或灵敏度，调整机械零件的位置，完成××生产线分拣设备的整体调试，使该设备能正常工作，完成物件的加工、分拣和组合。

××生产线分拣设备××生产线分拣设备各部分的名称如图1所示；气动机械手各部分的名称如图2所示。

图1中的4个传感器请根据生产任务的要求选择它们的类型和调整其参数。

××生产线生产金属圆柱形和塑料圆柱形两种元件，该生产线的分拣设备的任务是将金属元件、白色塑料元件和黑色塑料元件进行加工和分拣、组合。

图2悬臂手臂 手指气动马达立柱 右限止位置左限止位置图1一、系统的上电检测和处理1、部件的初始位置 启动前，设备的运动部件必须在规定的位置，这些位置称作初始位置。

2017年第四届电力生产技能大赛试题集二〇一七年十月目录第一部分安全专业第二部分机械专业第三部分电气一次专业第四部分坝工专业第五部分电气二次专业第六部分运行专业第七部分风电第八部分光伏第九部分国际业务第十部分标准化知识第一部分安全专业试题一、填空题1.安全工作反“三违”其内容是（反违章作业）、（反违章指挥）、（反违犯劳动纪律）。

2.在发生人身触电事故时，为了解救触电人，可以不经许可，即行断开有关设备的（电源开关)，但事后立即（汇报调度和上级部门)。

3.应急管理就是对突发公共事件进行预防、（应对）、恢复的过程。

4.高压设备发生接地时，室内不得接近故障点(4米)，室外不得接近故障点(8米) ，人员进入上述范围应穿(绝缘靴)，接近设备的外壳和构架时，应戴(绝缘手套)。

5.遇有电气设备着火时，应立即将有关设备的电源切断，然后进行灭火。

对可能带电的电气设备以及发电机、电动机等，应使用（干式灭火器）、（二氧化碳）或（1211灭火器）灭火。

6.对油开关、已隔绝电源的变压器可使用（干式灭火器）、（1211灭火器）等灭火，不能扑灭时再用（泡沫式灭火器）灭火，不得已时可用（干砂）灭火。

7.地面上的绝缘油着火，应用（干砂）灭火。

8.电气设备停电后，即使是（事故停电），在未拉开有隔离开关（刀闸）和做好（安全措施）以前，不得触及设备或进入遮拦，以防突然来电。

9.人体与带电体最小的安全间距，10kV及以下（0.7）米；35kV及以下（1.0）米；220kV及以下（3.0）米。

10.存储气瓶仓库周围（10）米范围内不准堆置可燃物品和进行焊接等明火工作；氧气瓶和乙炔瓶的摆放垂直距离不得小于（8）米，在易燃易爆材料附近进行焊接时，其最小水平距离不得小于（5）米。

11.装设接地线必须先接（接地端），后接导体端，且必须接触良好。

拆接地线的顺序与此（相反）。

12.操作中发生疑问时，应（立即停止操作）并（向发令人报告）。

待（法令人）再行许可后，方可进行操作。

第一届湖南高职院校职业技能大赛机电一体化项目竞赛任务书任务书（A卷）一、任务名称：自动生产线设备的安装、接线、调试、故障排除、程序设计与运行二、任务完成时间：竞赛分为一天进行，共360分钟三、任务配分：满分100分四、组合方式：每工位2人，团队形式五、竞赛设备：SX-815Q机电一体化综合实训考核设备注意事项：（1）在完成工作任务过程中，应随时注意存盘，将编号的程序保存在“D：\机电一体化项目\场次\工位号\程序”的文件夹下；的文件夹下；（2）当天比赛时间各项目需按规定连续进行，竞赛过程中，饮水由赛场统一提供，选手休息、饮食、如厕时间均计算在竞赛时间内；（3）比赛所需要的所有元件、设备由大赛承办方提供，各参赛队可以根据比赛需要选择使用现场提供的元器件及规定的工具；（4）因设备自身故障导致选手中断比赛，由大赛裁判长视具体情况做出裁决；（5）若参赛队欲提前结束竞赛，应举手向裁判员示意，比赛结束时间由裁判员记录，选手提前结束比赛后，不得再进行任何操作；（6）参赛选手必须遵守竞赛规则，遵守赛场纪律，服从大赛组委会的指挥和安排，爱护竞赛场地的设备和器材。

一、任务名称：自动生产线的安装、接线、故障排除、程序设计、调试与优化二、任务须知自动生产线在本次比赛中用到了由5个工作单元组成的工作任务。

工作任务的部分单元已经安装、接线和调试完成，但老化运行过程中出现故障，需要检查并排除故障，有些单元需要进行程序编写和调试；还有部分单元尚未安装完成需要完成安装、接线、程序编写和调试工作。

请在规定的时间内按照控制要求进行安装、接线、编程与调试（参数设定），使设备能正常运行。

整个任务分成4个任务进行，请按要求完成工作任务。

三、任务内容任务1：自动生产线的加盖拧盖单元的安装、接线与调试（30分）a、加盖拧盖单元的部分机械安装；b、加盖拧盖单元的部分电气安装；c、加盖拧盖单元的部分气动回路安装任务2：自动生产线的颗粒上料单元的编程与调试（15分）a、颗粒上料单元的程序编写与调试。

××智能生产设备组装与调试工作任务书中国.四川.XX2017.10一、工作任务与要求一、按《工件处理设备组装图》（图号01）组装工件处理设备，并满足图纸提出的技术要求。

二、按《工件处理设备电气原理图》（图号为02）连接电路，你连接的电路应符合工艺规范要求。

三、按《工件处理设备气动系统图》（图号03）连接工件处理设备的气路，使其符合工艺规范要求。

四、请你正确理解工件处理设备的检测和分拣要求、意外情况的处理等，制作触摸屏的各界面，编写工件处理设备的PLC控制程序和设置变频器的参数。

注意：在使用计算机编写程序时，请你随时保存已编好的程序，保存的文件名为工位号+A（如3号工位文件名为“3A”）。

五、请你安装、调整传感器的位置和灵敏度，调整机械部件的位置，完成工件处理设备的整体调试，使工件处理设备能按照要求进行生产。

二、工件处理设备说明1. 工件处理设备为先对金属件和白塑料件两种工件（黑色塑料件为生产过程中出现的不合格工件）进行加工，然后进行表面处理，再分拣打包的机电一体化设备。

2. 工件处理设备高速运行时，变频器的输出频率为30Hz；工件处理设备低速运行时，变频器的输出频率为25Hz（工件由A向B方向运行为传送带正转方向）。

工件处理设备各部件名称及位置如图1所示：图1 工件处理设备各部件名称及位置工件处理设备有“调试”和“运行”两种模式，由其按钮模块上的转换开关SA2选择。

当SA2在左挡位时，选择的模式为“运行”；当SA2在右挡位时，选择的模式为“调试”。

工件处理设备上电后，绿色警示灯闪烁，指示系统电源正常，同时触摸屏进入首页界面如图2（a）所示。

将PLC拨到运行状态，若系统不处于初始状态，则按钮模块上的指示灯HL1闪烁（每2秒闪烁一次）；若处于初始状态，则指示灯HL1长亮。

工件处理设备的初始状态是：机械手的悬臂靠在右限止位置，悬臂和手臂气缸的活塞杆缩回，手指张开，斜槽气缸的活塞杆缩回。

机电一体化知识竞赛（卷一）学生姓名： [填空题] *_________________________________学生班级： [填空题] *_________________________________1. 千分尺的分度值是( )。

[单选题] *A. 0.01mm(正确答案)B. 0.02mmC. 0.05mmD. 0.1mm2. 钻孔时用来中心定位的工具是（）。

[单选题] *A.划针B.样冲(正确答案)C.直角尺D.钢直尺3. 根据锯条锯齿牙距的大小分为粗齿、中齿和细齿三种，其中粗齿锯条适宜锯削（）。

[单选题] *A.管料B.角铁C.硬材料D.软材料(正确答案)4. 金属外壳的电钻使用时外壳必须（）。

[单选题] *A.接零B.接地(正确答案)C.接相线5. 直柄麻花钻头的最大规格是（）。

[单选题] *A. 10mmB. 12mmC. 13mm(正确答案)D. 15mm6. 电钻的钻夹头安装钻头时要使用（）夹紧，以免损坏钻夹头。

[单选题] *A.锤子B.斜铁C.钻套D.钻夹头钥匙(正确答案)7. 攻螺纹时要用切削液，攻钢件时应用（）。

[单选题] *A.机油(正确答案)B.煤油C.柴油D.液压油8. 维修电工通常利用手工电弧焊焊接的多为（）。

[单选题] *A.工具钢B.结构钢(正确答案)C.铸铁D.不锈钢9. 交流电弧焊机实际就是一种特殊的降压变压器，同普通变压器比较主要有以下特点：陡降特性、良好的动特性、（）及输出电流可调。

[单选题] *A.容量大B.输出电流大C.变压比高D.允许短时间短路(正确答案)10. 焊接电流的调节有粗调和细调两种方式，其中细调是通过改变（）的大小，实现焊接电流的细调节的。

[单选题] *A.输入电压B.输入电流C.漏磁(正确答案)D.线圈匝数11. 手工电弧焊操作时必须佩戴（），以保护操作人员的眼睛和面部不受电弧光的辐射和灼伤。

[单选题] *A.电焊面罩(正确答案)B.平光眼镜C.墨镜D.安全帽12. 选择焊条规格时，一般情况下焊条的直径应（）。
