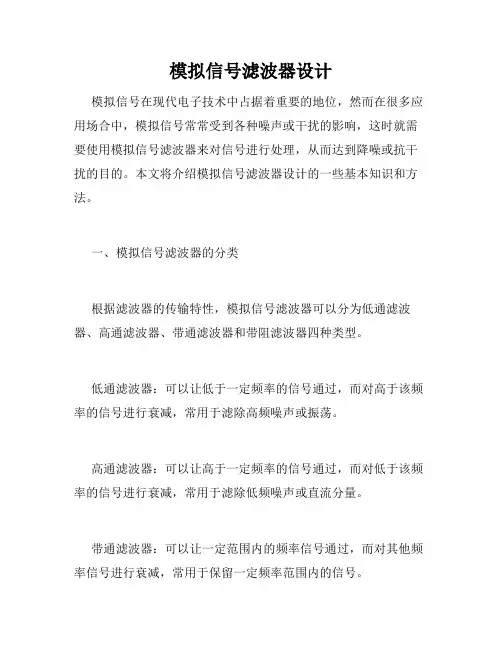

模拟信号滤波器设计模拟信号在现代电子技术中占据着重要的地位，然而在很多应用场合中，模拟信号常常受到各种噪声或干扰的影响，这时就需要使用模拟信号滤波器来对信号进行处理，从而达到降噪或抗干扰的目的。
本文将介绍模拟信号滤波器设计的一些基本知识和方法。
一、模拟信号滤波器的分类根据滤波器的传输特性，模拟信号滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
低通滤波器：可以让低于一定频率的信号通过，而对高于该频率的信号进行衰减，常用于滤除高频噪声或振荡。
高通滤波器：可以让高于一定频率的信号通过，而对低于该频率的信号进行衰减，常用于滤除低频噪声或直流分量。
带通滤波器：可以让一定范围内的频率信号通过，而对其他频率信号进行衰减，常用于保留一定频率范围内的信号。
带阻滤波器：可以让一定范围外的频率信号通过，而对该范围内的信号进行衰减，常用于滤除一定频率范围内的信号。
二、模拟信号滤波器的设计模拟信号滤波器的设计需要确定其传输特性和电路参数。
根据电路参数的不同，可以将模拟信号滤波器分为被动滤波器和有源滤波器。
被动滤波器指的是由电阻、电容和电感等被动元器件组成的滤波器，其缺点是带宽窄、增益小、稳定性差，适用于低频和中频信号的滤波。
有源滤波器指的是使用了运放等有源器件的滤波器，其优点是带宽宽、增益大、稳定性好，适用于高频信号的滤波。
有源滤波器的设计需要确定运放的电路结构和参数。
在具体的滤波器设计中，需要确定滤波器的截止频率、滤波器型号、电阻、电容、电感等电路元器件的值，以及电路的耦合方式和截止特性等。
还需要进行仿真和实验验证，以确保所设计的滤波器能够滤除目标噪声或干扰。
三、模拟信号滤波器的应用模拟信号滤波器在很多现代电子产品中都有广泛的应用，例如通信领域的信号处理、音频系统的去噪处理、传感器的信号处理等。
在工业自动化控制系统中，模拟信号滤波器也被广泛应用于模拟量的采集和处理中，以提高信号的稳定性和准确度。
习题55.1在以下几种情况下，应分别采用哪种类型的滤波电路〔低通、高通、带通、带阻〕。
（1）从输入信号中提取100kHz～200kHz的信号；（2）抑制1MHz以上的高频噪声信号；（3）有用信号频率为1GHz以上的高频信号；（4）干扰信号频率介于1 kHz～10 kHz；解答：〔1〕带通滤波器；〔2〕低通滤波器；〔3〕高通滤波器；〔4〕带阻滤波器。
5.2在以下各种情况下，应分别采用哪种类型〔低通、高通、带通、带阻〕的滤波电路。
〔1〕抑制50Hz交流电源的干扰；〔2〕处理具有1Hz固定频率的有用信号；〔3〕从输入信号中取出低于2kHz的信号；〔4〕抑制频率为100kHz以上的高频干扰。
解：〔1〕带阻滤波器〔2〕带通滤波器〔3〕低通滤波器〔4〕低通滤波器5.3填空：〔1〕为了防止50Hz电网电压的干扰进入放大器，应选用滤波电路。
〔2〕输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。
（3）为了获得输入电压中的低频信号，应选用滤波电路。
〔4〕为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。
解：〔1〕带阻〔2〕带通〔3〕低通〔4〕有源5.4无源一阶RC低通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。
解答：时间常数，3dB5.5无源一阶RC高通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。
解答：时间常数，3dB5.6 一阶滤波电路阻带幅频特性以 /十倍频斜率衰减，二阶滤波电路那么以 /十倍频斜率衰减。
阶数越 ，阻带幅频特性衰减的速度就越快，滤波电路的滤波性能就越好。
解答：-20 dB ，-40 dB ，高。
5.7 试求题图所示电路的传递函数和频率响应表达式。
题图解答：()1v sR C A s sR C =+，j (j )1j v R CA R Cωωω=+5.8 题图5.8中所示为一个一阶低通滤波器电路，试推导输入与输出之间的传递函数，并计算截止角频率H ω。
模拟电子技术模拟电子技术（Analog Electronics）1. 引言模拟电子技术是电子工程中的重要分支，是指对于连续信号或模拟信号进行处理和传输的技术。
模拟电子技术在很多领域中都有广泛的应用，例如：通信系统、音频系统、视频系统和传感器等。
本文将介绍模拟电子技术的基本原理、常见电路和应用。
2. 模拟电子技术基础在模拟电子技术中，最基础的概念是模拟信号和数字信号的区别。
模拟信号是连续的信号，可以取任意值；而数字信号是离散的信号，只能取有限的值。
模拟电子技术主要处理的是模拟信号的采集、处理和传输问题。
3. 模拟电子技术的基本元件在模拟电子技术中，常见的基本元件有电阻、电容和电感。
电阻用于限制电流流动的大小，电容用于储存电荷，电感用于储存能量。
这些基本元件的组合可以构成各种电路，例如：放大器、滤波器和振荡器等。
4. 模拟电路4.1 放大器放大器是模拟电子技术中最常见的电路之一，用于将输入信号放大到所需的幅度。
常见的放大器有运算放大器、差分放大器和功率放大器等。
放大器的设计和分析可以借助电路分析方法、微分方程和频域分析等工具。
4.2 滤波器滤波器可以将输入信号的某些频率成分滤除或增强，以实现对信号的处理。
常见的滤波器有低通滤波器、高通滤波器和带通滤波器等。
滤波器的设计和分析可以利用频域分析、传递函数和滤波器特性等方法。
4.3 振荡器振荡器是产生连续振荡信号的电路，常见的振荡器有正弦波振荡器和方波振荡器等。
振荡器的设计和分析可以利用正弦振荡条件、反馈电路和频率稳定性等原理。
5. 模拟电子技术的应用模拟电子技术在很多领域中都有广泛的应用。
例如在通信系统中，模拟电子技术用于信号传输、调制解调和频率选择等方面。
在音频系统中，模拟电子技术用于音频信号放大、音效处理和音频编解码等方面。
在视频系统中，模拟电子技术用于视频信号放大、视频处理和视频编解码等方面。
此外，模拟电子技术还广泛应用于传感器、自动控制系统和仪器仪表等领域。

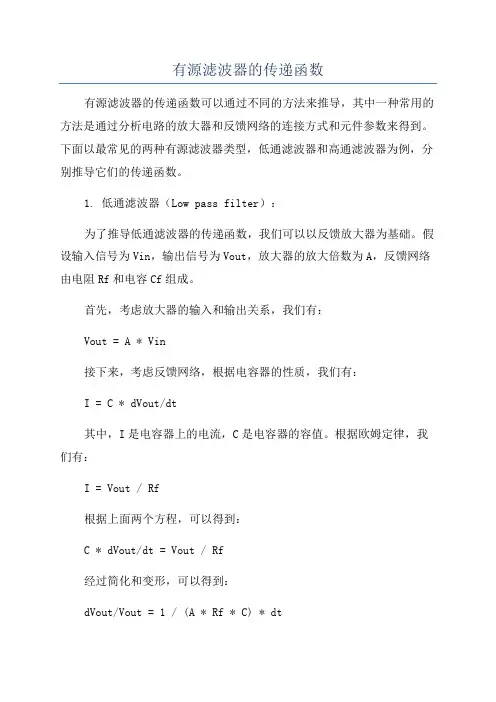

有源滤波器的传递函数有源滤波器的传递函数可以通过不同的方法来推导，其中一种常用的方法是通过分析电路的放大器和反馈网络的连接方式和元件参数来得到。
下面以最常见的两种有源滤波器类型，低通滤波器和高通滤波器为例，分别推导它们的传递函数。
1. 低通滤波器（Low pass filter）：为了推导低通滤波器的传递函数，我们可以以反馈放大器为基础。
假设输入信号为Vin，输出信号为Vout，放大器的放大倍数为A，反馈网络由电阻Rf和电容Cf组成。
首先，考虑放大器的输入和输出关系，我们有：Vout = A * Vin接下来，考虑反馈网络，根据电容器的性质，我们有：I = C * dVout/dt其中，I是电容器上的电流，C是电容器的容值。
根据欧姆定律，我们有：I = Vout / Rf根据上面两个方程，可以得到：C * dVout/dt = Vout / Rf经过简化和变形，可以得到：dVout/Vout = 1 / (A * Rf * C) * dt对上式两边进行积分，可得到：ln(Vout) = 1 / (A * Rf * C) * t + ln(C)取指数，可得到：Vout = e^(1 / (A * Rf * C) * t) * C其中，e是自然对数的底数。
上述方程描述了低通滤波器的传递函数，可以看到其形式为指数函数。
通过调节放大倍数A和反馈网络的参数Rf和Cf，可以实现不同的滤波效果。
2. 高通滤波器（High pass filter）：高通滤波器的传递函数也可以通过类似的方法推导。
在这里，我们同样以反馈放大器为基础，输入信号为Vin，输出信号为Vout，放大倍数为A，反馈网络由电阻Rf和电容Cf组成。
首先，考虑输出和输入关系，我们有：Vout = A * Vin然后，考虑反馈网络，根据电容器的性质I = C * dVin/dt其中，I是电容器的电流，C是电容器的容值。
根据欧姆定律，我们有：I = Vin / Rf结合上述两个方程，可以得到：C * dVin/dt = Vin / Rf经过简化和变形，可得到：dVin/Vin = 1 / (A * Rf * C) * dt对上式两边进行积分，可得到：ln(Vin) = 1 / (A * Rf * C) * t + ln(C)取指数，可得到：Vin = e^(1 / (A * Rf * C) * t) * C上述方程描述了高通滤波器的传递函数，同样是一个指数函数。
模拟电子技术基础复习提纲第一章绪论）信号、模拟信号、放大电路、三大指标。
（放大倍数、输入电阻、输出电阻）第三章二极管及其基本电路）本征半导体：纯净结构完整的半导体晶体。
在本征半导体内，电子和空穴总是成对出现的。
N型半导体和P型半导体。
在N型半导体内，电子是多数载流子；在P型半导体内，空穴是多数载流子。
载流子在电场作用下的运动称为漂移；载流子由高浓度区向低浓度区的运动称为扩散。
P型半导体和N型半导体的接触区形成PN结，在该区域中，多数载流子扩散到对方区域，被对方的多数载流子复合，形成空间电荷区，也称耗尽区或高阻区。
空间电荷区内电场产生的漂移最终与扩散达到平衡。
PN结最重要的电特性是单向导电性，PN结加正向电压时，电阻值很小，PN结导通；PN结加反向电压时，电阻值很大，PN结截止。
PN 结反向击穿包括雪崩击穿和齐纳击穿；PN结的电容效应包括扩散电容和势垒电容，前者是正向偏置电容，后者是反向偏置电容。
）二极管的V-I 特性（理论表达式和特性曲线））二极管的三种模型表示方法。
（理想模型、恒压降模型、折线模型）。
（V BE=）第四章双极结型三极管及放大电路基础）BJT的结构、电路符号、输入输出特性曲线。
（由三端的直流电压值判断各端的名称。
由三端的流入电流判断三端名称电流放大倍数））什么是直流负载线什么是直流工作点）共射极电路中直流工作点的分析与计算。
有关公式。
(工作点过高，输出信号顶部失真，饱和失真，工作点过低，输出信号底部被截，截止失真)。
）小信号模型中h ie和h fe含义。
）用h参数分析共射极放大电路。
（画小信号等效电路，求电压放大倍数、输入电阻、输出电阻）。
）常用的BJT放大电路有哪些组态（共射极、共基极、共集电极）。
各种组态的特点及用途。
P147。
（共射极：兼有电压和电流放大，输入输出电阻适中，多做信号中间放大；共集电极（也称射极输出器），电压增益略小于1，输入电阻大，输出电阻小，有较大的电流放大倍数，多做输入级，中间缓冲级和输出级；共基极：只有电压放大，没有电流放大，有电流跟随作用，高频特性较好。
模拟电子技术教程习题答案Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】第6章习题答案1. 概念题：（1）由运放组成的负反馈电路一般都引入深度负反馈，电路均可利用虚短路和虚断路的概念来求解其运算关系。
（2）反相比例运算电路的输入阻抗小，同相比例运算电路的输入阻抗大，但会引入了共模干扰。
（3）如果要用单个运放实现：A＝－10的放大电路，应选用 A 运算电路；将u正弦波信号移相＋90O，应选用 D 运算电路；对正弦波信号进行二倍频，应选用F 运算电路；将某信号叠加上一个直流量，应选用 E 运算电路；将方波信号转换成三角波信号，应选用 C 运算电路；将方波电压转换成尖顶波信号，应选用 D 运算电路。
A. 反相比例B. 同相比例C. 积分D. 微分E. 加法 F. 乘方（4）已知输入信号幅值为1mV，频率为10kHz～12kHz，信号中有较大的干扰，应设置前置放大电路及带通滤波电路进行预处理。
（5）在隔离放大器的输入端和输出端之间加100V的电压会击穿放大器吗（不会）加1000V的交流电压呢（不会）（6）有源滤波器适合于电源滤波吗（不适用）这是因为有源滤波器不能通过太大的电流或太高的电压。
（7）正弦波发生电路中，输出端的晶体管一定工作在放大区吗（一定）矩形波发生电路中，输出端的晶体管一定工作在放大区吗（不一定）（8）作为比较器应用的运放，运放一般都工作在非线性区，施密特比较器中引入了正反馈，和基本比较器相比，施密特比较器有速度快和抗干扰性强的特点。
（9）正弦波发生电路的平衡条件与放大器自激的平衡条件不同，是因为反馈耦合端的极性不同，RC正弦波振荡器频率不可能太高，其原因是在高频时晶体管元件的结电容会起作用。
（10）非正弦波发生器离不开比较器和延时两个环节。
（11）当信号频率等于石英晶体的串联谐振或并联谐振频率时，石英晶体呈阻性；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈感性；其余情况下石英晶体呈容性。
模拟电子技术基础知识滤波器的频率选择特性与设计滤波器在模拟电子技术中起着至关重要的作用，它可以对输入信号进行频率分离和处理，从而满足不同应用的需求。
频率选择特性是滤波器设计的核心，它决定了滤波器在不同频率下的响应。
一、频率选择特性的基本原理频率选择特性是指滤波器对不同频率信号的响应程度。
在电子技术中，常用的频率选择特性有低通、高通、带通和带阻四种类型。
1. 低通滤波器（Low-Pass Filter）低通滤波器能够通过低于某个截止频率的信号，而将高于该截止频率的信号削弱或消除。
它常用于信号处理中的平滑和去噪。
2. 高通滤波器（High-Pass Filter）高通滤波器则相反，它允许高于某个截止频率的信号通过，而将低于该截止频率的信号削弱或消除。
高通滤波器常用于信号处理中的边缘检测和某些特殊信号的突变检测。
3. 带通滤波器（Band-Pass Filter）带通滤波器可以允许某个频率范围内的信号通过，并减弱其他频率范围内的信号。
它常用于信号处理中的频带选择和音频处理。
4. 带阻滤波器（Band-Stop Filter）与带通滤波器相反，带阻滤波器能够削弱或消除某个频率范围内的信号，而允许其他频率范围内的信号通过。
带阻滤波器常用于干扰信号的去除和陷波。
二、滤波器的设计与实现滤波器的设计是模拟电子技术中的重要任务之一。
下面以低通滤波器为例，介绍滤波器的设计与实现。
1. 确定滤波器的截止频率根据应用需求，确定滤波器的截止频率。
截止频率是滤波器对信号进行削弱的频率点。
在设计低通滤波器时，需要确定将高于截止频率的信号进行削弱的程度。
2. 选择滤波器的响应类型与阶数根据具体需求，选择滤波器的响应类型和阶数。
常见的低通滤波器响应类型有巴特沃斯（Butterworth）、切比雪夫（Chebyshev）和椭圆（Elliptic）等。
3. 计算滤波器的设计参数根据截止频率、响应类型和阶数，计算滤波器的设计参数，如电阻值、电容值、电感值等。
模拟电子技术基础知识滤波器的原理与设计滤波器是模拟电子技术中常见的电路元件，用于分离或压制特定频率的信号。
在实际应用中，滤波器被广泛应用于通信系统、音频设备、功率电子、医疗设备等各个领域，起到了至关重要的作用。
本文将介绍滤波器的基本原理，并讨论常见的滤波器类型及其设计。
一、滤波器的原理滤波器的基本原理是根据信号频率的不同，对信号进行选择性的通过或抑制。
它通过电路中的电容、电感和电阻等元件，改变信号的幅度和相位。
滤波器可以分为两类：频率选择性滤波器和频率非选择性滤波器。
1. 频率选择性滤波器频率选择性滤波器是根据需要保留或通过的频率范围来设计的。
常见的频率选择性滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
- 低通滤波器：只允许低于截止频率的信号通过，高于截止频率的信号被抑制。
常用于音频系统中，以滤除高于人耳听觉范围的频率成分。
- 高通滤波器：只允许高于截止频率的信号通过，低于截止频率的信号被抑制。
常用于音频采样中，以滤除低于人耳听觉范围的频率成分。
- 带通滤波器：允许指定范围内的频率信号通过，其他频率信号被抑制。
常用于调频广播接收机等通信设备中，以选取特定的调频信号。
- 带阻滤波器：抑制指定范围内的频率信号，其他频率信号被通过。
常用于降低特定频率噪声的干扰。
2. 频率非选择性滤波器频率非选择性滤波器在整个频率范围内均能对信号进行放大或衰减，不因频率的变化而变化。
常见的频率非选择性滤波器有RC滤波器和RL滤波器。
- RC滤波器：由电阻和电容组成。
RC滤波器常用于去除信号中的直流成分，或在电源电压中滤去高频信号。
- RL滤波器：由电阻和电感组成。
RL滤波器常用于音频放大器的输出级，以滤除高频噪声。
二、滤波器的设计在设计滤波器时，通常需要确定一些关键参数，如截止频率、通带增益、衰减系数等。
下面以低通滤波器的设计为例，介绍滤波器设计的基本步骤。
1. 确定截止频率截止频率是决定滤波器性能的重要参数。
第6章习题答案1. 概念题：（1）由运放组成的负反馈电路一般都引入深度负反馈，电路均可利用虚短路和虚断路的概念来求解其运算关系。
（2）反相比例运算电路的输入阻抗小，同相比例运算电路的输入阻抗大，但会引入了共模干扰。
（3）如果要用单个运放实现：A u＝－10的放大电路，应选用 A 运算电路；将正弦波信号移相＋90O，应选用 D 运算电路；对正弦波信号进行二倍频，应选用 F 运算电路；将某信号叠加上一个直流量，应选用 E 运算电路；将方波信号转换成三角波信号，应选用 C 运算电路；将方波电压转换成尖顶波信号，应选用 D 运算电路。
A. 反相比例B. 同相比例C. 积分D. 微分E. 加法F. 乘方（4）已知输入信号幅值为1mV，频率为10kHz～12kHz，信号中有较大的干扰，应设置前置放大电路及带通滤波电路进行预处理。
（5）在隔离放大器的输入端和输出端之间加100V的电压会击穿放大器吗？（不会）加1000V的交流电压呢？（不会）（6）有源滤波器适合于电源滤波吗？（不适用）这是因为有源滤波器不能通过太大的电流或太高的电压。
（7）正弦波发生电路中，输出端的晶体管一定工作在放大区吗？（一定）矩形波发生电路中，输出端的晶体管一定工作在放大区吗？（不一定）（8）作为比较器应用的运放，运放一般都工作在非线性区，施密特比较器中引入了正反馈，和基本比较器相比，施密特比较器有速度快和抗干扰性强的特点。
（9）正弦波发生电路的平衡条件与放大器自激的平衡条件不同，是因为反馈耦合端的极性不同，RC正弦波振荡器频率不可能太高，其原因是在高频时晶体管元件的结电容会起作用。
（10）非正弦波发生器离不开比较器和延时两个环节。
（11）当信号频率等于石英晶体的串联谐振或并联谐振频率时，石英晶体呈阻性；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈感性；其余情况下石英晶体呈容性。
（12）若需要1MHz以下的正弦波信号，一般可用 RC 振荡电路；若需要更高频率的正弦波，就要用 LC 振荡电路；若要求频率稳定度很高，则可用石英晶体振荡电路。
《电工电子技术》课程电子教案教师：韩振花序号：10有源滤波器在自动控制系统中，经常用运放组成信号处理电路实现滤波、采样保持及电压、电流的转换等。
滤波器是一种选频电路。
滤波器分为有源滤波器和无源滤波器，这里主要介绍有源滤波器。
知识引导有源滤波器：1.滤波器概述（1）作用滤波器的作用是允许规定频率范围之内的信号通过，而使规定范围之外的信号不能通过(即受到很大的衰减)。
（2）分类低通滤波器：允许低频信号通过，将高频信号衰减。
高通滤波器：允许高频信号通过，将低频信号衰减。
带通滤波器：允许某一频率范围的信号通过，将此频带以外的信号衰减。
带阻滤波器：阻止某一频带范围的信号通过，而允许此频带以外的信号通过。
（3）由电阻和电容组成的滤波电路称为无源滤波器。
无源滤波器无放大作用，带负载能力差，特性不理想。
由有源器件运算放大器与RC组成的滤波器称为有源滤波器。
与无源滤波器相比较，有源滤波器具有体积小，效率高，特性好等一系列优点，因而得到了广泛的应用。
2.有源低通滤波电路有源低通滤波电路如下图1所示。
图1低通滤波电路下面以图1(a)为例分析输出电压为⊕+=URRU fo)1(1&而PPT、动画演示、图片30知识引导iiURCjCjRUCjU&&&ωωω+=+=⊕1111所以传递函数为1111)1(ωωωjARCjRRA upf+=++=&式中A up为通带电压放大倍数，ω0为截止角频率。
11RRA fup+=RC1=ω低通滤波器的通带电压放大倍数是当工作频率趋于零时，其输出电压Uo与其输入电压Ui的比值。
图2 低通滤波电路的幅频特性以同样的方法，可得上图(b)的特性111ωωωωjAjRRA upf+=+=&式中：1RRA fup-=CRf1=ωPPT、动画演示、图片教学步骤教学内容学生活动时间分配知识深化有源高通滤波电路有源高通滤波电路如下图3所示。
下面以3(a)图进行分析：图3 高通滤波电路⊕+=URRU fo)1(1&PPT、仿真 5知识深化iiURCjUCjRRU&&&ωω1111+=+=⊕ifoURCjRRU&&ω111)1(1++=ωω01jAUUA upio-==&式中Aup为通带电压放大倍数11|RRAA fup+==∞⇒ω通带截止频率RCupAA1|2===ωω其幅频特性如图4所示：图4 高通滤波电路的幅频特性以同样的方法，可得上图(b)的特性ωωωω0111jAjRRA upf－－==&式中：1RRA fup-=CRf1=ω由上述公式可见,我们可以通过改变电阻R f和R1的值调节通带电压放大倍数，调整R C或R fC改变截止频率。
《模拟电子技术基础》课程设计-二阶有源带通滤波器设计
一、背景介绍
滤波器是电子电路中比较常用的部件，它可以起到限制电路中某些频率信号的作用，从而达到指定频率及消隐其它频率信号的目的。
由于其可以灵活控制输出信号，因此将滤波器应用到各种电子元件设计中，尤其是各种传感器应用中，使其输出精确明确。
二、二阶有源带通滤波器
二阶有源带通滤波器是电子电路中最常用的滤波器。
它具有极高的非线性斜率，与各种多种模拟电路应用密切相关，如多调制，编解码，数字信号的发生和接收等。
它包括两个一阶有源元件，一个是放大器，一个是滤波器，他们两个相互耦合，形成了一个较大的滤波限制电路。
三、设计步骤
（1）确定滤波器的有效频率范围：在设计带通滤波器过程中，首先要确定滤波器的有效频率范围，以确保能够带通这个频率范围中的希望被处理的信号；
（2）确定滤波器的输入阻抗：滤波器的输入阻抗可以从外部而来，也可以从电路的内部而来；
（4）确定滤波器的放大器增益：由于放大器如何影响滤波器，因此需要确定放大器的增益，以使滤波器能够有效运行；
（5）确定滤波器的电源：需要确定滤波器的电源电压，以便让电路正常工作；
（6）完成实际布线：按照设计及电路原理图完成实际的布线，并完成滤波器的测试工作。
四、结论
本文简要介绍了二阶有源带通滤波器的相关内容，将滤波器实际应用到电子元件设计中，改善信号质量及抗干扰性能，是有效提高其性能的重要部件。
在实际设计过程中，需要充分考虑滤波器的各种参数，以便最终获得性能最佳的设计方案。
电子技术 35 实验六 有源滤波器实验七 有源滤波电路一、 实验目的1．熟悉集成运放构成的有源低通、高通、带通、带阻滤波器。
2．掌握滤波器幅频特性的测试方法。
二、 预习要求1．复习有源滤波器的有关章节，了解其工作原理。
按图6-1和图6-2电路计算出截止频率。
2．学习幅频特性的测试方法。
3．根据实验内容自拟实验步骤及测试幅频特性的记录表格（自行选定输入电压值和各相关频率）。
4．设计一个二阶有源低通滤波器实验电路，要求滤波器的增益,3A vm =3dB 截止频率 f H =100Hz 。
三、 实验原理及参考电路所谓的滤波器就是一种频率选择电路，其功能是让特定频率范围内的一系列信号几乎无衰减地通过（或略有一些放大），而在此频率范围以外的信号不易通过。
仅由RC 电路组成的滤波器称为无源滤波器，由RC 元件与集成运放组成的滤波器称为RC 有源滤波器。
有源滤波器与无源滤波器比较，有源滤波器具有体积小、效率高、频率特性好等一系列优点。
因此，被广泛应用在信息处理、数据传输、抑制干扰等方面。
但因受运算放大器频带限制，通常用在较低频率范围。
根据对频率范围内的选择不同，可分为低通、高通、带通与带阻等四种滤波器，本实验仅对二阶有源低通、高通、带阻滤波器进行实验研究。
v ov i1． 低通滤波器对于图6-1的有源低通滤波器， 其幅频特性表达式为：()[]222211)(Q A j A n n vfωωωωω+−=⎪⎬=1R ω⎭⎪⎫−=+=)3/(1//121211f v n f f v A Q C C R R R A 式中 图6-1 低通滤波电路22 上式中：特征角频率ωn 就是截止角频率。
因此上限截止频率为，当 Q =0.707时，即Q 为增益的 倍，这就是巴特沃滤波器。
)2/(1RC f H π=352． 高通滤波器如图6-2所示的高通滤波电路，其幅频响应表达式：v ov i图6-2 高通滤波电路首先是：在完成下列内容之前，按照实验原理中截止频率的计算式计算出各原理图中的截止频率理论值；其次是，在实验前利用万用表测试出各原理图中每个电阻的阻值和电容值，再计算出各原理图中的截止频率计算值；最后是，完成了下列内容的测试后，在输出电压基本稳定的频率范围内计算出输出电压平均值理f 计算f O V ，考虑到Q 为增益的22倍，求出该幅频特性曲线中应该有的截止频率对应的输出电压值，即可测出其截止频率。
1、半导体器件PN结及半导体二极管、半导体三极管、场效应管。
2、基本放大电路共射极基本放大电路的组成及工作原理、放大电路的基本分析方法、放大器的工作点稳定问题、共集电极电路和共基极电路、场效应管放大电路。
3、集成运算放大电路电流源、差分放大电路、集成运算放大电路。
4、集成运算放大器的应用比例运算电路、求和电路、积分和微分电路、对数和指数电路、有源滤波器、电压比较器。
5、负反馈放大电路反馈的基本概念和分类、反馈放大器的方框图及放大倍数的一般表达式。
负反馈对放大电路的影响、负反馈放大电路的分析计算。
6、信号产生电路正弦波振荡电路的振荡条件、RC正弦波振荡电路、非正弦波发生电路。
7、功率放大电路互补对称功率放大电路。
三、课程的教学要求1、半导体二极管及其基本电路了解PN结的形成，理解PN结的单向导电性；掌握二极管的特性和主要参数；掌握稳压管的工作原理及限流电阻的选择。
掌握二极管的基本电路及分析方法。
2、半导体三极管及放大电路器件部分要求理解三极管的电流分配及放大原理。
重点掌握三极管的特性和主要参数。
在放大器的三种基本组态（共射、共基、共集）中，应重点掌握共射和共集电路的组成和工作原理。
图解分析法，主要用来确定静态工作点和分析动态工作过程，不要求用它来计算放大倍数。
小信号模型分析方法是分析放大器的一个重要工具。
要求理解H参数的引出、等效电路的建立、受控电源的概念，掌握用小信号等效电路计算放大电路的电压放大倍数、输入电阻和输出电阻的方法。
通过射极偏置电路的学习，掌握温度变化对静态工作点的影响，以及稳定静态工作点的原理。
3、场效应管放大电路了解结型场效应管的结构和工作原理，掌握结型场效应管放大电路的分析方法。
4、集成电路运算放大器了解集成电路运算放大器的组成、特点。
了解电流源电路的特点及在集成电路运算放大器的作用。
差分放大电路是模拟集成电路的重要组成单元，要求掌握工作原理及各项指标的计算。
5、信号的运算与处理电路重点掌握比例运算电路、加法电路、积分电路、微分电路，了解对数放大电路和电压比较器的工作原理。
模拟电路滤波器随着电子技术的不断发展，模拟电路滤波器在信号处理和通信领域中扮演着至关重要的角色。
滤波器是一种电路，它能够选择性地通过特定频率范围内的信号，同时抑制其他频率范围的信号。
滤波器可以用于信号增强、噪声消除、频带分割等各种应用。
一、低通滤波器低通滤波器是一种常见的滤波器，它能够通过低频信号，并抑制高频信号。
在模拟电路中，常见的低通滤波器有RC滤波器和RLC滤波器。
RC滤波器由一个电容和一个电阻组成，当信号频率高于截止频率时，电容器的阻抗下降，导致信号被滤除。
RLC滤波器则在RC滤波器的基础上增加了一个电感元件，进一步增强了滤波效果。
二、高通滤波器高通滤波器可以通过高频信号，并抑制低频信号。
常见的高通滤波器有RL滤波器和LC滤波器。
RL滤波器由一个电阻和一个电感组成，当信号频率低于截止频率时，电阻和电感串联，导致低频信号被滤除。
LC滤波器在RL滤波器的基础上增加了一个电容元件，进一步增强了滤波效果。
三、带通滤波器带通滤波器可以在特定的频率范围内传输信号，同时抑制其他频率。
常见的带通滤波器有LCR滤波器和陷波器。
LCR滤波器由一个电感、一个电容和一个电阻组成，能够选择性地传输特定频率范围内的信号，抑制其他频率。
陷波器则主要用于抑制特定频率的干扰信号。
四、带阻滤波器带阻滤波器（也称为陷波器）能够选择性地抑制特定频率范围的信号，同时通过其他频率的信号。
常见的带阻滤波器有RLC滤波器和陷波器。
RLC滤波器能够通过一定频率范围内的信号，抑制其他频率的信号。
陷波器则主要用于抑制特定频率的干扰信号。
五、滤波器设计在滤波器的设计中，我们需要确定合适的截止频率或中心频率，以及选择合适的滤波器类型和电路元件。
滤波器的性能指标包括通频带范围、滤波器坡降、传递函数和相移等。
根据具体的应用需求，我们可以选择不同类型和不同性能的滤波器。
六、滤波器应用滤波器广泛应用于各个领域，如音频处理、图像处理、通信系统和雷达等。
在音频系统中，低通滤波器用于去除高频噪声，高通滤波器用于去除低频杂音。
