毕业论文浅析冷轧带钢精整工艺及包装设备操作（2009 届）本科毕业论文题目：浅析冷轧带钢精整工艺及包装设备操作专题：专业：冶金工程班级：姓名：学号：指导教师：论文共35 页，其中：专题页，译文 6 页浅析冷轧带钢精整工艺及包装设备操作摘要冷轧板带材产品是板带材生产的最终产品，而冷轧板带材的精整工艺是提高产品质量的重要途径，其作用已显得越来越突出。
冷轧厂中最后一道工序是精整，是保证产品质量的关键。
精整的目的，要紧在于操纵成品的力学性能和工艺性能，操纵成品的精确厚度和良好的板形以获得高质量性能和表面状态的成品。
精整成效的好坏就成为了产品质量的关键，因此我们有必要将整个精整工艺及设备进行简单的论述。
精整工序是使冷轧带钢成为交货状态产品的重要生产工艺过程，它由带钢平坦机组、横切机组、纵切机组、重卷机组等组成，各机组最后一个工序差不多上用打包机对产品进行打包验收完成最终的生产过程。
因此本文结合武钢冷轧薄板总厂精整车间生产体会，重点对冷轧板带材的包装设备钢带打捆机等进行研究，进而解决如何提高板带材包装质量的问题。
关键词：精整，钢带打捆机，冷轧带钢Analysis of cold-rolled steel finishing process and packagingequipmentAbstractCold rolled strip of plate and strip products are the final products of wood production, and cold rolled strip finishing the process is to improve the product quality of an important way, its role has become increasingly prominent. Cold Rolling Mill in the final process is finishing, is the key to ensure product quality. The finishing main purpose is to control the mechanical properties of finished product and process performance, precise control of the thickness of the finished product and a good shape to obtain high-quality performance and the finished surface. The quality of finishing the effect of product quality has become a key, so we need to finish the whole process and equipment exposition simple.Finishing process is to deliver a state of cold-rolled steel products to become an important production process, its formation by the strip units, cross-cutting units, longitudinal units, heavy units, such as volumes, each unit is the last process to use product packaging balers final acceptance of the production process. Therefore this paper WISCO precision cold-rolled sheet plant inter-vehicle production experience, with a focus on cold rolled strip steel packaging equipment, packaging machines, such as research, and resolve how to improve the quality of board with the problem of packaging material.Key words: Finishing, strip packaging machines, cold rolled strip名目1绪论 (1)1.1板带材精整的背景及目的 (1)1.2国内研究应用精整包装现状及有用意义 (1)1.3精整过程中包装重要性 (2)1.4研究内容 (3)2 冷轧板带材精整工艺及设备概述 (4)2.1武钢冷轧二分厂精整 (4)2.2平坦机组 (7)2.3纵剪重卷机组 (8)2.4横剪机组 (11)3 包装设备及工艺的研究 (13)3.1成品包装方式 (13)3.1.1成品包装的要求 (13)3.1.2包装的分类及工艺 (14)3.2包装使用设备的优化 (16)3.2.1打捆机的作用及使用现状 (16)3.3包装线部分单机的工艺流程及工艺参数（以武钢二冷轧1#包装生产线为参考） (17)3.3.1包装机组带卷包装的前提条件 (17)3.3.2工艺技术参数 (18)3.3.3产能参数 (18)3.4包装工艺流程概述（以武钢二冷轧1#包装生产线为参考） (19)3.5包装操作 (20)3.5.1操作模式 (20)3.5.2步进梁运输机 (23)3.5.3地辊台 (24)3.5.4包纸机 (24)3.5.5钢卷提升小车 (25)3.5.6包铁皮机 (25)3.6.7自动周向打捆机 (26)3.5.8自动眼向打捆机 (28)3.5.8自动打捆机平面图及设计图 (29)3.6包装中导致的产品缺陷分析 (30)结论 (31)致谢 (33)参考文献 (34)附录A (35)附录B (36)附录C (37)1 绪论1.1冷轧带钢精整的背景及目的在2004—2007年末全球经济一片繁荣的大环境下，中国钢铁钢铁工业经历了一个大进展的黄金期，全国各大钢铁集团纷纷扩大规模引进国际先进技术和设备，都在积极的进行钢铁产业结构升级，其中钢铁的板带比值迅速增长。
浅析冷轧产品包装过程质量控制徐 亮（首钢京唐钢铁联合有限责任公司制造部，河北 唐山 063000）摘 要：本文从冷轧包装对产品的保护作用入手，分析包装过程质量控制的重要性，并详细阐述了包装过程质量控制要点，对其他生产企业提供了借鉴意义。
关键词：包装；过程质量控制；包装质量；包装方式中图分类号：TG96 文献标识码：A 文章编号：11-5004（2019）01-0223-2收稿日期：2018-12作者简介：徐亮，男，生于1978年，汉族，河北廊坊人，本科，中级工程师，研究方向：金属压力加工。
冷轧产品包装的目的，不仅只是使产品外表美观、标志明显，更重要的是使产品在发货吊运和存储过程中免受损坏和锈蚀，对产品质量起到保护作用[1]。
包装作业过程中，我公司冷轧产品品种多、规格多，同时依据客户运输距离及物流方式不同，分为多种包装方式。
为保证产品包装起到良好保护作用，过程质量控制是保证包装质量的重要环节。
1 包装材料分类目前冷轧包装所使用的包装材料按照使用的作用分为防锈性和防护性两大类[2]。
所谓防锈性包装材料是指钢卷在包装后的吊运、仓储、运输的过程中起到防水、防潮作用的包装材料，如复合工业膜、防锈纸。
所谓防护性包装材料是指钢卷在包装后的吊运、仓储、运输的过程中为了避免由于受到外力作用造成的表面质量缺陷(划伤、凹坑等)而使用的包装材料，如内外钢护板、内外钢护角、端部纤维板、内外纤维板、塑料护板、内外纸护角、钢捆带等。
包装简要流程如下：裸卷打包-防锈纸全封闭-工业膜全封闭-内外纸护角-内外钢护板-内外钢护角-周向、径向打包。
2 包装过程质量控制要求包装作为产品的“外衣”主要起防护作用。
包装方式不合适或包装质量不佳通常会造成锈蚀、压痕、破损等缺陷，影响用户使用，严重时可能导致材料降级或报废，给供需双方造成损失。
因此，任何情况下都应把保证产品质量作为过程质量控制的前提[3]。
2.1 防锈纸依据钢卷的品种选用相应的防锈纸。
冷轧钢带包装技术标准1.包装目的产品包装是为保持产品数量与质量的完整性而必需的一道工序，由于产品的包装直接影响到产品的价值与销售，因而对大多数产品来说，包装是产品运输，存储，销售不可缺少的必要条件。
为保护产品，提高产品储存效率，促进产品销售，特制定此包装技术要求。
2.钢带包装基本原则2.1 以保证产品质量为前提包装主要起保护作用，包装方式不合适或包装质量欠佳，通常会造成锈蚀、压痕、破损等缺陷，影响用户使用，严重时可能导致材料降级或报废，给供需双方造成损失，因此，任何情况下都要以保证产品质量为前提。
2.2 以满足用户需求为目标在竞争激烈的市场经济中，让用户满意是每个企业永远追求的目标。
在以后的生产过程中，当技术标准进行修改完善时，我们需要充分吸收用户的意见和建议，将其中基本的和共性的体现出来。
2.3 以适应现场生产要求为根本由于每个包装区的机组装备，生产场地等条件不同，因此在作技术要求时应充分考虑吊运设备，包装场地，仓库等因素，幷在此基础上制定适应现场生产要求的包装标准，确保生产稳定、顺行的要求。
2.4 以国内外先进企业的标准为依据由于我们是新成立的公司，在包装规范、标准、技术方面与国内外先进企业还存在一定的差距，因此需要参照借鉴国内外先进企业的成功经验，才能满足国内外用户的需求，2.5 以经济适用、安全环保、科技进步为指导应尽可能利用生产时产生的余材制作包装材料以降低成本，应根据运输距离远近、储运条件、气候条件、用户类型等因素提供多种形式的包装，实现经济性和实用性的统一。
应尽可能的采用可回收、可利用、可再生的材料，以保持生态平衡，实现可持续发展，应充分利用科学技术进步的成果，积极稳妥的采用新的包装材料和包装方式。
3.包装需要的原料气相防锈纸、塑料薄膜、塑料外护角、侧护板、钢内护角、钢外护角、外周护板、内周护板、捆带、锁扣、锁扣垫、胶带纸等4.包装需要的原料的技术要求4.1 气相防锈纸：4.1.1类别：加骨气相防锈纸;平纹气相防锈纸。
贝钢集团冷轧镀锌产品包装操作规程及质量技术要求根据国家冷轧产品包装的相关要求，结合本公司多年的包装经验及贝钢集团冷轧镀锌产品的相关特点，本着保证包装质量，降低生产成本的目的，特制定本包装方式及相关技术要求。
一、规程和技术要求制定原则：充分考虑冷轧镀锌产品销售距离的远近；产品的销售地域；仓储时间的长短；运输方式及运输条件；环境气候等客观因素对产品的影响，特制定以下三种基本产品包装方式：钢卷简包、钢卷普包、钢卷精包等。
〔今后根据产品生产情况和用户的需要，可进一步增加冷轧镀锌钢卷卧卷托架包装、极薄〔厚度小于〕镀锌卷立式包装等其他包装方式，现阶段暂不做该两种方式的考虑。
〕同时规定冷轧钢卷包装的操作方法和包装材料的规格及类型，确保冷轧镀锌钢卷包装满足存储和运输的质量要求。
二、适用范围：适用于唐山贝钢冷轧镀锌成品钢卷的包装。
三、操作步骤、方法及步骤材料的尺寸、规格：按照以下步骤可完成冷轧镀锌钢卷的包装，需特别强调的是，在包装过程中涉及防锈纸、卷芯纸及塑料薄膜的所有搭接部位必需用粘胶带粘接，使钢卷构成密封环境，到达最正确防锈效果。
简包装〔本包装方式成本单价较低，但对钢卷端面防护效果差，推荐适用范围为京津塘地区直供、极短期储存的用户；适用产品为轧后冷硬卷及存在严重不可修复的塔形、溢出边的冷轧镀锌卷以及卷径小于750mm的冷轧镀锌卷〕冷轧镀锌卷简易包装图.1 垫外包板将外包板平铺在包装台架上，包装台架由两根垫木平行摆放，间距根据钢卷实际宽度调整；技术要求:1 宽度为等于带钢宽度Ｂ或为Ｂ+0 -50 mm。
2 钢质包板厚度～；塑料包板厚度为～。
3 外表质量较好的一面朝上；4 使用塑料包皮时，毛面朝上，光面朝下；5 外包板的搭接量为150～200mm。
3.1.2 铺防锈纸；3.1.2.1将满足规格的防锈纸平铺在包装平台上的外包板中部；.2.2 防锈纸两端卷起，中部打开，但不超过单张外包板长度，防止踩踏防锈纸，同时利于包装现场的整洁美观。
钢卷包装技术标准及设计方案(兰溪厚生金属包装材料有限公司提供)钢卷包装技术标准1. 包装目的钢卷包装可使钢卷在储存和运输中免受损害，但同时也会使产品成本增加。
因此，采用何种包装工艺可以降低成本，是市场经济条件下每个生产厂都应关注和研究的问题产品包装是为保证产品数量与质量的完整性而必需的一道工序，于产品的包装直接影响到产品的价值与销售，因而对大多数产品来说，包装是产品运输，存储，销售不可缺少的必要条件。
为保护产品，提高产品储存效率，促进产品销售，特提供此包装技术设计方案。
2. 包装等级钢卷包装有2种工艺：一是简易包装。
钢卷卷取完成后在外圆上捆扎l～3道钢带进行固定该工艺适于热轧卷、冷硬卷以及短途运输且运辕条件较好的钢卷；二是精包装。
按照包装工艺要求，将不同的包装材料包裹在钢卷的外表面并捆扎定型，该工艺适于冷轧板尤其是硅钢板等。
如今生产厂家对于包装技术的要求日益增强，传统简易包装弊端日益浮现，简易已经开始慢慢淘汰，更精细的包装已经慢慢进入各类大型钢卷产业。
包装等级适用范围简易包装冷硬商品卷等精包装镀锌商品卷等彩涂商品卷等一、简易包装技术标准1.简易包装需要的材料钢捆带、钢内护角、钢外护角、锁扣。
2.需要材料的技术要求钢捆带基板参考牌号 Q235 抗拉强度不小于表面状态发蓝伸长率(%)不小于公称厚度公称宽度 32 反复弯曲次数不小于 1700 3 3钢内护角宽度为35mm+60mm，厚度为，φ508mm，表面镀锌或涂漆。
钢外护角宽度为45mm+75mm，厚度为，表面镀锌或涂漆。
锁扣：、×32×50mm原料的技术条件应满足以下要求：抗拉强度≥700MPa，断裂伸长率≥3%3. 简易包装操作规程包装前的准备工作详细了解钢卷的吨位、宽度、直径，准备所需要的包装材料。
包装步骤将钢卷吊运至包装平台上装上两侧钢外护角，规范护角接口位置，用两道周向捆带压紧，锁扣位置应尽量在时钟12点上并处于同一水平线上，在捆带收紧时，护角翘起部分使用橡胶锤敲平。
新美达科技材料有限公司冷轧钢带包装技术标准2011-01-03发布2011-01-03实施新美达科技材料有限公司发布前言本标准由新美达科技材料有限公司提出。
本标准由新美达科技材料有限公司质量部起草。
本标准由新美达科技材料有限公司生产部校对。
本标准属于试行文件，日后会根据需要做调整或更改。

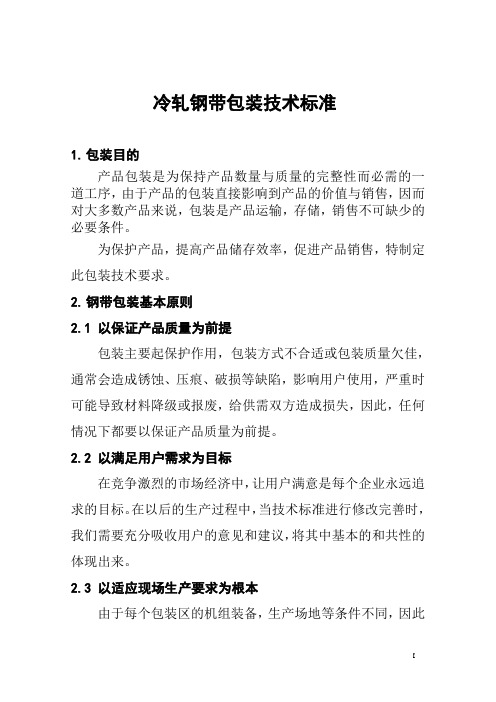

冷轧钢带包装技术标准1.包装目的产品包装是为保证产品数量与质量的完整性而必需的一道工序，由于产品的包装直接影响到产品的价值与销售，因而对大多数产品来说，包装是产品运输，存储，销售不可缺少的必要条件。
为保护产品，提高产品储存效率，促进产品销售，特制定此包装技术要求。
2.钢带包装基本原则2.1以保证产品质量为前提包装主要起保护作用，包装方式不合适或质量欠佳，通常会造成锈蚀、压痕、破损等缺陷，影响用户使用，严重时可能导致材料降级或报废，给供需双方造成损失，因此，任何情况下都要以保证产品质量为前提。
2.2以满足用户需求为目标在竞争激烈的市场经济中，让用户满意是每个企业永远追求的目标。
在以后的生产过程中，当技术标准进行修改完善时，我们需要充分吸收用户的意见和建议，将其中基本的和共性的体现出来。
2.3以适应现场生产要求为根本由于每个包装区的机组装备，生产场地等条件不同，因此在作技术要求时应充分考虑吊运设备，包装场地，仓库等因素，幷在此基础上制定适应现场生产要求的包装标准，确保生产稳定、顺畅的要求。
2.4以国内外先进企业的标准为依据由于我们是新成立的公司，在包装规范、标准、技术方面与国内外先进企业还存在一定的差距，因此需要参照借鉴国内外先进企业的成功经验，才能满足国内外用户的需求，2.5以经济适用、安全环保、科技进步为指导应尽可能利用生产时产生的余材制作包装材以降低成本，应根据运输距离远近、储运条件、气候条件、用户类型等因素提供多种形式的包装，实现经济性和实用性的统一。
应尽可能的采用可回收、可利用、可再生的材料，以保持生态平衡，实现可持续发展，应充分利用科学技术进步的成果，积极稳妥的采用新的包装材料和包装方式。
