钢卷包装方式探讨

第１章绪论１．２卷装金属板材的运输性质１．２．１包装钢卷的包装，主要用于防止钢板在搬运过程中受到物理损坏、防止钢卷受到各类水湿和汗湿、防止钢卷受到各种化学物质的腐蚀。

黑色板材一般裸装运输，而其它板材则经严格包装。

目前钢卷包装在技术上己比较成熟，加工完成后的钢板，卷成钢卷，用一环带将其绑妥固定，之后进行包装。

图１．１为钢卷的典型包装结构。

图１．１典型钢卷的包装Ｆｉｇ１．１Ｔｈｅｔｙｐｉｃａｌｐａｃｋｉｎｇｏｆｓｔｅｅｌｃｏｉｌ附注：１）径向包装带（ｒａｄｉａｌｓｔｒａｐ），一般为５道，但直径大于１．５ｍ的钢卷常用６道，用以固定包装材料；２）环周包装带（ｃｉｒｃｕｍｆｅｒｅｎｔｉａｌｓｔｒａｐ），一般为５道，用以固定包装材料；３）边缘防护板（ｃａｒｄｂｏａｒｄｅｄｇｅｐｒｏｔｅｃｔ００，内外边共用４边，由硬纸板构成，用以防止内卷边和外卷边在搬运中受物理损坏：４）包装带紧固锁（ｓｅａｌｆｏｒｓｔｒａｐ），每环周包装带上各一个，用以紧固包装带；５）紧同锁防护（ｓｅａｌｐｒｏｔｅｃｔｏｒｃｉｒｃｕｍｆｅｒｅｎｔｉａｌｓｔｒａｐ），每紧固锁上各一个，用以防止包装带的紧同锁受损；６）１５０１．１塑料膜（１５０ｐｐｌａｓｔｉｃｆｉｌｍ），只有精制金属板材才设置；一般为１道，若用１００１Ｊ塑料膜则常设置２道；用于防止包件内产生的汗水、雨水、海水、化学物质等对钢卷造成腐蚀：７）ＶＣＩ防护纸（ｐａｐｅｒｗｉｔｈＶＣＩ），一般为１道，常用牛皮纸制成，用以防止塑料膜受损；８）外层金属板（ｏｕｔｅｒｍｅｔａｌｃｏｌｌａｒ），一般为１道，用以保护包装材料；·２－第３章钢卷的积载图３．３多卷钢的积载ｏｆｓｔｅｅｌｃｏｉｌｓＦｉｇ３．３Ｔｈｅｓｔｏｗａｇｅ我们仅对图３．４所示的立式钢卷，才建议立式积载。

｜垒ｌ３．４立式钢卷的积载Ｆｉｇ３．４Ｔｈｅｓｔｏｗａｇｅｏｆ‘‘Ｅｙｅｔｏｓｋｙ”ｓｔｅｅｌｃｏｉｌｓ３．３．２大量钢卷在普通舱内的积载·小于６ｔ钢卷的积载小于６ｔ的钢卷在舱内纵向积载时，可采用单层积载方式，一般带１个或２个锁卷，如图３．５（ａ）、（ｂ）所示。

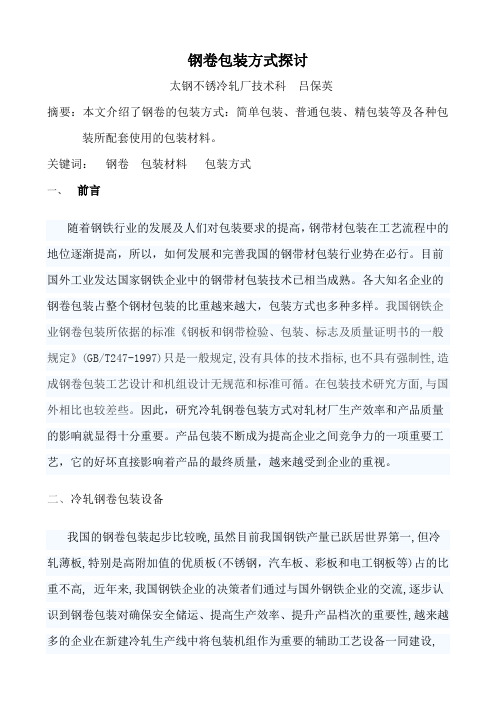

钢卷包装方式探讨太钢不锈冷轧厂技术科吕保英摘要：本文介绍了钢卷的包装方式：简单包装、普通包装、精包装等及各种包装所配套使用的包装材料。

关键词：钢卷包装材料包装方式一、前言随着钢铁行业的发展及人们对包装要求的提高，钢带材包装在工艺流程中的地位逐渐提高，所以，如何发展和完善我国的钢带材包装行业势在必行。

目前国外工业发达国家钢铁企业中的钢带材包装技术已相当成熟。

各大知名企业的钢卷包装占整个钢材包装的比重越来越大，包装方式也多种多样。

我国钢铁企业钢卷包装所依据的标准《钢板和钢带检验、包装、标志及质量证明书的一般规定》(GB/T247-1997)只是一般规定,没有具体的技术指标,也不具有强制性,造成钢卷包装工艺设计和机组设计无规范和标准可循。

在包装技术研究方面,与国外相比也较差些。

因此，研究冷轧钢卷包装方式对轧材厂生产效率和产品质量的影响就显得十分重要。

产品包装不断成为提高企业之间竞争力的一项重要工艺，它的好坏直接影响着产品的最终质量，越来越受到企业的重视。

二、冷轧钢卷包装设备我国的钢卷包装起步比较晚,虽然目前我国钢铁产量已跃居世界第一,但冷轧薄板,特别是高附加值的优质板(不锈钢，汽车板、彩板和电工钢板等)占的比重不高, 近年来,我国钢铁企业的决策者们通过与国外钢铁企业的交流,逐步认识到钢卷包装对确保安全储运、提高生产效率、提升产品档次的重要性,越来越多的企业在新建冷轧生产线中将包装机组作为重要的辅助工艺设备一同建设,而且装备的自动化程度也有了显著提高。

例如本钢的镀锌钢卷采用全自动化包装；武钢冷轧厂的钢卷采用全自动化包装和半自动包装；上海宝钢汽车板冷轧卷采用全自动化包装和半自动包装；冷轧钢板采用半自动包装。

太钢的硅钢卷采用半自动化包装；其余大部分钢厂钢卷板采用人工手动包装。

不论哪种包装都关系包装质量、包装生产效率、包装发运质量等。

钢卷包装是钢卷储存、运输的重要保护措施。

冷轧钢卷供货一般是按规定剪成板材或带材两种，以带材为主。

钢卷包装实施措施1. 引言钢卷是一种重要的金属材料，在运输和储存过程中需要进行合适的包装以保护其质量和表面光洁度。

钢卷包装实施措施的目的是确保钢卷在整个供应链中的安全性、易操作性和保护性。

本文档将介绍钢卷包装的实施措施，包括包装材料的选择、包装过程的步骤和包装质量控制要点。

2. 包装材料选择合适的包装材料对于保护钢卷的质量和表面光洁度至关重要。

以下是常用的钢卷包装材料：•钢卷外包装材料：常用的钢卷外包装材料有塑料薄膜、胶带等，主要起到防尘、防潮和保护钢卷表面防止划伤等作用。

•内包装材料：在钢卷外包装材料的基础上，可以使用适当的内包装材料来增加包装的保护性能。

常用的内包装材料有纸板、泡沫等，可以起到缓冲、防震和固定钢卷的作用。

•配料标识标牌和防盗标签：为了方便货物管理和追溯，可以在钢卷包装上粘贴配料标识标牌和防盗标签。

配料标识标牌包含了钢卷的规格、批次号、生产日期等信息，防盗标签可以防止货物被非法打开和偷盗。

3. 包装过程步骤钢卷包装的过程需要严格按照一定的步骤进行，以确保包装的质量和效果。

步骤一：准备好包装材料和工具在进行钢卷包装之前，需要准备好所需的包装材料和工具，包括钢卷外包装材料、内包装材料、胶带、剪刀等。

步骤二：清洁钢卷表面在进行包装之前，需要先对钢卷表面进行清洁处理，以确保表面没有污染物和杂质。

步骤三：包装钢卷1.将钢卷放置在适当的位置，确保钢卷不会滚动或移动。

2.用塑料薄膜或纸板等材料将钢卷进行外包装，确保钢卷的表面完全被覆盖，并用胶带固定。

3.根据需要，可以在钢卷外包装的基础上添加适当的内包装材料，以增加包装的保护性能。

4.将配料标识标牌和防盗标签粘贴在钢卷包装上，确保标识标牌上的信息清晰可见。

步骤四：包装质量控制在完成钢卷包装之后，需要进行包装质量的检查和控制，以确保包装的质量符合要求。

包装质量控制包括以下内容：•外包装是否完好，没有破损和松动。

•钢卷是否牢固地固定在包装内。

•配料标识标牌和防盗标签是否粘贴牢固，信息是否清晰可见。

钢卷包装技术标准及设计方案(兰溪厚生金属包装材料有限公司提供)钢卷包装技术标准1. 包装目的钢卷包装可使钢卷在储存和运输中免受损害，但同时也会使产品成本增加。

因此，采用何种包装工艺可以降低成本，是市场经济条件下每个生产厂都应关注和研究的问题产品包装是为保证产品数量与质量的完整性而必需的一道工序，于产品的包装直接影响到产品的价值与销售，因而对大多数产品来说，包装是产品运输，存储，销售不可缺少的必要条件。

为保护产品，提高产品储存效率，促进产品销售，特提供此包装技术设计方案。

2. 包装等级钢卷包装有2种工艺：一是简易包装。

钢卷卷取完成后在外圆上捆扎l～3道钢带进行固定该工艺适于热轧卷、冷硬卷以及短途运输且运辕条件较好的钢卷；二是精包装。

按照包装工艺要求，将不同的包装材料包裹在钢卷的外表面并捆扎定型，该工艺适于冷轧板尤其是硅钢板等。

如今生产厂家对于包装技术的要求日益增强，传统简易包装弊端日益浮现，简易已经开始慢慢淘汰，更精细的包装已经慢慢进入各类大型钢卷产业。

包装等级适用范围简易包装冷硬商品卷等精包装镀锌商品卷等彩涂商品卷等一、简易包装技术标准1.简易包装需要的材料钢捆带、钢内护角、钢外护角、锁扣。

2.需要材料的技术要求钢捆带基板参考牌号 Q235 抗拉强度不小于表面状态发蓝伸长率(%)不小于公称厚度公称宽度 32 反复弯曲次数不小于 1700 3 3钢内护角宽度为35mm+60mm，厚度为，φ508mm，表面镀锌或涂漆。

钢外护角宽度为45mm+75mm，厚度为，表面镀锌或涂漆。

锁扣：、×32×50mm原料的技术条件应满足以下要求：抗拉强度≥700MPa，断裂伸长率≥3%3. 简易包装操作规程包装前的准备工作详细了解钢卷的吨位、宽度、直径，准备所需要的包装材料。

包装步骤将钢卷吊运至包装平台上装上两侧钢外护角，规范护角接口位置，用两道周向捆带压紧，锁扣位置应尽量在时钟12点上并处于同一水平线上，在捆带收紧时，护角翘起部分使用橡胶锤敲平。

提高卷包装防锈能力的包装技术【摘要】冷轧产品为了防锈，包装时在防锈纸外面增加塑料袋以达到全封闭的目的。

包装作业中，塑料袋很容易被内包板划破，针对这一老大难的问题，开发了一种辅助作业工具，使用该工具可以有效保护塑料袋不被划破，从而对产品的全封闭防锈起到了保障作用。

前言冷轧产品相比热轧产品，对包装、仓储有很高的要求，为了防锈，产品除生产过程中在表面涂上一层防锈油膜外，还要包上防锈纸。

防锈纸的防锈功能是通过涂在防锈原纸上的气相缓蚀剂（VIA）缓慢挥发，在钢卷周围形成保护性气氛而实现，一旦防锈纸破损，保护性气氛就会被破坏，故从防锈角度来讲，需在钢卷周围形成小范围的密闭空间。

实际上，防锈纸易在吊运过程中被钢卷边部快口划破，使密封的效果大受影响，因此，对一些运输距离较远、仓储时间较长的产品，还要在防锈纸外面套上一个塑料袋，以增强封闭的效果，从而更好地防锈。

一、原有技术及存在的问题钢卷的包装分为内包装和外包装两个大的环节，内包装主要是起到防锈作用，外包装主要是添加保护性材料，以免运输、吊运等环节中发生机械性损伤。

典型的包装工艺如下：来料确认包内周防锈纸包外周防锈纸包内外纸护角套塑料袋放内外包板周、径向打捆标识入库按上述包装工艺，套好塑料袋后，紧接着要放内包板。

当钢卷进行放置内包板的时候，目前采取直接把铁皮内包板卷成筒状从一端放进钢卷内圈，然后推到钢卷另外一端。

由于铁皮是剪板机剪切出来的，有毛边而且有尖角，在没有任何保护的情况下直接人工推入很容易把内圈的密封塑料袋划破而失去密封作用，从而使防锈纸的防锈效果降低甚至起不到防锈作用。

另外上述作业方式存在安全隐患，可能会造成另一端接包板的作业人员的手腕被弹开的内包板划伤的情况发生。

现有包装技术作业示意：1、放内包板2、内包板放入过程中划破塑料袋3、塑料袋破损部位放大面对竞争日益激烈的产品市场，由于钢卷表面质量而引起的用户异破损处放大照片12 3议将直接影响到集团的信誉，尤其是对广本公司等重点用户影响更大。

1.范围本标准规定了钢卷开平板及包装的技术要求、包装、检验方法、检验规则、标识和贮运方法。

本标准适用于外径≤1800、内径480~610、卷重≤10吨冷轧低碳钢卷板、电解卷板、彩涂卷板、 镀锌卷板、热轧酸洗卷板（σ b ≤510Mpa ）、不锈钢卷板（最大1.5mm ）的开平板及包装。

2.引用文件Q/MGB 458-2003 冷连轧和镀锌钢板及钢带包装、标志及质量证明书的一般规定 GB/T 247-1997 钢板和钢带检验、包装、标志及质量证明书的一般规定 GB/T14188-93 气相防锈包装材料选用通则 HG/T 2408-92 牛皮纸压敏胶粘带 YB/T025-2002 包装用钢带 Q/MGBZ 10-2004 闭式锁扣 Q/MGBZ 10-2004 板包装木托架 Q/MGBZ 10-2004 直纸护角BZ/W-03-43 开平作业指导书 BZ/W-02-46 板垛包装作业指导书 BZ/W —31 工艺流程传送卡使用规定 定置管理图3.要求 3．1 总则钢卷开平板及板垛包装应符合本标准的要求，并按BZ/W-03-43、BZ/W-02-46技术文件的规定操作。

3．2外观开平钢板表面应平整、无杂物、无损伤，边部无损坏。

3．3尺寸、允许公差及不平度3．3．1开平板尺寸及允许公差见图1、表1。

图1 开平板的主要尺寸 图2 标识在板垛中的位置3.3.2.1 不平度的范围及检验方法见表1、图3：图3 开平板不平度检验4．包装4.1包装材料4.1.1包装用钢带的抗拉强度应满足YB/T025-2002标准Ⅳ-Ⅵ组别的要求,宽度＞31.75mm、厚度＞0.7-1.0mm；气相防锈纸应符合GB/T14188-93；胶带纸宽度60-80mm、长度25-50m，其他性能应满足HG/T 2408-92标准的要求。

材料应具有产品质量说明书或产品质量检验单。

4.1.2木托架、锁扣、直纸护角应符合本企业标准：Q/MGBZ 10-2004板包装木托架、Q/MGBZ 10-2004闭式锁扣、Q/MGBZ 10-2004 直纸护角。

1.装箱指南1.1包装考虑要素⚫通常来说没有标准的钢卷尺寸，所以包装尺寸具有不确定性⚫装/卸货国家的运输限制条件⚫集装箱的最大点载荷决定了每个集装箱装载钢卷数量⚫作用在船和集装箱上的外部力量1.2 装箱指导⚫集装箱壁和门不能用作货物紧固点⚫钉子紧固角度尽可能在载荷方向上⚫原则上，紧固应该朝着货物重心⚫必须采取预防措施来防止钢卷的滚动，倾倒，跳动和滑动2.装箱方案钢卷的装箱方式主要有竖卷及卧卷两种，本指南主要探讨的是卧卷。

以下信息描述了安全包装卧卷集装箱的考虑因素，程序步骤，设备和所需材料标准。

2.1 集装箱的装载为防止对集装箱的破坏，必须要考虑铲车，以及货物在集装箱中的移动。

装箱之前，我们必须知道以下：⚫钢卷沿集装箱长度方向靠中间纵向放置⚫钢卷的中轴方向与集装箱长度方向垂直⚫重量沿集装箱长度方向轴上均匀分布⚫较重的钢卷要放在集装箱叉齿孔位置⚫装载时，如有必要，厚木料要铺在集装箱地板上以均匀分散铲车的重量（针对轮子窄的铲车而言）。

铲车进入集装箱的斜坡设计在坡头处要是平的。

这能够保证铲车和货物的重量移动从斜坡到平面时，在金属斜坡上而不是在集装箱地板上⚫集装箱地板上要钉上一排木轨，钢卷放在木轨上。

木轨使得重量能够更有效地分布在集装箱地板上，目标是达到地板所承受的重量分布≤5T每平方米2.2 防止钢卷的滚动，倾倒，跳动和滑动勿容置疑，如果不采取任何的紧固措施，由于恶劣的海洋和空气条件造成的船只倾斜和摇摆，钢卷可能在集装箱内跳上跳下，这种跳动会很容易损坏集装箱甚至造成更严重的后果。

我们所采取的加固措施，主要是为了防止在集装箱内钢卷的滚动，倾倒，跳动和滑动这四种比较常见的现象，采用的加固材料主要是木条、木塞、钢丝绳及辅助设备。

3.装箱实例介绍3.1钢卷、绑扎材料、操作工具介绍3.1.1 钢卷全称：热镀锌钢卷制造商：鞍钢股份有限公司（Angang Steel Company Limited）净重/毛重（KG）：6810/6860 KGS规格：2mm*1250mm*C钢卷尺寸：Length: 128cm Width: 113cm Height: 113cm1.13m1.13m1.28m图一：钢卷实图3.1.2 底条3.1.3 横档3.1.4 侧档3.1.5 梯形木塞LLLW*HL1L2HW≈35°3.1.6 钢丝绳3.1.7 花夹3.1.8 花篮3.1.9 打钉枪钉子长度（建议长度：13.5cm）必须与木料尺寸相匹配，3.2装箱步骤及图示钢卷装箱采用卧卷装法：步骤一：依照钢卷的数量、单卷毛重确定每卷钢卷合理的配装位置。

钢板钢卷适合那些防锈包装？如何选择钢板钢卷的防锈包装？
随着市场经济的发展，工业钢铁行业对包装要求的提高，钢带钢板卷材等用的包装在技术要求上也越来越高。

目前钢卷包装材料不仅要能保护钢卷在储运过程中防冲击、防水、防压等，还需要具备防锈防潮防尘等功效。

钢卷一般是不锈钢板(卷)、热、冷轧板(卷)、镀锌板(卷)等，其重量一般都在半吨以上，因此体积大包装难度高，运输过程环境不可控，因此钢卷的包装选择也成为一大难题。

的皱纹夹丝纸，可以用于缠绕包装机上，对钢卷，轴承等环形金属产品进行缠绕包装。

这种包装密封效果好，耐磨损，隔绝氧气，防止生锈。

皱纹夹丝防锈纸是以中性原木浆皱纹牛皮纸为主要原料，复合编织布、PP/PE塑料膜等材料。

此款皱纹夹丝防锈纸中添加了VCI气化性防锈剂，具有气化防锈、拉伸性能好、回缩力强、耐穿刺性能好等优点。

皱纹夹丝防锈纸
皱纹夹丝防锈纸是适用于大型钢材、铜材等板材、卷材、大型机械的防锈包装，目前已广泛用于钢卷自动包装，均能达到防锈抗氧化、防潮、防尘等效果。

针对需要防锈性能更强的的皱纹夹丝防锈纸，需要保证包装钢板钢卷时的完整性和密封性，或者选择皱纹夹丝防锈纸中编织加强型/条丝加强型的防锈纸。

以上是关于钢卷等环形金属产品的防锈包装纸——皱纹夹丝防锈纸的介绍。

若需要完整的防锈缠绕纸包装的整套方案，欢迎评论交流！。
