华为ospf多区域配置

华为实训9路由器动态路由协议OSPF多区域的配置（1）实验目的：掌握多区域OSPF配置技术实训技术原理：OSPF开放式最短路径优先协议，是目前网络中应用最广泛的路由协议之一。

(1)自治系统（Autonomous System）一组使用相同路由协议交换路由信息的路由器，缩写为AS。

(2)骨干区域（Backbone Area）OSPF划分区域之后，并非所有的区域都是平等的关系。

其中有一个区域是与众不同的，它的区域号（Area ID）是0，通常被称为骨干区域。

骨干区域负责区域之间的路由，非骨干区域之间的路由信息必须通过骨干区域来转发。

对此，OSPF有两个规定：1，所有非骨干区域必须与骨干区域保持连通；2，骨干区域自身也必须保持连通。

但在实际应用中，可能会因为各方面条件的限制，无法满足这个要求。

这时可以通过配置OSPF虚连接（Virtual Link）予以解决。

(3)虚连接（Virtual Link）虚连接是指在两台ABR之间通过一个非骨干区域而建立的一条逻辑上的连接通道。

它的两端必须是ABR，而且必须在两端同时配置方可生效。

为虚连接两端提供一条非骨干区域内部路由的区域称为传输区（Transit Area）。

(4)区域边界路由器ABR（Area Border Router）该类路由器可以同时属于两个以上的区域，但其中一个必须是骨干区域。

ABR 用来连接骨干区域和非骨干区域，它与骨干区域之间既可以是物理连接，也可以是逻辑上的连接。

实验内容：构建OSPF多区域连接到骨干区域上实验拓扑：图中所有的路由器都运行OSPF，并将整个自治系统划分为3个区域。

其中Router A和Router B作为ABR来转发区域之间的路由。

配置完成后，每台路由器都应学到AS内的到所有网段的路由。

实验设备：路由器2台,v.35dte线缆1条,v.35dce线缆1条实验步骤：(1)配置各接口的IP地址（对路由器的以太口和同步串口配置IP地址，过程请同学们自己完成）(2)配置OSPF基本功能#配置Router A。

华为AR2240路由器为OSPF多区域配置教程宽带路由器在一个紧凑的箱子中集成了路由器、防火墙、带宽控制和管理等功能，具备快速转发能力，灵活的网络管理和丰富的网络状态等特点。

OSPF 协议可以将整个自治系统划分为不同的区域(Area)，下面我们就来看看详细的配置方法，需要的朋友可以参考下方法步骤1、先将设计区域在逻辑上划分区域，分为主干区域0、区域1、区域2。

2、配置骨干区域路由器，在R1、R3、上创建OSPF进程，并在骨干区域0视图下通告总部网段。

3、配置骨干区域路由器，在R2、R4上创建OSPF进程，并在骨干区域0视图下通告总部网段。

4、配置非骨干区域路由器，在R5上创建OSPF进程，创建并进入区域1，并通告相应网段。

在相关路由器R1、R3上创建区域1，并将于R5相连的接口通告。

(R1、R3配置在步骤2。

)5、配置非骨干区域路由器，在R6上创建OSPF进程，创建并进入区域2，并通告相应网段。

在相关路由器R2、R4上创建区域2，并将于R6相连的接口通告。

(R2、R4配置在步骤3。

)6、完成上述配置后，查看各区域电脑的连同性。

相关阅读：路由器安全特性关键点由于路由器是网络中比较关键的设备，针对网络存在的各种安全隐患，路由器必须具有如下的安全特性：(1)可靠性与线路安全可靠性要求是针对故障恢复和负载能力而提出来的。

对于路由器来说，可靠性主要体现在接口故障和网络流量增大两种情况下，为此，备份是路由器不可或缺的手段之一。

当主接口出现故障时，备份接口自动投入工作，保证网络的正常运行。

当网络流量增大时，备份接口又可承当负载分担的任务。

(2)身份认证路由器中的身份认证主要包括访问路由器时的身份认证、对端路由器的身份认证和路由信息的身份认证。

(3)访问控制对于路由器的访问控制，需要进行口令的分级保护。

有基于IP地址的访问控制和基于用户的访问控制。

(4)信息隐藏与对端通信时，不一定需要用真实身份进行通信。

通过地址转换，可以做到隐藏网内地址，只以公共地址的方式访问外部网络。

一、实验目的本次实验旨在通过华为网络设备，掌握网络配置的基本技能，熟悉华为设备的配置界面和命令，并能够独立完成以下任务：1. 配置IP地址2. 宣告OSPF3. 引入默认路由4. 路由汇总5. 配置完全Stub区域6. 修改接口Cost实现合理分流，确保来回路径一致7. 修改网络类型，加快收敛8. 配置出口NAT，实现外网连通性9. 增强安全性二、实验环境1. 华为交换机：S5700-28P2. 华为路由器：AR22003. 实验软件：华为eNSP（企业网络仿真器）三、实验步骤1. 配置IP地址- 在交换机上配置VLAN，并为其分配Access接口。

- 为路由器接口配置IP地址。

2. 宣告OSPF- 在路由器上启用OSPF协议。

- 配置OSPF进程ID。

- 宣告OSPF网络。

3. 引入默认路由- 在路由器上配置默认路由，指向下一跳路由器。

4. 路由汇总- 配置路由汇总，减少路由表项。

5. 配置完全Stub区域- 在OSPF区域中配置完全Stub区域，禁止区域内的路由器学习其他区域的路由信息。

6. 修改接口Cost实现合理分流- 根据网络流量需求，修改接口Cost值，实现合理分流。

7. 修改网络类型，加快收敛- 根据网络需求，修改OSPF网络类型，加快收敛速度。

8. 配置出口NAT，实现外网连通性- 配置NAT地址转换，实现内网设备访问外网。

9. 增强安全性- 配置访问控制列表（ACL），限制对网络设备的访问。

- 配置IPsec VPN，保障数据传输安全。

四、实验结果与分析1. 成功配置了IP地址、OSPF、默认路由、路由汇总、完全Stub区域等。

2. 修改接口Cost值，实现了合理分流。

3. 修改网络类型，加快了收敛速度。

4. 配置出口NAT，实现了外网连通性。

5. 增强了网络设备的安全性。

五、实验总结通过本次实验，我们掌握了以下技能：1. 华为设备的配置界面和命令。

2. 网络配置的基本技能。

3. OSPF多区域配置的规划和实施。

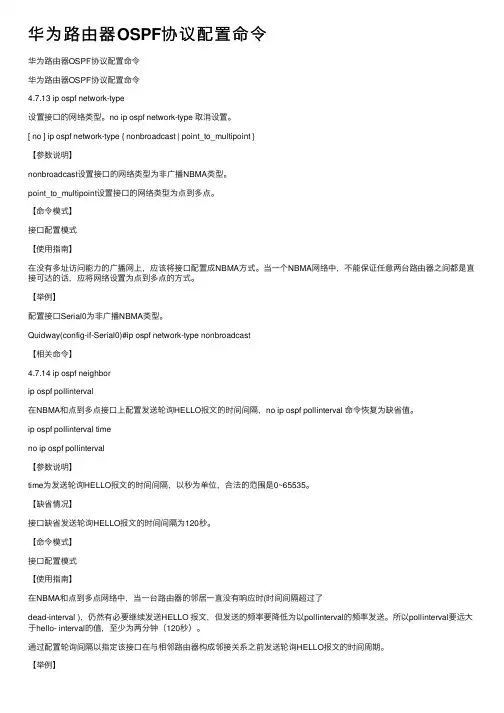

华为路由器OSPF协议配置命令华为路由器OSPF协议配置命令华为路由器OSPF协议配置命令4.7.13 ip ospf network-type设置接⼝的⽹络类型。

no ip ospf network-type 取消设置。

[ no ] ip ospf network-type { nonbroadcast | point_to_multipoint }【参数说明】nonbroadcast设置接⼝的⽹络类型为⾮⼴播NBMA类型。

point_to_multipoint设置接⼝的⽹络类型为点到多点。

【命令模式】接⼝配置模式【使⽤指南】在没有多址访问能⼒的⼴播⽹上，应该将接⼝配置成NBMA⽅式。

当⼀个NBMA⽹络中，不能保证任意两台路由器之间都是直接可达的话，应将⽹络设置为点到多点的⽅式。

【举例】配置接⼝Serial0为⾮⼴播NBMA类型。

Quidway(config-if-Serial0)#ip ospf network-type nonbroadcast【相关命令】4.7.14 ip ospf neighborip ospf pollinterval在NBMA和点到多点接⼝上配置发送轮询HELLO报⽂的时间间隔，no ip ospf pollinterval 命令恢复为缺省值。

ip ospf pollinterval timeno ip ospf pollinterval【参数说明】time为发送轮询HELLO报⽂的时间间隔，以秒为单位，合法的范围是0~65535。

【缺省情况】接⼝缺省发送轮询HELLO报⽂的时间间隔为120秒。

【命令模式】接⼝配置模式【使⽤指南】在NBMA和点到多点⽹络中，当⼀台路由器的邻居⼀直没有响应时(时间间隔超过了dead-interval )，仍然有必要继续发送HELLO 报⽂，但发送的频率要降低为以pollinterval的频率发送。

所以pollinterval要远⼤于hello- interval的值，⾄少为两分钟（120秒）。

华为交换机ospf的配置方法步骤华为路由器如何去配置OSPF协议，在配置过程中，我们要怎样去操作，具体步骤是什么，不知道的朋友可以看看以下有关华为交换机ospf配置方法，希望对大家有帮助!华为交换机ospf配置方法1、系统视图下启动OSPF进程请根据需求，在相应的华为路由器、华为交换机上进行以下配置。

步骤1执行命令system-view，进入系统视图。

步骤2 执行命令ospf [ process-id ] [ router-id router-id ]，启动OSPF进程，进入OSPF视图。

步骤3执行命令area area-id，进入OSPF区域视图。

步骤4可选配置(配置OSPF区域认证方式)执行命令authentication-mode simple { [ plain ] plain-text | cipher cipher-text }，配置OSPF区域的验证模式(简单验证)。

执行命令authentication-mode { md5 | hmac-md5 } [ key-id { plain plain-text | [ cipher ] cipher-text } ]，配置OSPF区域的验证模式(md5验证)。

步骤5 执行命令network ip-address wildcard-mask，配置区域所包含的网段。

router-id 建议配置OSPF 进程的时候，首先规划好Router ID，然后使用手动配置RD。

network 该处的网段是指运行OSPF协议接口的IP地址所在的网段。

一个网段只能属于一个区域，或者说每个运行OSPF协议的接口必须指明属于某一个特定的区域。

满足下面两个条件，接口上才能正常运行OSPF协议：1)、接口的IP地址掩码长度≥network命令中的掩码长度。

2)、接口的主IP地址必须在network命令指定的网段范围内。

Loopback 对于Loopback接口，缺省情况下OSPF以32位主机路由的方式对外发布其IP地址，与接口上配置的掩码长度无关。

目录第1章 OSPF配置...................................................................................................................1-11.1 OSPF简介..........................................................................................................................1-11.1.1 OSPF的基本概念.....................................................................................................1-11.1.2 OSPF区域与路由聚合.............................................................................................1-41.1.3 OSPF的网络类型.....................................................................................................1-91.1.4 DR/BDR.................................................................................................................1-101.1.5 OSPF的报文格式...................................................................................................1-111.1.6 系统支持的OSPF特性...........................................................................................1-201.1.7 协议规范................................................................................................................1-231.2 OSPF配置任务简介..........................................................................................................1-231.3 配置OSPF基本功能..........................................................................................................1-241.3.1 配置准备................................................................................................................1-241.3.2 配置OSPF基本功能...............................................................................................1-241.4 配置OSPF的区域特性......................................................................................................1-261.4.1 配置准备................................................................................................................1-261.4.2 配置OSPF的区域特性...........................................................................................1-261.5 配置OSPF的网络类型......................................................................................................1-271.5.1 配置准备................................................................................................................1-271.5.2 配置OSPF接口的网络类型....................................................................................1-281.5.3 配置NBMA网络的邻居...........................................................................................1-281.5.4 配置OSPF接口的路由器优先级.............................................................................1-281.6 配置OSPF的路由信息控制...............................................................................................1-291.6.1 配置准备................................................................................................................1-291.6.2 配置OSPF路由聚合...............................................................................................1-291.6.3 配置OSPF对接收的路由进行过滤.........................................................................1-301.6.4 配置对Type-3 LSA进行过滤..................................................................................1-311.6.5 配置OSPF的链路开销...........................................................................................1-311.6.6 配置OSPF支持的路由最大数目.............................................................................1-321.6.7 配置OSPF最大等价路由条数................................................................................1-321.6.8 配置OSPF协议的优先级........................................................................................1-321.6.9 配置OSPF引入外部路由........................................................................................1-331.7 配置OSPF网络调整优化..................................................................................................1-341.7.1 配置准备................................................................................................................1-341.7.2 配置OSPF报文定时器...........................................................................................1-341.7.3 配置接口传送LSA的延迟时间................................................................................1-351.7.4 配置SPF计算时间间隔..........................................................................................1-361.7.5 配置LSA重复到达的最小时间间隔.........................................................................1-361.7.6 配置LSA重新生成的时间间隔................................................................................1-371.7.7 禁止接口发送OSPF报文........................................................................................1-371.7.8 配置Stub路由器.....................................................................................................1-381.7.9 配置OSPF验证......................................................................................................1-391.7.10 配置DD报文中的MTU..........................................................................................1-391.7.11 配置LSDB中External LSA的最大数量.................................................................1-401.7.12 配置兼容RFC 1583的外部路由选择规则............................................................1-401.7.13 配置OSPF网管功能.............................................................................................1-411.7.14 使能Opaque LSA发布接收能力...........................................................................1-41 1.8 OSPF显示和维护.............................................................................................................1-42 1.9 典型配置举例...................................................................................................................1-431.9.1 配置OSPF基本功能...............................................................................................1-431.9.2 配置OSPF的Stub区域...........................................................................................1-461.9.3 配置OSPF的NSSA区域.........................................................................................1-501.9.4 配置OSPF的DR选择.............................................................................................1-521.9.5 配置OSPF虚连接...................................................................................................1-56 1.10 常见配置错误举例..........................................................................................................1-591.10.1 OSPF邻居无法建立.............................................................................................1-591.10.2 OSPF路由信息不正确.........................................................................................1-59第1章 OSPF配置1.1 OSPF简介OSPF是Open Shortest Path First（开放最短路径优先）的缩写。

OSPF多区域配置1.规划网络拓扑图如下：文字说明：a.R1 与R2 作为末梢区域area 1b.R2 与R3 作为主区域area 0c.R3 与R4 作为末梢区域area 2d.R1 上连接交换机LSW3，LSW3上拥有vlan 8，g0/0/1与g/0/2属于vlan 8e.R1还直连一个主机，网段为192.168.7.0 网段。

2.配置：R1:<Huawei>sysEnter system view, return user view with Ctrl+Z.[Huawei]un in enInfo: Information center is disabled.[Huawei]sysname R1[R1]int e0/0/0[R1-Ethernet0/0/0]ip add 12.1.1.1 30[R1-Ethernet0/0/0]q[R1]int e0/0/1[R1-Ethernet0/0/1]ip add 192.168.8.1 24[R1-Ethernet0/0/1]q[R1]int g0/0/0[R1-GigabitEthernet0/0/0]ip add 192.168.7.1 24[R1-GigabitEthernet0/0/0]q[R1]int loop[R1]int LoopBack 0[R1-LoopBack0]ip add 1.1.1.1 24[R1-LoopBack0]q[R1]int loopback 1[R1-LoopBack1]ip add 192.168.1.1 24[R1-LoopBack1]q[R1]ospf 10[R1-ospf-10]area 1[R1-ospf-10-area-0.0.0.1]network 12.1.1.0 0.0.0.3[R1-ospf-10-area-0.0.0.1]network 1.1.1.0 0.0.0.255[R1-ospf-10-area-0.0.0.1]network 192.168.1.0 0.0.0.255[R1-ospf-10-area-0.0.0.1]network 192.168.8.0 0.0.0.255 //为了能让192.168.8.0网段能够到达2.2.2.2[R1-ospf-10-area-0.0.0.1]network 192.168.7.0 0.0.0.255 //为了能让192.168.7.0网段能够到达2.2.2.2[R1-ospf-10-area-0.0.0.1]q[R1-ospf-10]q[R1]ip route-static 192.168.0.0 255.255.255.0 12.1.1.2[R1]ip route-static 192.168.0.0 255.255.255.0 192.168.8.254[R1]R2:[R2]int e0/0/0[R2-Ethernet0/0/0]ip add 12.1.1.2 30[R2-Ethernet0/0/0]int e0/0/1[R2-Ethernet0/0/1]ip add 23.1.1.1 30[R2-Ethernet0/0/1]q[R2]int loopback 0[R2-LoopBack0]ip add 2.2.2.2 24[R2-LoopBack0]q[R2]int loopback 1[R2-LoopBack1]ip add 192.168.2.1 24[R2-LoopBack1]q[R2]ospf 10[R2-ospf-10]area 1[R2-ospf-10-area-0.0.0.1]network 12.1.1.0 0.0.0.3[R2-ospf-10-area-0.0.0.1]q[R2-ospf-10]area 0[R2-ospf-10-area-0.0.0.0]network 23.1.1.0 0.0.0.3[R2-ospf-10-area-0.0.0.0]network 2.2.2.0 0.0.0.255[R2-ospf-10-area-0.0.0.0]network 192.168.2.0 0.0.0.255[R2-ospf-10-area-0.0.0.0]q[R2-ospf-10]q[R2]R3:[Huawei]sysname R3[R3]int e0/0/0[R3-Ethernet0/0/0]ip add 34.1.1.1 30[R3-Ethernet0/0/0]int e0/0/1[R3-Ethernet0/0/1]ip add 23.1.1.2 30[R3-Ethernet0/0/1]q[R3]int loopback 0[R3-LoopBack0]ip add 3.3.3.3 24[R3-LoopBack0]q[R3]int loopback 1[R3-LoopBack1]ip add 192.168.3.1 24[R3-LoopBack1]q[R3]ospf 10[R3-ospf-10]area 2[R3-ospf-10-area-0.0.0.2]network 34.1.1.0 0.0.0.3[R3-ospf-10-area-0.0.0.2]q[R3-ospf-10]area 0[R3-ospf-10-area-0.0.0.0]network 3.3.3.0 0.0.0.255 [R3-ospf-10-area-0.0.0.0]network 23.1.1.0 0.0.0.3[R3-ospf-10-area-0.0.0.0]network 192.168.3.0 0.0.0.255 [R3-ospf-10-area-0.0.0.0]q[R3-ospf-10]q[R3]R4：[Huawei]sysname R4[R4]int e0/0/0[R4-Ethernet0/0/0]ip add 34.1.1.2 30[R4-Ethernet0/0/0]q[R4]int loopback 0[R4-LoopBack0]ip add 4.4.4.4 24[R4-LoopBack0]q[R4]int loopback 1[R4-LoopBack1]ip add 192.168.4.1 24[R4-LoopBack1]q[R4]ospf 10[R4-ospf-10]area 2[R4-ospf-10-area-0.0.0.2]network 4.4.4.0 0.0.0.255 [R4-ospf-10-area-0.0.0.2]network 34.1.1.0 0.0.0.3[R4-ospf-10-area-0.0.0.2]network 192.168.4.0 0.0.0.255 [R4-ospf-10-area-0.0.0.2]q[R4-ospf-10]q[R4]从PC端ping各个路由器的route idPC>ping 1.1.1.1Ping 1.1.1.1: 32 data bytes, Press Ctrl_C to break From 1.1.1.1: bytes=32 seq=1 ttl=255 time=31 ms From 1.1.1.1: bytes=32 seq=2 ttl=255 time=15 ms From 1.1.1.1: bytes=32 seq=3 ttl=255 time=16 ms From 1.1.1.1: bytes=32 seq=4 ttl=255 time=31 ms From 1.1.1.1: bytes=32 seq=5 ttl=255 time=16 ms--- 1.1.1.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 15/21/31 msPC>ping 3.3.3.3Ping 3.3.3.3: 32 data bytes, Press Ctrl_C to break From 3.3.3.3: bytes=32 seq=1 ttl=253 time=94 ms From 3.3.3.3: bytes=32 seq=2 ttl=253 time=109 ms From 3.3.3.3: bytes=32 seq=3 ttl=253 time=94 ms From 3.3.3.3: bytes=32 seq=4 ttl=253 time=94 ms From 3.3.3.3: bytes=32 seq=5 ttl=253 time=94 ms--- 3.3.3.3 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 94/97/109 msPC>ping 4.4.4.4Ping 4.4.4.4: 32 data bytes, Press Ctrl_C to break From 4.4.4.4: bytes=32 seq=1 ttl=252 time=156 ms From 4.4.4.4: bytes=32 seq=2 ttl=252 time=125 msFrom 4.4.4.4: bytes=32 seq=3 ttl=252 time=109 msFrom 4.4.4.4: bytes=32 seq=4 ttl=252 time=110 msFrom 4.4.4.4: bytes=32 seq=5 ttl=252 time=141 ms--- 4.4.4.4 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 109/128/156 msPC>查看R2的路由表：3.配置R1与R2 链路认证，使用明文认证R1：[R1]int e0/0/0[R1-Ethernet0/0/0]ospf aut[R1-Ethernet0/0/0]ospf authentication-mode sim[R1-Ethernet0/0/0]ospf authentication-mode simple plain YP[R1-Ethernet0/0/0]q查看邻居路由：两个路由器链路密码不同断开认证邻居关系[R1]dis ospf peer briefOSPF Process 10 with Router ID 12.1.1.1Peer Statistic Information----------------------------------------------------------------------------Area Id Interface Neighbor id State0.0.0.1 Ethernet0/0/0 12.1.1.2 Full----------------------------------------------------------------------------R2：[R2]int e0/0/0[R2-Ethernet0/0/0]ospf au[R2-Ethernet0/0/0]ospf authentication-mode simple plain YP[R2-Ethernet0/0/0]q查看邻居路由：两个路由器链路密码一样重新连接认证邻居关系[R2]dis ospf peer briefOSPF Process 10 with Router ID 12.1.1.2Peer Statistic Information----------------------------------------------------------------------------Area Id Interface Neighbor id State0.0.0.0 Ethernet0/0/1 34.1.1.1 Full0.0.0.1 Ethernet0/0/0 12.1.1.1 Full----------------------------------------------------------------------------4.配置R3与R4的区域认证，使用密文认证。

OSPF上机-1拓扑图1、组网和区域划分如上图所示。

2.在S3526-1、AR28-1、AR28-2、S3526-2的互联接口上启用ospf路由协议；并且在每台三层设备上引入直联路由，直联路由引入按照默认的type 2类型，R1<Huawei>undo terminal monitorInfo: Current terminal monitor is off.<Huawei>system-<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei]int e0/0/0[Huawei-Ethernet0/0/0]ip add 172.16.0.1 24[Huawei-Ethernet0/0/0]int e[Huawei-Ethernet0/0/0]int[Huawei-Ethernet0/0/0]int e0/0/1[Huawei-Ethernet0/0/1]ip add 192.168.0.5 30 [Huawei-Ethernet0/0/1]qui[Huawei]inter[Huawei]interface loopback 0[Huawei-LoopBack0]ip add 1.1.1.1 32[Huawei-LoopBack0]qui[Huawei]router id 1.1.1.1[Huawei]ospf[Huawei-ospf-1]area 1[Huawei-ospf-1-area-0.0.0.1]network 192.168.0.4 0.0.0.3 [Huawei-ospf-1-area-0.0.0.1]qui[Huawei-ospf-1]import-route direct[Huawei-ospf-1]silent-interface loopback 0 [Huawei-ospf-1]R2<Huawei>undo terminal monitorInfo: Current terminal monitor is off.<Huawei>system-viewEnter system view, return user view with Ctrl+Z. [Huawei]interface Ethernet0/0/0[Huawei-Ethernet0/0/0]ip add 192.168.0.6 30[Huawei-Ethernet0/0/0]int e0/0/1[Huawei-Ethernet0/0/1]ip add 192.168.0.1 30[Huawei-Ethernet0/0/1]qui[Huawei]inter loopback 0[Huawei-LoopBack0]ip add 1.1.1.2 32[Huawei]router id 1.1.1.2[Huawei]ospf[Huawei-ospf-1]area 0[Huawei-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.3[Huawei-ospf-1-area-0.0.0.0]network 1.1.1.2 0.0.0.0[Huawei-ospf-1-area-0.0.0.0]qui[Huawei-ospf-1]area 1[Huawei-ospf-1-area-0.0.0.1]network 192.168.0.4 0.0.0.3[Huawei-ospf-1-area-0.0.0.1]qui[Huawei-ospf-1]R3<Huawei>undo terminal monitorInfo: Current terminal monitor is off.<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei-Ethernet0/0/0]ip add 192.168.0.2 30 [Huawei-Ethernet0/0/0]int e0/0/1[Huawei-Ethernet0/0/1]ip add 192.168.0.9 30 [Huawei-Ethernet0/0/1]qui[Huawei]inter loop 0[Huawei-LoopBack0]ip add 1.1.1.3 32[Huawei-LoopBack0]qui[Huawei]router id 1.1.1.3[Huawei]ospf[Huawei-ospf-1]area 0[Huawei-ospf-1-area-0.0.0.0]net[Huawei-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.3 [Huawei-ospf-1-area-0.0.0.0]network 1.1.1.3 0.0.0.0 [Huawei-ospf-1-area-0.0.0.0]qui[Huawei-ospf-1]area 2[Huawei-ospf-1-area-0.0.0.2]network 192.168.0.8 0.0.0.3R4<Huawei>undo ter mInfo: Current terminal monitor is off.<Huawei>sysEnter system view, return user view with Ctrl+Z.[Huawei-Ethernet0/0/0]ip add 192.168.0.10 30[Huawei-Ethernet0/0/0]int e0/0/1[Huawei-Ethernet0/0/1]ip add 172.16.1.1 24[Huawei-Ethernet0/0/1]qui[Huawei]inter loop 0[Huawei-LoopBack0]ip add 1.1.1.4 32[Huawei-LoopBack0]qui[Huawei]router id 1.1.1.5[Huawei]ospf[Huawei-ospf-1]area 2[Huawei-ospf-1-area-0.0.0.2]network 192.168.0.8 0.0.0.3[Huawei-ospf-1-area-0.0.0.2]qui[Huawei-ospf-1]import-route direct cost 100(引入直连开销值为100) [Huawei-ospf-1][Huawei-ospf-1]import-route direct type 1（进入type 1 .第一类外部路由）上机2组网互联要求-1：1、链路COST值和区域划分如上图所示。

华为OSPF配置命令详解网络技术2009-07-11 15:22:36 阅读946 评论0 字号：大中小订阅【命令】ospf network-type { broadcast | nbma | p2mp | p2p }undo ospf network-type { broadcast | nbma | p2mp | p2p }【视图】接口视图【参数】broadcast：设置接口网络类型为广播类型。

nbma：设置接口网络类型为NBMA 类型。

p2mp：设置接口网络类型为点到多点。

p2p：设置接口网络类型为点到点。

【描述】ospf network-type 命令用来设置OSPF 接口网络类型，undo ospfnetwork-type 命令用来删除接口指定的网络类型。

需要注意的是：当接口被配置为新的网络类型后，原接口网络类型将自动取消。

【举例】# 配置接口Serial0 为NBMA 类型。

[Quidway-Serial0] ospf network-type nbma【命令】ospf peer ip-address [ eligible ]undo ospf peer ip-address【视图】接口视图【参数】ip-address：NBMA、点到点和点到多点接口的相邻路由器的IP 地址。

eligible：表明该邻居具有选举权。

【描述】ospf peer 命令用来设定对端路由器IP 地址。

undo ospfpeer 命令用来取消对端路由器IP 地址的设定。

缺省情况下，不设定任何对端路由器IP 地址。

对于NBMA 网络，如X.25 或帧中继等不支持广播方式的网络上，还需要进行一些特殊的配置。

由于无法通过广播Hello 报文的形式发现相邻路由器，必须手工为该接口指定相邻路由器的IP 地址，以及该相邻路由器是否有选举权等，若未指定eligible 关键字时，就认为该相邻路由器没有选举权。

【举例】# 配置接口Serial0 的相邻路由器IP 地址为10.1.1.4。
