OSPF多区域原理与配置

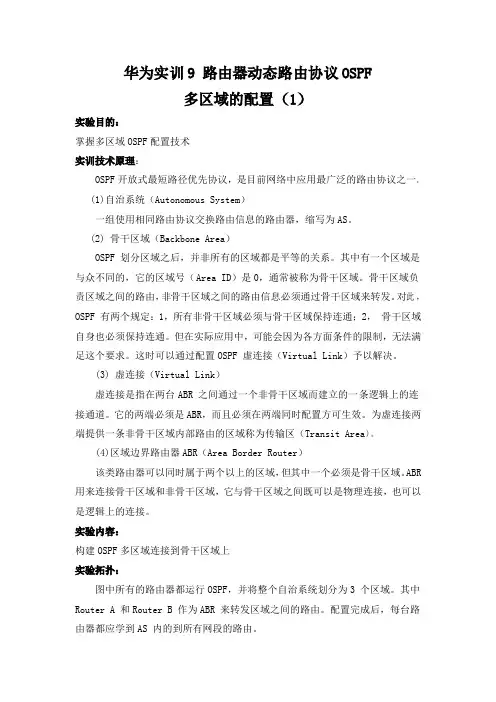

华为实训9路由器动态路由协议OSPF多区域的配置（1）实验目的：掌握多区域OSPF配置技术实训技术原理：OSPF开放式最短路径优先协议，是目前网络中应用最广泛的路由协议之一。

(1)自治系统（Autonomous System）一组使用相同路由协议交换路由信息的路由器，缩写为AS。

(2)骨干区域（Backbone Area）OSPF划分区域之后，并非所有的区域都是平等的关系。

其中有一个区域是与众不同的，它的区域号（Area ID）是0，通常被称为骨干区域。

骨干区域负责区域之间的路由，非骨干区域之间的路由信息必须通过骨干区域来转发。

对此，OSPF有两个规定：1，所有非骨干区域必须与骨干区域保持连通；2，骨干区域自身也必须保持连通。

但在实际应用中，可能会因为各方面条件的限制，无法满足这个要求。

这时可以通过配置OSPF虚连接（Virtual Link）予以解决。

(3)虚连接（Virtual Link）虚连接是指在两台ABR之间通过一个非骨干区域而建立的一条逻辑上的连接通道。

它的两端必须是ABR，而且必须在两端同时配置方可生效。

为虚连接两端提供一条非骨干区域内部路由的区域称为传输区（Transit Area）。

(4)区域边界路由器ABR（Area Border Router）该类路由器可以同时属于两个以上的区域，但其中一个必须是骨干区域。

ABR 用来连接骨干区域和非骨干区域，它与骨干区域之间既可以是物理连接，也可以是逻辑上的连接。

实验内容：构建OSPF多区域连接到骨干区域上实验拓扑：图中所有的路由器都运行OSPF，并将整个自治系统划分为3个区域。

其中Router A和Router B作为ABR来转发区域之间的路由。

配置完成后，每台路由器都应学到AS内的到所有网段的路由。

实验设备：路由器2台,v.35dte线缆1条,v.35dce线缆1条实验步骤：(1)配置各接口的IP地址（对路由器的以太口和同步串口配置IP地址，过程请同学们自己完成）(2)配置OSPF基本功能#配置Router A。

ospf多区域实验报告OSPF多区域实验报告引言：本次实验旨在深入理解和掌握OSPF（Open Shortest Path First）协议的多区域功能。

OSPF是一种内部网关协议（IGP），用于在大型网络中进行路由选择和路径计算。

通过将网络划分为多个区域，可以提高网络的可扩展性和性能。

本文将介绍实验的背景和目的，详细描述实验的步骤和结果，并对实验进行总结和讨论。

1. 实验背景在大型企业网络中，网络拓扑往往非常复杂，包含大量的子网和路由器。

当网络规模扩大时，单一区域的OSPF可能无法满足需求，因为单一区域的路由计算复杂度较高，且可能导致路由器负载过大。

为了解决这个问题，OSPF引入了多区域的概念，将网络划分为多个区域，每个区域有自己的区域边界路由器（ABR），负责与其他区域交换路由信息。

2. 实验目的本次实验的目的是通过搭建一个包含多个区域的网络拓扑，验证OSPF多区域的工作原理和效果。

具体目标包括：- 理解OSPF多区域的概念和原理；- 配置和验证OSPF多区域的路由信息交换；- 观察和分析多区域对网络性能和可扩展性的影响。

3. 实验步骤3.1 搭建实验环境我们使用GNS3模拟器搭建了一个包含多个区域的网络拓扑。

拓扑包括两个区域，每个区域都有多个子网和路由器，区域之间通过区域边界路由器连接。

我们使用虚拟机作为路由器，并在每个路由器上安装了OSPF协议。

3.2 配置OSPF多区域在每个路由器上，我们配置了OSPF协议，并将相应的接口划分到不同的区域。

在区域边界路由器上，我们配置了区域间的路由信息交换。

通过这样的配置，每个区域内的路由器只需关注自己所在区域的路由信息，大大减轻了路由计算的负担。

3.3 验证实验结果我们通过在路由器上查看OSPF邻居关系和路由表，以及通过ping命令测试不同子网之间的连通性，来验证实验结果。

我们还观察了区域边界路由器之间的路由信息交换情况，以及网络的性能和可扩展性。

4. 实验结果实验结果表明，OSPF多区域功能能够有效提高网络的可扩展性和性能。

OSPF区域与汇总OSPF（Open Shortest Path First）是一种用于互联网协议（IP）网络中的动态路由协议。

它使用链路状态路由算法来计算网络中最短路径，以便有效地转发数据包。

OSPF使用区域和汇总来优化网络性能和管理。

首先，让我们了解OSPF区域。

OSPF网络可以被分割成多个区域，每个区域的路由器只负责该区域内的路由计算。

这种分割减少了OSPF网络的复杂性，并提高了网络性能。

每个区域都有一个区域边界路由器（Area Border Router，ABR）用于连接不同区域。

ABR负责在区域之间转发路由信息，以便找到最佳路径。

每个区域都有一个唯一的区域号，并用32位IP地址表示。

1.减少路由器交换的路由信息数量，降低了网络开销，提高了网络性能。

2.提高网络可伸缩性。

当网络扩展时，可以简单地添加新的区域而不影响现有区域。

3.提供了更好的管理和维护。

每个区域内的路由器只需要关心本区域的路由计算，简化了网络管理和故障排除。

接下来，让我们了解OSPF的汇总功能。

在大规模的网络中，有时需要合并网段以减少路由表中的项目数量。

这可以通过汇总来实现。

OSPF提供了几种汇总方式，包括汇总路由、包含汇总和默认汇总。

1.汇总路由：将一组连续的网络合并成一个路由项目。

这样可以减少路由表中的项目数量，提高路由查询的速度。

例如，将子网192.168.1.0/24、192.168.2.0/24和192.168.3.0/24汇总成192.168.0.0/162.包含汇总：将多个网络合并到一个较长的网络范围内。

这个较长的网络范围包含所有要汇总的网络。

例如，将子网192.168.1.0/24和192.168.2.0/24包含汇总到192.168.0.0/223.默认汇总：将所有未知目的地汇总到一个默认路由上。

这样做可以减少对未知目的地的路由计算。

默认汇总通常由边界路由器执行。

例如，将所有从区域内部到外部的流量汇总到默认路由上。

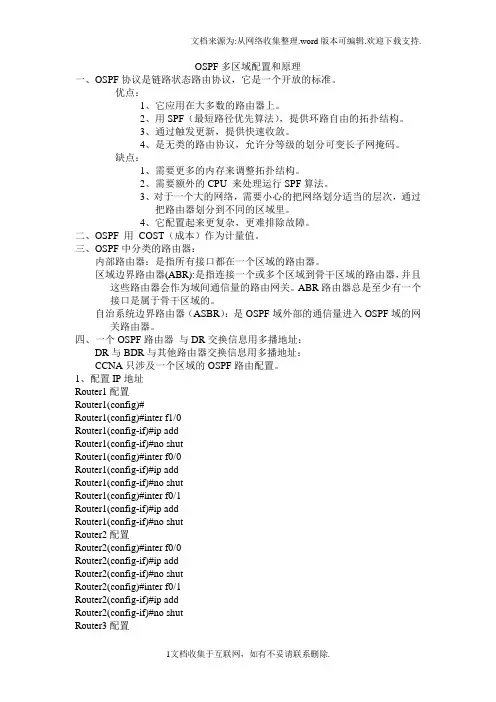

OSPF多区域配置和原理一、OSPF协议是链路状态路由协议，它是一个开放的标准。

优点：1、它应用在大多数的路由器上。

2、用SPF（最短路径优先算法），提供环路自由的拓扑结构。

3、通过触发更新，提供快速收敛。

4、是无类的路由协议，允许分等级的划分可变长子网掩码。

缺点：1、需要更多的内存来调整拓扑结构。

2、需要额外的CPU 来处理运行SPF算法。

3、对于一个大的网络，需要小心的把网络划分适当的层次，通过把路由器划分到不同的区域里。

4、它配置起来更复杂，更难排除故障。

二、OSPF 用COST（成本）作为计量值。

三、OSPF中分类的路由器：内部路由器：是指所有接口都在一个区域的路由器。

区域边界路由器(ABR):是指连接一个或多个区域到骨干区域的路由器，并且这些路由器会作为域间通信量的路由网关。

ABR路由器总是至少有一个接口是属于骨干区域的。

自治系统边界路由器（ASBR）：是OSPF域外部的通信量进入OSPF域的网关路由器。

四、一个OSPF路由器与DR交换信息用多播地址：DR与BDR与其他路由器交换信息用多播地址：CCNA只涉及一个区域的OSPF路由配置。

1、配置IP地址Router1配置Router1(config)#Router1(config)#inter f1/0Router1(config-if)#ip addRouter1(config-if)#no shutRouter1(config)#inter f0/0Router1(config-if)#ip addRouter1(config-if)#no shutRouter1(config)#inter f0/1Router1(config-if)#ip addRouter1(config-if)#no shutRouter2配置Router2(config)#inter f0/0Router2(config-if)#ip addRouter2(config-if)#no shutRouter2(config)#inter f0/1Router2(config-if)#ip addRouter2(config-if)#no shutRouter3配置Router(config)#inter f0/1Router(config-if)#ip addRouter(config-if)#no shutRouter(config)#inter f0/0Router(config-if)#ip addRouter(config-if)#no shutRouter4配置Router4(config)#inter f0/1Router4(config-if)#ip addRouter4(config-if)#no shutRouter4(config)#inter f1/0Router4(config-if)#ip addRouter4(config-if)#no shutRouter4(config)#inter f0/0Router4(config-if)#ip addRouter4(config-if)#no shut2、OSPF配置Router1配置Router1(config)#router ospf 10Router1(config-router)#network area 0Router1(config-router)#network area 0Router1(config-router)#network area 0Router1(config-router)#Router2配置Router2(config)#route ospf 10 ^ Router2(config-router)#network area 0Router2(config-router)#network area 1Router2(config-router)#Router3配置Router(config)#route ospf 10Router(config-router)#network area 0Router(config-router)#network area 1Router(config-router)#exiRouter4配置Router4(config)#route ospf 10Router4(config-router)#network area 1Router4(config-router)#network area 1Router4(config-router)#network area 1Router4(config-router)#exi3、show ip router 查看路由表例如查看Router1 的路由表Router1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC is directly connected, FastEthernet1/0C is directly connected, FastEthernet0/0O IA [110/2] via , 00:01:44, FastEthernet0/0O IA [110/3] via , 00:00:29, FastEthernet0/0C is directly connected, FastEthernet0/1O IA [110/3] via , 00:00:29, FastEthernet0/0Router1#4、测试联通性PC>PC>pingPinging with 32 bytes of data:Request timed out.Reply from bytes=32 time=125ms TTL=125Reply from bytes=32 time=125ms TTL=125Reply from bytes=32 time=111ms TTL=125Ping statistics forPackets: Sent = 4, Received = 3, Lost = 1 (25% loss),Approximate round trip times in milli-seconds:Minimum = 111ms, Maximum = 125ms, Average = 120msPC>5、练习改变接口的COST。

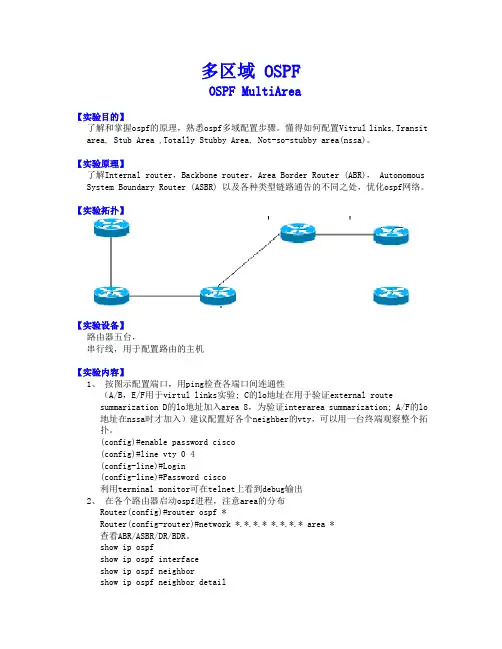

多区域 OSPFOSPF MultiArea【实验目的】了解和掌握ospf的原理，熟悉ospf多域配置步骤。

懂得如何配置Vitrul links,Transit area, Stub Area ,Totally Stubby Area, Not-so-stubby area(nssa)。

【实验原理】了解Internal router，Backbone router，Area Border Router (ABR)， Autonomous System Boundary Router (ASBR) 以及各种类型链路通告的不同之处，优化ospf网络。

【实验拓扑】【实验设备】路由器五台，串行线，用于配置路由的主机【实验内容】1、按图示配置端口，用ping检查各端口间连通性（A/B，E/F用于virtul links实验; C的lo地址在用于验证external routesummarization D的lo地址加入area 8，为验证interarea summarization; A/F的lo 地址在nssa时才加入）建议配置好各个neighber的vty，可以用一台终端观察整个拓扑。

(config)#enable password cisco(config)#line vty 0 4(config-line)#Login(config-line)#Password cisco利用terminal monitor可在telnet上看到debug输出2、在各个路由器启动ospf进程，注意area的分布Router(config)#router ospf *Router(config-router)#network *.*.*.* *.*.*.* area *查看ABR/ASBR/DR/BDR。

show ip ospfshow ip ospf interfaceshow ip ospf neighborshow ip ospf neighbor detail3、 show ip route查看各router路由表，注意area 10,area 11没出现在别的router。

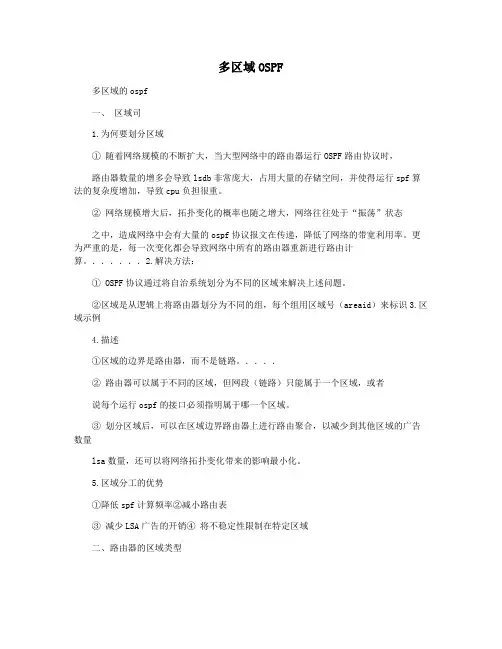

多区域OSPF多区域的ospf一、区域司1.为何要划分区域① 随着网络规模的不断扩大，当大型网络中的路由器运行OSPF路由协议时，路由器数量的增多会导致lsdb非常庞大，占用大量的存储空间，并使得运行spf算法的复杂度增加，导致cpu负担很重。

② 网络规模增大后，拓扑变化的概率也随之增大，网络往往处于“振荡”状态之中，造成网络中会有大量的ospf协议报文在传递，降低了网络的带宽利用率。

更为严重的是，每一次变化都会导致网络中所有的路由器重新进行路由计算。

．．．．．．2.解决方法：① OSPF协议通过将自治系统划分为不同的区域来解决上述问题。

②区域是从逻辑上将路由器划分为不同的组，每个组用区域号（areaid）来标识3.区域示例4.描述①区域的边界是路由器，而不是链路。

．．．．② 路由器可以属于不同的区域，但网段（链路）只能属于一个区域，或者说每个运行ospf的接口必须指明属于哪一个区域。

③ 划分区域后，可以在区域边界路由器上进行路由聚合，以减少到其他区域的广告数量lsa数量，还可以将网络拓扑变化带来的影响最小化。

5.区域分工的优势①降低spf计算频率②减小路由表③ 减少LSA广告的开销④ 将不稳定性限制在特定区域二、路由器的区域类型1.内部路由器：这种路由器的所有接口都属于同一个OSPF区域。

2.区域边界路由器（ABR）：这种路由器可以同时属于两个以上的区域，但其中一个必须是主干区域。

ABR用于连接主干区和非主干区。

它可以是与主干区的物理连接或逻辑连接。

3.骨干路由器（backbonerouter）该类路由器至少有一个接口属于骨干区域。

因此，所有的abr和位于area0的内部路由器都是骨干路由器。

4.自治系统边界路由器（asbr）：与其他as交换路由信息的路由器称为asbr。

asbr并不一定位于as的边界，它有可能是区域内路由器，也有可能是abr。

只要一台ospf路由器引入了外部路由的信息，它就成为asbr。

OSPF_协议的解析及详解OSPF协议的解析及详解OSPF（Open Shortest Path First）是一种内部网关协议（IGP），用于在IP网络中实现动态路由。

本文将对OSPF协议进行解析和详解，包括其基本概念、工作原理、路由计算算法、协议报文格式以及配置和故障排除等方面的内容。

一、基本概念1.1 OSPF协议OSPF是一种链路状态路由协议，通过交换链路状态信息来计算最短路径，并维护路由表。

它基于Dijkstra算法，具有快速收敛、可扩展性强等特点。

1.2 OSPF区域OSPF将网络划分为不同的区域，每个区域由一个区域边界路由器（Area Border Router，ABR）连接。

区域之间通过区域边界路由器进行路由信息的交换。

1.3 OSPF邻居关系OSPF通过建立邻居关系来交换路由信息。

邻居关系的建立是通过Hello报文来实现的，Hello报文中包含了路由器的标识、优先级、网络类型等信息。

二、工作原理2.1 OSPF路由计算OSPF使用Dijkstra算法来计算最短路径。

每个路由器维护一个链路状态数据库（Link State Database，LSDB），其中保存了所有邻居路由器发送的链路状态信息。

根据LSDB中的信息，路由器计算出最短路径树，并更新路由表。

2.2 OSPF的路由选择OSPF使用最短路径优先（Shortest Path First，SPF）算法来选择最优路径。

SPF算法考虑了路径的成本（Cost），成本越低的路径被认为是最优路径。

2.3 OSPF的路由更新OSPF使用链路状态通告（Link State Advertisement，LSA）来更新路由信息。

当网络拓扑发生变化时，路由器会生成LSA，并向邻居路由器发送更新信息。

邻居路由器收到LSA后，更新自己的链路状态数据库，并重新计算最短路径。

三、协议报文格式3.1 Hello报文Hello报文用于建立邻居关系。

它包含了路由器的标识、优先级、Hello间隔等信息。

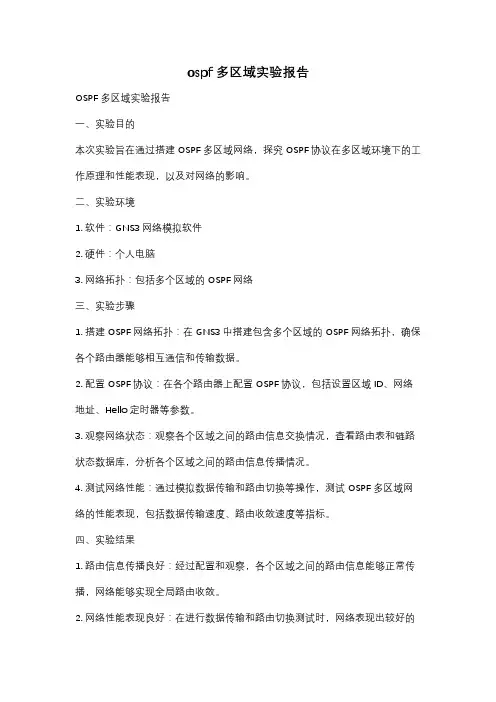

ospf多区域实验报告OSPF多区域实验报告一、实验目的本次实验旨在通过搭建OSPF多区域网络，探究OSPF协议在多区域环境下的工作原理和性能表现，以及对网络的影响。

二、实验环境1. 软件：GNS3网络模拟软件2. 硬件：个人电脑3. 网络拓扑：包括多个区域的OSPF网络三、实验步骤1. 搭建OSPF网络拓扑：在GNS3中搭建包含多个区域的OSPF网络拓扑，确保各个路由器能够相互通信和传输数据。

2. 配置OSPF协议：在各个路由器上配置OSPF协议，包括设置区域ID、网络地址、Hello定时器等参数。

3. 观察网络状态：观察各个区域之间的路由信息交换情况，查看路由表和链路状态数据库，分析各个区域之间的路由信息传播情况。

4. 测试网络性能：通过模拟数据传输和路由切换等操作，测试OSPF多区域网络的性能表现，包括数据传输速度、路由收敛速度等指标。

四、实验结果1. 路由信息传播良好：经过配置和观察，各个区域之间的路由信息能够正常传播，网络能够实现全局路由收敛。

2. 网络性能表现良好：在进行数据传输和路由切换测试时，网络表现出较好的性能，数据传输速度快，路由收敛速度较快。

五、实验总结通过本次实验，我们深入了解了OSPF协议在多区域环境下的工作原理和性能表现。

在多区域网络中，OSPF能够有效地传播路由信息，实现全局路由收敛，同时表现出较好的网络性能。

因此，在实际网络设计和部署中，可以考虑采用OSPF多区域网络，以提高网络的可扩展性和性能表现。

六、展望未来，我们将继续深入研究OSPF协议在不同网络环境下的性能表现，探索更多的网络优化方案，为构建高性能、可靠的网络架构提供更多的参考和支持。

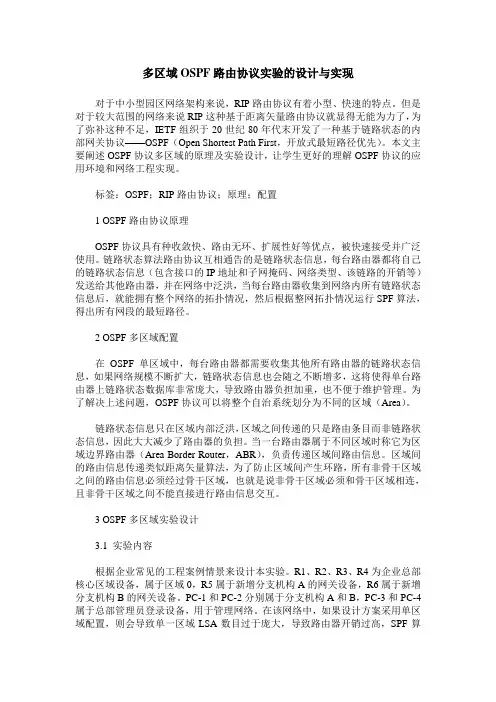

多区域OSPF路由协议实验的设计与实现对于中小型园区网络架构来说，RIP路由协议有着小型、快速的特点。

但是对于较大范围的网络来说RIP这种基于距离矢量路由协议就显得无能为力了，为了弥补这种不足，IETF组织于20世纪80年代末开发了一种基于链路状态的内部网关协议——OSPF（Open Shortest Path First，开放式最短路径优先）。

本文主要阐述OSPF协议多区域的原理及实验设计，让学生更好的理解OSPF协议的应用环境和网络工程实现。

标签：OSPF；RIP路由协议；原理；配置1 OSPF路由协议原理OSPF协议具有种收敛快、路由无环、扩展性好等优点，被快速接受并广泛使用。

链路状态算法路由协议互相通告的是链路状态信息，每台路由器都将自己的链路状态信息（包含接口的IP地址和子网掩码、网络类型、该链路的开销等）发送给其他路由器，并在网络中泛洪，当每台路由器收集到网络内所有链路状态信息后，就能拥有整个网络的拓扑情况，然后根据整网拓扑情况运行SPF算法，得出所有网段的最短路径。

2 OSPF多区域配置在OSPF单区域中，每台路由器都需要收集其他所有路由器的链路状态信息，如果网络规模不断扩大，链路状态信息也会随之不断增多，这将使得单台路由器上链路状态数据库非常庞大，导致路由器负担加重，也不便于维护管理。

为了解决上述问题，OSPF协议可以将整个自治系统划分为不同的区域（Area）。

链路状态信息只在区域内部泛洪，区域之间传递的只是路由条目而非链路状态信息，因此大大减少了路由器的负担。

当一台路由器属于不同区域时称它为区域边界路由器（Area Border Router，ABR），负责传递区域间路由信息。

区域间的路由信息传递类似距离矢量算法，为了防止区域间产生环路，所有非骨干区域之间的路由信息必须经过骨干区域，也就是说非骨干区域必须和骨干区域相连，且非骨干区域之间不能直接进行路由信息交互。

3 OSPF多区域实验设计3.1 实验内容根据企业常见的工程案例情景来设计本实验。

实验一OSPF多区域的配置一．实验目的1.掌握多区域的OSPF配置方法2.区别不同区域的路由3.掌握OSPF的基本配置命令二、实验拓扑图三、实验步骤及要求1.配置各台路由器的IP地址R1(config)#interface loopback 0R1(config-if)#ip address 10.1.1.1 255.255.255.0R1(config)#interface loopback 1R1(config-if)#ip address 10.1.2.1 255.255.255.0R1(config)#interface serial 2/0R1(config-if)#ip address 192.168.1.1 255.255.255.252 R1(config-if)#no shutdownRouter(config)#hostname r2r2(config)#interface serial 2/0r2(config-if)#ip address 192.168.1.2 255.255.255.252 r2(config-if)#clock rate 64000r2(config-if)#no shutdownr2(config-if)#exitr2(config)#interface serial 3/0r2(config-if)#ip address 192.168.1.5 255.255.255.252 r2(config-if)#clock rate 64000r2(config-if)#no shutdownr2(config-if)#exitRouter(config)#hostname r3r3(config)#interface serial 3/0r3(config-if)#ip address 192.168.1.6 255.255.255.252 r3(config-if)#exitr3(config)#interface serial 3/0r3(config-if)#no shutdownr3(config)#interface serial 2/0r3(config-if)#ip address 192.168.1.9 255.255.255.252r3(config-if)#clock rate 64000r3(config-if)#no shutdownRouter(config)#hostname r4r4(config)#interface serial 2/0r4(config-if)#ip address 192.168.1.10 255.255.255.252r4(config-if)#no shutdownr4(config-if)#exitr4(config)#interface loopback 0r4(config-if)#ip address 172.16.1.1 255.255.255.0r4(config-if)#exitr4(config)#interface loopback 1r4(config-if)#ip address 172.16.2.1 255.255.255.02.在r1上进行area1区域OSPF配置Router(config)#hostname r1r1(config)#router ospf 1r1(config-router)#network 10.1.2.0 0.0.0.255 area 1r1(config-router)#network 10.1.1.0 0.0.0.255 area 1r1(config-router)#network 192.168.1.0 0.0.0.3 area 1r1(config-router)#exit3.在r2上进行area1与area0的区域边界路由器(ABR)的OSPF配置r2(config)#router ospf 1r2(config-router)#network 192.168.1.0 0.0.0.3 area 1r2(config-router)#network 192.168.1.4 0.0.0.3 area 0r2(config-router)#exit4. 在r4上进行area2区域OSPF配置r4(config)#router ospf 1r4(config-router)#network 172.16.1.0 0.0.0.255 area 2r4(config-router)#network 172.16.2.0 0.0.0.255 area 2r4(config-router)#network 192.168.1.8 0.0.0.3 area 2r4(config-router)#exit在r3上进行area2与area0的区域边界路由器(ABR)的OSPF配置r3(config)#router ospf 1r3(config-router)#network 192.168.1.8 0.0.0.3 area 2r3(config-router)#network 192.168.1.4 0.0.0.3 area 0r3(config-router)#exit5. 在任一路由器上查看OSPF邻居表r2#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 10.1.2.1 0 FULL/ - 00:00:38 192.168.1.1 Serial2/0 192.168.1.9 0 FULL/ - 00:00:39 192.168.1.6 Serial3/0R2路由器已经成功与r1和r3路由器建立邻居关系6.查看r1的路由表，观察其他区域的路由r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 2 subnetsC 10.1.1.0 is directly connected, Loopback0C 10.1.2.0 is directly connected, Loopback1172.16.0.0/32 is subnetted, 2 subnetsO IA 172.16.1.1 [110/2344] via 192.168.1.2, 00:00:05, Serial2/0O IA 172.16.2.1 [110/2344] via 192.168.1.2, 00:00:05, Serial2/0192.168.1.0/30 is subnetted, 3 subnetsC 192.168.1.0 is directly connected, Serial2/0O IA 192.168.1.4 [110/1562] via 192.168.1.2, 00:00:05, Serial2/0O IA 192.168.1.8 [110/2343] via 192.168.1.2, 00:00:05, Serial2/07.查看r1的OSPF链路状态数据库r1#show ip ospf databaseOSPF Router with ID (10.1.2.1) (Process ID 1)Router Link States (Area 1)Link ID ADV Router Age Seq# Checksum Link count 10.1.2.1 10.1.2.1 310 0x80000007 0x00463f 4192.168.1.5 192.168.1.5 310 0x80000006 0x00164a 2Summary Net Link States (Area 1)Link ID ADV Router Age Seq# Checksum192.168.1.4 192.168.1.5 845 0x80000001 0x00fe75192.168.1.8 192.168.1.5 518 0x80000002 0x0072ec172.16.1.1 192.168.1.5 518 0x80000003 0x00fe0f8.在r1上使用ping命令确认路由的有效性r1#ping 172.16.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 78/87/94 ms9.查看r4的路由表和ospf的链路状态数据库r4#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/32 is subnetted, 2 subnetsO IA 10.1.1.1 [110/2344] via 192.168.1.9, 00:23:31, Serial2/0O IA 10.1.2.1 [110/2344] via 192.168.1.9, 00:23:31, Serial2/0172.16.0.0/24 is subnetted, 2 subnetsC 172.16.1.0 is directly connected, Loopback0C 172.16.2.0 is directly connected, Loopback1192.168.1.0/30 is subnetted, 3 subnetsO IA 192.168.1.0 [110/2343] via 192.168.1.9, 00:23:41, Serial2/0O IA 192.168.1.4 [110/1562] via 192.168.1.9, 00:27:24, Serial2/0C 192.168.1.8 is directly connected, Serial2/0r4#show ip ospf databaseOSPF Router with ID (172.16.2.1) (Process ID 1)Router Link States (Area 2)Link ID ADV Router Age Seq# Checksum Link count 172.16.2.1 172.16.2.1 34 0x80000005 0x00feff 4192.168.1.9 192.168.1.9 14 0x80000004 0x00feff 2Summary Net Link States (Area 2)Link ID ADV Router Age Seq# Checksum192.168.1.0 192.168.1.9 1590 0x80000005 0x00a4bb10.1.1.1 192.168.1.9 1580 0x80000007 0x00d5e1 192.168.1.4 192.168.1.9 9 0x80000008 0x00f206。

OSPF多区域配置1.规划网络拓扑图如下：文字说明：a.R1 与 R2 作为末梢区域area 1b.R2 与 R3 作为主区域area 0c.R3 与 R4 作为末梢区域area 2d.R1 上连接交换机LSW3，LSW3上拥有vlan 8，g0/0/1与g/0/2属于vlan 8e.R1还直连一个主机，网段为192.168.7.0 网段。

2.配置：R1:<Huawei>sysEnter system view, return user view with Ctrl+Z.[Huawei]un in enInfo: Information center is disabled.[Huawei]sysname R1[R1]int e0/0/0[R1-Ethernet0/0/0]ip add 12.1.1.1 30[R1-Ethernet0/0/0]q[R1]int e0/0/1[R1-Ethernet0/0/1]ip add 192.168.8.1 24[R1-Ethernet0/0/1]q[R1]int g0/0/0[R1-GigabitEthernet0/0/0]ip add 192.168.7.1 24[R1-GigabitEthernet0/0/0]q[R1]int loop[R1]int LoopBack 0[R1-LoopBack0]ip add 1.1.1.1 24[R1-LoopBack0]q[R1]int loopback 1[R1-LoopBack1]ip add 192.168.1.1 24[R1-LoopBack1]q[R1]ospf 10[R1-ospf-10]area 1[R1-ospf-10-area-0.0.0.1]network 192.168.8.0 0.0.0.255 //为了能让网段能够到达[R1-ospf-10-area-0.0.0.1]network 192.168.7.0 0.0.0.255 //为了能让网段能够到达[R1-ospf-10-area-0.0.0.1]q[R1-ospf-10]q[R1]R2:[R2]int e0/0/0[R2-Ethernet0/0/0]ip add 12.1.1.2 30[R2-Ethernet0/0/0]int e0/0/1[R2-Ethernet0/0/1]ip add 23.1.1.1 30 [R2-Ethernet0/0/1]q[R2]int loopback 0[R2-LoopBack0]ip add 2.2.2.2 24[R2-LoopBack0]q[R2]int loopback 1[R2-LoopBack1]ip add 192.168.2.1 24 [R2-LoopBack1]q[R2]ospf 10[R2-ospf-10]area 1[R2-ospf-10-area-0.0.0.1]q[R2-ospf-10]area 0[R2-ospf-10-area-0.0.0.0]q[R2-ospf-10]q[R2]R3:[Huawei]sysname R3[R3]int e0/0/0[R3-Ethernet0/0/0]ip add 34.1.1.1 30 [R3-Ethernet0/0/0]int e0/0/1[R3-Ethernet0/0/1]ip add 23.1.1.2 30 [R3-Ethernet0/0/1]q[R3]int loopback 0[R3-LoopBack0]ip add 3.3.3.3 24[R3-LoopBack0]q[R3]int loopback 1[R3-LoopBack1]ip add 192.168.3.1 24 [R3-LoopBack1]q[R3]ospf 10[R3-ospf-10]area 2[R3-ospf-10-area-0.0.0.2]q[R3-ospf-10]area 0[R3-ospf-10-area-0.0.0.0]q[R3-ospf-10]q[R3]R4：[Huawei]sysname R4[R4]int e0/0/0[R4-Ethernet0/0/0]ip add 34.1.1.2 30 [R4-Ethernet0/0/0]q[R4]int loopback 0[R4-LoopBack0]ip add 4.4.4.4 24[R4-LoopBack0]q[R4]int loopback 1[R4-LoopBack1]ip add 192.168.4.1 24[R4-LoopBack1]q[R4]ospf 10[R4-ospf-10]area 2[R4-ospf-10-area-0.0.0.2]q[R4-ospf-10]q[R4]从PC端ping各个路由器的route idPing 1.1.1.1: 32 data bytes, Press Ctrl_C to break From 1.1.1.1: bytes=32 seq=1 ttl=255 time=31 ms From 1.1.1.1: bytes=32 seq=2 ttl=255 time=15 ms From 1.1.1.1: bytes=32 seq=3 ttl=255 time=16 ms From 1.1.1.1: bytes=32 seq=4 ttl=255 time=31 ms From 1.1.1.1: bytes=32 seq=5 ttl=255 time=16 ms--- 1.1.1.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/ma* = 15/21/31 msPing 3.3.3.3: 32 data bytes, Press Ctrl_C to break From 3.3.3.3: bytes=32 seq=1 ttl=253 time=94 ms From 3.3.3.3: bytes=32 seq=2 ttl=253 time=109 ms From 3.3.3.3: bytes=32 seq=3 ttl=253 time=94 ms From 3.3.3.3: bytes=32 seq=4 ttl=253 time=94 ms From 3.3.3.3: bytes=32 seq=5 ttl=253 time=94 ms--- 3.3.3.3 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/ma* = 94/97/109 msPing 4.4.4.4: 32 data bytes, Press Ctrl_C to break From 4.4.4.4: bytes=32 seq=1 ttl=252 time=156 ms From 4.4.4.4: bytes=32 seq=2 ttl=252 time=125 ms From 4.4.4.4: bytes=32 seq=3 ttl=252 time=109 ms From 4.4.4.4: bytes=32 seq=4 ttl=252 time=110 ms From 4.4.4.4: bytes=32 seq=5 ttl=252 time=141 ms --- 4.4.4.4 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/ma* = 109/128/156 msPC>查看R2的路由表：3.配置R1与R2 链路认证，使用明文认证R1：[R1]int e0/0/0[R1-Ethernet0/0/0]ospf aut[R1-Ethernet0/0/0]ospf authentication-mode sim[R1-Ethernet0/0/0]ospf authentication-mode simple plain YP[R1-Ethernet0/0/0]q查看邻居路由：两个路由器链路密码不同断开认证邻居关系[R1]dis ospf peer briefPeer Statistic Information----------------------------------------------------------------------------Area Id Interface Neighbor id State0.0.0.1 Ethernet0/0/0 12.1.1.2Full----------------------------------------------------------------------------R2：[R2]int e0/0/0[R2-Ethernet0/0/0]ospf au[R2-Ethernet0/0/0]ospf authentication-mode simple plain YP[R2-Ethernet0/0/0]q查看邻居路由：两个路由器链路密码一样重新连接认证邻居关系[R2]dis ospf peer briefPeer Statistic Information----------------------------------------------------------------------------Area Id Interface Neighbor id State0.0.0.0 Ethernet0/0/1 34.1.1.1Full0.0.0.1 Ethernet0/0/0 12.1.1.1Full----------------------------------------------------------------------------4.配置R3与R4的区域认证，使用密文认证。

OSPF配置AS:在共同管理下的一组运行相同库有选择协议的路由器的集合为一个“自治系统”IGP：内部网关路由协议——用于在单一AS内决策路由，用来解决AS内部通信！EGP：外部网关路由协议——用于在多个AS之间执行路由，用来解决AS间通信！ospf基本配置：全局：router ospf +区域号指定ospf协议运行的接口以及所在的区域命令如下：network 网络地址反掩码area 区域号修改接口优先级：router ospf模式：IP ospf priority 数值优先级（0~255）设置为0时不参与选举DR为指定路由器，BDR为备份指定路由器！修改COST值：接口模式：IP ospf cost 数值（1~65535）数值小的优先级大。

查看ospf配置:路由表：show IP route邻居列表及状态：show IP router ospf neighborospf配置：show IP ospfospf 多区域配置ABR(区域边界路由器)：连接一个或多个区域到骨干区域的路由器，并且这些路由器会作为间通信量的路由网关ASBR：（自治系统边界路由器）：可以认为它是ospf域外部的通信量进入ospf域的网关路由器洪扩散。

●组成员LSA(LSA6):是用在OSPF协议的一个增强版本――组播OSPF协议(MOSPF协议)中的。

MOSPF协议将数据包从一个单一的源地址转发到多个目的地，或者是一组共享D类组播地址的成员。

●NSSA外部LSA(LSA7):是指在非纯末梢区域(Not-So-Stubby Area，NSSA)内始发于ASBR路由器的LSA通告。

NSSA外部LSA通告几乎和自主系统外部LSA通告是相同的。

只是不像自主系统外部LSA通告那样在整个OSPF自主系统内进行泛洪扩散，NSSA外部LSA通告仅仅在始发这个NSSA外部LSA通告的非纯末梢区域内部进行泛洪扩散。

●外部属性LSA(LSA8):是被提议作为运行内部BGP协议(iBGP协议)的另一种选择，以便用来传送BGP协议的信息穿过一个OSPF域。

华为路由器多区域。

SPf配置多区域。

SPf配置area© area51Ie“、”” 2.2.2.1 2.2.2.2 3・3・3・1 3・3・3・P GE(VM) GEMyl GEgfO1.1.1.1 ~ / AR2 AR3一、配置各个路由器的ip地址：ARl:<Huawei><Huawei>system-view [Huawei]sysname Rl 〃修改路由器名称为Rl [Rl]undo info-center enable[Rl]int IO 〃进入接口IooPbakO[Rl-LoopBackO]ip add 1.1.1.1 24[Rl-LoopBackOJint g0∕0∕0[Rl-GigabitEthernetO∕O∕O]ip address 2.2.2.1 24[Rl-GigabitEthernetO∕O∕O]quitAR2：<Huawei>sy<Huawei>system-view[Huawei]sysname R2[R2]undo info-center enable[R2]int g0∕0∕0[R2-GigabitEthernet0∕0∕0]ip add 2.2.2.2 24[R2-GigabitEthernet0∕0∕0]int gO/O/1[R2-GigabitEthernetO∕O∕l]ip add 3.3.3.1 24[R2-GigabitEthernetO∕O∕l]quitAR3：<Huawei>sy[Huawei]sysname R3[R3]undo info-center enable[R3]int gO/O/O[R3-GigabitEthernet0∕0∕0]i p add 33.3.2 24[R3-GigabitEthernet0∕0∕0]int IO[R3-LoopBackO]ip add 4.4.4.1 24[R3-LoopBackO]quit二、配置OSPf协议:loopbackΘ4.4.4.1ARI:[Ri][Rl]ospf 1[Rl-ospf-l]area 0 〃建立并进入区域0[Rl-ospf-l-area-0.0.0.0]net 1.1.1.0 0.0.0.255[Rl-ospf-l-area-0.0.0.0]net 2.2.2.0 0.0.0.255 〃向直连网段宣告[Rl-ospf-l-area-0.0.0.0]quit[Rl-ospf-l]quitAR2：[R2]ospf 1[R2-ospf-l]area 0 〃进入areaθ[R2-ospf-l-area-0.0.0,0]net 2.2.2.0 0.0.0.255 〃向网段2.2.2.0 宣告[R2-ospf-l-area-0.0.0.0]quit[R2-ospf-l]area 51 〃进入area51[R2-ospf-l-area-0.0.0.51]net 33.3.0 0.0.0.255 〃向网段3.33.0 宣告[R2-ospf-l-area-0.0.0.51]quit[R2-ospf-l]quitAR3：[R3]ospf 1[R3-ospf-l]area 51[R3-ospf-l-area-0.0.0.51]net 3.3.3.0 0.0.0.255[R3-ospf-l-area-0.0.0.51]net 4.4.4.0 0.0.0.255[R3-ospf-l-area-0.0.0.51]quit[R3-ospf-l]quit[R3]dis ip routing-table 〃查看路由器表同时查看其它路由器上的路由表，看是否完整。

OSPF NSSA区域原理及基本配置一、原理概述OSPF协议定义了Stub区域和Totally Stub区域这两种特殊的非骨干区域，为了市精简LSDB 中的LSA数量，同时也精简路由表中路由条目数量，实现优化设备和网络性能的目的。

根据定义，Stub区域或Totally Stub区域中不允许存在ADBR路由器。

然而在实际环境中，由于某种需求，有可能希望在Stub区域或Totally Stub区域中引入外部路由。

为此，OSPF又定义了NSSA区域和Totally NSSA区域，以此来增强OSPF协议的适应和扩展性。

NSSA区域或Totally NSSA区域可以将外部路由以Type-7 LSA（NSSA LSA）的方式引进本区域，这些Type-7 LSA将在本区域的ABR路由器上被转换成Type-5 LSA（AS External LSA）并泛洪到其他OSPF区域。

Type-7 LSA只会出现在NSSA区域或Totally NSSA区域中。

在其他方面，NSSA区域和Totally NSSA区域与Stub区域和Totally Stub区域完全一样。

NSSA区域不允许Type-4和Type-5LSA进入，该区域会通过Type-3LSA所表示的缺省路由访问AS外部目的地。

Totally NSSA区域不仅不允许Type-4和Type-5LSA进入，同时也不允许Type-3LSA进入，只允许缺省的Type-3LSA进入，并根据缺省路由来访问该区域以外的任何目的地。

二、根据原理设计实验实验拓扑图１所示，以及实验编址如表１所示。

本实验模拟了一个企业网络场景，路由器R4、R2、R3为企业总部路由器，R4是企业的分支机构的路由器。

R4与R2、R4与R3之间的链路位于区域0，R4与R2、R4与R3之间的链路位于区域1。

R4的所有Loopback接口用来模拟企业总部的非OSPF网络，R4的所有Loop back接口用来模拟企业分支结构非OSPF 网络。

OSPF路由协议概念及工作原理OSPF（Open Shortest Path First）是一种内部网关协议（IGP），用于在同一个自治系统内部进行路由选择。

它是一个开放式的标准路由协议，被广泛应用于企业和互联网服务提供商网络中。

OSPF采用了链路状态路由算法来确定最佳路径，并通过广播链路状态信息来构建最短路径树，实现动态路由选择。

在本文中，将介绍OSPF路由协议的概念和工作原理。

一、概念：1.链路状态路由算法：OSPF使用链路状态路由算法来确定最短路径。

在该算法中，每个路由器维护一张链路状态数据库，记录了整个网络中每条链路的状态信息。

通过交换链路状态信息，每个路由器可以计算出到达各个目的地的最短路径，并构建最短路径树。

2.内部网关协议（IGP）：OSPF是一种内部网关协议，用于在同一个自治系统（AS）内部进行路由选择。

它负责确定AS内部的路由路径，并与外部网关协议（EGP）进行交互，将AS的路由信息传递给其他AS。

3.路由器ID：每个OSPF路由器都有一个唯一的路由器ID，用来标识路由器的身份。

路由器ID通常是一个32位的数字，可以手动配置也可以自动分配。

在OSPF中，路由器ID是一个非常重要的标识符，用于区分不同的路由器。

4.邻居关系：OSPF路由器之间通过建立邻居关系来交换链路状态信息。

只有建立了邻居关系的路由器之间才能进行信息交换，从而计算出最短路径。

5.区域：为了提高网络的稳定性和可扩展性，OSPF将网络划分为多个区域。

每个区域内部使用自己的链路状态数据库和最短路径树，与其他区域通过区域边界路由器（ASBR）连接。

区域之间通过汇总路由信息来减少路由器的负担。

二、工作原理：1. 邻居关系建立：OSPF路由器通过建立邻居关系来交换链路状态信息。

当两个OSPF路由器在同一网络中发现彼此时，它们将通过Hello消息交换一些基本的信息，建立邻居关系。

建立邻居关系后，它们将通过LSA（链路状态通告）消息来交换链路状态信息。

OSPF网络解决方案简介OSPF（开放式最短路径优先）是一种用于IP网络的内部网关协议（IGP），它通过计算最短路径来实现数据包的转发。

OSPF是一种开放协议，被广泛应用于大型企业网络和互联网。

在本文档中，我们将探讨OSPF网络解决方案的基本原理、优点以及部署步骤。

我们将介绍如何配置OSPF路由器，并讨论几种常见的网络拓扑结构。

基本原理OSPF使用链接状态数据库（LSDB）来存储网络拓扑信息，并通过计算最短路径树来确定最佳的数据包转发路径。

以下是OSPF的基本原理：1.OSPF通过交换链路状态更新来建立和维护邻居关系。

每个路由器都会将自己的链路状态信息广播给周围的邻居，并收集来自其他路由器的链路状态信息。

2.每个路由器将收集到的链路状态信息存储在本地的LSDB中。

LSDB包含了网络中所有路由器的链路状态信息，包括链路带宽、延迟、可靠性等。

3.路由器使用链路状态信息计算最短路径树，确定到达目标网络的最佳路径。

最短路径树会被转化为路由表，用于数据包的转发。

4.OSPF使用Dijkstra算法来计算最短路径树。

该算法基于路由器之间的链路代价（一般是链路带宽），找到代价最低的路径。

优点OSPF相比其他IGP协议具有以下优点：1.高效的动态路由选择：OSPF能够快速适应网络拓扑的改变，并通过重新计算最短路径来更新路由表。

这使得OSPF非常适用于大型复杂网络。

2.更好的可扩展性：OSPF使用分层的LSDB来存储网络拓扑信息，这使得其在规模较大的网络中更加高效和可靠。

3.支持VLSM和CIDR：OSPF可以处理变长子网掩码（VLSM）和无类别域间路由（CIDR），使得网络划分更加灵活和高效。

4.支持路由器间的负载均衡：OSPF允许在平等代价的路径上均衡分布流量，提供更好的网络性能和容错性。

5.支持多种路由类型：OSPF支持多种路由类型，包括AS内部路由、区域内路由和外部路由。

这使得OSPF可以根据不同的网络需求进行灵活配置。
