思科OSPF的多区域配置及优化

ospf多区域实验报告OSPF多区域实验报告引言：本次实验旨在深入理解和掌握OSPF（Open Shortest Path First）协议的多区域功能。

OSPF是一种内部网关协议（IGP），用于在大型网络中进行路由选择和路径计算。

通过将网络划分为多个区域，可以提高网络的可扩展性和性能。

本文将介绍实验的背景和目的，详细描述实验的步骤和结果，并对实验进行总结和讨论。

1. 实验背景在大型企业网络中，网络拓扑往往非常复杂，包含大量的子网和路由器。

当网络规模扩大时，单一区域的OSPF可能无法满足需求，因为单一区域的路由计算复杂度较高，且可能导致路由器负载过大。

为了解决这个问题，OSPF引入了多区域的概念，将网络划分为多个区域，每个区域有自己的区域边界路由器（ABR），负责与其他区域交换路由信息。

2. 实验目的本次实验的目的是通过搭建一个包含多个区域的网络拓扑，验证OSPF多区域的工作原理和效果。

具体目标包括：- 理解OSPF多区域的概念和原理；- 配置和验证OSPF多区域的路由信息交换；- 观察和分析多区域对网络性能和可扩展性的影响。

3. 实验步骤3.1 搭建实验环境我们使用GNS3模拟器搭建了一个包含多个区域的网络拓扑。

拓扑包括两个区域，每个区域都有多个子网和路由器，区域之间通过区域边界路由器连接。

我们使用虚拟机作为路由器，并在每个路由器上安装了OSPF协议。

3.2 配置OSPF多区域在每个路由器上，我们配置了OSPF协议，并将相应的接口划分到不同的区域。

在区域边界路由器上，我们配置了区域间的路由信息交换。

通过这样的配置，每个区域内的路由器只需关注自己所在区域的路由信息，大大减轻了路由计算的负担。

3.3 验证实验结果我们通过在路由器上查看OSPF邻居关系和路由表，以及通过ping命令测试不同子网之间的连通性，来验证实验结果。

我们还观察了区域边界路由器之间的路由信息交换情况，以及网络的性能和可扩展性。

4. 实验结果实验结果表明，OSPF多区域功能能够有效提高网络的可扩展性和性能。

多区域 OSPFOSPF MultiArea【实验目的】了解和掌握ospf的原理，熟悉ospf多域配置步骤。

懂得如何配置Vitrul links,Transit area, Stub Area ,Totally Stubby Area, Not-so-stubby area(nssa)。

【实验原理】了解Internal router，Backbone router，Area Border Router (ABR)， Autonomous System Boundary Router (ASBR) 以及各种类型链路通告的不同之处，优化ospf网络。

【实验拓扑】【实验设备】路由器五台，串行线，用于配置路由的主机【实验内容】1、按图示配置端口，用ping检查各端口间连通性（A/B，E/F用于virtul links实验; C的lo地址在用于验证external routesummarization D的lo地址加入area 8，为验证interarea summarization; A/F的lo 地址在nssa时才加入）建议配置好各个neighber的vty，可以用一台终端观察整个拓扑。

(config)#enable password cisco(config)#line vty 0 4(config-line)#Login(config-line)#Password cisco利用terminal monitor可在telnet上看到debug输出2、在各个路由器启动ospf进程，注意area的分布Router(config)#router ospf *Router(config-router)#network *.*.*.* *.*.*.* area *查看ABR/ASBR/DR/BDR。

show ip ospfshow ip ospf interfaceshow ip ospf neighborshow ip ospf neighbor detail3、 show ip route查看各router路由表，注意area 10,area 11没出现在别的router。

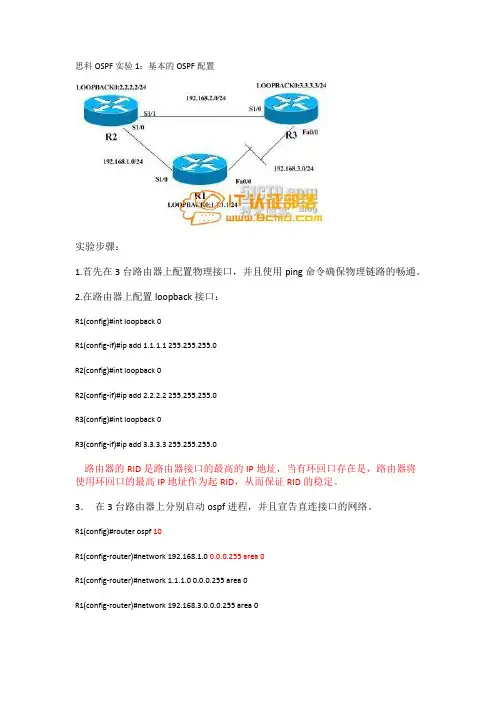

思科OSPF实验1：基本的OSPF配置实验步骤：1.首先在3台路由器上配置物理接口，并且使用ping命令确保物理链路的畅通。

2.在路由器上配置loopback接口：R1(config)#int loopback 0R1(config-if)#ip add 1.1.1.1 255.255.255.0R2(config)#int loopback 0R2(config-if)#ip add 2.2.2.2 255.255.255.0R3(config)#int loopback 0R3(config-if)#ip add 3.3.3.3 255.255.255.0路由器的RID是路由器接口的最高的IP地址，当有环回口存在是，路由器将使用环回口的最高IP地址作为起RID，从而保证RID的稳定。

3．在3台路由器上分别启动ospf进程，并且宣告直连接口的网络。

R1(config)#router ospf 10R1(config-router)#network 192.168.1.0 0.0.0.255area 0R1(config-router)#network 1.1.1.0 0.0.0.255 area 0R1(config-router)#network 192.168.3.0.0.0.255 area 0ospf的进程号只有本地意义，既在不同路由器上的进程号可以不相同。

但是为了日后维护的方便，一般启用相同的进程号。

ospf使用反向掩码。

Area 0表示骨干区域，在设计ospf网络时，所有的非骨干区域都需要和骨干区域直连！R2，R3的配置和R1类似，这里省略。

不同的是我们在R2和R3上不宣告各自的环回口。

*Aug 13 17:58:51.411: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Serial1/0 from LOADING to FULL, Loading Done配置结束后，我们可以看到邻居关系已经到达FULL状态。

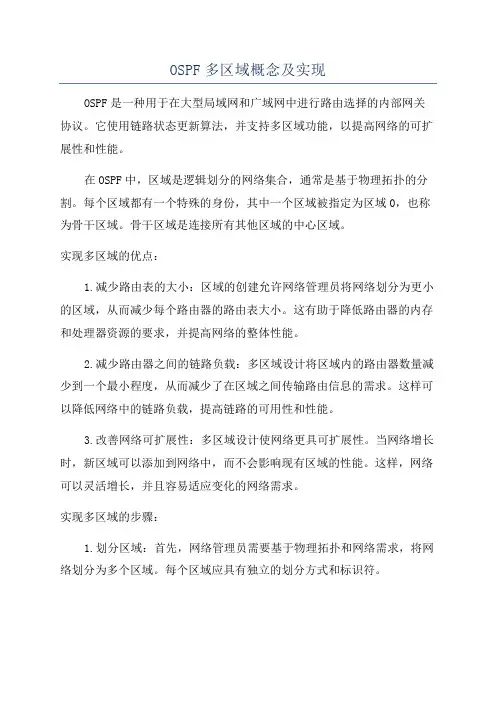

OSPF多区域概念及实现OSPF是一种用于在大型局域网和广域网中进行路由选择的内部网关协议。

它使用链路状态更新算法，并支持多区域功能，以提高网络的可扩展性和性能。

在OSPF中，区域是逻辑划分的网络集合，通常是基于物理拓扑的分割。

每个区域都有一个特殊的身份，其中一个区域被指定为区域0，也称为骨干区域。

骨干区域是连接所有其他区域的中心区域。

实现多区域的优点：1.减少路由表的大小：区域的创建允许网络管理员将网络划分为更小的区域，从而减少每个路由器的路由表大小。

这有助于降低路由器的内存和处理器资源的要求，并提高网络的整体性能。

2.减少路由器之间的链路负载：多区域设计将区域内的路由器数量减少到一个最小程度，从而减少了在区域之间传输路由信息的需求。

这样可以降低网络中的链路负载，提高链路的可用性和性能。

3.改善网络可扩展性：多区域设计使网络更具可扩展性。

当网络增长时，新区域可以添加到网络中，而不会影响现有区域的性能。

这样，网络可以灵活增长，并且容易适应变化的网络需求。

实现多区域的步骤：1.划分区域：首先，网络管理员需要基于物理拓扑和网络需求，将网络划分为多个区域。

每个区域应具有独立的划分方式和标识符。

2.配置区域间连接：在骨干区域中配置区域间连接，这可以通过配置专用的区域0接口或通过配置虚拟链路来实现。

区域间连接通常是通过广域网连接或专用链路实现的。

3.配置区域内连接：在每个区域内，配置所有内部连接，这包括与该区域相关的本地连接以及来自其他区域的连接。

这些连接应使用适当的区域标识符进行配置。

4.配置区域边界路由器：每个区域中的区域边界路由器（Area Border Router，ABR）负责在区域内和区域间转发路由信息。

ABR需要配置准确的区域标识符，并配置区域间连接。

5.配置OSPF路由器：为每个OSPF路由器配置OSPF进程，并在每个接口上启动OSPF。

配置路由器的区域标识符，以及与其他路由器交换和更新链路状态的方式。

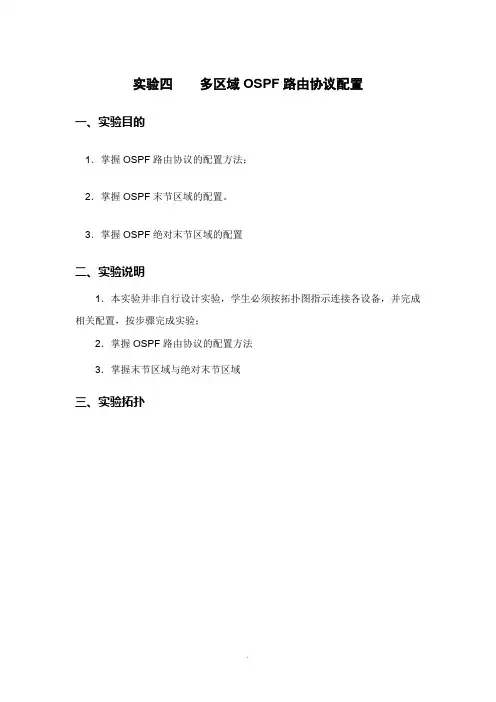

实验四多区域OSPF路由协议配置一、实验目的1．掌握OSPF路由协议的配置方法；2．掌握OSPF末节区域的配置。

3．掌握OSPF绝对末节区域的配置二、实验说明1．本实验并非自行设计实验，学生必须按拓扑图指示连接各设备，并完成相关配置，按步骤完成实验；2．掌握OSPF路由协议的配置方法3．掌握末节区域与绝对末节区域三、实验拓扑Pc0Pc1四、实验步骤（所有2层配置省略）R1上的配置：R1<config>#router ospf 100R1<config-router>#network 192.168.12.0 .255 area 0R1<config-router>#network 192.168.13.0 .255 area 0R2上的配置：R2<config>#router ospf 100R2<config-router>#network 192.168.12.0 .255 area 0R2<config-router>#network 192.168.23.0 .255 area 0R2<config-router>#network 192.168.24.0 .255 area 1 /*边界路由器*/R2<config-router>#area 1 stub /*1区域为末节区域*/ R3上的配置：R3<config>#router ospf 100R3<config-router>#network 192.168.13.0 .255 area 0R3<config-router>#network 192.168.23.0 .255 area 0R3<config-router>#network 192.168.37.0 .255 area 2 /*边界路由器*/R3<config-router>#area 2 stub no-summary /*2区域为绝对末节区域*/ R7上的配置：R7<config>#router ospf 100R7<config-router>#network 192.168.37.0 .255 area 2R7<config-router>#network 192.168.70.0 .255 area 2R7<config-router>#area 2 stub no-summaryR4上的配置：R4<config>#router ospf 100R4<config-router>#network 192.168.24.0 .255 area 1R4<config-router>#network 192.168.45.0 .255 area 1R4<config-router>#network 192.168.46.0 .255 area 1R4<config-router>#area 1 stubR5上的配置：R5<config>#router ospf 100R5<config-router>#network 192.168.45.0 .255 area 1R5<config-router>#network 192.168.56.0 .255 area 1R5<config-router>#network 192.168.50.0 .255 area 1R5<config-router>#area 1 stubR6上的配置：R6<config>#router ospf 100R6<config-router>#network 192.168.56.0 .255 area 1R6<config-router>#network 192.168.46.0 .255 area 1R6<config-router>#network 192.168.60.0 .255 area 1R6<config-router>#area 1 stub五、实验结果1.末节区域路由2.绝对末节区域路由3.连通性测试。

OSPF实验四OSPF多区域配置
一、实验目的
配置OSPF的多区域并进行路由汇总。

应用场景：作为使用最为广泛的动态路由协议，OSPF的使用一般都要划分区域并在ABR上针对路由进行汇总。

二、实验设备
四台Cisco 7206 VXR 中由器、IOS版本V ersion 12.3(5)。

三、实验拓普
四、实验步骤
基本配置：
1、设备命名。

2、用Ping命令测试总部和分部链路的连通性。

3、按照拓扑图配置好接口IP和接口描述信息。

OSPF配置：

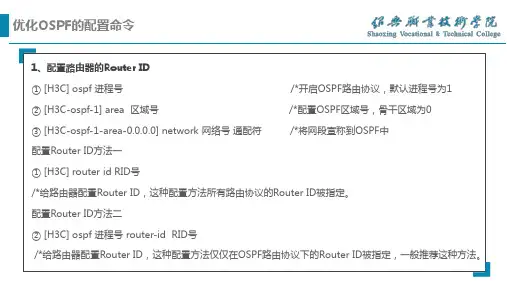

4、启动OSPF进程并配置Router-ID。

5、把相关接口放入OSPF进程并绑定特定的区域。

6、在ABR上做路由汇总。

五、配置命令
六、测试结果
七、实验思考
1、单区域OSPF能看到OSPF的路由是什么路由？在LSDB中能看到哪些LAS？多区
域？
2、OSPF划分区域的目的是什么？划分区域后什么配置是必须做的？为此在分配地址
时必须注意什么？
3、如何划分多区域？骨干区域的作用是什么？设计拓扑证明骨干区域的作用（有、无
骨干区域）？
4、针对区域间路由在哪个设备做汇总？路由汇总针对的是哪种LSA？
5、这种拓扑有什么问题？实际部署时如何解决？
6、不希望其他区域看到本区域的设备及链路IP，如何实现？
7、LSA1、LSA2、LSA3分别是哪个设备产生的？作用是什么？各自的关系是什么？查看LSA具体的内容？并尝试读解。

ospf多区域实验报告OSPF多区域实验报告一、实验目的本次实验旨在通过搭建OSPF多区域网络，探究OSPF协议在多区域环境下的工作原理和性能表现，以及对网络的影响。

二、实验环境1. 软件：GNS3网络模拟软件2. 硬件：个人电脑3. 网络拓扑：包括多个区域的OSPF网络三、实验步骤1. 搭建OSPF网络拓扑：在GNS3中搭建包含多个区域的OSPF网络拓扑，确保各个路由器能够相互通信和传输数据。

2. 配置OSPF协议：在各个路由器上配置OSPF协议，包括设置区域ID、网络地址、Hello定时器等参数。

3. 观察网络状态：观察各个区域之间的路由信息交换情况，查看路由表和链路状态数据库，分析各个区域之间的路由信息传播情况。

4. 测试网络性能：通过模拟数据传输和路由切换等操作，测试OSPF多区域网络的性能表现，包括数据传输速度、路由收敛速度等指标。

四、实验结果1. 路由信息传播良好：经过配置和观察，各个区域之间的路由信息能够正常传播，网络能够实现全局路由收敛。

2. 网络性能表现良好：在进行数据传输和路由切换测试时，网络表现出较好的性能，数据传输速度快，路由收敛速度较快。

五、实验总结通过本次实验，我们深入了解了OSPF协议在多区域环境下的工作原理和性能表现。

在多区域网络中，OSPF能够有效地传播路由信息，实现全局路由收敛，同时表现出较好的网络性能。

因此，在实际网络设计和部署中，可以考虑采用OSPF多区域网络，以提高网络的可扩展性和性能表现。

六、展望未来，我们将继续深入研究OSPF协议在不同网络环境下的性能表现，探索更多的网络优化方案，为构建高性能、可靠的网络架构提供更多的参考和支持。

实验一OSPF多区域的配置一．实验目的1.掌握多区域的OSPF配置方法2.区别不同区域的路由3.掌握OSPF的基本配置命令二、实验拓扑图三、实验步骤及要求1.配置各台路由器的IP地址R1(config)#interface loopback 0R1(config-if)#ip address 10.1.1.1 255.255.255.0R1(config)#interface loopback 1R1(config-if)#ip address 10.1.2.1 255.255.255.0R1(config)#interface serial 2/0R1(config-if)#ip address 192.168.1.1 255.255.255.252 R1(config-if)#no shutdownRouter(config)#hostname r2r2(config)#interface serial 2/0r2(config-if)#ip address 192.168.1.2 255.255.255.252 r2(config-if)#clock rate 64000r2(config-if)#no shutdownr2(config-if)#exitr2(config)#interface serial 3/0r2(config-if)#ip address 192.168.1.5 255.255.255.252 r2(config-if)#clock rate 64000r2(config-if)#no shutdownr2(config-if)#exitRouter(config)#hostname r3r3(config)#interface serial 3/0r3(config-if)#ip address 192.168.1.6 255.255.255.252 r3(config-if)#exitr3(config)#interface serial 3/0r3(config-if)#no shutdownr3(config)#interface serial 2/0r3(config-if)#ip address 192.168.1.9 255.255.255.252r3(config-if)#clock rate 64000r3(config-if)#no shutdownRouter(config)#hostname r4r4(config)#interface serial 2/0r4(config-if)#ip address 192.168.1.10 255.255.255.252r4(config-if)#no shutdownr4(config-if)#exitr4(config)#interface loopback 0r4(config-if)#ip address 172.16.1.1 255.255.255.0r4(config-if)#exitr4(config)#interface loopback 1r4(config-if)#ip address 172.16.2.1 255.255.255.02.在r1上进行area1区域OSPF配置Router(config)#hostname r1r1(config)#router ospf 1r1(config-router)#network 10.1.2.0 0.0.0.255 area 1r1(config-router)#network 10.1.1.0 0.0.0.255 area 1r1(config-router)#network 192.168.1.0 0.0.0.3 area 1r1(config-router)#exit3.在r2上进行area1与area0的区域边界路由器(ABR)的OSPF配置r2(config)#router ospf 1r2(config-router)#network 192.168.1.0 0.0.0.3 area 1r2(config-router)#network 192.168.1.4 0.0.0.3 area 0r2(config-router)#exit4. 在r4上进行area2区域OSPF配置r4(config)#router ospf 1r4(config-router)#network 172.16.1.0 0.0.0.255 area 2r4(config-router)#network 172.16.2.0 0.0.0.255 area 2r4(config-router)#network 192.168.1.8 0.0.0.3 area 2r4(config-router)#exit在r3上进行area2与area0的区域边界路由器(ABR)的OSPF配置r3(config)#router ospf 1r3(config-router)#network 192.168.1.8 0.0.0.3 area 2r3(config-router)#network 192.168.1.4 0.0.0.3 area 0r3(config-router)#exit5. 在任一路由器上查看OSPF邻居表r2#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 10.1.2.1 0 FULL/ - 00:00:38 192.168.1.1 Serial2/0 192.168.1.9 0 FULL/ - 00:00:39 192.168.1.6 Serial3/0R2路由器已经成功与r1和r3路由器建立邻居关系6.查看r1的路由表，观察其他区域的路由r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 2 subnetsC 10.1.1.0 is directly connected, Loopback0C 10.1.2.0 is directly connected, Loopback1172.16.0.0/32 is subnetted, 2 subnetsO IA 172.16.1.1 [110/2344] via 192.168.1.2, 00:00:05, Serial2/0O IA 172.16.2.1 [110/2344] via 192.168.1.2, 00:00:05, Serial2/0192.168.1.0/30 is subnetted, 3 subnetsC 192.168.1.0 is directly connected, Serial2/0O IA 192.168.1.4 [110/1562] via 192.168.1.2, 00:00:05, Serial2/0O IA 192.168.1.8 [110/2343] via 192.168.1.2, 00:00:05, Serial2/07.查看r1的OSPF链路状态数据库r1#show ip ospf databaseOSPF Router with ID (10.1.2.1) (Process ID 1)Router Link States (Area 1)Link ID ADV Router Age Seq# Checksum Link count 10.1.2.1 10.1.2.1 310 0x80000007 0x00463f 4192.168.1.5 192.168.1.5 310 0x80000006 0x00164a 2Summary Net Link States (Area 1)Link ID ADV Router Age Seq# Checksum192.168.1.4 192.168.1.5 845 0x80000001 0x00fe75192.168.1.8 192.168.1.5 518 0x80000002 0x0072ec172.16.1.1 192.168.1.5 518 0x80000003 0x00fe0f8.在r1上使用ping命令确认路由的有效性r1#ping 172.16.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 78/87/94 ms9.查看r4的路由表和ospf的链路状态数据库r4#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/32 is subnetted, 2 subnetsO IA 10.1.1.1 [110/2344] via 192.168.1.9, 00:23:31, Serial2/0O IA 10.1.2.1 [110/2344] via 192.168.1.9, 00:23:31, Serial2/0172.16.0.0/24 is subnetted, 2 subnetsC 172.16.1.0 is directly connected, Loopback0C 172.16.2.0 is directly connected, Loopback1192.168.1.0/30 is subnetted, 3 subnetsO IA 192.168.1.0 [110/2343] via 192.168.1.9, 00:23:41, Serial2/0O IA 192.168.1.4 [110/1562] via 192.168.1.9, 00:27:24, Serial2/0C 192.168.1.8 is directly connected, Serial2/0r4#show ip ospf databaseOSPF Router with ID (172.16.2.1) (Process ID 1)Router Link States (Area 2)Link ID ADV Router Age Seq# Checksum Link count 172.16.2.1 172.16.2.1 34 0x80000005 0x00feff 4192.168.1.9 192.168.1.9 14 0x80000004 0x00feff 2Summary Net Link States (Area 2)Link ID ADV Router Age Seq# Checksum192.168.1.0 192.168.1.9 1590 0x80000005 0x00a4bb10.1.1.1 192.168.1.9 1580 0x80000007 0x00d5e1 192.168.1.4 192.168.1.9 9 0x80000008 0x00f206。

实验4 配置多区域OSPF一、初始配置：R1(config-line)#int s2/1R1(config-if)#ip add 12.0.0.1 255.255.255.0R1(config-if)#no shR1(config-if)#int lo0R1(config-if)#ip add 1.1.1.1 255.255.255.0R2(config-if)#int s2/2R2(config-if)#ip add 23.0.0.2 255.255.255.0R2(config-if)#no shR2(config-if)#int s2/1R2(config-if)#ip add 12.0.0.2 255.255.255.0R2(config-if)#no shR2(config-if)#int lo0R2(config-if)#ip add 2.2.2.2R3(config-line)#int s2/2R3(config-if)#ip add 34.0.0.3 255.255.255.0R3(config-if)#no shR3(config-if)#int s2/1R3(config-if)#ip add 23.0.0.3 255.255.255.0R3(config-if)#no shR3(config-if)#int lo0R3(config-if)#ip add 3.3.3.3 255.255.255.0R4(config-line)#int s2/1R4(config-if)#ip add 34.0.0.4 255.255.255.0R4(config-if)#no shR4(config-if)#int lo0R4(config-if)#ip add 4.4.4.4 255.255.255.0二、实验配置：//配置R1R1(config-if)#router os 1R1(config-router)#network 12.0.0.1 255.255.255.255 area 1R1(config-router)#network 1.1.1.1 255.255.255.255 area 1//配置R2R2(config-if)#router os 1R2(config-router)#net 12.0.0.2 255.255.255.255 a 1R2(config-router)#net 23.0.0.2 255.255.255.255 a 0R2(config-router)#net 2.2.2.2 255.255.255.255 a 0//配置R3R3(config-if)#router os 1R3(config-router)#net 23.0.0.3 255.255.255.255 a 0R3(config-router)#net 34.0.0.3 255.255.255.255 a 2R3(config-router)#net 3.3.3.3 255.255.255.255 a 0//配置R4R4(config)#router os 1R4(config-router)#net 34.0.0.4 255.255.255.255 a 2R4(config-router)#net 4.4.4.4 255.255.255.255 a 2三、调试1.查看OSPF邻居//查看R1的OSPF邻居R1(config-router)#do sh ip os neNeighbor ID Pri State Dead Time Address Interface2.2.2.2 0 FULL/ - 00:00:39 12.0.0.2 Serial2/1//查看R2的OSPF邻居R2(config-router)#do sh ip os neNeighbor ID Pri State Dead Time Address Interface3.3.3.3 0 FULL/ - 00:00:32 23.0.0.3 Serial2/21.1.1.1 0 FULL/ - 00:00:30 12.0.0.1 Serial2/1//查看R3的OSPF邻居R3(config-router)#do sh ip os neNeighbor ID Pri State Dead Time Address Interface2.2.2.2 0 FULL/ - 00:00:36 23.0.0.2 Serial2/14.4.4.4 0 FULL/ - 00:00:31 34.0.0.4 Serial2/2//查看R4的OSPF邻居R4(config-router)#do sh ip os neNeighbor ID Pri State Dead Time Address Interface3.3.3.3 0 FULL/ - 00:00:33 34.0.0.3 Serial2/1 2.查看链路状态数据库//查看R1上的链路状态数据库R1(config-router)#do sh ip os daOSPF Router with ID (1.1.1.1) (Process ID 1)Router Link States (Area 1)Link ID ADV Router Age Seq# Checksum Link count1.1.1.1 1.1.1.1 762 0x80000003 0x00F46F 32.2.2.2 2.2.2.2 749 0x80000002 0x00561E 2Summary Net Link States (Area 1)Link ID ADV Router Age Seq# Checksum2.2.2.2 2.2.2.2 631 0x80000001 0x00FA313.3.3.3 2.2.2.2 641 0x80000001 0x004F984.4.4.4 2.2.2.2 669 0x80000001 0x00A3FF23.0.0.0 2.2.2.2 745 0x80000001 0x00A33A34.0.0.0 2.2.2.2 708 0x80000001 0x0096FB//查看R2上的链路状态数据库R2(config-router)#do sh ip os daOSPF Router with ID (2.2.2.2) (Process ID 1)Router Link States (Area 0)Link ID ADV Router Age Seq# Checksum Link count2.2.2.2 2.2.2.2 770 0x80000003 0x008EAD 33.3.3.3 3.3.3.3 782 0x80000003 0x002C07 3Summary Net Link States (Area 0)Link ID ADV Router Age Seq# Checksum1.1.1.12.2.2.2 885 0x80000001 0x00AB444.4.4.4 3.3.3.3 806 0x80000001 0x0003DC12.0.0.0 2.2.2.2 885 0x80000001 0x0033B534.0.0.0 3.3.3.3 844 0x80000001 0x00F5D8Router Link States (Area 1)Link ID ADV Router Age Seq# Checksum Link count1.1.1.1 1.1.1.1 899 0x80000003 0x00F46F 32.2.2.2 2.2.2.2 884 0x80000002 0x00561E 2Summary Net Link States (Area 1)Link ID ADV Router Age Seq# Checksum2.2.2.2 2.2.2.2 766 0x80000001 0x00FA313.3.3.3 2.2.2.2 778 0x80000001 0x004F984.4.4.4 2.2.2.2 806 0x80000001 0x00A3FF23.0.0.0 2.2.2.2 882 0x80000001 0x00A33A34.0.0.0 2.2.2.2 845 0x80000001 0x0096FB3.查看路由表//查看R1上的路由表R1(config-router)#do sh ip rouCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set34.0.0.0/24 is subnetted, 1 subnetsO IA 34.0.0.0 [110/192] via 12.0.0.2, 00:16:01, Serial2/11.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback02.0.0.0/32 is subnetted, 1 subnetsO IA 2.2.2.2 [110/65] via 12.0.0.2, 00:14:44, Serial2/13.0.0.0/32 is subnetted, 1 subnetsO IA 3.3.3.3 [110/129] via 12.0.0.2, 00:14:54, Serial2/14.0.0.0/32 is subnetted, 1 subnetsO IA 4.4.4.4 [110/193] via 12.0.0.2, 00:15:22, Serial2/123.0.0.0/24 is subnetted, 1 subnetsO IA 23.0.0.0 [110/128] via 12.0.0.2, 00:16:38, Serial2/112.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial2/1//查看R2上的路由表34.0.0.0/24 is subnetted, 1 subnetsO IA 34.0.0.0 [110/128] via 23.0.0.3, 00:16:09, Serial2/21.0.0.0/32 is subnetted, 1 subnetsO 1.1.1.1 [110/65] via 12.0.0.1, 00:18:03, Serial2/12.0.0.0/24 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, Loopback03.0.0.0/32 is subnetted, 1 subnetsO 3.3.3.3 [110/65] via 23.0.0.3, 00:16:09, Serial2/24.0.0.0/32 is subnetted, 1 subnetsO IA 4.4.4.4 [110/129] via 23.0.0.3, 00:16:09, Serial2/223.0.0.0/24 is subnetted, 1 subnetsC 23.0.0.0 is directly connected, Serial2/212.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial2/1通过本实验，掌握了多区域OSPF的基本配置，应注意各非0区域必须与0区域相连，否则可能导致无法同步数据库，不能正常路由。

实验需求如上图，本实验结合真实案例，用来检验学员对OSPF协议的掌握情况R5为A公司总部网关，R2和R4分别是一号楼和二号楼的核心交换机，这里用路由器模拟，R1和R3分别为一号楼和二号楼的分发层交换机，这里也是用路由器模拟，每一栋楼是一个ospf区域，包含着诺干个vlan，核心交换机和网关之间是骨干区域。

R6是A公司分公司网关，和总部通过帧中继互联，R7是分部核心交换机，分部的ospf是区域3，因为分部业务扩展，合并了B公司（R8，R9），B公司原来是ospf区域4。

1.根据上图，搭建好拓扑，ISP用一台路由器模拟，服务器和PC机全部采用回环口模拟2.配置好帧中继环境，要求帧中继不能动态获取映射，也不能静态配置映射，配置好IP地址，测试直连PING通3.依据上图，配置好OSPF协议，验证邻居建立4.确保整个内网全网可达5.确保骨干区域邻居建立高安全性6.尽量减小网关的路由表条目7.R1,R3,R9性能不足，尽量减少其路由表条目实验步骤1、对各路由器配置IP地址2、将R10模拟为帧中继R10#conf tR10(config)#frame-relay swiR10(config)#frame-relay switchingR10(config)#int s0/0R10(config-if)#no shutR10(config-if)#encapsulation frame-relayR10(config-if)#frame-relay intf-type dceR10(config-if)#clock rate 64000R10(config-if)#frame-relay route 506 int s0/1 605R10(config-if)#int s0/1R10(config-if)#encapsulation frame-relayR10(config-if)#frame-relay intf-type dceR10(config-if)#clock rate 64000R10(config-if)#frame-relay route 605 int s0/0 506R10(config-if)#exit在R5的s2/0，及R6的s1/0做相应的帧中继封装R5(config)#int s2/0R5(config-if)#encapsulation frame-relayR5(config-if)#frame-relay intf-type dteR5(config-if)#exitR6(config)#int s1/0R6(config-if)#encapsulation frame-relayR6(config-if)#frame-relay intf-type dteR6(config-if)#exit3、配置OSPF协议，并验证邻居建立R1(config)#router ospf 1R1(config-router)#router-idR1(config-router)#router-id 1.1.1.1R1(config-router)#net 172.16.3.1 0.0.0.0 a 1R1(config-router)#exit其他路由器的配置命令类似在R10帧中继线路上，R5的接口s2/0与R6接口s1/0的OSPF类型为非广播因此不能产生Hello包以建立OSPF邻居。

思科OSPF功能介绍及配置推荐文章软路由怎么搭建服务器热度：水星无线路由器怎么设置MAC地址过滤热度：思科路由器接入ADSL怎么配置热度： CiscoIOS防火墙CBAC如何配置热度：思科策略路由实现双地址双出口+NAT 热度：什么是路由器OSPF的基本配置?相信很多人都对此有疑惑，下面是店铺整理的一些关于路由器OSPF的基本配置的相关资料，供你参考。

路由器OSPF的基本配置一、OSPF的功能OSPF全称为开放式最短路径优先协议(Open Shortest-Path First)，它是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。

OSPF中的O意味着OSPF标准是对公共开放的，而不是封闭的专有路由方案。

OSPF采用链路(路由器接口的另一种说法)状态协议算法，每个路由器维护一个相同的链路状态数据库，保存整个AS的拓扑结构(AS不划分情况下)。

一旦每个路由器有了完整的链路状态数据库，该路由器就可以自己为根，构造最短路径树，然后再根据最短路径构造路由表。

对于大型的网络，为了进一步减少路由协议通信流量，利于管理和计算，OSPF将整个AS划分为若干个区域，区域内的路由器维护一个相同的链路状态数据库，保存该区域的拓扑结构。

OSPF路由器相互间交换信息，但交换的信息不是路由，而是链路状态。

每台路由器都以串行点对点的模式连接，路由器的以太网接口都连接在一台交换机上，彼此可以互相访问。

二、OSPF协议OSPF协议是链路状态协议中的一种，链路状态协议跟距离矢量协议是有本质区别的，距离矢量协议也是一种谣传路由协议，是根据邻居传递过来的消息而决定路由表的表项。

链路状态协议是在路由器之间发送hello报文，建立邻居数据表，传递彼此的链路状态信息，比如接口状态信息和接口IP信息。

接收了链路状态信息的路由器彼此同步，形成链路状态数据库。

CCIE 学习—— OSPF 配置2008-04-09 12:27:16 作者：IT 动力源 来源：IT 动力源收集整理 浏览次数：174 文字大小：【大】【中】【小】关键字：CISCO 认证●基本配置 配置拓扑图：配置要求：1)证明在不同路由器上OSPF 的PID 不用匹配也可以建立邻接关系。

2)使用network 命令来匹配借口，从而在网络10.0.0.0内触发邻接路由器发现进程。

3)配置S1的RID 为7.7.7.7。

4)在骨干LAN 上设置合适的优先权值以使得S1和S2成为DR/BDR 。

5)在骨干LAN上配置dead间隔为最小(1秒)，它是hello间隔的4倍，所以hello间隔为250毫秒。

6)配置区域3为完全NSSA区域，区域4为完全桩区域，区域5为桩区域。

具体配置：1)R1的配置：interface FastEthernet0/0ip address 10.1.1.1 255.255.255.0ip ospf dead-interval minimal hello-multiplier 4!router ospf 1area 3 nssa no-summaryarea 4 stub no-summaryarea 5 stubnetwork 10.1.0.0 0.0.255.255 area 0network 10.3.0.0 0.0.255.255 area 3network 10.4.0.0 0.0.255.255 area 4network 10.5.0.0 0.0.255.255 area 52)R2的配置：interface FastEthernet0/0ip address 10.1.1.2 255.255.255.0ip ospf dead-interval minimal hello-multiplier 4!router ospf 2area 5 stubnetwork 10.1.0.0 0.0.255.255 area 0network 10.5.25.2 0.0.0.0 area 53)R3的配置：router ospf 1area 3 nssa no-summarynetwork 10.0.0.0 0.255.255.255 area 34)R4的配置：router ospf 1area 4 stub no-summarynetwork 10.0.0.0 0.255.255.255 area 45)S1的配置：interface Vlan1ip address 10.1.1.3 255.255.255.0ip ospf dead-interval minimal hello-multiplier 4ip ospf priority 255!router ospf 1router-id 7.7.7.7network 10.1.0.0 0.0.255.255 area 06)S2的配置：interface Vlan1ip address 10.1.1.4 255.255.255.0ip ospf dead-interval minimal hello-multiplier 4ip ospf priority 254!router ospf 1network 10.0.0.0 0.255.255.255 area 0●OSPF的开销以及怎样重启OSPF进程IOS确定OSPF接口开销的方法：1)使用neighbor neighbor cost value命令对每台邻接路由器设置开销(对于允许使用neighbor命令的网络类型)。
