pspice三极管参数

三极管参数及互换大全三极管是一种常见的电子器件，具有放大、开关等功能。

根据其不同的参数和规格，可以用于各种不同的电路设计和应用。

以下是关于三极管的参数及其互换的详细介绍。

一、三极管的参数1.电流增益（β值）：电流增益是指输入电流与输出电流之间的比值。

通常用β值表示。

β值越大，三极管的放大能力越好。

不同类型的三极管其β值范围也不同。

2.最大耗散功率（PD）：最大耗散功率是指三极管能够承受的最大功率。

超过该功率时，三极管可能会受损或烧坏。

3.最大集电极电压（VCEO）：最大集电极电压是指三极管能够承受的最大电压。

超过该电压时，三极管可能会发生击穿或损坏。

4.最大集电极-发射极电压（VCBO）：最大集电极-发射极电压是指三极管集电极和发射极之间的最大电压。

超过该电压，三极管可能会发生击穿或损坏。

5.最大基极-发射极电压（VBE）：最大基极-发射极电压是指三极管基极和发射极之间的最大电压。

超过该电压，三极管可能会发生击穿或损坏。

6.最大工作温度（Tj）：最大工作温度是指三极管能够正常工作的最高温度。

超过该温度，三极管的性能可能会受到影响或发生故障。

7. 切换时间（tf、tr）：切换时间是指三极管从关断到导通或从导通到关断的时间。

切换时间越短，三极管的开关速度越快。

8. 饱和电压（VCEsat）：饱和电压是指三极管在饱和区时集电极与发射极之间的电压。

饱和电压越低，三极管的开关性能越好。

二、三极管的互换三极管的互换是指在电路中可以互相替换的三极管。

通常来说，只有具有相似参数和特性的三极管才能进行互换。

1.相同结构的三极管：如果两个三极管具有相同的封装、引脚和型号，那么它们很有可能可以互换使用。

但是在具体应用中仍然需要根据电路的需求和参数进行验证。

2.参数相似的三极管：如果两个三极管具有相似的参数和特性，尤其是β值、最大集电极电压等关键参数相近，那么它们可能可以进行互换。

但是在具体应用中仍然需要根据电路的需求和参数进行验证。

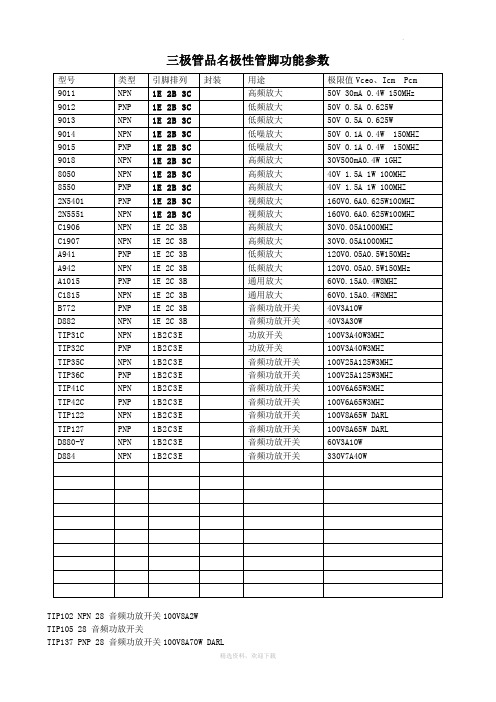

三极管品名极性管脚功能参数TIP102 NPN 28 音频功放开关100V8A2WTIP105 28 音频功放开关TIP142 NPN 30 音频功放开关100V10A125W DAR-LTIP147 PNP 30 音频功放开关100V10A125W DAR-L 0 TIP152 电梯用TL431 21 电压基准源MPSA42 NPN 21E 电话视频放大300V0.5A0.625WMPSA92 PNP 21E 电话视频放大300V0.5A0.625WMPS2222A NPN 21 高频放大75V0.6A0.625W300MHZ2N2222 NPN 4A 高频放大60V0.8A0.5W25/200NSβ=452N2222A NPN 小铁高频放大75V0.6A0.625W300MHZ2N2369 NPN 4A 开关40V0.5A0.3W800MHZ2N2907 NPN 4A 通用60V0.6A0.4W26/70NSβ=2002N3055 NPN 12 功率放大100V15A115W2N3440 NPN 6 视放开关450V1A1W15MHZ2N3773 NPN 12 音频功放开关160V16A150W COP 2N6609 2N3904 NPN 21E 通用60V0.2Aβ=100-4002N3906 PNP 21E 通用40V0.2Aβ=100-4002N5685 NPN 12 音频功放开关60V50A300W2N6277 NPN 12 功放开关180V50A250W2N6609 PNP 12 音频功放开关160V15A150W COP 2N3773 2N6678 NPN 12 音频功放开关650V15A175W15MHZ2N6718 NPN 小铁音频功放开关100V2A2W50MHZ3DA87A NPN 6 视频放大100V0.1A1W3DG6A NPN 6 通用15V20mA0.1W100MHz3DG6B NPN 6 通用20V20mA0.1W150MHz3DG6C NPN 6 通用20V20mA0.1W250MHz3DG6D NPN 6 通用30V20mA0.1W150MHz3DG12C NPN 7 通用45V0.3A0.7W200MHz3DK2B NPN 7 开关30V30mA0.2W3DK4B NPN 7 开关40V0.8A0.7W3DK7C NPN 7 开关25V50mA0.3W3DD15D NPN 12 电源开关300V5A50W3DD102C NPN 12 电源开关300V5A50W3522V 5.2V稳压管录像机用A634 PNP 28E 音频功放开关40V2A10WA708 PNP 6 NF/S 80V0.7A0.8WA715C PNP 29 音频功放开关35V2.5A10W160MHZA733 PNP 21 通用50V0.1A180MHZA741 PNP 4 S 20V0.1A <70/120nSA781 PNP 39B 开关20V0.2A <80/160NSA928 PNP ECB 通用20V1A0.25WA933 PNP 21 Uni 50V0.1A140MHzA940 PNP 28 音频功放开关150V1.5A25W4MHZ /C2073A950 PNP 21 通用30V0.8A0.6WA966 PNP 21 音频激励输出30V1.5A0.9W COP:C2236A1012 PNP 28 音频功率放60V5A25WA1013 PNP 21 视频放大160V1A0.9WA1020 PNP 21 音频开关50V2A0.9WA1123 PNP 21 低噪放大150V0.05A0.75WA1162 PNP 21d 通用贴片50V0.15A0.15WA1216 PNP BCE 功放开关180V17A200W20MHZ /2922A1220 PNP 29 音频功放开关120V1.5A20W150MHZ/C2690 A1265 PNP BCE 功放开关140V10A100W30MHZ /C3182A1295 PNP BCE 功放开关230V17A200W30MHZ /C3264A1301 PNP BCE 功放开关160V10A100W30MHZ /C3280A1302 PNP BCE 功放开关200V15A150W30MHZ /C3281A1358 ? PNP 高频120V1A10W120MHZA1444 PNP BCE 高速电源开关100V15A30W80MHZA1494 PNP BCE 功放开关200V17A200W20MHZ /C3858A1516 PNP BCE 功放开关180V12A130W25MHZA1668 PNP 28B 电源开关200V2A25W20MHZA1785 PNP BCE 驱动400V1A1W/120V1A0.9W140MHA1941 PNP BCE 功放开关140V10A100WCOP:5198A1943 PNP BCE 功放开关230V15A150W /C5200 原A1988 PNP 30 功放开关B449 PNP 12 功放开关50V3.5A22.5W 锗管B631K PNP 29 音频功放开关120V1A8W130MHZ /D600K B647 PNP 21 通用120V1A0.9W140MHZ /D667B649 PNP 29 视放180V1.5A1W /D669B669 PNP 28 达林顿功放70V4A40WB673 PNP 28 达林顿功放100V7A40WB675 PNP 28 达林顿功放60V7A40WB688 PNP BCE 音频功放开关120V8A80W /D718B734 PNP 39B 通用60V1A1W /D774B744 PNP 21 通用30V0.1A0.25WB774 PNP 21 通用30V0.1A0.25WB817 PNP 30 功放开关 160V12A100W /D1047B834 PNP 28 功放开关 60V3A30WB937A PNP 功放开关 60V2A35 DRALB1020 PNP 28 功放开关达林顿100V7A40Wβ=6000B1079 PNP 30 达林顿功放 100V20A100Wβ=5000/D1559 B1185 PNP 28B 功放开关 60V3A25W 70MHZ /D1762B1238 PNP ECB 功放开关 80V0.7A1W 100MHZB1240 PNP 39B 功放开关 40V2A1W100HZB1243 PNP 39B 功放开关 40V3A1W70HZB1316 PNP 54B 驱动功放达林顿100V2A10Wβ=15000 B1317 PNP BCE 音频功放 180V15A150W COP:D1975B1335 PNP 28 音频功放低噪 80V4A30W 12MHZB1375 PNP BCE 音频功放 60V3A2W9MHZB1494 PNP BCE 达林顿功放 120V25A120Wβ=2000-20000 C106 NPN EBC 音频功放开关 60V1.5A15WC380 NPN 21 高频放大 35V0.03A250MHZC458 NPN 21 通用 30V0.1A230MHzC536 NPN 21 通用 40V0.1A180MHZC752 NPN 21 通用 30V0.1A300MHzC815 NPN 21 通用 60V0.2A0.25WC828 NPN 21 通用 45V0.05A0.25WC900 NPN 21 低噪放大 30V0.03A100MHZC943 NPN 4A 通用 60V0.2A200MHZC945 NPN 21 通用 50V0.1A0.5W250MHZC1008 NPN 6 通用 80V0.7A0.8W50MHZC1162 NPN 29 音频功放开关 35V1.5A10WC1213 NPN 39B 监视器专用 35V0.5A0.4WC1222 NPN 21 低噪放大 60V0.1A100MHZC1494 ? NPN 40A 发射36V6A PQ=40W/175MHZC1507 NPN 28 视放300V0.2A15WC1674 NPN 21 HF/ZF 30V0.02A600MHzC1855 NPN 21f HF/ZF 20V0.02A550MHzC1875 NPN 12 彩行1500V3.5A50WC1942 NPN 12 彩行1500V3A50WC1959 NPN 21 通用30V0.4A0.5W300MHzC1970 NPN 28 手机发射40V0.6A PQ=1.3W/175MHZC1971 NPN 28A 手机发射35V2.0A PQ=7.0W/175MHZC1972 NPN 28A 手机发射35V3.5A PQ=15W/175MHZC2012 NPN 21 HF 30V0.03A200MHZC2027 NPN 12 行管1500V5A50WC2068 NPN 28E 视频放大300V0.05A1.5W80MHZC2073 NPN 28 功率放大150V1.5A25W4MHZ /A940C2078 NPN 28 音频功放开关80V3A10W150MHZC2120 NPN 21 通用30V0.8A0.6WC2228 NPN 21 视频放大160V0.05A0.75WC2230 NPN 21 视频放大200V0.1A0.8WC2233 NPN 28 音频功放开关200V4A40WC2236 NPN 21 通用30V1.5A0.9W /A966C2238 NPN 28 音频功放开关160V1.5A25W100MHZ /A968 C2320 NPN 21 通用50V0.2A0.3W200MHZC2335 NPN 28 视频功放500V7A40WC2373 NPN 28 功放200V7.5A40WC2383 NPN 21 视频开关160V1A0.9W /A1015C2443 NPN 大铁功放开关600V50A400WC2481 NPN 29 音频功放开关150V1.5A20WC2482 NPN 21 视频放大300V0.1A0.9WC2500 NPN 21 通用30V2A0.9W150MHZC2611 NPN 29 视频放大300V0.1A1.25WC2625 NPN 30 音频功放开关450V10A80WC2682 NPN 29 NF/Vid 180V0.1A8WC2688 NPN 29 视放管300V0.2A10W80MHZC2690 NPN 29 音频功放开关120V1.2A20W150MHZ/A1220P C2751 NPN BCE 电源开关500V15A120Wβ=40C2837 NPN 30 音频功放开关150V10A100WC2898 NPN 28 音频功放开关500V8A50WC2922 NPN 43 音频功放开关180V17A200W50MHZ /A1216 C3026 NPN 12 开关管1700V5A50Wβ=20C3030 NPN BCE 开关管达林顿900V7A80Wβ=15C3039 NPN 28 电源开关500V7A50Wβ=40C3058 NPN 12 开关管600V30A200W β=15C3148 NPN 28 电源开关900V3A40Wβ=15C3150 NPN 28 电源开关900V3A50Wβ=15C3153 NPN 30 电源开关900V6A100Wβ=15C3182 NPN 30 功放开关140V10A100Wβ=95/A1265C3198 NPN 21 高频放大60V0.15A0.4W130MHZC3262 NPN BCE 达林顿功放800V10A100WC3264 NPN BCE PA功放开关230V17A200Wβ=170/A1295 C3280 NPN 30 音频功放开关160V12A120Wβ=100C3281 NPN 30 音频功放开关200V15A150W30MHZβ=100C3300 NPN 30 音频功放开关100V15A100W β=600C3310 NPN 28C 电源开关500V5A40W β= 20C3320 NPN 28C 电源开关500V15A80W β= 15C3355 NPN 21F 高频放大20V0.1A6500MHZC3358 NPN 40B 高频放大20V0.1A7000MHZC3457 NPN BCE 电源开关1100V3A50Wβ=12C3460 NPN BCE 电源开关1100V6A100Wβ=12C3466 NPN BCE 电源开关1200V8A120Wβ=10C3505 NPN 28B 电源开关900V6A80W β=20C3527 NPN BCE 电源开关500V15A100Wβ=13C3528 NPN BCE 电源开关500V20A150Wβ=13C3595 NPN 29 射频30V0.5A1.2Wβ=90C3679 NPN BCE 电源开关900V5A100W6MHZC3680 NPN BCE 电源开关900V7A120W6MHZC3688 NPN BCE 彩行1500V10A150WC3720 NPN BCE 彩行1200V10A200WC3783 NPN BCE 高压高速开关900V5A100W 黄河21"C3795 NPN BCE 高压高速开关900V5A2W8MHzC3807 NPN BCE 低噪放大30V2A1.2W260MHZC3858 NPN BCE 功放开关200V17A200W20MHZ /A1494C3866 NPN BCE 高压高速开关900V3A40WC3873 NPN BCE 高压高速开关500V12A75W30MHZC3886 NPN BCE 开关,行管1400V8A50W8MHZC3907 NPN 28B 功放开关180V12A130W30MHZC3953 NPN 29 视放120V0.2A1.3W 4000MHZC3987 NPN 28 达林顿50V3A20W β=1000C3995 NPN BCE 行管1500V12A180W 34寸C3997 NPN BCE 行管1500V15A250WC3998 NPN BCE 行管1500V25A250WC4024 NPN BCE 功放开关100V10A35W 24MHZC4038 NPN BCE 门电路50V0.1A0.3W180MHZC4059 NPN BCE 高速开关600V15A130W 0.5/2.2US C4106 NPN BCE 电源开关500V7A50W20MHZ?C4111 NPN BCE 开关行管1500V10A150WC4119 NPN BCE 微波炉开关1500V15A250WC4231 NPN 50C 音频功放800V2A30WC4237 NPN BCE 高压高速开关1000V8A120W30MHZ C4242 NPN BCE 高压高速开关450V7A40WC4288 NPN BCE 行管1400V12A200W8MHZC4297 NPN BCE 电源开关500V12A75W10MHZC4429 NPN BCE 电源开关1100V8A60WC4517 NPN BCE 音频功放550V3A30W6MHZC4532 NPN BCEC4582 NPN 28b 电源开关600V15A75W20MHZON4673 NPN BCEON4873 NPN BCEC4706 NPN BCE 电源开关900V14A130W6MHzC4742 NPN 46 彩行1500V6A50W(带阻尼)C4745 NPN 46 彩行1500V6A50WC4747 NPN 46 彩行1500V10A50WC4769 NPN BCE 微机行管1500V7A60W(带阻尼)C4913 NPN BCE 大屏视放管2000V0.2A35WC4924 NPN BCE 音频功放800V10A70WC4927 NPN BCE 行管1500V8A50WC4927 NPN BCE SONY29"行管1500V8A50W 原装C4941 NPN BCE 行管1500V6A65W 500/380NSC4953 NPN BCE 500V2A25WC5020 NPN BCE 彩行1000V7A100WC5068 NPN BCE 彩行1500V10A50WC5086 NPN BCE 彩行1500V10A50WC5088 NPN BCE 彩行1500V10A50WC5129 NPN BCE 彩显行管1500V8A50W(带阻)C5132 NPN BCE 彩行1500V16A50WC5144 NPN BCE 大屏彩行 1700V20A200WC5148 NPN BCEC5149 NPN BCE 高速高频行管 1500V8A50W(带阻) C5198 NPN BCE 功放开关 140V10A100WC5200 NPN BCE 功放开关 230V15A150W /A1943 原C5244 NPN BCE 彩行 1700V15A200WC5249 NPN BCEC5250 NPN BCE 开关 1000V7A100W 原C5251 NPN BCE 彩行 1500V12A50W 原C5252 NPN BCE 彩行 1500V15A100W 原C5294 NPN BCEC5296 NPN BCE 开关管 25"--34"大屏彩显电源管C5297 NPN BCE 开关管 25"--34"大屏彩显电源管C5331 NPN BCE 大屏彩显行管 1500V15A180WC5423 NPN BCED40C NPN ECB 对讲机用 40V0.5A40W75MHZ(达林顿) D325 NPN BCE 功放开关 50V3A25WD385 NPN 11 达林顿功放 100V7A30WD400 NPN 21 通用 25V1A0.75WD401 NPN 28 音频功放开关 200V2A20WD415 NPN 29 音频功放开关 120V0.8A5WD438 NPN 21 通用 500V1A0.75W100MHzD547 NPN 大铁功放开关 600V50A400WD560 NPN BCE 达林顿功放 150V5A30WD600K NPN 29 音频功放开关 120V1A8W130MHZ/B631K D637 NPN 39E 通用 60V0.1A150MHZ ****D667 NPN 21 视频放大 120V1A0.9W140MHZ/B647D669 NPN 29 视频放大 180V1.5A1W140MHZ/D669D718 NPN 30 音频功放开关120V8A80W /B668D774 NPN 39B 通用100V1A1W /B734D789 NPN 21 音频输出100V1A0.9WD820 NPN 12 彩行1500V5A50WD870 NPN 12 彩行1500V5A50W RRRRD898 NPN 12 彩行1500V3A50WD951 NPN 12 彩行1500V3A65WD965 NPN 21 音频40V5A0.75WD966 NPN 21 音频40V5A1WD985 NPN 29 功放150V1.5A10WD986 NPN 29 功放150V1.5A10WD1025 NPN 28 达林顿功放200V8A50WD1037 NPN BCE 音频功放开关150V30A180WD1047 NPN 30 音频功放开关160V12A100W /B817D1071 NPN 28 功放300V6A40W DRA-LD1163A NPN 28 行偏转用350V7A40W60MHzD1175 NPN 12 行偏转用1500V5A100W β=15 原D1273 NPN 28 音频功放80V3A40W50MHZβ=1500D1302 NPN 21 音频25V0.5A0.5W200MHZD1397 NPN BCE 开关1500V3.5A50W3MHzD1398 NPN BCE 开关1500V5A50W3MHzD1415 NPN 28B 功放电源开关100V7A40Wβ=6000 达林顿D1416 NPN 28B 功放电源开关80V7A40Wβ=6000( 达林顿) D1426 NPN 28B 彩行1500V3.5A80Wβ=12 RRRRRD1427 NPN 28B 彩行1500V5A80Wβ=12 RRRRRD1428 NPN 28B 彩行1500V6A80Wβ=12 RRRRD1431 NPN 28B 彩行1500V5A80Wβ=20D1433 NPN 28B 彩行1500V7A80Wβ=20D1439 NPN BCE 彩行1500V3A80Wβ=8D1541 NPN 28B 彩行1500V3A80Wβ=20D1545 NPN 28B 彩行1500V5A50Wβ=20D1547 NPN BCE 彩行1500V7A80Wβ=20D1554 NPN BCE 彩行1500V3.5A80Wβ=12D1555 NPN BCE 彩行1500V5A80Wβ=12D1556 NPN BCE 彩行1500V6A80Wβ=12D1559 NPN BCE 达林顿功放100V20A100Wβ=5000/B1079D1590 NPN 28 达林顿功放150V8A25W β=15000D1632 NPN 28B 彩行1500V4A70WD1640 NPN 29 达林顿功放120V2A1.2W β=4000-40000D1651 NPN SP 彩行1500V5A60W3MHZD1710 NPN BCE 彩行1500V5A50WD1718 NPN 28C 音频功放180V15A3.5W20MHZD1762 NPN BCE 音频功放开关60V3A25W90MHZ /B1185D1843 NPN BCE 低噪放大50V1A1WD1849 NPN 50A 彩行1500V7A120WD1850 NPN 50A 彩行1500V7A120WD1859 NPN 50A 音频80V0.7A1W120MHZD1863 NPN 50A 音频120V1A1W100MHZD1877 NPN 30 彩行1500V4A50W(带阻尼)D1879 NPN 30 彩行1500V6A60W(带阻尼)D1887 NPN 30 彩行1500V10A70WD1930 NPN 21 达林顿达林顿100V2A1.2Wβ=1000D1975 NPN 53A 音频功放180V15A150W COP:B1317D1978 NPN 21 达林顿120V1.5A0.9Wβ=30000D1980 NPN 61B 达林顿100V2A10Wβ=1000-10000D1981 NPN ECB 达林顿100V2A1WD1993 NPN 45B 音频低噪55V0.1A0.4WD1994A NPN ECB 音频驱动60V1A1WD1997 NPN 45B 激励管40V3A1.5W100MHZD2008 NPN ECB 音频功放80V1A1.2WD2012 NPN BCE 音频功放60V3A2W3MHZD2136 NPN ECB 功放80V1A1.2WD2155 NPN 53A 音频功放180V15A150WD2256 NPN 46 达林顿功放120V25A125Wβ=2000-20000D2334 NPN 28B 彩行1500V5A80WD2349 NPN BCE 大屏彩显行管D2374 NPN BCED2375 NPN BCED2388 NPN EBC 达林顿90V3A1.2WD2445 NPN BCE 彩行1500V12.5A120WD2498 NPN BCE 彩行1500V6A50WD2588 NPN BCE 点火器用DK55 NPN BEC 开关400V4A60WBC307 PNP 21a 通用50V0.2A0.3WBC327 PNP CBE 低噪音频50V0.8A0.625W COM BC337BC337 NPN 21a 音频激励低噪50V0.8A0.625W COM BC327 BC338 NPN 21a 通用激励50V0.8A0.6BC546 NPN 21a 通用80V0.2A0.5WBC547 NPN CBE 通用50V0.2A0.5W300MHZBD135 NPN 29 音频功放45V1.5A12.5WBD136 PNP 29 音频功放45V1.5A12.5WBD137 NPN 29 音频功放60V1.5A12.5WBD138 PNP 29 音频功放60V1.5A12.5Wfile://E:\晶体管资料\三极管系列.htm 2003-03-06BD139 PNP 29 音频功放80V1.5A12.5WBD237 NPN 29 音频功放100V2A25WBD238 PNP 29 音频功放100V2A25WBD243 NPN 28 音频功放45V6A65WBD244 PNP 28 音频功放45V6A65WBD681 NPN 29 达林顿功放100V4A40WBD682 NPN 29 达林顿功放100V4A40WBF458 NPN 29 视放250V0.1A10WBU208A NPN 12 彩行1500V5A12.5WBU208D NPN 12 彩行1500V5A12.5W (带阻尼)BU323 NPN 28 达林顿功放450V10A125WBU406 NPN 28 行管400V7A60WBU508A NPN 28 行管1500V7.5A75WBU508A NPN 28 行管1500V7.5A75W 原BU508D NPN 28 行管1500V7.5A75W (带阻尼)BU806 NPN 28 功放400V8A60W DAR-LBU932R NPN 12 功放500V15A150W DAR-LBU941 NPN 12BU1508DX NPN 28 开关功放BU2506DX NPN 30 开关功放1500V7A50W /600NSBU2508AF NPN 30 开关功放700V8A125W /600NSBU2508AX NPN 30 开关功放700V8A125W /600NSBU2508DF NPN 30 开关功放700V8A125W/600NS(带阻尼) BU2508DX NPN 30 开关功放1500V8A50W/600NS(带阻尼) BU2520AF NPN 30 开关功放800V10A150W 1/500NSBU2520AX NPN 30 开关功放1500V10A150W 1/500NSBU2520DX NPN 30 开关功放1500V10A50W/600NS (带阻)BU2522AF NPN 30 开关功放1500V11A150W /350NSBU2522AX NPN 30 开关功放1500V11A150W /350NSBU2525AF NPN 30 开关功放1500V12A150W /350NSBU2525AX NPN 30 开关功放1500V12A150W /350NSBU2527AF NPN 30 开关功放1500V15A150WBU2532AW NPN 30 开关功放1500V15A150W(大屏)BUH515 NPN BCE 行管1500V10A80WBUH515D NPN BCE 行管1500V10A80W(带阻尼)BUS13A NPN 12 开关功放1000V15A175WBUS14A NPN 12 开关功放1000V30A250WBUT11A NPN 28 开关功放1000V5A100WBUT12A NPN 28 开关功放450V10A125WBUV26 NPN 28 音频功放开关90V14A65W /250nsBUV28A NPN 28 音频功放开关225V10A65W /250nsBUV48A NPN 30 音频功放开关450V15A150WBUW13A NPN 30 功放开关1000V15A150WBUX48 NPN 12 功放开关850V15A125WBUX84 NPN 30 功放开关800V2A40WBUX98A NPN 12 功放开关400V30A210W5MHZDTA114 PNP 10K-10K 160V0.6A0.625W(带阻)DTC143 NPN 录像机用4.7K-4.7KHPA100 NPN BCE 大屏彩显行管21#HPA150 NPN BCE 大屏彩显行管21#HSE830 PNP BCE 音频功放80V115W1MHZHSE838 NPN BCE 音频功放80V115W1MHZ COP/MJ4502MN650 NPN BCE 行管1500V6A80WMJ802 NPN 12 音频功放开关90V30A200WMJ2955 PNP 12 音频功放开关60V15A115WMJ3055 NPN 12 音频功放开关60V15A115WMJ4502 PNP 12 音频功放开关90V30A200W COP/MJ802MJ10012 NPN 12 达林顿400V10A175WMJ10015 NPN 12 电源开关400V50A200WMJ10016 NPN 12 电源开关500V50A200WMJ10025 12 电源开关850V20A250WMJ11032 NPN 12 电源开关120V50A300W DAR-LMJ11033 PNP 12 电源开关120V50A300W DAR-LMJ13333 NPN 12 电源开关400V20A175WMJ15024 NPN 12 音频功放开关400V16A250W4MHZ(原25.00) MJ15025 PNP 12 音频功放开关400V16A250W4MHZ(原25.00) MJE271 PNP 29 达林顿MJE340 NPN 29 视放300V0.5A20WMJE350 PNP 29 视放300V0.5A20WMJE2955T PNP BCE 音频功放开关60V1075W2MHZMJE3055T NPN BCE 音频功放开关70V1075W2MHZMJE9730 NPN BCEMJE13003 NPN 29 功放开关400V1.5A14W MJE13005 NPN 28 功放开关400V4A60WMJE13007 NPN 28 功放开关1500V2.5A60W UGN3120 SGO 霍尔开关UGN3144 SGO 霍尔开关60MIAL1 电磁/微波炉1000V60A300WT30G40 NPN BCE 大功率开关管400V30A300W 5609 COML:56105610 COML:56099626 NPN21 通用Welcome !!! 欢迎您的下载，资料仅供参考！。

三极管主要参数：1 电流放大系数⑴直流电流放大系数⑵交流电流放大系数⑶共基极电流放大系数2 频率特性参数⑴共基极截止频率fa⑵共发射极截止频率fb⑶特性频率ft⑷最高振荡频率fm3极间反向电流⑴集电极－基极反向截止电流ICEO⑵集电极－发射极反向截止电流ICBO4极限参数⑴集电极－发射极反向击穿电压V（BR）CEO（BVCEO）⑵集电极－基极反向击穿电压V（BR）CBO（BVCBO）⑶发射极－基极反向击穿电压V（BR）EBO（BVEBO）⑷集电极最大允许电流ICM⑸集电极最大允许耗散功率PCM晶体三极管的种类1 硅管和锗管（按半导体材料分）锗管比硅管的起始工工作电压低、饱和压降较低。

三极管导通时，发射极和集电极的电压锗管比硅管更低。

因为锗材料制成的PN结比硅材料制成的PN结的正向导通电压低，前者为0.2～0.3V，后者为0.6～0.7V。

所以锗三极管在发射极和基极之间只有0.2～0.3V的电压，晶体管就开始工作。

常用型号有：3AX系列的锗低频管、3AG系列的锗高频管、3AK系列的锗开关管、3AD系列的锗低频大功率管、3BX系列的锗低频管等。

硅三极管比锗管反向漏电流小，输出特性平直、耐压比较高，温度特性较好。

常用型号有：3DG系列高频小功率硅三极管、3DX系列硅低频管、3DA系列硅高频大功率管、3CG系列硅高频管、3CK系列开关三极管、3CX系列硅低频管等。

2 高频管和低频管（按特征频率分）特征频率fT小于3MHz的为低频管；大于3MHz的为高频管。

目前多用硅材料制成三极管，特征频率一般都大于3MHz，因此高频管和低频管的界线已不那么明显。

3 高、低频小功率管高频小功率三极管一般指特征频率大于3MHz，功率小于1W的晶体三极管。

主要使用于工作频率比较高，功率不高于1W的放大电路，高频振荡电路。

比如在晶体管收录机、收音机、电视机的高频电路中，可选用高频小功率管。

如3CG3A—E，3DG6A－D。

低频小功率三极管一般指功率小于1W，特征频率小于3MHz的三极管。

三极管的相关参数三极管是一种常用的电子器件，具有广泛的应用领域，如放大器、开关、稳压器等。

对于三极管来说，有一系列与其性能相关的参数，下面将详细介绍这些参数。

1.最大耐受电压（VCEO）：这是三极管可以承受的最大电压。

超过这个电压，三极管可能会受到损坏。

2.最大耐受电流（IC）：这是三极管可以承受的最大电流。

超过这个电流，三极管可能会受到损坏。

3.最大功率耗散（Pd）：这是三极管可以承受的最大功率。

超过这个功率，三极管可能会过热而损坏。

4. 最大封装温度（Tjmax）：这是三极管可以承受的最高温度。

超过这个温度，三极管可能会受到损坏。

5.最大开关频率（fT）：这是三极管能够正常工作的最高频率。

超过这个频率，三极管可能无法正常放大或开关信号。

6. 输入电容（Cin）：这是三极管输入端的电容。

输入电容越大，对信号源的负载就越大。

7. 输出电容（Cout）：这是三极管输出端的电容。

输出电容越大，对负载电容的驱动能力就越强。

8. 静态放大倍数（hfe）：这是三极管的直流放大倍数，表示输入电流与输出电流之间的比例关系。

9. 饱和电流（Ic(sat)）：这是三极管在饱和状态下的电流。

在饱和状态下，三极管的集电极到基极电压（Vce）较低，电流达到最大。

10. 输入/输出阻抗（Zin/Zout）：这是三极管的输入和输出端的等效电阻。

输入阻抗越高，输入信号源的负载就越小。

输出阻抗越低，输出信号驱动能力就越强。

11.噪声系数（NF）：这是衡量三极管噪声性能的参数。

噪声系数越低，表示三极管的噪声性能越好。

12.开关延迟时间（tON/tOFF）：这是三极管开关过程中的延迟时间。

开关延迟时间越短，三极管的开关速度越快。

以上是一些常见的三极管参数，不同型号的三极管具有不同的参数范围。

在选择三极管时，需要根据具体应用需求，合理选择参数以满足设计要求。

三极管参数中⽂与英⽂对照精电阻模型参数R 电阻倍率因⼦TC1 线性温度系数TC2 ⼆次温度系数电容模型参数C 电容倍率因⼦VC1 线性电压系数VC2 ⼆次电压系数TC1 线性温度系数TC2 ⼆次温度系数电感模型参数L 电感倍率因⼦IL1 线性电流系数IL2 ⼆次电流系数TC1 线性温度系数TC2 ⼆次温度系数⼆极管模型参数IS 饱和电流RS 寄⽣串联电阻N 发射系数TT 渡越时间CJO 零偏压 PN 结电容VJ PN 结⾃建电势M PN 结剃度因⼦EG 禁带宽度XT1 IS 的温度指数FC 正偏耗尽层电容系数BV 反向击穿电压(漆点电压 IBV 反向击穿电流(漆点电流 KF 闪烁躁声系数AF 闪烁躁声指数双极晶体管(三极管IS 传输饱和电流EG 禁带宽度XTI (PT IS 的温度效应指数 BF 正向电流放⼤系数NF 正向电流发射系数V AF (V A 正向欧拉电压IKF (IK 正向漆点电流ISE (C2 B-E 漏饱和电流NE B-E 漏饱和电流BR 反向电流放⼤系数NR 反向电流发射系数V AR (VB 正想欧拉电压IKR 反向漆点电流ISC C4 B-C 漏饱和电流NC B-C 漏发射系数RB 零偏压基极电阻IRB 基极电阻降致 RBM/2时的电流RE 发射区串联电阻RC 集电极电阻CJE 零偏发射结 PN 结电容VJE PE 发射结内建电势MJE ME 集电结剃度因⼦CJC 零偏衬底结 PN 结电容VJC PC 集电结内建电势MJC MC 集电结剃度因⼦XCJC Cbe 接⾄内部 Rb 的内部CJS CCS 零偏衬底结 PN 结电容VJS PS 衬底结构 PN 结电容MJS MS 衬底结剃度因⼦FC 正偏势垒电容系数TF 正向渡越时间XTF TF 随偏置变化的系数VTF TF 随 VBC 变化的电压参数ITF 影响 TF 的⼤电流参数PTF 在 F=1/(2派 TF Hz 时超前相移 TR 反向渡越时间XTB BF 和 BR 的温度系数KF I/F躁声系数AF I/F躁声指数Is=14.34f 反向饱和电流。

三极管主要的参数
三极管的参数包括：
1、功率额定值：功率额定值定义了三极管在一定温度和额定电源电
压下可以承受的最大功率输出，通常有最大输出功率（Pd）、期望功率（Pc）和阻止功率（Pz）三种，其中最大输出功率是三极管运行时可输出
的最大功率，期望功率是正常工作时的额定功率，而阻止功率是在特定电
流和电压时的最大功率。

2、集电极-发射极电压：集电极-发射极电压（也称为正向伏安数）
是三极管在正向偏压下的集电极与发射极之间的电压，通常被简写为VCE，它受到多种因素的影响，包括正向偏压、温度和负向偏压等。

3、发射极-基极电压：发射极-基极电压（也称为负向伏安数）是三
极管在负向偏压下的发射极与基极之间的电压，通常被简写为VEB，它受
多种因素的影响，包括负向偏压、温度和正向偏压等。

4、集电极穿透电流：集电极穿透电流是三极管在集电极和发射极之
间的电流，它在正向偏压下会出现，通常被简称为ICEO。

它依赖于正向
偏压的大小，通常随着偏压的增大而增大，但随着偏压增大到一定程度时
会突然减小，这是由三极管在饱和区域的特性决定的。
