图1 稳压电源工作流程图2.2 可调直流稳压电源的工作原理方框图直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、消振、稳压、保护、可调七个环节来完成的〔如图2所示〕。
图2可调直流稳压电源方框图(1)电源变压器。
电源变压器，是降压变压器，它将市电220V交流电压变换成符合需要的较低的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定〔如图3所示〕。
图3 电源变压器(2)整流电路。
整流电路是利用二极管的单向导电性，把50Hz的正弦交流电变换成脉动的直流电，它由VD1，VD2，VD3，VD4构成单相全波整流电路，电路如图4所示。
在u2的正半周内，二极管VD1、VD3导通，VD2、VD4截止；u2的负半周内，VD2、VD4导通，VD1、VD3截止。
正负半周内部都有电流流过的负载电阻RL，且方向是一致的，电路的输出波形如图5所示。
图4 整流电路图 图5 整流波形图 在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半，即 。
电路中的每只二极管承受的最大反向电压为 (U2是变压器副边电压有效值)。
在设计中，常利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻串联，以到达使输出波形根本平滑的目的。
选择电容滤波电路后，直流输出电压：Uo=0.9U2，直流输出电流：Io=0.92L U R 〔Io 是变压器副边电流的有效值〕。
(3)滤波电路。
滤波电路它可以将整流电路输出电压中的交流成分大局部加以滤除，从而得到比拟平滑的直流电压，它由1C 等外围元器件构成。
(4) 稳压电路。
三端可调稳压器LM317:三端可调稳压器因具有稳定度高、适应性强、使用方便的优点，得到广泛应用。
稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化,其主要由三段集成稳压块LM317组成〔如图6所示〕。
可调直流稳压电源XXXXXX XXXX可调直流稳压电源1摘要中文摘要：可调直流稳压电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用。
本文通过变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压源电路测量情况为：（1）输出电压在1.5V-12V范围内连续可调，输出电流最大可达1A;（2）输出纹波电压小于5mV，稳压系数小于3%，输出电阻小于0.1Ω。
英文摘要：Adjustable dc manostat is USES the current international advanced high frequency modulation technology, its working principle is will switch power supply voltage and current, realizing the detuning range of voltage and current regulation, broadens currently dc power supply application. This article through the transformer, rectifier diode, filter capacitance and integrated voltage source to design the dc voltage stabilizer Circuit measurements for: (1) the output voltage in 12V range 1.5 V - continuously adjustable output current biggest can reach 1A; (2) the output ripple voltage less than 5mV voltage coefficient，less than 3 percent, less than 0.1 Ω output resistance.关键词：可调直流稳压、变压器、稳压器、输出电压2引言随着电子技术迅速发展，对电子设备的电源要求越来越高。
自控原理课程设计报告课题: 直流稳压电源的设计班别: 10电气2组员: （学号）020103一、设计目的熟悉自控原理的基本理论, 在实践的综合运用中加深理解, 掌握电路设计的基本方法、设计步骤, 培养综合设计与调试能力。
2.学会直流稳压电源的设计方法和性能指标测试方法。
3、培养实践技能, 提高分析和解决实际问题的能力。
4、加强组员之间的协调合作的意识, 提高组员合作的能力。
二、设计任务及要求1.设计一个连续可调的直流稳压电源, 主要技术指标要求:①输入（AC）：U=220V, f=50HZ；②输出直流电压: U0=1.27→12.24v；③输出电流: I0<=1A；④纹波电压: Up-p<30mV；2.设计电路结构, 选择电路元件, 计算确定元件参数, 画出实用原理电路图。
3、自拟实验方法、步骤及数据表格, 提出测试所需仪器及元器件的规格、数量。
4、在实验室MultiSIM8-8330软件上画出电路图, 并仿真和调试, 并测试其主要性能参数。
三、实验设备及元器件1. 装有multisim电路仿真软件的PC2.三端可调的稳压器LM317一片3.电压表、焊电路板的工具4.滑动变阻器、二极管、变压器、电阻、电容、整流桥四、电路图设计方法（1）确定目标: 设计整个系统是由那些模块组成, 各个模块之间的信号传输, 并画出直流稳压电源方框图。
（2）系统分析：根据系统功能, 选择各模块所用电路形式。
（3）参数选择: 根据系统指标的要求, 确定各模块电路中元件的参数。
（4）总电路图: 连接各模块电路。
（5）将各模块电路连起来, 整机调试, 并测量该系统的各项指标。
五、总体设计思路1. 直流稳压电源设计思路（1）电网供电电压交流220V(有效值)50Hz, 要获得低压直流输出, 首先必须采用电源变压器将电网电压降低获得所需要交流电压。
（2）降压后的交流电压, 通过整流电路变成单向直流电, 但其幅度变化大（即脉动大）。

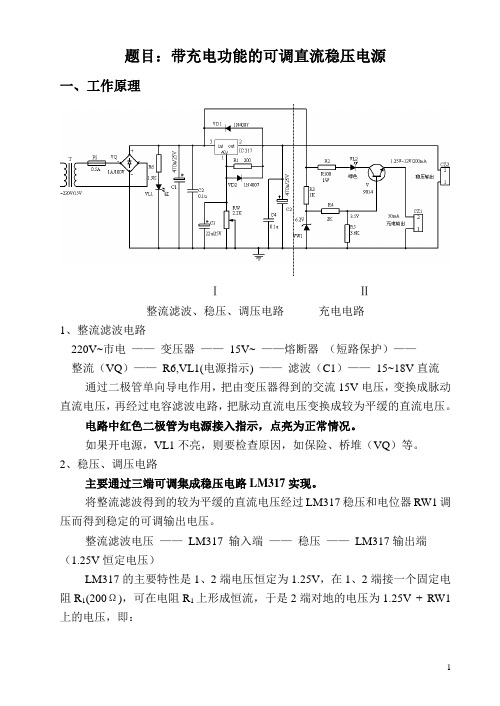

题目：带充电功能的可调直流稳压电源一、工作原理ⅠⅡ整流滤波、稳压、调压电路充电电路1、整流滤波电路220V~市电——变压器——15V~ ——熔断器（短路保护）——整流（VQ）——R6,VL1(电源指示) ——滤波（C1）——15~18V直流通过二极管单向导电作用，把由变压器得到的交流15V电压，变换成脉动直流电压，再经过电容滤波电路，把脉动直流电压变换成较为平缓的直流电压。
电路中红色二极管为电源接入指示，点亮为正常情况。
如果开电源，VL1不亮，则要检查原因，如保险、桥堆（VQ）等。
2、稳压、调压电路主要通过三端可调集成稳压电路LM317实现。
将整流滤波得到的较为平缓的直流电压经过LM317稳压和电位器RW1调压而得到稳定的可调输出电压。
整流滤波电压——LM317 输入端——稳压——LM317输出端（1.25V恒定电压）LM317的主要特性是1、2端电压恒定为1.25V，在1、2端接一个固定电阻R1(200Ω)，可在电阻R1上形成恒流，于是2端对地的电压为1.25V + RW1上的电压，即：111.25(1)W O R U R =+ (式1) RW1：0 ~2.2K 所以，调压范围为1.25～15V正常情况下，317 输入15~18V ，输出1.25～15V 。
所以1端电位应低于2端，1端电位也应低于3端。
当发生异常情况，如电源短路等，为保护317，加入二极管VD1，VD2起保护作用。
C2，C3：平波C2：平滑LM317 输入端电压C3：并在RW1两端，平滑输出电压VD1、VD2、R1：保护当输入短路时，C4上的电荷通过VD1放电。
当输出短路时，C3上的电荷 通过VD2放电。
这样就不让大电流流过317。
C4：滤除低频成分的脉动C5：滤除高频成分的脉动317的调压范围（即输入电压）可达到27V ，但前面的变压器也要换成27V 。
3、充电电路充电采用恒压形式。
电源直接取自整流滤波输出（LM317前一级），又通过R3和VW1组成的稳压电路为晶体管V 提供固定偏置（经电阻分压后为3.5V ），可以为电池组提供2.8V 的稳定充电电压；电流由晶体管V 提供，经电阻R2和VL2的限流，可为充电电池组提供约50mA 的充电电流（电流会随充电电池组电压的建立有所下降）。
可调直流稳压电源设计报告.doc本系统说明书针对可调直流稳压电源设计，具体有下面几个部分：一是概述；二是电源级特性；三是系统设计；四是控制级设计；五是整体控制系统；六是总结与展望。
一、概述此可调直流稳压电源设计主要应用在数据采集系统，采用负载传感技术来检测，以精确控制系统的电压输入。
使用多发阳极交流器(PFC)来预充电技术，保证系统恒定的电压和电流，进而达到持续稳定的电源输出，通过相应电气参数（I/P、O/P、F/R）来调整电源，最终确保系统稳定和精确的电压、电流及其它参数的输出无差错的控制。
二、电源级特性本次设计的电源级特性要求输入直流、输出直流，稳压电源根据负载的所需，能够调节输出的电压、电流，可调节电压范围为1-3V，可调节电流范围为0.3-3A，可调节精度在±1 mV和±2 mA之间。
三、系统设计本次设计系统主要采用半桥双向拓扑形式，利用PFC预充电、放大技术，结合高压变压器、高压MOS管、电容屏蔽和IBGT等元件构成稳压电源系统；控制部分采用MCU的PID 算法调节电压、电流，并进行智能控制，采用对数运算技术提高调节精度。
四、控制级设计本系统控制部分采用MSP 430 MCU，应用单片机实现PID算法控制，使用模拟量输入信号及其他主机控制信息，得到电压、电流控制、负载变换及相应报警信号，实现电源级精确稳定控制。
五、整体控制系统系统采用主机控制系统，由单片机处理器控制输出电压、电流，内置报警系统；当系统电源出现问题或者负载变化时，报警系统会发出相应报警，实现及时调节，保证数据采集系统运行稳定。
六、总结与展望本次设计采用负载传感技术来实现电源级和控制级的定向调节，严格按照电源设计规范进行设计，实现稳定的电压电流输出，为数据采集系统提供更稳定的电源输出，提高其数据采集的准确性和可靠性。
可调直流稳压电源的设计实验报告一、实验目的本次实验的目的是设计并制作一个可调直流稳压电源，能够输出稳定的直流电压，并且电压值在一定范围内可调节，以满足不同电子设备和电路的供电需求。
二、实验原理可调直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器的作用是将市电交流电压（通常为 220V）变换为适合后续电路处理的较低交流电压。
整流电路将交流电压转换为单向脉动直流电压。
常见的整流电路有半波整流、全波整流和桥式整流等。
滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。
常用的滤波电路有电容滤波、电感滤波和π型滤波等。
稳压电路的作用是在输入电压、负载电流和环境温度等因素发生变化时，保持输出直流电压的稳定。
常见的稳压电路有串联型稳压电路、三端集成稳压器等。
本实验采用串联型稳压电路，其基本原理是利用调整管的电压调整作用，使输出电压保持稳定。
通过改变调整管的基极电压，可以调节输出电压的大小。
三、实验设备与材料1、电源变压器：220V/15V2、整流二极管：IN4007×43、滤波电容：2200μF/25V×24、集成稳压器：LM3175、电位器：10kΩ6、电阻：240Ω、390Ω7、面包板、导线若干8、万用表、示波器四、实验电路设计1、电源变压器将 220V 市电降压为 15V 交流电压。
2、采用桥式整流电路将 15V 交流电压整流为脉动直流电压。
3、用2200μF 电容进行滤波，得到较为平滑的直流电压。
4、以 LM317 为核心构建串联型稳压电路，通过调节电位器改变LM317 的输出电压。
电路原理图如下：此处插入原理图五、实验步骤1、按照电路原理图，在面包板上搭建电路。
在搭建电路时，注意元件的引脚顺序和正负极性，确保连接正确无误。
2、检查电路连接无误后，接通电源。
使用万用表测量滤波电容两端的电压，确认是否在预期范围内。
3、调节电位器，用万用表测量 LM317 输出端的电压，观察电压是否能够在一定范围内连续可调。
目录一、设计任务及要求 (1)1.1设计任务 (1)1.2要求 (1)二、设计方案及分析 (1)2.1方案设计 (1)2.2电源变压器 (2)2.3变压器 (4)2.3.1静止的电磁装置 (4)2.3.2理想变压器 (4)2.4变压器的结构简介 (5)三、单元电路分析与设计 (7)3.1整流电路 (7)3.1.1方案选择 (7)3.1.2整流电路工作原理 (8)3.1.3整流二极管 (9)3.2滤波电路 (11)3.2.1电解电容 (12)3.2.2瓷介电容 (13)3.3稳压电路 (14)3.3.1三端稳压集成电路7805概述 (14)3.3.2三端稳压集成电路7805应用电路 (15)3.3.3三端稳压集成电路7805电参数 (16)3.3.4三端稳压集成电路7805输入电压范围 (16)四、元件清单及设计过程 (17)4.1 所需元件 (17)4.2 PROTEL 99SE画出原理图 (18)4.3 用仿真软件 MULTISIM 10.0仿真 (18)五、误差分析 (22)六、心得体会 (22)七、参考文献 (23)可调稳压直流电源一、设计任务及要求1.1设计任务设计一个可调稳压直流电源，能够实现输出可调直流电1.2要求1、输入220V交流电2、输出0-5V可调直流电二、设计方案及分析2.1方案设计：经过小组讨论，输入的220V电压太大，对元件要求大，决定先降压为9V，再经过整流，滤波，稳压后得到5V稳定电压，再接一个可调电阻，通过改变电阻值来改变输出电源电压的大小。
稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。
图1 稳压电源的组成框图图2 整流与稳压过程波形图2.2 电源变压器电源变压器的功能是功率传送、电压变换和绝缘隔离，作为一种主要的软磁电磁元件，在电源技术中和电力电子技术中得到广泛的应用。
根据传送功率的大小，电源变压器可以分为几档：10kVA以上为大功率，10kVA～0.5kVA为中功率，0.5kVA～25VA为小功率，25VA以下为微功率。
集成直流稳压电源设计说明书学生姓名：XX学号：XXXXX专业班级：XXXX XX报告提交日期：XXXXX湖南理工学院物电学院引言电源是各种电子设备比不可少的组成部分，其性能的优劣直接关系到电子设备的技术指标及能否安全可靠地工作。
目前常用的直流稳压电源分为线性电源和开关电源两大类。
随着集成电路的飞速发展，稳压电路也迅速实现集成化，市场上已有大量生产的各种型号的单片集成稳压电路。
它和分立的晶体管电路比较，具有很多突出的优点，主要体现在体积小、重量轻、耗电少、可靠性高、运行速度快，且调试方便、使用灵活，易于进行大批量自动化生产。
因此，广泛地用于各种电子设备。
目录一、设计任务及要求二、基本原理与分析三、集成稳压器1、集成稳压器的分类2、三端集成稳压器四、稳压电源的技术指标及对稳压电源的要求1、稳压电源的技术指标2、稳压电源的要求五、电路设计1、设计思路2、直流稳压电源的组成3、单元电路的设计4、总电路图六、总结七、参考文献一、设计任务及要求1. 设计任务设计一集成直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为6V；（2）输出纹波电压小于5mv，稳压系数<=0.01；（3）具有短路保护功能；（4）最大输出电流为:Imax＝1.0A；2．设计要求（1）电源变压器只做选择性设计；（2）合理选择集成稳压器；（3）完成全电路理论设计、绘制电路图；（4）撰写设计报告。
（5）通过集成直流稳压电源的设计，要求学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。
二、基本原理与分析集成稳压器是将稳压电路中的各种元器件（电阻、电容、二极管、三极管等）集成化，同时做在一个硅片上，或者将不同芯片组成一个整体而成为稳压集成电路或电源模块。
线性集成稳压器的基本构成如图1所示，它主要由基准电压、比较放大器、取样电路、调整电路、启动电路和保护电路组成。
图1 线性集成稳压器的基本构成当输出电压发生变化时，取样电路取出部分输出电压进行比较，通过比较放大器将误差信号放大后，送到调整管基极，推动调整管调整其管压降，达到稳定输出电压的目的。
直流电动机调压调速可控整流电源设计摘要变压调速是直流调速系统的主要调速方法，调节电枢供电电压需要有专门的可控直流电源。
静止式可控整流器就是其中之一。
静止式可控整流器，即晶闸管-电动机调速系统（简称V-M系统），其本质上是带R、L、E负载的晶闸管可控整流电路，通过调节触发装置的控制电压来移动触发脉冲的相位，即可改变平均整流电压，从而实现平滑调速。
和旋转变流机组及离子拖动变流装置相比，晶闸管整流装置不仅在经济性和可靠性上有很大的提高，而且在技术上也能显示出较大的优越性。
目前在各种整流电路中,应用最为广泛的是三相桥式全控整流电路，本设计是以晶闸管三相桥式全控整流电路作为为主电路系统，全面详细的分析了直流电动机调压调速可控整流电源的设计方法。
关键词：晶闸管-电动机调速系统三相桥式全控整流电路可控整流电源目录第一章课题任务分析 (3)1.1 概述 (3)1.2 要求 (3)第二章主电路设计 (3)2.1 主电路的选择 (3)2.2 系统及参数计算 (4)2.3. 主电路原件选择工作原理 (5)第三章触发电路的选择 (6)3.1 触发脉冲的要求 (6)第四章控制系统设计 (8)第五章控制电源设计 (8)第六章系统保护设计 (9)第七章电气操作系统设计 (10)第八章感想 (11)第一章课题任务分析1.1 概述整流电路是电力电子电路中出现最早的一种电路，它的作用是将交流电能变为直流电能供给直流用电设备。
整流电路的应用十分广泛，例如直流电动机，电镀电解电源，同步发电机励磁，通信系统电源等。
V--M系统本质上是带R、L、E负载的晶闸管可控整流电路。
本文是关于直流电动机调压调速可控整流电源的设计。
该系统以晶闸管三相桥式全控整流电路构成系统的主电路，包括主电路形式，晶闸管选型，整流变压器额定参数的计算，平波电抗器的选择，输出滤波电容的设计等环节。
同时采用双窄脉冲集成触发器来控制晶闸管的触发角α的大小。
此外，还有控制系统的设计（通过电压闭环以实现稳压输出），控制电源设计（包括控制变压器、整流滤波，稳压输出），系统保护设计（电流截止保护，熔断器，SCR阻容保护），电气操作系统设计（控制电路与主电路通断控制逻辑互锁等）。
模拟电路课程设计报告设计课题：可调集成直流稳压电源专业班级：08通信工程学生姓名：学号：指导教师：设计时间：2010年5月3V~9V可调集成直流稳压电源一、设计任务与要求1.设计一集成稳压电路要求：(1)输出电压可调：V3+=+~VUo9(2)最大输出电流：mAmax=Io800(3)输出电压变化量：mV∆Uo15≤(4)稳压系数：003Sv≤.02.通过设计集成直流稳压电源，要求掌握：(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。
(2)掌握直流稳压电源的调试及主要技术指标的测试方法。
二、方案设计与论证1.直流稳压电源的基本原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：其中，(1)电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
(2)整流电路：利用单向导电元件，将50HZ的正弦交流电变换成脉动的直流电。
(3)滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
(4)稳压电路:稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
2．设计方案：方案一: 采用7805三端稳压器电源：固定式三端稳压电源(7805)是由输出脚Vo,输入脚Vi和接地脚GND组成,它的稳压值为+5V,它属于CW78xx系列的稳压器,输入端接电容可以进一步的滤波,输出端也要接电容可以改善负载的瞬间影响,此电路的稳定性也比较好,只是采用的电容必须要漏电流要小的钽电容,如果采用电解电容,则电容量要比其它的数值要增加10倍,但是它不可以调整输出的直流电源;所以此方案不易采用. 方案二:采用LM317可调式三端稳压器电源：LM317可调式三端稳压器电源能够连续输出可调的直流电压. 不过它只能连续可调的正电压,稳压器内部含有过流,过热保护电路;由一个电阻(R)和一个可变电位器(RP)组成电压输出调节电路,输出电压为:Vo=1.25(1+RP/R).由此可见此稳压器的性能和稳压稳定都比上一个三端稳压电源要好,所以此此方案可选,此电源就选用了LM317三端稳压电源,也就是方案二.三、单元电路设计与参数计算1.集成三端稳压器LM317内置有过载保护、安全区保护等多种保护电路。
调整端使用滤波电容能得到比标准三端稳压高得多的纹波抑制比。
可调整输出电压低到 1.2V ，保证1.5A 输出电流，典型线性调整率0.01%，80dB 纹波抑制比，输出短路保护，过流、过热保护，调整管安全工作区保护，标准三极管封装。
LM317其特性参数： 可调范围为1.25V-7V 最大输出点流为1.5A输入与输出工作压差为Uo Ui U -=∆：3V-40V 。
输出表达式为：REF U R R Uo *)121(+= 其中，REF U 是集成稳压器件的输出电压，为1.25V 。
如图所示，改变R2的值，Uo 的值即可改变。
当R2短路时，Uo 最小，为REF U 即1.25V ；当R2大于零时，Uo 都大于REF U ，最大可达37V,如右图所示。
2.选择电源变压器 1）确定副边电压U2：根据性能指标要求：V Uo 3min = V Uo 9max =又min )(max Uo Ui Uo Ui -≥-Θ max )(min Uo Ui Uo Ui -≤- 其中：V Uo Ui V Uo Ui 40max min)(,3min max)(=-=-V Ui V 4312≤≤∴此范围可任选：114Uo V Ui == 根据 2)2.1~1.1(1U Uo = 可得变压的副边电压： V Uo U 1215.112== 2）确定副边电流2I ：Io Io =1Θ又副边电流1)2~5.1(2Io I = 取mA Io Io 800max == 则A A I 2.18.0*5.12== 3)选择变压器的功率变压器的输出功率：W U I Po 4.1422=> 3.选择整流电路中的二极管Θ 变压器的伏变电压 V U 122=∴桥式整流电路中的二极管承受的最高反向电压为：V U 1722= 桥式整流电路中二极管承受的最高平均电流为：A Io 4.028.02== 查手册选整流二极管IN4007,其参数为：反向击穿电V V U BR 171000>>= 最大整流电流A A I F 4.01>=4.滤波电路中滤波电容的选择1）求Ui ∆：根据稳压电路的稳压系数的定义：UiUi Uo Uo S V ∆∆=设计要求mVUo 5≤∆003.0≤Sv V V Uo 9~3++= V Ui 14=代入上式，则可求得 V Sv Uo Uo Ui Ui 3.3)003.0*9()005.0*4(*==∆=∆ ； 2）求滤波电容C设定S t A Io Io 01.0,8.0max === 所以滤波电容：uF Ui t Io C 24243.301.0*8.0max*==∆=。
电路中滤波电容承受的最高电压为V U 1722=,所以所选电容器的耐压应大于17V .....四、总原理图及元器件清单1．总原理图、PCB 图2．元件清单3.安装与调试按PCB图所示，制作好电路板。
安装时，先安装比较小的原件，所以先安装整流电路，在安装稳压电路，最后再装上电路（电容）。
安装时要注意，二极管和电解电容的极性不要接反。
检查无误后，才将电源变压器与整流滤波电路连接，通电后，用万用表检查整流后输出LM317输入端电压Ui的极性，若Ui的极性为负，则说明整流电路没有接对，此时若接入稳压电路，就会损坏集成稳压器。
然后接通电源，调节Rw的值，若输出电压满足设计指标，说明稳压电源中各级电路都能正常工作，此时就可以进行各项指标的测试。
电位器RV1 取最大时，Uo=8.95V电位器RV1滑到最小时，Uo=2.94V电位器在0到1K 之间，输出电压连续可调：约为3V~9V六、性能测试与分析1.输出电压与最大输出电流的测试测试电路如图所示。
一般情况下，稳压器正常工作时，其输出电流Io 要小于最大输出电流Iomax ，取Io=0.7A ，可算出Ω=12L R ,工作时L R 上消耗的功率为W UoIo P L 3.67.0*9=== 故L R 取额定功率为10W ，阻值为Ω20的电位器。
测试时，先将Ω=20L R ,交流输入电压为220V ，用数字电压测量的电压指示Uo 。
然后慢慢调小L R ，直到Uo 的值下降5%。
此时流经L R 的电流就是max o I ，记下max o I 后，要马上调大L R 的值，以减小稳压器的功耗。
RV2=20欧姆，Uo=8.95, Io=0.45AUo 下降5%时（8.52V ），Io=0.69A2.波纹电压的测试用示波器观察Uo 的峰峰值，测量p op U -∆的值（约几mV ）。
有示波器得出：uV U pop 2.299=∆-3.稳压系数的测量在Ui=220V 时，测出稳压电源的输出电压Uo,然后调节自耦变压器是输入电压Ui=198V ,测出稳压电源的输出电压Uo2。
则稳压系数为：Uo Uo Uo Ui Ui Uo Uo S V 21*184269220--=∆∆=UoUo Uo S V 21*6.2-= 因为在调试中，无法得到自耦变压器，所以只能把电压归算到降压器的输出电压(Ui): U1=184V, Ui=9.84 U1=220V, Ui=11.8V U1=269V, Ui=14.4VUi=12.4V 时，Uo=8.95VUi=14.4V 时，Uo=8.96VUi=9.84V 时， Uo=8.95V 所以，稳压系数：0029.095.895.896.8*6.2=-=V S设计要求 测试结果误差分析 Uo=+3V~+9V 2.94V~8.95V 1% Iomax=800mA690mA 14% mV p Vop 5≤-∆ 299.2uV 299.2uV<<5mV310*3-≤Sv0.00293%在允许的误差范围内，本设计已达到要求。
七、结论与心得经过一个的学习与实践，我还是把我的课程设计报告完成了。
通过这一次的学习与实践，让我对模电知识更近一步的了解，对模电课程中直流稳压电源这一章所涉及的部分元件有了一定的认识；掌握了选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源，学会了用Pretues仿真软件对直流稳压电源进行调试及各部件主要技术指标的测试。
从选题到画图这个过程并没有发费我太多的时间，因为上学期我才学过Ptotel画电路板和PCB板，其中老师也教过我们如何画原件封装，所以，这个过程没有给我造成困难。
但是画PCB板关系到之后的印版，所以画PCB板的时候我特意向在行的同学寻求帮助，问他们哪些地方需要改进的。
但任存在不足的是，容值较大的电容与稳压管的距离靠得太近，导致散热片不能正常接上去，影响了稳压管的散热。
硬件的制作按流程操作并不是很难，我只用了一个晚上的时间，但是由于买不到与仿真等值的元件，难免造成误差，而且由于仿真软件本身的原因也可能造成误差，所以在完成硬件之后，我用万用表测得的输出电压范围是 4.5V~9.06V，与要求的输出电压值有较大的误差，我又将与变压器串联的电阻换成更小阻值的，之后测得的输出电压为2.71V~9.04V，减少了误差。
整个事件过程中最难的要数调试了。
因为没有示波器，所以除了测电压电流用到实物外，其它参数设计只能用仿真软件测得。
由于对仿真软件使用懂得不多，对模电知识学习的也不是很透彻，所以有些数据的测试是参考资料测试的。
本次课程设计，培养了我运用互联网查找资料和综合应用课本理论知识解决实际问题的能力。
启发了我，在今后的学习过程中不能懒懒散散，学的要懂不懂，要把课本上的知识学精通，同时也要多学习课外知识来扩张自己的知识面；在计算和动手方面要更加的耐心加细心，才能把事情做得更好；在生活和学习中，要和身边的人团结互助，能帮的就要尽力帮。
由于能力有限，我的课程设计难免有一些误差和错误，还望老师批评和指正！八、参考文献1．《模拟电子技术基础》王淑娟蔡惟铮齐明高等教育出版社2.《Preteus教程——电子线路设计、制作与仿真》朱清慧张凤蕊王志奎等清华大学出版社3．《电路原理图雨电路板设计教程Protel 99SE》夏路易石宗义北京希望电子出版社致谢在本次设计中感谢老师及同学们在设计中对我的帮助和指导！物理与电子信息工程系模拟电路课程设计成绩评定表专业：通信工程班级：08通信工程2班学号：0810618221姓名：谢丽君2009年11月17日。
