三相异步电动机教案第一章：三相异步电动机概述1.1 学习目标了解三相异步电动机的定义和工作原理掌握三相异步电动机的结构特点和分类理解三相异步电动机在工业中的应用和重要性1.2 教学内容三相异步电动机的定义和工作原理三相异步电动机的结构特点和分类三相异步电动机在工业中的应用和重要性1.3 教学方法采用多媒体教学，展示三相异步电动机的图片和动画通过实物展示三相异步电动机的结构特点案例分析，让学生了解三相异步电动机在实际工业中的应用1.4 教学评估进行小组讨论，让学生分享对三相异步电动机的理解进行小组实验，观察三相异步电动机的工作原理第二章：三相异步电动机的启动和停止2.1 学习目标掌握三相异步电动机的启动和停止方法理解不同启动和停止方法的优缺点和适用场合2.2 教学内容三相异步电动机的启动方法：直接启动、自耦启动、星角启动三相异步电动机的停止方法：直接停止、软停止、反接制动2.3 教学方法通过实验演示不同启动和停止方法的效果采用模拟电路，让学生了解不同启动和停止方法的电路原理2.4 教学评估进行小组实验，让学生实际操作三相异步电动机的启动和停止进行小组讨论，让学生分析不同启动和停止方法的优缺点和适用场合第三章：三相异步电动机的调速3.1 学习目标掌握三相异步电动机的调速方法和原理了解不同调速方法的优缺点和适用场合3.2 教学内容三相异步电动机的调速方法：变频调速、电阻调速、电容调速三相异步电动机的调速原理和电路3.3 教学方法通过实验演示不同调速方法的效果采用模拟电路，让学生了解不同调速方法的电路原理3.4 教学评估进行小组实验，让学生实际操作三相异步电动机的调速进行小组讨论，让学生分析不同调速方法的优缺点和适用场合第四章：三相异步电动机的维护和故障排除4.1 学习目标掌握三相异步电动机的维护方法和故障排除技巧了解三相异步电动机的常见故障和原因4.2 教学内容三相异步电动机的维护方法：定期检查、清洁、润滑三相异步电动机的故障排除技巧：故障诊断、故障分析、故障排除4.3 教学方法通过实验演示三相异步电动机的维护方法案例分析，让学生了解三相异步电动机的常见故障和原因4.4 教学评估进行小组实验，让学生实际操作三相异步电动机的维护进行小组讨论，让学生分享对三相异步电动机故障排除的经验和技巧第五章：三相异步电动机的节能和环保5.1 学习目标掌握三相异步电动机的节能措施和环保意义了解三相异步电动机节能和环保的重要性5.2 教学内容三相异步电动机的节能措施：变频调速、优化运行、减少损耗三相异步电动机的环保意义：减少能源消耗、减少噪音和排放5.3 教学方法通过实验演示三相异步电动机的节能效果案例分析，让学生了解三相异步电动机节能和环保的实际应用5.4 教学评估进行小组实验，让学生实际操作三相异步电动机的节能措施进行小组讨论，让学生分享对三相异步电动机节能和环保的认识和体会第六章：三相异步电动机的保护6.1 学习目标掌握三相异步电动机的保护装置和功能了解三相异步电动机保护的重要性6.2 教学内容三相异步电动机的保护装置：过载保护、短路保护、过电压保护、欠电压保护三相异步电动机保护的功能和工作原理6.3 教学方法通过实验演示三相异步电动机保护装置的作用采用模拟电路，让学生了解不同保护装置的电路原理6.4 教学评估进行小组实验，让学生实际操作三相异步电动机的保护装置进行小组讨论，让学生分析不同保护装置的功能和适用场合第七章：三相异步电动机的选用和安装7.1 学习目标掌握三相异步电动机的选用方法和步骤了解三相异步电动机的安装要求和技术要点7.2 教学内容三相异步电动机的选用方法：根据负载特性、工作环境、转速要求等选择合适的电动机三相异步电动机的安装要求和技术要点：固定、接线、绝缘、防护措施7.3 教学方法通过实验演示三相异步电动机的选用过程现场参观，让学生了解三相异步电动机的安装实际情况7.4 教学评估进行小组实验，让学生实际操作三相异步电动机的选用过程进行小组讨论，让学生分享对三相异步电动机安装的认识和体会第八章：三相异步电动机的运行控制8.1 学习目标掌握三相异步电动机的运行控制方法和电路了解不同运行控制方法的功能和适用场合8.2 教学内容三相异步电动机的运行控制方法：手动控制、自动控制、远程控制三相异步电动机的控制电路和控制元件8.3 教学方法通过实验演示三相异步电动机的运行控制过程采用模拟电路，让学生了解不同运行控制方法的电路原理8.4 教学评估进行小组实验，让学生实际操作三相异步电动机的运行控制进行小组讨论，让学生分析不同运行控制方法的功能和适用场合第九章：三相异步电动机在工业中的应用9.1 学习目标了解三相异步电动机在工业中的典型应用掌握三相异步电动机在不同工业领域的应用特点和优势9.2 教学内容三相异步电动机在工业中的典型应用：机械制造、石油化工、电力系统、交通运输三相异步电动机在不同工业领域的应用特点和优势9.3 教学方法现场参观，让学生了解三相异步电动机在实际工业中的应用情况案例分析，让学生分享对三相异步电动机应用的认识和体会9.4 教学评估进行小组讨论，让学生分享对三相异步电动机在工业中应用的认识和体会进行小组报告，让学生展示对不同工业领域三相异步电动机应用的研究成果第十章：三相异步电动机的未来发展10.1 学习目标了解三相异步电动机的发展趋势和新技术掌握三相异步电动机的节能环保和可持续发展方向10.2 教学内容三相异步电动机的发展趋势：高效节能、智能化、绿色环保三相异步电动机的新技术：变频调速、无级调速、永磁同步电动机10.3 教学方法案例分析，让学生了解三相异步电动机的发展趋势和新技术小组讨论，让学生分享对三相异步电动机未来发展的认识和体会10.4 教学评估进行小组报告，让学生展示对三相异步电动机未来发展的研究成果进行小组讨论，让学生分析三相异步电动机节能环保和可持续发展的重要性重点和难点解析重点环节1：三相异步电动机的定义和工作原理需要重点关注的内容：电动机的结构特点、旋转磁场的作用、转子与旋转磁场的相对运动、电动机的转速与同步速度的关系。
三相异步电动机的结构和工作原理教案一、教学目标1. 了解三相异步电动机的结构组成。
2. 掌握三相异步电动机的工作原理。
3. 能够分析三相异步电动机的运行特性。
二、教学内容1. 三相异步电动机的结构组成：定子、转子、机座、轴承等。
2. 三相异步电动机的工作原理：电磁感应、旋转磁场、转子切割磁场、电磁力、转矩等。
3. 三相异步电动机的运行特性：启动特性、运行特性、调速特性等。
三、教学方法1. 采用讲授法，讲解三相异步电动机的结构组成、工作原理和运行特性。
2. 采用演示法，展示三相异步电动机的实物和运行现象。
3. 采用案例分析法，分析实际工程中的三相异步电动机应用实例。
四、教学步骤1. 导入新课：介绍三相异步电动机的应用领域和重要性。
2. 讲解结构组成：讲解定子、转子、机座、轴承等部分的结构和功能。
3. 讲解工作原理：讲解电磁感应、旋转磁场、转子切割磁场、电磁力、转矩等概念和原理。
4. 讲解运行特性：讲解启动特性、运行特性、调速特性等。
5. 案例分析：分析实际工程中的三相异步电动机应用实例。
五、教学评价1. 课堂问答：检查学生对三相异步电动机结构、工作原理和运行特性的理解。
2. 课后作业：布置相关练习题，巩固所学知识。
3. 实践操作：安排实验室实践，让学生实际操作三相异步电动机，提高实际操作能力。
教学资源：教材、课件、实验设备、实际工程案例等。
六、教学活动1. 小组讨论：学生分组讨论三相异步电动机在实际工程中的应用，分享各自的见解和经验。
2. 问题解答：教师回答学生关于三相异步电动机的问题，解答学生的疑惑。
3. 实验操作：学生在实验室进行三相异步电动机的实验操作，观察电动机的运行现象，验证所学原理。
七、教学重点与难点1. 教学重点：三相异步电动机的结构组成、工作原理和运行特性。
2. 教学难点：三相异步电动机的运行特性分析和实际工程应用。
八、教学反馈1. 课堂问答：教师通过提问，了解学生对三相异步电动机的掌握程度。

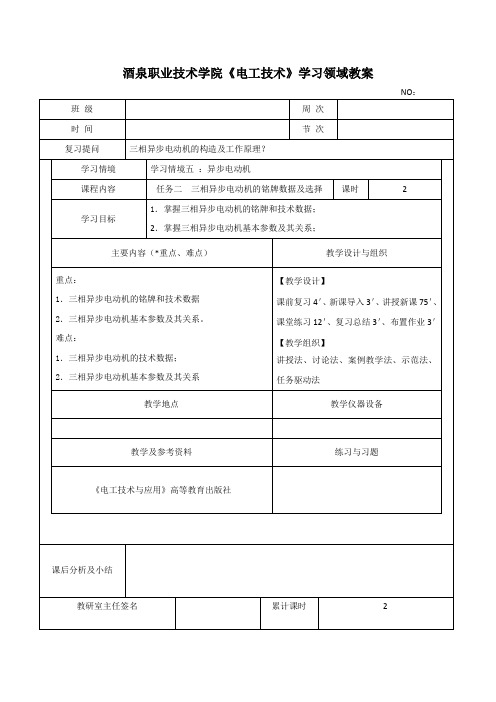

酒泉职业技术学院《电工技术》学习领域教案任务二 三相异步电动机的铭牌数据及选择一、三相异步电动机的铭牌数据防护等级: IP44封闭式工作方式: 连续工作S 1, 短时工作S 2, 断续工作S 3有些旧型号电动机，额定电压有380V/220V 两个数值，表示该电机有∆/Y 两种接法，能适应380V/220V 两种线电压。
当电源为380V 时，应当采用Y 形接法，为220V 时应当采用∆接法。
如此，使得加在每相绕组上的电压相等，电动机的额定功率及额定转速均相同。
1、某一JO2-31-4型异步电动机的某些数据如下：（p=1,2,3所对应的no 为3000、1500、1000r/min ）2.2KW 、Y 、380V 、1430r/min 、cos φ=0.83、η=82%试求：①相电流和线电流的额定值及额定负载时的转和；②额定转差率及额定负载时的转子电流频率（设电源频率为50Hz ）2、某电动机的铭牌数据如下：（p=1、2、3时所对应的n o 为3000、1500、1000r/min ）2.8kw ，Δ/Y ，220/380V ，10.9/6.3A ，1370r/min ，50Hz ，cos ϕ=0.84，转子84V ，Y22.5A 试求：（1）额定负载时的效率； （2）额定转矩； （3）额定转差率。
6．8、已知JO 2-42-4型三相异步电动机的部分技术数据如下（p=1、2、3所对应的n o 为3000、1500、1000r/min ）5.5kw ，220/380v ，Δ/Y 接法，1440Y/min ，cos ϕ=0.86，η=85.5%，若电源电压为220v ，频率为Hz ，试求：①额定相电流和额定线电流； ②额定转矩； ③额定转差率。
4、某三相异步电动机的部分技术数据如下：(P=1、2、3所对应的n o 为3000、1500、1000r/min)2.2kw 、380v 、Y 接法、1430r/min 、cos φ=0.83、η=82%，试求：①相电流和线电流的额定值及额定负载时的转矩；②额定转差率及额定负载时的转子电流频率（设电源频率为50H z ）。
三相异步电动机教案三相异步电动机教案一、教学目标1. 掌握三相异步电动机的基本原理。
2. 了解三相异步电动机的结构和工作特点。
3. 能够分析和计算三相异步电动机的工作参数。
4. 能够正确安装和调试三相异步电动机。
5. 能够了解三相异步电动机的常见故障和维修方法。
二、教学内容1. 三相异步电动机的基本原理1.1 电动机的基本原理1.2 三相异步电动机的基本构造2. 三相异步电动机的工作特点2.1 静态特性2.2 动态特性3. 三相异步电动机的工作参数计算3.1 同步速度3.2 转矩和电流3.3 功率和效率4. 三相异步电动机的安装和调试4.1 安装前的准备工作4.2 安装的步骤和要求4.3 调试的方法和步骤5. 三相异步电动机的故障和维修5.1 故障原因和分类5.2 维修方法和措施1. 理论课讲授：通过讲解配合教学画板，介绍三相异步电动机的基本原理、结构、工作特点等知识。
2. 实验演示：通过实验演示三相异步电动机的安装和调试过程，让学生亲自操作，深入了解电动机的安装和调试要点。
3. 计算练习：通过教师布置的计算题，让学生掌握三相异步电动机的工作参数计算方法。
4. 维修实践：通过实际案例，让学生学习电动机的故障排查和维修方法，提升维修技能。
四、教学过程1. 理论课讲授（60分钟）1.1 电动机的基本原理（10分钟）1.2 三相异步电动机的基本构造（10分钟）2. 实验演示（60分钟）3. 计算练习（30分钟）4. 维修实践（30分钟）五、教学评价1. 针对教学目标，通过课堂练习、实验操作和维修实践，评价学生对三相异步电动机的掌握程度。
2. 在授课过程中，教师要引导学生进行思考，提出问题，激发学生的学习兴趣。
3. 在实验和维修环节中，教师要对学生的操作进行评价，关注学生的安全意识和实际操作能力。
六、教学资源1. 教学画板、投影仪等。
2. 实验设备和材料：三相异步电动机、电动机专用工具、维修手册等。
通过本节课的教学，学生可以全面了解三相异步电动机的基本原理、结构和工作特点，掌握其工作参数计算方法，掌握安装和调试的要点，熟悉维修故障排查和处理方法。
三相异步电动机的工作原理（四）探索新知（75分钟）课题二三相异步电动机一、演示实验一（10分钟）结论：（1）线圈跟着磁铁转→两者转动方向一致。
（2）线圈比磁场转得慢。
二、逆推电动机的转动原理（20分钟）1、逆推流程图转轴转动→电磁转矩→电磁力→感应电流和感应电动势→转子绕组与磁场之间有相对运动→磁场是旋转的2、演示试验二1）拆卸三相异步电动机的端盖，抽去电动机的转子。
2）用粗铁丝完成S形，以S的中心为圆点绕一小圆孔，能放入7寸左右的木柄螺丝刀。
3）电动机连接成星形接法，与三相调压器输出端相接。
4）将调压器输入端与三相电源相接。
5）手握木柄螺丝刀，将S形置于定子铁心中心。
6）接通电源，缓慢转动调压器手轮，使输出电压从零逐渐升高，待其旋转后调压器停止调节。
7）观察S形的动作。
三、旋转磁场的产生（20分钟）1、设疑：老师边演示边引导学生思考：1、线圈和磁通的转动方向一样吗？2、线圈和磁通的转动速度一样吗教师分析：通过流程图，逆推电动机要转动，必须有一个可以旋转的磁场。
试验证明：通过演示，证明电动机内部确实存在一个旋转的磁场。
注意事项：在演示过程中，可找两个学生协助，要明确步骤，注意安全文明生产。
通过上面的演示试验二，我们发现在三相异步电动机内部存在一个旋转的磁场，那么这个旋转磁场是怎么产生的呢？2、教师讲授：3、产生旋转磁场的条件：对称三相定子绕组中通入对称三相交流电。
四、电动机转动原理（25分钟）1、设疑：电动机如何能够转动？设疑引导：通过设疑引起学生的思考，激发学生的求知欲望。
教师讲授：旋转磁场的产生是本次课的难点，讲课的时候，不要在此耗时过多，会让人听糊涂，用多媒体课件中的动画来演示即可，讲解要精练，不一定非要学生听懂，只需要将产生旋转磁场的条件说明白就可以了。
师生共同归纳：通过分析讲解，引导学生归纳旋转磁场产生的条件设疑引导：通过设疑，引导学2、教师讲解三相对称电源→三相对称电流→电动机定子绕组→旋转磁场→ 转子绕组发生相对切割运动→产生感应电动势→产生感应电流→产生电磁力→电磁转矩→转轴转动 f u →0n →v →E →I →F →T →n3、电动机转动的要素： 1）旋转磁场的产生pf n 6002）旋转磁场的磁力线切割转子导条，导条中就感应出电动势。
三相异步电动机教案(精)教案：三相异步电动机教学内容：本节课的教学内容主要包括教材中的第四章第二节，即三相异步电动机的基本原理、结构、特性及应用。
具体内容包括：1. 三相异步电动机的原理：电磁感应原理、旋转磁场原理。
2. 三相异步电动机的结构：定子、转子、端盖、轴承等。
3. 三相异步电动机的特性：启动特性、运行特性、调速特性等。
4. 三相异步电动机的应用：工业生产、日常生活等。
教学目标：1. 使学生了解和掌握三相异步电动机的基本原理、结构、特性及应用。
2. 培养学生分析和解决实际问题的能力，提高学生的实践操作技能。
3. 培养学生团队合作精神，提高学生的沟通与协作能力。
教学难点与重点：难点：三相异步电动机的启动原理和调速方法。
重点：三相异步电动机的结构、特性和应用。
教具与学具准备：1. 教具：三相异步电动机实物、电路图、多媒体教学设备等。
2. 学具：笔记本、课本、练习题等。
教学过程：1. 实践情景引入：观察和分析周围环境中三相异步电动机的应用实例，引导学生对三相异步电动机产生兴趣和好奇心。
2. 基础知识讲解：介绍三相异步电动机的原理、结构、特性及应用，通过示例和图示使学生理解和掌握。
3. 例题讲解：分析三相异步电动机的启动原理和调速方法，通过实际案例使学生深入理解和掌握。
4. 随堂练习：布置一些相关的练习题，让学生运用所学知识进行解答，巩固所学内容。
5. 小组讨论：让学生分组讨论三相异步电动机的应用场景和实际问题，培养学生的团队合作和沟通能力。
板书设计：板书设计要清晰、简洁，主要包括三相异步电动机的原理、结构、特性及应用等内容，以便学生随时查阅和复习。
作业设计：1. 请简述三相异步电动机的原理。
2. 请描述三相异步电动机的结构。
3. 请说明三相异步电动机的特性。
4. 请举例说明三相异步电动机的应用场景。
课后反思及拓展延伸：本节课通过讲解和练习，使学生了解了三相异步电动机的基本原理、结构、特性及应用。
异步电动机原理和铭牌数据教案组织教学：检查学生学习用具的准备情况
旧课复习提问:
1、你是否还记得电磁感应原理？谁举例说明。
2、电生磁、磁生电的科学含义？
3、发电机和电动机能量的转化规律？也请你举例说明。
新课引入
电动机是一种将电能转换成机械能的动力设备，应用十分广泛。
按所需电源的不同分为交流电动机和直流电动机，交流电动机按工作原理的不同分为同步电动机和异步电动机。
异步电动机应用最为广泛，因为它具有结构简单、价格低廉、坚固耐用、使用维护方便等优点。
今天，我们学习异步电动机的工作原理和铭牌数据。
新课教学：异步电动机原理和铭牌数据
一、异步电动机的基本工作原理(以鼠笼式为例)
N
S
n
0 n
异步电动机模型笼型转子
教字第07—2表
原理：(重点)
定子旋转磁场以速度n0切割转子导体→→→感生电动势（发电机右手定则）→→→在转子导体中形成电流→→→使导体受电磁力作用形成电磁转矩→→→推动转子以转速n 顺n0方向旋转（电动机左手定则）→→→并从轴上输出一定大小的机械功率。
(n 不能等于n0)
特点：
◆电动机内必须有一个以n0旋转的磁场。
---------实现能量转换的前提； ◆ 电动运行时n 恒不等于n0（异步）-----------必要条件n<n0； ◆建立转矩的电流由感应产生。
---------感应名称的来源。
U U V V W W 11
1
222
U 1
V W W U 2V 112
2
绕组空间位置
转子绕组展开图(星形联接)
共 9 页 第 2 页
告诉学生：这就是感
应名称的来源。
教字第07—2表
i
i u
i v
i w
i u
ωt
3
2π3
4π2π
三相电流波形
U U V V W W 1
1
1
2
22ωt =Iu=Im
U U V V W W 1
1
1
2
22
ωt =2π
3
Iv=Im
忽略铁心
磁压降,认为气隙均
匀,则气隙中磁势处
磁势空间位置固
定、幅值随电流按正弦规律
不断改变
教字第07—2表
U U V V W W 1
112
2
2
ωt =4π
3
Iw=Im
·空间120度 对称分布的三相绕组通过三相对称的交流电流时，产生的合成磁场为极对数p=1的空间旋转磁场，每电源周期旋转一周，即两个极距；
·某相绕组中电流达到最大值时，磁极轴线恰好旋转到该相绕组轴线上。
·每相空间对称分布串联线圈数增加，合成磁场磁极对数也增加.
U U V V W W 11
1111
21
2
21U
V
W
绕组空间位置
U 12
V 12
W 12U 22
V 22W 21W 22
P=2绕组展开图(Y联接)
U V W 1111
11U 12V 12W 12U U 2122V 21V 22W 21W 22
集中整距绕组→磁
势、磁场为矩形分布→转子
教字第07—2表
U U V W W 22
12
22
12
12
ωt =0U 11
U 21
V W V V W 11
11
21
21
22
U U V W W 22
12
22
12
12
ωt =U 11
U 21
V W V V W 11
11
21
21
22
3
2π
旋转磁场源于空间对称分布
的三相绕组中流过三相电流形成的合成旋转磁势
教字第07—2表
U U V W W 22
12
22
12
12
ωt =U 11
U 21
V W V V W 11
11
21
21
22
3
4π
U U V W W 22
12
22
12
12
ωt =2π
U 11
U 21
V W V V W 11
11
21
21
22
共 9 页 第 6 页
p=2时，电源电压变化一周，磁场在空间旋转半
周，即180度机械角度；对应电
角度仍为
0360180=⨯p
教字第07—2表
◆ 结论：
·空间对称分布的多相绕组，流过时间上对称的多相电流时，合成磁通势为旋转磁通势，由此磁通势建立的磁场为旋转磁场。
·定子绕组的主要功能：建立旋转磁通势。
重要结论：交流电机中的合成磁场旋转速度
min]/[600r p
f
n
f 为电源频率。
二、铭牌数据
1、额定功率N P ：额定运行状态下的轴上输出功率，单位：kW 。
2、额定电压N U ：额定运行状态下加在定子绕组上的线电压，单位：V 。
3、额定电流N I ：额定运行状态下电动机定子绕组的线电流，单位：A 。
教字第07—2表
4、额定转速N n ：额定运行状态下电动机的转速，单位：r/min 。
5、额定频率N f ：电动机电源电压标准频率。
N N N N N I U P ηφcos 3=
三、课堂练习
U
V
W
2π
3
4π32ππτx 三相集中绕组空间位置示意图
1、说明和解释上图中三相绕组的位置示意图的含义。
2、指出下图机床和配电盘中电动机的作用。
教案纸
教字第07—2表
四、课堂小结
1、异步电动机的动作原理。
2、异步电动机的特点。
3、异步电动机的转子绕组展开图。
4、铭牌额定数据。
五、布置作业
习题册：P11、一、2、3
共 9 页第 9 页。
