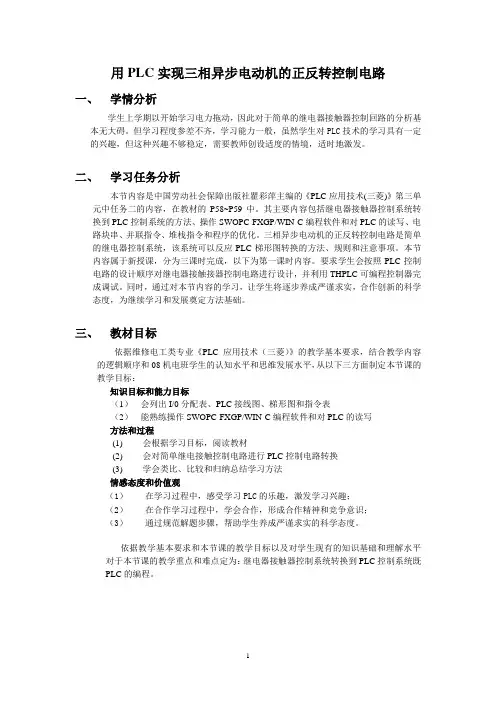

用PLC实现三相异步电动机的正反转控制电路一、学情分析学生上学期以开始学习电力拖动，因此对于简单的继电器接触器控制回路的分析基本无大碍。
但学习程度参差不齐，学习能力一般，虽然学生对PLC技术的学习具有一定的兴趣，但这种兴趣不够稳定，需要教师创设适度的情境，适时地激发。
二、学习任务分析本节内容是中国劳动社会保障出版社瞿彩萍主编的《PLC应用技术(三菱)》第三单元中任务二的内容，在教材的P58~P59中。
其主要内容包括继电器接触器控制系统转换到PLC控制系统的方法、操作SWOPC-FXGP/WIN-C编程软件和对PLC的读写、电路块串、并联指令、堆栈指令和程序的优化。
三相异步电动机的正反转控制电路是简单的继电器控制系统，该系统可以反应PLC梯形图转换的方法、规则和注意事项。
本节内容属于新授课，分为三课时完成，以下为第一课时内容。
要求学生会按照PLC控制电路的设计顺序对继电器接触接器控制电路进行设计，并利用THPLC可编程控制器完成调试。
同时，通过对本节内容的学习，让学生将逐步养成严谨求实，合作创新的科学态度，为继续学习和发展奠定方法基础。
三、教材目标依据维修电工类专业《PLC应用技术（三菱）》的教学基本要求，结合教学内容的逻辑顺序和08机电班学生的认知水平和思维发展水平，从以下三方面制定本节课的教学目标：知识目标和能力目标（1）会列出I/0分配表、PLC接线图、梯形图和指令表（2）能熟练操作SWOPC-FXGP/WIN-C编程软件和对PLC的读写方法和过程(1)会根据学习目标，阅读教材(2)会对简单继电接触控制电路进行PLC控制电路转换(3)学会类比、比较和归纳总结学习方法情感态度和价值观（1）在学习过程中，感受学习PLC的乐趣，激发学习兴趣；（2）在合作学习过程中，学会合作，形成合作精神和竞争意识；（3）通过规范解题步骤，帮助学生养成严谨求实的科学态度。
依据教学基本要求和本节课的教学目标以及对学生现有的知识基础和理解水平对于本节课的教学重点和难点定为：继电器接触器控制系统转换到PLC控制系统既PLC的编程。
三相异步电动机正反转控制线路教案一、教学目标：1. 了解三相异步电动机正反转控制线路的基本原理。
2. 学会使用控制器、接触器、继电器等元件进行三相异步电动机正反转控制。
3. 能够设计并搭建三相异步电动机正反转控制线路。
4. 能够对三相异步电动机正反转控制线路进行故障排除。
二、教学内容：1. 三相异步电动机正反转控制线路的基本原理。
2. 控制器、接触器、继电器等元件的使用方法。
3. 三相异步电动机正反转控制线路的设计与搭建方法。
4. 三相异步电动机正反转控制线路的故障排除方法。
三、教学方法：1. 采用讲授法，讲解三相异步电动机正反转控制线路的基本原理、控制器、接触器、继电器等元件的使用方法。
2. 采用演示法，展示三相异步电动机正反转控制线路的设计与搭建过程。
3. 采用实验法，让学生动手操作，实际搭建三相异步电动机正反转控制线路，并进行故障排除。
四、教学准备：1. 教室、实验室等教学场所。
2. 三相异步电动机、控制器、接触器、继电器等元件。
3. 实验台、工具、电线等实验器材。
五、教学过程：1. 讲解三相异步电动机正反转控制线路的基本原理。
2. 讲解控制器、接触器、继电器等元件的使用方法。
3. 演示三相异步电动机正反转控制线路的设计与搭建过程。
4. 让学生动手操作，实际搭建三相异步电动机正反转控制线路。
5. 讲解三相异步电动机正反转控制线路的故障排除方法。
6. 让学生进行实验，练习故障排除。
7. 总结并复习本节课的内容。
六、教学评估：1. 课堂讲授结束后，通过提问方式评估学生对三相异步电动机正反转控制线路基本原理的理解程度。
2. 观察学生在实验过程中的操作技能和解决问题的能力，评估学生对控制器、接触器、继电器等元件使用方法的掌握情况。
3. 通过学生提交的实验报告，评估学生对三相异步电动机正反转控制线路设计与搭建方法的掌握程度。
4. 收集并评估学生在故障排除练习中的表现，以评估其对故障排除方法的掌握情况。
三相异步电动机的正反转控制线路教学设计教学设计：三相异步电动机的正反转控制线路一、教学目标：1.理解三相异步电动机的原理和工作方式。
2.了解三相异步电动机的正反转控制线路的构造和原理。
3.掌握三相异步电动机的正反转控制线路的搭建和调试方法。
二、教学准备：1.教学工具：黑板、白板、投影仪、电动机、电源、电线、开关、按钮、电压表、安全绝缘手套等。
2.教学资料：三相异步电动机的原理和工作方式、正反转控制线路的构造和原理、搭建和调试方法的相关教材和PPT。
三、教学过程：1.导入（10分钟）向学生简要介绍三相异步电动机的原理和工作方式，为后续的控制线路设计做好基础铺垫。
2.理论讲解（20分钟）a.介绍三相异步电动机的正反转控制线路构造和原理，包括主要元件的作用和连接方式。
b.解释正转和反转的原理，以及控制线路对电动机转向的作用。
3.示范实验（30分钟）a.展示正转和反转控制线路的搭建过程，依次连接电动机、电源、按钮、开关等元件。
b.调试控制线路，观察电动机正转和反转的效果，并解释其原理。
4.学生实践（40分钟）a.将学生分成小组，每个小组搭建自己的正转和反转控制线路。
b.主持人指导学生选择合适的元件并进行连接，并进行线路调试。
c.学生通过实践调试线路，观察电动机的正转和反转效果。
d.学生之间可以互相交流和讨论，共同解决问题。
5.结果分析和总结（10分钟）a.学生就搭建和调试过程中遇到的问题进行交流和总结。
b.分享线路调试过程中的经验和技巧，讨论改进的方法。
四、教学反思：1.整个教学过程中注重理论与实践相结合，通过示范实验和学生实践两个环节，使学生全面理解三相异步电动机的正反转控制线路。
2.强化学生的团队合作意识，通过小组合作搭建和调试控制线路，增强学生的实践能力。
3.引导学生思考和解决问题的能力，通过总结和分享经验，让学生了解到不同的思路和方法。
4.注意安全教育，提醒学生注意用电安全和防护措施，提醒佩戴绝缘手套和其他安全装备。
三相异步电动机正反转控制线路教案教案目标：1.了解三相异步电动机的基本工作原理和结构；2.掌握三相异步电动机正反转控制线路的原理和方法；3.学会根据具体要求设计和搭建三相异步电动机正反转控制线路。
教学内容：1.三相异步电动机的基本工作原理和结构；2.三相异步电动机正转控制线路；3.三相异步电动机反转控制线路；4.三相异步电动机正反转控制线路。
教学准备：1.模型三相异步电动机；2.断路器、接触器等电气元件；3.电路板、导线等实验器材；4.笔记本电脑或投影仪。
教学步骤：第一步：引入介绍三相异步电动机的基本工作原理和结构，激发学生对该主题的兴趣。
第二步：讲解正转控制线路1.分析三相异步电动机正转控制线路的结构和原理；2.介绍正转控制线路中各个元件的作用和连接方法；3.演示搭建正转控制线路的步骤和操作方法；4.进行实际搭建和调试，观察电动机的正向旋转。
第三步：讲解反转控制线路1.分析三相异步电动机反转控制线路的结构和原理；2.介绍反转控制线路中各个元件的作用和连接方法；3.演示搭建反转控制线路的步骤和操作方法；4.进行实际搭建和调试，观察电动机的反向旋转。
第四步：讲解正反转控制线路1.分析三相异步电动机正反转控制线路的结构和原理；2.介绍正反转控制线路中各个元件的作用和连接方法；3.演示搭建正反转控制线路的步骤和操作方法；4.进行实际搭建和调试，观察电动机的正反向旋转。
第五步：实验总结1.总结三相异步电动机正反转控制线路的原理和方法；2.分析实验中出现的问题和解决方法；3.展示实验结果和体验感受；4.解答学生提出的问题。
教学延伸：1.进一步学习三相异步电动机的其他控制线路，如定时控制、频率控制等；2.学习电动机保护和故障检测方法；3.进行实际的工程项目应用，如电梯、输送系统等。
教学评估：1.实验报告，包括实验目的、原理、步骤、结果和心得体会；2.小组讨论，讨论电动机的应用领域和未来发展趋势；3.学生个人简答题，对于三相异步电动机正反转控制线路的原理和方法进行回答。

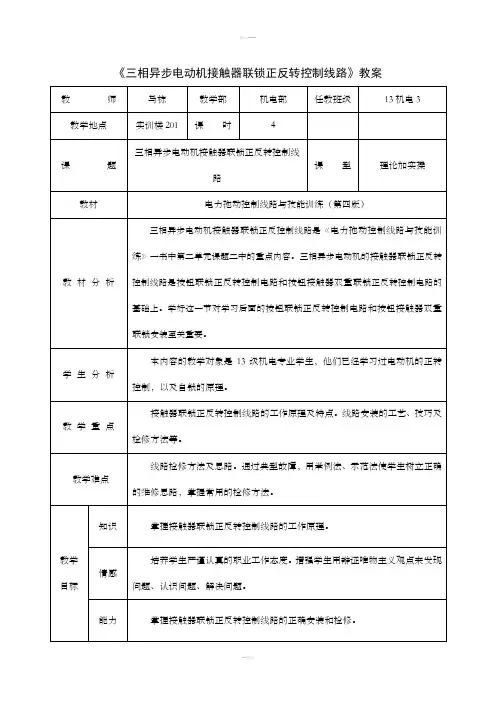

《三相异步电动机接触器联锁正反转控制线路》教案
教学过程
对联锁在
线路中的
作用及线
路的工作
原理进行
重点讲解
与慢速讲
解。
1、接触器联锁控制线路的器件组成：
QF（断路器）、FU（熔断器）、KM（交流接触器）、KH（热继电器）、SB（按钮）、M（主轴电机）。
2、接触器联锁控制线路结构分析：
结合了自锁电路的控制原理，以及倒顺开关控制的正反转电路的控制原理，画出接触器联锁正反转电路图
3、接触器联锁控制线路的工作原理:
1）接触器联锁的定义：当一个接触器得电动作时，通过其辅助常闭触头使另一个接触器不能得电动作，接触器之间这种互相制约的作用叫做接触器联锁（或互锁）
2）工作原理分析：
先合上电源开关QS：
①正转控制：
┎→KM1自锁触头闭合自锁→电动机M启动连续正转运转新课讲授约45分钟。
三相异步电动机正反转控制线路教案一、教学目标1. 了解三相异步电动机的结构和工作原理。
2. 掌握三相异步电动机的正反转控制线路的构成和原理。
3. 学会使用控制器、接触器、继电器等元器件搭建三相异步电动机的正反转控制线路。
4. 能够对三相异步电动机的正反转控制线路进行调试和故障排除。
二、教学内容1. 三相异步电动机的结构和工作原理。
2. 三相异步电动机的正反转控制线路的构成和原理。
3. 控制器、接触器、继电器等元器件的作用和选用。
4. 三相异步电动机正反转控制线路的搭建和调试方法。
5. 三相异步电动机正反转控制线路的故障排除方法。
三、教学方法1. 采用讲授法，讲解三相异步电动机的结构、工作原理、正反转控制线路的构成和原理等基本知识。
2. 采用演示法，展示三相异步电动机正反转控制线路的搭建和调试过程。
3. 采用实践法，让学生动手搭建和调试三相异步电动机的正反转控制线路，增强实践操作能力。
四、教学准备1. 教室内设置多媒体设备，用于展示图片、视频等教学资源。
2. 准备三相异步电动机、控制器、接触器、继电器等元器件。
3. 准备教学PPT，内容包括三相异步电动机的结构、工作原理、正反转控制线路的构成和原理等。
五、教学过程1. 导入新课：通过展示三相异步电动机的实物图片，引导学生思考三相异步电动机的结构和作用。
2. 讲解基本知识：讲解三相异步电动机的结构、工作原理、正反转控制线路的构成和原理。
3. 演示搭建过程：展示三相异步电动机正反转控制线路的搭建过程，讲解控制器、接触器、继电器等元器件的作用和选用。
4. 学生动手实践：让学生分组动手搭建和调试三相异步电动机的正反转控制线路，教师巡回指导。
5. 总结和拓展：总结本节课所学内容，布置课后作业，拓展学生对三相异步电动机正反转控制线路的应用场景的了解。
教学反思：在授课过程中，要注意理论联系实际，让学生通过动手实践加深对三相异步电动机正反转控制线路的理解。
要注意观察学生的反应，适时调整教学节奏和难度，确保学生能够跟上教学进度。
公开课教案课程：电工电子技术及应用课题：三相异步电动机的正反转控制电路时间：年月日第3、4节班级：班授课人：学校一、课题：6.3 三相异步电动机的正反转控制电路二、教学目的和要求：了解电源相序与电动机运转的关系；掌握实现电动机正反转的控制方法；会分析三相异步电动机正反转控制电路的工作原理；会进行常见三相异步电动机正反转控制电路的安装与故障排除；掌握控制电路的分析方法。
三、教学重点和难点：接触器联锁正反转控制电路四、授课方法：讲授为主，实验演示为辅五、课型：新授课六、教具：多媒体教学设备一套，THWD-2型维修电工技能实训考核装置一套七、教学过程：Ⅰ、组织教学检查到勤，整顿纪律Ⅱ、复习提问、引入新课1、复习接触器自锁连续控制电路（1）学生代表（2名）上黑板画出接触器自锁连续控制电路原理图；（2）学生代表口头指出接触器自锁连续控制电路中各元器件的作用；（3）学生代表口头简述接触器自锁连续控制电路的工作原理。
2、由生产实践需要引入新课播放一段视频（起重机吊钩的上升和下降；电梯的上行和下行；万能铣床主轴的正转和反转；工作台的前进和后退等）。
生产实践中，许多的生产机械往往要求运动部件能正、反两个方向运动，从而实现可逆运行。
3、改变三相异步电动机转向的方法从电动机的工作原理可知，只要改变电动机定子绕组的电源相序，就可实现电动机的反转。
在实际应用中，通过两个接触器改变电源相序实现电动机正反转控制。
Ⅲ、讲授新课6.3 三相异步电动机的正反转控制电路6.3.1 接触器联锁正反转控制电路1、原理图引导学生在接触器自锁连续控制电路原理图的基础上，自行改画设计出接触器联锁正反转控制电路原理图。
设计提示1：KM F为正转接触器，主触点闭合时，电动机正转；KM R为反转接触器，主触点闭合时，电动机反转。
设计提示2：KM F、KM R主触头不能同时闭合。
QF：空气断路器，起隔离开关兼短路保护作用；KM F：正转接触器，主触点单独闭合，电动机正转；KM R：反转接触器，主触点闭合改变定子电源相序，电动机反转；SB StF，SB StR：分别为正转、反转起动按钮；SB StP ：停止按钮。
”教师信息化教学设计和说课比赛 2014年全国中等职业学校“创新杯
份：省校：学
目：《电力拖动与自科
动控制线路技能训练》
参赛选手：
课题：三相异步电动机正反转控制线路1
2
学情分析已经学习了电动机的正转控制电路。
学习基础：总体表现为说过的没听见，讲过的不知道，只有做过的才理解。
学习特点：
3
4
5
6
工学习网站自主学流网）进行交流学习。
习，回顾课堂，进行拓展学习。
容内板书
教学反思学生已经初步任务驱动是本课的教学主线，合作探究是学生的学习主线，在教学中，在使学生真正做到了在做中学，在做中思，掌握了电机正反转的工作原理以及电路设计，做中练，在做中巩固。
教学中，我巧妙借助信息化
教学手段，使抽象理论直观化；仿真课件的运用，为学生提供模拟的环境，为实际接线操作做好准备。
在仿真模拟环节中，我观察到有部分学生操作不畅，在下节实训课中加以强化。
而学生做过的必然学生看过的应该是历历在目，我相信学生听过了可能如过眼云烟，铭记在心。
7
8。
专业资料
《三相异步电动机的正反转控制线路》
教学设计
课题：三相异步电动机的正反转控制线路
授课班级：电子中职高一年级下学期
授课时间：2014年4月11日星期五
授课教材：
中国劳动社会保障出版社《电力拖动控制线路与技能训练》
教材分析：
《三相异步电动机的正反转控制线路》这节内容选自第二单元课题三“三相异步电动机的正反转控制线路”第二部分。
正反转控制在现代化生产中属于绝对不可缺少的生产控制环节，如机床工作台的前进与后退、万能铣床主轴的正传与反转、起重机的上升与下降等。
它在电动机的基本控制中，前面与电动机的正转控制紧密相连，后面与位置控制、顺序控制、多地控制、启动控制、制动控制等密切相关，对今后进一步进行电工技能实训及培养学生的实际动手操作能力起着举足轻重的作用。
教学目标：
知识与技能:
1）理解三相异步电动机三种正反转控制线路；
2）掌握三相异步电动机正反转的工作原理。
过程与方法：
1）通过分析三种控制电路的渐进过程，培养学生的识图能力以及比较分析和归纳总结的能力。
2）通过引导学生分析工作原理、培养和训练学生综合分析电路的能力。
情感态度与价值观：
培养学生严谨认真的职业工作态度。
增强学生发现问题、认识问题、解决问题。
教学重点：
1）接触器联锁的正反转控制线路的组成与工作原理
2）对控制线路的每个元件都要明确其位置和作用。
教学难点：
1）如何改变三相电源相序。
2）引导学生思考如何实现双重联锁。
教法：
提问、启发引导法（重点）：先不给出线路图，在教师的步步启发下，学生积极思考，由师生共同画出接触器联锁的正反转控制线路图。
这样，便于学生掌握线路的组成与工作原理。
学法：
学生根据老师提出的问题，参照之前学习的内容积极思考，共同分析，得出结论。
授课方法：
理论与实践一体化
教具准备
多媒体、PPT、粉笔、已接好线的电动机正转控制线路的实训板。
教学过程：
教学内容教法与学法一、新课导入
用一组关于生产生活中的图片引出学生对三相异步电动机正反转控制的思考，回顾实现电动机的正反转的方法，使学生大致了解三相异步电动机正反转控制线路的工作过程。
提问：我们日常生活当中有哪些常见的电动机正反转的实例
电动机又是如何实现正转和反转的呢？
让学生举例同时展示图片。
二、知识铺垫
电动机反转的条件：改变通入电动机定子绕组三相电源的相序。
换相的方法：改变电源任意两相的接线。
三、设计组合电路
设计任务：要求完成一台三相异步电动机的正反转控制，当按下正转按钮时，电动机起动并正转运行；当按下停止按钮时，电动机停止运行，再按下反转按钮时，电动机起动并反转运行。
通过现实生活中我们熟悉的起重机，电梯等事物引出今天上课的主题
让学生清楚理解反转的含义，进而复习前面所学知识。
根据前面所学知识让学生回忆点动的控制线路。
在复习旧知的同时加深学生的印象。
任务一：电动机正转线路设计
任务二：电动机反转线路设计
任务三：如何把上述的两个电路组合起来
1、主电路的组合：
教师提问：主电路应如何改变？
学生回答：改变三相电源相序；
教师总结：利用KM1控制原来的主电路（即正转）KM2控制主电路一、三相相序的改变。
（即反转）通过课件显示如下图让学生自己设计出反转的控制线路，开拓他们的创新思维，也为后续的课程做好铺垫。
让学生注意换相。
比较前面两个电路的异同，并判断哪些元器件是可共用的，再将可共用的元器件移除，不可共用的合并。
引导启发学生对于主电路的合并有着什么样的特点。
让学生自己找出，并指出这样设计的合理之处。
循序渐进分步设计，让学生自己敦力设计控制线路培养学生自主学习和分析问题的能力。
2、控制电路的组合：
教师提问：控制电路如何组合？
学生回答：只要再画一个和前面正转一样的电路即可。
教师总结：即KM2的控制。
（同时显示控制KM2的电路）这就是电动机正反转控制线路。
教师分析：SB1和SB2不能同时按下，即在按下SB1电动机正转时，按下反转启动按钮，或在电动机反转时，按下正转启动按钮，（操作错误）将引起主回路电源短路。
教师强调特别注意：KM1和KM2线圈不能同时通电。
生产实际中没有这样的正反转电路，那么如何解决这个电路的缺点呢？
如何在按下SB1时，KM1通电，KM2不能通电？可以将接触器KM1的辅助常闭触点串入KM2的线圈回路中。
同理也可以将接触器KM2的辅助常闭触点串入KM1的线圈回路。
（显示接触器联锁正反转控制线路）
通过课件演示组合过程
四、分析组合的新电路
通过我们大家的分析可以得到以下新的正反转电路（即接触器互锁正反转控制线路）通过多媒体课件动画，详细展示过程，进一步增强学生对正反转控制的理解。
让大家对设计好的电路进行分析。
明白工作原理。
在阐述原来的过程中，让学生进行讨论看一看这个电路有着什么样的缺陷。
最后有老是进行点评。
指出不足之处，从而也为下面的课程做好伏笔。
1.分析原理：
正转分析： KM1辅助常闭触点断开（互锁）
按下SB1→KM1线圈得电吸合 KM1主触点闭合---------→
KM1辅助常开触点闭合（自锁）
→电动机正转→按下SB3→电动机停止
反转分析： KM2辅助常闭触点断开（互锁）
按下SB2→KM2线圈得电吸合 KM2主触点闭合---------→
KM2辅助常开触点闭合（自锁）
→电动机反转→按下SB3→电动机停止
2.分析缺陷：
电动机从正转变为反转时，必须先按下停止按钮后，才能按反转启动按钮，否则由于接触器的联锁作用，不能直接实现反转控制。
引导学生归纳总结电路优、缺点。
以上电路的缺点，我们做任何事都希望尽量完美，当然设计电路也不例外。
启发引导学生根据前面两种电路设计一个没有缺点相对完善的电路来实现正反转。
可以把两种联锁合在一起就可以完全避免这两个电路的缺点。
由此引出按钮接触器双重联锁正反转控制线路。
五、完善新电路让学生进一步巩固本课所讲述的难点，掌握其工作原理。
拓展学生的创新能力和
让学生进一步巩固本课所讲述的难点，掌握其工作原理。
拓展学生的创新能力和解决实际问题的能力。
分析原理： A 、正转控制：
B 、反转控制：
分析优缺点：
接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。
双重联锁正反 转控制线路则兼有两种联锁控制线路的优点，操作方便，工作安全可靠。
七、课堂小结
本节课是在普通正转控制电路的基础上来学习的，请同学们集体复习今天所讲述的几种电路各具有什么特点。
要求同学们能通过对比几种控制线路的优缺点，掌握几种控制线路的工作原理。
教师总结电动机正反转控制线路渐进完善的过程及工作原理和优缺点对比。
在黑板上用框图写出。
八、课后作业
1、什么是互锁？互锁和自锁的区别是什么？
2、在电动机正、反转控制线路中，为什么必须保证两个接触器不能同时工作？采用哪些措施可解决此问题，这些方法有何利弊，最佳方案是什么？
3、除了上述二个电路外，能否采用其他的方法实现三相异步电动机的正反转控制？如果能，请你设计一个。
电动机正转
电动机反转
电气互锁正反转
按钮互锁正反转
双重连锁正反转
板书设计：。
