钻芯法检测混凝土强度检测方案

jgjt384-2016 钻芯法检测混凝土强度技术规程一、概述钻芯法检测混凝土强度是一种常用的非破坏性检测方法，可用于测定养护期结束后混凝土的强度、检测混凝土在使用过程中的强度变化和评估混凝土结构的耐久性。

本技术规程旨在规范钻芯法检测混凝土强度的测试方法和要求，以保证检测结果的准确性和可靠性。

二、设备与材料1. 钻芯采样机、钻芯器2. 测量工具：卡尺、直尺等3. 钻芯：直径不小于50mm，长度不小于100mm4. 标准强度试件：混凝土标准立方体或圆柱体5. 注浆材料6. 其他必要的辅助设备与材料三、操作步骤1. 按照设计要求选择钻芯取样点，并确定钻芯直径和长度。

2. 根据钻芯直径和长度，在混凝土表面钻孔，并用钻芯采样机取出钻芯。

3. 清理钻芯表面，测量钻芯直径和长度，记录取芯位置和编号。

4. 将钻芯样品进行切割和研磨处理，使其平整光滑。

5. 对切割后的钻芯样品进行干密度、容重、孔率和吸湿率等物理性质的测试。

6. 进行标准强度试件的制备，按照标准试验方法进行强度测试。

7. 根据取样位置和编号，将钻芯样品的强度与相应的标准强度试件的强度进行对比，计算得出混凝土强度值。

四、注意事项1. 钻芯的取样位置和数量应符合设计要求，并避免影响结构的正常运行。

2. 在钻芯采样过程中应注意安全，并确保钻芯质量。

3. 钻芯样品研磨时应注意避免破坏对应位置的强度层。

4. 混凝土强度的计算应考虑取样位置、数量、大小、养护质量等因素的影响。

5. 钻芯法检测混凝土强度结果应具有代表性和可比性，且应与其他检测方法的结果进行比对和验证。

五、结论与评定根据计算所得的混凝土强度值，可以评定混凝土结构的强度等级或评估其耐久性。

需要注意的是，钻芯法检测混凝土强度的结果仅供参考，不应作为结构安全的唯一指标。

在进行工程决策和管理时，应综合考虑多种因素，并采用多种可靠的检测方法来评估混凝土结构的安全性。

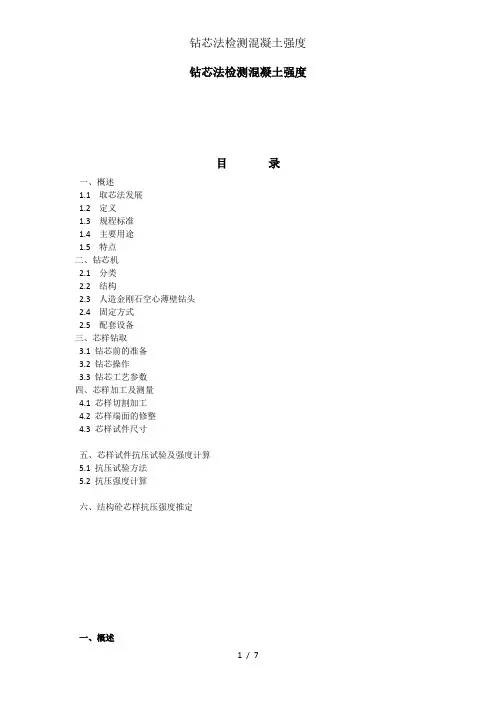

钻芯法检测混凝土强度目录一、概述1.1 取芯法发展1.2 定义1.3 规程标准1.4 主要用途1.5 特点二、钻芯机2.1 分类2.2 结构2.3 人造金刚石空心薄壁钻头2.4 固定方式2.5 配套设备三、芯样钻取3.1 钻芯前的准备3.2 钻芯操作3.3 钻芯工艺参数四、芯样加工及测量4.1 芯样切割加工4.2 芯样端面的修整4.3 芯样试件尺寸五、芯样试件抗压试验及强度计算5.1 抗压试验方法5.2 抗压强度计算六、结构砼芯样抗压强度推定一、概述1.1取芯法发展钻芯法在国外的应用已有几十年的历史；英国、美国、德国、日本、比利时和澳大利亚等国分别制定有钻取混凝土芯样进行强度试验的标准。

国际标准化组织也提出了国际标准草案《硬化混凝土芯样的钻取检查及抗压试验》(1S0／7034)。

我国1948年就已开始使用钻芯法检测混凝土路面的厚度，并制定有《钻取混凝土试体长度之检验法》。

20世纪80年代开始作为一种现场检测混凝土抗压强度的专门技术的研究并使其标准化的工作。

另一方面，在钻芯机、人造金刚石薄壁钻、切割机及其配套使用的机具研制和生产方面也已取得了很大进展，现在国内已可生产十几种型号的钻机和几十种规格的钻头可供选择和使用。

1988年由中国工程建设标准化委员会批准发行《钻芯法检测混凝土强度技术规程》(03：88)。

2000年由中国建筑科学研究院等九个单位组成了《钻芯法检测混凝土强度技术规程》修编组。

2007年发布：《钻芯法检测混凝土强度技术规程》03—20071.2取芯法定义钻芯法是利用专用钻机和人造金刚石空心薄壁钻头，从结构混凝土中钻取芯样以检测混凝土强度和检查混凝土内部缺陷的方法。

由于它对结构混凝土造成局部损伤，因此它是一种半（微）破损的现场检测手段。

1.3规程标准钻芯法检测混凝土强度技术规程》03—2007相关的规程规范：《水工混凝土施工规范》(5144-2001)《水工混凝土试验规程》（352-2006）规程标准《水工混凝土施工规范》5144-2001 ：“已建成的混凝土建筑物，应适量地进行钻孔取芯和压水试验,大体积混凝土取芯和压水试验可按每万立方米混凝土钻孔2～10m”；“钢筋混凝土结构物应以无损检测为主，在必要时采取钻孔法检测混凝土”。

钻芯法检测混凝土强度一、检测准备：（1）工程名称及设计、施工、建设单位，结构或构件种类，外形尺寸以及数量。

（2）混凝土检测龄期、设计混凝土强度等级。

（3）有关的结构图和施工图。

二、钻芯部位：（1）结构或构件受力较小的部位；（2）混凝土强度具有代表性的部件；（3）便于钻芯机安放于操作的部位；（4）避开主筋、预埋件和管线的位置。

三、钻芯数量：（1）单个构件，有效芯样试件的数量不应少于3个；对于较小构件，有效芯样数量不得少于2个（2）检测批检测数量：标准芯样试件的最小样本容量不宜少于15个，小直 径芯样试件的最小样本容量应适当增加，芯样应随机抽取，且取芯位置 应符合规定。

四、芯样标记： 从钻孔中取出的芯样稍微晾干后，应标上清晰的标记。

五、芯样加工：（1）采用锯切机加工成标准抗压芯样，即高度和直径之比为1.00，一般高度为100mm 。

（2）标准芯样试件，每个试件最多允许含有2根直径小于10mm 的钢筋， 公称直径小于10cm 的芯样试件，每个试件最多只允许含有1根直径小 于10mm 的钢筋。

（3）芯样内的钢筋与芯样试件的轴线基本垂直并离开端面10mm 以上。

（4）芯样端面应进行处理，宜采取在磨平机上磨平端面的处理方法，六、芯样测量：（1）平均直径、芯样高度、垂直度、平整度。

（2）芯样在下列情况下无效： ①、芯样试件的高径比小于要求高径比的0.95时或者大于1.05时 ②、沿芯样试件高度的任一直径与平均直径相差大于2mm ③、抗压芯样试件端面的不平整度在100mm 长度内大于0.1mm ④、芯样试件端面与轴线的不垂直度大于10⑤、芯样有裂缝或其他较大缺陷七、数据计算：（1）芯样混凝土抗压强度值的计算可按下式计算A F f c cor cu /,=（2）检测批混凝土强度的推定值计算上限值cor m cor cu e cu S k f f 1,,1,-=下限值cor m cor cu e cu S k f f 2,,1,-=平均值=ni cor fcu ni ∑=1,,标准差 12,,,,1)(-=∑-=n m cor cu i cor cu s n i cor f f注：21k k 和为推定区间上限值系数和下限值系数，2,1,e cu e cu f f 和所构成的置信度宜为0.85.2,1,e cu e cu f f 和之间的差值不宜大于5.0Mpa 和0.1Mpa 两者的较大值。

《钻芯法检测混凝土强度技术规程》混凝土是建筑中不可或缺的重要材料。

在施工前需要进行混凝土的强度检测，以确保混凝土满足设计要求并能够承受荷载。

目前，钻芯法是一种广泛使用的混凝土强度检测方法。

本文将介绍钻芯法检测混凝土强度技术规程。

一、钻芯法检测混凝土强度的原理钻芯法是利用电动钻机在混凝土中钻取圆柱形试样，并通过试样贯穿轴心处的面积与所施加的载荷计算混凝土的抗压强度。

该方法适用于任何混凝土结构中的强度检测，例如墙体、柱子、梁等。

二、钻芯法检测混凝土强度的步骤1. 根据设计图进行定位并测量试样的长度和直径。

2. 用电动钻机沿着试样长度的轴线钻取混凝土芯样。

每个芯样的直径应该至少为75毫米，长度至少为150毫米。

3. 将芯样轴心处发红。

在确定轴心位置时，尽可能使其贯穿整个试样。

4. 用电子秤称重芯样并记录，并对其直径和长度进行精确测量。

5. 在芯样两端用钢板夹紧，并使用沙袋或机械马达以标准加载率施加载荷。

6. 在施加荷载的过程中，记录一系列芯样的荷载和位移数据。

7. 将荷载和位移数据绘制成一个荷载-位移曲线。

8. 从荷载-位移曲线中确定所需的特征点，例如松散点和峰值点。

根据这些点计算出混凝土的抗压强度。

三、钻芯法检测混凝土强度的注意事项1. 在进行钻芯法检测之前，必须对试样进行充分湿润，以防止其在钻取过程中出现裂缝。

2. 在进行试验时，应遵循国家相关标准。

3. 为了确保测量的准确性，应使用精密的测量工具。

四、结语钻芯法是一种可靠的混凝土强度检测方法。

通过上述步骤和注意事项，可以在建筑施工前对混凝土的强度进行准确测试，确保其能够承受设计荷载。

如有需要，可以请专业人员来进行钻芯法检测，以确保检验结果的准确性和可靠性。

钻芯检测混凝土强度技术规程【最新版】目录一、钻芯法检测混凝土强度技术规程的概述二、钻芯法检测混凝土强度的技术要点三、钻芯法检测混凝土强度的实施流程四、钻芯法检测混凝土强度的优缺点分析五、钻芯法检测混凝土强度的应用案例六、钻芯法检测混凝土强度的未来发展趋势正文一、钻芯法检测混凝土强度技术规程的概述钻芯法检测混凝土强度技术规程，是由中国建筑科学研究院编写，经中华人民共和国住房和城乡建设部批准，自 2008 年 1 月 1 日起实施的一项技术规程。

该规程主要介绍了钻芯法检测混凝土强度的技术要求、实施流程、检测结果处理等内容，为混凝土强度检测提供了技术指导。

二、钻芯法检测混凝土强度的技术要点钻芯法检测混凝土强度技术规程主要包括以下几个方面的技术要点：1.芯样尺寸：芯样尺寸对于钻芯法检测混凝土强度的结果具有重要影响。

根据规程要求，芯样尺寸应符合相关标准，如外径 110 毫米等。

2.钻芯设备：钻芯设备的选择和操作对混凝土强度检测结果具有直接影响。

规程中对钻芯设备的类型、性能、操作要求等方面做了详细说明。

3.检测方法：规程中规定了钻芯法检测混凝土强度的方法，包括直接法、间接法等，并详细介绍了各种方法的适用范围、操作步骤、结果处理等内容。

4.检测结果处理：规程对检测结果的处理做了详细规定，包括检测结果的表示方法、精度要求、合格判定等内容。

三、钻芯法检测混凝土强度的实施流程钻芯法检测混凝土强度的实施流程主要包括以下几个步骤：1.确定检测对象：根据工程需要，确定需要进行钻芯法检测混凝土强度的对象，如建筑物、桥梁等。

2.选择钻芯设备：根据检测对象的特点和要求，选择合适的钻芯设备。

3.钻取芯样：在检测对象上钻取芯样，并按照规程要求进行芯样处理。

4.进行混凝土强度检测：采用规程中规定的方法对芯样进行混凝土强度检测。

5.处理检测结果：对检测结果进行处理，包括结果表示、精度要求、合格判定等。

6.编写检测报告：编写混凝土强度检测报告，记录检测过程、结果等内容。

钻芯法检测混凝土抗压强度合格标准一、引言在建筑工程中，混凝土是一种常用的材料，用于制作梁、柱、板等结构构件。

而混凝土的抗压强度是评估其质量和性能的重要指标之一。

钻芯法作为一种常用的检测方法，在评估混凝土抗压强度是否符合合格标准方面起到了关键作用。

本文将探讨钻芯法检测混凝土抗压强度合格标准的相关内容，从简单到复杂，逐步深入介绍该方法的原理、操作流程和应用范围，以及对于混凝土质量评估的重要性。

二、钻芯法检测混凝土抗压强度的原理钻芯法是通过钻取混凝土试件，利用试件断裂前的压力来间接计算混凝土的抗压性能。

具体来说，该方法主要包括以下几个要点：1. 选取合适的钻芯直径和钻取位置：钻芯直径应保证试件的代表性，钻取位置应考虑到混凝土的均匀性。

2. 钻芯试件的制备：将钻取下来的混凝土芯块进行精确的切割和打磨，以便进行后续的测试。

3. 试件强度计算：通过测定试件的断面积和试件断裂前的压力，计算混凝土的抗压强度。

三、钻芯法检测混凝土抗压强度的操作流程在进行钻芯法检测混凝土抗压强度时，需要按照以下步骤进行操作：1. 准备工作：确定钻芯直径、选取钻芯位置，并准备所需的钻具和试验设备。

2. 钻取混凝土芯块：使用合适的钻具和设备，按照设计要求在混凝土结构或构件上钻取芯块，保证钻芯的完整性。

3. 钻芯试件制备：将钻取下来的混凝土芯块进行切割和打磨，制备出符合规定尺寸的试件。

4. 试验操作：将试件放入试验机中，进行加载测试，记录试件断裂前的压力。

5. 数据处理和结果分析：根据试验数据计算混凝土的抗压强度，并进行结果评估。

四、钻芯法检测混凝土抗压强度的应用范围钻芯法在建筑工程中广泛应用于混凝土抗压强度的检测和评估。

其应用范围包括但不限于以下几个方面：1. 工程质量监测：钻芯法可以对已建成的结构进行抗压强度检测，及时掌握工程质量状况。

2. 施工过程控制：钻芯法可以对施工中的混凝土进行抗压强度检测，及时调整施工参数，确保施工质量。

3. 工程验收：钻芯法可以作为工程验收的一项重要指标，评估混凝土结构是否符合设计要求。

编号：ZF140001钻芯法检测混凝土强度检当涂县建科工程质量检测试验所一、工程概况当涂冠景?御澜湾住宅小区工程10 楼，主体十八层，框剪结构。

二、委托检测项目混凝土钻芯三、检测原因混凝土标养试块抗压强度未达到设计强度四、委托检测部位9#灌注桩五、检测依据《钻芯法检测混凝土强度技术规程》CECS 03 ：2007六、检测要求6.1 钻取芯样及芯样加工、测量的主要设备与仪器均应有产品合格证，计量器具应有检定证书并在有效使用期内；6.2 检测设备：钻芯机、冲击钻、补平装置、游标卡尺；6.3 芯样应在结构或构件的下列部位钻取：a 结构或构件受力较小的部位；b 混凝土强度质量具有代表性的部位；c 便于钻芯机安放与操作的部位；d 避开主筋、预埋件和管线的位置。

七、受检构件的选取7.1 □钻芯法确定检验批的混凝土强度推定值时，芯样应从检测批的结构构件中随机抽取，芯样试件的数量应根据检验批的容量确定，标准芯样试件的最小样本量不宜少于15 个，小直径芯样试件的最小样本量应适当增加（每个芯样应取自一个构件或结构的局部部位）；7.2 □ 钻芯确定单个构件的混凝土强度推定值时，有效芯样试件的数量不应少于 3 个；对于较小构件，有效芯样试件的数量不得少于 2 个；7.3 芯样规格：标准试件，其公称直径不宜小于骨料最大粒径的3 倍；也可采用小直径芯样试件，但其公称直径不应小于70mm 且不得小于骨料最大粒径的 2 倍。

八、实施检测8.1芯样钻取（工程现场）a 钻取芯样时应将钻芯机固定，并应控制进钻的速度；b 当所取芯样高度和质量不能满足要求时，则应重新钻取芯样；c 取出的芯样应由参与选取的各方共同标记，保证芯样的真实性；d 芯样应采取保护措施，避免在运输和贮存中损坏；e 芯样试件内不宜含有钢筋，不能满足此项要求时，抗压试件应符合下列要求：标准芯样试件，每个试件内最多只允许有二根直径小于10mm的钢筋；公称直径小于100mm的芯样试件，每个试件内最多只允许有一根直径小于10mm的钢筋；芯样内的钢筋应与芯样试件的轴线基本垂直并离开端面10mm以上；8.2 芯样的加工（试验室）8.2.1 抗压芯样试件锯切的高度与直径之比（H/d ）应在0.95～1.05之间；8.2.2 芯样应用环氧胶泥或聚合物水泥砂浆补平，抗压强度低于40MPa的芯样试件，可采用水泥砂浆、水泥净浆或聚合物水泥砂浆补平，补平层厚度不宜大于5mm；也可采用硫磺胶泥补平，补平层厚度不宜大于 1.5mm；8.2.3 补平的芯样应进行养护。

钻芯法检测混凝土强度标准
钻芯法是一种常用的检测混凝土强度的方法，其标准参考国家标准《GB/T 50315-2000 建筑混凝土强度检验标准》。

根据这一标准，钻芯法检测混凝土强度的步骤如下：
1. 根据需要确定钻芯取样位置和数量。

2. 使用钻芯钻取混凝土样品，并注意保持钻芯的形状和尺寸。

3. 将取出的钻芯样品进行修整，确保其平整和垂直。

4. 测量钻芯样品的长度和直径。

5. 对于干燥状态下的钻芯样品，进行湿润处理，保持一定的湿润状态。

然后进行试验。

6. 使用金属夹具固定钻芯样品，并在试验机上进行加载，测量其抗压强度。

7. 根据试验结果，计算钻芯抗压强度，并与设计要求进行对比。

根据《GB/T 50315-2000 建筑混凝土强度检验标准》的规定，
混凝土的抗压强度等级分为C15、C20、C25、C30、C35、
C40、C45、C50、C55、C60等，每个等级对应的抗压强度有
相应的标准要求。

具体的标准要求可以参考该标准。

1项目名称钻芯法检测混凝土强度2应用范围2．1工业与民用建筑和一般构筑物中普通混凝土；2．2对于预应力混凝土结构，一般不允许钻取芯样；2．3对混凝土强度等级低于C10的结构，不宜采用钻芯法检测。

3编制依据和采用标准CECS 03：88《钻芯法检测混凝土强度技术规程》GBJ 81-85《普通混凝土力学性能试验方法》GBJ 107-87《混凝土强度检验评定标准》4检测人员5 设备仪器5.1 液压式压力试验机型号：NYL—300型量程：0—300kN最小分辨率：0.2kN5.2 SHIBUYA TS1800型钻芯机5.3游标卡尺量程：0-200mm最小分辨率：0.02mm5.4游标量角器6具体步骤和方法6.1钻取芯样6.1.1选取取样位置，芯样应在结构或构件的下列部位钻取：6.1.1.1结构或构件受力较小的部位；6.1.1.2混凝土强度具有代表性的部位；6.1.1.3便于钻芯机安放与操作的部位；6.1.1.4避开主筋、预埋件、和管线的位置，并尽量避开其他钢筋；6.1.1.5用钻芯法和非破损法综合测定强度时，应与非破损法取同一测区。

6.1.2安装固定钻芯机：6.1.2.1用冲击钻钻孔，孔径与孔深应与固定用膨胀螺栓配套；6.1.2.2将膨胀螺栓插入孔内，并将其收紧；6.1.2.3钻芯机就位并安放平稳，将其固定在膨胀螺栓上，以使工作时不致产生位置偏移；6.1.3钻芯机接通水源、电源后，拨动变速钮调到所需转速，正向转动操作手柄使钻头慢慢接触混凝土表面，待钻头刃部入槽稳定后方可加压。

进钻到预定深度后，反向转动操作手柄，将钻头提升到接近混凝土表面，然后停水停电；6.1.4从钻孔中小心取出芯样，稍微晾干后，标上清晰的标记，并将其仔细包装，以免运输时损坏；6.1.5芯样加工6.1.5.1芯样抗压试件的高度和直径之比应在1~2的范围内；6.1.5.2采用锯切机加工芯样时，应将芯样固定，并使锯切平垂直于芯样轴线，锯切过程中应冷却人造金刚石圆锯片和芯样；6.1.5.3芯样试件内不应含有钢筋。

里城华府项目结构实体质量监督抽检方案根据广州市建委及相关规范规定，根据广州市花都区建设工程质量监督检测室出具的《混凝土抗压强度检测检验报告》中，花都区里城华府项目在7月19日送检的混凝土试块检测未能满足设计要求，为了解本工程实体混凝土强度质量状况，根据《建筑结构检测技术标准》GB/T50344-2004的要求，现委托广东省建材产品质量检测中心根据国家现行规范以及工程实际情况，对未达到设计强度等级要求的上述部位，对该达不到要求构件的区域进行建筑工程构件现场钻芯检测；现制订该工程结构实体质量监督抽查方案如下，在相关单位审核后实施。

一、工程概况建设单位：广州市华里房地产开发有限责任公司监理单位：广东海外建设监理有限公司设计单位：广东建筑艺术设计院有限公司勘察单位：湖南中核岩土工程有限责任公司施工单位：山河建设集团有限公司花都里城华府项目施工总承包工程位于广州市花都区新华镇新华街建设北路附近，交通十分便利。

该项目主要由3栋高层住宅楼(1#和2#住宅楼33层，H=97.0m；3#住宅27层，H=80m，1栋3层幼儿园H=12.40m、1栋2层商业和公建配套用房H=9.00m组成。

商业、公建配套用房结构形式采用现浇钢筋混凝土框架结构，高层住宅楼采用剪力墙结构，场地设东车库和西车库，均为二层地下室，地下室无上部结构采用框架结构。

地下建筑面积19378.4平方米，地上建筑面积37956.2平方米，总建筑面积57334.6平方米。

各栋建筑物的概况如下表：表1二、检测依据1、《建筑结构检测技术标准》（GB∕T50344-2004）2、《混凝土结构工程施工质量验收规范》（GB 50204-2002）3、《钻芯法检测混凝土强度技术规程》（CECS 03:2007）4、“设计图纸及相关资料”三、检测内容根据结构实体质量监督抽检要求及工程实际情况，结构实体质量监督抽查的内容包括：1、结构混凝土裸体抗压强度现场检测；四、检测项目、方法及数量1、结构混凝土实体抗压强度现场检测：采用钻芯法对梁、板及柱混凝土强度进行随机取样检测。

*******有限公司****项目混凝土钻芯检测方案*********检测有限公司年月日一、工程概况该工程位于***，采用框架结构，共**栋……….二、检测目的确定该工程***部位混凝土抗压强度。

三、检测依据1.《钻芯法检测混凝土强度技术规程》CES03-2007;2.《普通混凝土力学性能试验方法标准》GB/T50081-2002;3.《建筑结构检测技术标准》GB/T50344-2004;4.工程设计图纸。

四、钻芯方法及技术要求1、从结构中钻取的混凝土芯样应加工成符合规定要求的芯样试件。

2、芯样试件混凝土的强度应通过对芯样试件施加作用力的试验方法来确定。

3、抗压试验的芯样试件宜使用标准芯样试件，其公称直径不宜小于骨料最大粒径的3倍；也可采用小直径芯样试件，但公称直径不应小于70㎜且不得小于骨料最大粒径的2倍。

4、钻芯法可用于确定检测批或单个构件的混凝土强度推定值；也可用于钻芯修正方法修正间接强度检测方法得到的混凝土抗压强度换算值。

5、钻芯法确定检测批的混凝土强度推定值，取样应遵守下列规定：①.芯样试件的数量应根据检测批的容量确定。

标准芯样试件的最小样本量不宜少于***个，小直径芯样试件的最小样本量应适当增加。

②.芯样应从检测批的结构件中随机抽取，每个芯样应取自一个构件或结构的局部部位，且取芯位置应符合以下要求：a.结构或构件受力较小的部位；b.混凝土强度具有代表性的部位；d.避开主筋、预埋件和线管的位置。

6、检测批混凝土强度的推定值应按下列方法确定：①.检测批的混凝土强度的推定值应计算推定区间，推定区间的上限值和下限值按下列公式计算：上限值fcu,e1=fcu ,cor ,m −K1Scor下限值fcu,e2=fcu ,cor ,m −K2Scor平均值fcu ，cor ,m ∑fcu ，cor ,in i=1n标准差Scor ＝√∑(fcu ，cor ,i−fcu ,cor ,m)2n i=1n−1②. fcu,e1和fcu,e2所构成的推定区间的位置信度宜为0.85， fcu,e1和fcu,e2之间的差值不宜大于5.0Mpa 和0.10fcu ，cor ,m 两者的较大值。

钻芯法检测混凝土抗压强度合格标准导言在建筑工程中，混凝土是一种常见的建筑材料，在施工中的质量和性能直接影响着工程的安全和稳定。

对混凝土的抗压强度进行检测是至关重要的。

在实际检测中，钻芯法作为一种常用的混凝土抗压强度检测方法，其合格标准对工程质量具有重要意义。

一、钻芯法检测原理和流程1.1 钻芯法原理钻芯法是通过在混凝土构件上取得一定直径和长度的混凝土圆柱样品（即钻芯），然后对样品进行试验，通过测定试样的抗压强度来评估混凝土的整体抗压强度。

1.2 检测流程（1）确定检测位置和数量在进行抗压强度检测前，需要根据设计要求和工程实际情况确定检测位置和数量，通常需要符合一定的抽样原则和检测点布置要求。

（2）取芯确定好检测位置后，需要使用钻芯机在混凝土构件上取芯，注意在取芯过程中要保证样品的完整性和代表性。

（3）试验取芯完成后，需要对样品进行试验，通常是在实验室中利用万能试验机进行压缩试验，得到混凝土的抗压强度。

二、混凝土抗压强度合格标准2.1 国家标准根据我国《混凝土强度检验标准》（GB/T 50081-2002）和《普通混凝土力学性能试验方法规程》（GB/T 50081-2002），混凝土抗压强度的合格标准一般是指混凝土的抗压强度达到设计要求，或者符合相关标准规定的安全系数。

2.2 设计要求根据工程设计的要求，混凝土的抗压强度合格标准会有所不同，通常需要根据混凝土构件的用途、承载力要求、工作环境和材料特性等因素进行具体的规定。

三、钻芯法检测合格标准的问题和挑战3.1 取芯位置和数量的选择在实际检测中，取芯位置和数量的选择对检测结果具有重要影响，如何根据工程实际情况进行合理选择是一个需要重点关注的问题。

3.2 试验过程的规范和标准化在进行压缩试验时，需要严格按照相关标准和规程进行操作，确保试验数据的准确性和可靠性。

3.3 数据分析和评价钻芯法检测数据的分析和评价也是一个关键环节，需要根据试验数据进行科学分析，并结合设计要求和具体情况进行合理评价。

中国工程建设标准化协会标准钻芯法检测混凝土强度技术规程CECS 03:88主要符号d ——芯样试件的平均直径；F ——芯样试件抗压试验测得的最大压力；cf——芯样试件混凝土强度换算值；cuf——芯样试件混凝土强度值；corf（干）——干芯样试件混凝土强度；corf（湿）——湿芯样试件混凝土强度；corf——立方体混凝土试块强度值；cu——不同高径比芯样试件混凝土强度换算系数。

1 总则第1.0.1条本规程适用于从混凝土结构中钻取芯样，以测定普通混凝土的强度。

第1.0.2条钻芯法检测混凝土强度主要用于下列情况：一、对试块抗压强度的测试结果有怀疑时；二、因材料、施工或养护不良而发生混凝土质量问题时；三、混凝土遭受冻害、火灾、化学侵蚀或其他损害时；四、需检测经多年使用的建筑结构或构筑物中混凝土强度时。

第1.0.3条对混凝土强度等级低于C10的结构，不宜采用钻芯法检测。

第1.0.4条钻芯机具有操作及芯样加工，应由熟练的工作人员完成，并应遵守国家有关安全技术、劳动保护的规定。

2 主要设备第2.0.1条钻取芯样及芯样加工的主要设备、仪器、均应具有产品合格证。

第2.0.2条钻芯机应具有足够的刚度、操作灵活、固定和移动方便，并应有水冷却系统。

钻芯机主轴的径向跳动不应超过0.1mm，工作时噪音不应大于90dB。

第2.0.3条钻取芯样时宜采用内径100mm或150mm的金刚石或人造金刚石薄壁钻头。

钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形。

钻头胎体对钢体的同心度偏差不得大于0.3mm，钻头的径向跳动不得大于1.5mm。

第2.0.4条锯切芯样用的锯切机，应具有冷却系统和牢固夹紧芯样的装置；配套使用的人造金刚石圆锯片应有足够的刚度。

第2.0.5条芯样宜采用补平装置(或研磨机)进行端面加工。

补平装置除保证芯样的端面平整外，尚应保证端面与轴线垂直。

第 2.0.6条探测钢筋位置的磁感仪，应适用于现场操作，其最大探测深度不应小于60mm，探测位置偏差不宜大于±5mm。
