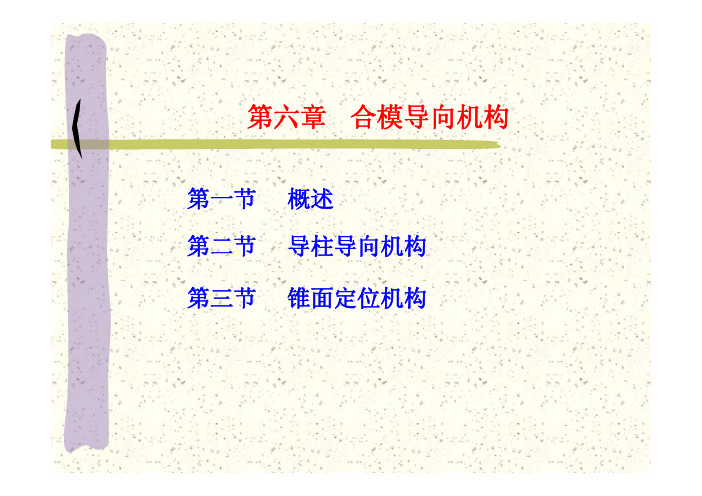

第六章合模导向机构第一节概述第二节导柱导向机构第三节锥面定位机构第一节概述注塑模具的型腔由动模和定模共同构成，为保持塑件形状尺寸的一致性，必须保证动定模能顺利开合且每次开合模后型腔形状和尺寸能准确重现。
为此，注射模具上通常设置具有一定精度的、引导动模和定模按设定方向平稳开合并使之相互定位的机构。
这类机构称为合模导向定位机构。
1、定位作用为避免模具装配时方位搞错而损坏模具，并且在模具闭合后使型腔保持正确的形状，不至于因位置的偏移而引起塑件壁厚不均。
2、导向作用动定模合模时，首先导向机构接触，引导动定模正确闭合，避免凸模或型芯先进入型腔，以保证不损坏成型零件。
3、承受一定的侧压力塑料注入型腔过程中，会产生单向侧压力，或由于注射机精度的限制，使导柱在工作中承受一定的侧压力。
当侧压力很大时，不能单靠导柱来承担，需要增设锥面定位装置一. 合模导向定位机构的功能作用二.导向定位机构类型及应用注射模常用合模导向定位机构主要有以下几种类型：①导柱导向定位机构：具有良好的导向作用、一定的定位精度和承载能力，磨损后容易更换修复，是最常用的合模导向定位方式。
但靠导向零件间动配合定位，定位精度有限。
承载能力受导柱抗弯强度限制。
②锥面定位机构：斜面无间隙定位，定位精度高。
常与导柱导向机构并用，以提高模具定位精度。
主要用于动模、定模之间需要精确定位的场合。
例如，注射成形要求壁厚均匀的薄壁制品的模具；塑件同轴度要求高，而且其型腔分别设在动模和定模上的模具等。
斜面无间隙定位，还同时具有增强模具刚度的效果，承载能力较强。
但无导向作用，单独使用仅限于无须导向的浅腔模。
③平面定位机构：高精度间隙配合定位，定位精度高。
定位件置于模外，可节省模板空间，便于冷却水孔、推杆孔等其它结构在模板上的布置。
其它特点及用途与锥面定位机构基本相同。
第二节导柱导向机构设计导柱导向定位机构由分属于动、定模的导柱和导套（或导向孔）配合而成。
（参见图3-6-4）。
合模导向和定位机构的设计导向定位机构有导柱导向和锥面定位两种类型。
导柱导向机构用于保证动、定模之间的开合模导向和脱模机构的运动导向，锥面定位机构用于动、定模之间的精密对中定位。
导柱导向最常见的是在模具型腔周围设置2 ? 4 对互相配合的导柱和导套(导向孔), 导柱设在动模或定模边均可，但一般设置在主型芯周围，在不妨碍脱模取件的条件下，导柱通常设置在型芯高出分型面较多的一侧，如图4 一74 所示。
1 .导向和定位机构的作用导向机构主要作用是导向、定位和承受注射时侧压力。
( l )导向作用。
合模时，导向零件首先接触，引导动定模或上下模准确闭合，避免型芯先进入型腔造成成型零件的损坏。
( 2 )定位作用。
合模时，维持动、定模之间一定的方位、避免错位;模具闭合后，保证动、定模位置正确，保证型腔的形状和尺寸精度。
( 3 )承载作用。
塑料熔体在注人型腔过程中可能产生单向侧压力，或由于注射机精度的限制，使导柱承受了一定的侧压力。
若侧压力很大，不能单靠导柱来承担，则需增设锥面定位机构。
2 .导柱导向机构导柱导向机构通常由导柱与导套(或导向孔)的间隙配合组成。
l )导柱的设计导柱的典型结构如图4 一75 所示。
导柱沿长度方向分为固定段和导向段.两段名义尺寸相同，只是公差不同的是带头导柱，也称为直导柱，如图4 一75 ( a )所示;两段名义尺寸和公差都不同的为有肩导柱.也称为台阶式导柱，如图4 一75 ( b )、(c )所示，图4 一75 ( b )所示为I 型有肩导柱，图4 一75 ( c )所示为11 型有肩导柱.n 型有肩导柱还可起到模板间的定位作用，在导柱凸肩的另一侧有一段圆柱形定位段，可与另一模板配合。
导柱的导向部分可以根据需要加工出油槽，如图4 一75 (。
)所示，以便润滑和集尘，提高使用寿命。
小型模具和生产批量小的模具多采用带头导柱，小批量生产也可不设置导套，导柱直接与模板中的导向孔配合，生产批量大时，应设置导套。
鼠标外壳底壳实体建模及塑料模具设计说明书摘要本次设计采用的是UG 6.0工程应用软件，对鼠标底壳进行三维建模，分析鼠标底壳结构并根据零件造型设计一个一模两腔的注塑模具。
在设计过程中需要对塑件材料进行选择，确定模具大小方面进行详细分析，选择的塑件材料为ABS，收缩率为1.005。
选择标准模架以及标准件的确定，之后进行一些必要的强度校核，期间掌握了UG6.0的使用方法，掌握了其强大的三维建模功能。
关键词：UG6.0 鼠标底壳三维建模ABSThe mouse shell Bottom solid modeling and plastic molddesignAbstractThe design is UG 6.0 engineering application software, mouse Bottom three-dimensional modeling analysis of the mouse bottom shell structure designed according to Part Modeling a mold cavity injection molds. The material is ABS plastic parts in the design process need to choose a plastic piece of material, conduct a detailed analysis to determine the mold size, select the shrinkage rate of 1.005. Select the standard mold as well as the determination of standard parts, after the necessary strength check, mastered during the use of UG6.0 master the powerful 3D modeling capabilities.Key words:UG6.0;Mouse Bottom;Three-dimensional modeling；ABS目录1. 绪论 ............................................................................................................................... 错误！未定义书签。
项目二任务四注射模其他机构与系统设计导向与定位机构的设计为了保证注射模具准确合模和开模，在注射模具中必须设置导向机构。
导向机构的作用是导向、定位，以及承受一定的侧向压力。
一、导柱导向机构模具导柱导向机构如图1所示。
图中所示为导柱、导套结构，适用于精度要求高、生产批量大的模具。
对于小批生产的简单模具，可不采用导套，直接与模体间隙配合。
同时在设计导柱和导套时还应注意以下几点。
①导柱应合理地分布在模具分型面的四周，导柱中心至模具外缘应有足够的距离，以保证模具的强度。
②导柱的长度应比型心(凸模)端面的高度高出6～8mm，以免型心进入凹模时与凹模相碰而损坏。
图1 模具导柱导向机构③导柱和导套应有足够的耐磨度和强度，常采用20低碳钢经渗碳0.5～0.8mm，淬火48～55HRC，也可采用T8A碳素工具钢，经淬火处理。
④为了使导柱能顺利地进入导套，导柱端部应做成锥形或半球形，导套的前端也应倒角。
⑤导柱设在动模一侧可以保护型心不受损伤，而设在定模一侧则便于顺利脱模取出塑件，因此可根据需要而决定装配方式。
⑥一般导柱滑动部分的配合形式为H8/f8；导柱和导套固定部分配合为H7/k6；导套外径的配合为H7/k6。
⑦一般在动模座板与推板之间也设置导柱和导套，以保证推出机构的正常运动。
⑧导柱的直径应根据模具大小而决定，可参考标准模架数据选取。
二、精定位装置对于精密、大型模具，以及导向零件(如导柱)需要承受较大侧向力的模具，在模具上通常要设计锥面、斜面或导正销精定位装置。
1．锥面精定位如图2所示，锥面配合有两种形式，一种是两锥面之间有间隙，将淬火镶块6镶于模具上(见I放大图)，使之和锥面配合，以制止偏移；另一种是两锥面直接配合(见图2右下图)，这时两锥面都要经淬火处理，角度5°～20°，高度要求大于15mm。
锥面的开设方向也应注意，如图3所示。
如图3(a)所示的形式采用凹模模块环抱型心模块，这不合理，因为在注射压力的作用下凹模模块会有向外胀开的可能，导致在分型面上形成间隙；如图3(b)所示的形式由型心模块环抱凹模模块，使得凹模模块受力时无法胀开，为合理的形式。
