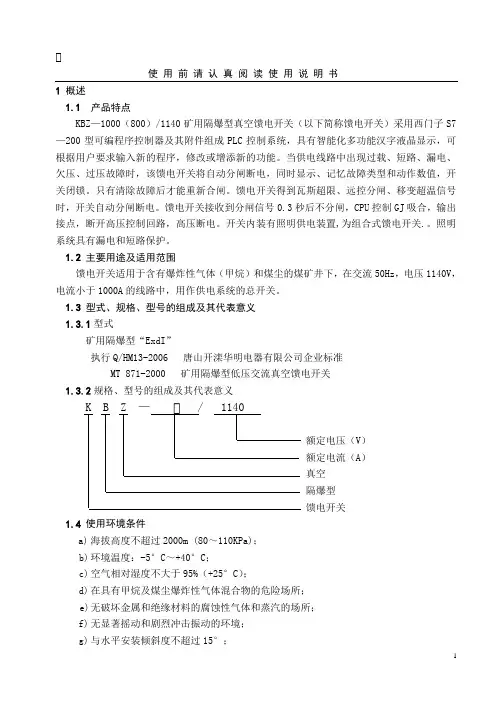

使用前请认真阅读使用说明书1概述1.1产品特点KBZ—1000（800）/1140矿用隔爆型真空馈电开关（以下简称馈电开关）采用西门子S7—200型可编程序控制器及其附件组成PLC控制系统，具有智能化多功能汉字液晶显示，可根据用户要求输入新的程序，修改或增添新的功能。
当供电线路中出现过载、短路、漏电、欠压、过压故障时，该馈电开关将自动分闸断电，同时显示、记忆故障类型和动作数值，开关闭锁。
只有清除故障后才能重新合闸。
馈电开关得到瓦斯超限、远控分闸、移变超温信号时，开关自动分闸断电。
馈电开关接收到分闸信号0.3秒后不分闸，CPU控制GJ吸合，输出接点，断开高压控制回路，高压断电。
开关内装有照明供电装置,为组合式馈电开关.。
照明系统具有漏电和短路保护。
1.2主要用途及适用范围馈电开关适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，电压1140V，电流小于1000A的线路中，用作供电系统的总开关。
1.3 型式、规格、型号的组成及其代表意义1.3.1型式矿用隔爆型“E xdI”执行Q/HM13-2006 唐山开滦华明电器有限公司企业标准MT 871-2000 矿用隔爆型低压交流真空馈电开关1.3.2规格、型号的组成及其代表意义K B Z — / 1140额定电压（V）额定电流（A）真空隔爆型馈电开关1.4使用环境条件a)海拔高度不超过2000m (80～110KPa)；b)环境温度：-5°C～+40°C；c)空气相对湿度不大于95%（+25°C）；d)在具有甲烷及煤尘爆炸性气体混合物的危险场所；e)无破坏金属和绝缘材料的腐蚀性气体和蒸汽的场所；f)无显著摇动和剧烈冲击振动的环境；g)与水平安装倾斜度不超过15°；h)无滴水及水浸入、能防止雨雪的场所；i)污染等级：3级；j)安装类别：Ⅲ类。
2. 结构特征与工作原理2.1结构馈电开关由滑撬、隔爆外壳和安装在外壳主腔内的主控单元及通过铰链安装于外壳上的主腔门盖、接线箱等部份组成.2.2馈电开关使用说明（参照附图）一、合电前的准备：合上电源隔离开关GK1，B1变压器有电，二次侧220V绕组为断路器合闸线圈HQ供电；36V绕组为合闸中间继电器ZJ1供电；210V绕组为CPU和WYD供电；WYD输出48V为欠压脱扣继电器QY和分励继电器FL供电；CPU的M、L+端子输出24V直流，为扩展模块MK1-2供电、；80V绕组为传感器CG-U提供电源电压信号；27V绕组为漏电保护板LDB1、LDB2供电。
一、概述本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。
也可作为不频繁起动的电动机控制开关。
本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。
此说明书只适用于电子式保护系统。
二、使用环境条件1、海拔高度不超过1000米；2、周围环境温度-5～40℃；3、周围空气相对湿度不超过95%（+25℃）；4、污染等级为3级，安装类别为Ⅲ类；5、在有甲烷和煤尘爆炸危险的空气中；6、在没有淋水的地方；7、无对金属和绝缘体有害的气体；8、安装倾斜都不大于15度，没有强烈震动场所。
三、基本参数额定电压1140V或660V额定电流630A、500A、400A电源频率50HZ工作制连续工作制控制操作电压～48V、～127V外型尺寸508×780×854重量300kg极限通断能力12.5KA（630开关）9KA（400、500开关）电寿命3000次机械寿命10000次四、结构1、壳体用钢板焊接加工制成。
门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位围，即可将门打开，使用方便。
2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。
箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。
3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。
与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。
4、箱体腔上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。
5、箱体底部装有保护器，用插接件与其他电路连接，便于更换。
保护器装有检漏板、信号板和继电器1J、2J，保护器外壳即可防尘、又能屏蔽。
6、箱体腔后下部装有电源变压器、阻容吸收器；右侧右三相电抗器、控制电路的熔断器和隔离开关。
7、前门侧的仪表、按扭等都装在一块表板上，仪表板用铰链安装，与箱体的电气连接采用插接件，便于安装、更换和维修。

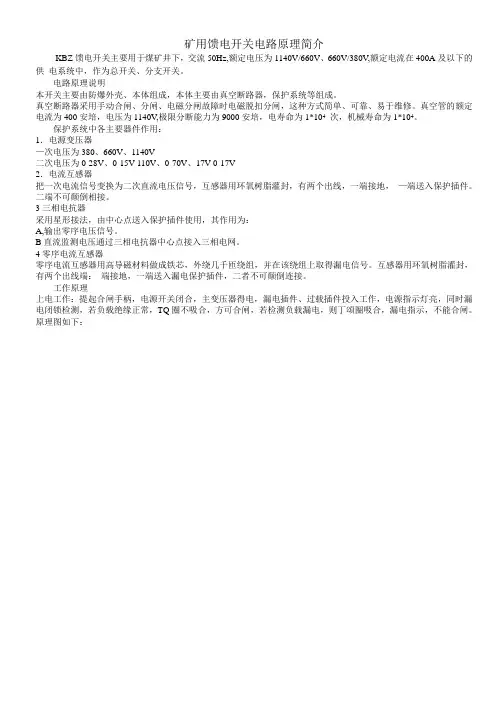

矿用馈电开关电路原理简介
KBZ馈电开关主要用于煤矿井下，交流50Hz,额定电压为1140V/660V、660V/380V,额定电流在400A及以下的供电系统中，作为总开关、分支开关。
电路原理说明
本开关主要由防爆外壳、本体组成，本体主要由真空断路器，保护系统等组成。
真空断路器采用手动合闸、分闸、电磁分闸故障时电磁脱扣分闸，这种方式简单、可靠、易于维修。
真空管的额定电流为400安培，电压为1140V,极限分断能力为9000安培，电寿命为1*104次，机械寿命为1*104。
保护系统中各主要器件作用：
1．电源变压器
—次电压为380、660V、1140V
二次电压为0-28V、0-15V-110V、0-70V、17V-0-17V
2．电流互感器
把一次电流信号变换为二次直流电压信号，互感器用环氧树脂灌封，有两个出线，一端接地，—端送入保护插件。
二端不可颠倒相接。
3三相电抗器
采用星形接法，由中心点送入保护插件使用，其作用为：
A,输出零序电压信号。
B直流监测电压通过三相电抗器中心点接入三相电网。
4零序电流互感器
零序电流互感器用高导磁材料做成铁芯，外绕几千匝绕组，并在该绕组上取得漏电信号。
互感器用环氧树脂灌封，有两个出线端：_端接地，一端送入漏电保护插件，二者不可颠倒连接。
工作原理
上电工作：提起合闸手柄，电源开关闭合，主变压器得电，漏电插件、过载插件投入工作，电源指示灯亮，同时漏电闭锁检测，若负载绝缘正常，TQ圈不吸合，方可合闸，若检测负载漏电，则丁頌圈吸合，漏电指示，不能合闸。
原理图如下：。
矿用真空隔爆馈电开关附带说明书和原理图文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-一、概述????本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。
也可作为不频繁起动的电动机控制开关。
????本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。
此说明书只适用于电子式保护系统。
二、使用环境条件????1、海拔高度不超过1000米；????2、周围环境温度-5～40℃；????3、周围空气相对湿度不超过95%（+25℃）；????4、污染等级为3级，安装类别为Ⅲ类；????5、在有甲烷和煤尘爆炸危险的空气中；????6、在没有淋水的地方；????7、无对金属和绝缘体有害的气体；????8、安装倾斜都不大于15度，没有强烈震动场所。
三、基本参数????额定电压 ???????????????????????1140V或660V????额定电流 ???????????????????????630A、500A、400A????电源频率 ???????????????????????50HZ????工作制 ?????????????????????????连续工作制????控制操作电压 ???????????????????～48V、～127V????外型尺寸???????????????????????508×780×854????重量 ??????????????????????????300kg????极限通断能力 ???????????????????12.5KA（630开关）???????????????????????????????????9KA（400、500开关）????电寿命 ?????????????????????????3000次????机械寿命 ???????????????????????10000次四、结构????1、壳体用钢板焊接加工制成。
KBZ--()矿用隔爆型真空馈电开关功能原理描述————————————————————————————————作者：————————————————————————————————日期：八达电气KBZ20-400/1140(660)矿用隔爆型真空馈电开关功能原理描述一、元件功能与作用1.T1—电源变压器（1140V、660V/127V），电源变换（在侧板上）2.T2—控制变压器（127V/100V、55V、9V），电压变换（在门板上）3.T3—零序变压器（660V/50V）零序电压信号Uo输出（在侧板上）4.Q1—吸合线圈（约DC130V），断路器电动分闸（在本体上）5.Q2—分励脱口线圈（DC48V），断路器电动合闸（在本体上）6.Q3—失压线圈（DC48V），无压释放（在本体上）7.J3—合闸继电器（JZC4-31/AC127V）,合闸控制（在门板上）8.J4—闭锁继电器（JQX-13F/DC48V）,故障时闭锁合闸（在门板上）9.SJ—时间继电器（ST3P/AC127V）,作用是延时和断电（在门板上）①延时→保证合闸可靠②断电→保护吸合线圈（SJ失电→J3失电→Q1断电）10.J5—漏试继电器（JZC4-31/AC127V）,漏电试跳（在侧板上）11.SK—三相电抗器（总开关/分开关时作用不同）12.LC—滤波板。
抗干扰，提高直流监测可靠性（在侧板上）13.K—钮子开关（KN3），“总开关/分开关”选择（在侧板上）14.RC—组件，过电压吸收，保护绝缘（在侧板上）15.DK—手柄转换开关（LW5D）,电源控制（在侧板上）16.LH—零序电流互感器。
零序电流信号Io输出（在本体上）17.DL—电流互感器。
电流变换，取样（在本体上）18.KM—真空断路器，主回路“通/断”控制（在本体上）19.QA—“电合”按钮，合闸控制（在门壳上）20.FL—“电分”按钮，分闸控制（在门壳上）21.LS—“漏试”按钮，漏电试验（在门壳上）22.ZNBH-II—智能综合保护器。

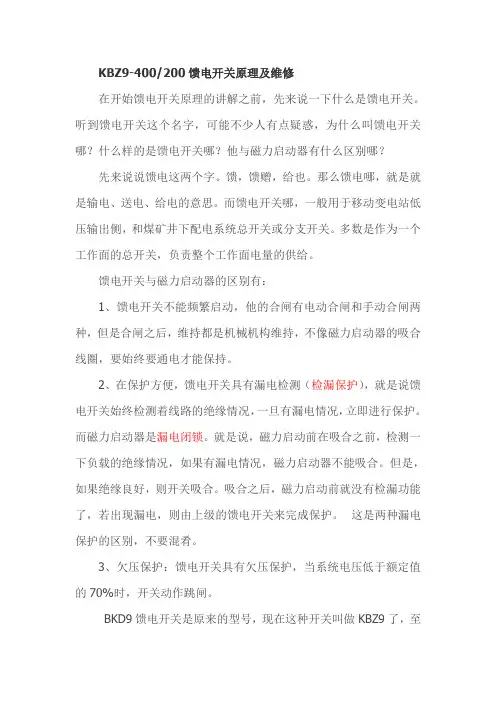

KBZ9-400/200馈电开关原理及维修在开始馈电开关原理的讲解之前，先来说一下什么是馈电开关。
听到馈电开关这个名字，可能不少人有点疑惑，为什么叫馈电开关哪？什么样的是馈电开关哪？他与磁力启动器有什么区别哪？先来说说馈电这两个字。
馈，馈赠，给也。
那么馈电哪，就是就是输电、送电、给电的意思。
而馈电开关哪，一般用于移动变电站低压输出侧，和煤矿井下配电系统总开关或分支开关。
多数是作为一个工作面的总开关，负责整个工作面电量的供给。
馈电开关与磁力启动器的区别有：1、馈电开关不能频繁启动，他的合闸有电动合闸和手动合闸两种，但是合闸之后，维持都是机械机构维持，不像磁力启动器的吸合线圈，要始终要通电才能保持。
2、在保护方便，馈电开关具有漏电检测（检漏保护），就是说馈电开关始终检测着线路的绝缘情况，一旦有漏电情况，立即进行保护。
而磁力启动器是漏电闭锁。
就是说，磁力启动前在吸合之前，检测一下负载的绝缘情况，如果有漏电情况，磁力启动器不能吸合。
但是，如果绝缘良好，则开关吸合。
吸合之后，磁力启动前就没有检漏功能了，若出现漏电，则由上级的馈电开关来完成保护。
这是两种漏电保护的区别，不要混肴。
3、欠压保护：馈电开关具有欠压保护，当系统电压低于额定值的70%时，开关动作跳闸。
BKD9馈电开关是原来的型号，现在这种开关叫做KBZ9了，至于为什么更换型号的名称，我没有见到相关的文件，只是从一个开关厂商的维修人员那里得知的。
虽然它的名字变了，但内部结构，工作原理还是和原来一模一样的。
所以，以前问BKD9馈电开关与KBZ9馈电开关什么区别的朋友，看了这个帖子之后，就不用再问了吧。
知道了型号改名的事情之后，在以后的帖子中，我们也改为KBZ9。
现在来简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。
如上图，真空管动触点通过连杆3与机械机构连接。
然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。
KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。
接线腔在主腔上方，它集中了全部主回路的进出线端子。
危险！在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重的伤害甚至死亡。
小心！标有这个图标的地方是要您注意危险状况。
可能的后果是：对人身的伤害和设备损坏。
重要！在操作手册中标有这个图标的地方提供了使您便于操作的提示和资料，不是有关有害或危险状况的警告。
■用黑色方块列出各项。
警告！当馈电开关发生故障时，一定要先切断上一级电源才允许打开前门和上盖进行维修。
第四节安全指南综述这是本操作手册中所有各章节安全指南的一个摘要。
第三章储存和运输注意！安装前检查，整机装配良好，坚固螺栓无松动现象，手柄及按钮操作灵活。
通电试验，起动后应无振动现象和明显噪声。
PDF created with pdfFactory trial version 警告！任何工作都要遵守本手册的安全指南，也要遵守矿方管理部门制订的特殊安全指南和操作手册，否则将导致最严重的事故，甚至造成死亡。
重要！第一节安装馈电开关4.1.1工作面安装编号为了便于在工作面组装和安装时辨认，馈电开关运载装置应有连续编号，这些编号应当与工作面的施工部门布置顺序一致。
在表面用清晰可见的颜色写上编号或焊上编号。
4.1.2馈电开关的安装4.1.2.1开关应安装在电气系统合适配置点，放置在空间相对开阔、地面平整、干燥无渗漏的地方；4.1.2.2给开关正确的连接上电源线及地线，确认接线可靠无误后封闭好上接线腔盖板，并关上开关前门。
4.1.3开关通电前检查4.1.3.1检查馈电开关的型号、电压、电流等级是否与订货及实际使用一致4.1.3.2检查馈电开关有无机械受损，电气元件有无受损或松动（一次保险、保护器插头等）4.1.3.3开关使用时必须可靠接地，辅助接地极与主接地极之间距离大于5米4.1.3.4因开关具有检漏功能,按规程规定在同一供电系统中不能有两台或两台以上的开关设定在总开关状态。
4.1.3.5若需进行绝缘检查时，须将保护器、开关电源、阻容吸收装置拆除，以免造成损失。
K B Z矿用隔爆型智能化真空馈电开关使用说明书This model paper was revised by LINDA on December 15, 2012.KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。
在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。
馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15o；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。
2、主要技术参数额定电压：1140V 或 660V额定电流：400A、200A。
（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）断路器的极限分断能力：8000A。
断路器分断时间不大于30ms。
短路整定电流值可分别设为开关整定电流的倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。
当短路电流大于10倍整定电流时，实行无压释放速断保护。
短路保护动作时间小于秒。
开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。
在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。
过载电流整定分档可调。
标称值分别为馈电开关额定工作电流值的：倍、倍、倍、倍、倍、倍、倍、倍、倍、倍、倍，精度为±8%。
一、概述1.1 产品特点与用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体〔甲烷混合物〕的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％〔+25℃〕；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。
1.3本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4防爆类型：矿用隔爆型1.5防爆标志：ExdI二、型号含义K B Z －□ /1140 〔660〕额定电压 1140V或660V额定电流A开关隔爆馈电DOC.三、技术特征3.1额定工作电压：660V 、1140V3.2额定工作电流：630A、500A、400A、200A3.3额定工作制：长期工作制3.4电寿命≥1500次3.5机械寿命≥15000次3.6操作方式：电动合分闸，手动分闸3.7配变压器容量：1250KVA, 1000KVA, 800KVA与以下容量3.8馈电开关保护功能的特性参数1.低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。
2.过载保护：整定值分档可调，电流整定值的准确度±8％。
3.短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。
4. 漏电与漏电闭锁保护：动作值与动作时间见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
矿用馈电开关原理及设置简介YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】矿用馈电开关原理及设置简介KBZ馈电开关主要用于煤矿井下，交流50Hz,额定电压为1140V/660V、660V/380V,额定电流在400AS以下的供电系统中，作为总开关、分支开关。

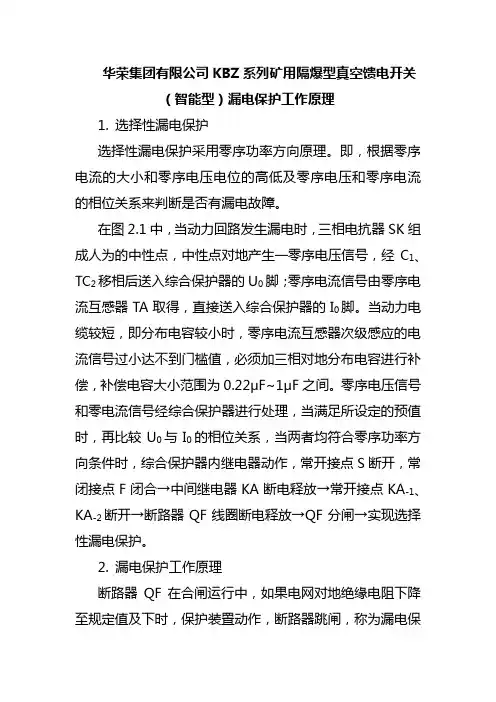

保护原理短路、过载、漏电保护以及漏电闭锁为集成运放电路组成。
选择性漏电保护采用零序电流方向性原理，对称性漏电保护以及选择性漏电保护的后备保护采用附加直流电源原理，出口短路及无压释放采用大于10倍额定电流值和电容贮能放电原理，操作机构采用手动合、分闸，故障状态时米用电磁跳闸。
保护整定：1．短路保护整定：短路电流整定电位器整定值按被保护线路远端二相短路电流值，参照ID/IZ≥1. 5的规定来整定和校验灵敏度系数。
2．过载保护整定：由于本开关是馈电开关，其反时限保护特性和磁力起动器是有区别的。
因此在整定时应当参照开关实际所控制线路和负荷状态实际情况进行整定。
3．漏电保护整定：本开关具有选择性漏电保护功能，作总开关时采用的是附加直流电源原理，作分支时采用的是零序电流方向性原理。
使用和维修中务必搞清楚这一点。
A．作总开关使用时，后边分支开关用同型号开关或其它具备选择性漏电保护功能的分支开关，此时应将总开关漏电保护插件内“延时开关”拨向（S)位，“总分开关”拨向（ZK)档。
总开关不必另装检漏继电器。
B．作总开关使用时，如果后边分支开关不用同类开关或分支开关没有选择性漏电保护, 此时应将总开关漏电保护插件内“延时开关”拨向（0)位，“总开关”拨向（ZK)档。
总分开关不必另装检漏继电器。
?C．若用本开关二台并联都作总开关使用，因有关规程规定不允许在同一供电系统中并用2台检漏继电器，则应注意将其中任一台开关漏电保护插件内的“总分开关”推向（FK)档，“延时开关”拨向（0)位即可，以错开同时跳闸问题。
