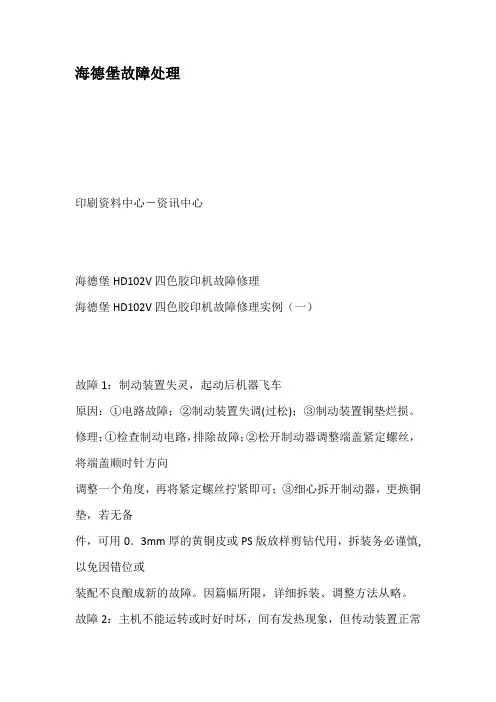

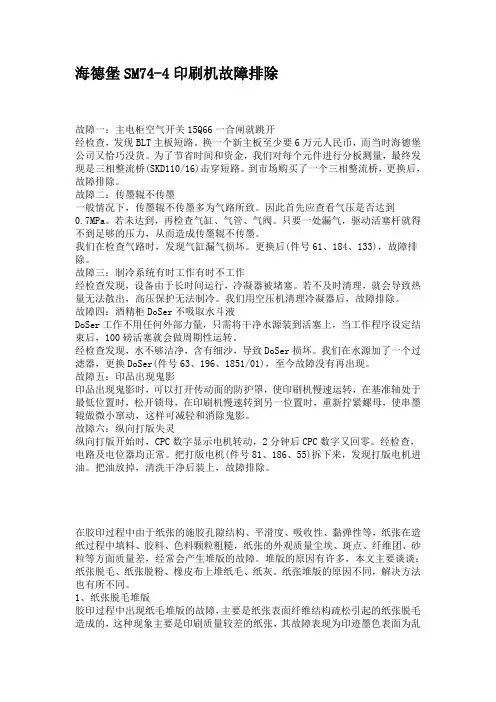

海德堡故障处理印刷资料中心－资讯中心海德堡HD102V四色胶印机故障修理海德堡HD102V四色胶印机故障修理实例（一）故障1：制动装置失灵，起动后机器飞车原因：①电路故障；②制动装置失调(过松)；③制动装置铜垫烂损。
修理：①检查制动电路，排除故障；②松开制动器调整端盖紧定螺丝，将端盖顺时针方向调整一个角度，再将紧定螺丝拧紧即可；③细心拆开制动器，更换铜垫，若无备件，可用0．3mm厚的黄铜皮或PS版放样剪钻代用，拆装务必谨慎,以免因错位或装配不良酿成新的故障。
因篇幅所限，详细拆装、调整方法从略。
故障2：主机不能运转或时好时坏，间有发热现象，但传动装置正常原因：①电路或整流子主电机故障；②制动装置失调(过紧)；③制动装置保养不好,脏物太多，将芯片间隙填死;④原因②③没及时维修或其它原因造成制动器生热过多,内芯钢片失效变形，阻力骤增，主机停转。
修理：①检查电路电机，排除故障；②松开制动器端盖紧定螺丝,逆时针旋转一定角度后固紧；③拆开制动器，清洗各部件后按正确步骤装配好;④部分或全部更换钢芯片和铜片。
故障3：主机正常运转时，点动轮跟着转，或时转时停原因：①电路故障，或限位开关触头间隙不当;②点动装置励磁线包端面与点动轮轮盘端面装配间隙太小,后移位挤紧或异物塞紧,因摩擦而随动;③点动装置轴承失效；④若时停时转，且发热，则多为轮盘固定弹性钢片变形或失效。
修理：①检修电路和开关;②清除异物,正确安装励磁线包与点动轮,使两端面间隙为0.4～0.7mm，用塞尺测量，0.4mm很松，0.7mm即可；③检查清洗或更换轴承;④更换弹簧钢片3件，可测绘加工，但材质弹性要适当；⑤更换3枚紧固螺钉。
故障4：机器点动失灵，但运转功能正常原因：①点动电路故障；②若通断电源时离合器有动作反应，并伴有发热,多为轮盘与线包端面间隙过大，磁力矩相对变小，使端盖与轮盘吸不紧而有相对滑动,正交切割磁力线产生涡流，致使轮盘、线圈发热，若发现不及时,将会烧坏离合器或弹簧片等件；③制动力矩过大。

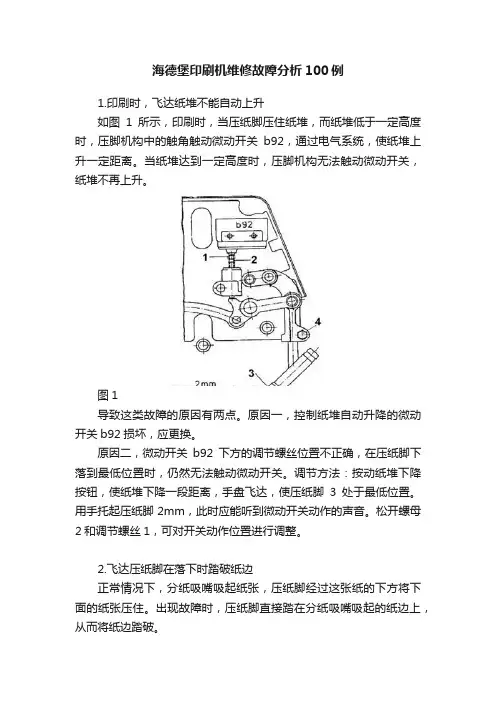

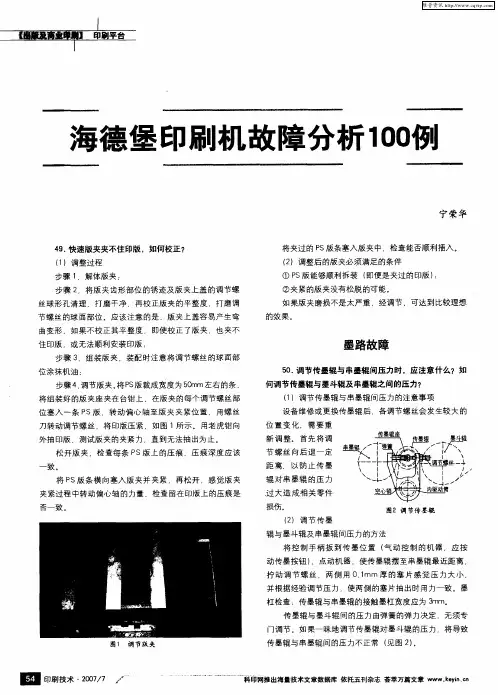

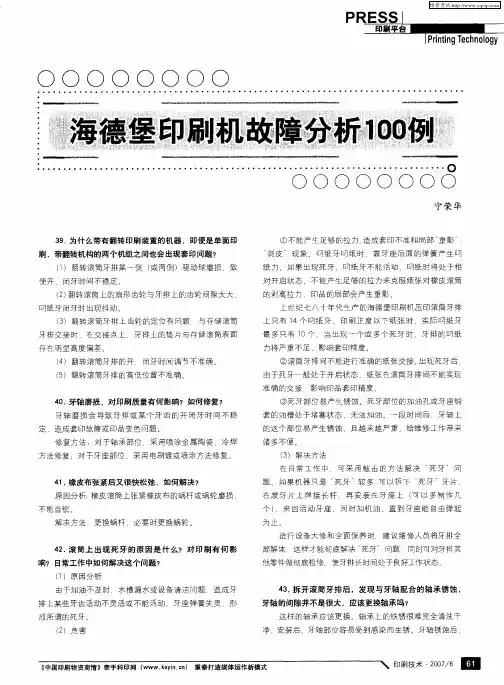

海德堡印刷机维修故障分析100例1.印刷时，飞达纸堆不能自动上升如图1所示，印刷时，当压纸脚压住纸堆，而纸堆低于一定高度时，压脚机构中的触角触动微动开关b92，通过电气系统，使纸堆上升一定距离。
当纸堆达到一定高度时，压脚机构无法触动微动开关，纸堆不再上升。
图1导致这类故障的原因有两点。
原因一，控制纸堆自动升降的微动开关b92损坏，应更换。
原因二，微动开关b92下方的调节螺丝位置不正确，在压纸脚下落到最低位置时，仍然无法触动微动开关。
调节方法：按动纸堆下降按钮，使纸堆下降一段距离，手盘飞达，使压纸脚3处于最低位置。
用手托起压纸脚2mm，此时应能听到微动开关动作的声音。
松开螺母2和调节螺丝1，可对开关动作位置进行调整。
2.飞达压纸脚在落下时踏破纸边正常情况下，分纸吸嘴吸起纸张，压纸脚经过这张纸的下方将下面的纸张压住。
出现故障时，压纸脚直接踏在分纸吸嘴吸起的纸边上，从而将纸边踏破。
原因一，压纸脚伸入纸堆的距离太大。
在压纸脚落下时，将分纸吸嘴吸起的纸张边缘踏破。
解决方法：向外移动飞达头，使压纸脚压纸尺寸保持在8～12mm，即可解决。
原因二，两个分纸吸嘴吸起纸张时，纸张中间之间形成凹陷，压纸脚无法越过形成凹陷的纸边，将纸张踏破。
解决方法：若是薄纸，可将分纸吸嘴向内倾斜，拉平纸张，或者将纸堆垫平；若是厚纸，应将纸堆垫平。
原因三，压脚机构中的一些零件间隙太大，落下时间不准确。
解决方法：更换磨损严重的轴及轴套。
有的操作人员用皮筋将压纸脚绑起，同样可以解决这个问题，但影响美观，最好由维修人员彻底修理。
原因四，压纸脚的气管太硬，使压纸脚的动作生硬，这样既容易踏破纸边，也容易造成其他零件磨损。
应更换气管。
3.递纸吸嘴吸纸时，有哒哒声，且有时吸不牢根据现象可判断是吸嘴对纸张的吸力不足。
原因一，递纸吸嘴磨损漏气，致使吸嘴吸力不足。
应对其进行，维修或更换递纸吸嘴。
原因二，分气阀芯或分气阀壳磨损，气阀中的吸气和吹气气腔不能封闭，致使吸嘴吸力不足。
海德堡印刷机故障解析——印刷机维修心得体会致：海德堡瞿工自：西安环球印务惠俊玉日期：2011/8/31关于：UV五色机设备故障我公司UV五色机故障图示：1、设备编号及出厂日期：2、故障现象：第二色组窜墨时间调节功能失灵，选定无图标：调节无图标：由于该故障已经存在有4年了，故障发生之初是由于窜墨系统一轴断裂，将整个窜墨机构拆下，安装新轴后，过了一段时间，就出现无图标现象。
当时，认为电机有问题，就购买了1台电机，旧电机拆开发现尼龙齿轮开裂，其上裂纹较多，因此判断机械位置与电气位置的零位不一致所致。
但现在换了新电机，在没有带负载的情况下，理论上不存在机械卡死的现象。
3、检查初始化，好像自检通过，动态检测显示的是前规电机M6故障：初始化检测，没有故障显示，如图示意：4、故认为初始化正常，然后对SAK板放电，电压为1.5V后，安装、上电、自检，初始化显示：5、再关机，重开机、上电、自检，初始化显示同第3步骤，故障现象同第2步骤6、为了进一步验证，再关机，将第一色组的窜墨电机插头与第二色组的窜墨电机插头拔掉，重开机、上电、自检，初始化显示，证明初始化可以顺利自检。
7、继续重复步骤4、5，故障现象依然如故。
8、通过与海德堡瞿工电话沟通，怀疑串胶功能有/无的电磁阀控制失灵，通过比对，该色组电磁阀与其他色组不一样，即带电手动电磁阀转换，该色组可转换，其他色组则不能转换。
于是张伟更换电磁阀后，开机启动，显示屏该色组串胶调节图标出现。
9、经过比对，发现该色组串胶量调节范围没有其他色组的大，需要与其他色组比对，重新至此，存在好多年的故障彻底解决，原来怀疑的软件系统有问题的错觉一并纠正。
心得：所有的电气故障都是有原因的，首先排除与之有关的所有部件，一个也不能放过，而不是不敢动手解决、不深究细查，仅凭空想象、甚至臆造故障原因。
——记录：惠俊玉 2011/9/19。
海德堡GTO系列胶印机故障及排除故障一．收纸凌乱不齐原因：1.左右不齐属侧齐纸装置故障；2.前后不齐多属收纸减速装置故障。
具体故障如下：收纸减速电机不转；传动软轴断；减速吸鼓胶圈断。
故障排除方法：A．排除侧齐纸故障；B．逐件检查减速装置。
1.更换或修复减速电机。
行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油，装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴，手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。
如果电机线圈烧坏，则修理是很困难的，因体积很小，且密封要求较高，建议换电机。
2.更换传动软轴，或选用国产相近规格软轴(φ4mm)，若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。
故障二．喷粉防粘装置失效原因：1.气泵坏；2.喷粉管路堵塞；3.喷粉传动齿带断。
故障排除法：1.检查修理气泵。
为了延长使用寿命，要定期维修保养，更换易损片垫，清理滤气阀，一般每半年一次；2.查明并排除堵塞之处；3.更换胶带，以国产胶带代用。
故障三．传递滚筒包衬布烂脱原因：1.水浸辗压，疲劳磨损；2.外力致烂。
故障排除方法：1.若小面积烂损，可局部粘复；2.更换新件；3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚。
故障四：升纸台架断裂，滚针轴承损坏原因：外力碰撞，疲劳磨损。
故障排除方法：1.焊接修复或测绘加工；2.车铜套代用，φ10Xφ14X10；3.换轴承解决海德堡印刷机变色问题的几个简单方法我们在使用海德堡印刷机的时候，往往在使用一段时间后可能会出现印品变色的情况，对于这一情况，我们广大的海德堡印刷机使用者往往无从下手，而且要花费大量的时间和金钱来维修这一情况，针对这一情况，我向大家介绍几个本人人为比较有效的方法，希望在大家使用的过程中能够起到作用。

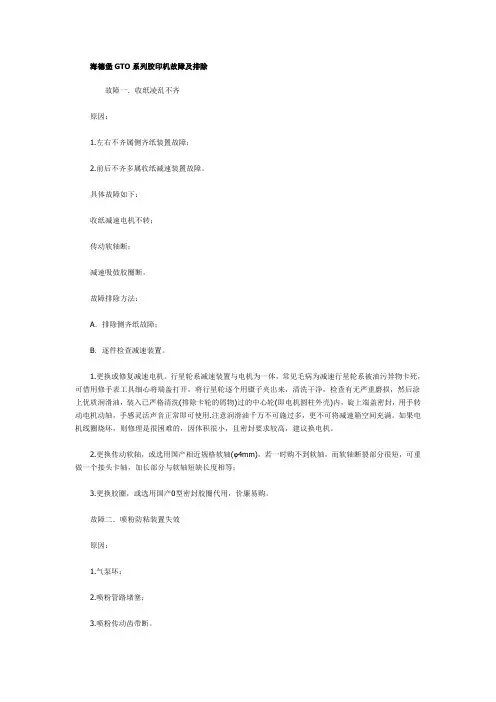

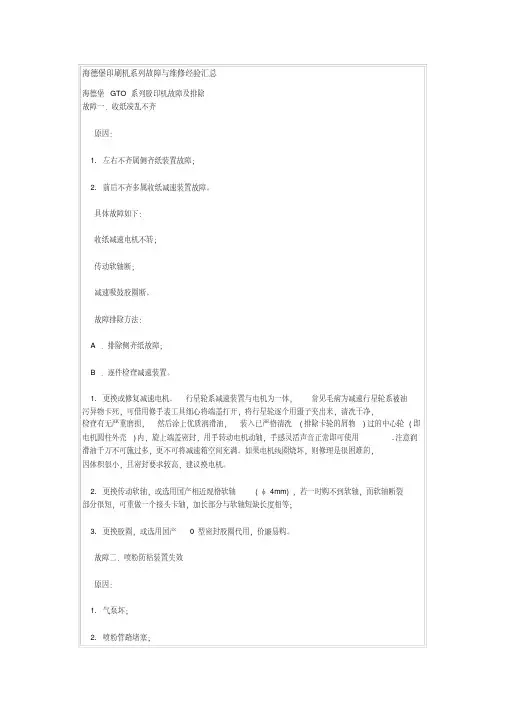

海德堡印刷机系列故障与维修经验汇总海德堡GTO系列胶印机故障及排除故障一．收纸凌乱不齐原因：1.左右不齐属侧齐纸装置故障；2.前后不齐多属收纸减速装置故障。
具体故障如下：收纸减速电机不转；传动软轴断；减速吸鼓胶圈断。
故障排除方法：A．排除侧齐纸故障；B．逐件检查减速装置。
1.更换或修复减速电机。
行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油，装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴，手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。
如果电机线圈烧坏，则修理是很困难的，因体积很小，且密封要求较高，建议换电机。
2.更换传动软轴，或选用国产相近规格软轴(φ4mm)，若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。
故障二．喷粉防粘装置失效原因：1.气泵坏；2.喷粉管路堵塞；3.喷粉传动齿带断。
故障排除法：1.检查修理气泵。
为了延长使用寿命，要定期维修保养，更换易损片垫，清理滤气阀，一般每半年一次；2.查明并排除堵塞之处；3.更换胶带，以国产胶带代用。
故障三．传递滚筒包衬布烂脱原因：1.水浸辗压，疲劳磨损；2.外力致烂。
故障排除方法：1.若小面积烂损，可局部粘复；2.更换新件；3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚。
故障四：升纸台架断裂，滚针轴承损坏原因：外力碰撞，疲劳磨损。
故障排除方法：1.焊接修复或测绘加工；2.车铜套代用，φ10Xφ14X10；3.换轴承sz8882010-04-17 19:46 谈海德堡八色轮转机电气技术故障排除一工厂海德堡哈里斯八色轮转机出现电气故障，现将实施的简要方案总结如下，与同行分享。

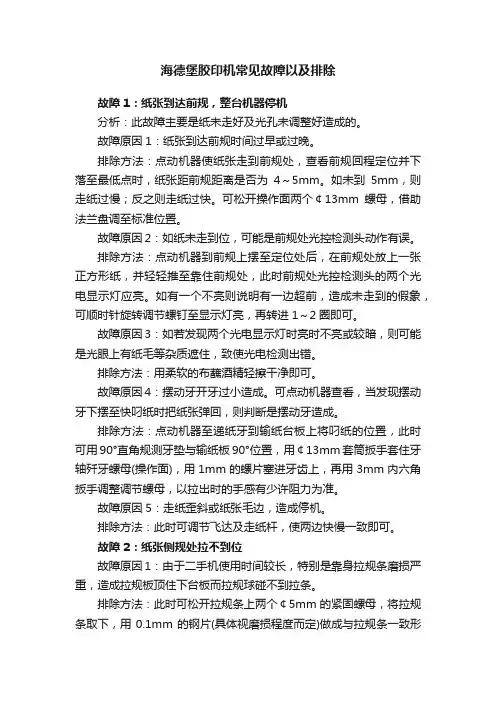

海德堡胶印机常见故障以及排除故障1：纸张到达前规，整台机器停机分析：此故障主要是纸未走好及光孔未调整好造成的。
故障原因1：纸张到达前规时间过早或过晚。
排除方法：点动机器使纸张走到前规处，查看前规回程定位并下落至最低点时，纸张距前规距离是否为4～5mm。
如未到5mm，则走纸过慢；反之则走纸过快。
可松开操作面两个￠13mm螺母，借助法兰盘调至标准位置。
故障原因2：如纸未走到位，可能是前规处光控检测头动作有误。
排除方法：点动机器到前规上摆至定位处后，在前规处放上一张正方形纸，并轻轻推至靠住前规处，此时前规处光控检测头的两个光电显示灯应亮。
如有一个不亮则说明有一边超前，造成未走到的假象，可顺时针旋转调节螺钉至显示灯亮，再转进1～2圈即可。
故障原因3：如若发现两个光电显示灯时亮时不亮或较暗，则可能是光眼上有纸毛等杂质遮住，致使光电检测出错。
排除方法：用柔软的布蘸酒精轻擦干净即可。
故障原因4：摆动牙开牙过小造成。
可点动机器查看，当发现摆动牙下摆至快叼纸时把纸张弹回，则判断是摆动牙造成。
排除方法：点动机器至递纸牙到输纸台板上将叼纸的位置，此时可用90°直角规测牙垫与输纸板90°位置，用￠13mm套筒扳手套住牙轴歼牙螺母(操作面)，用1mm的螺片塞进牙齿上，再用3mm内六角扳手调整调节螺母，以拉出时的手感有少许阻力为准。
故障原因5：走纸歪斜或纸张毛边，造成停机。
排除方法：此时可调节飞达及走纸杆，使两边快慢一致即可。
故障2：纸张侧规处拉不到位故障原因1：由于二手机使用时间较长，特别是靠身拉规条磨损严重，造成拉规板顶住下台板而拉规球碰不到拉条。
排除方法：此时可松开拉规条上两个￠5mm的紧固螺母，将拉规条取下，用0.1mm的钢片(具体视磨损程度而定)做成与拉规条一致形状，并把它紧固在原拉条下面，加适量润滑油紧上即可，经使用效果良好。
故障原因2：拉规板起落靠山磨损严重，造成拉纸起落不干脆，也易引起走纸不到位。
