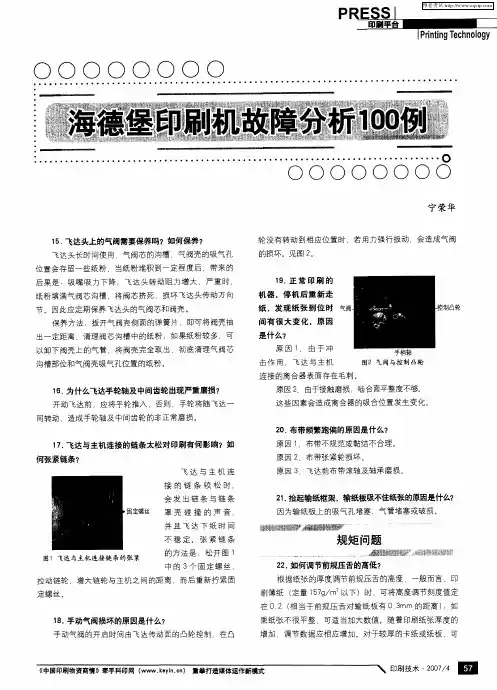

海德堡印刷机故障分析100例（76-82）时间：2007-12-22 来源：科印传媒《印刷技术》【内容提要】本文主要为广大读者介绍海德堡印刷机的各种常见故障，并为读者分析故障原因。
如：水斗辊摆架跳动，将导致计量辊跳动，计量辊对靠版水辊的压力出现周期性变化，导致印版版面润版液分布均匀，满版网点或实地印刷时，印品墨色不匀。
76.如何调节中间辊对靠版水辊间的压力？调节中间辊对靠版水辊间的压力步骤如下（参见图1）：图1 中间辊对靠版水辊的压力调节统产生联系；（2）落下靠版水辊和靠版墨辊；（3）在靠版水辊A和中间辊Z之间的两侧分别插入纸条（窄条朝向Z）；（4）调节传动面和操作面的调节螺丝，使中间辊与靠版水辊轻微接触；（5）取出纸条；（6）顺时针转动传动面及操作面的调节螺丝①半周；（7）拧紧传动面和操作面的锁紧螺母②。
说明：中间辊与靠版水辊间的墨杠宽度约为3mm。
77.如何调节中间辊对靠版墨辊之间的压力？调节前，必须落下靠版水辊和靠版墨辊（参见图2）。
图2 中间辊对靠版墨辊的压力调节丝筒②，使其与支座之间存在间隙；（3）拧动丝筒，使其与支座接触并且能感觉到弹簧的力量（注：老式机器与新式机器的调节方法恰好相反）；（4）反方向转动丝筒半圈；（5）重新拧紧锁紧螺丝①。
中间辊与靠版墨辊间的墨杠宽度大约为3mm。
78.如何调节水斗辊与计量辊间的压力？调节水斗辊与计量辊间压力的方法是（如图3所示）：图3 计量辊对水斗辊的压力调节；（2）抬起靠版水辊；（3）松开传动面及操作面水斗辊摆架上的固定螺丝①，如图3所示；（4）按动水斗辊按钮，使水斗辊及计量辊转动；（5）逆时针转动调节手柄②，直到整根水斗辊和计量辊表面看到清晰的水膜；（6）再顺时针转动两侧调节手柄②，直到水斗辊辊体中央区域呈现湿润状态；（7）继续转动调节手柄，至水斗辊两侧还能看到10cm 宽的水膜后，再继续顺时针转动调节手柄半圈；（8）锁紧固定螺丝①。
79.如何调节计量辊对靠版水辊的压力？调节计量辊对靠版水辊压力时，不能使靠版水辊朝向滚筒缺口位置。
海德堡印刷机故障解析——印刷机维修心得体会致：海德堡瞿工自：西安环球印务惠俊玉日期：2011/8/31关于：UV五色机设备故障我公司UV五色机故障图示：1、设备编号及出厂日期：2、故障现象：第二色组窜墨时间调节功能失灵，选定无图标：调节无图标：由于该故障已经存在有4年了，故障发生之初是由于窜墨系统一轴断裂，将整个窜墨机构拆下，安装新轴后，过了一段时间，就出现无图标现象。
当时，认为电机有问题，就购买了1台电机，旧电机拆开发现尼龙齿轮开裂，其上裂纹较多，因此判断机械位置与电气位置的零位不一致所致。
但现在换了新电机，在没有带负载的情况下，理论上不存在机械卡死的现象。
3、检查初始化，好像自检通过，动态检测显示的是前规电机M6故障：初始化检测，没有故障显示，如图示意：4、故认为初始化正常，然后对SAK板放电，电压为1.5V后，安装、上电、自检，初始化显示：5、再关机，重开机、上电、自检，初始化显示同第3步骤，故障现象同第2步骤6、为了进一步验证，再关机，将第一色组的窜墨电机插头与第二色组的窜墨电机插头拔掉，重开机、上电、自检，初始化显示，证明初始化可以顺利自检。
7、继续重复步骤4、5，故障现象依然如故。
8、通过与海德堡瞿工电话沟通，怀疑串胶功能有/无的电磁阀控制失灵，通过比对，该色组电磁阀与其他色组不一样，即带电手动电磁阀转换，该色组可转换，其他色组则不能转换。
于是张伟更换电磁阀后，开机启动，显示屏该色组串胶调节图标出现。
9、经过比对，发现该色组串胶量调节范围没有其他色组的大，需要与其他色组比对，重新至此，存在好多年的故障彻底解决，原来怀疑的软件系统有问题的错觉一并纠正。
心得：所有的电气故障都是有原因的，首先排除与之有关的所有部件，一个也不能放过，而不是不敢动手解决、不深究细查，仅凭空想象、甚至臆造故障原因。
——记录：惠俊玉 2011/9/19。
海德堡GTO系列胶印机故障及排除故障一．收纸凌乱不齐原因：1.左右不齐属侧齐纸装置故障；2.前后不齐多属收纸减速装置故障。
具体故障如下：收纸减速电机不转；传动软轴断；减速吸鼓胶圈断。
故障排除方法：A．排除侧齐纸故障；B．逐件检查减速装置。
1.更换或修复减速电机。
行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油，装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴，手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。
如果电机线圈烧坏，则修理是很困难的，因体积很小，且密封要求较高，建议换电机。
2.更换传动软轴，或选用国产相近规格软轴(φ4mm)，若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。
故障二．喷粉防粘装置失效原因：1.气泵坏；2.喷粉管路堵塞；3.喷粉传动齿带断。
故障排除法：1.检查修理气泵。
为了延长使用寿命，要定期维修保养，更换易损片垫，清理滤气阀，一般每半年一次；2.查明并排除堵塞之处；3.更换胶带，以国产胶带代用。
故障三．传递滚筒包衬布烂脱原因：1.水浸辗压，疲劳磨损；2.外力致烂。
故障排除方法：1.若小面积烂损，可局部粘复；2.更换新件；3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚。
故障四：升纸台架断裂，滚针轴承损坏原因：外力碰撞，疲劳磨损。
故障排除方法：1.焊接修复或测绘加工；2.车铜套代用，φ10Xφ14X10；3.换轴承解决海德堡印刷机变色问题的几个简单方法我们在使用海德堡印刷机的时候，往往在使用一段时间后可能会出现印品变色的情况，对于这一情况，我们广大的海德堡印刷机使用者往往无从下手，而且要花费大量的时间和金钱来维修这一情况，针对这一情况，我向大家介绍几个本人人为比较有效的方法，希望在大家使用的过程中能够起到作用。
海德堡胶印机常见故障以及排除故障1：纸张到达前规，整台机器停机分析：此故障主要是纸未走好及光孔未调整好造成的。
故障原因1：纸张到达前规时间过早或过晚。
排除方法：点动机器使纸张走到前规处，查看前规回程定位并下落至最低点时，纸张距前规距离是否为4～5mm。
如未到5mm，则走纸过慢；反之则走纸过快。
可松开操作面两个￠13mm螺母，借助法兰盘调至标准位置。
故障原因2：如纸未走到位，可能是前规处光控检测头动作有误。
排除方法：点动机器到前规上摆至定位处后，在前规处放上一张正方形纸，并轻轻推至靠住前规处，此时前规处光控检测头的两个光电显示灯应亮。
如有一个不亮则说明有一边超前，造成未走到的假象，可顺时针旋转调节螺钉至显示灯亮，再转进1～2圈即可。
故障原因3：如若发现两个光电显示灯时亮时不亮或较暗，则可能是光眼上有纸毛等杂质遮住，致使光电检测出错。
排除方法：用柔软的布蘸酒精轻擦干净即可。
故障原因4：摆动牙开牙过小造成。
可点动机器查看，当发现摆动牙下摆至快叼纸时把纸张弹回，则判断是摆动牙造成。
排除方法：点动机器至递纸牙到输纸台板上将叼纸的位置，此时可用90°直角规测牙垫与输纸板90°位置，用￠13mm套筒扳手套住牙轴歼牙螺母(操作面)，用1mm的螺片塞进牙齿上，再用3mm内六角扳手调整调节螺母，以拉出时的手感有少许阻力为准。
故障原因5：走纸歪斜或纸张毛边，造成停机。
排除方法：此时可调节飞达及走纸杆，使两边快慢一致即可。
故障2：纸张侧规处拉不到位故障原因1：由于二手机使用时间较长，特别是靠身拉规条磨损严重，造成拉规板顶住下台板而拉规球碰不到拉条。
排除方法：此时可松开拉规条上两个￠5mm的紧固螺母，将拉规条取下，用0.1mm的钢片(具体视磨损程度而定)做成与拉规条一致形状，并把它紧固在原拉条下面，加适量润滑油紧上即可，经使用效果良好。
故障原因2：拉规板起落靠山磨损严重，造成拉纸起落不干脆，也易引起走纸不到位。
海德堡对开四色印刷机常见故障分析海德堡四色印刷机1：上料（纸）机器是否开的正常，与你料上的是否好有很大的关系，什么叫好，首先纸张在上之前，要斗散，垛松，上的料一定要齐，尽量前后左右都不要有出来的纸张，不然在印刷机运行过程中，就会频繁的出现早到，晚到，歪张或者双张，导致机器停止运行或者闷车，大家都知道闷车是对印刷机的很不利的，特别的在印刷机高速运行时，而且频繁的停车是很影响印刷质量的，所以料上好是关键！2：粘（巴）橡皮故障因为我们厂主要做自己的期刊，所以纸张一般也比较固定，主要有70g胶版，70g，80g 轻涂，95g，105g，128g，157g高光双铜，对于我们所常要点纸张中，轻涂是比较难走的一种纸张，由于起本身的性质，容易造成粘橡皮的故障，一般会在油墨中加入一定的调墨油，降低油墨的黏性，还有就是拉规一定要调节合适，纸张一但没有拉到就会容易造成粘橡皮的故障，因为橡皮上除了正常的印刷区域，无论是靠身还是靠外的橡皮上都会有积累的多余的油墨，粘性就会比较大，更容易黏住并撕破纸张，造成粘橡皮的故障，不过有时情况严重时，也有一种比较苯的方法，就是勤洗橡皮！粘橡皮之后机器会继续运行，但印出来的东西都是废品，所以这也就要求看样的人一定要勤抽样，避免因为粘橡皮故障造成过多的浪费纸张！3：压橡皮橡皮布损坏就是我们俗称的压橡皮，橡皮压了之后，被压的色组在该地方的颜色就会印不上或者网点丢失，造成压橡皮的故障一般有可能是粘橡皮造成的，也有可能是其他原因，一般压的不是很厉害的，可以把橡皮松了之后，有还原剂清洗被压的地方，稍微严重一点，用还原剂还不起来的，就需要拆下橡皮，把橡皮被被压的地方垫一下，如果橡皮被压的很严重，垫不起来的话就需要更换橡皮，但有时一些特殊的情况，也用一些特殊的处理方法，比如：是咬口边上压了的话，也可以采用借橡皮的方法，就是把拖稍松点，在把咬口紧点，把拖稍向咬口借一点，但前提的拖稍的橡皮是好的，有时压的地方前或后是空白的话，也可以采用借橡皮的方法。
