海德堡GTO系列胶印机故障及排除故障一．收纸凌乱不齐原因：1.左右不齐属侧齐纸装置故障；2.前后不齐多属收纸减速装置故障。

具体故障如下：收纸减速电机不转；传动软轴断；减速吸鼓胶圈断。

故障排除方法：A．排除侧齐纸故障；B．逐件检查减速装置。

1.更换或修复减速电机。

行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油，装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴，手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。

如果电机线圈烧坏，则修理是很困难的，因体积很小，且密封要求较高，建议换电机。

2.更换传动软轴，或选用国产相近规格软轴(φ4mm)，若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。

故障二．喷粉防粘装置失效原因：1.气泵坏；2.喷粉管路堵塞；3.喷粉传动齿带断。

故障排除法：1.检查修理气泵。

为了延长使用寿命，要定期维修保养，更换易损片垫，清理滤气阀，一般每半年一次；2.查明并排除堵塞之处；3.更换胶带，以国产胶带代用。

故障三．传递滚筒包衬布烂脱原因：1.水浸辗压，疲劳磨损；2.外力致烂。

故障排除方法：1.若小面积烂损，可局部粘复；2.更换新件；3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚。

故障四：升纸台架断裂，滚针轴承损坏原因：外力碰撞，疲劳磨损。

故障排除方法：1.焊接修复或测绘加工；2.车铜套代用，φ10Xφ14X10；3.换轴承解决海德堡印刷机变色问题的几个简单方法我们在使用海德堡印刷机的时候，往往在使用一段时间后可能会出现印品变色的情况，对于这一情况，我们广大的海德堡印刷机使用者往往无从下手，而且要花费大量的时间和金钱来维修这一情况，针对这一情况，我向大家介绍几个本人人为比较有效的方法，希望在大家使用的过程中能够起到作用。

海德堡印刷机故障分析100例（76-82）时间：2007-12-22 来源：科印传媒《印刷技术》【内容提要】本文主要为广大读者介绍海德堡印刷机的各种常见故障，并为读者分析故障原因。

如：水斗辊摆架跳动，将导致计量辊跳动，计量辊对靠版水辊的压力出现周期性变化，导致印版版面润版液分布均匀，满版网点或实地印刷时，印品墨色不匀。

76.如何调节中间辊对靠版水辊间的压力？调节中间辊对靠版水辊间的压力步骤如下（参见图1）：图1 中间辊对靠版水辊的压力调节统产生联系；（2）落下靠版水辊和靠版墨辊；（3）在靠版水辊A和中间辊Z之间的两侧分别插入纸条（窄条朝向Z）；（4）调节传动面和操作面的调节螺丝，使中间辊与靠版水辊轻微接触；（5）取出纸条；（6）顺时针转动传动面及操作面的调节螺丝①半周；（7）拧紧传动面和操作面的锁紧螺母②。

说明：中间辊与靠版水辊间的墨杠宽度约为3mm。

77.如何调节中间辊对靠版墨辊之间的压力？调节前，必须落下靠版水辊和靠版墨辊（参见图2）。

图2 中间辊对靠版墨辊的压力调节丝筒②，使其与支座之间存在间隙；（3）拧动丝筒，使其与支座接触并且能感觉到弹簧的力量（注：老式机器与新式机器的调节方法恰好相反）；（4）反方向转动丝筒半圈；（5）重新拧紧锁紧螺丝①。

中间辊与靠版墨辊间的墨杠宽度大约为3mm。

78.如何调节水斗辊与计量辊间的压力？调节水斗辊与计量辊间压力的方法是（如图3所示）：图3 计量辊对水斗辊的压力调节；（2）抬起靠版水辊；（3）松开传动面及操作面水斗辊摆架上的固定螺丝①，如图3所示；（4）按动水斗辊按钮，使水斗辊及计量辊转动；（5）逆时针转动调节手柄②，直到整根水斗辊和计量辊表面看到清晰的水膜；（6）再顺时针转动两侧调节手柄②，直到水斗辊辊体中央区域呈现湿润状态；（7）继续转动调节手柄，至水斗辊两侧还能看到10cm 宽的水膜后，再继续顺时针转动调节手柄半圈；（8）锁紧固定螺丝①。

79.如何调节计量辊对靠版水辊的压力？调节计量辊对靠版水辊压力时，不能使靠版水辊朝向滚筒缺口位置。

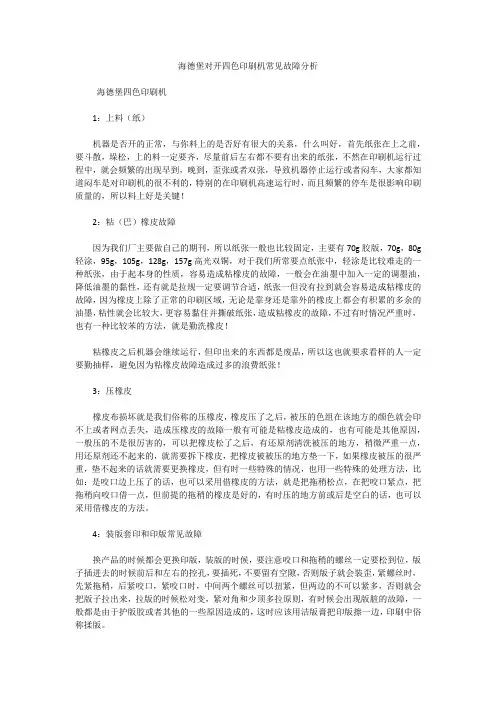

海德堡对开四色印刷机常见故障分析海德堡四色印刷机1：上料（纸）机器是否开的正常，与你料上的是否好有很大的关系，什么叫好，首先纸张在上之前，要斗散，垛松，上的料一定要齐，尽量前后左右都不要有出来的纸张，不然在印刷机运行过程中，就会频繁的出现早到，晚到，歪张或者双张，导致机器停止运行或者闷车，大家都知道闷车是对印刷机的很不利的，特别的在印刷机高速运行时，而且频繁的停车是很影响印刷质量的，所以料上好是关键！2：粘（巴）橡皮故障因为我们厂主要做自己的期刊，所以纸张一般也比较固定，主要有70g胶版，70g，80g 轻涂，95g，105g，128g，157g高光双铜，对于我们所常要点纸张中，轻涂是比较难走的一种纸张，由于起本身的性质，容易造成粘橡皮的故障，一般会在油墨中加入一定的调墨油，降低油墨的黏性，还有就是拉规一定要调节合适，纸张一但没有拉到就会容易造成粘橡皮的故障，因为橡皮上除了正常的印刷区域，无论是靠身还是靠外的橡皮上都会有积累的多余的油墨，粘性就会比较大，更容易黏住并撕破纸张，造成粘橡皮的故障，不过有时情况严重时，也有一种比较苯的方法，就是勤洗橡皮！粘橡皮之后机器会继续运行，但印出来的东西都是废品，所以这也就要求看样的人一定要勤抽样，避免因为粘橡皮故障造成过多的浪费纸张！3：压橡皮橡皮布损坏就是我们俗称的压橡皮，橡皮压了之后，被压的色组在该地方的颜色就会印不上或者网点丢失，造成压橡皮的故障一般有可能是粘橡皮造成的，也有可能是其他原因，一般压的不是很厉害的，可以把橡皮松了之后，有还原剂清洗被压的地方，稍微严重一点，用还原剂还不起来的，就需要拆下橡皮，把橡皮被被压的地方垫一下，如果橡皮被压的很严重，垫不起来的话就需要更换橡皮，但有时一些特殊的情况，也用一些特殊的处理方法，比如：是咬口边上压了的话，也可以采用借橡皮的方法，就是把拖稍松点，在把咬口紧点，把拖稍向咬口借一点，但前提的拖稍的橡皮是好的，有时压的地方前或后是空白的话，也可以采用借橡皮的方法。

海德堡胶印机常见故障以及排除故障1：纸张到达前规，整台机器停机分析：此故障主要是纸未走好及光孔未调整好造成的。

故障原因1：纸张到达前规时间过早或过晚。

排除方法：点动机器使纸张走到前规处，查看前规回程定位并下落至最低点时，纸张距前规距离是否为4～5mm。

如未到5mm，则走纸过慢；反之则走纸过快。

可松开操作面两个￠13mm螺母，借助法兰盘调至标准位置。

故障原因2：如纸未走到位，可能是前规处光控检测头动作有误。

排除方法：点动机器到前规上摆至定位处后，在前规处放上一张正方形纸，并轻轻推至靠住前规处，此时前规处光控检测头的两个光电显示灯应亮。

如有一个不亮则说明有一边超前，造成未走到的假象，可顺时针旋转调节螺钉至显示灯亮，再转进1～2圈即可。

故障原因3：如若发现两个光电显示灯时亮时不亮或较暗，则可能是光眼上有纸毛等杂质遮住，致使光电检测出错。

排除方法：用柔软的布蘸酒精轻擦干净即可。

故障原因4：摆动牙开牙过小造成。

可点动机器查看，当发现摆动牙下摆至快叼纸时把纸张弹回，则判断是摆动牙造成。

排除方法：点动机器至递纸牙到输纸台板上将叼纸的位置，此时可用90°直角规测牙垫与输纸板90°位置，用￠13mm套筒扳手套住牙轴歼牙螺母(操作面)，用1mm的螺片塞进牙齿上，再用3mm内六角扳手调整调节螺母，以拉出时的手感有少许阻力为准。

故障原因5：走纸歪斜或纸张毛边，造成停机。

排除方法：此时可调节飞达及走纸杆，使两边快慢一致即可。

故障2：纸张侧规处拉不到位故障原因1：由于二手机使用时间较长，特别是靠身拉规条磨损严重，造成拉规板顶住下台板而拉规球碰不到拉条。

排除方法：此时可松开拉规条上两个￠5mm的紧固螺母，将拉规条取下，用0.1mm的钢片(具体视磨损程度而定)做成与拉规条一致形状，并把它紧固在原拉条下面，加适量润滑油紧上即可，经使用效果良好。

故障原因2：拉规板起落靠山磨损严重，造成拉纸起落不干脆，也易引起走纸不到位。

© H e i d e l b e r g e r D r u c k m© H e i d e l b e r g e r D r u c k m a s c h i n e n AG 本章节的宗旨：便于与客户无障碍性沟通，尽快解决问题，尽力提高客户设备的使用效率，延伸机器的使用寿命。

急客户之所急，想客户之所想。

海德堡印刷机控制历史：1：接触器互锁控制系统2：Cptronic 控制系统3：SFC 控制系统。

我们简单介绍的内容：SFC 控制系统机器故障。

2© H e i d e l b e r g e r D r u c k m a s c h i n e n AGSFC 控制系统1：电脑SCU22：PPC 控制台3：输入与输出以及伺服电机的控制PDIM+DIPM 4：墨区电机的控制IDEB2+IDEB 。

5: 主电机控制MDPS6：附属电机控制PSDM+CDCM 7：CAN BUS 通讯系统。

© H e i d e l b e r g e r D r u c k m a s c h i n e n AG1.SCU2SCU2是印刷机的大脑，它负责与PPC ，印刷机各部分，以及附属单元如：水柜，部分喷粉，红外干燥，UV 干燥等通讯联系，控制快速输入输出：如前规电眼信号，摆动牙叼纸控制。

时时监控机器状态，保证机器安全可靠地运行。

存储机器配置代码以及当前次机器的水墨，规矩状态，使得机器在偶然断电后重起继续当前次的工作而几乎不需作调整。

© H e i d e l b e r g e r D r u c k m a s c h i n e n AG2.PPC印刷机的操作台。

操作流程比以前更简单，灵活，真正实现智能化一键式生产。

与以前的CP2000比较，电脑，显示屏都不一样，电脑功能更强大，给19寸的显示器提供DC24伏电源，与印前系统（CTP ）更好的连接，也可选配高保真彩色显示屏。

海德堡胶印机常见故障分析以及排除（下）故障5：印刷时印版易糊版、起油腻故障原因1：墨斗内油墨添加剂或调墨油加入过多，致使油墨太稀，叼口部位出现油腻。

排除方法：先加大整个版面的水量，还是清除不净。

又停机，用润湿粉擦洗，开印前几百张还好，后又重复出现。

考虑到海德堡高速机只有一根靠版橡胶水辊，其携水能力及洁版能力没有包水绒套的水辊效果好，这时应以原墨印刷为好，特殊产品需加放辅料的一定要适度。

当发现由于油墨太稀造成油脏时，应在墨斗内加入原墨或更换油墨。

故障原因2：靠版水辊与串水辊压力偏重或偏轻。

排除方法：如是压力偏重，靠版水辊上的水就会被串水辊挤压出去，造成糊版；而压力过轻，串墨辊上的墨在一开印时就清除不掉，从水斗槽下面观察，可看到串水辊上有油墨的痕迹，同样造成糊版。

这时，可拆下计量辊，用0.1mm钢片重新平好压力，也可查看靠版水辊与串水辊间的墨杠宽度，一般调整至3～4mm为宜。

故障原因3：计量辊与靠版水辊间压力太重或太轻。

排除方法：如是压力太重，则在机器运转，落下靠版水辊时，可明显地看到水辊座气阀跳动。

看到此现象应马上停机，重新调整压力，不可蛮印，以免造成气阀损坏及水辊轴承、滚针轴承的损坏。

一般地，可在计量辊与靠版水辊间塞入一张白纸，手动落下水辊座气阀，抬起后取出纸条观看墨杠宽度，其宽度调整至5～6mm为宜。

故障原因4：靠版水辊与印版间压力过重或过轻。

排除方法：靠版水辊与印版间的压力过重也会造成水辊座气阀跳动。

具体调整方法如下：把印版滚筒点到合适的位置，手动落下水辊座气阀，抬起后再点动到合适位置观察墨杠的宽度，一般墨杠宽度调整4～6mm为宜。

每次更换新的靠版水辊时压力就要重新调整，新水辊压力可适当调轻些，水辊使用较长时间后可略加重些，但以水辊座气阀不跳动为最大限度。

故障原因5：靠版墨辊未调节好造成。

排除方法：这种情况多为后面两根收墨辊压力偏轻所造成，但压力过大，也易使印版亲水层过早被破坏，印版发亮造成油脏。

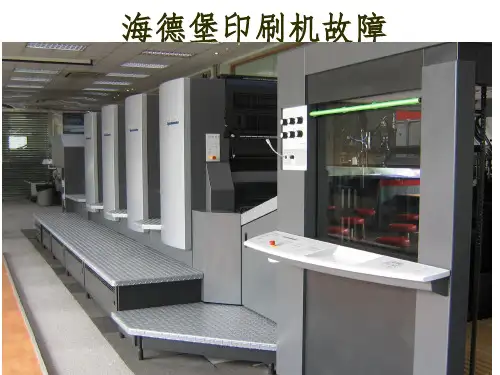

海德堡四色胶印机常见故障海德堡SMCD-102四色胶印机具有自动化程度高、速度快、性能稳定、安全性能好、精度高、误差小、产品质量可靠等特点。

海德堡四色机的运用减少了印刷次数，提高了生产率和成图效果质量，降低了消耗，在印刷生产中发挥着巨大的作用。

但我们在使用中也常出现一些故障，对此总结了一些解决方法供大家参考。

故障一：机器在生产过程中，CP2000系统故障显示栏显示人体进入安全检测对主传动装置的锁定和吹气管位置错误的蓝色色块，不影响机器运行，当继续工作十分钟左右，机器突然闷车，无法运行，并同时出现开关柜和可信度检测故障。

分析原因及排除：初步判断是吹气管开关引起的，调整吹气管开关位置，机器可以正常运行，但人体进入安全检测对主传动装置的锁定和吹气管位置错误的蓝色显示依然存在，机器运行不到十分钟再次闷车，故障显示和以前一样，所以可以判断此故障不只是由吹气管开关位置引起的。

进一步查找，发现平纸器的吹气管有A、B两个位置。

调整平纸器的吹气管位置，故障排除。

故障二：润版系统的制冷机不制冷。

机器工作正常，各印刷单元同时上脏，查看CP窗发现润版液温度高于设定温度，酒精浓度也达不到设定值，水箱水泵工作正常，各单元上水正常，但水箱内用于降温的压缩机不工作。

造成此类故障的原因有两种：分析原因及排除（一）：初步判断上脏原因是压缩机不工作，润版液温度过高，酒精挥发过快，导致酒精浓度过低，只有压缩机重新工作，使润版液温度下降，酒精浓度稳定，上脏问题才能解决。

打开电柜检查，压缩机过载跳闸保护，经检测电路正常，压缩机工作，说明压缩机完好，开关复跳说明压缩机所需电流过大，引起压缩机过载。

仔细检查，水箱上端压缩机散热器表面灰尘和污物较多，可能使压缩机过载的原因，压缩机散热器表面的堆积物严重阻碍散热。

对压缩机散热器表面堆积物清理后，故障排除。

分析原因及排除（二）：查找原因发现水箱不制冷，关掉水箱重新开机，水箱制冷机只启动一下就停止工作，把整机关机再重新开机，故障依然。

海德堡GTO系列胶印机故障及排除故障一．收纸凌乱不齐原因：1.左右不齐属侧齐纸装置故障；2.前后不齐多属收纸减速装置故障。

具体故障如下：收纸减速电机不转；传动软轴断；减速吸鼓胶圈断。

故障排除方法：A．排除侧齐纸故障；B．逐件检查减速装置。

1.更换或修复减速电机。

行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油，装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴，手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。

如果电机线圈烧坏，则修理是很困难的，因体积很小，且密封要求较高，建议换电机。

2.更换传动软轴，或选用国产相近规格软轴(φ4mm)，若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等；3.更换胶圈，或选用国产0型密封胶圈代用，价廉易购。

故障二．喷粉防粘装置失效原因：1.气泵坏；2.喷粉管路堵塞；3.喷粉传动齿带断。

故障排除法：1.检查修理气泵。

为了延长使用寿命，要定期维修保养，更换易损片垫，清理滤气阀，一般每半年一次；2.查明并排除堵塞之处；3.更换胶带，以国产胶带代用。

故障三．传递滚筒包衬布烂脱原因：1.水浸辗压，疲劳磨损；2.外力致烂。

故障排除方法：1.若小面积烂损，可局部粘复；2.更换新件；3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm厚。

故障四：升纸台架断裂，滚针轴承损坏原因：外力碰撞，疲劳磨损。

故障排除方法：1.焊接修复或测绘加工；2.车铜套代用，φ10Xφ14X10；3.换轴承解决海德堡印刷机变色问题的几个简单方法我们在使用海德堡印刷机的时候，往往在使用一段时间后可能会出现印品变色的情况，对于这一情况，我们广大的海德堡印刷机使用者往往无从下手，而且要花费大量的时间和金钱来维修这一情况，针对这一情况，我向大家介绍几个本人人为比较有效的方法，希望在大家使用的过程中能够起到作用。

海德堡胶印机常见故障以及排除(一)故障1：纸张到达前规，整台机器停机分析：此故障主要是纸未走好及光孔未调整好造成的。

故障原因1：纸张到达前规时间过早或过晚。

排除方法：点动机器使纸张走到前规处，查看前规回程定位并下落至最低点时，纸张距前规距离是否为4～5mm。

如未到5mm，则走纸过慢；反之则走纸过快。

可松开操作面两个￠13mm螺母，借助法兰盘调至标准位置。

故障原因2：如纸未走到位，可能是前规处光控检测头动作有误。

排除方法：点动机器到前规上摆至定位处后，在前规处放上一张正方形纸，并轻轻推至靠住前规处，此时前规处光控检测头的两个光电显示灯应亮。

如有一个不亮则说明有一边超前，造成未走到的假象，可顺时针旋转调节螺钉至显示灯亮，再转进1～2圈即可。

故障原因3：如若发现两个光电显示灯时亮时不亮或较暗，则可能是光眼上有纸毛等杂质遮住，致使光电检测出错。

排除方法：用柔软的布蘸酒精轻擦干净即可。

故障原因4：摆动牙开牙过小造成。

可点动机器查看，当发现摆动牙下摆至快叼纸时把纸张弹回，则判断是摆动牙造成。

排除方法：点动机器至递纸牙到输纸台板上将叼纸的位置，此时可用90直角规测牙垫与输纸板90位置，用￠13mm套筒扳手套住牙轴歼牙螺母(操作面)，用1mm的螺片塞进牙齿上，再用3mm内六角扳手调整调节螺母，以拉出时的手感有少许阻力为准。

故障原因5：走纸歪斜或纸张毛边，造成停机。

排除方法：此时可调节飞达及走纸杆，使两边快慢一致即可。

故障2：纸张侧规处拉不到位故障原因1：由于二手机使用时间较长，特别是靠身拉规条磨损严重，造成拉规板顶住下台板而拉规球碰不到拉条。

排除方法：此时可松开拉规条上两个￠5mm的紧固螺母，将拉规条取下，用0.1mm的钢片(具体视磨损程度而定)做成与拉规条一致形状，并把它紧固在原拉条下面，加适量润滑油紧上即可，经使用效果良好。

故障原因2：拉规板起落靠山磨损严重，造成拉纸起落不干脆，也易引起走纸不到位。

排除方法：可拆下拉规板，并在原磨损靠山处加焊1mm厚度，并装于原位即可。

海德堡SM74-4印刷机故障排除故障一：主电柜空气开关15Q66一合闸就跳开经检查，发现BLT主板短路。

换一个新主板至少要6万元人民币，而当时海德堡公司又恰巧没货。

为了节省时间和资金，我们对每个元件进行分板测量，最终发现是三相整流桥(SKD110/16)击穿短路。

到市场购买了一个三相整流桥，更换后，故障排除。

故障二：传墨辊不传墨一般情况下，传墨辊不传墨多为气路所致。

因此首先应查看气压是否达到0.7MPa。

若未达到，再检查气缸、气管、气阀。

只要一处漏气，驱动活塞杆就得不到足够的压力，从而造成传墨辊不传墨。

我们在检查气路时，发现气缸漏气损坏。

更换后(件号61、184、133)，故障排除。

故障三：制冷系统有时工作有时不工作经检查发现，设备由于长时间运行，冷凝器被堵塞。

若不及时清理，就会导致热量无法散出，高压保护无法制冷。

我们用空压机清理冷凝器后，故障排除。

故障四：酒精柜DoSer不吸取水斗液DoSer工作不用任何外部力量，只需将干净水源装到活塞上，当工作程序设定结束后，100磅活塞就会做周期性运转。

经检查发现，水不够洁净，含有细沙，导致DoSer损坏。

我们在水源加了一个过滤器，更换DoSer(件号63、196、1851/01)，至今故障没有再出现。

故障五：印品出现鬼影印品出现鬼影时，可以打开传动面的防护罩，使印刷机慢速运转，在基准轴处于最低位置时，松开锁母，在印刷机慢速转到另一位置时，重新拧紧螺母，使串墨辊做微小窜动，这样可减轻和消除鬼影。

故障六：纵向打版失灵纵向打版开始时，CPC数字显示电机转动，2分钟后CPC数字又回零。

经检查，电路及电位器均正常。

把打版电机(件号81、186、55)拆下来，发现打版电机进油。

把油放掉，清洗干净后装上，故障排除。

在胶印过程中由于纸张的施胶孔隙结构、平滑度、吸收性、黏弹性等，纸张在造纸过程中填料、胶料、色料颗粒粗糙，纸张的外观质量尘埃、斑点、纤维团、砂粒等方面质量差，经常会产生堆版的故障。
