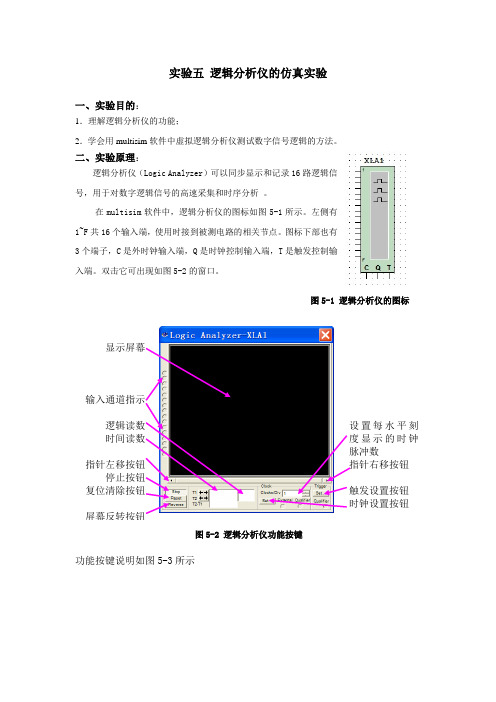

实验五 逻辑分析仪的仿真实验一、实验目的：1．理解逻辑分析仪的功能；2．学会用multisim 软件中虚拟逻辑分析仪测试数字信号逻辑的方法。
二、实验原理：逻辑分析仪（Logic Analyzer ）可以同步显示和记录16路逻辑信号，用于对数字逻辑信号的高速采集和时序分析 。
在multisim 软件中，逻辑分析仪的图标如图5-1所示。
左侧有1~F 共16个输入端，使用时接到被测电路的相关节点。
图标下部也有3个端子，C 是外时钟输入端，Q 是时钟控制输入端，T 是触发控制输入端。
双击它可出现如图5-2的窗口。
图5-1 逻辑分析仪的图标图5-2 逻辑分析仪功能按键功能按键说明如图5-3所示显示屏幕输入通道指示逻辑读数 时间读数指针左移按钮停止按钮 复位清除按钮屏幕反转按钮设置每水平刻度显示的时钟脉冲数指针右移按钮触发设置按钮 时钟设置按钮图5-3 逻辑分析仪功能按键说明实验时，把要测试的数字电路输出端接至1~F （16个）的输入端，启动仿真开关，即可得到时序图，如图5-4所示。
图5-3 逻辑分析仪时序图三、 实验设备1． 电脑时钟设置对话框选择时钟来源 设置时钟频率前沿触发取样数后沿触发取样数 设定门限电压触发方式设置对话框上升沿触发下降沿触发 升、降沿触发触发样本 触发样本选择确认按钮取消按钮选择触发限定字确认按钮取消按钮 合格时钟2．Multisim软件四、实验内容及步骤：1、启动Multisim软件，输入如图5-5的电路。
图5-3 逻辑分析仪测试电路2、在面板下边右侧的Clock区，按下 Set按钮。
打开时钟设置对话框。
在时钟设置对话框中的Clock Rate区，设置时钟脉冲频率为100Hz。
然后，按Accept按钮确认。
再打开仿真开关，等一会儿再将其关闭。
逻辑分析仪的屏幕显示的波形即发生改变。
按动Clock 区的Clock/Div项右侧的按钮，调节屏幕上每个水平刻度显示的时钟脉冲个数，以便于对比观察。
Multisim 电路仿真分析（一）Multisim 12.0提供了多种电路仿真引擎，包含Xspice、VHDL和Verilog等。
电路仿真分析的一般流程为：（1）设计仿真电路图；（2）设置分析参数；（3）设置输出变量的处理方式；（4）设置分析项目；（5）自定义分析选项开始/终止仿真分析，可以单击仿真运行开关按钮，或者执行主菜单的Simulate|Run命令。
暂停/继续仿真分析，可以单击仿真运行开关按钮，或者执行主菜单的Simulate|Pause命令。
1. Multisim 12.0的仿真参数设置在使用Multisim12.0进行仿真分析时，需要对各类仿真参数进行设置，包含仿真基本参数（仿真计算步长、时间、初始条件等）的设置；仿真分析参数（分析条件、分析范围、输出结点等）设置；仿真输出显示参数（数据格式、显示栅格、读数标尺等）设置。
1）仿真基本参数的设置仿真基本参数的设置，可以通过执行Simulate|Interactive Simulation Settings 命令，打开交互式仿真设置对话框，如图2-1所示，通过修改或者重设其中的参数，可以完成仿真基本参数的设置。
图3-1 仿真基本参数设置对话框2）仿真输出显示参数的设置仿真输出参数的设置，是通过执行View|Grapher命令，打开Grapher View 仿真图形记录器，对话框如图3-2所示。
图3-2 Grapher View仿真图形记录器2. Multisim 12.0的仿真分析Multisim12.0提供了多种仿真分析方法，如图3-3所示，主要包含：直流工作点分析（DC Operation Point Analysis），交流分析(AC Analysis)，单频交流分析( Single Frequency AC Analysis)，瞬态分析( Transient Analysis)，傅立叶分析( Fourier Analysis)，噪声分析(Noise Analysis)，噪声系数分析( Noise Figure Analysis)，失真分析( Distortion Analysis)，直流扫描分析( DC Sweep Analysis)，灵敏度分析( Sensitivity Analysis)，参数扫描分析( Parameter Sweep Analysis)，温度扫描分析(Temperature Sweep Analysis)，极点-零点分析( Pole-Zero Analysis))，传递函数分析(Transfer Function Analysis)，最坏情况分析( Worst case Analysis)，蒙特卡罗分析(Monte Carlo Analysis)，批处理分析(Batched Analysis)和用户自定义分析(User Defined Analysis)等。
浅析Multisim仿真教学中模拟应用分析摘要：随着科学技术的不断发展，计算机已成为人们日常生活和工作中不可或缺的重要工具，在电子电路教学中也得到了广泛应用。
为了适应社会对人才的需求，国家也不断加大对电子电路教学的投入，但在实际教学过程中仍然存在很多问题。
Multisim仿真教学是以计算机为基础，以电子电路仿真软件为平台，在计算机上完成电路设计、仿真和分析的一种新型教学模式。
它使理论与实践相结合，增强了学生对理论知识的理解，培养了学生分析问题、解决问题的能力，使学生对理论知识的掌握更加牢固。
本文就 Multisim软件在电子电路教学中的应用进行分析和探讨，以促进教学质量的提高，为我国培养更多高素质人才提供参考。
关键字：Multisim；仿真教学；模拟应用随着科学技术的飞速发展，计算机已逐渐成为人们工作和生活中不可或缺的重要工具，它不仅使人们的工作效率得到了极大提高，而且还使人们的工作、生活变得更加高效便捷。
因此，在当今这个时代，计算机已经成为我们生活和工作中不可或缺的重要工具。
Multisim仿真软件是美国国家仪器公司（NI）推出的一款功能强大、操作简便、界面友好、分析直观的电子电路仿真软件。
它可进行线性、非线性、正弦波、方波电路的设计和仿真；可以对晶体管和集成运算放大器进行分析和计算；可以对各种模拟集成电路进行测试；也可对电路进行实验和分析。
它所具有的功能是其他任何一种电子电路仿真软件所不能替代的。
它最大特点就是使用方便，只需鼠标点击，就可以完成所有操作。
它不仅可以与其他电子电路仿真软件共享，而且还可单独使用，甚至还可以对其进行升级更新。
Multisim仿真软件在教学过程中应用非常广泛，它不仅可以培养学生独立思考问题和解决问题的能力，还可培养学生分析问题、解决问题的能力。
所以，在教学过程中应用 Multisim仿真软件来辅助教学具有非常重要的意义。
作为一名合格的教师，不仅要教授给学生专业知识和技能，更重要的是要培养学生独立思考、分析问题和解决问题的能力。
Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。
其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。
本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。
通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。
一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。
Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。
Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。
2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。
例如，电阻器的阻值、电容器的容值、电源的电压等。
这些参数值将直接影响到电路的仿真结果。
3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。
根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。
4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。
通过分析这些仿真结果，可以评估电路的性能和工作情况。
二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。
以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。
基于MULTISIM仿真电路的设计与分析一、本文概述本文旨在探讨基于Multisim仿真软件的电路设计与分析方法。
我们将详细介绍Multisim仿真电路的基本原理，操作流程，以及在实际电路设计中的应用。
通过本文，读者将能够了解Multisim仿真软件的基本功能，掌握电路设计的基本步骤，学会利用Multisim进行电路仿真分析，从而提高电路设计效率，减少实际电路搭建过程中的错误和成本。
我们将简要介绍Multisim仿真软件的发展历程、特点及其在电路设计领域的重要性。
然后，我们将详细阐述电路设计的基本流程，包括需求分析、原理图设计、仿真分析、优化改进等步骤。
接下来，我们将通过具体的案例，展示如何利用Multisim进行电路仿真分析，包括电路元件的选择、电路连接、仿真参数设置、结果分析等过程。
我们将对基于Multisim仿真电路的设计与分析方法进行总结，并展望其在未来电路设计领域的应用前景。
通过本文的学习，读者将能够熟悉并掌握基于Multisim仿真电路的设计与分析方法，为实际电路设计提供有力的支持。
本文也将为电路设计师、电子爱好者以及相关专业学生提供有益的参考和借鉴。
二、MULTISIM仿真软件基础MULTISIM是一款强大的电路设计与仿真软件，广泛应用于电子工程、计算机科学及相关领域的教学和科研中。
它为用户提供了一个直观、易用的图形界面，允许用户创建、编辑和模拟各种复杂的电路系统。
本章节将详细介绍MULTISIM仿真软件的基础知识和基本操作，为后续的电路设计与分析奠定坚实基础。
MULTISIM软件界面简洁明了，主要由菜单栏、工具栏、电路图编辑区和结果输出区等部分组成。
用户可以通过菜单栏访问各种命令和功能，如文件操作、电路元件库、仿真设置等。
工具栏则提供了一系列快捷按钮，方便用户快速选择和使用常用的电路元件和工具。
电路图编辑区是用户创建和编辑电路图的主要区域，支持多种电路元件的拖拽和连接。
结果输出区则用于显示仿真结果和数据分析。
