实验八multisim电路仿真

C1L ω=ωfC 21πC1ωLC 21πLC1LC实验八 R 、L 、C 串联电路的谐振实验一、实验目的1、研究交流串联电路发生谐振现象的条件。

2、研究交流串联电路发生谐振时电路的特征。

3、研究串联电路参数对谐振特性的影响。

二、实验原理1、R L C 串联电压谐振在具有电阻、 电感和电容元件的电路中，电路两端的电压与电路中的电流一般是不同相的。

如果我们调节电路中电感和电容元件的参数或改变电源的频率就能够使得电路中的电流和电压出现了同相的情况。

电路的这种情况即电路的这种状态称为谐振。

R 、L 、C 串联谐振又称为电压谐振。

在由线性电阻R 、电感L 、电容c 组成的串联电路中，如图8-1所示。

图8-1 R L C 串联电路图当感抗和容抗相等时，电路的电抗等于零即X L = X C ； ； 2πf L=X = ω L － = 0则 ϕ = arc tg = 0即电源电压u 与电路中电流i 同相，由于是在串联电路中出现的谐振故称为串联谐振。

谐振频率用f 0表示为f = f 0 =谐振时的角频率用ω 0表示为ω = ω 0 =谐振时的周期用T 0表示为T = T 0 = 2 π 串联电路的谐振角频率ω 0频率f 0，周期T 0，完全是由电路本身的有关参数来决定的，它们是电路本身的固有性质，而且每一个R 、L 、C 串联电路，只有一个对应的谐振频f 0和 周期T 0。

因而，对R 、L 、C 串联电路来说只有将外施电压的频率与电路的谐振频率相等时候，电路才会发生谐振。

在实际应用中，往往采用两种方法使电路发生谐振。

一种是当外施电压频率f 固定时，改变电路电感L 或电容C 参数的方法，使电路满足谐振条件。

另一种()2CL2X X R -+RU UU U是当电路电感L 或电容C 参数固定时，可用改变外施电压频率f 的方法，使电路在其谐振频率下达到谐振。

总之，在R 、L 、C 串联电路中，f 、L 、C 三个量，无论改变哪一个量都可以达到谐振条件，使电路发生谐振。

Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。

其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。

本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。

通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。

一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。

Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。

Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。

2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。

例如，电阻器的阻值、电容器的容值、电源的电压等。

这些参数值将直接影响到电路的仿真结果。

3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。

根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。

4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。

通过分析这些仿真结果，可以评估电路的性能和工作情况。

二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。

以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。

电路分析基础2.1 L 、C 并联谐振回路频率特性的仿真测试电路说明：①电源选择“Sources ”→“SIGNAL_VOLTAGE_SOURCE ”→“AC_VOLTAGE ”。

9个，设置为电路分析：理论值：kHz FmH LCf 035.51121210=⨯==μππ实际值：kHz f 006.50=左右测量此处的频率观察左下脚的值，为实际值2.2 L 、C串联谐振回路频率特性的仿真测试电路说明：①电源选择“Sources”→“SIGNAL_VOLTAGE_SOURCE”→“AC_VOLTAGE”。

9个，设置为电路分析：理论值：kHz nFmH LCf 23.1591121210=⨯==ππ实际值：kHz f 23.1590=2.3 电容特性仿真测试C11uF按Space 键，来回切换，看电容的充放电过程。

2.4 电感特性仿真测试按Space键，来回切换，观察电感特性。

模拟电子线路2.5 全波整流电路¸1N40072.6 光电控制电路图中，SONALERT为固体音调发生器，按Space键，是开关闭合，观察效果如下图。

若接实际电路，SONALERT应发出200Hz对应的声音。

图中用2.5V的红色探针来表示。

X1在指示器库（Indicators）中的探针（PROBE）中选择PROBE-RED。

2.7 桥式整流∏滤波电路¸观察波形：①起始波形：②平稳后波形：2.8同向比例运算电路W① 理论值：通过同向比例运算的公式计算：V mV k k 110.010101001U 2=⨯ΩΩ+=）（。

② 实际值：电压表示数0.110V 。

2.9 三角波发生器观察示波器波形，分析三角波的产生过程。

数字电子技术2.10译码器仿真电路的分析XWG1为字信号发生器（Word Generation）。

设置其值为0-7。

选择循环时，灯依次点亮，可设断点、可单步执行。

74LS138的真值表：例：当字发生器-XWG1运行到0000000003时，2.11 模数AD与转换电路的仿真电路中函数信号发生器设置为：改变变阻器的值，观察数码管显示数值的变换。

模拟电子电路multisim仿真1.1 晶体管基本放大电路1.1.1 共射极基本放大电路按下图搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。

1. 静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Q1工作在放大状态。

2. 动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。

由波形图可观察到电路的输入，输出电压信号反相位关系。

再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。

3. 参数扫描分析在上图所示的共射极基本放大电路中，偏置电阻R1的阻值大小直接决定了静态电流IC 的大小，保持输入信号不变，改变R1的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为R1，参数为电阻，扫描起始值为100k，终值为900k，扫描方式为线性，步长增量为400k，输出节点5，扫描用于暂态分析。

４.频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为1Hz，终止频率为1GHz，扫描形式为十进制，纵向刻度为线性，节点5做输出节点。

由图分析可得：当共射极基本放大电路输入信号电压VI为幅值5mV的变频电压时，电路输出中频电压幅值约为0.5V，中频电压放大倍数约为100倍，下限频率（X1）为14.22Hz，上限频率（X2）为25.12MHz，放大器的通频带约为25.12MHz。

multisim使用及电路仿真实验报告范文模板及概述1. 引言1.1 概述引言部分将介绍本篇文章的主题和背景。

在这里，我们将引入Multisim的使用以及电路仿真实验报告。

Multisim是一种强大的电子电路设计和仿真软件，广泛应用于电子工程领域。

通过使用Multisim，可以实现对电路进行仿真、分析和验证，从而提高电路设计的效率和准确性。

1.2 文章结构本文将分为四个主要部分：引言、Multisim使用、电路仿真实验报告以及结论。

在“引言”部分中，我们将介绍文章整体结构，并简要概述Multisim的使用与电路仿真实验报告两个主题。

在“Multisim使用”部分中，我们将详细探讨Multisim软件的背景、功能与特点以及应用领域。

接着，在“电路仿真实验报告”部分中，我们将描述一个具体的电路仿真实验，并包括实验背景、目的、步骤与结果分析等内容。

最后，在“结论”部分中，我们将总结回顾实验内容，并分享个人的实验心得与体会，同时对Multisim软件的使用进行评价与展望。

1.3 目的本篇文章旨在介绍Multisim的使用以及电路仿真实验报告，并探讨其在电子工程领域中的应用。

通过对Multisim软件的详细介绍和电路仿真实验报告的呈现，读者将能够了解Multisim的基本特点、功能以及实际应用场景。

同时，本文旨在激发读者对于电路设计和仿真的兴趣，并提供一些实践经验与建议。

希望本文能够为读者提供有关Multisim使用和电路仿真实验报告方面的基础知识和参考价值，促进他们在这一领域的学习和研究。

2. Multisim使用2.1 简介Multisim是一款功能强大的电路仿真软件，由National Instruments（国家仪器）开发。

它为用户提供了一个全面的电路设计和分析工具，能够模拟各种电子元件和电路的行为。

使用Multisim可以轻松地创建、编辑和测试各种复杂的电路。

2.2 功能与特点Multisim具有许多强大的功能和特点，使其成为研究者、工程师和学生选择使用的首选工具之一。

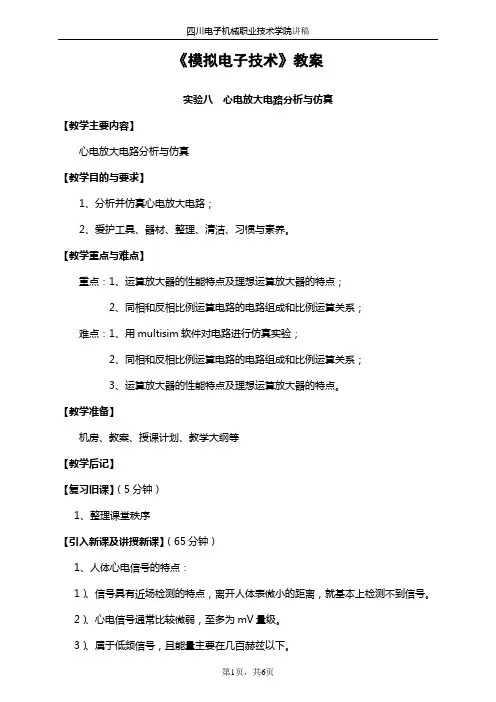

《模拟电子技术》教案实验八心电放大电路分析与仿真【教学主要内容】心电放大电路分析与仿真【教学目的与要求】1、分析并仿真心电放大电路；2、爱护工具、器材、整理、清洁、习惯与素养。

【教学重点与难点】重点：1、运算放大器的性能特点及理想运算放大器的特点；2、同相和反相比例运算电路的电路组成和比例运算关系；难点：1、用multisim软件对电路进行仿真实验；2、同相和反相比例运算电路的电路组成和比例运算关系；3、运算放大器的性能特点及理想运算放大器的特点。

【教学准备】机房、教案、授课计划、教学大纲等【教学后记】【复习旧课】（5分钟）1、整理课堂秩序【引入新课及讲授新课】（65分钟）1、人体心电信号的特点：1）、信号具有近场检测的特点，离开人体表微小的距离，就基本上检测不到信号。

2）、心电信号通常比较微弱，至多为mV量级。

3）、属于低频信号，且能量主要在几百赫兹以下。

4）、干扰特别强。

5）、干扰信号与心电信号本身频带重叠。

2、采集电路的设计要求1）、信号放大时必备环节，而且应将信号提至A/D输入口的幅度要求，即至少为V 的量级。

2）、应尽量削弱工频干扰等影响。

3）、应考虑因呼吸等引起的基线漂移问题。

4）、信号频率不高，通频带通常是满足要求的，但应考虑输入阻抗、线性、低噪声等因素。

一、实验步骤1 采集电路设计分析过程1．1 前级放大电路设计由于人体心电信号的特点，加上背景噪声较强，采集信号时电极与皮肤间的阻抗大且变化范围也较大，这就对前级(第一级)放大电路提出了较高的要求，即要求前级放大电路应满足以下要求：高输入阻抗；高共模抑制比；低噪声、低漂移、非线性度小；合适的频带和动态范围。

为此，选用Analog公司的仪用放大器AD620作为前级放大(预放)。

AD620的核心是三运放电路(相当于集成了三个OP07运放)，其内部结构如图1所示。

该放大器有较高的共模抑制比(CMRR)，温度稳定性好，放大频带宽，噪声系数小且具有调节方便的特点，是生物医学信号放大的理想选择。

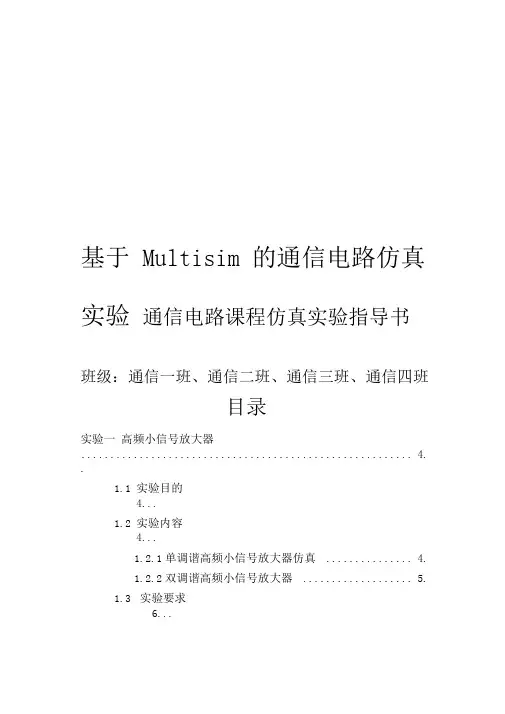

基于Multisim 的通信电路仿真实验通信电路课程仿真实验指导书班级：通信一班、通信二班、通信三班、通信四班目录实验一高频小信号放大器......................................................... 4. .1.1实验目的4...1.2实验内容4...1.2.1单调谐高频小信号放大器仿真 ............... 4.1.2.2双调谐高频小信号放大器................... 5.1.3 实验要求6...实验二高频功率放大器......................................................... 7. ..2.1实验目的7...2.2实验内容7...2.3实验要求9...实验三正反馈LC 振荡器......................................................... 1. .03.1实验目的1..0.3.2实验内容1..0.3.2.1电感三端式振荡器1..03.2.2电容三端式振荡器1..13.2.3克拉泼振荡器1..13.3实验要求1..2.实验四晶体振荡器1..3.4.1实验目的1..3.4.2实验内容1..3.4.3实验要求1..4.实验五低电平调制1..5.5.1实验目的1..5.5.2实验内容1..5.5.2.1二极管平衡电路调制1..55.2.2模拟乘法器调制电路1..65.3实验要求1..6.实验六高电平调制1..7.6.1实验目的...................................... 1..7.6.2实验内容...................................... 1..7.6.2.1集电极调幅电路 ........................... 1..76.2.2基极调幅电路............................. 1..8 6.3实验要求...................................... 1..8.实验七包络检波1..9.7.1实验目的...................................... 1..9.7.2实验内容...................................... 1..9.7.3实验要求...................................... 1..9.实验八同步检波2..0.8.1实验目的...................................... 2..0.8.2实验内容...................................... 2..0.8.2.1二极管平衡电路解调DSB ................... 2. 08.2.2模拟乘法器同步检波 ....................... 2..1 8.3实验要求...................................... 2..1.实验一高频小信号放大器1.1实验目的1、掌握高频小信号谐振电压放大器的电路组成与基本工作原理。

实验19 Multisim 数字电路仿真实验1.实验目的用Multisim 的仿真软件对数字电路进行仿真研究。

2.实验内容实验19.1 交通灯报警电路仿真交通灯故障报警电路工作要求如下：红、黄、绿三种颜色的指示灯在下 列情况下属正常工作，即单独的红灯指示、黄灯指示、绿灯指示及黄、绿灯 同时指示，而其他情况下均属于故障状态。

出故障时报警灯亮。

设字母R 、Y 、G 分别表示红、黄、绿三个交通灯，高电平表示灯亮， 低电平表示灯灭。

字母Z 表示报警灯，高电平表示报警。

则真值表如表 19.1所示。

逻辑表达式为：RY RG G Y R Z ++=若用与非门实现，则表达式可化为：RY RG G Y R Z ⋅⋅= Multisim 仿真设计图如图19.1所示：图19.1的电路图中分别用开关A 、B 、C 模拟控制红、黄、绿灯的亮暗，开关接向高电平时表示灯亮，接向低电平时表示灯灭。

用发光二极管LED1的亮暗模拟报警灯的亮暗。

另外用了一个5V 直流电源、一个7400四2输入与非门、一个7404六反相器、一个7420双4输入与非门、一个500表19.1LED_redLED1图19.1欧姆电阻。

在模拟实验中可以看出，当开关A、B、C中只有一个拨向高电平，以及B、C同时拨向高电平而A拨向低电平时报警灯不亮，其余情况下报警灯均亮。

实验19.2数字频率计电路仿真数字频率计电路(实验13.3)的工作要求如下：能测出某一未知数字信号的频率，并用数码管显示测量结果。

如果用2位数码管，则测量的最大频率是99Hz。

数字频率计电路Multisim仿真设计图如图19.2所示。

其电路结构是：用二片74LS90（U1和U2）组成BCD码100进制计数器，二个数码管U3和U4分别显示十位数和个位数。

四D触发器74LS175（U5）与三输入与非门7410（U6B）组成可自启动的环形计数器，产生闸门控制信号和计数器清0信号。

信号发生器XFG1产生频率为1Hz、占空比为50%的连续脉冲信号，信号发生器XFG2产生频率为1-99Hz（人为设置）、占空比为50%的连续脉冲信号作为被测脉冲。

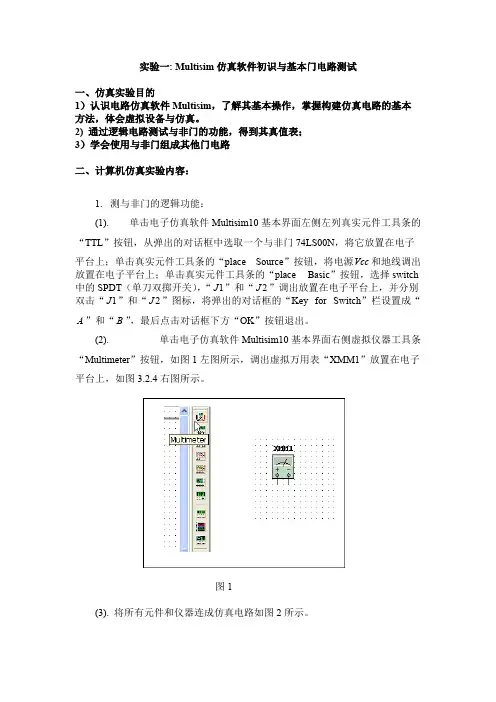

实验一: Multisim仿真软件初识与基本门电路测试一、仿真实验目的1）认识电路仿真软件Multisim，了解其基本操作，掌握构建仿真电路的基本方法，体会虚拟设备与仿真。

2) 通过逻辑电路测试与非门的功能，得到其真值表；3）学会使用与非门组成其他门电路二、计算机仿真实验内容：1. 测与非门的逻辑功能：(1). 单击电子仿真软件Multisim10基本界面左侧左列真实元件工具条的“TTL”按钮，从弹出的对话框中选取一个与非门74LS00N，将它放置在电子平台上；单击真实元件工具条的“place Source”按钮，将电源和地线调出Vcc放置在电子平台上；单击真实元件工具条的“place Basic”按钮，选择switch 中的SPDT（单刀双掷开关），“”和“”调出放置在电子平台上，并分别J1J2双击“”和“”图标，将弹出的对话框的“Key for Switch”栏设置成“J1J2A B”和“”，最后点击对话框下方“OK”按钮退出。

(2). 单击电子仿真软件Multisim10基本界面右侧虚拟仪器工具条“Multimeter”按钮，如图1左图所示，调出虚拟万用表“XMM1”放置在电子平台上，如图3.2.4右图所示。

图1(3). 将所有元件和仪器连成仿真电路如图2所示。

图2(4). 双击虚拟万用表图标“XMM1”，将出现它的放大面板，按下放大面板上的“电压”和“直流”两个按钮，将它用来测量直流电压如图3所示。

图3A B(5). 打开仿真开关，按表3.2.1所示，分别按动“”和“”键，使与非门的两个输入端为表中4 种情况，从虚拟万用表的放大面板上读出各种情况的直流电位，将它们填入表内，并将电位转换成逻辑状态填入表内。

表1：输入端输出端A B电位(V)逻辑状态0 05V2．用与非门组成其它功能门电路：(1). 用与非门组成或门：1). 根据摩根定律，或门的逻辑函数表达式可以写成：B A Q +=，因此，可以用三个与非门构成或门。

课程：Multisim实验报告班级：10电信本2班姓名： 6 2 2学号：*********教师：***实验一 负反馈放大器电路一． 负反馈放大器电路工作原理图1 带有电压串联负反馈的两级阻容耦合放大器图1所示为带有负反馈的两级阻容耦合放大电路，在电路中通过R13把输出电压引回到输入端，加在晶体管Q1的发射极上，在发射极电阻R6上形成反馈电压。

根据反馈的判断法可知，它属于电压串联负反馈。

1. 闭环电压放大倍数056211243122(//)/71201010100%f f D S o X Y R f R R R C C C RC R R R R R r Vu DivR U KU U mA V V π=====≥=++=±+ 其中 uf 1u u uA A A F =+ 式中，u A 为基本放大器（无反馈）的电压放大倍数，既开环电压放大倍数；1u u A F +为反馈深度，其大小决定了负反馈对放大器性能改善的程度。

2. 反馈系数6u 136F R R R =+ 3. 输入电阻 (1)if u u i R A F R =+式中，i R 为基本放大器的输入电阻。

4. 输出电阻1o of uo uR R A F =+ 式中，o R 为基本放大器的输出电阻；uo A 为基本放大器L R =∞时的电压放大倍数。

二． 实验现象（a ）无负反馈（b ）有负反馈图2 负反馈对放大器失真的改善（a ）中示波器输出信号失真较严重，通过开关Key=A 的闭合，（b ）中输出波形失真得到很明显的改善。

图3 未加负反馈时放大电路的幅频特性图4 加入负反馈放大电路的幅频特性引入负反馈后，放大电路总得通频带得到了展宽。

实验二 射极跟随器一． 射极跟随器工作原理图1 射极跟随器原理图1. 输入电阻i R43(1)()i be R r R R β=+++2. 输出电阻o R//be be o E r r R R ββ=≈式中，34E R R R =+。

竭诚为您提供优质文档/双击可除multisim仿真实验报告
篇一：multisim仿真实验报告
multisim仿真实验报告
3班刘鑫学号：20XX302660009
实验一单极放大电路
动态仿真一
动态仿真二
2.重新启动仿真波形
R=5.1k
R=330欧
篇二：multisim仿真实验报告
实验报告
—基于multisim的电子仿真设计
班级：卓越（通信）091班姓名：杨宝宝学号：6100209170辅导教师：陈素华徐晓玲
实验一基于multisim数字电路仿真实验
学生姓名：杨宝宝学号：6100209170专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：
一、实验目的
1.掌握虚拟仪器库中关于测试数字电路仪器的使用方法，入网数字信号发生器和逻辑分析仪的使用。

2.进一步(:multisim仿真实验报告)了解multisim仿真软件基本操作和分析方法。

二、实验内容
用数字信号发生器和逻辑分析仪测试74Ls138译码器逻辑功能。

三、实验原理
实验原理图如图所示：
四、实验步骤
1.在multisim软件中选择逻辑分析仪，字发生器和
74Ls138译码器；
2.数字信号发生器接138译码器地址端，逻辑分析仪接138译码器输出端。

并按规定连好译码器的其他端口。

3.点击字发生器，控制方式为循环，设置为加计数，频率设为1Khz，并设置显
学生姓名：杨宝宝学号：6100209170专业班级：卓越（通。

低频电子线路实验报告—基于Multisim的电子仿真设计班级：卓越（通信）091班姓名：杨宝宝学号：6100209170辅导教师：陈素华徐晓玲学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：实验一基于Multisim数字电路仿真实验一、实验目的1.掌握虚拟仪器库中关于测试数字电路仪器的使用方法，入网数字信号发生器和逻辑分析仪的使用。

2.进一步了解Multisim仿真软件基本操作和分析方法。

二、实验内容用数字信号发生器和逻辑分析仪测试74LS138译码器逻辑功能。

三、实验原理实验原理图如图所示：四、实验步骤1.在Multisim软件中选择逻辑分析仪，字发生器和74LS138译码器；学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：2.数字信号发生器接138译码器地址端，逻辑分析仪接138译码器输出端。

并按规定连好译码器的其他端口。

3.点击字发生器，控制方式为循环，设置为加计数，频率设为1KHz，并设置显示为二进制；点击逻辑分析仪设置频率为1KHz。

相关设置如下图学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：五、实验数据及结果逻辑分析仪显示图下图实验结果分析：由逻辑分析仪可以看到在同一个时序74LS138译码器的八个输出端口只有一个输出为低电平，其余为高电平.结合字发生器的输入，可知.在译码器的G1=1，G2A=0，G2B=0的情况下，输出与输入的关系如下表所示学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：当G1=1，G2A=0，G2B=0中任何一个输入不满足时，八个输出都为1六、实验总结通过本次实验，对Multisim的基本操作方法有了一个简单的了解。

实验19 Multisim模拟电路仿真实验1.实验目的（1）学习用Multisim实现电路仿真分析的主要步骤。

（2）用仿真手段对电路性能作较深入的研究。

2.预习内容对仿真电路需要测量的数据进行理论计算，以便将测量值与理论值进行对照。

3.实验内容实验19-1 基本单管放大电路的仿真研究射极电流负反馈放大电路的仿真电路如下图所示。

三极管的电流放大系数设置为60。

（1）调节R w，使V E=1.2V;（2）用“直流工作点分析”功能进行直流工作点分析，测量静态工作点，并与估算值比较；（3）用示波器观测输入、输出电压波形的幅度和相位关系，并测量电压放大倍数，与估算值比较；（4）用波特图仪观测幅频特性和相频特性，并测量电压放大倍数和带宽（测出下线截止频率和上限截止频率即可）；（5）用“交流分析”功能测量幅频特性和相频特性；（6）加大输入信号幅度，观测输出电压波形何时会出现失真，并用失真度分析仪测量信号的失真度；（7）设计测量输入电阻、输出电阻的方法并测量之。

（测输入电阻采用“加压求流法”，测输出电阻采用改变负载电阻测输出电压进而估算输出电阻的方法，即。

式中，U oO是输出端空载时的输出电压，U oL是接入负载R L时的输出电压。

输入信号频率选用1000H Z）。

（8）将去掉，将的值改为1.2kΩ，即静态工作点不变，重测电压放大倍数、上下限截止频率及输入电阻。

将测得的放大倍数、上下限截止频率和输入电阻进行列表对比，说明对这三个参数的影响。

实验结果如下：（1）静态直流工作点分析理论上，;;。

实际测量结果如下：;相对误差为0.018%；相对误差为0.018%；相对误差为2.698%；; 相对误差为0.061%；相对误差为0.029%；由此可见，静态工作点的理论预测值与实际测量值十分接近。

其中误差最大，其主要影响因素应当是根据模拟的参数设置，该三极管是实际三极管而并非理想三极管，在实际电流放大倍数方面与理论值有一定的误差。

multisim模拟仿真实验⼀、实验⽬的和要求(1)学习⽤multisim 进⾏模拟电路的设计仿真 (2)掌握⼏种常见的实⽤电路原理图⼆、实验内容和原理2.1测量放⼤电路仿真分析在multisim11中画出如下电路原理图。

如图所⽰为测量放⼤电路，采⽤两级放⼤，前级采⽤同相放⼤器，可以获得很⾼的输⼊阻抗；后级采⽤差动放⼤器，可获得⽐较⾼的共模抑制⽐，增强电路的抗⼲扰能⼒。

该电路常常作为传感器放⼤器或测量仪器的前端放⼤器，在微弱信号检测电路设计中应⽤⼴泛。

电路的电压放⼤倍数理论计算为)1(94367R R R R R A u++=将电路参数代⼊计算：630)101001001(10300=++=uA2.2电压-频率转换电路仿真分析给出⼀个控制电压，要求波形发⽣电路的振荡频率与控制电压成正⽐，这种通过改变输⼊电压的⼤⼩来改变输出波形频率，从⽽将电压参数转换成频率参量电路成为电压—频率转换电路（VCO ），⼜称压控振荡器。

在multisim11中创建如图所⽰的电压-频率转换电路的电路原理图。

电路中，U1是积分电路，U2是同相输⼊迟滞⽐较器，它起开关左右；U3是电压跟随电流，输⼊测试电压U1。

电路的输出信号的振荡频率与输⼊电压的函数关系为Zi CU R R U R T f 31421==2.3单电源功率放⼤电路仿真分析在许多电⼦仪器中，经常要求放⼤电路的输出机能够带动某种负载，这就要求放⼤电路有⾜够⼤的输出功率，这种电路通称为功率放⼤器，简称“功放”。

⼀般对功放电路的要求有：（1）根据负载要求提供所需要的输出功率；（2）功率要⾼（3）⾮线性失真要⼩（4）带负载的能⼒强。

根据上述这些要求，⼀般选⽤⼯作在甲⼄类的共射输出器构成互补对称功率放⼤电路。

单电源功放电路中指标计算公式如下：功率放⼤器的输出功率：Lo oR U P = 直流电源提供的直流功率：CO CC E I U P ?=电路效率：%100?=EoP P η实验电路原理图如下：2.4直流稳压电源仿真分析在所以电⼦电路和电⼦设备中，通常都需要电压稳定的直流电源供电。

Multisim电路仿真实验报告谢永全1 实验目的：熟悉电路仿真软件Multisim的功能，掌握使用Multisim进行输入电路、分析电路和仪表测试的方法。

2使用软件：NI Multisim student V12。

（其他版本的软件界面稍有不同）3 预习准备：提前安装软件熟悉其电路输入窗口和电路的编辑功能、考察其元件库中元件的分类方式、工具栏的定制方法、仪表的种类、电路的分析方法等；预习实验步骤，熟悉各部分电路。

4熟悉软件功能（1）了解窗口组成：主要组建包括:电路图编辑窗口、主菜单、元件库工具条、仪表工具条。

初步了解各部分的功能。

（2）初步定制：定制元件符号：Options|Global preferences，选择Components标签，将Symbol Standard区域下的元件符号改为DIN。

自己进一步熟悉全局定制Options|Global preferences窗口中各标签中的定制功能。

（3）工具栏定制：选择：View|Toolbars，从显示的菜单中可以选择显示或者隐藏某些工具栏。

通过显示隐藏各工具栏，体会其功能和工具栏的含义。

关注几个主要的工具栏：Standard（标准工具栏）、View（视图操作工具栏）、Main（主工具栏）、Components（元件工具栏）、Instruments （仪表工具栏）、Virtual（虚拟元件工具栏）、Simulation（仿真）、Simulation switch（仿真开关）。

（4）Multisim中的元件分类元件分两类：实际元件（有模型可仿真，有封装可布线）、虚拟元件（有模型只能仿真、没有封装不能布线）。

另有一类只有封装没有模型的元件，只能布线不能仿真。

在本实验中只进行仿真，因此电源、电阻、电容、电感等使用虚拟元件，二极管、三极管、运放和其他集成电路使用实际元件。

元件库的结构：元件库有三个：Master database（主库）、Corporate database（协作库）和User database（用户库）。
