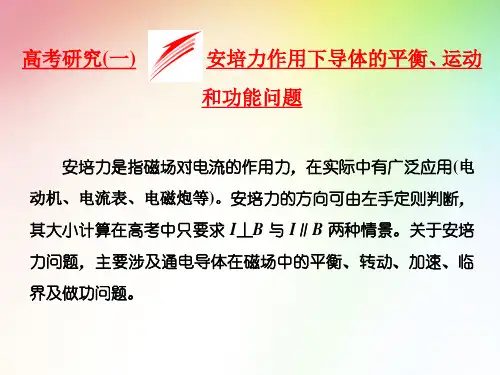

高中高考物理安培力作用下导体的平衡、运动和功能问题

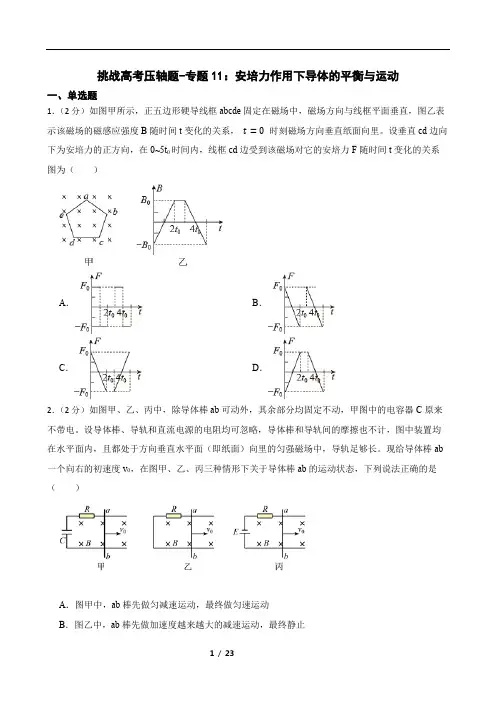

挑战高考压轴题-专题11：安培力作用下导体的平衡与运动一、单选题1．（2分）如图甲所示，正五边形硬导线框abcde固定在磁场中，磁场方向与线框平面垂直，图乙表示该磁场的磁感应强度B随时间t变化的关系，t=0时刻磁场方向垂直纸面向里。

设垂直cd边向下为安培力的正方向，在0~5t0时间内，线框cd边受到该磁场对它的安培力F随时间t变化的关系图为（）A．B．C．D．2．（2分）如图甲、乙、丙中，除导体棒ab可动外，其余部分均固定不动，甲图中的电容器C原来不带电。

设导体棒、导轨和直流电源的电阻均可忽略，导体棒和导轨间的摩擦也不计，图中装置均在水平面内，且都处于方向垂直水平面（即纸面）向里的匀强磁场中，导轨足够长。

现给导体棒ab 一个向右的初速度v0，在图甲、乙、丙三种情形下关于导体棒ab的运动状态，下列说法正确的是（）A．图甲中，ab棒先做匀减速运动，最终做匀速运动B．图乙中，ab棒先做加速度越来越大的减速运动，最终静止C．图丙中，ab棒先做初速度为v0变减速运动，然后做变加速运动，最终做匀速运动D．三种情形下导体棒ab最终都匀速3．（2分）如图所示，用轻绳将一条形磁铁竖直悬挂于O点，在其正下方的水平绝缘桌面上放置一铜质圆环。

现将磁铁从A处由静止释放，经过B、C到达最低处D，再摆到左侧最高处E，圆环始终保持静止，则磁铁（）A．从B到C的过程中，圆环中产生逆时针方向的电流（从上往下看）B．摆到D处时，圆环给桌面的压力小于圆环受到的重力C．从A到D和从D到E的过程中，圆环受到摩擦力方向相同D．在A，E两处的重力势能相等4．（2分）如图所示，两根金属导轨MN、PQ相互平行，上端接入一个定值电阻，构成U型导轨。

金属棒ab恰好能静止在导轨上并与两导轨始终保持垂直且接触良好，现在导轨所在空间加一垂直于导轨的匀强磁场，匀强磁场的磁感应强度从零开始随时间均匀增大，经一段时间后金属棒开始运动，从加磁场到金属棒开始运动的时间内，金属棒ab受力情况中（）A．安培力方向始终向上，安培力大小随时间均匀增大B．安培力方向始终向下，安培力大小保持不变C．摩擦力方向始终向上，摩擦力大小先减小后增大D．摩擦力方向始终向下，摩擦力大小保持不变5．（2分）如图所示，光滑水平面上存在有界匀强磁场，磁感应强度为B，质量为m、边长为a的正方形线框ABCD斜向穿进磁场，当AC刚进入磁场时速度为v，方向与磁场边界成45°角，若线框的总电阻为R，则（）A．线框穿进磁场过程中，线框中电流的方向为DCBAB．AC刚进入磁场时，线框中感应电流为2BavRC．AC刚进入磁场时，线框所受安培力为2B 2a2v RD．AC刚进入磁场时，CD两端电压为34Bav6．（2分）如图甲所示，在光滑绝缘水平面内，两条平行虚线间存在一匀强磁场，磁感应强度方向与水平面垂直，边长为l的正方形单匝金属线框abcd位于水平面内，cd边与磁场边界平行。

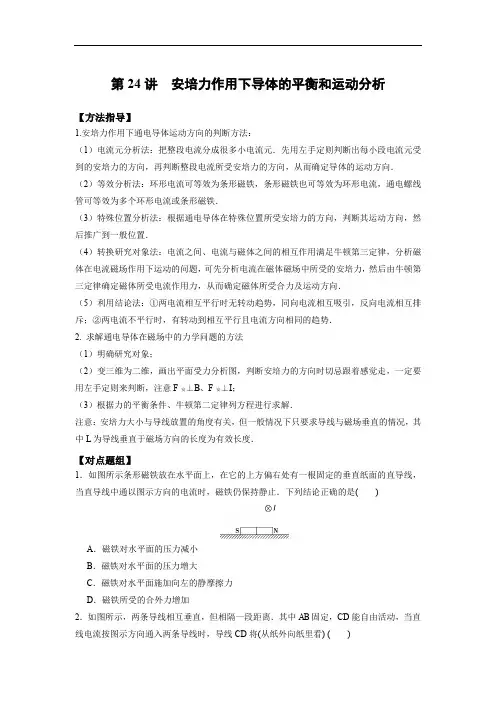

第24讲安培力作用下导体的平衡和运动分析【方法指导】1.安培力作用下通电导体运动方向的判断方法：（1）电流元分析法：把整段电流分成很多小电流元．先用左手定则判断出每小段电流元受到的安培力的方向，再判断整段电流所受安培力的方向，从而确定导体的运动方向．（2）等效分析法：环形电流可等效为条形磁铁，条形磁铁也可等效为环形电流，通电螺线管可等效为多个环形电流或条形磁铁．（3）特殊位置分析法：根据通电导体在特殊位置所受安培力的方向，判断其运动方向，然后推广到一般位置．（4）转换研究对象法：电流之间、电流与磁体之间的相互作用满足牛顿第三定律，分析磁体在电流磁场作用下运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律确定磁体所受电流作用力，从而确定磁体所受合力及运动方向．（5）利用结论法：①两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两电流不平行时，有转动到相互平行且电流方向相同的趋势．2. 求解通电导体在磁场中的力学问题的方法（1）明确研究对象；（2）变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，一定要用左手定则来判断，注意F安⊥B、F安⊥I；（3）根据力的平衡条件、牛顿第二定律列方程进行求解．注意：安培力大小与导线放置的角度有关，但一般情况下只要求导线与磁场垂直的情况，其中L为导线垂直于磁场方向的长度为有效长度．【对点题组】1．如图所示条形磁铁放在水平面上，在它的上方偏右处有一根固定的垂直纸面的直导线，当直导线中通以图示方向的电流时，磁铁仍保持静止．下列结论正确的是()A．磁铁对水平面的压力减小B．磁铁对水平面的压力增大C．磁铁对水平面施加向左的静摩擦力D．磁铁所受的合外力增加2．如图所示，两条导线相互垂直，但相隔一段距离．其中AB固定，CD能自由活动，当直线电流按图示方向通入两条导线时，导线CD将(从纸外向纸里看) ()A ．顺时针方向转动同时靠近导线AB B ．逆时针方向转动同时离开导线ABC ．顺时针方向转动同时离开导线ABD ．逆时针方向转动同时靠近导线AB3．如图所示，用两根轻细悬线将质量为m 、长为l 的金属棒ab 悬挂在c 、d 两处，置于匀强磁场内．当棒中通以从a 到b 的电流I 后，两悬线偏离竖直方向θ角而处于平衡状态．为了使棒平衡在该位置上，所需的磁场的最小磁感应强度的大小、方向为( )A.mgIl tan θ，竖直向上 B.mgIl tan θ，竖直向下 C.mgIl sin θ，平行悬线向下 D.mgIlsin θ，平行悬线向上 4．如图所示，质量m ＝0.1 kg 的导体棒静止于倾角为30°的斜面上，导体棒长度L ＝0.5 m ．通入垂直纸面向里的电流，电流大小I ＝2 A ，整个装置处于磁感应强度B ＝0.5 T ，方向竖直向上的匀强磁场中．求：(取g ＝10 m/s 2)(1)导体棒所受安培力的大小和方向； (2)导体棒所受静摩擦力的大小和方向．【高考题组】5.（2012·海南）图中装置可演示磁场对通电导线的作用.电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L 是置于导轨上并与导轨垂直的金属杆.当电磁铁线圈两端a 、b ，导轨两端e 、f ，分别接到两个不同的直流电源上时，L 便在导轨上滑动.下列说法正确的是( )A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动6．(2014·浙江)如图甲所示，两根光滑平行导轨水平放置，间距为L，其间有竖直向下的匀强磁场，磁感应强度为B.垂直于导轨水平对称放置一根均匀金属棒．从t＝0时刻起，棒上有如图乙所示的持续交变电流I，周期为T，最大值为I m，图甲中I所示方向为电流正方向．则金属棒()A．一直向右移动B．速度随时间周期性变化C．受到的安培力随时间周期性变化D．受到的安培力在一个周期内做正功7.（2011·课标全国）电磁轨道炮工作原理如图所示。

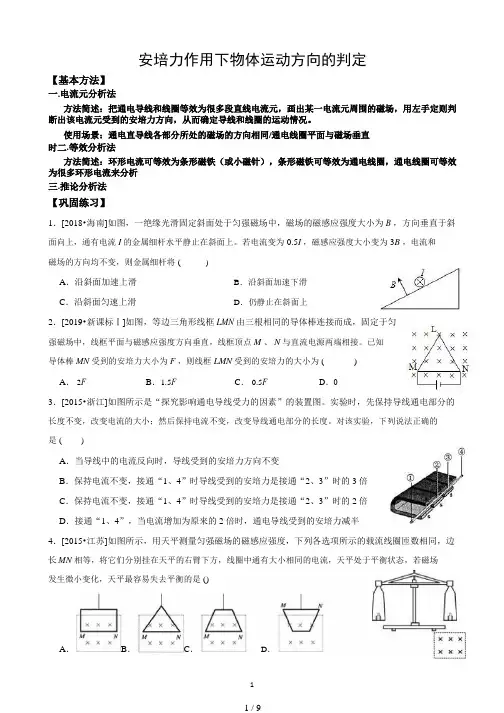

安培力作用下物体运动方向的判定【基本方法】一.电流元分析法方法简述：把通电导线和线圈等效为很多段直线电流元，画出某一电流元周围的磁场，用左手定则判断出该电流元受到的安培力方向，从而确定导线和线圈的运动情况。

使用场景：通电直导线各部分所处的磁场的方向相同/通电线圈平面与磁场垂直时二.等效分析法方法简述：环形电流可等效为条形磁铁（或小磁针），条形磁铁可等效为通电线圈，通电线圈可等效为很多环形电流来分析三.推论分析法【巩固练习】1．[2018•海南]如图，一绝缘光滑固定斜面处于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于斜面向上，通有电流 I 的金属细杆水平静止在斜面上。

若电流变为0.5I ，磁感应强度大小变为3B ，电流和磁场的方向均不变，则金属细杆将 ()A．沿斜面加速上滑B．沿斜面加速下滑C．沿斜面匀速上滑D．仍静止在斜面上2．[2019•新课标Ⅰ]如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点 M 、 N 与直流电源两端相接。

已知导体棒 MN 受到的安培力大小为 F ，则线框 LMN 受到的安培力的大小为()A．2F B．1.5F C．0.5F D．03．[2015•浙江]如图所示是“探究影响通电导线受力的因素”的装置图。

实验时，先保持导线通电部分的长度不变，改变电流的大小；然后保持电流不变，改变导线通电部分的长度。

对该实验，下列说法正确的是 ()A．当导线中的电流反向时，导线受到的安培力方向不变B．保持电流不变，接通“1、4”时导线受到的安培力是接通“2、3”时的 3 倍C．保持电流不变，接通“1、4”时导线受到的安培力是接通“2、3”时的 2 倍D．接通“1、4”，当电流增加为原来的 2 倍时，通电导线受到的安培力减半4．[2015•江苏]如图所示，用天平测量匀强磁场的磁感应强度，下列各选项所示的载流线圈匝数相同，边长MN 相等，将它们分别挂在天平的右臂下方，线圈中通有大小相同的电流，天平处于平衡状态，若磁场发生微小变化，天平最容易失去平衡的是 ()5．[2014•上海]如图，在磁感应强度为B的匀强磁场中，面积为S的矩形刚性导线框abcd可绕过ad边的固定轴 OO'转动，磁场方向与线框平面垂直。

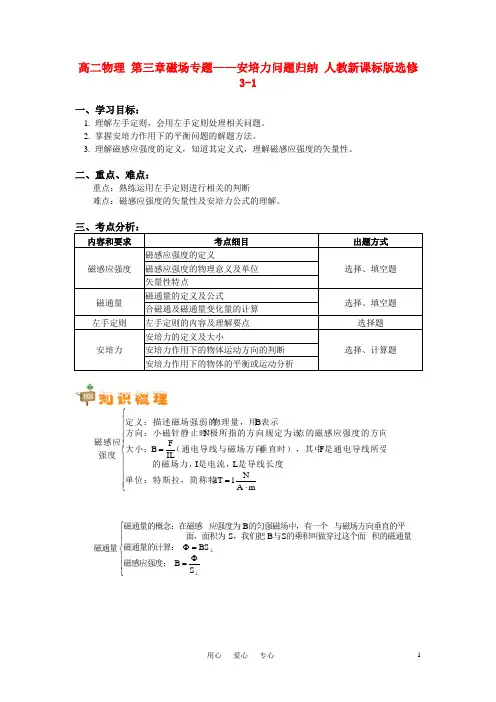

高二物理 第三章磁场专题——安培力问题归纳 人教新课标版选修3-1一、学习目标：1. 理解左手定则，会用左手定则处理相关问题。

2. 掌握安培力作用下的平衡问题的解题方法。

3. 理解磁感应强度的定义，知道其定义式，理解磁感应强度的矢量性。

二、重点、难点：重点：熟练运用左手定则进行相关的判断难点：磁感应强度的矢量性及安培力公式的理解。

三、考点分析：内容和要求 考点细目出题方式 磁感应强度磁感应强度的定义选择、填空题磁感应强度的物理意义及单位 矢量性特点磁通量 磁通量的定义及公式 选择、填空题 合磁通及磁通量变化量的计算 左手定则 左手定则的内容及理解要点 选择题 安培力 安培力的定义及大小选择、计算题安培力作用下的物体运动方向的判断 安培力作用下的物体的平衡或运动分析⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⋅==m A N 1T 1L I F ILFB N B ，单位：特斯拉，简称特是导线长度是电流，的磁场力，是通电导线所受垂直时），其中（通电导线与磁场方向大小：点的磁感应强度的方向极所指的方向规定为该方向：小磁针静止时表示物理量，用定义：描述磁场强弱的强度磁感应⎪⎪⎩⎪⎪⎨⎧Φ==Φ⊥⊥S B BS S B S B 磁感应强度：磁通量的计算：积的磁通量的乘积叫做穿过这个面与，我们把面，面积为与磁场方向垂直的平的匀强磁场中，有一个应强度为磁通量的概念：在磁感磁通量⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧=θ=θ=⊥⎪⎪⎩⎪⎪⎨⎧强磁场为有效长度，磁场为匀上述表达式中时，当角时，成与当时，当安培力的大小决定的平面和于推论：安培力总是垂直就是左手定则受安培力的方向，这是通电导线在磁场中所这时拇指所指的方向就四指指向电流的方向，感线从掌心进入，并使在同一个平面内，让磁垂直，并且都与手掌使拇指与其余四个手指判断方法：伸开左手，安培力的方向场中受的力安培力：通电导线在磁力用作的线导电通对场磁L 0F I //B sin BIL F I B BIL F I B I B知识点一：磁感应强度概念的理解：例1：关于磁感应强度，下列说法正确的是（ ）。

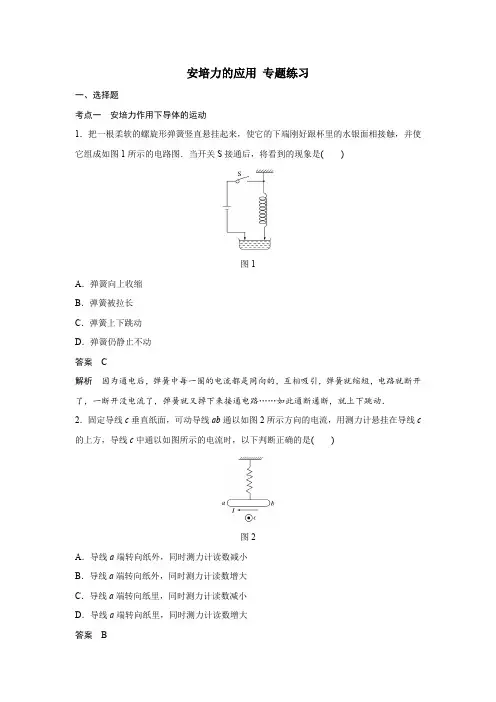

安培力的应用专题练习一、选择题考点一安培力作用下导体的运动1．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如图1所示的电路图．当开关S接通后，将看到的现象是()图1A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动答案C解析因为通电后，弹簧中每一圈的电流都是同向的，互相吸引，弹簧就缩短，电路就断开了，一断开没电流了，弹簧就又掉下来接通电路……如此通断通断，就上下跳动．2．固定导线c垂直纸面，可动导线ab通以如图2所示方向的电流，用测力计悬挂在导线c 的上方，导线c中通以如图所示的电流时，以下判断正确的是()图2A．导线a端转向纸外，同时测力计读数减小B．导线a端转向纸外，同时测力计读数增大C．导线a端转向纸里，同时测力计读数减小D．导线a端转向纸里，同时测力计读数增大答案B解析导线c中电流产生的磁场在右边平行纸面斜向左上，在左边平行纸面斜向左下，在ab左右两边各取一小电流元，根据左手定则，左边的电流元所受的安培力方向向外，右边的电流元所受安培力方向向里，知ab导线逆时针方向(从上向下看)转动．当ab导线转过90°后，两导线电流为同向电流，相互吸引，导致测力计的读数变大，故B正确，A、C、D 错误．3.如图3所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图示方向的电流(从右向左看沿逆时针方向)后，线圈的运动情况是()图3A．线圈向左运动B．线圈向右运动C．从上往下看顺时针转动D．从上往下看逆时针转动答案A解析将环形电流等效成小磁针，如图所示，根据异名磁极相互吸引知，线圈将向左运动，也可将左侧条形磁铁等效成环形电流，根据结论“同向电流相吸引，异向电流相排斥”也可判断出线圈向左运动，选A.4.通有电流的导线L1、L2处在同一平面(纸面)内，L1是固定的，L2可绕垂直纸面的固定光滑转轴O转动(O为L2的中心)，各自的电流方向如图4所示．下列哪种情况将会发生()图4A．因L2不受磁场力的作用，故L2不动B．因L2上、下两部分所受的磁场力平衡，故L2不动C．L2绕轴O按顺时针方向转动D．L2绕轴O按逆时针方向转动答案D解析由右手螺旋定则可知导线L1上方的磁场的方向为垂直纸面向外，且离导线L1的距离越远的地方，磁感应强度越弱，导线L2上的每一小部分受到的安培力方向水平向右，由于O点的下方磁场较强，则安培力较大，因此L2绕轴O按逆时针方向转动，D选项对．考点二安培力作用下的平衡5.如图5所示，一重为G1的通电圆环置于水平桌面上，圆环中电流方向为顺时针方向(从上往下看)，在圆环的正上方用轻绳悬挂一条形磁铁，磁铁的中心轴线通过圆环中心，磁铁的上端为N极，下端为S极，磁铁自身的重力为G2.则关于圆环对桌面的压力F和磁铁对轻绳的拉力F′的大小，下列关系中正确的是()图5A．F＞G1，F′＞G2B．F＜G1，F′＞G2C．F＜G1，F′＜G2D．F＞G1，F′＜G2答案D解析顺时针方向的环形电流可以等效为一个竖直放置的小磁针，由安培定则可知，小磁针的N极向下，S极向上，故与磁铁之间的相互作用力为斥力，所以圆环对桌面的压力F将大于圆环的重力G1，磁铁对轻绳的拉力F′将小于磁铁的重力G2，选项D正确．6．(多选)质量为m的金属细杆置于倾角为θ的光滑导轨上，导轨的宽度为d，若给细杆通以如图A、B、C、D所示的电流时，可能使杆静止在导轨上的是()答案AC解析A图中金属杆受重力、沿导轨向上的安培力和支持力，若重力沿导轨向下的分力与安培力相等，则二力平衡，故A正确．B图中金属杆受重力和导轨的支持力，二力不可能平衡，故B 错误．C 图中金属杆受重力、竖直向上的安培力和支持力，若重力与安培力相等，则二力平衡，不受支持力即可达到平衡，故C 正确．D 图中金属杆受重力、水平向左的安培力和支持力，三个力不可能达到平衡，故D 错误．7．(多选)如图6所示，一根通电的直导体棒放在倾斜的粗糙斜面上，置于图示方向的匀强磁场中，处于静止状态．现增大电流，导体棒仍静止，则在增大电流过程中，导体棒受到的摩擦力的大小变化情况可能是( )图6A ．一直增大B ．先减小后增大C ．先增大后减小D ．始终为零答案 AB解析 若F 安＜mg sin α，因安培力向上，则摩擦力向上，当F 安增大时，F f 减小到零，再向下增大；若F 安＞mg sin α，摩擦力向下，随F 安增大而一直增大；若F 安＝mg sin α，摩擦力为零，随F 安增大摩擦力向下一直增大．故选A 、B.8. (多选)如图7，质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O ′，并处于匀强磁场中．当导线中通以沿x 轴正方向的电流I ，且导线保持静止时，悬线与竖直方向夹角为θ.则磁感应强度方向和大小可能为( )图7A ．z 轴正方向，mg ILtan θ B ．y 轴正方向，mg IL C ．z 轴负方向，mg ILtan θ D ．沿悬线向下，mg ILsin θ 答案 BCD解析 磁感应强度方向为z 轴正方向时，根据左手定则，直导线所受安培力方向沿y 负方向，直导线不能平衡，所以A 错误；磁感应强度方向为y 轴正方向时，根据左手定则，直导线所受安培力方向沿z 轴正方向，根据平衡条件，当BIL 刚好等于mg 时，线的拉力为零，所以B ＝mg IL，所以B 正确； 磁感应强度方向为z 轴负方向时，根据左手定则，直导线所受安培力方向沿y 轴正方向，根据平衡条件BIL cos θ＝mg sin θ，所以B ＝mg ILtan θ，所以C 正确； 磁感应强度方向沿悬线向下，根据左手定则，直导线所受安培力方向垂直于线斜向上，根据平衡条件：F ＝mg sin θ，得：B ＝mg sin θIL，故D 正确． 9.一条形磁铁静止在斜面上，固定在磁铁中心的竖直上方的水平导线中通有垂直纸面向里的恒定电流，如图8所示．若将磁铁的N 极位置与S 极位置对调后，仍放在斜面上原来的位置，则磁铁对斜面的压力F 和摩擦力F f 的变化情况分别是( )图8A ．F 增大，F f 减小B ．F 减小，F f 增大C ．F 与F f 都增大D ．F 与F f 都减小答案 C解析 题图中电流与磁体间的磁场力为引力，若将磁极位置对调则相互作用力为斥力，再由受力分析可知选项C 正确．10．(多选)在同一光滑斜面上放同一导体棒，图9所示是两种情况的剖面图．它们所处空间有磁感应强度大小相等的匀强磁场，但方向不同，一次垂直斜面向上，另一次竖直向上，两次导体棒A 分别通有电流I 1和I 2，都处于静止平衡．已知斜面的倾角为θ，则( )图9A ．I 1∶I 2＝cos θ∶1B ．I 1∶I 2＝1∶1C ．导体棒A 所受安培力大小之比F 1∶F 2＝sin θ∶cos θD ．斜面对导体棒A 的弹力大小之比F N1∶F N2＝cos 2 θ∶1答案 AD解析 分别对导体棒受力分析，如图，利用平衡条件即可求解第一种情况：F 1＝BI 1L ＝mg sin θ，F N1＝mg cos θ解得：I 1＝mg sin θBL 第二种情况：F 2＝BI 2L ＝mg tan θ，F N2＝mg cos θ解得：I 2＝mg tan θBL所以F 1F 2＝BI 1L BI 2L ＝I 1I 2＝sin θtan θ＝cos θ，F N1F N2＝cos θ1cos θ＝cos 2 θ 可见，A 、D 正确，B 、C 错误．二、非选择题11．(安培力作用下的平衡)如图10所示，两平行金属导轨间的距离L ＝0.4 m ，金属导轨所在的平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B ＝0.5 T 、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E ＝4.5 V 、内阻r ＝0.5 Ω的直流电源．现把一个质量m ＝0.04 kg 的导体棒ab 放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R 0＝2.5 Ω，金属导轨电阻不计，g 取10 m/s 2.已知sin 37°＝0.6，cos 37°＝0.8，求：图10(1)通过导体棒的电流；(2)导体棒受到的安培力大小；(3)导体棒受到的摩擦力大小．答案 (1)1.5 A (2)0.3 N (3)0.06 N解析 (1)根据闭合电路欧姆定律I ＝E R 0＋r＝1.5 A. (2)导体棒受到的安培力F安＝BIL＝0.3 N.(3)导体棒受力分析如图，将重力正交分解F1＝mg sin 37°＝0.24 N，F1＜F安，根据平衡条件，mg sin 37°＋F f＝F安，解得F f＝0.06 N.12. (安培力作用下的运动)音圈电机是一种应用于硬盘、光驱等系统的特殊电动机，如图11是某音圈电机的原理示意图，它由一对正对的磁极和一个正方形刚性线圈构成，线圈边长为L，匝数为n，磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下，大小为B，区域外的磁场忽略不计．线圈左边始终在磁场外，右边始终在磁场内，前后两边在磁场内的长度始终相等，某时刻线圈中电流从P流向Q，大小为I.图11(1)求此时线圈所受安培力的大小和方向；(2)若此时线圈水平向右运动的速度大小为v，求安培力的功率．答案(1)nBIL方向水平向右(2)nBIL v解析(1)线圈前后两边所受安培力的合力为零，线圈所受的安培力即为右边所受的安培力，由安培力公式得F＝nBIL①由左手定则知方向水平向右(2)安培力的功率为P＝F·v②联立①②式解得P＝nBIL v13．(安培力与牛顿第二定律的结合)如图12所示，两根平行、光滑的斜金属导轨相距L＝0.1 m，与水平面间的夹角为θ＝37°，有一根质量为m＝0.01 kg的金属杆ab垂直导轨搭在导轨上，匀强磁场与导轨平面垂直，磁感应强度为B＝0.2 T，当杆中通以从b到a的电流时，杆可静止在导轨上，取g＝10 m/s2.(sin 37°＝0.6，cos 37°＝0.8)图12(1)求此时通过ab 杆的电流；(2)若保持其他条件不变，只是突然把磁场方向改为竖直向上，求此时杆的加速度． 答案 (1)3 A (2)1.2 m/s 2，方向沿导轨向下解析 (1)杆静止在导轨上，受力平衡，杆受到重力、导轨的支持力以及安培力，根据平衡条件得：BIL ＝mg sin θ，解得：I ＝mg sin θBL ＝0.01×10×0.60.2×0.1A ＝3 A. (2)若把磁场方向改为竖直向上，对杆受力分析，根据牛顿第二定律得：F 合＝mg sin θ－BIL cos θ＝mg sin θ－mg sin θcos θ＝ma解得：a ＝g sin θ－g sin θcos θ＝(10×0.6－10×0.6×0.8) m /s 2＝1.2 m/s 2，方向沿导轨向下．。

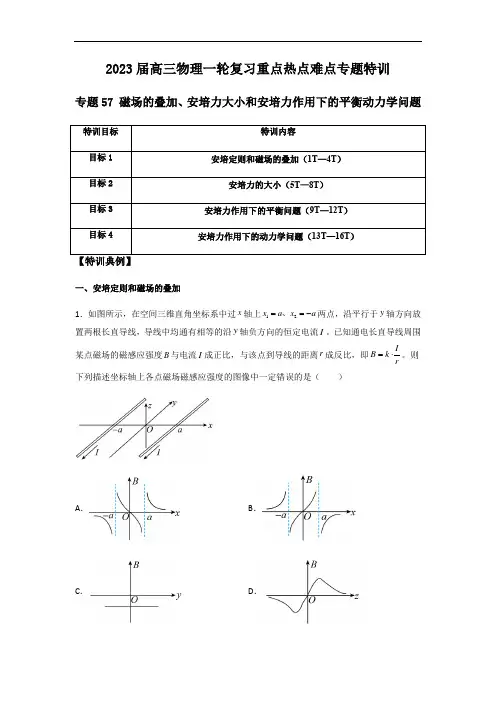

2023届高三物理一轮复习重点热点难点专题特训专题57 磁场的叠加、安培力大小和安培力作用下的平衡动力学问题特训目标 特训内容目标1 安培定则和磁场的叠加（1T —4T ）目标2 安培力的大小（5T —8T ） 目标3 安培力作用下的平衡问题（9T —12T ） 目标4安培力作用下的动力学问题（13T —16T ）一、安培定则和磁场的叠加1．如图所示，在空间三维直角坐标系中过x 轴上12x a x a ==-、两点，沿平行于y 轴方向放置两根长直导线，导线中均通有相等的沿y 轴负方向的恒定电流I 。

已知通电长直导线周围某点磁场的磁感应强度B 与电流I 成正比，与该点到导线的距离r 成反比，即IB k r=⋅。

则下列描述坐标轴上各点磁场磁感应强度的图像中一定错误的是（ ）A ．B ．C ．D ．【答案】C【详解】根据安培定则以及磁场的叠加可知，O 点的磁感应强度一定为零，图像C 一定错误； 在x 方向，在x <-a 范围内磁场方向沿-z 方向，在-a <x<0范围磁场方向沿+z 方向，在0<x <a 范围磁场方向沿-z 方向，在x >a 范围磁场方向沿+z 方向，若选择+z 方向为正方向，则图像可能为A ；若选择-z 方向为正方向，则图像可能为B ；沿z 轴方向，由叠加原理可知，O 点的磁场为零，无穷远处磁场也为零，则从O 点沿z 轴正向和负向，磁场应该先增强后减弱，则图D 正确。

此题选择错误的选项，故选C 。

2．两完全相同的通电圆线圈1、2平行放置，两圆线圈的圆心O 1、O 2的连线与圆面垂直，O 为O 1、O 2的连线的中点，如图所示。

当两圆线圈中通以方向、大小均相同的恒定电流时，O 1点的磁感应强度的大小为B 1；若保持线圈1中的电流以及线圈2中的电流大小不变，仅将线圈2中电流方向反向，O 1点的磁感应强度的大小为B 2。

则线圈1中的电流在O 2点和O 点产生的磁场的磁感应强度大小B 3、B 4一定有（ ）A ．B 3=122B B +，B 4=122B B - B ．B 3=122B B +，B 4＜122B B - C ．B 3=122B B -，B 4＜122B B - D ．B 3=122B B -，B 4＜122B B + 【答案】D【详解】当两圆环中电流方向相同时（设俯视逆时针方向的电流），则设两圆环在O 1点产生的磁场方向相同均向上，设大小分别为B 11和B 21，则O 1点的磁感应强度的大小为11121B B B =+①仅将线圈2中电流方向反向，O 1点的磁感应强度的大小为21121B B B =-②，①②两式相减解得12212B B B -=而线圈1中的电流在O 2点产生的磁场的磁感应强度大小123212B B B B -==由①②两式相加可得12112B B B +=因线圈1中的电流在O 1点的磁感应强度B 11一定大于在O 点的磁感应强度B 4，则111242B B B B +=>故选D 。

课前预习● 自我检测1. 某同学自制一电流表,其原理如图所示。

质量为m 的均匀细金属杆MN与一竖直悬挂的绝缘轻弹簧相连,弹簧的劲度系数为k，在矩形区域abcd内有匀强磁场,磁感应强度大小为B，方向垂直纸面向外.MN的右端连接一绝缘轻指针，可指示出标尺上的刻度。

MN的长度大于ab,当MN中没有电流通过且处于静止时，MN与矩形区域的ab边重合，且指针指在标尺的零刻度；当MN中有电流时，指针示数可表示电流强度.MN始终在纸面内且保持水平，重力加速度为g。

（1) 当电流表的示数为零时,求弹簧的伸长量;(2）为使电流表正常工作，判断金属杆MN中电流的方向；(3）若磁场边界ab的长度为L1，bc的长度为L2，此电流表的量程是多少？【答案】（2nBL Pg R mgk(2)M→N(3）21kLBL课堂讲练● 典例分析考点一安培力作用下的平衡问题【典例1】如图,一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0。

1 T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘。

金属棒通过开关与一电动势为12 V的电池相连，电路总电阻为2 Ω.已知开关断开时两弹簧的伸长量为0.5 cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3 cm.重力加速度大小取10 m/s2.判断开关闭合后金属棒所受安培力的方向,并求出金属棒的质量.【答案】安培力的方向竖直向下,金属棒的质量为0.01 kg式中，I是回路电流，L是金属棒的长度。

两弹簧各自再伸长了Δl2＝0.3 cm，由胡克定律和力的平衡条件得2k(Δl1＋Δl2)＝mg＋F③由欧姆定律有E＝IR④式中，E是电池的电动势，R是电路总电阻。

联立①②③④式，并代入题给数据得m＝0.01 kg。

⑤[易错提醒](1)本题中安培力的方向易判断错误。

（2)开关闭合后，弹簧的伸长量为(0.5＋0。

3）cm，不是0。

3 cm或(0。

一、安培力的大小1．安培力计算公式：当磁感应强度B的方向与导线方向成θ角时，F＝BIL sinθ。

这是一般情况下的安培力的表达式，以下是两种特殊情况：（1）磁场和电流垂直时：F＝BIL。

（2）磁场和电流平行时：F＝0。

磁场对磁铁一定有力的作用，而对电流不一定有力的作用。

当电流方向和磁感线方向平行时，通电导体不受安培力作用。

2．公式的适用范围：一般只适用于匀强磁场．对于非匀强磁场，仅适用于电流元。

3．弯曲通电导线的有效长度L：等于两端点所连直线的长度，相应的电流方向由始端指向末端，因为任意形状的闭合线圈，其有效长度L ＝0，所以通电后在匀强磁场中，受到的安培力的矢量和一定为零。

4．公式F＝BIL的适用条件：（1）B与L垂直；（2）匀强磁场或通电导线所在区域的磁感应强度的大小和方向相同；（3）安培力表达式中，若载流导体是弯曲导线，且与磁感应强度方向垂直，则L是指导线由始端指向末端的直线长度。

【题1】如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。

线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°。

流经导线的电流为I，方向如图中箭头所示。

导线段abcd所受到的磁场的作用力的合力A．方向沿纸面向上，大小为（2＋1）ILBB．方向沿纸面向上，大小为（2－1）ILBC．方向沿纸面向下，大小为（2＋1）ILBD．方向沿纸面向下，大小为（2－1）ILB【答案】A【解析】ad 间通电导线的有效长度为图中的虚线L ′＝（2＋1）L ，电流的方向等效为由a 沿直线流向d ，所以安培力的大小F ＝BIL ′＝（2＋1）ILB .根据左手定则可以判断，安培力方向沿纸面向上，选项A 正确。

【题2】如图，两根平行放置的长直导线a 和b 载有大小相同、方向相反的电流，a 受到的磁场力大小为F 1，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为F 2，则此时b 受到的磁场力大小变为A ．F 2B ．F 1－F 2C ．F 1＋F 2D ．2F 1－F 2 【答案】A【题3】如图所示，AC 是一个用长为L 的导线弯成的、以O 为圆心的四分之一圆弧，将其放置在与平面AOC 垂直的磁感应强度为B 的匀强磁场中。

习题课：安培力的应用[课时要求] 1.会用左手定则判断安培力的方向和导体的运动方向.2.会分析导体在安培力作用下的平衡问题.3.会结合牛顿第二定律求导体棒的瞬时加速度．一、安培力作用下导体运动方向的判断判断安培力作用下导体的运动方向，常有以下几种方法：(1)电流元法即把整段电流等效为多段直线电流元，运用左手定则判断出每小段电流元受安培力的方向，从而判断出整段电流所受合力的方向．(2)特殊位置法把电流或磁铁转到一个便于分析的特殊位置后再判断所受安培力方向，从而确定运动方向．(3)等效法环形电流和通电螺线管都可以等效成条形磁铁．条形磁铁也可以等效成环形电流或通电螺线管．通电螺线管也可以等效成很多匝的环形电流来分析．(4)利用结论法①两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两电流不平行时，有转动到相互平行且电流方向相同的趋势．(5)转换研究对象法因为电流之间，电流与磁体之间的相互作用满足牛顿第三定律．定性分析磁体在电流产生的磁场中的受力和运动时，可先分析电流在磁体的磁场中受到的安培力，然后由牛顿第三定律，再确定磁体所受电流的作用力．例1如图1所示，把一重力不计的通电直导线AB水平放在蹄形磁铁磁极的正上方，导线可以在空间自由运动，当导线通以图示方向电流I时，导线的运动情况是(从上往下看)()图1A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升判断导体在磁场中运动情况的常规思路,不管是电流还是磁体，对通电导体的作用都是通过磁场来实现的，因此，此类问题可按下面步骤进行分析：(1)确定导体所在位置的磁场分布情况.(2)结合左手定则判断导体所受安培力的方向.(3)由导体的受力情况判定导体的运动方向.二、安培力作用下导体的平衡1．分析安培力作用下导体平衡问题的解题步骤(1)明确研究对象；(2)先把立体图改画成平面图，并将题中的角度、电流的方向、磁场的方向标注在图上；(3)正确受力分析(包括安培力)，然后根据平衡条件：F合＝0列方程求解．2．分析求解安培力时需要注意的问题(1)首先画出通电导体所在处的磁感线的方向，再根据左手定则判断安培力方向；(2)安培力大小与导体放置的角度有关，但一般情况下只要求导体与磁场垂直的情况，其中L 为导体垂直于磁场方向的长度，为有效长度．例2如图2所示，PQ和MN为水平平行放置的金属导轨，相距L＝1 m．P、M间接有一个电动势为E＝6 V、内阻为r＝1 Ω的电源和一只滑动变阻器，导体棒ab跨放在导轨上，棒的质量为m＝0.2 kg，棒的中点用细绳经定滑轮与一物体相连(绳与棒垂直)，物体的质量为M ＝0.3 kg.棒与导轨的动摩擦因数为μ＝0.5(设最大静摩擦力与滑动摩擦力相等，导轨与棒的电阻不计，g取10 m/s2)，匀强磁场的磁感应强度B＝2 T，方向竖直向下，为了使物体保持静止，滑动变阻器连入电路的阻值不可能的是()图2A．2 Ω B．4 ΩC．5 Ω D．6 Ω例3如图3所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，金属棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是()图3A．金属棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小三、安培力和牛顿第二定律的综合例4如图4所示，光滑的平行导轨倾角为θ，处在磁感应强度为B的匀强磁场中，导轨中接入电动势为E、内阻为r的直流电源．电路中有一阻值为R的电阻，其余电阻不计，将质量为m、长度为L的导体棒由静止释放，求导体棒在释放瞬间的加速度的大小．图41. 两个相同的轻质铝环能在一个光滑的绝缘圆柱体上自由移动，设大小不同的电流按如图5所示的方向通入两铝环，则两环的运动情况是()图5A．都绕圆柱体转动B．彼此相向运动，且具有大小相等的加速度C．彼此相向运动，电流大的加速度大D．彼此背向运动，电流大的加速度大2. 如图6所示，两条导线相互垂直，但相隔一段距离．其中AB固定，CD能自由活动，当电流按图示方向通入两条导线时，导线CD将(从纸外向纸里看)()图6A．顺时针方向转动同时靠近导线ABB．逆时针方向转动同时离开导线ABC．顺时针方向转动同时离开导线ABD．逆时针方向转动同时靠近导线AB3. 如图7所示，条形磁铁平放于水平桌面上，在它的正中央上方固定一根直导线，导线与磁场垂直，现给导线中通以垂直于纸面向外的电流，则下列说法正确的是()图7A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁对桌面的压力不变D．以上说法都不对4．如图8所示，一根通电的直导体放在倾斜的粗糙斜面上，置于图示方向的匀强磁场中，处于静止状态．现增大电流，导体棒仍静止，则在增大电流过程中，导体棒受到的摩擦力的大小变化情况可能是()图8A．一直不变B．先减小后增大C．先增大后减小D．始终为零一、选择题(每小题列出的四个备选项中，只有一个是符合题目要求的)1．(2016·宁波效实中学期中)如图1所示为一种自动跳闸的闸刀开关，O是转动轴，A是绝缘手柄，C是闸刀卡口，M、N接电源线，闸刀处于垂直纸面向里、B＝1 T的匀强磁场中，CO 间的距离为10 cm，当磁场力为0.2 N时，闸刀开关会自动跳开．则要使闸刀开关能跳开，CO中通过的电流的大小和方向为()图1A．电流方向C→O B．电流方向O→CC．电流大小为1 A D．电流大小为0.5 A2. 把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如图2所示的电路．当开关S接通后，将看到的现象是()图2A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动3．如图3所示通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图所示，ab边与NM平行．关于MN的磁场对线框的作用，下列叙述正确的是()图3A．线框四条边所受的安培力方向相同B．线框四条边所受的安培力大小相同C．线框所受安培力的合力向左D．线框所受安培力的合力向右4. 如图4所示，一重为G1的通电圆环置于水平桌面上，圆环中电流方向为顺时针方向(从上往下看)，在圆环的正上方用轻绳悬挂一条形磁铁，磁铁的中心轴线通过圆环中心，磁铁的上端为N极，下端为S极，磁铁自身的重力为G2.则关于圆环对桌面的压力F和磁铁对轻绳的拉力F′的大小，下列关系中正确的是()图4A．F＞G1，F′＞G2B．F＜G1，F′＞G2C．F＜G1，F′＜G2D．F＞G1，F′＜G25．(2016·浙江4月考试) 法拉第电动机原理如图5所示．条形磁铁竖直固定在圆形水银槽中心，N极向上．一根金属杆斜插在水银中，杆的上端与固定在水银槽圆心正上方的铰链相连．电源负极与金属杆上端相连，与电源正极连接的导线插入水银中．从上往下看，金属杆()图5A．向左摆动B．向右摆动C．顺时针转动D．逆时针转动6. 如图6所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图示方向的电流(从右向左看沿逆时针方向)后，线圈的运动情况是()图6A．线圈向左运动B．线圈向右运动C．从上往下看顺时针转动D．从上往下看逆时针转动7. 通有电流的导线L1、L2处在同一平面(纸面)内，L1是固定的，L2可绕垂直纸面的固定转轴O转动(O为L2的中心)，各自的电流方向如图7所示．下列哪种情况将会发生()图7A．因L2不受磁场力的作用，故L2不动B．因L2上、下两部分所受的磁场力平衡，故L2不动C．L2绕轴O按顺时针方向转动D．L2绕轴O按逆时针方向转动8．如图8所示，质量为m的导体棒ab垂直圆弧形金属导轨MN、PQ放置，导轨下端接有电源，导体棒与导轨接触良好，不计一切摩擦．现欲使导体棒静止在导轨上，则下列方法可行的是()图8A．施加一个沿ab方向的匀强磁场B．施加一个沿ba方向的匀强磁场C．施加一个竖直向下的匀强磁场D．施加一个竖直向上的匀强磁场9．如图9所示，通电导体棒静止于水平导轨上，棒的质量为m，长为l，通过的电流大小为I且垂直纸面向里，匀强磁场的磁感应强度B的方向与导轨平面成θ角，则导体棒受到的()图9A．安培力大小为BIl B．安培力大小为BIl sin θC．摩擦力大小为BIl cos θD．支持力大小为mg－BIl cos θ10．如图10所示，两根间距为d的平行光滑金属导轨间接有电源，电动势为E，导轨平面与水平面间的夹角θ＝30°.金属杆ab垂直于导轨放置，导轨与金属杆接触良好，整个装置处于磁感应强度为B的匀强磁场中．当磁场方向垂直导轨平面向上时，金属杆ab刚好处于静止状态．要使金属杆能沿导轨向上运动，可以采取的措施是()图10A．减小磁感应强度BB．将滑动变阻器触头P向左移C．增大导轨平面与水平面间的夹角θD．将电源正负极对调使金属杆中的电流方向改变二、非选择题11．如图11所示，PQ和MN为水平、平行放置的金属导轨，相距1 m，导体棒ab跨放在导轨上，导体棒的质量m＝0.2 kg，导体棒的中点用细绳经滑轮与物体相连，物体质量M＝0.3 kg，g取10 m/s2.导体棒与导轨间的动摩擦因数μ＝0.5.匀强磁场的磁感应强度B＝2 T，方向竖直向下，为了使物体匀速上升，应在导体棒中通入多大的电流？方向如何？图1112．如图12所示，两平行金属导轨间的距离L＝0.4 m，金属导轨所在的平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B＝0.5 T、方向垂直于导轨所在平面向上的匀强磁场．金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.5 Ω的直流电源．现把一个质量m ＝0.04 kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R0＝2.5 Ω，金属导轨电阻不计，g取10 m/s2.已知sin 37°＝0.6，cos 37°＝0.8，求：图12(1)通过导体棒的电流；(2)导体棒受到的安培力大小；(3)导体棒受到的摩擦力大小．习题课：安培力的应用[课时要求] 1.会用左手定则判断安培力的方向和导体的运动方向.2.会分析导体在安培力作用下的平衡问题.3.会结合牛顿第二定律求导体棒的瞬时加速度．一、安培力作用下导体运动方向的判断判断安培力作用下导体的运动方向，常有以下几种方法：(1)电流元法即把整段电流等效为多段直线电流元，运用左手定则判断出每小段电流元受安培力的方向，从而判断出整段电流所受合力的方向．(2)特殊位置法把电流或磁铁转到一个便于分析的特殊位置后再判断所受安培力方向，从而确定运动方向．(3)等效法环形电流和通电螺线管都可以等效成条形磁铁．条形磁铁也可以等效成环形电流或通电螺线管．通电螺线管也可以等效成很多匝的环形电流来分析．(4)利用结论法①两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两电流不平行时，有转动到相互平行且电流方向相同的趋势．(5)转换研究对象法因为电流之间，电流与磁体之间的相互作用满足牛顿第三定律．定性分析磁体在电流产生的磁场中的受力和运动时，可先分析电流在磁体的磁场中受到的安培力，然后由牛顿第三定律，再确定磁体所受电流的作用力．例1如图1所示，把一重力不计的通电直导线AB水平放在蹄形磁铁磁极的正上方，导线可以在空间自由运动，当导线通以图示方向电流I时，导线的运动情况是(从上往下看)()图1A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升答案 C解析如图所示，将导线AB分成左、中、右三部分．中间一段开始时电流方向与磁场方向一致，不受力；左端一段所在处的磁场方向斜向上，根据左手定则其受力方向向外；右端一段所在处的磁场方向斜向下，受力方向向里．当转过一定角度时，中间一段电流不再与磁场方向平行，由左手定则可知其受力方向向下，所以从上往下看导线将一边逆时针方向转动，一边向下运动，C 选项正确．判断导体在磁场中运动情况的常规思路,不管是电流还是磁体，对通电导体的作用都是通过磁场来实现的，因此，此类问题可按下面步骤进行分析：(1)确定导体所在位置的磁场分布情况.(2)结合左手定则判断导体所受安培力的方向.(3)由导体的受力情况判定导体的运动方向.二、安培力作用下导体的平衡1．分析安培力作用下导体平衡问题的解题步骤(1)明确研究对象；(2)先把立体图改画成平面图，并将题中的角度、电流的方向、磁场的方向标注在图上；(3)正确受力分析(包括安培力)，然后根据平衡条件：F合＝0列方程求解．2．分析求解安培力时需要注意的问题(1)首先画出通电导体所在处的磁感线的方向，再根据左手定则判断安培力方向；(2)安培力大小与导体放置的角度有关，但一般情况下只要求导体与磁场垂直的情况，其中L 为导体垂直于磁场方向的长度，为有效长度．例2如图2所示，PQ和MN为水平平行放置的金属导轨，相距L＝1 m．P、M间接有一个电动势为E＝6 V、内阻为r＝1 Ω的电源和一只滑动变阻器，导体棒ab跨放在导轨上，棒的质量为m＝0.2 kg，棒的中点用细绳经定滑轮与一物体相连(绳与棒垂直)，物体的质量为M ＝0.3 kg.棒与导轨的动摩擦因数为μ＝0.5(设最大静摩擦力与滑动摩擦力相等，导轨与棒的电阻不计，g取10 m/s2)，匀强磁场的磁感应强度B＝2 T，方向竖直向下，为了使物体保持静止，滑动变阻器连入电路的阻值不可能的是()图2A ．2 ΩB ．4 ΩC ．5 ΩD ．6 Ω答案 D解析 对导体棒，若安培力大于拉力，由平衡条件，BI max L ＝μmg ＋Mg ，解得I max ＝2 A ，由闭合电路欧姆定律，滑动变阻器连入电路的阻值最小值为2 Ω；若安培力小于拉力，由平衡条件得，BI min L ＋μmg ＝Mg ，解得I min ＝1 A ，由闭合电路欧姆定律，滑动变阻器连入电路的阻值最大值为5 Ω；所以滑动变阻器连入电路的阻值不可能是6 Ω，选项D 正确．例3 如图3所示，金属棒MN 两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，金属棒中通以由M 向N 的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是( )图3A ．金属棒中的电流变大，θ角变大B ．两悬线等长变短，θ角变小C ．金属棒质量变大，θ角变大D ．磁感应强度变大，θ角变小答案 A解析 选金属棒MN 为研究对象，其受力情况如图所示．根据平衡条件及三角形知识可得tan θ＝BIL mg，所以当金属棒中的电流I 、磁感应强度B 变大时，θ角变大，选项A 正确，选项D 错误；当金属棒质量m 变大时，θ角变小，选项C 错误； θ角的大小与悬线长短无关，选项B 错误．三、安培力和牛顿第二定律的综合例4 如图4所示，光滑的平行导轨倾角为θ，处在磁感应强度为B 的匀强磁场中，导轨中接入电动势为E 、内阻为r 的直流电源．电路中有一阻值为R 的电阻，其余电阻不计，将质量为m 、长度为L 的导体棒由静止释放，求导体棒在释放瞬间的加速度的大小．图4答案 g sin θ－BEL cos θm (R ＋r )解析 对导体棒受力分析如图所示，导体棒受重力mg 、支持力F N 和安培力F ，由牛顿第二定律得：mg sin θ－F cos θ＝ma ① F ＝BIL ②I ＝E R ＋r③ 由①②③式可得a ＝g sin θ－BEL cos θm (R ＋r ).1. 两个相同的轻质铝环能在一个光滑的绝缘圆柱体上自由移动，设大小不同的电流按如图5所示的方向通入两铝环，则两环的运动情况是( )图5A ．都绕圆柱体转动B ．彼此相向运动，且具有大小相等的加速度C ．彼此相向运动，电流大的加速度大D ．彼此背向运动，电流大的加速度大答案 B2. 如图6所示，两条导线相互垂直，但相隔一段距离．其中AB固定，CD能自由活动，当电流按图示方向通入两条导线时，导线CD将(从纸外向纸里看)()图6A．顺时针方向转动同时靠近导线ABB．逆时针方向转动同时离开导线ABC．顺时针方向转动同时离开导线ABD．逆时针方向转动同时靠近导线AB答案 D解析(1)根据电流元分析法，把导线CD等效成CO、OD两段导线．由安培定则画出CO、OD所在位置由AB导线中电流所产生的磁场方向，由左手定则可判断CO、OD受力如图甲所示，可见导线CD逆时针转动．(2)由特殊位置分析法，让CD逆时针转动90°，如图乙所示，并画出CD此时位置AB导线中电流所产生的磁场的磁感线分布，据左手定则可判断CD受力垂直于纸面向里，可见导线CD 靠近导线AB，故D选项正确．3. 如图7所示，条形磁铁平放于水平桌面上，在它的正中央上方固定一根直导线，导线与磁场垂直，现给导线中通以垂直于纸面向外的电流，则下列说法正确的是()图7A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁对桌面的压力不变D．以上说法都不对答案 A解析本题直接判断通电导线对磁铁的作用力不是很方便，可以先判断磁铁对通电导线的作用力的方向．由左手定则可判断出通电导线受到磁铁竖直向下的安培力作用，由牛顿第三定律可知，通电导线对磁铁有竖直向上的反作用力．对磁铁受力分析，易知磁铁对桌面的压力减小．4．如图8所示，一根通电的直导体放在倾斜的粗糙斜面上，置于图示方向的匀强磁场中，处于静止状态．现增大电流，导体棒仍静止，则在增大电流过程中，导体棒受到的摩擦力的大小变化情况可能是()图8A．一直不变B．先减小后增大C．先增大后减小D．始终为零答案 B解析若F安＜mg sin α，因安培力向上，则摩擦力向上，当F安增大时，F f减小到零，再向下增大，若F安＞mg sin α，摩擦力向下，随F安增大而一直增大，故正确答案为B.一、选择题(每小题列出的四个备选项中，只有一个是符合题目要求的)1．(2016·宁波效实中学期中)如图1所示为一种自动跳闸的闸刀开关，O是转动轴，A是绝缘手柄，C是闸刀卡口，M、N接电源线，闸刀处于垂直纸面向里、B＝1 T的匀强磁场中，CO 间的距离为10 cm，当磁场力为0.2 N时，闸刀开关会自动跳开．则要使闸刀开关能跳开，CO中通过的电流的大小和方向为()图1A．电流方向C→O B．电流方向O→CC．电流大小为1 A D．电流大小为0.5 A答案 B解析根据左手定则，当通以O到C方向的电流时，受到的安培力向左，安培力为0.2 N时，由F＝BIL得电流为2 A．故选B.2. 把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如图2所示的电路．当开关S接通后，将看到的现象是()图2A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动答案 C解析因为通电后，弹簧中每一圈之间的电流是同向的，互相吸引，弹簧就缩短，电路就断开了，一断开没电流了，弹簧就又掉下来接通电路……如此通断通断，就上下跳动．3．如图3所示通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图所示，ab边与NM平行．关于MN的磁场对线框的作用，下列叙述正确的是()图3A．线框四条边所受的安培力方向相同B．线框四条边所受的安培力大小相同C．线框所受安培力的合力向左D．线框所受安培力的合力向右答案 C解析直导线中的电流方向由M到N，根据安培定则，导线右侧区域磁感应强度方向向里，根据左手定则，ab边受向左的安培力，bc边受到向上的安培力，cd边受到向右的安培力，ad边受到向下的安培力，方向不同，故A错误；离MN越远的位置，磁感应强度越小，故根据安培力公式F＝BIL，ab边受到的安培力大于cd边，bc边受到的安培力等于ad边受到的安培力，线框所受安培力的合力向左．故B、D错误，C正确．4. 如图4所示，一重为G1的通电圆环置于水平桌面上，圆环中电流方向为顺时针方向(从上往下看)，在圆环的正上方用轻绳悬挂一条形磁铁，磁铁的中心轴线通过圆环中心，磁铁的上端为N极，下端为S极，磁铁自身的重力为G2.则关于圆环对桌面的压力F和磁铁对轻绳的拉力F′的大小，下列关系中正确的是()图4A．F＞G1，F′＞G2B．F＜G1，F′＞G2C．F＜G1，F′＜G2D．F＞G1，F′＜G2答案 D解析顺时针方向的环形电流可以等效为一个竖直放置的小磁针，由安培定则可知，“小磁针”的N极向下，S极向上，故与磁铁之间的相互作用力为斥力，所以圆环对桌面的压力F 将大于圆环的重力G1，磁铁对轻绳的拉力F′将小于磁铁的重力G2，选项D正确．5．(2016·浙江4月考试) 法拉第电动机原理如图5所示．条形磁铁竖直固定在圆形水银槽中心，N极向上．一根金属杆斜插在水银中，杆的上端与固定在水银槽圆心正上方的铰链相连．电源负极与金属杆上端相连，与电源正极连接的导线插入水银中．从上往下看，金属杆()图5A．向左摆动B．向右摆动C．顺时针转动D．逆时针转动答案 D解析根据左手定则可知，金属杆所受安培力将会使其逆时针转动．6. 如图6所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图示方向的电流(从右向左看沿逆时针方向)后，线圈的运动情况是()图6A．线圈向左运动B．线圈向右运动C．从上往下看顺时针转动D．从上往下看逆时针转动答案 A解析将环形电流等效成小磁针，如图所示，根据异名磁极相互吸引知，线圈将向左运动，也可将左侧条形磁铁等效成环形电流，根据结论“同向电流相吸引，异向电流相排斥”也可判断出线圈向左运动，选A.7. 通有电流的导线L1、L2处在同一平面(纸面)内，L1是固定的，L2可绕垂直纸面的固定转轴O转动(O为L2的中心)，各自的电流方向如图7所示．下列哪种情况将会发生()图7A．因L2不受磁场力的作用，故L2不动B．因L2上、下两部分所受的磁场力平衡，故L2不动C．L2绕轴O按顺时针方向转动D．L2绕轴O按逆时针方向转动答案 D解析由右手螺旋定则可知导线L1上方的磁场的方向为垂直纸面向外，且离导线L1的距离越远的地方，磁感应强度越弱，导线L2上的每一小部分受到的安培力方向水平向右，由于O 点的下方磁场较强，则安培力较大，因此L2绕轴O按逆时针方向转动，D选项对．8．如图8所示，质量为m的导体棒ab垂直圆弧形金属导轨MN、PQ放置，导轨下端接有电源，导体棒与导轨接触良好，不计一切摩擦．现欲使导体棒静止在导轨上，则下列方法可行的是()图8A．施加一个沿ab方向的匀强磁场B．施加一个沿ba方向的匀强磁场C．施加一个竖直向下的匀强磁场D．施加一个竖直向上的匀强磁场答案 C解析施加一个沿ab方向的匀强磁场或ba方向的匀强磁场，导体棒都不受安培力，不可能静止在导轨上，则A、B错；由b看向a时，施加一个竖直向下的匀强磁场，由左手定则可。

微专题49 通电导线在安培力作用下的平衡与运动【核心考点提示】1.安培力的方向(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内.让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.(2)两平行的通电直导线间的安培力：同向电流互相吸引，异向电流互相排斥.(3)注意问题：磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向决定的平面.2.安培力的大小当磁感应强度B的方向与导线方向成θ角时，F＝ILB sin θ，这是一般情况下的安培力的表达式，以下是两种特殊情况：(1)当磁场与电流垂直时，安培力最大，F max＝ILB.(2)当磁场与电流平行时，安培力等于零.3.安培力作用下导体运动方向的判断方法环形电流小磁针条形磁铁通电螺线管多个环形电流定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向【经典例题选讲】【例题1】(2018·天津市月考)正五边形abcde导体框，其单位长度的电阻值为ρ，现将正五边形导体框置于如图所示的匀强磁场中，磁感应强度的大小为B，用不计电阻的导线将导体框连接在电动势为E且不计内阻的电源两端，则下列关于导体框所受的安培力的描述正确的是(A)A ．安培力的大小为5EB 4ρ，方向竖直向上 B ．安培力的大小为5EB 4ρ，方向竖直向下 C ．安培力的大小为2EB ρ，方向竖直向下 D ．安培力的大小为2EB ρ，方向竖直向上 [解析] 由图可知，电路接通后流过导体框的电流方向为ae 及abcde ，假设导体框每边长为L ，由欧姆定律可得ae 边的电流大小为I 1＝E Lρ，流过abcde 的电流大小为I 2＝E 4Lρ；在磁场中ae 及abcde 的等效长度均为L ，由左手定则可知ae 和abcde 所受的安培力方向均竖直向上，则导体框所受的安培力大小为F ＝BI 1L ＋BI 2L ＝5EB 4ρ，选项A 正确。

第1章安培力与洛伦兹力学案第1节 安培力及其应用 .............................................................................................. - 1 -第2节 洛伦兹力........................................................................................................ - 11 -第3节 洛伦兹力的应用 ............................................................................................ - 21 - 章末复习 ....................................................................................................................... - 30 -第1节 安培力及其应用学习目标：1.[物理观念]知道安培力的定义及安培力大小的决定因素。

2.[科学思维]知道左手定则，并会用它判定安培力的方向。

3.[科学思维]会用F ＝IlB 计算B 与I 垂直情况下的安培力。

4.[科学态度与责任]知道电流计的基本构造及其测电流大小和方向的基本原理。

阅读本节教材，回答第3页“问题”并梳理必要知识点。

教材P 3问题提示：安倍力的大小与磁感应强度、通电电流的大小、通电导线的长短及通电导线的放置方式有关；安倍力的方向可根据左手定则判断。

一、安培力1．定义：物理学中，将磁场对通电导线的作用力称为安培力。

2．方向：用左手定则判断。

判断方法：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线垂直穿过手心，四指指向电流的方向，此时拇指所指的方向即为所受安培力的方向。

导体棒切割磁感线问题分类解析电磁感应中，“导体棒”切割磁感线问题是高考常见命题。

解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。

导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等，现分别举例分析。

一、导体棒匀速运动导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。

例1. 如图1所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3Ω的电阻。

导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用于以速度v＝4.0m/s向左做匀速运动时，试求：图1（1）电阻R 中的电流强度大小和方向；（2）使金属棒做匀速运动的拉力；（3）金属棒ab 两端点间的电势差；（4）回路中的发热功率。

解析：金属棒向左匀速运动时，等效电路如图2所示。

在闭合回路中，金属棒cd 部分相当于电源，内阻r cd ＝hr ，电动势E cd ＝Bhv 。

图2（1）根据欧姆定律，R 中的电流强度为I E R r Bhv R hrcd cd =+=+=0.4A ，方向从N 经R 到Q 。

（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为F ＝F 安＝BIh ＝0.02N 。

（3）金属棒ab 两端的电势差等于U ac 、U cd 与U db 三者之和，由于U cd ＝E cd －Ir cd ，所以U ab ＝E ab －Ir cd ＝BLv －Ir cd ＝0.32V 。

安培力作用下物体受力和运动情况的判断安培力作用下物体受力和运动情况的判断电流元法：导线所在位置的磁场可能比较复杂，不能马上用左手定则作出判断，这时可把整段导线分为多段直线电流元，先用左手定则判断每段电流元受力的方向，再判断整段导线所受合力的方向．特殊位置法：通过转动通电导线到某个便于分析的位置来判断导线所受的安培力．等效法：环形电流可以等效为小磁针，通电螺线管可以等效为条形磁铁．利用结论法：利用两平行直导线的相互作用规律，两平行直线电流在相互作用过程中，无转动趋势，同向电流相互吸引，反向电流互相排斥；两不平行直线电流相互作用时，有转到平行且电流方向相同的趋势．［例1］画出下图通电导线棒ab所受的安培力方向．（图中箭头方向为磁感线的方向）解题方法：判断安培力方向&#0;&#0;程序法．安培力的方向总是既与磁场方向垂直，又与电流方向垂直，也就是说安培力的方向总是垂直于磁场和电流所决定的平面．因此，在判断安培力方向时，应遵循如下程序分析：①确定磁场与电流所决定的平面；②根据安培力与这个平面垂直，知道安培力方向一定在与该平面垂直的方向上．依据左手定则，具体确定安培力朝哪个方向．解析：题目所给的图是立体图，如果直接把ab棒受到的安培力画在立体图上则较为抽象．为了直观，一般画成平面图，对上图中的各个图从外向内看的正视平面图如下图所示（此时导体ab是一个横截面图，×表示电流向里，⊙表示电流向外）点评：（1）在判定安培力方向或进行受力分析画示意图时，如果题目涉及的图形为立体图，在标安培力方向或画受力图时，一般要把立体图转换为平面图处理；［例2］如图，两条导线相互垂直，但相隔一段距离．其中AB固定，另一条CD能自由活动，当直线电流按图示方向通入两条导线时，导线CD将（从纸外向纸内看）A．不动B．顺时针方向转动同时靠近导线AB C．逆时针方向转动同时离开导线ABD．顺时针方向转动同时离开导线AB E．逆时针方向转动同时靠近导线AB解题方法：安培力作用下物体运动方向的判断&#0;&#0;结论法、等效法、特殊位置法和电流元法．通电导体在磁场中受到安培力作用有时会产生运动，判断物体运动的方向可采用以下方法．①利用结论法：a两电流相互平行时无转动的趋势，同向电流相互吸引，反向电流相互排斥；b两电流不平行时，有转动到相互平行且方向相同的趋势．②等效法：环形电流和通电螺线管都可以等效成条形磁铁；条形磁铁也可等效成环形电流或通电螺线管；通电螺线管也可等效成很多匝的环形电流来分析．③特殊位置法：把电流或磁铁转到一个便于分析的特殊位置后再判断安培力方向，从而确定运动方向．④电流元法：即把整段电流等效为多段直线电流元，运用左手定则判断出每小段电流的所受安培力方向，从而判断出整段电流的受合力方向，最后确定运动方向．解析：据电流元分析法，把电流CD等效成CO、OD 两段电流．由安培定则画出CO、OD所在位置的AB 电流的磁场，由左手定则可判断CO、OD受力如下左图，可见导线CD逆时针转动．由特殊位置分析法，让CD逆时针转90°，如上右图，并画出CD此时位置，AB电流的磁感线分布，据左手定则可判断CD受力垂直于纸面向里，可见CD靠近AB，故E答案正确．点评：此题用“利用结论法”来进行分析更为简洁，因为AB、CD不平行，有转动到电流同方向的特点，故CD导线将逆时针转动，当CD转过90°角时，两电流平行且方向相同，故相互吸引而靠近．故本题答案为E．［例3］在倾角为α的光滑斜轨上，置有一通有电流I、长L、质量为m的导体棒，如图所示．（1）欲使棒静止在斜轨上，所加匀强磁场的磁感应强度B的最小值为多少？方向如何？（2）欲使棒静止在斜轨上，且对斜轨无压力，所加匀强磁场B的大小是多少？方向如何？解题方法：平衡法．解析：（1）通电导体在光滑斜轨上除受重力和支持力外，还受安培力作用，为使其静止在斜面上，最小安培力的方向应沿斜面向上，其受力如下图所示．由左手定则可知，磁场方向应垂直斜面．由平衡条件可知：BIL＝mg sinα所以磁感应强度的最小值为：B＝sinα(2)通电导线静止在斜轨上，且对斜面无压力时，只受重力和安培力作用，故安培力应竖直向上，所加匀强磁场应水平向左．其受力情况如下图所示．由平衡条件得：B′IL＝mg所以磁感应强度的大小为：B′＝点评：（1）解决这类问题的关键是把立体图转化成易于分析的平面侧视图，以便于画出其受力分析图；（2）在具体分析时，一定要注意安培力的方向与磁场方向垂直，与电流方向垂直；（3）物体在安培力和其他力作用下的平衡问题可理解成力学问题，只不过又多一个力——安培力而已．［例4］如图所示，条形磁铁放在水平桌面上，若在其正中央的上方固定着一根水平的通电导线，导线与磁铁垂直，电流方向如图所示，则磁铁对桌面压力如何变化？桌面对条形磁铁的摩擦力有何变化？解析：电流所在处的磁场方向水平向右，利用左手定则可以判断出电流所受的安培力的方向是竖直向下的．由牛顿第三定律可知，电流给磁铁的作用力方向是竖直向上的，它没有水平分力，因而磁铁仍没有运动趋势，但磁铁对桌面的压力小于其重力，摩擦力还是为零．点评：解题过程中最容易出现的问题是：不能有效转换研究对象．磁铁的受力分析是比较困难的，但磁铁对电流的作用力是比较熟悉的，故要从电流的受力着手．发散一：磁场力仍遵循牛顿第三定律．磁场力也可以使物体产生加速度．发散二：电场力和安培力的比较：（1）大小：电场力只与两个因素有关，一是电荷的电量，二是电场强度；安培力则与四个因素有关：电流强度、导体长度L、磁感应强度B和电流与磁场方向间的夹角．（2）方向：电场力的方向只能是与场强方向相同（正电荷），或与场强方向相反（负电荷）；安培力的方向则与磁感应强度B的方向垂直，与电流I的方向垂直，它们三者之间的方向关系遵循左手定则，形成立体的空间关系．。

1．判断安培力的方向时，充分利用F安⊥B、F安⊥I.2．受力分析时，要注意将立体图转化为平面图．1．(2020·湖北调研)如图1所示，半径为R的圆环与一个轴向对称的发散磁场处处垂直，环上各点的磁感应强度B大小相等，方向均与环面轴线方向成θ角．若给圆环通恒定电流I，则圆环所受安培力的大小为()图1A．0 B．2πRBIC．2πRB Icos θD．2πRBI sin θ2．(2019·山东济南市上学期期末)长为L的直导体棒a放置在光滑绝缘水平面上，固定的很长直导线b与a平行放置，导体棒a与力传感器相连，如图2所示(俯视图)．a、b中通有大小分别为I a、I b的恒定电流，I a方向如图所示，I b方向未知．导体棒a静止时，传感器受到a给它的方向向左、大小为F的拉力．下列说法正确的是()图2A．I b与I a的方向相同，I b在a处的磁感应强度B大小为FI b LB．I b与I a的方向相同，I b在a处的磁感应强度B大小为FI a LC．I b与I a的方向相反，I b在a处的磁感应强度B大小为FI b LD．I b与I a的方向相反，I b在a处的磁感应强度B大小为FI a L3．(多选)(2019·湖北十堰市上学期期末)南极考察队队员在地球南极附近用弹簧测力计竖直悬挂一还未通电的螺线管，如图3所示，下列说法正确的是()图3A．若将a端接电源正极，b端接电源负极，则弹簧测力计示数将减小B．若将a端接电源正极，b端接电源负极，则弹簧测力计示数将增大C．若将b端接电源正极，a端接电源负极，则弹簧测力计示数将增大D．若将b端接电源正极，a端接电源负极，则弹簧测力计示数将减小4．(2019·河南示范性高中上学期期终)如图4所示两平行倾斜导轨间的距离L＝10 cm，它们处于垂直导轨平面向下的磁场(图中未画出)中，导轨平面与水平方向的夹角θ＝37°，在两导轨下端所接的电路中电源电动势E＝10 V内阻不计，定值电阻R1＝4 Ω，开关S闭合后，垂直导轨放置的质量m＝10 g、电阻R＝6 Ω的金属棒MN保持静止．已知金属棒MN与两导轨间的动摩擦因数μ＝0.5，取sin 37°＝0.6，cos 37°＝0.8；g＝10 m/s2，认为最大静摩擦力等于滑动摩擦力．则磁场的磁感应强度大小可能是()图4A．10 T B．1.5 TC．0.1 T D．1 T5．(2019·福建龙岩市期末质量检查)如图5所示，边长为l，质量为m的等边三角形导线框abc 用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线CD过ab边中点和ac边中点．只在CDFE区域加一垂直于导线框向里的匀强磁场，磁感应强度大小为B，导线框处于静止状态时，细线中的拉力为F1；只在ABDC区域中加与上述相同的磁场，导线框处于静止状态时，细线中的拉力为F2.则导线框中的电流大小为()图5A.F 2－F 1BlB.F 2－F 12BlC.2(F 2－F 1)BlD.2(F 2－F 1)3Bl6．(2019·河南周口市上学期期末调研)如图6所示，直角三角形acd ，∠a ＝60°，三根通电长直导线垂直纸面分别放置在a 、b 、c 三点，其中b 点为ac 的中点．三根导线中的电流大小分别为I 、2I 、3I ，方向均垂直纸面向里．通电长直导线在其周围空间某点产生的磁感应强度B ＝kI r，其中I 表示电流大小，r 表示该点到导线的距离，k 为常数．已知a 点处导线在d 点产生的磁感应强度大小为B 0，则d 点的磁感应强度大小为( )图6A ．B 0 B ．2B 0C.3B0D．4B07．(2020·福建福州市月考)在距离长直通电导线为r处的磁感应强度大小为B＝k Ir，式中常量k>0，I为导线中电流大小．在水平长直导线MN正下方，两根等长的轻质绝缘细线悬挂矩形线圈abcd，线圈中通以逆时针方向的恒定电流，如图7所示．开始时导线MN不通电流，此时两细线张力均为F T0；当导线MN通I1电流时，线圈所受安培力F1，两细线的张力均为F T1，且F T1>F T0；当导线MN通I2电流时，线圈所受安培力F2，两细线的张力均为F T2，且F T2<F T0；下列判断正确的是()图7A．I1电流方向向左B．F T1∶F T2＝I1∶I2C．F1∶F2＝I1∶I2D．通I1电流时，通电导线MN对bc边的安培力方向向右8．(2019·湖北宜昌市元月调考)如图8(a)所示为某电流天平的示意图，质量为m的均质细金属棒MN的中点处通过一挂钩与一竖直悬挂的绝缘轻弹簧相连，弹簧劲度系数为k.在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外．与MN的右端N连接的一绝缘轻指针可指示标尺上的读数．当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合，且指针指在0刻线的位置，此时标尺读数为0.当MN中有电流通过且平衡时，移动游标，再次使其零刻度线对准指针，标尺示数如图(b)所示．此时标尺读数为________cm.图8利用上述装置可以测量悬挂的轻弹簧的劲度系数，已知B＝0.547 T，MN中通有电流Ⅰ＝1.00 A，MN的长度l＝0.250 m，ab边的长度d＝0.200 m．则轻弹簧的劲度系数k＝________N/m.答案精析1．D [将磁感应强度分解为水平分量与竖直分量，竖直方向的磁场对环形电流的安培力为零，导线的有效长度等于圆环的周长，水平磁场对圆环的安培力的大小为F ＝B 水平I ·2πR ＝2πBIR sin θ，故A 、B 、C 错误，D 正确．]2．B [因传感器受到a 给它的方向向左、大小为F 的拉力，可知恒定电流I a 、I b 之间是相互吸引力，即I b 与I a 的方向相同；可知F ＝BI a L ，解得I b 在a 处的磁感应强度B 大小为B ＝F I a L，故B 正确．]3．AC [若将a 端接电源正极，b 端接电源负极，则根据安培定则可知，螺线管的下端是磁场的N 极，磁场的方向向下；又南极附近的磁场的方向向上，所以螺旋管将受到排斥力，则弹簧测力计示数将减小，故A 正确，B 错误；若将b 端接电源正极，a 端接电源负极，则根据安培定则可知，螺线管的上端是磁场的N 极，磁场的方向向上；又南极附近的磁场的方向向上，所以螺旋管将受到吸引力，则弹簧测力计示数将增大，故C 正确，D 错误．]4．D [当金属棒恰好有沿斜面向上运动的趋势时：B E R ＋R 1L ＝mg sin θ＋μmg cos θ，解得B ＝1 T ；当金属棒恰好有沿斜面向下运动的趋势时：B E R ＋R 1L ＋μmg cos θ＝mg sin θ，解得B ＝0.2 T ，故D 正确．]5．A [当磁场在虚线下方时，通电导线的等效长度为12l ，电流方向向右，受到的安培力方向竖直向上，根据平衡可知：F 1＋12BIl ＝mg ，当磁场在虚线上方时，通电导线的等效长度为12l ，电流方向向左，受到的安培力方向竖直向下，故F 2＝mg ＋12BIl ，联立可得I ＝F 2－F 1Bl，故A 正确；B 、C 、D 错误．]6．D [设直角三角形的ad 边长为r ，则ac 边长为2r ，根据直导线产生的磁感应强度公式可得a 点处导线在d 点产生的磁感应强度大小为B 0＝k I r，方向由安培定则知水平向左；同理有c 在d 点产生的磁感应强度大小为B 1＝k 3I 3r＝3B 0，方向竖直向下；b 在d 点产生的磁感应强度大小为B 2＝k 2I r ＝2B 0，方向垂直于bd 斜向左下方；如图所示，因B 1B 0＝3＝tan 60°，可知B 1和B 0的合磁感应强度沿B 2的方向，故d 点的磁感应强度大小为B 合＝B 2＋B 02＋B 12＝4B 0，方向垂直于bd 斜向左下方，故D 正确．]7．C [当导线MN 通I 1电流时，两细线内的张力均大于F T0，此时线框所受安培力合力方向竖直向下，则ab 边所受的安培力的方向向下，cd 边所受安培力方向向上，可知磁场方向垂直纸面向里，则I 1方向向右，故A 错误；当MN 中通以电流I 时，设线圈中的电流大小是i ，线圈所受安培力大小为：F 1＝kI 1iL ⎝⎛⎭⎫1r 1－1r 2，F 2＝kI 2iL (1r 1－1r 2)，则有F 1∶F 2＝I 1∶I 2，故C 正确；当导线MN 通I 1电流时，则有两细线的张力均为F T1＝F T0＋F 12，导线MN 通I 2电流时，则有两细线的张力均为F T2＝F T0－F 22，所以F T1F T2＝F T0＋F 12F T0－F 22＝F T0＋12kI 1iL (1r 1－1r 2)F T0－12kI 2iL (1r 1－1r 2)，故B 错误；当导线MN 通I 1电流时，磁场方向垂直纸面向里，根据左手定则可知通电导线MN 对bc 边的安培力方向向左，故D 错误．]8．1.094 10解析由题图所示游标卡尺可知，此时游标卡尺读数为：10 mm＋47×0.02 mm＝10.94 mm ＝1.094 cm；金属棒MN所受安培力：F＝BId，金属棒静止，处于平衡状态，由平衡条件得：kx＝BId，其中x＝1.094 cm，代入数据解得：k＝10 N/m.。
