通电导体在安培力作用下的运动情况

安培力作用下通电导线运动方向的判定安培力是电磁学中的一种力，是由于电流在磁场中运动而产生的力。

安培力的大小与电流强度、导线长度和磁场强度有关。

在通电导线中，电流在导线中运动时受到安培力的作用，导致导线发生运动。

这篇文章将讨论安培力对通电导线运动方向的影响以及如何判断运动方向。

一、安培力的作用方向在通电导线中，安培力的作用方向与电流方向和磁场方向有关。

根据右手定则，当用右手的拇指指向电流方向，其他四个手指指向磁场方向时，手心所指的方向就是安培力的方向。

这意味着如果电流方向和磁场方向相互垂直，则导线受到的安培力垂直于两者的平面。

如果电流方向和磁场方向同向，则导线受到的安培力也与两者方向相同。

如果电流和磁场方向相反，则安培力与电流方向相反。

二、导线受力方向和判断当通电导线放置于磁场中时，导线会受到安培力的作用，导致运动。

在判断导线受力方向时，需要根据上述安培力作用方向的规则进行分析。

例如，如果导线的电流方向是从上往下，磁场方向是从左往右，则导线受到的安培力方向是指向内部，也就是垂直于导线和磁场的平面。

这意味着导线会向内部移动。

如果导线的电流方向是从下往上，磁场方向是从左往右，则导线受到的安培力方向是指向外部，也就是垂直于导线和磁场的平面。

这意味着导线会向外部移动。

总之，当要判断导线受力方向时，需要确定导线的电流方向和磁场方向，并使用右手定则确认安培力方向。

导线的运动方向与安培力方向相同。

三、总结在通电导线中，当电流在磁场中运动时，会受到安培力的作用。

安培力的作用方向与电流方向和磁场方向有关，可以通过右手定则进行确认。

导线受到的安培力方向决定了导线的运动方向。

因此，了解安培力的作用原理和判断导线受力方向是十分重要的。

章末复习课【知识体系】磁场错误![答案填写]错误!BS投影面积左手定则相吸相斥qvB错误!错误!主题1磁场对电流的作用——安培力1．分析在安培力作用下通电导体运动情况的一般步骤．（1)画出通电导线所在处的磁感线方向及分布情况．（2）用左手定则确定各段通电导线所受安培力．(3)据初速度方向结合牛顿定律确定导体运动情况．2．注意问题．（1)公式F＝BIL中L为导线的有效长度．（2)安培力的作用点为磁场中通电导体的几何中心．(3）安培力做功：做功的结果将电能转化成其他形式的能．【典例1】如图所示，光滑导轨与水平面成α角，导轨宽L.匀强磁场磁感应强度为B.金属杆长为L,质量为m，水平放在导轨上．当回路总电流为I1时，金属杆正好能静止．则（1)这时B至少多大？B的方向如何？（2）若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？解析:解这类题时必须先画出截面图，只有在截面图上才能正确表示各力的准确方向，从而理清各矢量方向之间的关系．（1)画出金属杆的截面图．由三角形定则得,只有当安培力方向沿导轨平面向上时安培力才最小，B也最小．根据左手定则，这时B应垂直于导轨平面向上，大小满足BI1L＝mg sin α，B＝错误!。

（2)当B的方向改为竖直向上时，这时安培力的方向变为水平向右，要使金属杆保持静止，应使沿导轨方向的合力为零，得BI2L cos α＝mg sin α，I2＝错误!.答案:(1）错误!垂直于导轨平面向上(2）错误!针对训练1。

质量为m、长度为L的导体棒MN静止于水平导轨上，通过MN的电流为I，匀强磁场的磁感应强度为B,方向与导轨平面成θ角斜向下，如图所示．求棒MN受到的支持力和摩擦力．解析：由左手定则判断安培力的方向时，要注意安培力的方向既垂直于电流方向又垂直于磁场方向，垂直于电流方向和磁场方向所决定的平面，棒MN受力分析如图所示。

由平衡条件有水平方向F f＝F sin θ，竖直方向F N＝F cos θ＋mg.且F＝BIL，从而得F f＝BIL sin θ。

第24讲安培力作用下导体的平衡和运动分析【方法指导】1.安培力作用下通电导体运动方向的判断方法：（1）电流元分析法：把整段电流分成很多小电流元．先用左手定则判断出每小段电流元受到的安培力的方向，再判断整段电流所受安培力的方向，从而确定导体的运动方向．（2）等效分析法：环形电流可等效为条形磁铁，条形磁铁也可等效为环形电流，通电螺线管可等效为多个环形电流或条形磁铁．（3）特殊位置分析法：根据通电导体在特殊位置所受安培力的方向，判断其运动方向，然后推广到一般位置．（4）转换研究对象法：电流之间、电流与磁体之间的相互作用满足牛顿第三定律，分析磁体在电流磁场作用下运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律确定磁体所受电流作用力，从而确定磁体所受合力及运动方向．（5）利用结论法：①两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两电流不平行时，有转动到相互平行且电流方向相同的趋势．2. 求解通电导体在磁场中的力学问题的方法（1）明确研究对象；（2）变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，一定要用左手定则来判断，注意F安⊥B、F安⊥I；（3）根据力的平衡条件、牛顿第二定律列方程进行求解．注意：安培力大小与导线放置的角度有关，但一般情况下只要求导线与磁场垂直的情况，其中L为导线垂直于磁场方向的长度为有效长度．【对点题组】1．如图所示条形磁铁放在水平面上，在它的上方偏右处有一根固定的垂直纸面的直导线，当直导线中通以图示方向的电流时，磁铁仍保持静止．下列结论正确的是()A．磁铁对水平面的压力减小B．磁铁对水平面的压力增大C．磁铁对水平面施加向左的静摩擦力D．磁铁所受的合外力增加2．如图所示，两条导线相互垂直，但相隔一段距离．其中AB固定，CD能自由活动，当直线电流按图示方向通入两条导线时，导线CD将(从纸外向纸里看) ()A ．顺时针方向转动同时靠近导线AB B ．逆时针方向转动同时离开导线ABC ．顺时针方向转动同时离开导线ABD ．逆时针方向转动同时靠近导线AB3．如图所示，用两根轻细悬线将质量为m 、长为l 的金属棒ab 悬挂在c 、d 两处，置于匀强磁场内．当棒中通以从a 到b 的电流I 后，两悬线偏离竖直方向θ角而处于平衡状态．为了使棒平衡在该位置上，所需的磁场的最小磁感应强度的大小、方向为( )A.mgIl tan θ，竖直向上 B.mgIl tan θ，竖直向下 C.mgIl sin θ，平行悬线向下 D.mgIlsin θ，平行悬线向上 4．如图所示，质量m ＝0.1 kg 的导体棒静止于倾角为30°的斜面上，导体棒长度L ＝0.5 m ．通入垂直纸面向里的电流，电流大小I ＝2 A ，整个装置处于磁感应强度B ＝0.5 T ，方向竖直向上的匀强磁场中．求：(取g ＝10 m/s 2)(1)导体棒所受安培力的大小和方向； (2)导体棒所受静摩擦力的大小和方向．【高考题组】5.（2012·海南）图中装置可演示磁场对通电导线的作用.电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L 是置于导轨上并与导轨垂直的金属杆.当电磁铁线圈两端a 、b ，导轨两端e 、f ，分别接到两个不同的直流电源上时，L 便在导轨上滑动.下列说法正确的是( )A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动6．(2014·浙江)如图甲所示，两根光滑平行导轨水平放置，间距为L，其间有竖直向下的匀强磁场，磁感应强度为B.垂直于导轨水平对称放置一根均匀金属棒．从t＝0时刻起，棒上有如图乙所示的持续交变电流I，周期为T，最大值为I m，图甲中I所示方向为电流正方向．则金属棒()A．一直向右移动B．速度随时间周期性变化C．受到的安培力随时间周期性变化D．受到的安培力在一个周期内做正功7.（2011·课标全国）电磁轨道炮工作原理如图所示。

高中物理通电导线在安培力作用下的运动知识小结在磁场中经常要判断通电导线或线圈在安培力作用下的运动方向，常用的方法有以下几种：一、电流元分析法把整段电流分成很多小段直线电流。

其中每一小段就是一个电流元。

先用左手定则判断出每小段电流元受到的安培力的方向，再判断整段电流所受安培力的方向，从而确定导体的运动方向例1 如下图所示。

把轻质导线圈用绝缘细线悬挂在磁铁N极附近。

磁铁的轴线穿过线圈的圆心且垂直于线圈平面。

当线圈内通入如图方向的电流后，判断线圈如何运动？解：可以把圆形线圈分成很多小段。

每一小段可以看作一段直线电流。

取其中的上下两小段分析，其截面图和受安培力的情况如下图所示。

根据其中心对称性可知。

线圈所受安培力的合力水平向左。

故线圈向磁铁运动。

二、特殊位置分析法根据通电导体在特殊位置所受安培力的方向，判断其运动方向。

然后推广到一般位置例2 如下图所示，把一重力不计的通电直导线放在蹄形磁铁的正上方。

导线可以自由转动，当导线中通入如图所示方向的电流I时。

导线的运动情况是（从上往下看）（）A. 顺时针方向转动，同时下降B. 顺时针方向转动，同时上升C. 逆时针方向转动，同时下降D. 逆时针方向转动，同时上升解：首先我们可以根据下图所示的导线所处的特殊位置判断其转动情况。

将导线AB从N、S极的中间O分成两段。

AO、BO段所处的磁场方向如图1所示，由左手定则可得AO段受安培力方向垂直于纸面向外，BO段受安培力方向垂直纸面向里。

可见从上向下看，导线AB将绕O点逆时针转动。

然后再根据导线转过90°时的特殊位置判断其上下运动情况，如图2所示，导线AB此时受力方向数值向下，导线将向下运动。

由上述两个特殊位置的判断可知，导线实际的连续的运动是在安培力作用下使AB逆时针转动同时还要向下运动。

因此答案为C。

三、等效分析法环形电流可等效为小磁针或小磁针也可等效为环形电流。

通电螺线管可等效为多个环形电流或条形磁铁。

例如。

一、安培力的大小1．安培力计算公式：当磁感应强度B的方向与导线方向成θ角时，F＝BIL sinθ。

这是一般情况下的安培力的表达式，以下是两种特殊情况：（1）磁场和电流垂直时：F＝BIL。

（2）磁场和电流平行时：F＝0。

磁场对磁铁一定有力的作用，而对电流不一定有力的作用。

当电流方向和磁感线方向平行时，通电导体不受安培力作用。

2．公式的适用范围：一般只适用于匀强磁场．对于非匀强磁场，仅适用于电流元。

3．弯曲通电导线的有效长度L：等于两端点所连直线的长度，相应的电流方向由始端指向末端，因为任意形状的闭合线圈，其有效长度L ＝0，所以通电后在匀强磁场中，受到的安培力的矢量和一定为零。

4．公式F＝BIL的适用条件：（1）B与L垂直；（2）匀强磁场或通电导线所在区域的磁感应强度的大小和方向相同；（3）安培力表达式中，若载流导体是弯曲导线，且与磁感应强度方向垂直，则L是指导线由始端指向末端的直线长度。

【题1】如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。

线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°。

流经导线的电流为I，方向如图中箭头所示。

导线段abcd所受到的磁场的作用力的合力A．方向沿纸面向上，大小为（2＋1）ILBB．方向沿纸面向上，大小为（2－1）ILBC．方向沿纸面向下，大小为（2＋1）ILBD．方向沿纸面向下，大小为（2－1）ILB【答案】A【解析】ad 间通电导线的有效长度为图中的虚线L ′＝（2＋1）L ，电流的方向等效为由a 沿直线流向d ，所以安培力的大小F ＝BIL ′＝（2＋1）ILB .根据左手定则可以判断，安培力方向沿纸面向上，选项A 正确。

【题2】如图，两根平行放置的长直导线a 和b 载有大小相同、方向相反的电流，a 受到的磁场力大小为F 1，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为F 2，则此时b 受到的磁场力大小变为A ．F 2B ．F 1－F 2C ．F 1＋F 2D ．2F 1－F 2 【答案】A【题3】如图所示，AC 是一个用长为L 的导线弯成的、以O 为圆心的四分之一圆弧，将其放置在与平面AOC 垂直的磁感应强度为B 的匀强磁场中。

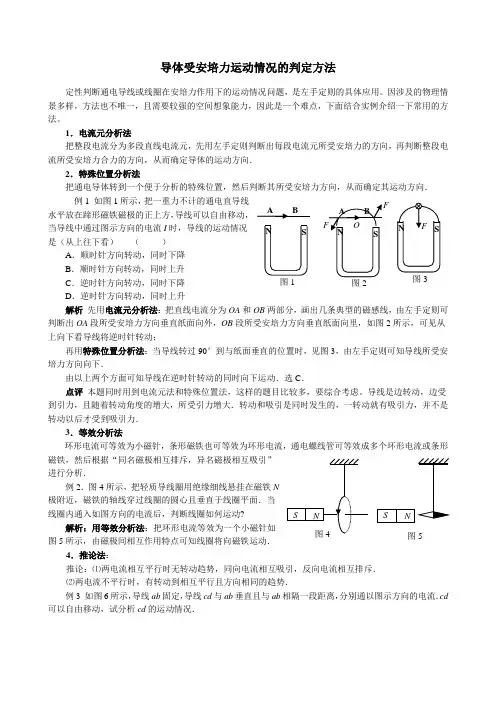

导体受安培力运动情况的判定方法定性判断通电导线或线圈在安培力作用下的运动情况问题，是左手定则的具体应用。

因涉及的物理情景多样，方法也不唯一，且需要较强的空间想象能力，因此是一个难点，下面结合实例介绍一下常用的方法。

1．电流元分析法把整段电流分为多段直线电流元，先用左手定则判断出每段电流元所受安培力的方向，再判断整段电流所受安培力合力的方向，从而确定导体的运动方向．2．特殊位置分析法把通电导体转到一个便于分析的特殊位置，然后判断其所受安培力方向，从而确定其运动方向． 例1 如图1所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由移动，当导线中通过图示方向的电流I 时，导线的运动情况是（从上往下看） （ ）A ．顺时针方向转动，同时下降B ．顺时针方向转动，同时上升C ．逆时针方向转动，同时下降D ．逆时针方向转动，同时上升解析 先用电流元分析法：把直线电流分为OA 和OB 两部分，画出几条典型的磁感线，由左手定则可判断出OA 段所受安培力方向垂直纸面向外，OB 段所受安培力方向垂直纸面向里，如图2所示，可见从上向下看导线将逆时针转动；再用特殊位置分析法：当导线转过90°到与纸面垂直的位置时，见图3，由左手定则可知导线所受安培力方向向下．由以上两个方面可知导线在逆时针转动的同时向下运动．选C ．点评 本题同时用到电流元法和特殊位置法，这样的题目比较多，要综合考虑。

导线是边转动，边受到引力，且随着转动角度的增大，所受引力增大．转动和吸引是同时发生的，一转动就有吸引力，并不是转动以后才受到吸引力．3．等效分析法环形电流可等效为小磁针，条形磁铁也可等效为环形电流，通电螺线管可等效成多个环形电流或条形磁铁，然后根据“同名磁极相互排斥，异名磁极相互吸引”进行分析．例2．图4所示，把轻质导线圈用绝缘细线悬挂在磁铁N 极附近，磁铁的轴线穿过线圈的圆心且垂直于线圈平面．当线圈内通入如图方向的电流后，判断线圈如何运动?解析：用等效分析法：把环形电流等效为一个小磁针如图5所示，由磁极间相互作用特点可知线圈将向磁铁运动．4．推论法：推论：⑴两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥． ⑵两电流不平行时，有转动到相互平行且方向相同的趋势．例3 如图6所示，导线ab 固定，导线cd 与ab 垂直且与ab 相隔一段距离，分别通以图示方向的电流．cd 可以自由移动，试分析cd 的运动情况．图5图1图2图3解析方法1：先电流元法．首先利用安培定则分析固定导线ab周围的磁感线的分布情况，如图7所示，然后再用左手定则分析cd导线上下两段在磁场中的受力方向．可以发现ab两侧的部分所受安培力F 分别如图7中所示，所以cd导线将顺时针方向转动．再特殊位置法：仔细留意一下就会发现，当cd 转动至与ab平行时，同向电流相互吸引，可见cd 导线在转动的同时还要向ab导线平移．方法2：利用推论法．本题也可直接利用推论“两电流不平行时，有转动到相互平行且方向相同的趋势”而快速作答．以上通过几个实例介绍了通电导体在安培力作用下运动情况判断的常用方法，同学们要重点掌握电流元分析法和等效分析法．b图7图6b。

专题强化1　安培力作用下导体的平衡和运动问题单击此处添加副标题DIYIZHANG如图所示，在水平面内固定有两平行金属导轨，导轨间距为L，两导轨间整个区域内分布有磁感应强度为B的匀强磁场，磁场方向与导轨平面成θ角并与金属杆ab垂直。

垂直于两导轨放置的金属杆ab重力为G，通过的电流为I，处于静止状态。

(1)画出金属杆ab的平面受力分析图；(2)由平衡条件写出平衡方程。

(2)答案　水平方向：F f＝F安·sin θ，即F f＝BIL sin θ竖直方向：F N＝G－F安cos θ，即F N＝G－BIL cos θ解决安培力作用下的平衡问题与解决一般物体平衡方法类似，只是多出一个安培力。

一般解题步骤为：梳理与总结(2023·南平市高二统考期末)用两根等长的绝缘细线，悬吊一水平通电直导线MN ，电流方向如图所示，已知导线的质量m ＝1 kg，长L ＝0.5 m，电流I ＝2 A，当在导线所在的空间中加一垂直纸面向里的匀强磁场，磁感应强度B ＝2 T，导线处于静止状态。

重力加速度g 取10 m/s 2。

(1)求单根细线上拉力F 的大小；例1答案　4 N根据左手定则可知，通电直导线所受安培力竖直向上，根据平衡条件可得2F ＋BIL ＝mg代入数据解得F ＝4 N(2)若将磁场变为垂直纸面向外的匀强磁场B′，导原来的2倍，求B′的大小。

答案　6 T若将磁场变为垂直纸面向外的匀强磁场B′，由左手定则可知通电直导线所受安培力竖直向下，根据平衡条件可得mg＋B′IL＝2F′由题意可知F′＝8 N联立解得B′＝6 T。

安培力作用下的加速问题如图所示，光滑的平行导轨倾角为θ，处在磁感应强度为B、竖直向下的匀强磁场中，导轨中接入电动势为E、内阻为r的直流电源。

电路中有一阻值为R的电阻，其余电阻不计，将质量为m、长度为l的导体棒由静止释放，导体棒沿导轨向下运动，导体棒与导轨垂直且接触良好，求导体棒在释放瞬间的加速度的大小。

高中物理安培力的计算及方向的判断 编稿教师 汝发 一校 雪 二校 黄楠 审核 王红仙一、考点突破： 知识点考纲要求题型 说明 安培力的计算及方向的判断 1. 熟悉安培力计算公式并能熟练计算安培力的大小； 2.掌握左手定那么并能熟练判断安培力的方向；3.用左手定那么分析解决通电导体在磁场中的受力及平衡类问题选择题、计算题 本知识点属于高频考点，是电磁学局部的重要容，考察方向主要为安培力参与的平衡问题、能量问题等 二、重难点提示：重点：应用左手定那么分析解决通电导体在磁场中的受力及平衡类问题。

难点：安培力方向的判断〔左手定那么〕。

一、安培力1.定义：通电导线在磁场中受的力称为安培力。

2.安培力的大小〔1〕磁场和电流垂直时，F ＝BIL ；〔2〕磁场和电流平行时：F ＝0；〔3〕磁场和电流夹角为θ时：θsin BIL F =。

理解：〔1〕当B 和I 不垂直时，只保存B 的垂直分量即可；〔2〕当导线不规那么时，取其两端连线为研究对象，电流由流入端指向流出端。

3.安培力的方向〔1〕用左手定那么判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面，让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。

〔2〕安培力的方向特点：F ⊥B ，F ⊥I ，即F 垂直于B 和I 所决定的平面。

二、安培力作用下导体运动情况的判定1.判定通电导体在安培力作用下的运动或运动趋势，首先必须弄清楚导体所在位置的磁场分布情况〔安培定那么〕，然后利用左手定那么准确判定导体的受力情况，进而确定导体的运动方向或运动趋势的方向。

2.在应用左手定那么判定安培力方向时，磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向所决定的平面。

三、判定安培力作用下导体运动情况的常用方法电流元法分割为电流元安培力方向―→整段导体所受合力方向―→运动方向特殊位置法在特殊位置―→安培力方向―→运动方向等效法环形电流和通电螺线管都可以等效为条形磁铁，条形磁铁也可等效成环形电流或通电螺线管，通电螺线管也可以等效成很多匝的环形电流来分析。

微专题49 通电导线在安培力作用下的平衡与运动【核心考点提示】1.安培力的方向(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内.让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.(2)两平行的通电直导线间的安培力：同向电流互相吸引，异向电流互相排斥.(3)注意问题：磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向决定的平面.2.安培力的大小当磁感应强度B的方向与导线方向成θ角时，F＝ILB sin θ，这是一般情况下的安培力的表达式，以下是两种特殊情况：(1)当磁场与电流垂直时，安培力最大，F max＝ILB.(2)当磁场与电流平行时，安培力等于零.3.安培力作用下导体运动方向的判断方法环形电流小磁针条形磁铁通电螺线管多个环形电流定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向【经典例题选讲】【例题1】(2018·天津市月考)正五边形abcde导体框，其单位长度的电阻值为ρ，现将正五边形导体框置于如图所示的匀强磁场中，磁感应强度的大小为B，用不计电阻的导线将导体框连接在电动势为E且不计内阻的电源两端，则下列关于导体框所受的安培力的描述正确的是(A)A ．安培力的大小为5EB 4ρ，方向竖直向上 B ．安培力的大小为5EB 4ρ，方向竖直向下 C ．安培力的大小为2EB ρ，方向竖直向下 D ．安培力的大小为2EB ρ，方向竖直向上 [解析] 由图可知，电路接通后流过导体框的电流方向为ae 及abcde ，假设导体框每边长为L ，由欧姆定律可得ae 边的电流大小为I 1＝E Lρ，流过abcde 的电流大小为I 2＝E 4Lρ；在磁场中ae 及abcde 的等效长度均为L ，由左手定则可知ae 和abcde 所受的安培力方向均竖直向上，则导体框所受的安培力大小为F ＝BI 1L ＋BI 2L ＝5EB 4ρ，选项A 正确。

通电导体在安培力作用下运动方向的判断电流元法把整段弯曲导线分为多段直线电流元，先用左手定则判断每段电流元受力的方向，然后判断整段导线所受合力的方向，从而确定导线运动的方向． 特殊位置法通过转动通电导线到某个便于分析的特殊位置，然后判断其所受安培力的方向，从而确定其运动方向 等效法 环形电流可等效成小磁针，通电螺线管可以等效成条形磁铁或多个环形电流，反过来等效也成立结论法 两平行直线电流在相互作用过程中，无转动趋势，同向电流互相吸引，反向电流互相排斥；两不平行的直线电流相互作用时，有转到平行且电流方向相同的趋势转换 研究 对象法定性分析磁体在电流磁场作用下如何运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向 【例1】如图所示,把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方,导线可以自由转动,当导线通入图示方向电流I 时,导线的运动情况是（从上往下看）（ ）A .顺时针方向转动,同时下降B .顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升总结：先在原位置判定各部分受力，再转到特殊位置（900）时分析。

【例2】（单选）两条直导线互相垂直，如图所示，但相隔一小段距离，其中一条导线ＡＢ固定，另一条导线ＣＤ能自由活动，当稳恒电流按图示方向通入两条导线时，导线ＣＤ将（ ）Ａ.顺时针方向转动，同时靠近ＡＢ Ｂ.逆时针方向转动，同时靠近ＡＢＣ.顺时针方向转动，同时远离ＡＢ Ｄ.逆时针方向转动，同时远离ＡＢ本题用结论分析法：(1) 两电流相互平行时无转动趋势，同向电流互相吸引，反向电流互相排斥．(2) 两电流不平行时，有转动到相互平行且方向相同的趋势【例3】(单选)铝圆环和磁铁在同一平面内，当圆环通入顺时针方向的电流时，圆环将（ ）Ａ.左边向里，右边向外，转动的同时向磁铁靠近Ｂ.左边向外，右边向里，转动的同时向磁铁靠近Ｃ.左边向里，右边向外，转动的同时与磁铁远离Ｄ.圆环不会转动，但向磁铁靠近【例4】如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，现给导线通以垂直纸面向里的电流。
