9.2安培力作用下导体的运动

第24讲安培力作用下导体的平衡和运动分析【方法指导】1.安培力作用下通电导体运动方向的判断方法：（1）电流元分析法：把整段电流分成很多小电流元．先用左手定则判断出每小段电流元受到的安培力的方向，再判断整段电流所受安培力的方向，从而确定导体的运动方向．（2）等效分析法：环形电流可等效为条形磁铁，条形磁铁也可等效为环形电流，通电螺线管可等效为多个环形电流或条形磁铁．（3）特殊位置分析法：根据通电导体在特殊位置所受安培力的方向，判断其运动方向，然后推广到一般位置．（4）转换研究对象法：电流之间、电流与磁体之间的相互作用满足牛顿第三定律，分析磁体在电流磁场作用下运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律确定磁体所受电流作用力，从而确定磁体所受合力及运动方向．（5）利用结论法：①两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两电流不平行时，有转动到相互平行且电流方向相同的趋势．2. 求解通电导体在磁场中的力学问题的方法（1）明确研究对象；（2）变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，一定要用左手定则来判断，注意F安⊥B、F安⊥I；（3）根据力的平衡条件、牛顿第二定律列方程进行求解．注意：安培力大小与导线放置的角度有关，但一般情况下只要求导线与磁场垂直的情况，其中L为导线垂直于磁场方向的长度为有效长度．【对点题组】1．如图所示条形磁铁放在水平面上，在它的上方偏右处有一根固定的垂直纸面的直导线，当直导线中通以图示方向的电流时，磁铁仍保持静止．下列结论正确的是()A．磁铁对水平面的压力减小B．磁铁对水平面的压力增大C．磁铁对水平面施加向左的静摩擦力D．磁铁所受的合外力增加2．如图所示，两条导线相互垂直，但相隔一段距离．其中AB固定，CD能自由活动，当直线电流按图示方向通入两条导线时，导线CD将(从纸外向纸里看) ()A ．顺时针方向转动同时靠近导线AB B ．逆时针方向转动同时离开导线ABC ．顺时针方向转动同时离开导线ABD ．逆时针方向转动同时靠近导线AB3．如图所示，用两根轻细悬线将质量为m 、长为l 的金属棒ab 悬挂在c 、d 两处，置于匀强磁场内．当棒中通以从a 到b 的电流I 后，两悬线偏离竖直方向θ角而处于平衡状态．为了使棒平衡在该位置上，所需的磁场的最小磁感应强度的大小、方向为( )A.mgIl tan θ，竖直向上 B.mgIl tan θ，竖直向下 C.mgIl sin θ，平行悬线向下 D.mgIlsin θ，平行悬线向上 4．如图所示，质量m ＝0.1 kg 的导体棒静止于倾角为30°的斜面上，导体棒长度L ＝0.5 m ．通入垂直纸面向里的电流，电流大小I ＝2 A ，整个装置处于磁感应强度B ＝0.5 T ，方向竖直向上的匀强磁场中．求：(取g ＝10 m/s 2)(1)导体棒所受安培力的大小和方向； (2)导体棒所受静摩擦力的大小和方向．【高考题组】5.（2012·海南）图中装置可演示磁场对通电导线的作用.电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L 是置于导轨上并与导轨垂直的金属杆.当电磁铁线圈两端a 、b ，导轨两端e 、f ，分别接到两个不同的直流电源上时，L 便在导轨上滑动.下列说法正确的是( )A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动6．(2014·浙江)如图甲所示，两根光滑平行导轨水平放置，间距为L，其间有竖直向下的匀强磁场，磁感应强度为B.垂直于导轨水平对称放置一根均匀金属棒．从t＝0时刻起，棒上有如图乙所示的持续交变电流I，周期为T，最大值为I m，图甲中I所示方向为电流正方向．则金属棒()A．一直向右移动B．速度随时间周期性变化C．受到的安培力随时间周期性变化D．受到的安培力在一个周期内做正功7.（2011·课标全国）电磁轨道炮工作原理如图所示。

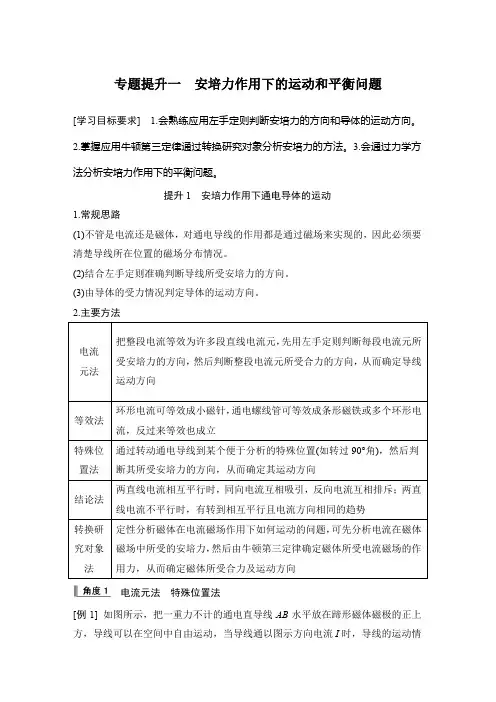

专题提升一安培力作用下的运动和平衡问题[学习目标要求] 1.会熟练应用左手定则判断安培力的方向和导体的运动方向。

2.掌握应用牛顿第三定律通过转换研究对象分析安培力的方法。

3.会通过力学方法分析安培力作用下的平衡问题。

提升1安培力作用下通电导体的运动1.常规思路(1)不管是电流还是磁体，对通电导线的作用都是通过磁场来实现的，因此必须要清楚导线所在位置的磁场分布情况。

(2)结合左手定则准确判断导线所受安培力的方向。

(3)由导体的受力情况判定导体的运动方向。

2.主要方法电流元法把整段电流等效为许多段直线电流元，先用左手定则判断每段电流元所受安培力的方向，然后判断整段电流元所受合力的方向，从而确定导线运动方向等效法环形电流可等效成小磁针，通电螺线管可等效成条形磁铁或多个环形电流，反过来等效也成立特殊位置法通过转动通电导线到某个便于分析的特殊位置(如转过90°角)，然后判断其所受安培力的方向，从而确定其运动方向结论法两直线电流相互平行时，同向电流互相吸引，反向电流互相排斥；两直线电流不平行时，有转到相互平行且电流方向相同的趋势转换研究对象法定性分析磁体在电流磁场作用下如何运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向电流元法特殊位置法[例1] 如图所示，把一重力不计的通电直导线AB水平放在蹄形磁体磁极的正上方，导线可以在空间中自由运动，当导线通以图示方向电流I时，导线的运动情况是(从上往下看)()A.顺时针转动，同时下降B.顺时针转动，同时上升C.逆时针转动，同时下降D.逆时针转动，同时上升答案C解析如图所示，将导线AB分成左、中、右三部分。

中间一段开始时电流方向与磁场方向一致，不受力；左端一段所在处的磁场方向斜向右上，根据左手定则知其受力方向向外；右端一段所在处的磁场方向斜向右下，受力方向向里。

当导线AB转过90°时，由左手定则可知其受安培力方向向下，所以从上往下看导线将一边逆时针转动，一边向下运动，选项C正确。

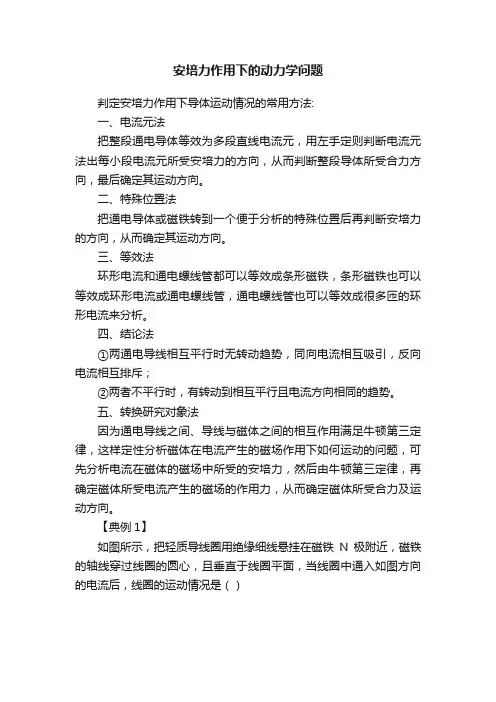

安培力作用下的动力学问题判定安培力作用下导体运动情况的常用方法:一、电流元法把整段通电导体等效为多段直线电流元，用左手定则判断电流元法出每小段电流元所受安培力的方向，从而判断整段导体所受合力方向，最后确定其运动方向。

二、特殊位置法把通电导体或磁铁转到一个便于分析的特殊位置后再判断安培力的方向，从而确定其运动方向。

三、等效法环形电流和通电螺线管都可以等效成条形磁铁，条形磁铁也可以等效成环形电流或通电螺线管，通电螺线管也可以等效成很多匝的环形电流来分析。

四、结论法①两通电导线相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两者不平行时，有转动到相互平行且电流方向相同的趋势。

五、转换研究对象法因为通电导线之间、导线与磁体之间的相互作用满足牛顿第三定律，这样定性分析磁体在电流产生的磁场作用下如何运动的问题，可先分析电流在磁体的磁场中所受的安培力，然后由牛顿第三定律，再确定磁体所受电流产生的磁场的作用力，从而确定磁体所受合力及运动方向。

【典例1】如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心，且垂直于线圈平面，当线圈中通入如图方向的电流后，线圈的运动情况是（）A.线圈向左运动B.线圈向右运动C.从上往下看顺时针转动D.从上往下看逆时针转动解法1：电流元法首先将圆形线圈分成很多小段，每一段可看作一直线电流，取其中上、下两小段分析，其截面图和受安培力情况如图甲所示.根据对称性可知，线圈所受安培力的合力水平向左，故线圈向左运动，选项A 正确解法2：等效法将环形电流等效成一条形磁铁，如图乙所示根据异名磁极相互吸引知，线圈将向左移动，选A.也可将左侧条形磁铁等效成一环形电流，根据结论“同向电流相吸引，反向电流相排斥”，可判断出线圈向左运动，答案:A.【典例2】：如图所示，直导线ab与圆线圈的平面垂直且隔有小段距离，其中直导线固定，线圈可自由运动，当同时通有图示方向电流时，从左向右看，线圈将（）A.不动B.顺时针转动，同时靠近导线C.逆时针转动，同时离开导线小大LD.逆时针转动，同时靠近导线☞解析由安培定则可知直线电流ab的磁场在其右方方向垂直纸面向里，利用等效法将自由移动的环形电流看成小磁针，其N极将转向纸面里，排除AB；用转到线圈平面趋近纸面时的特殊位置分析，由结论法（同向电流相吸，反向电流相斥）可知，线圈左侧受直导线引力，右侧受直导线斥力，离直导线越近磁感应强度越大，安培力越大，使得线圈所受直线电流的安培力向左，即线圈在靠近导线.答案:D 【典例3】如图所示，质量为m、长为L的直导线用两绝缘细线悬挂于O、O’，并处于匀强磁场中.导线中通以沿x轴正方向的电流I，悬线与竖直方向的夹角为θ，且导线保持静止，则磁感应强度的方向和大小可能为（）A.z轴正向，mgtanθ/ILB.y轴正向，mg/ILC.z轴负向，mgtanθ/ILD.沿悬线向上，mgsinθ/IL☞解析当匀强磁场的方向沿y轴正方向时，由左手定则判断可知，安培力方向竖直向上，则BIL＝mg，解得B＝mg/IL；当匀强磁场的方向沿z轴负方向时，由左手定则判断可知，安培力沿y轴正方向，逆着电流方向看，受力如图所示，其中安培力F安＝BIL，则BIL＝mgtanθ，解得B＝mgtanθ/IL.答案:BC.变式：如图所示，铜棒ab长l₀＝0.1m，质量为m＝0.06kg，两端与长为l＝1m的轻铜线相连，静止于竖直平面内，整个装置处在竖直向下的匀强磁场中，磁感应强度B＝0.5T，现接通电源，使铜棒中保持有恒定电流通过，铜棒发生摆动，已知最大偏转角为37°，则在向上摆动过程中（不计空气阻力，g＝10m/s² ，sin37°＝0.6，cos37°＝0.8）则（D）A.铜棒的机械能守恒B.铜棒的机械能先增大后减小C.铜棒中通电电流大小为9AD.铜棒中通电电流大小为4A【深化】（1）判断通电线圈在磁场中的转动情况，要寻找具有对称关系的电流元.（2）利用电流元法分析问题时，若磁感应强度方向与电流方向不垂直，应将B分解为与电流方向垂直的分量B₁和平行的分量B₂后再进行分析.（3）利用特殊位置法要注意所选通电导体在特殊位置的磁场方向（4）必要时可将多种方法混合使用.【点拨】解决通电导体在磁场中的平衡和加速问题，关键是（1）把电磁学问题力学化，审清题意，选取研究对象（通电导体），分析通电导体的受力情况.（2）把立体图转化为平面图，画出通电导体的平面受力分析图（可从俯视、侧视角度出发变三维为二维），要注意安培力方向的确定.（3）根据平衡条件、牛顿第二定律或能量观点列方程求解.。

安培力作用下物体受力和运动情况的判断安培力作用下物体受力和运动情况的判断电流元法：导线所在位置的磁场可能比较复杂，不能马上用左手定则作出判断，这时可把整段导线分为多段直线电流元，先用左手定则判断每段电流元受力的方向，再判断整段导线所受合力的方向．特殊位置法：通过转动通电导线到某个便于分析的位置来判断导线所受的安培力．等效法：环形电流可以等效为小磁针，通电螺线管可以等效为条形磁铁．利用结论法：利用两平行直导线的相互作用规律，两平行直线电流在相互作用过程中，无转动趋势，同向电流相互吸引，反向电流互相排斥；两不平行直线电流相互作用时，有转到平行且电流方向相同的趋势．［例1］画出下图通电导线棒ab所受的安培力方向．（图中箭头方向为磁感线的方向）解题方法：判断安培力方向��程序法．安培力的方向总是既与磁场方向垂直，又与电流方向垂直，也就是说安培力的方向总是垂直于磁场和电流所决定的平面．因此，在判断安培力方向时，应遵循如下程序分析：①确定磁场与电流所决定的平面；②根据安培力与这个平面垂直，知道安培力方向一定在与该平面垂直的方向上．依据左手定则，具体确定安培力朝哪个方向．解析：题目所给的图是立体图，如果直接把ab棒受到的安培力画在立体图上则较为抽象．为了直观，一般画成平面图，对上图中的各个图从外向内看的正视平面图如下图所示（此时导体ab是一个横截面图，×表示电流向里，⊙表示电流向外）点评：（1）在判定安培力方向或进行受力分析画示意图时，如果题目涉及的图形为立体图，在标安培力方向或画受力图时，一般要把立体图转换为平面图处理；［例2］如图，两条导线相互垂直，但相隔一段距离．其中AB固定，另一条CD能自由活动，当直线电流按图示方向通入两条导线时，导线CD将（从纸外向纸内看）A．不动B．顺时针方向转动同时靠近导线AB C．逆时针方向转动同时离开导线ABD．顺时针方向转动同时离开导线AB E．逆时针方向转动同时靠近导线AB解题方法：安培力作用下物体运动方向的判断��结论法、等效法、特殊位置法和电流元法．通电导体在磁场中受到安培力作用有时会产生运动，判断物体运动的方向可采用以下方法．①利用结论法：a两电流相互平行时无转动的趋势，同向电流相互吸引，反向电流相互排斥；b两电流不平行时，有转动到相互平行且方向相同的趋势．②等效法：环形电流和通电螺线管都可以等效成条形磁铁；条形磁铁也可等效成环形电流或通电螺线管；通电螺线管也可等效成很多匝的环形电流来分析．③特殊位置法：把电流或磁铁转到一个便于分析的特殊位置后再判断安培力方向，从而确定运动方向．④电流元法：即把整段电流等效为多段直线电流元，运用左手定则判断出每小段电流的所受安培力方向，从而判断出整段电流的受合力方向，最后确定运动方向．解析：据电流元分析法，把电流CD等效成CO、OD 两段电流．由安培定则画出CO、OD所在位置的AB 电流的磁场，由左手定则可判断CO、OD受力如下左图，可见导线CD逆时针转动．由特殊位置分析法，让CD逆时针转90°，如上右图，并画出CD此时位置，AB电流的磁感线分布，据左手定则可判断CD受力垂直于纸面向里，可见CD靠近AB，故E答案正确．点评：此题用“利用结论法”来进行分析更为简洁，因为AB、CD不平行，有转动到电流同方向的特点，故CD导线将逆时针转动，当CD转过90°角时，两电流平行且方向相同，故相互吸引而靠近．故本题答案为E．［例3］在倾角为α的光滑斜轨上，置有一通有电流I、长L、质量为m的导体棒，如图所示．（1）欲使棒静止在斜轨上，所加匀强磁场的磁感应强度B的最小值为多少？方向如何？（2）欲使棒静止在斜轨上，且对斜轨无压力，所加匀强磁场B的大小是多少？方向如何？解题方法：平衡法．解析：（1）通电导体在光滑斜轨上除受重力和支持力外，还受安培力作用，为使其静止在斜面上，最小安培力的方向应沿斜面向上，其受力如下图所示．由左手定则可知，磁场方向应垂直斜面．由平衡条件可知：BIL＝mg sinα所以磁感应强度的最小值为：B＝sinα(2)通电导线静止在斜轨上，且对斜面无压力时，只受重力和安培力作用，故安培力应竖直向上，所加匀强磁场应水平向左．其受力情况如下图所示．由平衡条件得：B′IL＝mg所以磁感应强度的大小为：B′＝点评：（1）解决这类问题的关键是把立体图转化成易于分析的平面侧视图，以便于画出其受力分析图；（2）在具体分析时，一定要注意安培力的方向与磁场方向垂直，与电流方向垂直；（3）物体在安培力和其他力作用下的平衡问题可理解成力学问题，只不过又多一个力——安培力而已．［例4］如图所示，条形磁铁放在水平桌面上，若在其正中央的上方固定着一根水平的通电导线，导线与磁铁垂直，电流方向如图所示，则磁铁对桌面压力如何变化？桌面对条形磁铁的摩擦力有何变化？解析：电流所在处的磁场方向水平向右，利用左手定则可以判断出电流所受的安培力的方向是竖直向下的．由牛顿第三定律可知，电流给磁铁的作用力方向是竖直向上的，它没有水平分力，因而磁铁仍没有运动趋势，但磁铁对桌面的压力小于其重力，摩擦力还是为零．点评：解题过程中最容易出现的问题是：不能有效转换研究对象．磁铁的受力分析是比较困难的，但磁铁对电流的作用力是比较熟悉的，故要从电流的受力着手．发散一：磁场力仍遵循牛顿第三定律．磁场力也可以使物体产生加速度．发散二：电场力和安培力的比较：（1）大小：电场力只与两个因素有关，一是电荷的电量，二是电场强度；安培力则与四个因素有关：电流强度、导体长度L、磁感应强度B和电流与磁场方向间的夹角．（2）方向：电场力的方向只能是与场强方向相同（正电荷），或与场强方向相反（负电荷）；安培力的方向则与磁感应强度B的方向垂直，与电流I的方向垂直，它们三者之间的方向关系遵循左手定则，形成立体的空间关系．。

考点02：安培力作用下导体运动情况的判断1、(多选)如图所示，在两磁极之间放一培养皿，磁感线垂直培养皿，皿内侧壁有环状电极A，中心有电极K，皿内装有电解液，若不考虑电解液和培养皿之间的阻力，当通以如图所示电流时，则()A.电解液将顺时针旋转流动B.电解液静止不动C.若将滑动变阻器的滑片向左移动，则电解液旋转流动将变慢D.若将磁场的方向和电流的方向均变为和原来相反，则电解液转动方向不变答案AD2．如图所示，把一重力不计的通电直导线水平放在蹄形磁铁两极的正上方，导线可以自由转动，当导线通入图示方向电流I时，导线的运动情况是(从上往下看)()A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升答案 A解析如图甲所示，把直线电流等效为无数小段，中间的点为O点，选择在O点左侧S极右上方的一小段为研究对象，该处的磁场方向指向左下方，由左手定则判断，该小段受到的安培力的方向垂直纸面向里，在O点左侧的各段电流元都受到垂直纸面向里的安培力，把各段电流元受到的力合成，则O点左侧导线受到垂直纸面向里的安培力；同理判断出O点右侧的导线受到垂直纸面向外的安培力．因此，由上向下看，导线沿顺时针方向转动．分析导线转过90°时的情形：如图乙所示，导线中的电流垂直纸面向外，由左手定则可知，导线受到向下的安培力．由以上分析可知，导线在顺时针转动的同时向下运动．选项A正确．3．一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图，如果直导线可以自由地运动且通以由a 到b的电流，则关于导线ab受磁场力后的运动情况，下列说法正确的是()．A．从上向下看顺时针转动并靠近螺线管B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管答案D4．如图所示，蹄形磁铁用柔软的细绳悬吊在天花板上，在磁铁两极的正下方固定着一根水平直导线。
