通信线路工程施工技术规范通信线路工程施工技术规范一、施工测量1.各施工班组进场后，根据初步设计为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑选择路由，进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米；2.杆路跨越公路、铁路、河流两侧不能设角杆；3.杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路路界10米外立杆，测量时注意与原杆路保持倒杆距离；4.测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉（加辅助线），120米以上两端做门形杆（8米电杆）。

二、打洞、立杆、挖沟1.立杆，附注洞深:7米杆综合土1.5米,软石1.4米,坚石1.2米;8米杆综合土1.6米,软石1.5米,坚石1.3米;9米杆综合土1.7米,软石1.6米,坚石1.4米;10米杆综合土1.8米,软石1.7米,坚石1.5米;2.杆洞土质如为坚石，洞深1.2米，另做石护墩保护；3.立杆应做好相关安全工作；4.立杆人员8-10人；5.准备好立杆工具；6.必须开好马槽、清理杆洞；7.杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米；8.角杆杆根必须内移15厘米，杆稍向外偏移25度；9.与高压线交越时，两端杆子在立杆前应先做好穿心地气线；10.杆稍顶是空洞的，必须先用水泥浆堵好；11.跨公路等特殊情况根据地形实际情况配杆。

三、吊线布放、拉线规格及程式1.布放吊线时应用千斤顶或转盘布放，严禁打圈及死结；2.与电力交越时，施工前应先做好防护措施；3.吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米；4.双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动；5.拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气；6.角深在7米以下装7/2.6拉线一条，7米以上装7/2.6拉线两条。

通信光缆架空杆路的施工规范路时，要避开路中央的障碍物，如下水道、绿化带等，要在路边安装杆子；6.杆路的杆子要按照规定的距离设置，距离不得超过150米。

杆子的高度要根据所需的通信距离和地形高度来决定。

第二节吊线1.吊线的长度要根据实际需要来决定，一般不超过100米。

吊线的张力要根据所承载的光缆重量来决定；2.吊线的材料要选用优质的钢丝绳或钢索，要经过质量检测。

吊线的吊点要选在杆子的顶部，吊点要固定牢固；3.吊线的吊点要与杆子的垂直度保持一致，吊线的张力要均匀分布；4.吊线的张力要在安装后进行调整，要保证吊线的张力不超过允许的范围；5.吊线的安装要注意安全，要避免吊线与电力线路或其他通信线路相交。

第三节拉线1.拉线的长度要根据实际需要来决定，一般不超过100米。

拉线的张力要根据所承载的光缆重量来决定；2.拉线的材料要选用优质的钢丝绳或钢索，要经过质量检测。

拉线的拉点要选在杆子的中部，拉点要固定牢固；3.拉线的张力要均匀分布，要避免局部过度受力；4.拉线的安装要注意安全，要避免拉线与电力线路或其他通信线路相交。

第四节钢柄地锚1.钢柄地锚的安装要选用优质的钢材，要经过质量检测。

钢柄地锚的长度要根据所需的抗拉强度来决定；2.钢柄地锚的安装要注意地质条件，要选择坚固的地基。

钢柄地锚的安装要深入地下，要保证其稳定性；3.钢柄地锚的安装要注意安全，要避免与电力线路或其他通信线路相交。

第五节高拉桩撑杆吊板拉1.高拉桩撑杆吊板拉的安装要选用优质的钢材，要经过质量检测。

高拉桩撑杆吊板拉的长度要根据所需的抗拉强度来决定；2.高拉桩撑杆吊板拉的安装要注意地质条件，要选择坚固的地基。

高拉桩撑杆吊板拉的安装要深入地下，要保证其稳定性；3.高拉桩撑杆吊板拉的安装要注意安全，要避免与电力线路或其他通信线路相交。

第六节光缆的器材检查1.光缆的器材要经过质量检测，要符合国家标准和行业标准；2.光缆的器材要保持干燥、清洁，避免受潮、受污染；3.光缆的器材要在安装前进行检查，确保无损坏、无缺陷。

1、电杆立杆质量检查参与单位：监理单位、施工单位、物资设备厂家责任单位：施工单位文档输出：1．1电杆立杆前首先检查到场电杆是否有生产许可证、合格证、入网证、权威部门质检证.电杆外观是否有环向裂缝宽度超过0.5mm的、有可见纵向裂缝的、混凝土破碎部分总表面积超过200平方毫米的,如有类似情况电杆不得使用,并分开堆放.电杆埋深、拉线地锚埋深、电杆档距应该符合设计和规范的要求,杆路走向和设置应符合路由复测,设置位应稳固.电杆洞深图坚石电杆洞深图1.2电杆程式是否能满足各种标高和力学要求.直线线路上的杆位是否在线路路由的中心线上,电杆上下垂直,电杆中心线与路由中心线左右偏差一般不应该大于5cm. 角杆应该立在线路转角点内侧：水泥杆内移10～15cm.木杆内移20～30cm .终端杆杆身向拉线侧倾斜10～20cm.光缆线路架设高度和与其他通信缆线、电力线垂直隔距应该符合设计要求,电杆根部加固装置的安装地点是否按设计要求.立杆图2、拉线制作质量检查参与单位：监理单位、施工单位责任单位：施工单位文档输出：2.1 拉线程式的选用：➢空光缆杆路拉线程式的选择,主要应根据杆路负荷、气象条件以及制作拉线用的钢绞线容许的最大拉断力来考虑.一般在轻中负荷区时,线路转角的拉线程式比吊线程式大一级.线路转角大于600时,需装设两条终端拉线<八字拉线>,其程式比光缆吊线程式加大一级.终端杆或分线杆的顶头拉线一般设置7/3.0拉线.➢线路中间杆由于前后线路负荷不均或杆距不等,需装设的拉线程式应与线路张力大一侧吊线程式相同或大一级.➢高桩拉线程式一般与光缆吊线程式相同或大一级.➢抗风、防凌杆拉线程式一般与光缆吊线程式相同.拉线隔装数应该根据工程所处地区的气象条件,轻中负荷区在直线段应每隔500米<10根电杆>左右设置"抗风杆"双方拉线,每隔1000米<20根电杆>左右设置"防凌杆"四方拉线,其位置一般设置在吊线上方的10-20cm,以15cm左右为最佳.➢拉线的埋深应根据拉线程式的大小及土质情况来予以确定.➢拉线程式应与拉线盘及拉线铁柄配套使用,在坚石地段的拉线地锚应采用钢地锚. 拉线的"距/高"比一般取为1,特殊情况下亦不可小于0.75,否则可采用吊板拉线、高桩拉线、墙壁拉线或改用撑杆加固.➢拉线地锚的出土一般为<30士10>cm范围,出土点的偏差不大于5cm.➢墙拉线的拉攀距墙角应不小于25cm,距屋檐不小于40cm,撑杆的距高比应不小于0.5.➢所有拉线的上把及中把均采用夹板法.拉线程式应与拉线盘及拉线铁柄配套使用,具体详见下表：2.2铁柄与拉线盘配套规格表拉线制作图3、吊线架设质量检查参与单位：监理单位、施工单位责任单位：施工单位文档输出：YB/T5004--2001行业标准：吊线的规格程式和架挂线位、吊线夹板距电杆顶的距离是否符合设计要求,一般距杆顶≥50cm,在特殊情况下应≥25cm.吊线夹板在各电杆上的位置宜与地面等距,由于地形限制,当吊线在电杆上的坡度变化大于杆距的20%时,应该加装俯角或仰角辅助装置.3.2 检查杆路上架设第一条吊线时,一般设在杆路沿路的车行道反侧<建筑物侧>.在同一杆路同侧架设两层吊线时,两吊线间距为40cm.当角深在5〜15m时,吊线应该装角杆吊线辅助装置.两条十字交叉吊线高度相差在40cm以内时,需做成十字吊线,吊线在终端杆及角深大于15m的角杆上,应该做终结.相邻杆档的吊线负荷不等或在负荷较大的线路终端杆前一根电杆,应按设计要求做泄力杆,吊线在泄力杆做辅助终结.同层两条吊线在一根电杆上的两侧,做成合手终结.3.3 检查吊线与其他通信线路、广播线路、电力线路交越间距、吊线距地面和其他建筑的间距、吊线接头、吊线终结制作工艺、吊线跨越公路、铁路、村道高度、吊线垂度应符合设计要求.3.4 吊线的加固:➢泻力拉线：对有较大受力不均匀的两档吊线,应在电杆处增做吊线单向假终结.➢对偏转角大于300的角杆,应增做角杆辅助装置.➢吊线坡度变化大于1/10时,吊线应增做角杆仰、俯角辅助装置.➢有关辅助装置原则上按以下方式安装：A.角杆辅助装置采用卡子法.B.电杆仰俯角辅助装置采用另缠法.C.吊线终结及拉线中把、上把采用夹板法.D.拉线式地线采用卡子法.吊线终结双吊线4、光缆敷设质量检查参与单位：监理单位、施工单位责任单位：监理单位4.1 根据光纤衰耗的测试数据,光缆敷设前,应根据杆路实际架设的地形起伏情况,丈量核算包括接头重叠长度,各种必要预留长度在内的光缆敷设总长度,并进行光缆的配盘工作,避免任意砍断尾缆.4.2 根据长途光缆设计规范及本地网光缆设计规范,如果是形成环路的光缆,则先确定一个局站的光缆布放端别,再从这个局站开始,B端向外布放,依次经过其它局站环回时,光缆环回端B端朝向起始站.4.3 光缆配盘:➢根据光缆衰耗的测试数据,按到货单盘光缆长度合理安排使用地段,使光缆接头数量最少,余出光缆最短.配盘时应考虑光缆接头点的施工条件,不要将光缆接头置于地形不好的地段<如长杆档、跨河档及跨路档内>.➢光缆应尽量做到整盘敷设,以减少中间接头.➢靠设备側的第1、2段光缆的长度应尽量大于350m～500m.➢靠设备侧应选用光纤的几何尺寸、数值孔径等参数偏差小、一致性好的光缆.➢光缆在布放前应进行单盘测试〕衰耗、长度〔并做好组织工作,布放时应统一指挥,统一行动.布放中无特殊情况不得随意开断光缆,光缆布放后不要绷得太紧,需预留光缆处应适当预留.➢由于光缆布放牵引长度较长,沿线各点<尤其是拐弯处及交通要道>应有专人监视,并随时保持联络,以便在意外情况发生时采取措施.➢布放时对光缆牵引力应严格控制,不得大于光缆允许张力〕1500N〔.曲率半径不得小于光缆外径的20倍.布放过程中应无扭转、打小圈、浪涌等现象发生.光缆敷设时牵引长度每次不大于1000m,超长时应采用分次牵引的办法.➢光缆布放的过程中及安装后,其所受张力、侧压力时,曲率半径不得超过单盘光缆主要技术性能的相关标准.4.4 本工程的光缆在线路查勘长度的基础上,除按国家规定的损耗外,光缆的各种预留按以往设计要求架空光缆预留：每200m一个小预留进行考虑0.5m.每500m一个大预留进行考虑12m.飞线档两侧前后杆预留各考虑12m.光缆引上预留按每处7m左右考虑.架空光缆接续预留接头每侧预留12m左右.进局光缆预留：小站按10-20m、大站按20-30m考虑光缆预留.4.5 除以上预留以外,光缆特殊地段,如开发地段、以后可能改道地段及特殊要求预留地段等皆应考虑光缆的预留,预留的地点及数量应在图中具体标明.架空光缆的安装要求光缆预留图4.6 合挂光缆要求：➢为节约工程投资和减轻杆路负荷,并结合工程的维护和管理,一条吊线最多挂2-3条光缆.但在3条光缆时,其合挂长度应在500m以下,当超出500米时应采用双吊线,双吊线采用双吊线抱箍平行架设.单条光缆采用25mm挂钩,双条光缆或3条光缆采用35mm或45mm挂钩.同一条光缆应尽量安装在杆路的同一侧.双吊线光缆图4.7 局内光缆的安装要求：➢局内光缆〕电缆进线窗－光分配架或光终端盒〔应布放在走线架或槽道上,用尼龙扎带绑扎牢固并挂上小标志牌.➢局站内的光缆应预留余缆,并应将各预留光缆绑扎成相同大小的圈,选择合理的位置予以固定.➢光缆成端处应将其金属构件接到ODF架的保护地接线端子上,再通过保护地线连接到传输机房的总保护地排上.➢若入局<站>吊线需从铁塔等金属物上引渡的,需用隔电子档将吊线电气断开.5、光缆接续质量检查参与单位：监理单位、施工单位责任单位：监理单位光缆接续是通信光缆工程施工的关键环节,接续及安装的好坏,将直接反映通信传输性能、影响整个工程的最终质量.在光缆接续时应主要以下几个方面：5.1 检查光缆接头盒是否是设计规定的规格型号,应按照供货方提供的安装手册[说明书]要求封袋.光缆接续前,应认真检查接头盒附件种类及数量是否齐全、质量是否符合要求. 5.2 在接头盒内,要求两侧光缆金属构件均不做电气连通,两侧的金属构件相互间也不连通,都做电气断开处理.5.3 光缆接头盒不应安装在公路、河流、建筑物上方.光缆线路的接头位置和光纤接续衰减要求：光缆接头的位置应便于维护.5.4 光纤接续采用熔接法,并按相同线序对接,不得接错,严格按光缆的色谱对应接续.在接头盒内,每侧光缆的余留光纤应各不小于0.8m.余留光纤应有醒目的编号,按#1-#12、#13-#24…顺序盘放在自上而下编号的相应容纤盘内.光纤接头应嵌入盘上的槽内,并固定牢固.中继段内同一根光纤的熔接衰减平均值应不大于0.08db/个<OTDR双向测试,取平均值>,允许5%接头光纤衰减值可大于0.08db,但应小于0.15db.5.5 局内光缆尾纤与设备的连接采用"活接头"方式在法兰盘上连接.活接头连接点的插入衰耗要求为0.5db〕反射衰耗40db〔.6、光缆各种标识的质量检查参与单位：监理单位、施工单位责任单位：施工单位6.1 新建架空光缆吊牌是否准确,间隔是否合理,杆号喷涂规格尺寸是否符合要求,各种跨公路警示标识、标牌、反光板是否符合要求.光缆吊牌图跨公路警示标志图6.2 杆路编号：根据"光传送网工程光缆线路标示规定",在光缆环路上的杆路是以基站与基站为一连续编号,从A端向B端编号.支线光缆路由上的杆路是以主基站端向支线基站端为一连续编号,具体编号格式应符合设计要求.电杆杆号图7、光缆进局、成端质量检查参与单位：监理单位、施工单位、维护单位责任单位：监理单位检查光缆在机房的预留是否符合设计要求,光缆在ODF架或终端盒做终端,光缆内的金属构件、ODF架接地的装置方法,以及防雷接地线的规格、型号是否均符合设计要求.接地线严禁成螺旋形布放.光纤及尾纤预留在ODF架盘纤盒中安装,是否有足够的盘绕半径,要求盘绕自然、圆滑,并稳固、不松动.光纤成端后,光纤端别、序号是否有明显的标志.光缆进局图光缆成端图8、现场收尾8.1杆路自检整治参与单位：监理单位、施工单位责任单位：施工单位检查杆路<杆梢>是否有偏移情况,对于角度较大的吊档<俯角>、顶档<仰角>和转角杆是否设置附助装置,制作工艺是否符合设计要求.光缆的过杆保护、角杆保护、吊线接头处保护、过树竹保护.三线交越保护的设置是否合理,光缆预留、接头预留是否绑扎,接头两端滴水弯的制作设置是否合理.电杆洞和拉线洞是否已经培土,铁附件、引上钢管是否涂防锈漆,引上钢管口是否已经堵塞.中继段光缆OTDR测试双窗口损耗是否符合设计,接头损耗是否符合设计要求.过树竹保护图过杆保护图电杆培土图8.2 场地清理参与单位：监理单位、施工单位责任单位：施工单位施工完成后应督促施工单位对施工场所进行清洁,并把施工垃圾带离施工现场妥善处置,防止留下安全隐患.同时应督促施工单位把剩余材料按要求进行保管或移交.。

架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。

应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。

(3) 电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。

用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。

上下装置与拉线方向呈“T”形垂直。

通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。

在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。

拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。

②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。

③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。

④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。

4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。

在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。

线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。

②在电杆上安装光缆夹，保证光缆的固定性和稳定性。

③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。

④在光缆终点处安装光缆盒，保护光缆的末端。

第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。

在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。

管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。

在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。

2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。

在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。

3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。

在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。

第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。

在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。

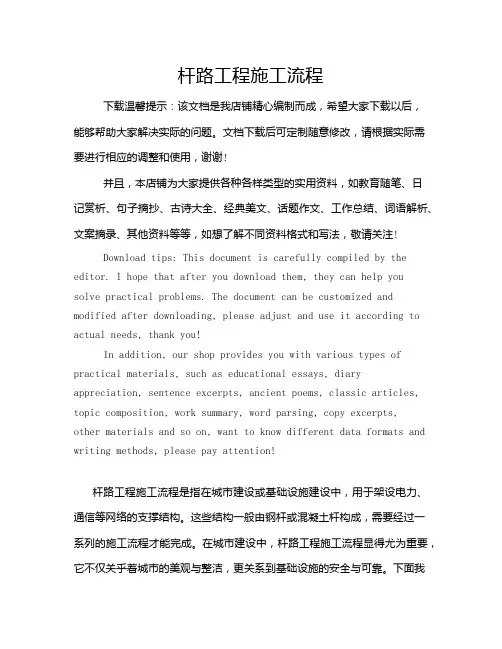

杆路工程施工流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!杆路工程施工流程是指在城市建设或基础设施建设中，用于架设电力、通信等网络的支撑结构。

通信线路施工规范通信线路工程施工技术规范一、施工测量:1、各施工队要根据初步实际为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑路由进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米;2、杆路跨越公路、铁路、河流两侧不能设角杆;、杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路界10米外立杆，测量时3注意与原杆路保持倒杆距离;4、测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉(加辅助线)，120米以上两端做门形杆(8米电杆)。

二、打洞、立杆、挖沟1、立杆，附注洞深:7米杆综合土1.5米深，软石1.4米，坚石1.2米;8米杆综合土1.6米，软石1.5米，坚石1.3米;9米杆综合土1.7米，软石1.6米，坚石1.4米;10米杆综合土1.8米，软石1.7米，坚石1.5米; 2、杆洞土质如为坚石，洞深1.2米，另做石墩保护;3、立杆应作好相关安全工作;立杆人员8-10人;准备好立杆工具;4、必须开好马槽、清理杆洞;5、杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米;6、角杆杆根必须内移15厘米，杆稍向外偏移25度;、与高压电线交越时，两端杆子在立杆前应先做好穿心地气线; 78、杆稍顶是空洞的，必须先用水泥浆堵好;9、跨越公路等特殊情况根据地形实际情况配杆。

三、吊线布放、拉线规格及程式:1、布放吊线时应用千斤顶或转盘布放，严禁打圈及死结;2、与电力交越时，施工前应先做好防护措施;3、吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米;4、双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动;5、拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气;6、角深在7米以下装7-2.6拉线一条，7米以上装7-2.6拉线2条。

四、光缆敷设:1、杆路每隔500米需安装预留支架，每个支架盘留10-12米光缆;2、挂钩间隔为50公分，必须全部一致;3、过杆预留20公分，要用塑料管保护;4、接头盒两侧电杆各预留10-15米;5、配盘光缆不得少于500米;6、布放光缆时不可以打小圈，布放好后不能有水波浪形状;7、直埋出土引上部分用塑料管及钢管保护;8、布放光缆、钢绞线跨马路、电源线等地方都应做好安全标志。

一、交底单位及人员1. 交底单位：XXX通信工程公司2. 交底人：XXX3. 接收单位：XXX项目部4. 接收人：XXX二、交底时间及地点1. 时间：XXXX年XX月XX日2. 地点：XXX项目部会议室三、工程概况1. 工程名称：XXX通信杆路工程2. 工程地点：XXX3. 工程规模：XXX四、施工内容1. 杆路基础施工2. 杆路立杆施工3. 杆路架设施工4. 通信设备安装施工五、安全技术措施1. 施工人员安全措施（1）施工人员必须经过专业培训，熟悉施工工艺和安全操作规程。

（2）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。

（3）施工人员不得酒后作业，不得疲劳作业。

2. 施工现场安全措施（1）施工现场设置明显的安全警示标志，禁止无关人员进入施工区域。

（2）施工现场应设置临时围挡，防止非施工人员进入。

（3）施工现场应配备消防器材，并定期检查维护。

（4）施工现场应设置安全通道，确保施工人员通行安全。

3. 杆路基础施工安全措施（1）挖掘机、推土机等大型设备操作人员必须经过专业培训，熟悉设备操作规程。

（2）挖掘作业时，必须设置警示标志，防止人员误入。

（3）挖掘作业时，应确保挖掘机与周围建筑物、构筑物保持安全距离。

（4）挖掘作业完成后，应及时回填，确保路基稳定。

4. 杆路立杆施工安全措施（1）立杆前，应检查杆基是否牢固，确保立杆安全。

（2）立杆过程中，应使用安全带，防止人员坠落。

（3）立杆完成后，应检查杆基、杆身是否牢固，确保通信杆路安全。

5. 杆路架设施工安全措施（1）架设前，应检查架设设备是否完好，确保架设安全。

（2）架设过程中，应使用安全带，防止人员坠落。

（3）架设完成后，应检查架设质量，确保通信杆路安全。

6. 通信设备安装施工安全措施（1）安装前，应检查设备是否完好，确保安装安全。

（2）安装过程中，应使用安全带，防止人员坠落。

（3）安装完成后，应检查设备安装质量，确保通信设备正常运行。

六、应急措施1. 发生安全事故时，应立即启动应急预案，确保人员安全。

通信架空管道直埋光缆线路工程施工规范 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。

应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。

(3) 电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm 处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。

杆线施工技术要求为加强光缆线路随工验收工作的管理，使光缆线路工程施工质量符合原邮电部颁发的建设标准，确保光缆线路的传输性能符合规定、质量良好、安全可靠。

为光缆线路维护提供良好的质量基础，根据光缆线路工程技术、光缆线路维护规程制定下列工程标准详细如下：一、杆路路由杆路路由选择合理，必须保证线路安全稳定，便于维护，尽可能避开公路用地及城市规划建设地段、尽量避开城镇、电力线路，尽量少穿越村庄跨越公路。

离高速公路一般不少于50米，国道不少于30米，县乡道不少于20米。

二、电杆电杆设置位置稳固，埋深符合规定，电杆正直,歪斜不超过半个电杆梢径：在一直线上,其电杆杆根相差不超过5CM：杆洞回填土夯实，高出地面20CM，宽度50CM，成镘头形；电杆地线：新立电杆段每隔5根电杆设一电杆地线，凡角杆、坡顶杆、四方拉线电杆、穿越电力线两侧的电杆均安装电杆地线，电杆地线从电杆中心穿过入地，电杆地线高出杆顶15CM与电杆成直线无歪斜,并用1。

5MM铁线缠扎吊线和地线入地。

跨越杆不能作角杆.电杆及地锚埋深(综合土）：(土质软、坚石相对应调整）埋深基本上就是电杆本身的五分之一长，若属坚石或岩层土质,深度比正常要求浅30公分以内。

三、拉线(角拉、人字拉、四方拉、高桩拉等的拉线制作方法及规格基本相同）地锚：地锚坑深1.4以上，再开一定槽把地锚棒向杆方向45度,地锚棒出土长度不的超过30公分,正负偏差不超过5CM,埋设位置正确，左右偏差不超过15CM。

长杆档电杆必须做三方拉或四方拉.附图1——1’1—1’图拉线程式符合设计要求,缠扎坚固,接线方位与缠扎或夹固规格符合标准，接线洞深1.4M,角杆拉线应在角的平分线上。

拉线的制作方法及规格:拉线一般采用另缠法铁线制作,用3.0铁丝,上把衬环后缠15公分铁丝，隔3公分,再缠10公分铁丝。

中把衬环后缠15公分铁丝，隔35公分，再缠10公分铁丝，隔5公分,再缠1.6铁丝缠5道包钢线头。

制作完后铁丝上还必须涂防锈漆。

通信工程施工主要工序1.1施工总工序图1.2通信管道施工工序流程图1.3光、电缆敷设工序流程图施工准备—径路复测—挖沟、杆路施工、管道施工—光电缆单盘检验、配盘—光电缆敷设—光电缆接续—光电缆测试—竣工1.4光、电缆单盘检验1）光、电缆到货后，将随盘的合格证及出厂测试资料进行收集并妥善保管。

2）所有光、电缆都要进行单盘检验测试，将单盘测试资料进行妥善保管。

3）光、电缆开盘卸下的包装物，光、电缆检验测试的下脚料、废弃物，测试仪表使用过的废旧电池等要统一收集，集中处理，避免乱扔乱放。

1.5光、电缆沟开挖，管道修建1）光、电缆沟或管道沟开挖前，要探明径路上的既有缆线及设施，对已探明存在既有缆线及设施的区段，严禁使用机械、尖镐及其它尖锐器械大力开挖，同时要请相关的产权单位派人到施工现场进行配合。

2）光、电缆径路穿越铁路或公路，通过桥隧河流等，应按书面协议，并取得主管单位配合再进行施工；在市区范围内开挖必须取得城建部门批准的施工许可后再施工；在交通繁忙地段挖掘道路时，应取得交通部门同意，并按交通部门要求施工；在铁路路肩或路基范围内开挖沟，应事先与工务部门联系，签订安全配合协议后施工。

3）在铁路沿线进行光、电缆施工时，应采取措施保证施工人员安全及铁路设施的安全，防止挖沟损坏铁路路基及信号设备；应预先考虑堆土场地，防止堆土危及行车安全；要利用彩条布等进行必要的防护措施，防止挖沟出土污染道床及石渣。

4）在铁路站台开挖光、电缆沟或修建站台槽道时，要采取围挡措施，保证旅客上下车的安全。

5）在有行人及车辆通过的地方施工时，要在人孔、沟坑边沿、顶管基坑边沿等危险部位，设置明显的安全警示标志，安全警示标志必须符合国家标准，以保证路过行人及车辆的安全。

6）在市区范围内进行光、电缆管道施工，要在指定的地点堆放材料；要及时清运挖出的管道沟土，并采取措施防止尘土飞扬、洒落等。

挖沟时尽量减少对草坪、地面等周围设施的破坏，施工完成后要将破坏的部分进行修复。

通信杆路工程施工方法1、布放吊线布放吊线时，应先把已选择好的钢绞线盘放在具有转盘装置的放线架上，然后转动放线架上的转盘即可开始放线，布放吊线一般采用下列三种方法。

（1）把吊线搁在电杆上吊线夹板的线槽里并把外面的螺帽略微旋紧，以不使吊线脱出线槽为度，随后即可用人工牵引。

（2）将吊线放在电杆和夹板间的螺帽上，但在直线上每隔6根电杆和转弯线路上所有具有离杆拉力的角杆上（即外角杆上），仍须把吊线放在夹板的线槽里[方法同（1）]。

（3）先把吊线布放在地上，然后用人工把吊线逐段搬到电杆与夹板间的螺帽上（一般用杆叉）。
