光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。

一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。

复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。

（2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。

（3）光缆敷设安装的最小曲率半径应符合下表的要求：波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。

（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。

钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。

（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。

光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。

光缆预留长度表XX局为A端，XX中继站为B端。

（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。

杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。

光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。

接杆时电杆锯出断面及刨平面需用沥青作防腐处理，接杆下节杆稍径不得小于上节杆稍径，单接杆时下节杆稍径不小于上节杆根径的四分之三。

架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。

应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。

(3) 电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。

用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。

上下装置与拉线方向呈“T”形垂直。

开工必备随身记！通信工程常用规范与要求一、传输线路光缆1、挂钩规格：25mm 、35mm ; 光揽挂钩的间距应为50cm，允许偏差+-3cm。

电杆两侧第一个挂钩应距离杆25cm，允许偏差+-2cm。

2、跨公路时需挂光缆警示牌。

3、每5根杆档处做一处弯曲预留（小预留，25-30cm），预留光缆需用15mm塑料波纹管保护，每10根作一处大预留，长度约12-15米。

4 、光缆接头盒离电杆的距离约60cm，接头盒两端光缆需做大预留。

5、电杆洞深，偏差应小于5cm。

6、电杆杆距：市区35-40米，郊区45-50 米。

7、竖立电杆：1）直线线路，电杆中心线的偏差应不大于5cm，电杆本身应上下垂直。

2）转角杆：应在线路转角内移10-15cm，只能外倒不能内扑。

3）终端杆竖立后应向拉线倒，倾斜10-20cm。

4）电杆喷号：最末一字或杆号牌下边字迹距地面2.5m，杆号应面向公路；喷字内容：移动标志、杆路建设年，A-B端基站的简称、电杆顺序号。

8、拉线1）角杆拉线常用7/2.6镀锌钢绞线，这种钢绞线的机械强度最小拉断力约4100公斤。

2）拉线扎固方式有：另缠法、夹板法、卡固法三种；拉线有上把、中把之分。

拉线另缠法，中把：首节15cm--间隔28公分--钢线留长10公分--间隔—1.6钢绞线5圈。

上把：首节15cm--间隔3公分--钢线留长10公分--间隔—1.6钢绞线5圈。

3）靠近高压电力设施及热闹市区的拉线，根据设计规定加绝缘子（绝缘子离地面距离应在2M以上，行人道上的拉线要加套竹筒保护，并刷红白反光油漆。

转角杆单条拉线抱箍装在吊线夹板之上10cm处，双方向拉线抱箍装在吊线之下40cm处。

4）地锚块尺寸为60*40*15cm，地锚点出土偏差要小于5cm，地锚坑的深度比杆洞深10cm左右（拉线衬环出土60cm，误差不大于5cm）拉线种类：1、落地拉线2、高拉桩拉线3、吊板拉线4、V型拉线5、地桩拉线（用于化学严重腐蚀的地区）6、杆间拉线（由于相邻杆档的间载荷不同或杆距不同，有受地理限制采用的）7、撑杆（受地形限制，无法装设拉线时）。

通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。

在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。

拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。

②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。

③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。

④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。

4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。

在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。

线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。

②在电杆上安装光缆夹，保证光缆的固定性和稳定性。

③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。

④在光缆终点处安装光缆盒，保护光缆的末端。

第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。

在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。

管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。

在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。

2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。

在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。

3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。

在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。

第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。

在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。

精心整理通信线路工程施工技术规范一、施工测量：1、各施工队要根据初步实际为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑路由进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米；2、3、杆路跨越村路、县道应距公路路界测量时注意与原杆路保持倒杆距离；4、测量时杆距为70-100线)，120米以上两端做门形杆（8二、1、米深，软石1.4米，坚石1.2米；1.5米，坚石1.3米；1.6米，坚石1.4米；1.7米，坚石1.5米；2、3、8-10人；准备好立杆工具；4、必须开好马槽、清理杆洞；5、杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米；6、角杆杆根必须内移15厘米，杆稍向外偏移25度；7、与高压电线交越时，两端杆子在立杆前应先做好穿心地气线；8、杆稍顶是空洞的，必须先用水泥浆堵好；9、跨越公路等特殊情况根据地形实际情况配杆。

三、吊线布放、拉线规格及程式：1、布放吊线时应用千斤顶或转盘布放，严禁打圈及死结；2、与电力交越时，施工前应先做好防护措施；3、吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米；4、双方拉每隔8档一个，四方拉每隔2根电杆，遇到特殊情况时可前后移动；5、6、角深在7米以下装7-2.6四、光缆敷设：1、杆路每隔5002、3、4、5、6、7、8、五、吊牌、喷杆号1、过公路、放炮、易燃、村寨等地应挂宣传牌和警示牌；2、喷杆号规定，宽25厘米、长：75厘米、离地面高：2.5米，每根杆号颜色必须一致，杆号面向公路。

六、直埋光缆：1、直埋光缆在布放时，应先穿好保护管，过路及塌方的地方应用水泥和钢管保护；2、回填后应夯实，夯实后应高于地面10-15厘米；3、转弯、过村庄、公路、铁道等应埋设标石，直线距离每隔100米埋标石，并喷好标志；4、七、后续及施工图：1、电缆线路抢修：1、2、模块之间进行绑扎。

转动全部模块，使每块模块排列紧密，芯线全部包容在模块内呈圆柱形，再用塑料芯线将模块二端进行绑扎。

通信线路施工规范通信线路工程施工技术规范一、施工测量:1、各施工队要根据初步实际为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑路由进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米;2、杆路跨越公路、铁路、河流两侧不能设角杆;、杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路界10米外立杆，测量时3注意与原杆路保持倒杆距离;4、测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉(加辅助线)，120米以上两端做门形杆(8米电杆)。

二、打洞、立杆、挖沟1、立杆，附注洞深:7米杆综合土1.5米深，软石1.4米，坚石1.2米;8米杆综合土1.6米，软石1.5米，坚石1.3米;9米杆综合土1.7米，软石1.6米，坚石1.4米;10米杆综合土1.8米，软石1.7米，坚石1.5米; 2、杆洞土质如为坚石，洞深1.2米，另做石墩保护;3、立杆应作好相关安全工作;立杆人员8-10人;准备好立杆工具;4、必须开好马槽、清理杆洞;5、杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米;6、角杆杆根必须内移15厘米，杆稍向外偏移25度;、与高压电线交越时，两端杆子在立杆前应先做好穿心地气线; 78、杆稍顶是空洞的，必须先用水泥浆堵好;9、跨越公路等特殊情况根据地形实际情况配杆。

三、吊线布放、拉线规格及程式:1、布放吊线时应用千斤顶或转盘布放，严禁打圈及死结;2、与电力交越时，施工前应先做好防护措施;3、吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米;4、双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动;5、拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气;6、角深在7米以下装7-2.6拉线一条，7米以上装7-2.6拉线2条。

四、光缆敷设:1、杆路每隔500米需安装预留支架，每个支架盘留10-12米光缆;2、挂钩间隔为50公分，必须全部一致;3、过杆预留20公分，要用塑料管保护;4、接头盒两侧电杆各预留10-15米;5、配盘光缆不得少于500米;6、布放光缆时不可以打小圈，布放好后不能有水波浪形状;7、直埋出土引上部分用塑料管及钢管保护;8、布放光缆、钢绞线跨马路、电源线等地方都应做好安全标志。

光缆线路工程施工规一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些公路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。

当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点移10-15cm，因地形限制装设撑杆的角杆可不移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。

具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。

2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条力方向的反侧，两条拉线出土点应相互移30cm-45cm之间；8、一般情况下，在直线段每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。

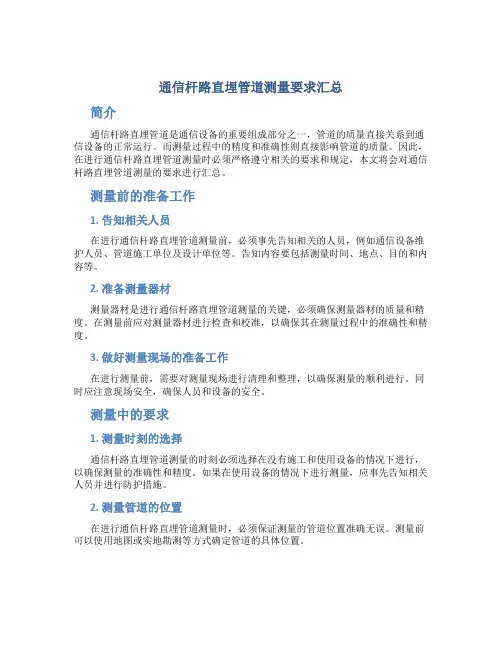

通信杆路直埋管道测量要求汇总简介通信杆路直埋管道是通信设备的重要组成部分之一，管道的质量直接关系到通信设备的正常运行。

而测量过程中的精度和准确性则直接影响管道的质量。

因此，在进行通信杆路直埋管道测量时必须严格遵守相关的要求和规定，本文将会对通信杆路直埋管道测量的要求进行汇总。

测量前的准备工作1. 告知相关人员在进行通信杆路直埋管道测量前，必须事先告知相关的人员，例如通信设备维护人员、管道施工单位及设计单位等。

告知内容要包括测量时间、地点、目的和内容等。

2. 准备测量器材测量器材是进行通信杆路直埋管道测量的关键，必须确保测量器材的质量和精度。

在测量前应对测量器材进行检查和校准，以确保其在测量过程中的准确性和精度。

3. 做好测量现场的准备工作在进行测量前，需要对测量现场进行清理和整理，以确保测量的顺利进行。

同时应注意现场安全，确保人员和设备的安全。

测量中的要求1. 测量时刻的选择通信杆路直埋管道测量的时刻必须选择在没有施工和使用设备的情况下进行，以确保测量的准确性和精度。

如果在使用设备的情况下进行测量，应事先告知相关人员并进行防护措施。

2. 测量管道的位置在进行通信杆路直埋管道测量时，必须保证测量的管道位置准确无误。

测量前可以使用地图或实地勘测等方式确定管道的具体位置。

3. 测量时应注意的细节在进行通信杆路直埋管道测量时，应注意以下细节：•测量过程中不能有移动和振动。

•测量过程中要确保测量器材的稳定和准确性。

•测量过程中应定时校准测量器材。

4. 测量数据的记录在进行通信杆路直埋管道测量时，必须对测量数据进行记录和保存。

记录的内容包括测量时间、地点、管道深度和长度等信息。

同时应保留原始数据和处理过的数据，以备后续的审核和比对。

测量后的处理工作1. 数据处理在完成通信杆路直埋管道测量后，需要对测量数据进行处理，包括数据归档、数据比对、数据分析等工作。

同时还需要对异常数据进行解释和处理，以确保数据的准确性和合理性。

通信架空管道直埋光缆线路工程施工规范 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。

应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。

(3) 电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm 处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。

架空、管道、直埋光缆线路工程施工标准第一部份架空光缆线路工程施工标准依照工程的特点，结合不同的施工工序，拟定不同的质量操纵点。

应依照这些操纵点实施逐点操纵，依据设计和相关标准要求的指标和标准对证量进行逐点检查和验收，以达到工程质量符合工程整体验收标准之目的。

一、杆路1) 路由复测施工单位应付所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确信杆路路由的具体位置、准确长度和每根电杆的杆位，确信线路穿越障碍物的具体位置和相应爱惜方法，复测中继段距离时，应依照地形起伏，核算包括接头重叠长度、各类必要的预留长度在内的敷设总长度，并确信接头的具体位置。

监理工程师采纳见证或巡视的方式，检查复测所取得的数据是不是与施工图纸相一致，和复测单位所采取的纠偏技术方法，显现设计文件和施工图纸与实际要求不一致或其他必需变更设计才能够知足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

(2) 杆距电杆间的距离按设计规定，许诺±5m误差，但不得随意加大设计杆距。

(3) 电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右误差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必需及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一样装在线路的一侧，相邻电杆均用卡盘时应交织装设；杆距长度不等时，装在长杆档的一侧。

②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。

用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。

上下装置与拉线方向呈“T”形垂直。

③在水稻田和松软的地段用水泥卡盘和水泥底盘固根，在水洼地、鱼塘、水流易冲洗的低洼地带的电杆，要做石护墩。

开工必备随身记！通信工程常用规范与要求一、传输线路光缆1、挂钩规格：25mm 、35mm ; 光揽挂钩的间距应为50cm，允许偏差+-3cm。

电杆两侧第一个挂钩应距离杆25cm，允许偏差+-2cm。

2、跨公路时需挂光缆警示牌。

3、每5根杆档处做一处弯曲预留（小预留，25-30cm），预留光缆需用15mm塑料波纹管保护，每10根作一处大预留，长度约12-15米。

4 、光缆接头盒离电杆的距离约60cm，接头盒两端光缆需做大预留。

5、电杆洞深，偏差应小于5cm。

6、电杆杆距：市区35-40米，郊区45-50 米。

7、竖立电杆：1）直线线路，电杆中心线的偏差应不大于5cm，电杆本身应上下垂直。

2）转角杆：应在线路转角内移10-15cm，只能外倒不能内扑。

3）终端杆竖立后应向拉线倒，倾斜10-20cm。

4）电杆喷号：最末一字或杆号牌下边字迹距地面2.5m，杆号应面向公路；喷字内容：移动标志、杆路建设年，A-B端基站的简称、电杆顺序号。

8、拉线1）角杆拉线常用7/2.6镀锌钢绞线，这种钢绞线的机械强度最小拉断力约4100公斤。

2）拉线扎固方式有：另缠法、夹板法、卡固法三种；拉线有上把、中把之分。

拉线另缠法，中把：首节15cm--间隔28公分--钢线留长10公分--间隔—1.6钢绞线5圈。

上把：首节15cm--间隔3公分--钢线留长10公分--间隔—1.6钢绞线5圈。

3）靠近高压电力设施及热闹市区的拉线，根据设计规定加绝缘子（绝缘子离地面距离应在2M以上，行人道上的拉线要加套竹筒保护，并刷红白反光油漆。

转角杆单条拉线抱箍装在吊线夹板之上10cm处，双方向拉线抱箍装在吊线之下40cm处。

4）地锚块尺寸为60*40*15cm，地锚点出土偏差要小于5cm，地锚坑的深度比杆洞深10cm左右（拉线衬环出土60cm，误差不大于5cm）拉线种类：1、落地拉线2、高拉桩拉线3、吊板拉线4、V型拉线5、地桩拉线（用于化学严重腐蚀的地区）6、杆间拉线（由于相邻杆档的间载荷不同或杆距不同，有受地理限制采用的）7、撑杆（受地形限制，无法装设拉线时）。

线路基础知识第一章杆路1。

直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。

杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；2. 杆路穿越电力线路、长途光缆线路、一定要从下面穿过。

杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；3. 立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm。

第二章吊线1. 吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。

第一层吊线与第二层吊线间距40cm；2。

第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3. 吊线的背档杆和吊档杆5米以上的应做辅助装置。

100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm以上。

飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4. 8米以上角深内角应做辅助线，角杆辅助线采用7*2.2钢铰线，从吊线抱箍穿钉至封口60cm，用二只U型钢卡（10cm）间距10cm，5至7圈封头，5至8米角深内角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用3.0铁线另缠方法。

第三涨拉线1. 拉线方位角深一定要用皮尺测定,丈量角深以50米标准杆距为测定依据2. 拉线抱箍在电杆的位置,终端拉,顶头拉,角杆拉,顺线拉线一律装设在吊线抱箍的上方,侧面拉线装设在吊线抱箍的下方,拉线抱箍与吊线抱箍间距10cm±2cm.第一道拉线与第二道拉线抱箍间距为40cm.3. 7×2.2钢绞线主吊线,角深在7.5米以下,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线,顶头拉线都用7/2.6钢绞线.4. 15米以上角深的角杆,应做人字拉线.拉线距离比1:1,但不得少于0.75,防风拉为8根杆一处,四方拉一般32杆左右设一处(最长不得大于48根杆距);四方拉必须做辅助线装置.5.线路偏转30度，拉线盒吊线规格相同；偏转角度30~60度之间，拉线采用比电缆吊线大一级规格的钢双绞线；大于60度或者架空电缆长杆都应设定头拉线；顶头拉线应采用比电缆吊线大一个级别钢绞线。

通信线路工程施工技术规范一、施工测量：1、各施工队要根据初步实际为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑路由进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米；2、杆路跨越公路、铁路、河流两侧不能设角杆；3、杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路界10米外立杆，测量时注意与原杆路保持倒杆距离；4、测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉(加辅助线)，120米以上两端做门形杆（8米电杆）。

二、打洞、立杆、挖沟1、立杆，附注洞深：7米杆综合土1.5米深，软石1.4米，坚石1.2米；8米杆综合土1.6米，软石1.5米，坚石1.3米；9米杆综合土1.7米，软石1.6米，坚石1.4米；10米杆综合土1.8米，软石1.7米，坚石1.5米；2、杆洞土质如为坚石，洞深1.2米，另做石墩保护；3、立杆应作好相关安全工作；立杆人员8-10人；准备好立杆工具；4、必须开好马槽、清理杆洞；5、杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米；6、角杆杆根必须内移15厘米，杆稍向外偏移25度；7、与高压电线交越时，两端杆子在立杆前应先做好穿心地气线；8、杆稍顶是空洞的，必须先用水泥浆堵好；9、跨越公路等特殊情况根据地形实际情况配杆。

三、吊线布放、拉线规格及程式：1、布放吊线时应用千斤顶或转盘布放，严禁打圈及死结；2、与电力交越时，施工前应先做好防护措施；3、吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米；4、双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动；5、拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气；6、角深在7米以下装7-2.6拉线一条，7米以上装7-2.6拉线2条。

四、光缆敷设：1、杆路每隔500米需安装预留支架，每个支架盘留10-12米光缆；2、挂钩间隔为50公分，必须全部一致；3、过杆预留20公分，要用塑料管保护；4、接头盒两侧电杆各预留10-15米；5、配盘光缆不得少于500米；6、布放光缆时不可以打小圈，布放好后不能有水波浪形状；7、直埋出土引上部分用塑料管及钢管保护；8、布放光缆、钢绞线跨马路、电源线等地方都应做好安全标志。

线路标准化要求一、直埋光缆的标准化1、地面障碍物：光缆路由上无挖掘、无冲刷、无光缆裸露、尽量远离腐蚀性物质、栽树及建筑物。

2、直埋线路的埋深应满足附录一要求。

3、直埋线路的标石应位置准确、埋设正直、齐全完整、编写正确、字迹清楚，并符合下列规定：（1）标石的尺寸：长宽为160*160毫米；高度为1米。

（2）标石内配筋：主筋为四根6毫米钢筋，四根主筋用铁丝缠绕在一起以求稳固。

（3）颜色为边框为红色、白底、蓝字。

字体大小和内容要求如下：标石编号为三位（第一个标石为001），标石顶有电信标志，字体大小为60mm*30mm，出土部分如下图：（4）标石尽量埋在不易变迁的位置上。

直线标石埋在直埋线路的正上方,面向传输方向，当线路沿公路敷设且其间距较近时，可面向公路；接头处的标石埋在直线线路上，面向接头；转角处的标石埋在线路转角的交点上，面向内角；预留标石埋设在预留处的直线线路上，面向预留；地下障碍物标石面向始端。

与其他光缆交叉时，有交叉标石。

相邻两市分公司的维护分界，应加分界标石。

（5）标石的编号以一个中继段为独立编号单位。

编号顺序自A 端至B端。

（6）监测金属护套对地绝缘电阻和直埋接头盒监测电极间绝缘电阻的接头处，必须安装监测标石。

监测尾缆，蓝桔接A方向缆，绿棕接B方向缆，黑白接防水探头，暖色接外护层，（7）标石的一般埋深为60厘米，出土部分为40±5厘米，标石的周围应夯实。

（8）同路由、近距离敷设多条直埋线路的标石埋设除符合上述规定外，另规定如下：同沟敷设时，只在其路由上埋设一块标石；同沟敷设多条缆的接头处应各自分别埋设接头标石，且标石的标记应有明显的区别；两条缆分设沟距超过5米、平行长度超过50米时，甲乙两缆分别埋设标石，且标石的标记应有明显的区别。

小于上述规定时，可仅在甲缆的路由上埋设一块标石，但在竣工图上应注明两条缆之间的实际距离。

（9）标石间的直线距离不大于100米，在寻找线路困难处、特殊地段及处理后的障碍点、增加的线路设备点（如防雷地线等）、与后设的地下管线、建筑物的交越点、介入或更换短光缆等处应增设标石并绘入竣工图。

通信光缆的敷设方式普通分为三种：管道、直埋和架空敷设方式。

(1)路线工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。

复测中因外界环境变化而导致路由不通或者存在危及路线安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。

(2)施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km 做为配盘基数，架空光缆按3 公里配盘，直埋光缆按3 公里配盘；挨近局站侧的单盘长度不宜小于500 米，严禁使用短段光缆。

(3)光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表安装后(静态弯曲) 安装时(动态弯曲) 10 倍光缆外径20 倍光缆外径12.5 倍光缆外径25 倍光缆外径15 倍光缆外径30 倍光缆外径(4)敷设管道光缆要严格按照设计给定的管孔位置布放。

波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15 倍。

(5)光缆引上部份均采用Φ 80mm 钢管保护，钢管内穿放 2 根子管，子管规格为Φ 28/32mm 聚乙烯塑料管。

钢管下部延伸至人(手)孔内或者地下，钢管上方管口以及子管管口应作阻塞处理。

(6)光缆路线在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站 内预留长度等。

光缆的预留长度要严格按照下表要求实施， 对特殊地段可结合工程现场实际情况确定。

光缆预留长度表光缆接头重叠长度人(手)孔内自然弯曲增加长度 光缆沟或者管道内弯曲增加长度 架空光缆弯曲增加长度地面局站内每侧预留(进线室内)因水利、道路、桥梁等建设规划导致的预留XX 局为 A 端， XX 中继站为 B 端。

(1)电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20 厘米。

杆路建造标准杆高为 8 米，标准杆距为 50 米，超过 65 米按 长杆档处理。

通信线路工程施工规范架空光缆部分一、路由：1、设计图纸是工程施工的重要依据,它关系到工程预算；材料计划、采购供应、网络规划,在施工中,如无特殊情况,应严格按照设计图纸进行施工.2、在施工中,由于特殊情况不能按照设计图纸进行施工的,可进行原设计变更,设计变更的程序是：施工单位提出变更理由,报监理单位进行审查核实,然后向建设单位上报设计变更,待建设单位同意后方可按照变更后的路由进行施工,较大的变更需要设计单位重新设计,施工单位无权自行改变设计.3、涉及到敷设方式变更的,应由施工单位、监理单位、设计单位共同报建设单位批准.4、需要设计变更的,由施工单位填写设计变更单并绘出变更示意图,一式三份,建设单位、监理单位、施工单位各一份,报建设单位审批.二、路由的勘察、测量、定位：1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护.2、杆距：杆位测量定位时,原则上每50米一档杆,如遇特殊情况,可适当延长和缩短杆距,但一般不得超过45—55米.3施工单位不得任意改变杆距,如遇特殊情况,可与现场监理共同处理.任意加大杆距不合格工程,后果应由施工单位负责.三、立杆：1、电杆洞深表2、立杆前,应对设计路由进行认真复测,反复比较,本着赶路稳固、路由简捷、线路安全、便于维护的原则,测出最佳路由.3、电杆位置立在线路中心线上,其差距左右不应大于5公分,电杆上下垂直,杆根培土牢固.4、角杆应在线路转角点做内移,水泥杆内移值为10—15公分,木杆内移值为20—40公分.5、终端杆树立后,杆稍应向拉线倾斜10—20公分.6、水田地立杆必须要时加盘底,松软地、水田地角杆加盘底、上卡盘距地面40公分,下卡盘距坑底30公分.7、光缆线路在跨越各种道路时,要按照规范标准执行,其中：过铁路时,高度在米以上,过国道、省道时高度应在米以上,过乡间公路时,高度在米以上.8、根据地形起伏,决定电杆程式,尽量使吊线皱与平缓.9、杆路在穿越山区、河滩及流沙地带时,应做护墩保护,护墩规格为：直径80公分,高度100公分地面上下各50公分.10、光缆杆路应尽量避开树木及电力线及其他设施,如无法避开时,应加三线保护套保护,确保光缆安全.11、直线杆、角杆、终端杆、单接杆、品接杆、以及H杆埋深一定要符合电杆洞深表的要求,埋深不够为不合格工程.四、拉线1、拉线距高比为1：1,由于地形限制达不到要求时,最小不得小于1：075.2.双方拉线防风拉线每8挡杆做一处,四方拉线防凌拉线每32挡杆做一处.不得借口群众工作难做而任意扩大杆档数,更不能不做,否则为不合格工程.3、角杆拉线、终端拉线、泄力拉线、四方拉线的顺线拉、均采用7/钢绞线,双方拉线采用7/钢绞线.4、飞线杆和杆距在100—150米以上时,采用人字拉线或三方拉线.5、防风拉线采用180公分地锚铁柄,地锚铁柄出土长度为30公分,其它拉线地锚铁柄长为210公分,地锚铁柄出土长度为30—60公分.6、角杆角深在15米以内可做一条拉线,角深在15米以上做两条拉线.角杆拉线在平分线左右偏差不超过5公分.7、角杆拉线抱箍做在吊线上方10公分处,防风拉线抱箍做在吊线抱箍下方10公分出,四方拉线顺线拉做在吊线抱箍上方15公分处,顶头拉线和吊线同用一个抱箍.8、按照设计要求,拉线上把和中把、吊线接头、终端全部采用缠绕法,其具体规格为：拉线上把、吊线接头、吊线终端为：衬环外缠绕10公分,间隔3公分,再缠绕10公分,最后留10公分余线并绑扎；拉线中把规格为：衬环外缠绕15公分,间隔28公分,再缠绕10公分,最后留10公分余线并绑扎.9、拉线地锚埋深按照杆高相关标准执行,并与电杆形成45度夹角.10、拉线地锚出土点不得偏差5公分,偏差5公分以上为不合格.11、在市区、居民区、乡村内、道路旁以及人畜经常出入的地方,拉线根部采用绝缘警示管保护.12、在直线杆路上,不得任意设置小角杆,逃避做双方拉线而影响杆路质量和美观.五、吊线1、吊线距离：吊线抱箍距离一般为杆顶下移50公分,如遇特殊地形、路口或电力线时可做适当调整,最低不低于距杆顶25公分.2、吊线位置：第一条吊线沿杆路前进方向的左侧架设.3、吊线垂度：冬季施工,吊线垂度不应大于13公分.夏季施工,吊线垂度不应大于18公分.4、吊线质量：收紧吊线时,吊线不得出现断股、散股等现象,否则应更换吊线.5、仰俯角辅助线：仰角、俯角吊线超过水平线20度时,应做仰角、俯角辅助线.6、辅助吊线：杆距超过100—150米以上时,应做辅助吊线.辅吊与主吊间隔为40公分.每当20米与主吊线固定一处,并要求垂度一致.六、防雷、防强电1、吊线在机房终端杆前3米处用大号蛋型隔电子做电气断开.吊线接头处用中号柱型隔电子做电气断开,一般距离为2公里,最长不得超过公里.基站前第二颗杆做吊线装置.2、避雷线：在有各种拉线处必做,其规格为：用镀锌铁线.高出杆顶10公分,在距杆顶10公分处和抱箍距杆顶中间绑扎两处.下端固定在抱箍内,并与拉线缠绕5圈,要求接触良好.3、直埋式地线：光缆线路在跨越10KV电力时,用镀锌铁线从电杆中心穿过,电杆底端余留1米并连接接地体,电杆顶端将避雷线折下,用吊线夹板固定在吊线上.4、总接地：在终端杆前一个杆上做总接地,其具体做法为：用4×4×4mm镀锌扁铁与杆路垂直开沟,深度约1米,扁铁长度米,3跟间隙2米打入地下,用扁铁焊接在一起,在电杆底端外延6米,深米,与接地体焊接牢固.5、光缆在机房终端时,加强芯与ODF架地线孔做电气连接.6、架空光缆与电力线交越时,加装Ω型绝缘电力保护管保护,保护管应超出电力线宽度每侧2米,并固定牢固,要求整齐美观.七、光缆敷设1、单盘测试：光缆在布放前,应做单盘测试,避免将不合格光缆用在线路上.2、光缆配盘：光缆在布放前,应根据中继段长度、线路地形地貌、河流、障碍等进行统一配盘,避免光缆接头设在不适当位置.光缆在机房、基站前500米处不应设有接头.3、光缆端别：光缆A、B端识别方法为红头、大号、光缆填充芯红绿顺序,顺时针为A端,绿头、小号、光缆填充芯红绿顺序,逆时针为B端.4、光缆端别布放规定：局方、主干、上端基站为A端,分局、分支、下端基站为B端,光缆端别不得放错.5、光缆布防时,角杆角深在5米以内时,光缆沿吊线侧布放,角杆角深超过5米时,一律沿角杆内侧布放.6、光缆布放时按规定操作,要严密组织,统一指挥,不得出现拖拉、扭曲、背扣等现象,确保光缆布放安全.7、光缆在施工时,其弯曲半径不得小于光缆直径的20倍,余缆圈直径不得小于60公分.8、光缆余留：每10档杆余留5米,光缆接头每端余留15米,光缆进基站终端做余留20—30米,要求各种余留盘留留整齐美观,余缆不得乱放.9、光缆余留架要装设在杆路前进方向的杆前.基站终端余留架要装设在终端杆拉线的反侧.一般余留为上盘留,接头余留为下盘留,不得盘错.10、电杆上的光缆伸缩弯,冬季距吊线为25公分,夏季距吊线为30公分,在距电杆中心50公分处用单芯铁皮线绑扎固定,余弯用直径Φ2公分的纵刨软塑料管保护,其长度为50公分.11、光缆挂钩间距：挂钩距离为47—50公分,一般不得超过50公分,50公分一个挂钩,左右偏差不得超过3公分,要求牢固整齐、美观一致.12、光缆布放后要松紧一致,整齐美观,不得出现蛇形弯,不得损伤光缆外皮.13、光缆沿墙壁墙挂时,一般采用夹板固定吊线,光缆垂直布放时一般采用打拉攀固定吊线和光缆,特殊情况采用塑料卡钉固定.14、电杆编号顺序按A端向B端编排,喷号底端距地面米.15、电杆的喷号按照电信公司要求,20×50公分白底,上喷中国电信、××县、×—×、杆号.16、架空光缆在跨越公路时应设置警示杆和警示牌.17、基站光缆处理：终端杆上应设余留架：终端杆至机房间光缆用吊线固定;终端杆至机房间光缆用塑料管保护；光缆进线孔要封堵严密；光缆进线孔前应留滴水弯,光缆一律不准接触铁塔,不能在机房顶通过和盘放,应沿墙钉固或墙吊.18、架空光缆线路要求为：电杆正、吊线紧、光缆顺、挂钩匀,杆路整齐、美观.19、光缆在上游站和下游站点进线处、光缆接头处挂牌.八、终端、测试1、中继段光缆在基站终端和线路割接前,应向电信公司传输主管部门申请,并制定完善的割接方案,经批准后方可实施.2、光缆成端的顺序为：光缆接头、机房终端、全程测试、线路割接,依次进行.3、光纤衰减测试按两个窗口进行,即1310nm和155nm.测试标准为：接头衰减不大于个；中继段衰减测试中,1310nm不大于km；1550nm不大于km.4、光缆在接头、割接工作完成后,应在接头盒内如实填写纤芯接续信息表.光缆在基站机房终端完成后,应在综合配线柜内如实填写光纤分配表,注明光缆方向/芯数等使用情况.直埋光缆部分一、复测、划线1、按照设计图纸,在挖沟前对光缆路由进行复测、划线.一般要求双线.2、复测、划线要避开危险地段,不能避开时应采取保护措施.二、开槽挖沟1、直埋光缆埋深表2、光缆沟上口宽度为60公分,沟底宽度为30公分,如敷设两条光缆,沟底宽度为40公分.3、光缆沟要求线直、底平、深度符合要求.4、光缆路由跨越公路和河流时,应做钢管保护,钢管规格为Φ80mm镀锌钢管内穿50/60mm塑料管保护,其两端应长出路宽一米.5、光缆路由穿过乡间公路、村庄、果树园、10KV以上电力线等应铺设50/60mm 塑料管保护.6、光缆路由穿过石质、半石质、硬土、灰喳等地段时应垫10公分细土和细沙,然后拆能放缆.7、管道施工严格按照施工规范施工,原则上手孔宽90公分,长120公分,深150公分.管口处必须做喇叭口,喇叭口深度为5—8公分,手孔井内必须抹光.砌井前必须先打垫层,垫层为水泥混泥土,垫层厚度≥10公分,管道深度为120公分,遇有特殊情况,深度无法达到必须监理认可并拍照留档.管道沟必须线直、底平、深度符合要求.回填土必须先回填30公分细土并夯实,在填普通土夯实.三、布放光缆1、光缆在布放前,必须进行单盘测试和配盘,避免将接头设在危险地段.2、布放光缆要严密组织,统一指挥,不得出现拖拉、扭曲、背扣等现象.3、光缆布放时,应有专人进行捋缆检查,发现问题及时处理.4、光缆布放后,光缆在沟内应呈蛇形弯,避免光缆拉的过紧而影响传输质量.四、回填、标石1、光缆布放后,先用细土回填30公分,然后全程回填,不得将砖头、石块、冻土填入光缆沟内,以免砸坏光缆.2、光缆路由地形差大于80公分以上时,应做护坡保护.3、直埋线路一般每50米埋设一块标石,特殊地段视情况适当增加标石数量.在接头、转弯、过公路、河流两侧、障碍物均应设置标石.4、在光缆接头处要设置监侧标石,按规定引出测试线.5、标石埋深：地下为60公分,地上为40公分.标石要用白底红字正楷字,按中继段A—B端统一编号.6、各种标石符号应规范,直线标石、接头标石、监测标石、转角标石都要一一表明,并标有“地下光缆、不得移动”字样.7、光缆接头处要用水泥板加盖,其规格为：用三块40×60×5公分水泥板,距接头盒30公分上方将接头部位覆盖.8、直埋光缆与架空光缆相连接时,引上管制作方法为：用直径为80公分、长度为3米的钢管,地上米,地下米,内穿3根28/32子管,在距地面40公分,距管口15公分处固定,子管与钢管长度一样.。

第一部分杆路测量一、与测量相关的电杆名称（1）中间杆：直线杆路中的电杆（2）角杆：杆路转角处的电杆（3）终端杆：杆路终端处的电杆（4）其他受力不平衡的电杆：如过河或跨越障碍物的跨越杆，地形坡度变化较大处的电杆等。

（5）间距：两个建筑物上下垂直相距的尺寸，成为间距或垂直空距。

（6）距离：两个建筑物前后相距的尺寸，成为距离或水平空距。

（7）隔距：间距和距离的笼统称呼。

（8）跨越：线路从其他设施上面通过，成为跨越。

（9）穿越：线路从其他设施下面通过，成为穿越（10）交越：跨越和穿越的统称。

（11）内角:以角杆为顶点，线路转弯处内侧的角叫内角，一般小于180度而大于90度。

（12）外角：以角杆为顶点，线路转弯处外侧的角叫外角。

（13）方向角：指线路行进方向的延长线与转弯后的直线所构成的夹角。

图1 一般杆路图二、一般定位测量方法1.直线段的测量1) 先选定角杆或终端杆的位置、树标（远树大旗标、近立标杆）。

2) 从起点处开始向旗标方向丈量杆距，每一杆距立一标杆，并由看标人标直方向和标杆，以三根标杆对准标旗为止。

3) 第四根杆和第五根杆确定后，由第四和第五根杆倒换着前进，直到本段结束。

4) 测定的标杆位置均应打入标桩，作好记录以备制图和查找。

2. 角杆的角深测定角杆的负载承受的垂直分力和拉撑力的大小，主要的因素确定于角度的大小，直接影响杆路的稳固性。

线路转弯时，可用两种方法来表示转角的大小。

即用两侧线路所夹的内角或衬角的角度表示，如图3所示。

C图2 直线段看标方法在现场测量角度比较麻烦，不易准确，通常用丈量角深的方法测量。

如图3所示。

根据平面几何原理，设AB=AC=标准杆距在A点作BC连线的垂线A E⊥BC则AE的长度叫角深。

在实际测量中常用比例方法缩小边长，丈量的结果再乘以同一缩小的倍数，才是所测的角深。

角深与内角的关系：角深越长，内角越小；反之越大。

角深实用测量方法（1）先在AB档方向内插E杆，使BE=5米，又在BC方向内插G杆，使BG=5米。
