屋顶制程排气风管安装实例

上人屋面排气管做法
根据设计图纸要求，在珍珠岩找坡层之上还设有找平层、保温层和一层卷材防水层，在工期紧张的情况下，根本无法保证基层的干燥度，为确保屋面工程的防水质量，现根据相关要求，在找坡层内增设透气管，各栋的透气管的布置及做法如下图所示：
1、布置：
87-89#楼屋面排气管布置如下图：
90-91#楼屋面排气管布置如下图：
92-94楼屋面排气管布置如下图：
2、做法：
排气管立管采用金属管DN50，水平管采用PVCDN50，在自粘改型沥青卷材施工完成后，按照布置图布设，竖直段和水平段排气管交界处采用五通或三通连接，其端部用透水布或密目铁丝网包裹，防止砂浆堵塞管道口。

用1：3水泥砂浆抹成斜面固定，水泥砂浆固定点间隔不大于2m，水泥砂浆抹面高度不大于50mm。

珍珠岩找坡施工时，注意排气管的成品保护。

水平PVC管，每隔300mm在上下各钻孔一处。

竖向排气管顶部采用弯头，弯头朝下。

在局部按照《屋面工程质量验收规范》要求，做防水补强。

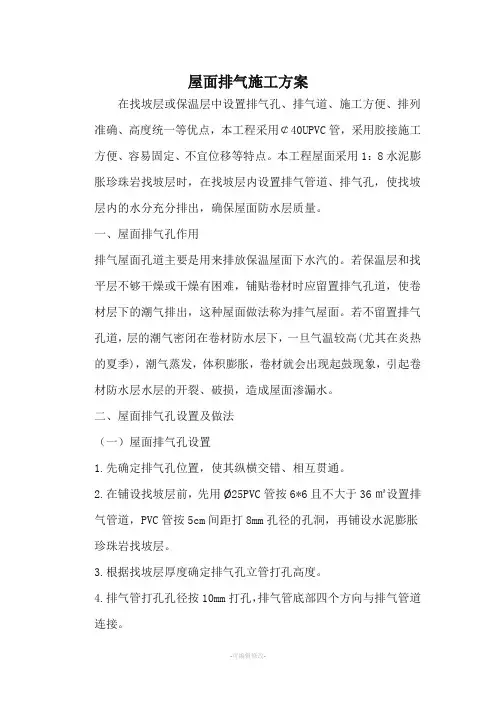

屋面排气施工方案在找坡层或保温层中设置排气孔、排气道、施工方便、排列准确、高度统一等优点，本工程采用￠40UPVC管，采用胶接施工方便、容易固定、不宜位移等特点。

本工程屋面采用1：8水泥膨胀珍珠岩找坡层时，在找坡层内设置排气管道、排气孔，使找坡层内的水分充分排出，确保屋面防水层质量。

一、屋面排气孔作用排气屋面孔道主要是用来排放保温屋面下水汽的。

若保温层和找平层不够干燥或干燥有困难，铺贴卷材时应留置排气孔道，使卷材层下的潮气排出，这种屋面做法称为排气屋面。

若不留置排气孔道，层的潮气密闭在卷材防水层下，一旦气温较高(尤其在炎热的夏季)，潮气蒸发，体积膨胀，卷材就会出现起鼓现象，引起卷材防水层水层的开裂、破损，造成屋面渗漏水。

二、屋面排气孔设置及做法（一）屋面排气孔设置1.先确定排气孔位置，使其纵横交错、相互贯通。

2.在铺设找坡层前，先用Ø25PVC管按6*6且不大于36㎡设置排气管道，PVC管按5cm间距打8mm孔径的孔洞，再铺设水泥膨胀珍珠岩找坡层。

3.根据找坡层厚度确定排气孔立管打孔高度。

4.排气管打孔孔径按10mm打孔，排气管底部四个方向与排气管道连接。

5.排气管与屋面板采用管卡固定，固定后在排气管道上用纤维网布覆盖，防止。

6.回填后在排气道碎石上方采用油毛毡，将碎石覆盖每边伸出碎石100mm，在铺砂浆找平层。

(二）屋面排气孔做法1.对需要铺设排气管道的屋面，排气管道设置在保温层中，再穿过保温层的管道上打排气孔，排气孔呈梅花状分布。

2.排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。

3.根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。

4.在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36㎡的范围内设置1各出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。

排气孔根部进行装饰。

三、施工要点1.排汽道应纵横贯通，不得堵塞，并应与大气连通的排汽孔相连。

表C2-1
编号
工程名称
将台乡农民回迁安置房11#、
12#、14#、15#住宅楼及3#车库
东段
交底日期2017.3.7施工单位北京市朝阳田华建筑集团公司分项工程名称屋面排气管交底提要相关施工工艺、质量标准及安全防护
交底内容：
审核人交底人接受交底人
表C2-1
编号
工程名称
将台乡农民回迁安置房11#、
12#、14#、15#住宅楼及3#车库
东段
交底日期2017.3.7
施工单位北京市朝阳田华建筑集团公司分项工程名称屋面排气管交底提要相关施工工艺、质量标准及安全防护
交底内容：
审核人交底人接受交底人。

3、屋面工程做法：
3.1屋面排气孔做法：
3.1.1对需要铺设排气管道的屋面，排气管道设置在保温层中，在穿过保温层的管道上打排气孔，排气孔呈梅花
状分布。

3.1.2排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。

3.1.3根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。

3.1.4在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36m2的范围内设置1个出气口，在排
气管出口处要做防水处理，防水层高度不低于300mm。

排气孔根部进行装饰。

（参见效果图）
3.1.5排气出口效果图：
[键入文字]
[键入文字]。

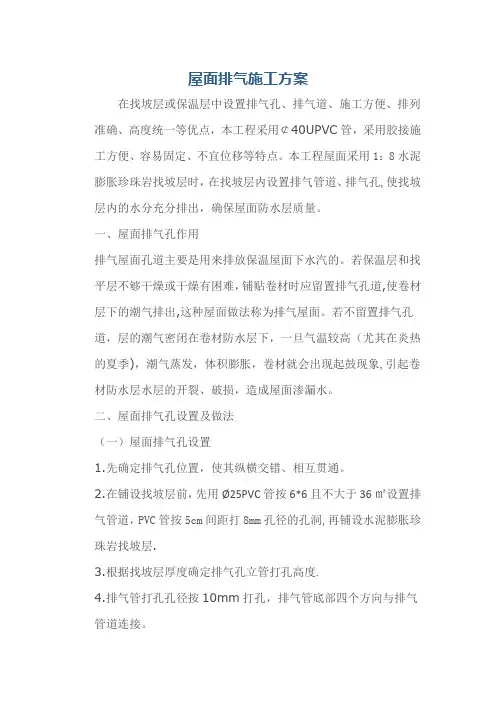

屋面排气施工方案在找坡层或保温层中设置排气孔、排气道、施工方便、排列准确、高度统一等优点，本工程采用￠40UPVC管，采用胶接施工方便、容易固定、不宜位移等特点。

本工程屋面采用1：8水泥膨胀珍珠岩找坡层时，在找坡层内设置排气管道、排气孔,使找坡层内的水分充分排出，确保屋面防水层质量。

一、屋面排气孔作用排气屋面孔道主要是用来排放保温屋面下水汽的。

若保温层和找平层不够干燥或干燥有困难，铺贴卷材时应留置排气孔道,使卷材层下的潮气排出,这种屋面做法称为排气屋面。

若不留置排气孔道，层的潮气密闭在卷材防水层下，一旦气温较高（尤其在炎热的夏季)，潮气蒸发，体积膨胀，卷材就会出现起鼓现象,引起卷材防水层水层的开裂、破损，造成屋面渗漏水。

二、屋面排气孔设置及做法（一）屋面排气孔设置1.先确定排气孔位置，使其纵横交错、相互贯通。

2.在铺设找坡层前，先用Ø25PVC管按6*6且不大于36㎡设置排气管道，PVC管按5cm间距打8mm孔径的孔洞,再铺设水泥膨胀珍珠岩找坡层.3.根据找坡层厚度确定排气孔立管打孔高度.4.排气管打孔孔径按10mm打孔，排气管底部四个方向与排气管道连接。

5.排气管与屋面板采用管卡固定，固定后在排气管道上用纤维网布覆盖,防止。

6。

回填后在排气道碎石上方采用油毛毡,将碎石覆盖每边伸出碎石100mm，在铺砂浆找平层。

(二）屋面排气孔做法1.对需要铺设排气管道的屋面，排气管道设置在保温层中，再穿过保温层的管道上打排气孔，排气孔呈梅花状分布.2。

排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死.3。

根据屋面的情况布置排气管道,排气管道要纵横贯通，在保温层内形成有效的排气网。

4.在排气管道上设置排气出口，排气出口与大气相通,在屋面面积每36㎡的范围内设置1各出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。

排气孔根部进行装饰。

三、施工要点1。

排汽道应纵横贯通，不得堵塞，并应与大气连通的排汽孔相连。

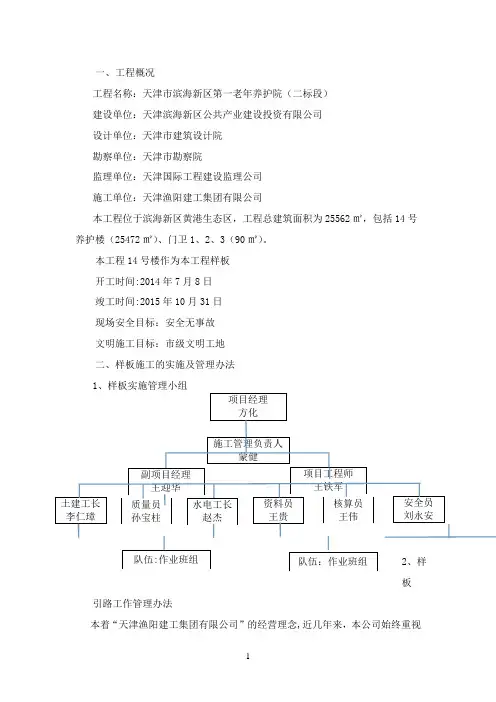

一、工程概况工程名称：天津市滨海新区第一老年养护院（二标段）建设单位：天津滨海新区公共产业建设投资有限公司设计单位：天津市建筑设计院勘察单位：天津市勘察院监理单位：天津国际工程建设监理公司施工单位：天津渔阳建工集团有限公司本工程位于滨海新区黄港生态区，工程总建筑面积为25562㎡，包括14号养护楼（25472㎡）、门卫1、2、3（90㎡）。

本工程14号楼作为本工程样板开工时间:2014年7月8日竣工时间:2015年10月31日现场安全目标：安全无事故文明施工目标：市级文明工地二、样板施工的实施及管理办法1、样板实施管理小组板引路工作管理办法本着“天津渔阳建工集团有限公司”的经营理念,近几年来，本公司始终重视民心工程的质量管理，并采取了一系列措施，使民心工程质量有了显著的提高,同时也深得业主好评。

为进一步提高工程质量，增强公司的社会信誉和综合竞争力,公司决定加大对民心工程的样板管理工作，以攻克民心工程施工的各个难关,为此本工程特制定此管理办法，具体有以下几点：工作开展范围：本项目施工的主要工序。

样板管理目标：项目部施工范围内的主要工序实行样板引路制，工程竣工交付业主时,保证无返修.3、样板引路管理要求（1）项目部对规定的每个工序样板项目，均实行两极化管理，即项目部成立的样板引路领导小组和工程处成立的样板引路工作小组，其中样板引路工作小组组长由项目经理担任，要把样板工作具体化，即分工明确，责任到人，层层落实，道道工序把关.（2）项目工长对有关班组和人员进行样板工序技术交底，并形成书面的交底记录.4、样板确定(1）本项目部按照天津滨海新区公共产业建设投资有限公司建设管理分公司印发的关于《建管分公司建设项目工程样板管理办法》执行.(2）工艺按照《建管分公司建设项目工程样板管理办法》中第四条使用范围所提内容进行样板实施。

本工程由一系列样板组成，而不仅仅是显示完成面的情况。

样板做好后必须经甲方及监理确认，并办好书面手续。

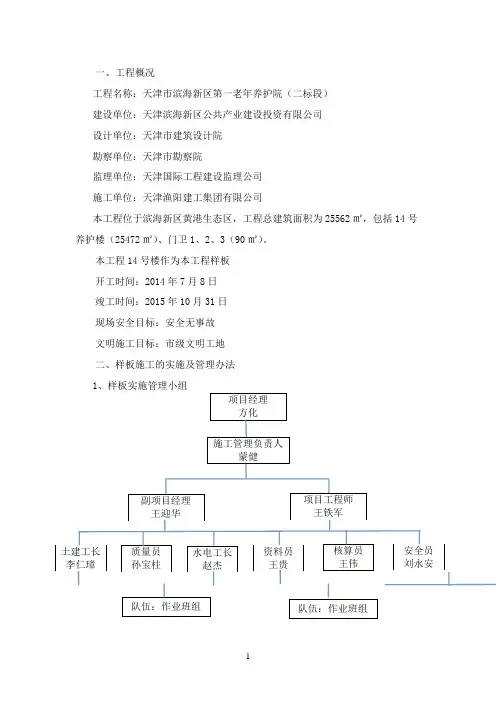

一、工程概况工程名称：天津市滨海新区第一老年养护院（二标段）建设单位：天津滨海新区公共产业建设投资有限公司设计单位：天津市建筑设计院勘察单位：天津市勘察院监理单位：天津国际工程建设监理公司施工单位：天津渔阳建工集团有限公司本工程位于滨海新区黄港生态区，工程总建筑面积为25562㎡，包括14号养护楼（25472㎡）、门卫1、2、3（90㎡）。

本工程14号楼作为本工程样板开工时间：2014年7月8日竣工时间：2015年10月31日现场安全目标：安全无事故文明施工目标：市级文明工地二、样板施工的实施及管理办法1、样板实施管理小组项目经理方化施工管理负责人蒙健副项目经理王迎华项目工程师王铁军水电工长赵杰土建工长李仁璋质量员孙宝柱资料员王贵核算员王伟安全员刘永安队伍：作业班组队伍：作业班组2、样板引路工作管理办法本着“天津渔阳建工集团有限公司”的经营理念，近几年来，本公司始终重视民心工程的质量管理，并采取了一系列措施，使民心工程质量有了显著的提高，同时也深得业主好评。

为进一步提高工程质量，增强公司的社会信誉和综合竞争力，公司决定加大对民心工程的样板管理工作，以攻克民心工程施工的各个难关，为此本工程特制定此管理办法，具体有以下几点：工作开展范围：本项目施工的主要工序。

样板管理目标：项目部施工范围内的主要工序实行样板引路制，工程竣工交付业主时，保证无返修。

3、样板引路管理要求（1）项目部对规定的每个工序样板项目，均实行两极化管理，即项目部成立的样板引路领导小组和工程处成立的样板引路工作小组，其中样板引路工作小组组长由项目经理担任，要把样板工作具体化，即分工明确，责任到人，层层落实，道道工序把关。

（2）项目工长对有关班组和人员进行样板工序技术交底，并形成书面的交底记录。

4、样板确定（1）本项目部按照天津滨海新区公共产业建设投资有限公司建设管理分公司印发的关于《建管分公司建设项目工程样板管理办法》执行。

（2）工艺按照《建管分公司建设项目工程样板管理办法》中第四条使用范围所提内容进行样板实施。

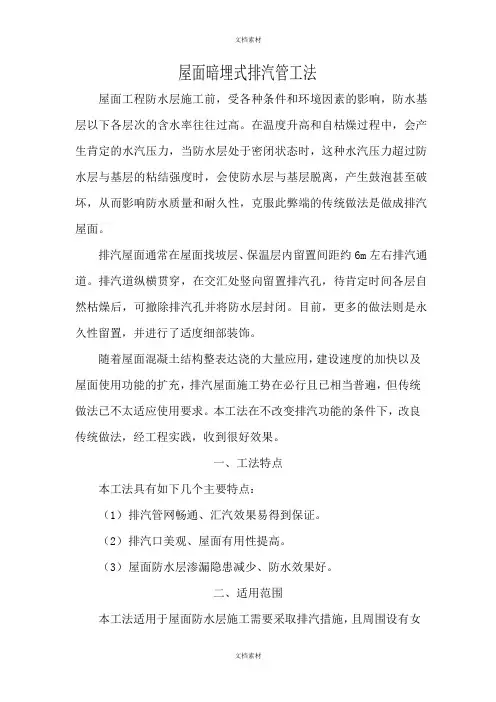

屋面暗埋式排汽管工法屋面工程防水层施工前，受各种条件和环境因素的影响，防水基层以下各层次的含水率往往过高。

在温度升高和自枯燥过程中，会产生肯定的水汽压力，当防水层处于密闭状态时，这种水汽压力超过防水层与基层的粘结强度时，会使防水层与基层脱离，产生鼓泡甚至破坏，从而影响防水质量和耐久性，克服此弊端的传统做法是做成排汽屋面。

排汽屋面通常在屋面找坡层、保温层内留置间距约6m左右排汽通道。

排汽道纵横贯穿，在交汇处竖向留置排汽孔，待肯定时间各层自然枯燥后，可撤除排汽孔并将防水层封闭。

目前，更多的做法则是永久性留置，并进行了适度细部装饰。

随着屋面混凝土结构整表达浇的大量应用，建设速度的加快以及屋面使用功能的扩充，排汽屋面施工势在必行且已相当普遍，但传统做法已不太适应使用要求。

本工法在不改变排汽功能的条件下，改良传统做法，经工程实践，收到很好效果。

一、工法特点本工法具有如下几个主要特点：（1）排汽管网畅通、汇汽效果易得到保证。

（2）排汽口美观、屋面有用性提高。

（3）屋面防水层渗漏隐患减少、防水效果好。

二、适用范围本工法适用于屋面防水层施工需要采取排汽措施，且周围设有女儿墙或有突出屋面的楼梯间、设备房排气烟道等结构的屋面排汽管道施工。

三、工艺原理所谓暗埋式排汽管是指排汽屋面的排汽管暗埋于防水层下，通过暗设在女儿墙或突出屋面结构的墙体上排汽管道系统。

它利用排汽管网内压力相等，管网内外存在压力差即可排汽的原理，改变传统排汽屋面在屋面上均匀设置排汽孔的做法，将排汽口永久性隐蔽设置。

暗埋式排汽管在屋面上不留设排汽孔，减少屋面障碍物，增加有用性、美观性，可以克服传统排气屋面排汽孔易被碰撞受损形成渗漏的弊端，保证屋面排汽通畅，保证屋面防水效果。

四、施工工艺流程及要点〔一〕工艺流程施工前打算墙内预埋排汽管UPVC塑料排汽管加工基层上弹出排汽管位置线找坡层、保温层施工排汽管网敷设找平层施工防水层施工出汽口细部装饰。

〔二〕操作要点1.按屋面图纸及设计要求画出排汽道施工安排图，排汽道纵横间距不大于6m ，以5m左右为宜，排汽道应纵横贯穿，与墙上预留排汽管连通。

屋面暗埋式排汽管工法屋面工程防水层施工前，受各种条件和环境因素的影响，防水基层以下各层次的含水率往往过高。

在温度升高和自干燥过程中，会产生一定的水汽压力，当防水层处于密闭状态时，这种水汽压力超过防水层与基层的粘结强度时，会使防水层与基层脱离，产生鼓泡甚至破坏，从而影响防水质量和耐久性，克服此弊端的传统做法是做成排汽屋面。

排汽屋面通常在屋面找坡层、保温层内留置间距约6m左右排汽通道。

排汽道纵横贯通，在交汇处竖向留置排汽孔，待一定时间各层自然干燥后，可拆除排汽孔并将防水层封闭。

目前，更多的做法则是永久性留置，并进行了适度细部装饰。

随着屋面混凝土结构整体现浇的大量应用，建设速度的加快以及屋面使用功能的扩充，排汽屋面施工势在必行且已相当普遍，但传统做法已不太适应使用要求。

本工法在不改变排汽功能的条件下，改进传统做法，经工程实践，收到很好效果。

一、工法特点本工法具有如下几个主要特点：（1）排汽管网畅通、汇汽效果易得到保证。

（2）排汽口隐蔽美观、屋面实用性提高。

（3）屋面防水层渗漏隐患减少、防水效果好。

二、适用范围本工法适用于屋面防水层施工需要采取排汽措施，且四周设有女儿墙或有突出屋面的楼梯间、设备房排气烟道等结构的屋面排汽管道施工。

三、工艺原理所谓暗埋式排汽管是指排汽屋面的排汽管暗埋于防水层下，通过暗设在女儿墙或突出屋面结构的墙体上排汽管道系统。

它利用排汽管网内压力相等，管网内外存在压力差即可排汽的原理，改变传统排汽屋面在屋面上均匀设置排汽孔的做法，将排汽口永久性隐蔽设置。

暗埋式排汽管在屋面上不留设排汽孔，减少屋面障碍物，增加实用性、美观性，可以克服传统排气屋面排汽孔易被碰撞受损形成渗漏的弊端，保证屋面排汽通畅，保证屋面防水效果。

四、施工工艺流程及要点（一）工艺流程施工前准备墙内预埋排汽管UPVC塑料排汽管加工基层上弹出排汽管位置线找坡层、保温层施工排汽管网敷设找平层施工防水层施工出汽口细部装饰。

（二）操作要点1.按屋面图纸及设计要求画出排汽道施工布置图，排汽道纵横间距不大于6m ，以5m左右为宜，排汽道应纵横贯通，与墙上预留排汽管连通。
